Какие компоненты потребуются
Все необходимые компоненты можно разделить на электронную начинку и корпус. Всю необходимую электронику можно заказать на AliExpress:
диодная матрица WS2812B 16х16 – от 886 рублей
блок питания 5В/3А – 271 рубль
модуль управления Wemos D1 mini от 124 рублей или NodeMcu v2/V3 – от 153 рублей
сенсорная кнопка – 57 рублей
Корпус и элементы каркаса приобретаются или заказываются в любом строительном магазине.
стеклянный плафон – 414 рублей
пластиковая труба и заглушка: диаметр 50мм – длина 250мм, диаметр 40мм – длина 100-150мм, заглушка диаметр 40мм. В любом строительном магазине все вместе обойдется примерно в 100 рублей.
Проект оказался довольно популярным, китайцы предлагают купить все компоненты разом – за 2853 рубля. В набор входит все кроме пластиковых труб, но при покупке комплектующих раздельно выходит дешевле.
В итоге мы получим более крутой по возможностям гаджет, который при этом будет сделан своими руками.

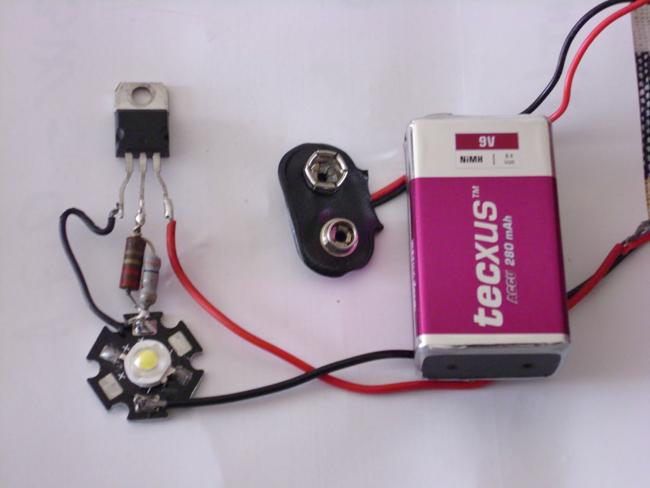

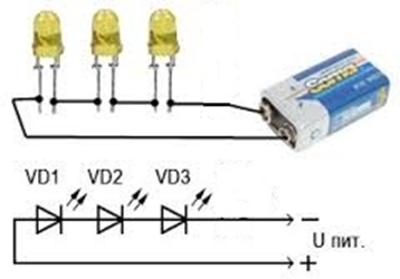

Как подключить от 9В батарейки Крона
«Крона» имеет относительно небольшую емкость и не очень подходит для питания мощных светодиодов. Максимальный ток такой батареи не должен превышать 30 – 40 мА. Поэтому к ней лучше подключить 3 последовательно соединенных светоизлучающих диода с рабочим током 20 мА. Они, как и в случае подключения к батарейке 3 вольта не будут светить в полную силу, но зато, батарея прослужит дольше.
В одном материале трудно осветить все многообразие способов подключения светодиодов к батареям с различным напряжением и емкостью. Мы постарались рассказать о самых надежных и простых конструкциях. Надеемся, что этот материал будет полезен как начинающим, так и более опытным радиолюбителям.
Из подручных средств
В интернете можно найти довольно большое разнообразие идей из самых различных подручных материалов. Многим интересно, а можно ли сделать люстру самостоятельно, то есть в домашних условиях. Как сделать люстру из всего, что попалось в руки, мы вам и расскажем.
Люстра из бутылок
Из обычных стеклянных бутылок люстра будет неплохо смотреться над обеденным столом.
Для изготовления нам понадобятся:
- стеклянные бутылки (их количество зависит от вашей задумки), в нашем случае понадобится 3 шт.;
- стеклорез и наждачная бумага;
- отвертка и проволока;
- средства защиты (маска, очки, перчатки).
Набор инструментов
Приступаем к работе:
Шаг 1: Необходимо замочить бутылки в воде: это позволит без труда снять все этикетки и вымыть весь мусор, который есть в бутылках. После этих действий нужно хорошо их высушить.
Шаг 2: Разделим бутылки на две части. На нужной высоте устанавливаем стеклорез. Режем не спеша, для того чтобы получить ровный срез. Работаем с резаком обязательно в защитной одежде.
Шаг 3: Теперь подставляем бутылку местом надреза под кран и чередуем холодную и горячую воду. В результате такого перепада температур ненужный кусок бутылки отпадёт.
Шаг 4: Срез на бутылке обрабатывается наждачной бумагой. Он должен быть ровным и гладким.
Шаг 5: Аккуратно протягиваем провод через горлышко бутылки и крепим патрон для лампочки.
Шаг 6: Декорируем плафоны обычной проволокой или украшаем на свой вкус.
Шаг 7: Подвешиваем готовые плафоны, и всё – работа выполнена, можно наслаждаться результатом.
Люстра из дисков
Возможно, у вас завалялось большое количество компакт-дисков, тогда можно сделать из них люстру для своего дома. Делать ее не так сложно, для этого не нужно много инструментов. Самый простой вариант — это диски, наклеенные на шар или тканевый абажур. Такой светильник отлично подойдёт для мероприятий, вечеринок и т. д.
Также можно сделать не один большой шар, а несколько маленьких. От них будет больше света, чем от одного большого. А ещё в маленькие шары можно вкрутить лампочки разных цветов, это будет очень эффектно смотреться на вечеринке.
Есть очень много вариантов люстр из дисков. Можно сделать своими руками совсем простую люстру по типу детского мобиля: просто взять диски и подвесить их на нитки, а эти нитки привязать к кольцу, в центр которого подвесить лампочку.
Какие материалы можно использовать
В ходе изготовления самодельных светильников пригодны любые материалы, сочетающиеся со светодиодными лентами и лампочками. Корпус можно изготовить как своими руками, так и взять за основу ранее использовавшийся прибор. При этом обязательно нужно учесть теплоотдачу led-элементов. Без правильно подобранного радиатора они быстро испортятся.
Для диодов большой мощности потребуется теплопроводящий материал. Например, это может быть алюминиевый профиль, труба, конус и прочие металлические предметы. Для таких элементов, как светодиоды 5 мм «соломенная шляпа» с углом распределения светового потока в сто двадцать градусов можно использовать любой материал – пластик, бумагу, дерево, картон – так как они не нагреваются.
Как выбрать светодиодную ленту
Основой светодиодной полосы является пластиковая полоска, на которой размещены светодиоды и резисторы. На ней могут быть установлены разные диоды, например SMD 3528 или SMD 5050. Цифры в маркировке показывают их размер. С увеличением габаритов растёт также их яркость и мощность. Учитывайте — чем выше плотность расположения светодиодов, тем больше света излучает полоска.
Светодиодные ленты различаются по уровню защиты:
- IP33 — силиконовый защитный слой отсутствует;
- IP44 — устойчивы к воздействию пыли и влаги;
- IP65 — кроме защиты от пыли и влаги, гарантирована высокая эластичность при низких температурах;
- IP67 — для защиты применяется прочная силиконовая трубка;
- IP68 — защитное покрытие изготовлено из двухслойной трубки со специальным наполнителем.
Приборы с защитой IP67 и IP68 подходят для освещения бассейнов и различных водоёмов.
Кроме этого, при выборе ленты обратите внимание на цвет свечения, количество цветов и направление свечения
Расчёт мощности светодиодной люстры по площади помещения
Расчёт светодиодной люстры начинайте с определения требуемой для вашего помещения величины светового потока, который измеряется в люменах. Для этого нужно перемножить норму освещённости (величину для разных помещений найдёте в таблице ниже), площадь помещения, измеренную в квадратных метрах, и коэффициент высоты потолков.
Таблица 1. Нормы освещённости.
Тип помещения | Норма освещенности, лк | Тип помещения | Норма освещенности, лк |
| Офис общего типа | 300 | Кухня и жилые комнаты | 150 |
| Офис, где проводятся чертежные работы | 500 | Детская | 200 |
| Конференц-зал | 200 | Ванная, душевые | 50 |
| Лестницы | 50–100 | гардеробная | 75 |
| Коридор, холл | 50–75 | Библиотека и кабинет | 300 |
| Архивные помещения | 75 | Лестницы в жилых помещениях | 20 |
| Кладовые и подсобки | 50 | Бассейн, сауна | 100 |
Таблица 2. Коэффициент высоты потолков.
Высота потолков, м | Коэффициент |
2,5… 2,7 | 1 |
2,7… 3 | 1,2 |
3… 3,5 | 1,5 |
3,5… 4 | 2 |
Зная световой поток для освещения помещения, создаваемый одним метром гибкой платы (обычно приводится в технических характеристиках), можно правильно определить длину полосы. Для этого разделите величину необходимого освещения на количество света, излучаемого одним метром гибкой платы.
Пример расчёта:
Определим, сколько метров ленты подготовить для освещения гостиной площадью 20 квадратных метров с высотой потолка 2,7 метра. Световой поток 720 лм/м.
Рассчитаем нужный световой поток:
Е = X * Y * Z = 150 * 20 * 1,2 = 3600 лм,
Где X — норма освещенности, для гостиной равна 150,
Y — площадь помещения,
Z — коэффициент, зависящий от высоты потолка 1,2.
Необходимая длина ленты:
L = 3600 / 1,2 = 5 м.
Значит, для освещения данного помещения потребуется 5 метров светодиодной полосы.
Подбор блока питания по мощности
Чем мощнее блок питания для светодиодных светильников, тем дороже стоит. Чтобы не переплачивать, потребуется определить минимальную достаточную мощность, потребляемую осветительным прибором.
Для расчёта потребуется знать нагрузку на один метр (обычно производители указывают данное значение в технических характеристиках) и длину платы. Перемножив значения этих двух величин, и умножив полученное значение на коэффициент запаса прочности, который равен 1,5, получаем требуемую нагрузку на блок питания. Определяем электрическую нагрузку на метр ленты, зная, какие светодиоды применяются и какое количество на одном метре размещено, по таблице:
Пример расчёта:
Лента длиной 5 метров, нагрузка на метр равна 14,4 Вт/м. Определить минимальную достаточную мощность блока питания.
Чтобы узнать нагрузку на блок питания, умножаем мощность, потребляемую одним метром гибкой платы, на ее длину и коэффициент запаса прочности:
Рб = Рл * Lл * К = 14,4 * 5 * 1,5 = 108 Вт.
Мощность приобретаемого блока питания должна быть ближайшей большей. Например, в нашем примере можно подключить блок питания на 120 Вт.
К каким батарейкам можно подключать светодиод?
В принципе, просто зажечь светодиод, можно от любой батарейки. Разработанные радиолюбителями и профессионалами электронные схемы позволяют успешно справиться с этой задачей. Другое дело, сколько времени будет непрерывно работать схема с конкретным светодиодом (светодиодами) и конкретной батарейкой или батарейками.
Для оценки этого времени следует знать, что одной из основных характеристик любых батарей, будь то химический элемент или аккумулятор, является емкость. Емкость батареи – С выражается в ампер-часах. Например, емкость распространенных пальчиковых батареек формата ААА, в зависимости от типа и производителя, может составлять от 0.5 до 2.5 ампер-часов. В свою очередь светоизлучающие диоды характеризуются рабочим током, который может составлять десятки и сотни миллиампер. Таким образом, приблизительно рассчитать, на сколько хватит батареи, можно по формуле:
В данной формуле в числителе стоит работа, которую может совершить батарея, а в знаменателе мощность, которую потребляет светоизлучающий диод. Формула не учитывает КПД конкретно схемы и того факта, что полностью использовать всю емкость батареи крайне проблематично.
При конструировании приборов с батарейным питанием обычно стараются, чтобы их ток потребления не превышал 10 – 30% емкости батареи. Руководствуясь этим соображением и приведенной выше формулой можно оценить сколько нужно батареек данной емкости для питания того или иного светодиода.

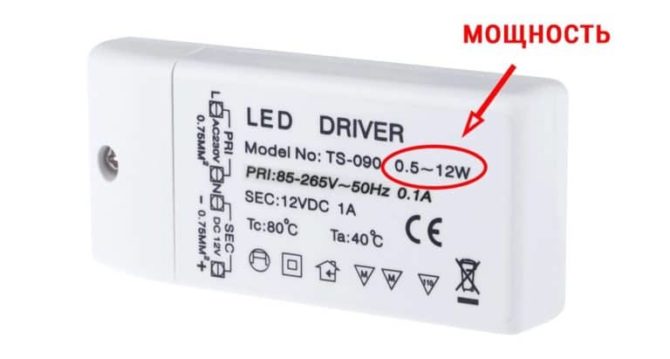

Важный элемент: светодиодный драйвер
Для корректной работы LED-устройства, выполненного своими руками, следует решить вопрос с драйвером. Схема этого узла довольно проста. Алгоритм функционирования состоит в прохождении переменного тока в 220V на диодный мост через конденсатор C1.
Выпрямленный ток переходит на последовательно подключенные светодиоды HL1-HL27, количество которых могут достигать 80 штук.

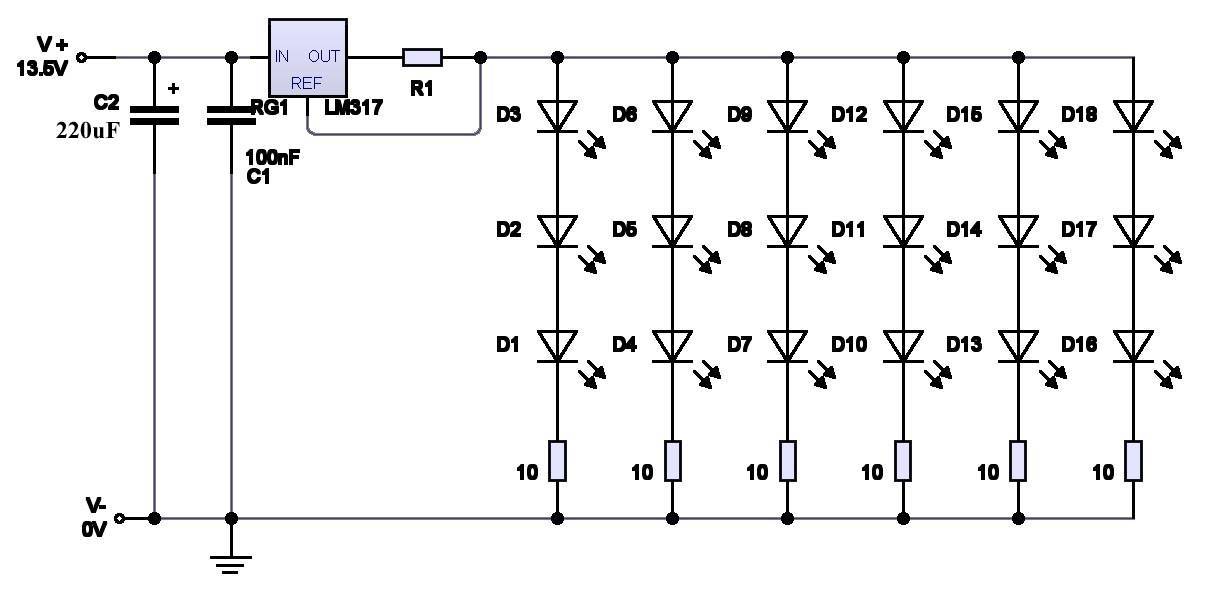

Драйвер для самодельного светодиодного устройства собирается по приведенной схеме. Можно также воспользоваться и готовыми элементами bp 3122, bp 2832а или bp 2831а
Чтобы избежать мерцания и добиться стабильно ровного цвета желательно использовать конденсатор С2, который должен иметь как можно большую емкость.
Область применения
Сегодня светодиодные лампы применяются во всех сферах нашей жизни:
- в быту;
- на работе;
- на рекламных вывесках;
- на улице;
- в электроприборах, в автомобилях и пр.
Для дома
Дизайнеры активно используют светодиодные лампочки для создания ярких и стильных интерьерных решений. Диоды ценят за простоту монтажа, широкий вариативный ряд моделей (различных по форме и цвету), а также длительный срок эксплуатации.
Согласитесь, мало толку от прекрасного интерьерного решения, если им можно любоваться только при дневном свете, а как только наступают сумерки и включается искусственное освещение, то всё очарование вашего дома исчезает под равнодушным светом ламп накаливания.
Другое дело, когда ваш дом днем, вечером и ночью выглядит совершенно по-разному. И этот эффект создают именно светодиодные светильники с их бесконечным разнообразием форм, расцветок и размеров.
Фото домашнего интерьера с использованием диодного освещения
В офисах и на промышленных объектах
Западные корпорации уже давно в освещении офисных помещений отдают предпочтение светодиодным лампам дневного света. Да, они стоят дороже традиционных ламп накаливания, но зато у диодов низкий уровень потребления электричества и ресурс эксплуатации, исчисляющийся 80-100 тыс. часами работы. Лучше один раз переплатить, чтобы потом десять лет подряд экономить – вот главный довод приобретения светодиодных ламп.
Широкое применение светодиодных светильников на производстве обусловлено их высокой надежностью и невосприимчивостью к негативным воздействиям окружающей среды. Лампы со светодиодами не восприимчивы к вибрациям и небольшим динамическим ударам, к резким перепадам температуры, к воздействию пыли и слабоагрессивных химических веществ.
Рекомендуем Вам также более подробно ознакомиться с ультрафиолетовыми лампочками.
Склад, освещенный светодиодными лампами
Диодные лампы активно используют для лабораторий, где свет должен быть стабильным и ярким
Для рекламных вывесок
Рекламщики одни из первых уяснили всю выгодность применения светодиодов для создания световой наружной рекламы и освещения вывесок и логотипов. Длительный срок службы светодиодов, низкий уровень электропотребления и широкая цветовая гамма позволяли снизить себестоимость эксплуатации наружной рекламы и значительно расширить её визуальные возможности.
Применение точечных и узконаправленных светильников при освещении витрин магазинов позволило концентрировать взгляды прохожих точно на выставленных товарах и манекенах. Это позволило преподносить рекламируемый на витринах товар целевой аудитории максимально эффективно и точно, увеличивая процент отдачи от рекламы.
На улице
Последний модный тренд европейских, российских и американских городских муниципалитетов – это применение светодиодных ламп для освещения улиц и площадей. Выгода очевидна – одна лампа, даже очень яркая, прослужит порядка десяти лет, а расходы на оплату счетов за электричество – снизятся.
Если лампы накаливания при сильных морозах работать отказываются – они попросту из-за разницы температур трескаются, то светодиоды, не выделяющие тепла при работе, могут спокойно работать даже при очень низкой температуре.
Использование датчиков освещения позволяет исключить напрасное расходование электроэнергии на освещение в светлое время суток. Прибор будет включаться и выключаться автоматически, в зависимости от уровня освещенности.
В технических устройствах
Все световые индикаторы в любой технике бытового и промышленного назначения – это светодиоды. Более того, сегодня светодиодные лампы стали все активнее применять производители автомобилей. Габаритные огни, передняя и задняя оптика – всё это, в первую очередь, на автомобилях премиум-класса, теперь изготавливается из светодиодных ламп.
Основание светильника
Переходим к
схеме подключения и проводам. Чтобы светильник имел возможность регулировки
яркости, понадобится вот такой диммер на 12V.
Куда его
спрятать и за что закрепить? Для этого сделаем специальные ножки.
К диммеру
предварительно припаиваются два провода питания со штекерным разъемом и два
свободных проводка, которыми мы в дальнейшем и подключим светодиодную ленту.
Сам диммер
будет замурован в раствор цемента (не удивляйтесь, далее все увидите). Поэтому
его нужно как можно лучше изолировать, обмотав липкой лентой.
Для большей
надежности контакты на плате можно залить клеевым пистолетом.
Ножки
светильника делаются из двух небольших пластиковых коробочек.
Помещаете внутрь одной диммер, выводите два провода наружу, а разъем питания плотно приклеиваете к одной из стенок.
Чтобы это место не забилось раствором, отверстие лучше чем-нибудь закрыть.
После этого заливаете всю коробку цементом. Убедитесь, чтобы нигде не осталось никаких пустот и цемент плотно заполнил весь контейнер.
Пока раствор
не схватился и не застыл, помещаете в середину коробочки один из концов
алюминиевой полосы.
Чтобы она надежно сидела внутри и потом не выскочила наружу, закручиваете на конце еще пару винтиков. Они увеличат сцепление.
Для придания дизайнерской формы всей конструкции, разместите сверху раствора несколько камушков.
То же самое
проделываете со вторым концом алюминия, только без всяких проводов и диммеров.
Как только
цемент застынет удалите пластиковую форму.
Для придания
камушкам гальки глянцевого вида нанесите на них немного лака или краски. Они
будут выглядеть так, будто их только что достали из моря.
В итоге у
вас должны получится довольно увесистые ножки светильника. С разъема питания не
забудьте убрать заглушку.
Чтобы ножки не царапали стол, снизу приклейте четыре прорезиненные подложки.
Общий вид
светильника будет выглядеть следующим образом.
Далее наклеиваете светодиодную ленту на внутреннюю сторону алюминиевой шинки.
Для такого светильника используйте только качественную ленту без эффекта мерцания и с хорошими параметрами CRI>90.
Когда лента наклеена, можно припаять к ней два свободных проводка от диммера.
Не
перепутайте полярность выхода плюс и минус.
Подключаете
блок питания через разъем в ножке и регулируете яркость. Как видите, светильник
выглядит очень круто.
Все что находится под такой настольной “лампой” будет освещаться мягким светом, практически без теней.
Такая подсветка очень приятна для глаз и обеспечивает фантастическую видимость.
Особенности конструирования
Перед тем, как сделать светильник своими руками в домашних условиях, необходимо продумать основные этапы изготовления. Будет полезно сделать набросок будущего изделия на бумаге, особенно, если конструкция включает много декоративных деталей.

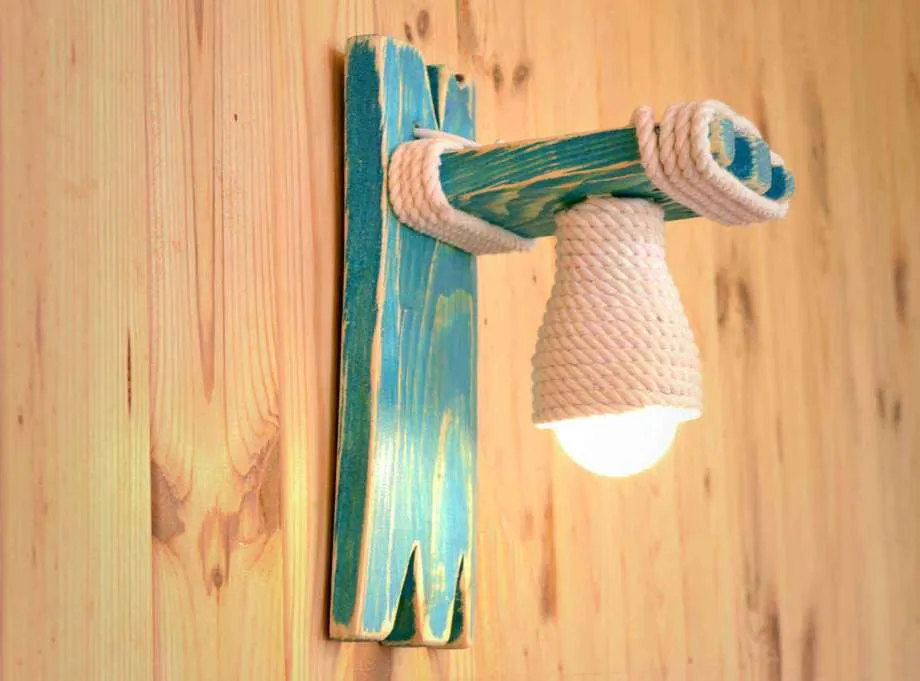

Бра на деревянной основе
Также важно разобраться, из каких основных элементов состоит простейший светильник; стандартная комплектация включает следующие части:
- Держатель/штатив/крепление к стене. Выбор зависит от конструкции модели, будете вы собирать торшер, настольный светильник или бра.
- Патрон и лампа.
- Абажур/плафон.
- Группа для подключения к сети: провод, выключатель, штекер или вилка. При желании провод с вилкой и выключателем можно купить в комплекте. Этот вариант предпочтителен, если вы не сильны в электротехнике, тогда не придется соединять их самостоятельно.
При изготовлении стоит придерживаться следующих рекомендаций:
Дизайн осветительного прибора выбирают, руководствуясь собственными предпочтениями и особенностями интерьера. Полезный источник разнообразных идей – тематические интернет-ресурсы.

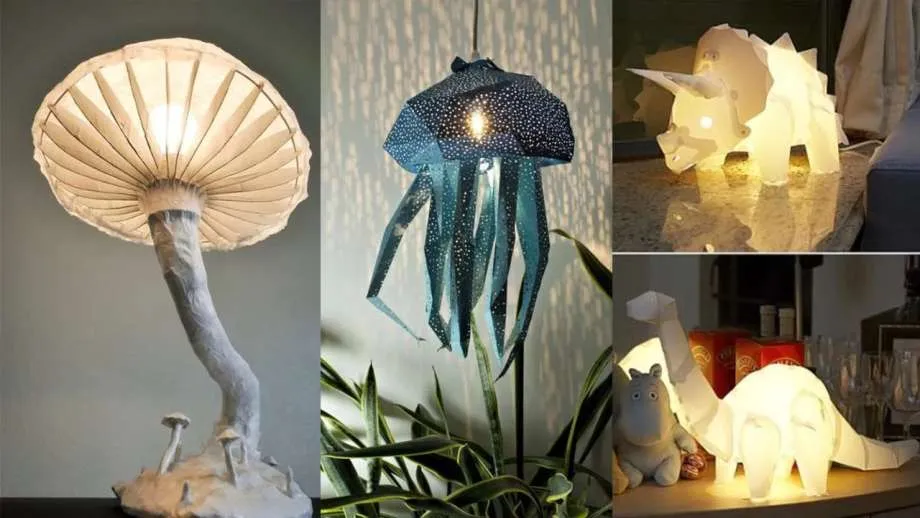

Варианты светильников из бумаги для детской
- Для работы предпочтительны натуральные и нетоксичные материалы, особенно, если лампа предназначается для детской или спальни. Правило касается и отделочных материалов: если нужна краска, выбирают безопасные (экологические) огнестойкие лаки, пропитки и красители.
- Необходимо запастись средствами защиты. Вам потребуются перчатки и очки, если предстоит работа с деревом, стеклом, металлом.
- Если вы слабо знаете основы электромонтажа, для подключения провода к цоколю крайне желательно пригласить знающего человека. Попытка самостоятельно выполнить эту операцию может закончиться печально.
- Самодельный светильник должен быть недоступным для детей; если вы делаете бра, его нужно монтировать достаточно высоко.

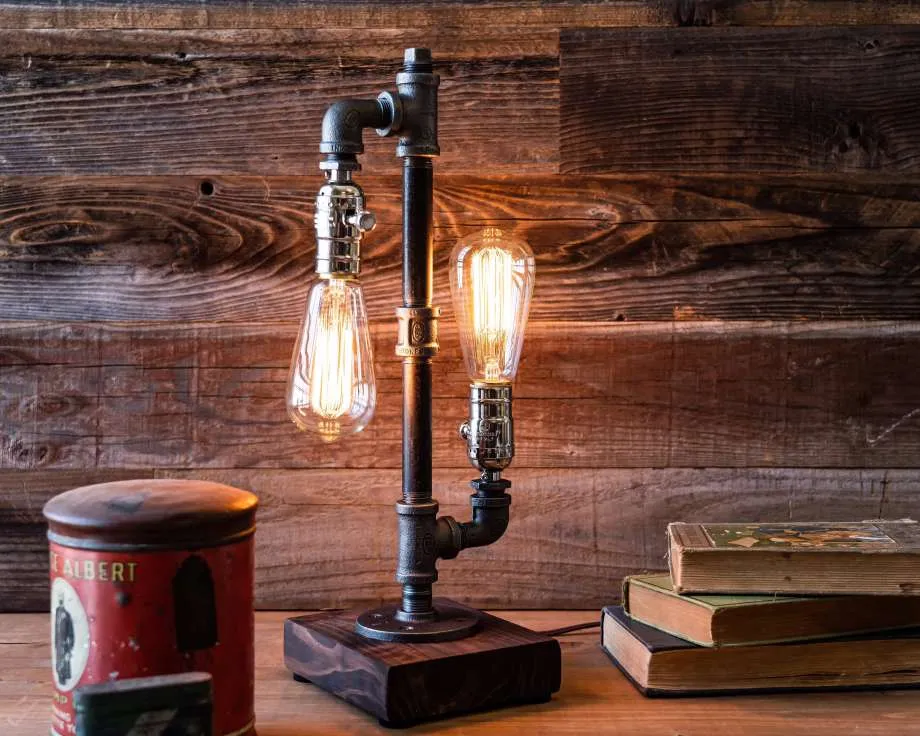

Светильник из труб в ретро-стиле
Светодиодная лампа на 220 В своими руками
https://youtube.com/watch?v=4OVoWexJcLM
Конечно, процесс изготовления своими руками такого прибора, как светодиодная лампочка, работающая от 220 В, требует немалого терпения и, естественно, времени. Но ведь в итоге можно быть уверенным в том, что помещение будет освещено ровным светом на протяжении долгого времени, а это того стоит.
Удобный вариант – это LED-лампа, собранная своими руками на основе отработавшей свое галогенной, снятой с точечного светильника. Для этого потребуются некоторые детали:
- непосредственно сама лампочка, с которой нужно снять стекло;
- светодиодные элементы, в количестве не более 22 шт. (при большем количестве работа станет достаточно сложной);
- клей (желательно быстросохнущий);
- медный провод;
- небольшая часть алюминиевого листа (0.2 миллиметра). При отсутствии его можно заменить разрезанной банкой от газировки;
- резисторы (их данные можно рассчитать через интернет).
Нужно отметить, что самодельные светодиодные лампы уже не новинка, многие сами и без лишних затрат меняют освещение своих квартир на более экономичное.
Отверстия в алюминии при помощи дырокола
Подготовка
Первым делом нужно вытащить само тело галогенной лампы из корпуса
Для этого при помощи обычной отвертки необходимо удалить клей (делается это очень просто), но все действия нужно производить крайне осторожно – материал очень хрупок и его легко повредить
После этого нужно положить лампу так, чтобы ножки контактов были направлены вверх, и аккуратно ударить по ним молотком. В результате светоэлемент должен выпасть. Если на поверхностях осталось немного старого клея – не беда, убирать его не нужно.
Далее необходимо вырезать круг из алюминиевого листа или банки с расчетом, чтобы он чуть притапливался в корпусе (не более чем на 1–2 мм) и сделать в нем отверстия при помощи дырокола по количеству светодиодов, которые будут установлены в лампе.
Сборка светодиодов на алюминии
Теперь нужно вставить световые элементы будущей самодельной светодиодной лампы в проделанные дыроколом отверстия в алюминиевой фольге. Их также необходимо будет зафиксировать. Делать это лучше всего термопистолетом, но подойдет и обычный силиконовый герметик, он тоже сохнет очень быстро. Фиксировать нужно аккуратно, не попадая клеем на ножки светодиодов, иначе при пайке будет выделяться очень едкий дым. При фиксации герметиком его лучше залить в медицинский шприц, так будет удобнее наносить.
Элементы расположить нужно так, чтобы ножка анода одного находилась рядом с ножкой катода другого, это сделает более удобной последующую пайку. Удобнее будет, если минусовые ножки диодов подрезать, сделав их чуть короче – монтаж станет намного проще. Рекомендуется спаивать последовательно по 4 диода.

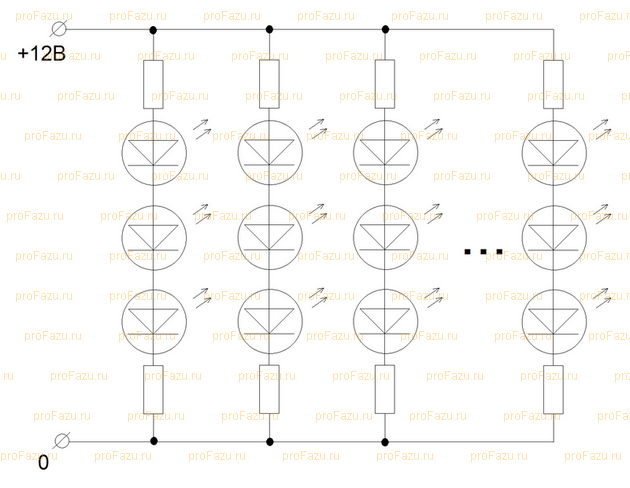

При условии, что схема лампы содержит в себе 20 световых элементов, после пайки получатся свободными 5 плюсовых и 5 минусовых ножек. Теперь к контактам со знаком «-» припаиваются резисторы, а все контакты со знаком «+» спаиваются в один. Торопливость при пайке не нужна, т. к. есть опасность испортить диод, который находится рядом.
И последний шаг монтажа схемы – пайка двух небольших кусков медного провода. Один идет от плюсового контакта, второй от резисторов, собранных в одно целое. Перед тем как собрать LED-лампу, необходимо убедиться, что ни одна ножка, ни один контакт не соприкасаются между собой, если это не предусматривает схема.

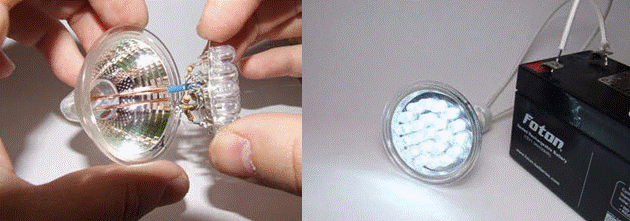

Последние этапы сборки светодиодной лампы
Сборка светодиодных ламп
Алюминиевая платформа со светодиодами помещается внутрь корпуса лампы так, чтобы припаянные медные провода вышли в тех местах, где находились ножки контактов галогенной лампы. Собирая изделие, в местах промазки контактов старой лампы также нужно нанести быстросохнущий клей и подождать, чтобы он затвердел. Остается лишь поставить сбоку контактов на корпусе лампы минусовую и плюсовую метки.
А теперь можно подать на сделанную своими руками диодную лампу постоянное напряжение в 12 В и проверить функционирование, а дальше установить выпрямитель, спрятав его за подвесным потолком или сверху кухонного гарнитура, и самодельная LED-лампа с питанием на 220 вольт готова. Можно изготовить лампу не только на 12 В, но и на 36, схема сборки идентична, с той лишь разницей, что в параллель спаивается не 4, а 12 элементов.
Преимущества светодиодных ламп
Если сравнивать светодиодные лампы с популярными аналогами, то они имеют ряд преимуществ:
- Низкое тепловыделение.
- Низкое энергопотребление.
- На длительный срок от 10 лет и более.
- Легкий вес
- Наносит наименьший вред окружающей среде
При наличии некоторых знаний в области электротехники такое освещение можно сделать самостоятельно, без использования сложного оборудования. Самособирающаяся светодиодная лампа на 220 Вольт, позволяющая поддерживать освещение в рабочем состоянии.
Светодиодная лампа – идеальное решение для освещения помещения. Но как это сделать лучше: купить или сделать самому? Давайте посмотрим на преимущества обеих сторон.
Преимущества самодельных светодиодных ламп:
- Этот вариант получения светодиодного освещения является наиболее экономичным.
- Простая схема подключения позволяет выполнить эту работу самостоятельно даже начинающим электрикам.
- Если сборка в ваших руках выполнена правильно, то эффективность яркости не уступает показателям промышленно выпускаемых устройств.
- Для отечественной светодиодной лампы нам понадобится напряжение всего 220 вольт. Как вы понимаете, это не будет проблемой.
Преимущества купленной светодиодной лампы:
- Гарантия качества продукции. Но это только в том случае, если продукция закупается у надежных производителей.
- Срок службы длительный, в несколько раз больше, чем у обычных ламп накаливания.
- Качественное освещение помещения.
- Гарантия производителя. Некоторые производители возвращают деньги за лампочку или заменяют ее новой в случае производственного брака или дефекта.
Но нужно понимать, что покупка светодиодной лампы обойдется намного дороже ее себестоимости. Так что выбор за вами. Далее мы рассмотрим, как сделать полноценный светодиодный светильник на 220 вольт своими руками.
Как сделать светодиодную лампу из энергосберегающих ламп?
Процедура изготовления такого устройства специалистами может занять не более часа при наличии заранее подготовленной плиты. Бытовая светодиодная лампа на 220 вольт прослужит довольно долго.
Для работы нам необходимо купить следующие детали и материалы:
- Простая лампа с низким энергопотреблением.
- Для изготовления диодов нужна стеклоткань.
- Соль поваренная, медный купорос.
- Набор радиодеталей, необходимых для работы программы.
Этапы работы:
- Круг небольшого диаметра изготовлен из пластика и стекловолокна (идеальный диаметр 30 мм). Для нанесения образа вперед можно использовать самый обычный лак для ногтей.
- Далее плату необходимо поместить в раствор с хлоридом натрия и медным купоросом.
- Его консистенция должна быть в следующей пропорции: две столовые ложки хлорида натрия, одна столовая ложка хлорида меди.
- Все компоненты необходимо залить горячей водой, хорошо перемешать и включить в будущую комиссию.
- В большинстве случаев достаточно одного дня, чтобы удалить всю медь с платы. Останется только область лака. При помощи растворителя остатки лака необходимо удалить.
- В панели сделаны дополнительные отверстия для радиоэлементов. Во-первых, надо судить.
- Теперь, когда все подготовительные работы завершены, можно переходить к окончательной сварке.
Нужно аккуратно разобрать старую лампу. Затем мы должны удалить все доступные части. Не забудьте оставить только два провода, припаянных к основанию лампы.
После отключения всех внутренностей схема припаивается к двум проводам. Для крепления пластины к пластиковому корпусу лампы используется термостойкий клей.
Создание люминесцентной светодиодной лампы
Рассмотрим, как сделать светильник из люминесцентной лампы. Принцип его производства чем-то похож на описанный выше. Только здесь будет использована люминесцентная лампа и кусочки светодиодной ленты.
Для работы необходимо запастись следующими деталями:
- Остальные лампы диоды.
- Конденсатор.
- Электролитический конденсатор.
- Четыре куска светодиодной ленты.
С перегоревшей люминесцентной лампы следует удалить все края, кроме фитиля. Далее нужно разрезать готовую светодиодную ленту так, чтобы ее можно было разделить на равные куски по 12 В. В итоге должны получиться куски, состоящие из трех светодиодов. Вырезанные детали должны быть соединены последовательно.
Части светодиодной ленты соединяются таким образом, что основание удлиняется. Для этого лучше использовать пенопласт, который легко полируется. К нему легко можно подключить диодную ленту. Создать привлекательный дизайн для такого устройства, включая все недостатки, можно с помощью жидких гвоздей. После высыхания появятся только диоды.
Итак, в этой статье мы рассмотрели, как сделать светильник своими руками. Если правильно следовать процессу, устройство может прослужить вам долгие годы.
