Технические характеристики и особенности конструкции люминесцентных ламп 36 Вт

Срок службы

Классические люминесцентные лампы могут служить от 2000 до 20000 тысяч часов. При правильном использовании и хранении. Чем ближе конец срока, тем тусклее будет свет. Иногда срок использования можно увеличить:

• для начала нужно соблюдать режим работы, включать изделие можно не больше 6 раз за 24 часа (на продолжительное время);
• соблюдать температуру в помещении;

Лампа спираль

• правильно выбирать мощность лампочки, так как изделия для домов, сильно отличаются от тех, что используют на больших предприятиях;
• желательно залудить контакты чтобы они не окислились от перепада температур в помещении;
• необходимо спаять все скрученные в стартере проволоки, чтобы увеличить время применения.

Чтобы купить качественный товар, нужно обращать внимания на цоколь. Он имеет три основных типа, для торшеров, для классических светильников и для фонарей на улице. У оригинальных ламп будет всего три цвета, холодный, теплый и белый. Желательно отдавать предпочтение известным производителям, пусть цена будет немного выше средней, зато качественно. На такие лампочки обязательно дается гарантия, чем больше, тем лучше. Если продавец ее не предоставил, то лучше отказаться от покупки в этом магазине. Многие производители обещают вернуть деньги, если их товар не прослужит хотя бы 7000 часов.

После использования, нужно отнести лампу в специальный контейнер для переработки таких опасных предметов. Если такового рядом нет, то желательно поместить ее в картон и тщательно запаковать, чтобы она не разбилась. В каждом магазине техники, есть функция утилизации опасных предметов (лампы, батарейки).

Теплый свет

В заключении нужно отметить, что люминесцентные лампочки пользуются большой популярность в офисах и общественных местах. Их можно регулировать под необходимое действие. От холодных до теплых оттенков. Но, к сожалению, они почти не подходят для слабовидящих людей.

Преимущества

Технологии производства постоянно совершенствуются. В современных энергосберегающих люминесцентных светильниках используется всё качественнее люминесцентный слой. Это дало возможность снизить их мощность, одновременно повысив эффективность светового потока, а также в 1,6 раза уменьшился диаметр стеклянной трубки, что повлияло и на её вес.

Рассмотрим преимущества люминесцентных ламп, это:

• высокий КПД, экономия, большой срок службы;
• разнообразие цветовых оттенков;
• широкий спектральный диапазон;
• наличие цветных и специальных колб;
• большая площадь покрытия.

Они расходуют в 5–7 раз меньше электроэнергии, чем обыкновенные лампы накаливания. Например, люминесцентная лампа 20 Вт, даст света столько, сколько лампа накаливания мощностью 100 вт. К тому же у них очень большой срок службы. В этом плане сравниться с ними и превысить эти показания способна только светодиодная лампочка, но у неё есть свои особенности. А также они дают возможность подбирать колбы, которые дадут нужный уровень освещённости. А разнообразие цветовых её оттенков позволит легко декорировать помещение.

Люминесцентные лампы применяются в медицине, используясь как хорошие светильники и как ультрафиолетовые и бактериальные приборы. Такая их возможность широко применяется и в пищевой промышленности.

Очень важным является и тот факт, что такая лампа может осветить довольно солидную площадь, поэтому она стала незаменимой для больших помещений. Самый минимальный срок её службы 4800 часов, выше в технической характеристике указано 12 тысяч часов – это средняя величина, максимальная 20 000 часов, но она зависит от количества включений и выключений, поэтому в общественных местах прослужит меньше.

Недостатки

Несмотря на такие большие преимущества люминесцентных ламп, они могут нанести вред здоровью, поэтому такие светильники не рекомендуют устанавливать дома или на улице. Если такой прибор разобьётся, то может отравить помещение, местность и воздух на большое расстояние. Причиной этого является ртуть. Вот почему использованные колбы должны обязательно сдаваться на утилизацию.

Ещё одним недостатком люминесцентных колб является их мерцание, которое легко вызывается малейшими неполадками. Оно может отрицательно влиять на зрение и быть причиной головной боли. Поэтому необходимо следить за своевременным устранением неисправности или поменять трубочку на новую.

Для запуска светильника нужен дроссель, что усложняет конструкцию и влияет на цену.

Цены

Люминесцентные лампы 36 Вт экономичны, дают качественный яркий цвет и создают приятную рабочую атмосферу, цены на них низкие и начинаются от 60 рублей

При их выборе покупатели больше обращают внимание на потребность в освещении помещения. Светильники к ним тоже очень дешёвые, поэтому покупая лампу, больше внимания обращают на нужное качество, а не на цену. Лампы поставляются в коробках по 25 штук – это минимальная партия

Купить одну или несколько можно в розничных магазинах, где они упакованы в заводские коробки. Единица товара весит всего 0,17 кг

Лампы поставляются в коробках по 25 штук – это минимальная партия. Купить одну или несколько можно в розничных магазинах, где они упакованы в заводские коробки. Единица товара весит всего 0,17 кг

Колба очень лёгкая, длинная и хрупкая, поэтому при её транспортировке нужно соблюдать осторожность.

(диаметр трубки — 26 мм)

Галогенные лампы: 105 фото современных видов, особенности их эксплуатации и сфера применения Обозначение	W	Цоколь	R Лм	Ra

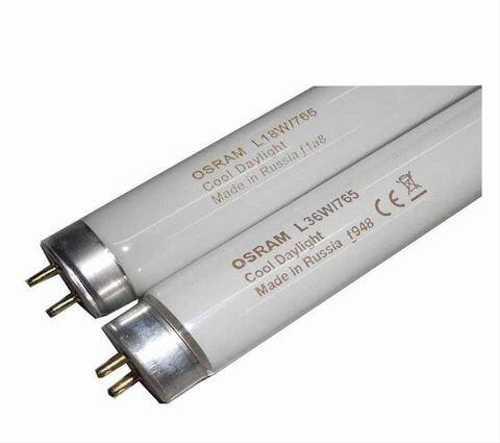

Osram	Philips	GE
—	TL-D 18W/54	F18W/54	18	G13	1050	76
L18/20	TL-D 18W/33	F18W/33	G13	1150	62
L18/25	—	F18W/35	G13	1100	75
L18/30	TL-D 18W/29	F18W/29	G13	1150	50
—	—	F18W/25	G13	1100	73
—	TL-D 36W/54	F36W/54	36	G13	2500	76
L36/20	TL-D 36W/33	F36W/33	G13	2850	62
L36/25	—	F36W/35	G13	2600	75
L36/30	TL-D 36W/29	F36W/29	G13	2850	50
—	—	F36W/25	G13	2600	73
—	TL-D 58W/54	F58W/54	58	G13	4000	76
L58/20	TL-D 58W/33	F58W/33	G13	4600	62
L58/25	—	F58W/35	G13	4100	75
L58/30	TL-D 58W/29	F58W/29	G13	4600	50
—	—	F58W/25	G13	4100	73

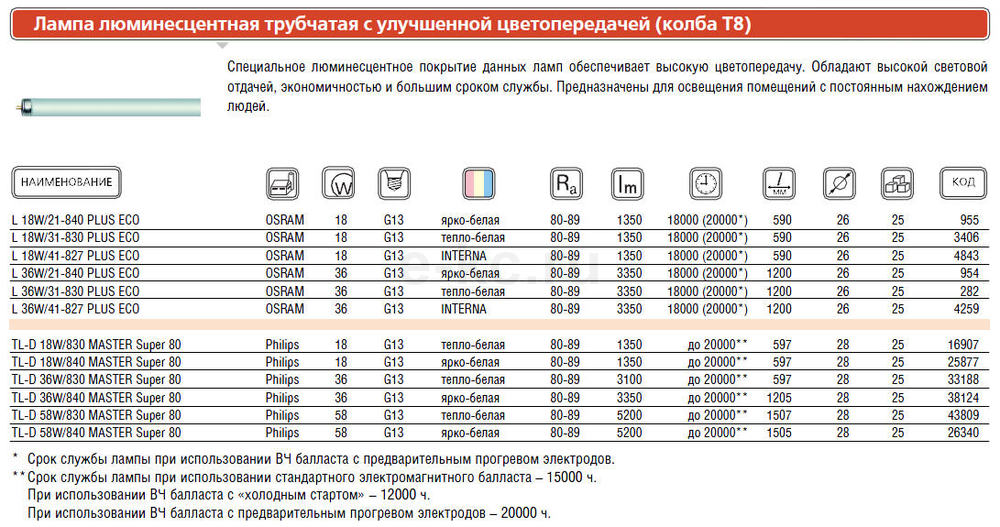

Люминесцентные лампы улучшенной цветопередачи. (диаметр трубки — 26 мм).

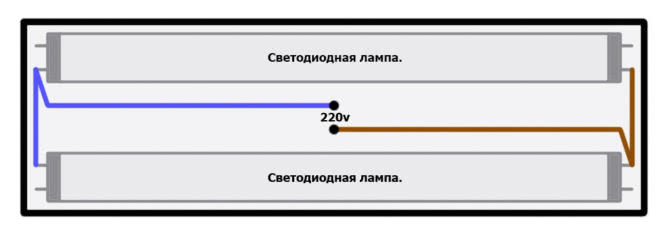

Замена люминесцентных трубок на светодиодные

Замена люминесцентного источника света на светодиодную лампу даёт двойную экономию электроэнергии, а также избавляет от посторонних шумов. Чтобы заменить люминесцентную лампу на светодиодную, желательно, чтобы они имели одинаковые цоколи G13 (реже это может быть G5), так как при этом не потребуется замена патронов. Если в вашем светильнике стоит электронный балласт — его нужно убрать из цепи и подключить лампы к 220В напрямую.

Для замены источника света в светильнике старого образца с ЭмПРА, то есть с обыкновенным дросселем и стартером, нужно:

1. Извлечь стартер.
2. Убрать из цепи дроссель или закоротить его контакты.
3. Установить светодиодную трубчатую лампу.

Люминесцентные лампы экономят электроэнергию, однако их утилизация требует дополнительных затрат из-за того, что в них содержится ртуть. Поэтому стоит подумать о замене таких источников света на светодиодные, которые более экономичны и безвредны для окружающей среды.

05.11.2020

Анна Наумова / автор статьи

Профессиональный стилист и визажист, пишущий уникальный во всех отношениях контент.

Написано статей

2

Технические характеристики

При выборе люминесцентных ламп надо обращать внимание на следующие характеристики:

• тип цоколя;
• мощность;
• диаметр колбы;
• цветовая температура или цветопередача.

Тип цоколя

Трубчатые (линейные) газоразрядные лампы, рассчитанные на питание от 220 вольт, оснащаются парой двухштырьковых цоколей типоразмера G13. Компактные, имеющие форму спирали, имеют один цоколь типа Е27 (резьбовой цоколь Эдисона), цифра – это диаметр в миллиметрах, стандартный размер бытового электрического патрона.

Мощность

Одним из недостатков трубчатых люминесцентных ламп является то, что они рассчитаны на светильники определенных размеров. Вы не можете использовать модели меньшей мощности, поскольку они короче

При этом стоит обращать внимание и на производителя. Например, отечественная лампа ЛБ 36 имеет длину 1200 мм. А похожей мощности (35 Вт), но OSRAM (Германия) – 1449 мм

Их можно ставить в светильники на 56-80 Вт

А похожей мощности (35 Вт), но OSRAM (Германия) – 1449 мм. Их можно ставить в светильники на 56-80 Вт.

Диаметр колбы

Стандартным является диаметр 16 мм. В маркировке он обозначен индексом Т5. При этом встречаются модели Т4 (12,7 мм), Т8, Т10 и Т12 – соответственно 25, 32 и 38 мм. Этот параметр влияет на величину светового потока – чем больше диаметр, тем он интенсивнее. Вы точно можете использовать в светильнике лампы меньшего диаметра, поскольку цоколь остается все тем же – G13. Но не можете сделать наоборот.

Цветопередача

В зависимости от типа люминофора свет лампы может быть разного качества. Параметр этот отображается разными способами – по российскому одним, а по международному другим. Примеры приведены ниже.

1. ЛБ – белый свет с лиловатым оттенком. Неудовлетворительная цветопередача (возможно отклонение от естественного цвета предметов). Используется в общественных зданиях. Иностранный индекс 835.
2. ЛХБ – слепящий холодный белый свет. Цветопередача также неудовлетворительная. Лампы применяются лишь на производственных площадках. Иностранный индекс 840.
3. ЛТБ – теплый белый с розоватыми оттенками свет. Цветопередача удовлетворительная. Применение – магазины, столовые… Иностранный индекс 830.
4. ЛТБЦЦ – теплый белый свет, но с желтоватыми оттенками. Хорошая цветопередача, возможно использование в жилых зданиях, учебных аудиториях, библиотеках. Иностранный индекс 827.

Описание люминесцентных ламп

По спектральному излучению люминесцентные лампы можно подразделить на два типа:

1. Стандартного применения.
2. Специального применения. Например, ультрафиолетовые, антибактериальные и другие.

В стандартных колбах люминофор однослойный
, благодаря которому получают разные оттенки белого света. Жёлтый свет считается тёплым, синий холодным. Его можно определить по маркировке, где первая буква Л – это люминесцентная лампа, вторая – цвет, а именно:

• ЛБ – белый;
• ЛД – дневной;
• ЛЕ – естественный;
• ЛХБ – холодный белый;
• ЛТБ – тёплый белый цвет.

В маркировке присутствуют буквы, которые обозначают цвет колбы: К – красный, Г – голубой; С – синий, З – зелёный. Ультрафиолетовые приборы отмечаются буквами УФ.

Световой поток
люминесцентных ламп измеряется в люменах (lm). Чтобы улучшить качество отражения
цветов, сделать картину ярче и насыщеннее применяют трёх или пятислойный люминофор, который имеет на 12% и более улучшенный световой поток.

К стандартным относят лампы общего назначения
, производят их мощностью от 15 Вт до 80 Вт разной длины и формы, применяют для дневного освещения складов, цехов и других помещений, которые занимают большие площади. Улучшенные лампы способны более ярко передавать световую гамму окружающих цветов, они нашли своё применение в выставочных залах, картинных галереях, магазинах одежды, то есть всюду, где цветовые оттенки должны восприниматься зрением комфортно.

Специальные лампы имеют определённый тип люминофора
, в котором присутствуют добавки, способные менять его свойства. Они дают возможность выделить нужный спектр ультрафиолетового излучения в зависимости от его назначения, например, успешно используют такую колбу в бактерицидном медицинском приборе, который способный уничтожать бактерии и обеззараживать воздух.

С такой же целью эти лампы применяют в гастрономах, где надо защитить продукты, а также на производствах для стерилизации тары. Выпускаются и специальные колбы, дающие разную спектральную частоту. Они широко используются в рекламных щитах, а также в шоу-бизнесе.

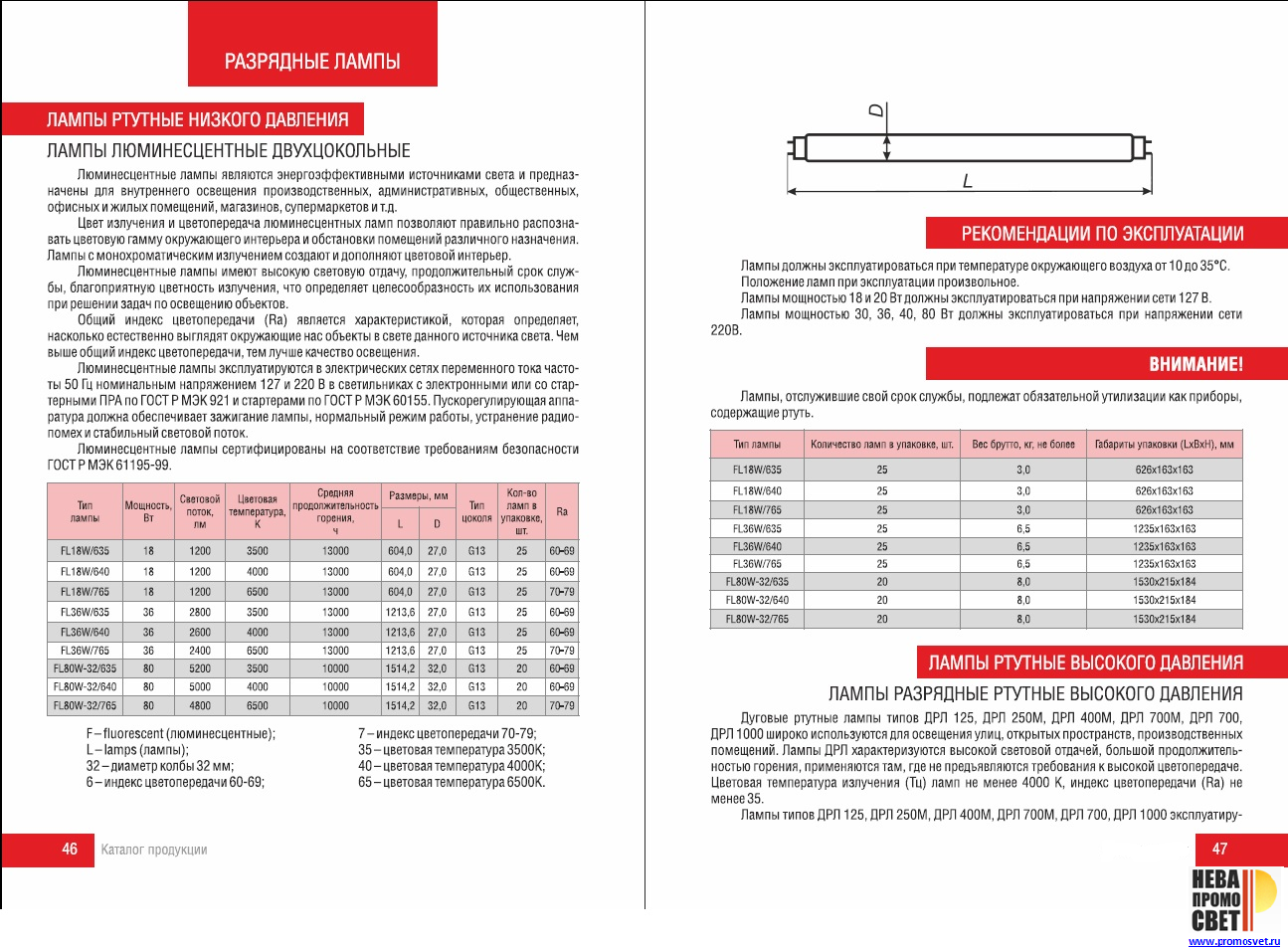

Технические характеристики лампы ЛБ 36

Люминесцентные лампы ЛБ 36 Ватт подключаются к электросети переменного тока вместе с пусковой регулирующей аппаратурой и имеют такие характеристики:

• цоколь типа G13, расположенный на её торцах;
• размеры: диаметр колбы 26 мм, длина: L1 – 1213,6 мм, L – 1199,4 мм;
• мощность 36 Вт;
• напряжение в лампе 103 В;
• световой поток 2800 лм;
• срок службы 12000 часов.

А ещё они отличаются между собой по типу излучения, по форме стеклянной трубочки, которые бывают прямые и фигурные, не направленного и направленного светового потока.

Особенности конструкции

Люминесцентна лампа – это цилиндрическая стеклянная трубочка, запаянная с двух конов, внутренняя поверхность которой покрыта люминофором. Из неё полностью выкачан воздух, а добавлен аргон и капелька ртути, которая под воздействием температуры испаряется, принимая газообразную форму.

С двух концов колбы впаяны электроды, изготовленые из вольфрамовых проволочных спиралей, которые покрыты защитным слоем сплава оксида солей стронция или бария, что увеличивает срок её эксплуатации. Параллельно спиралям вмонтированы никелевые жёсткие электроды, которые одним концом соединяются с ними.

Чтобы колба светилась, внутрь её нужно подать электрический ток. При нагревании создаётся электрический разряд, вызывающий появление ультрафиолетового излучения. Люминесцирующее вещество, называемое люминофором, поглощает его, выделяя свет нужного спектра.

Цветопередача

Световой параметр температуры люминесцентной лампы измеряется в кельвинах, изменение этой величины влияет на оттенок цвета:

• в диапазоне от 2700 до 3400 К – это тёплый свет;
• от 3400 до 5600 К – естественный;
• от 5600 до 6400 К – холодный цвет.

Световая температура влияет на биоритм человека. Холодный цвет повышает трудоспособность, тёплый, наоборот, расслабляет, хочется отдохнуть. Вот поэтому в офисах и производственных помещений устанавливают светильники с колбами, дающими холодный свет.

Важно заметить, что у каждого производителя может быть своя маркировка. Например, у компании «Philihs TLD» число 54 обозначает холодный цвет, а 33 – тёплый цвет

Стоимость

Лампочки ЛБ 36 В — одни из самых дешевых и качественных. Их средняя стоимость не превышает 100 рублей. Помимо лампочки потребуется купить дроссель, при необходимости — оплатить доставку, доплатив за «хрупкость» товара.

Производитель обычно продает ЛБ 36 небольшими партиями по 25 штук, магазины производят розничную продажу.

Лапочки могут продаваться оптом или поштучно

Лампа ЛБ 36 — это люминесцентная лампочка на 36 Ватт, довольно популярная и востребованная модель. Отличается сочетанием низкой стоимость с высоким качеством и хорошим КПД. Несмотря на некоторые недочеты, связанные с использованием ртути, светильник отличается большим количеством достоинств.

*Цены актуальны на октябрь 2020 г.

Виды

Специалисты все люминесцентные лампы по характеристикам делят на две категории:

• Общего назначения. Это приборы мощностью в пределах 15-80 ватт.
• Специальные: до 15 ватт – это приборы, которые считаются маломощными, и свыше 80 ватт – это сверхмощные.

Основная характеристика ламп общего назначения – это имитация естественного света. То есть практически полное соответствие его цветовым и спектральным характеристикам.

Люминесцентные лампы делятся по нескольким техническим показателям.

• По световому разряду на тлеющие и дуговые.
• По типу излучения: естественный свет, ультрафиолетовый и цветные.
• По форме стеклянной трубки на трубчатые и фигурные.
• По распределению светового потока: ненаправленные и направленные. Кстати, к направленным относятся люминесцентные источники света щелевого типа, панельного, рефлекторного и так далее.

Теперь что касается энергосбережения. Когда разговор заходит о лампе мощностью 36 Вт, необходимо сказать, что это аналог точно такого же прибора только мощностью 40 Вт. Почему? Современные технологии позволяют изменить конструктивные особенности световых приборов за счет использования более качественных и современных материалов, плюс измененные технологические процессы. Так вот в люминесцентных лампах из категории энергосберегающих используется более качественный люминофорный слой и новейшая конструкция (более эффективная) электродного блока. Это привело к тому, что на рынке появились лампы люминесцентные с меньшей мощностью, но с более эффективным световым потоком. И как большое эффективное добавление – это уменьшение диаметра самой стеклянной трубки в 1,6 раза.

Теперь чтобы разобраться в маркировке люминесцентных ламп, необходимо рассмотреть рисунок ниже. На нем четко показано, что обозначают буквенные и цифровые показатели маркировки.

Так как нас интересуют технические характеристики люминесцентной лампы 36 Вт, то для примера разберем маркировку ЛБ-36. Буква «Л» обозначает, что это люминесцентная лампа, буква «Б», что она белого цвета, и соответственно 36 – это ее мощность.

Что касается других видов, то можно отметить:

• ЛТБ с теплым белым цветом. Такие источники света имеют слегка розовый оттенок.
• ЛД – приближенный к дневному свету. Соответственно ЛДЦ – это цветные аналоги данного типа.
• ЛХБ (холодно-белый) – это промежуточный вариант между ЛБ и ЛД.

И еще некоторые технические характеристики:

• Яркость (средняя) – 6-11 Кд/м².
• Такие лампы излучают переменный световой поток (имеется в виду во времени) при их подключении к сети с переменным напряжением.
• Коэффициент пульсации у ЛБ 23%, у ЛДЦ – 43%.
• Если увеличить номинальное напряжение сети, то яркость свуечения самой лампы также увеличивается. Конечно, то же самое относится и к мощности.
• Если световой поток люминесцентной лампы после 70% времени ее эксплуатации составляет 70% от номинала, то эта лампа качественная.
• Срок службы лампы 36 Вт: минимальный – 4800 часов, средний – 12000 часа.

Кстати, европейская маркировка сильно отличается от российской. Здесь степень излучения света маркируется числами. Но самое интересное, что у каждого производителя маркировка отличается. К примеру, у компании «Osram» 765 обозначает холодный цвет, 640 – теплый. У компании «Philips TLD»: 54 – это холодный, 33 – это теплый.

Достоинства и недостатки

К достоинствам люминесцентных ламп можно отнести:

• Приличный коэффициент полезного действия.
• Спектр свечения расширенный.
• Приличный срок эксплуатации.
• Наличие цветных аналогов, специальных (ультрафиолетовых, бактерицидных).

Недостатки:

• В конструкции прибора используются вредные для организма человека вещества.
• Утилизировать их можно только в специально отведенных местах, что очень неудобно.

Для запуска необходим специальный дроссель. А это усложняет и удорожает конструкцию.

Достоинства и недостатки

Люминесцентные лампы обладают как достоинствами, так и недостатками. Часть из них мы приводим ниже.

Излучаемый спектр очень широк, свет они выдают рассеянный, мягкий. При этом есть возможность выбрать наиболее благоприятный для восприятия оттенок.

Срок службы составляет около 20 тыс. часов. Для примера: лампа накаливания служит не более 1 тыс. часов.

Лампы дневного света – это источник химической опасности, поскольку они содержат ртуть. Их утилизация строго регламентируется и стоит недешево.

Спектр излучения хоть и широк, но он неравномерен. Преобладание каких-либо гармоник в нем вызывает искажение цветопередачи.

Работа связана с перманентным процессом поджигания газовой смеси, которое происходит на удвоенных сетевых частотах (100 Гц) при использовании электромагнитной ПРА и некачественной, дешевой, ЭПРА (она встречается в светильниках чаще). Это пагубно влияет на зрение человека, а также не позволяет применять в системах освещения приборов управления – диммеров, датчиков движения. В первом случае потому, что снижение питающего напряжения вызывает срыв горения дуги. А во втором – происходит быстрый выход из строя осветительного прибора из-за перегорания нити накаливания на цоколе.

Преимущества и недостатки

Люминесцентные устройства уступают светодиодам, но все же часто используются для подсветки. Это связано с положительными качествами люминесцентной лампочки 36 Вт:

• малые габариты и вес;
• широкая сфера применения;
• экономия;
• большая площадь покрытия;
• расширенный спектр свечения;
• долгий срок службы;
• хороший коэффициент полезного действия;
• наличие аналогов различного назначения и цвета.

Недостатки у лампочек также есть:

• наличие вредных веществ в составе прибора;
• сложность утилизации;
• вред для здоровья и глаз человека;
• требуется дроссель для запуска;
• повышение стоимости;
• долгий запуск;
• сокращение срока службы из-за частых включений и выключений.

Устройства активно применяются и заменяют устаревшие лампы накаливания и галогенные приборы.

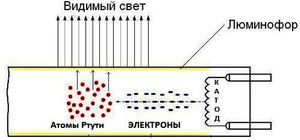

Принцип работы

В этих лампах используется ртуть, при нагревании в парах этого металла создается электрический разряд, что способствует формированию ультрафиолетового излучения
. Далее, специальное вещество, которое называется люминофором, поглощает это излучение, в результате выдается свет в спектре, привычном человеческому глазу. Так дожно быть в идеале.

На самом же деле оттенок освещения постоянно подвергается критике со стороны пользователей этих ламп как раз за неестественность цвета. Можно пофилософствовать немного о физических законах, вспомнить, что с этой точки зрения цвета без света вообще не существует, а потому с точки зрения этой науки люминесцентные лампы действительно окрашивают все в естественные цвета. В принципе, все это придирки. Оттенки освещаемых предметов не настолько меняются, чтобы всерьез воспринимать этот момент как неудобство (кроме определенных специфических сфер деятельности), а экономия в сравнении с традиционными очень заметна.

Схема подключения

Люминесцентные лампы нельзя просто включить в электрическую сеть: чтобы она загорелась, температура электродов должна повыситься и появиться кратковременный импульс высокого напряжения. Для этого используют схему с электромагнитным пускорегулирующим аппаратом (дроссель и стартер), которая была рассмотрена в этой статье.

Зажигание лампы люминесцентной 36w происходит по следующему алгоритму:

• Сразу после подачи напряжения начинает протекать ток через дроссель, правый электрод, стартер, левый электрод. При этом в стартере возникает тлеющий разряд и контакты разогреваются.
• Под действием температуры биметаллический контакт стартера изгибается и соединяется с неподвижным.
• В момент соединения контактов сопротивление стартера резко уменьшается и ток в цепи возрастает.
• За счёт увеличившегося тока электроды начинают разогреваться и испускать электроны. Кроме этого, на дросселе запасается энергия.
• Так как в стартере уже нет тлеющего разряда, контакты остывают и размыкаются.
• Когда контакты стартера разомкнутся, на дросселе увеличивается напряжение за счёт ЭДС самоиндукции. Благодаря этому возникает электрический разряд в парах ртути, и через некоторое время лампа начинает работать в рабочем режиме.

Такая схема включения имеет ряд недостатков:

• невозможность включения при низкой температуре;
• шумы при пуске и во время работы;
• для запуска требуется большое время, которое возрастает с увеличением времени эксплуатации изделия;
• пульсация света во время работы, что негативно сказывается на здоровье зрительной системы.

Подключить изделие можно также по бездроссельной схеме, используя электронный балласт. Схема подключения обычно указывается производителями на его корпусе.
