Воздушные линии электропередач
На опорах линий электропередач (ВЛ) согласно действующим положениям ПУЭ повторное заземление PEN-проводника, прокладываемого от трансформаторной подстанции, делается обязательно. Объяснить это можно потребностью повышения электрической безопасности персонала, работающего на ВЛ, а также созданием условий для надежного срабатывания автоматов защиты.

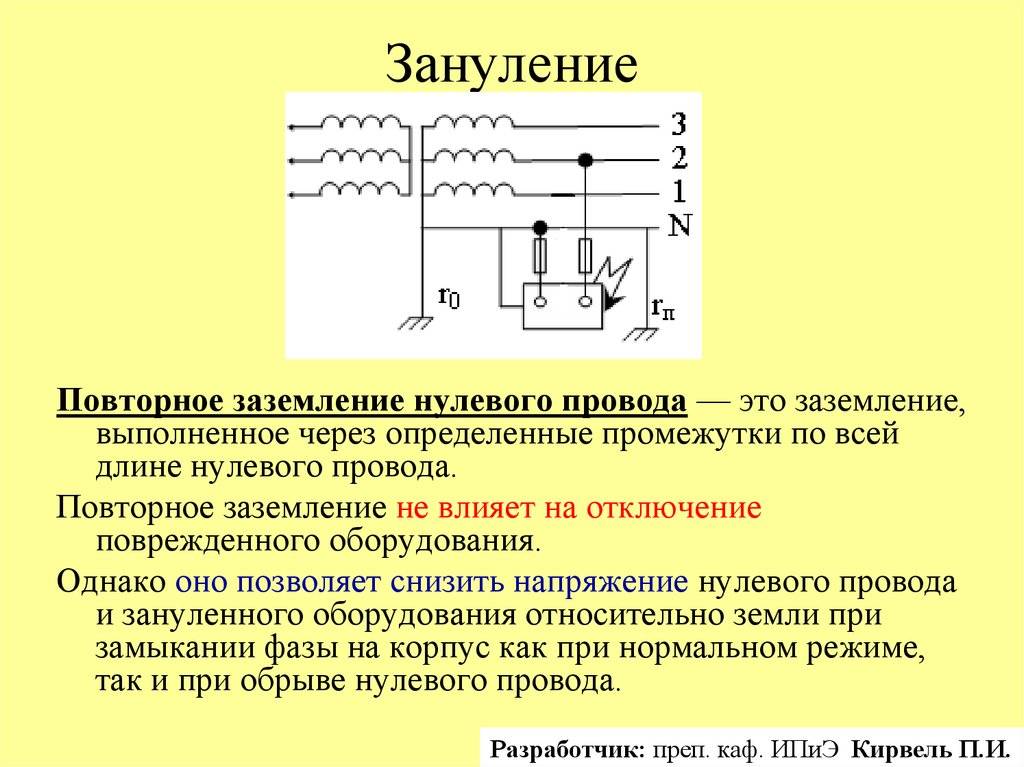

Схема повторного заземления нулевого провода в системе электроснабжения
ПЗ обязательно обустраивается в следующих местах:
- На опорах, расположенных в конце ВЛ.
- На столбах, непосредственно перед вводом «воздушки» на объект.
- Перед любым ответвлением от трассы, протяженность которого составляет более 200 метров.
Заземление опоры ВЛ Для монтажа заземляющего устройства обычно используется подземная часть ВВ опоры. В случае, когда ее недостает для получениятребуемых характеристик – делается дополнительный контур. Для оформления спуска с вершины столба применяется проволока без изоляции диаметром 6,0 или 8,0 мм. Помимо PEN-провода, обязательно заземляются все элементы конструкции опоры, изготовленные из металлов. Согласно требованиям ПУЭ сопротивление повторного контура не должно превышать 30-ти Ом.
На столбах с приборами уличного освещения обязательному заземлению подлежат не только провода СИП, но также корпуса светильников и другие детали самих опор, изготовленные на основе металла. Для этих целей в городской черте с ограниченными возможностями заглубления вместо типовых вертикальных штырей нередко используются горизонтальные полосы. После их монтажа полагается провести испытание обустроенной системы, проверив реальное сопротивление заземляющего устройства посредством специальных измерительных инструментов. Без повторного заземления самонесущих проводов и опор городского освещения, данный участок трассы приемной комиссией к эксплуатации не допускается.
Заземление

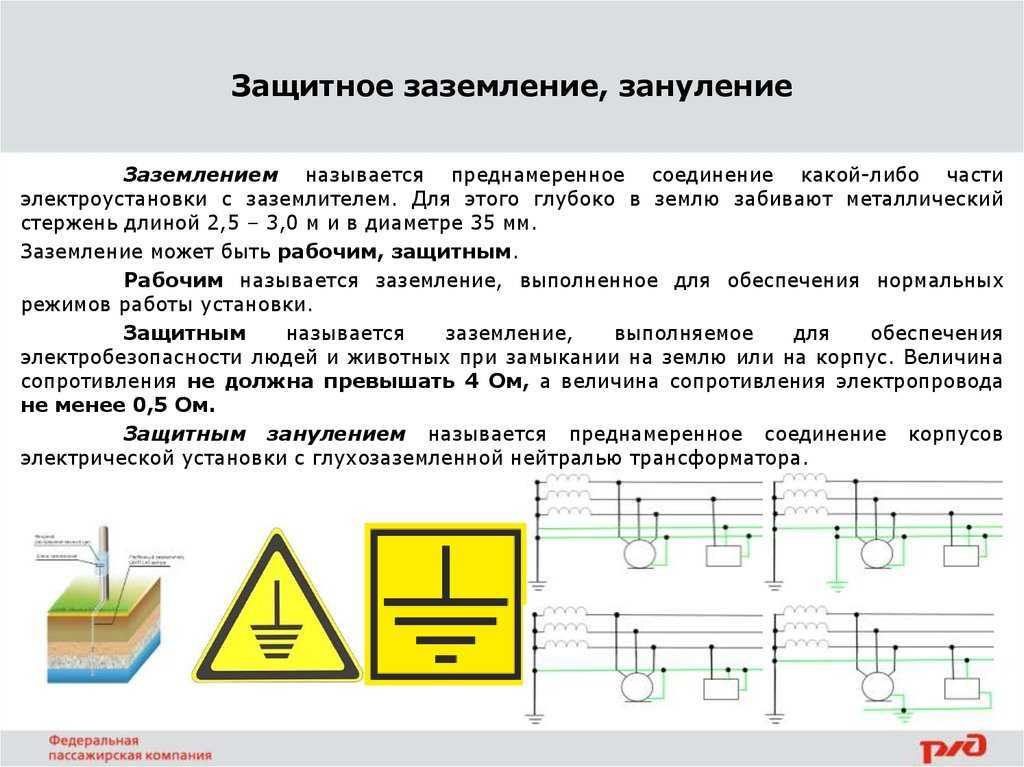

Под понятие заземления попадают конструкции, соединяющие установки, которые используют электроэнергию, с землей. Благодаря этому при прикосновении к поверхности, находящейся под напряжением, полученный человеком заряд сводится к минимуму.
Используют данный способ только в электрооборудовании с изолированной нейтралью. Благодаря соединению земли с корпусом установки, при повреждении изоляции ток должен уходить по заземляющей части из-за меньшего сопротивления.
Заземление частного дома
Еще одна функция, выполняющаяся заземлением – это увеличение аварийного тока замыкания. Это необходимо, чтобы защитное электрическое устройство срабатывало во время попадания нетоковедущих частей под напряжение. Обусловлено это тем, что установке заземления, которое имеет достаточно высокий уровень сопротивления, может быть недостаточно тока замыкания. Такая ситуация опасна тем, что несмотря на аварийное состояние оборудования, защита не срабатывает и опасность поражения рабочего персонала остается высокой.
Заземляющее устройство по своему строению представляет собой один или целую группу проводников, которые соединяют токопроводящие элементы с землей. Существует несколько основных типов заземления:
- Рабочий тип. Основное предназначение – обеспечение бесперебойной работы электрооборудования как при штатном режиме функционирования, так и при аварийном.
- Защитный тип. Предназначен для обеспечения безопасности при работе с электроустановками. Главной причиной возникновения опасности в оборудовании является пробой токоведущего провода на рабочую поверхность или корпус.
- Грозозащитный тип. Главное предназначение – отвод разряда молнии, попавшего в разрядник или молниеотвод.
Кроме разделения на типы, заземляющие устройства отличаются в следующем:
- Искусственно изготовленное заземление. Данный вид конструкций изготавливается специально для обеспечения защиты от напряжения. Состоят они из таких элементов, как провода и стержни из металла, трубы некондиционного типа, стальные уголковые приспособления.
- Естественное заземление. К этой категории относятся конструкции, изготовленные из металла, но изначально не предназначенные для обеспечения защиты от напряжения. Обычно в качестве естественного заземления используют обсадные трубы, трубопровод, сооружения из железобетона.
Опознавательный знак заземления
Стоит отметить, что естественный вид заземления используют при соблюдении определенных правил. Основное из них – это запрет на эксплуатацию конструкций, которые предназначены для передачи горючих жидкостей или газов. Также для вышеупомянутой цели не подходят проводники, сделанные из алюминия или трубы, поверхность которых покрыта антикоррозийным слоем изоляции.
Что надёжнее
Сравнивая заземление и зануление по надежности и ответить на вопрос что лучше, необходимо исходить из их назначения, а также из следующих соображений:
- Эффективность каждого из этих видов защиты зависит от конкретных условий их применения.
- В соответствии с требованиями ПУЭ зануление применяется лишь в тех случаях, когда нет возможности сделать качественное заземление (этим они и отличаются, по сути).
- Поскольку скорость срабатывания включенного в фазную цепь автомата или предохранителя не очень высока – зануление считается менее надежным, чем мгновенно срабатывающее УЗО или работающее постоянно заземление.
Еще одним существенным отличием заземления от зануления, заметно снижающим надежность последнего, является зависимость аварийного тока от точки пробоя изоляции на корпус устройства. Если это случается, например в самом начале обмотки электродвигателя, то ток в цепи будет максимальным и защита сработает чётко.

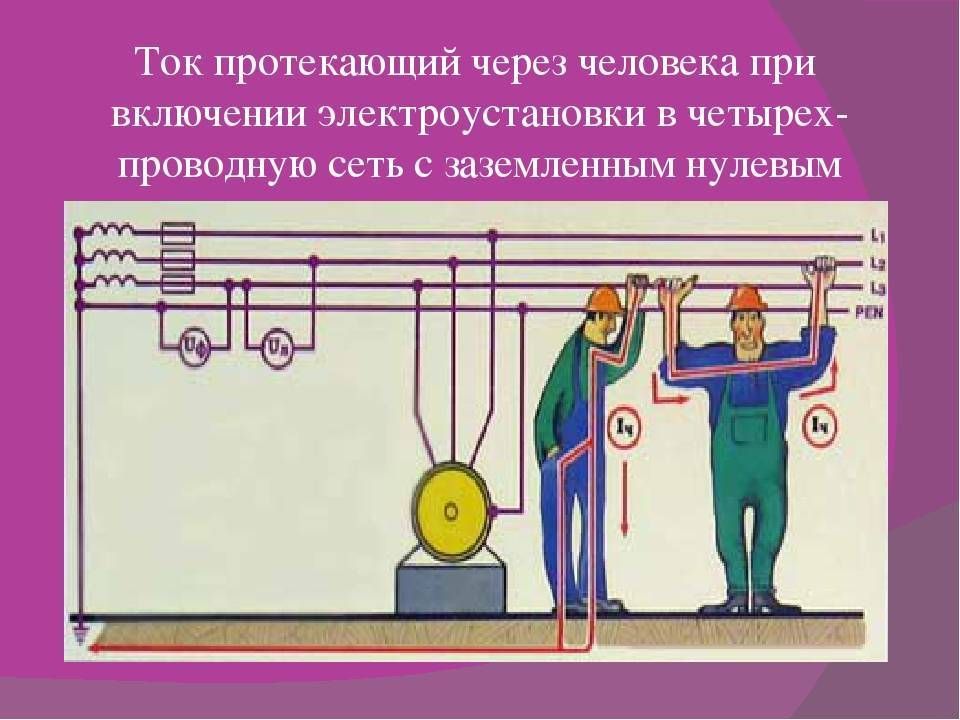

Схема работы системы зануления при пробое изоляции (рисунок слева). Схема поражения человека электрическим током без системы зануления и заземления (рисунок справа)
В случае, когда пробой изоляции окажется ближе к нулевому рабочему проводнику – разность напряжений между точкой замыкания и проводом PEN окажется равной нулю. Вследствие этого оно может не сработать совсем. Именно поэтому защитное зануление используется чаще всего как вынужденная мера, к которой прибегают в отсутствии возможности обустроить надежное заземление (в многоквартирных домах старой застройки, например).
При рассмотрении вопроса о том, как сделать защиту в частном доме, последний решается намного проще. В данном случае все условия для обустройства полноценного заземления электроустановок и электроприборов налицо, защитный контур можно сделать под окном в огороде, например. Последующие действия сводятся к простому соединению ЗК посредством толстого медного проводника с главной заземляющей шиной вводного щитка.
В заключение отметим, что заземление и зануление – это различные подходы к одному и тому же техническому решению, обеспечивающему надежную защиту человека от поражения электрическим током. Выбор того, что лучше, зависит от целого ряда причин, определяемых условиями эксплуатации защищаемого оборудования, а также от преследуемых целей.
Предлагаем Вам ознакомиться с видео о том, чем отличается заземление от зануления.
Зануление
Начнем именно с него, потому что защитное зануление чаще всего используется в городских квартирах. А их по количеству в разы больше, чем частных домов. В чём суть этого контура?
Если рассмотреть этот контур с чисто технической стороны, то его монтаж можно обусловить в качестве короткого замыкания. То есть, если фазный кабель пробит, и он действует на корпус бытового прибора, то вероятность, что человека ударит током, очень большая. Конечно, при условии, что человек дотронется до металлического корпуса.
Так вот зануление и устанавливается с тем расчетом, что создастся короткое замыкание между ним и фазным кабелем. При этом ток уйдет в землю. И тут возникает вопрос, как контур зануления связан с землей? По сути, заземляющий контур располагается в трансформаторной подстанции, которая обеспечивает током многоквартирный дом. От него через корпус трансформатора кабель заземления протянут до дома, который соединяется с корпусом распределительного щитка через болтовое соединение.

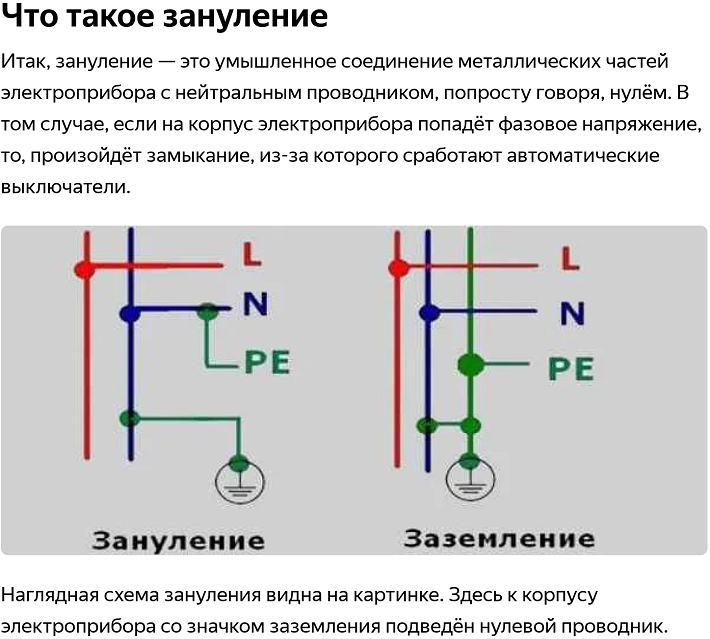

Зануление — способ защиты от поражения электрическим током
В этом случае заземление и зануление – это одно и то же. То есть, получается так, что контур зануления – это одна из разновидностей обычного заземления. Но отличия все же есть. Состоит оно в том, что в распределительном щитке устанавливаются автоматы, контролирующие короткое замыкание и перегруз потребляемой мощности. Автоматы устанавливаются только на фазных контурах.
Так вот, если при коротком замыкании фактическая сила тока превысит номинальную (она выставляется автоматом, к примеру, 16 А), то защита сработает быстро. А вот пониженные токи такая защита контролировать не может. И если при коротком замыкании получится сила тока в 10 А при установленном автомате в 16 А, то такое зануление бесполезно. А данная сила тока достаточна, чтобы остановить сердце человека.
Устройство защитных токовых отводов при работе с трехфазным электрическим оборудованием
Коммутация трехфазных потребителей электроэнергии отличается от подключения обычной бытовой электротехники, поэтому устройство защитных систем осуществляется иным способом. При этом не нужно путать нулевой или заземляющий провод, участвующий в системе управления, то есть, задействованный в схему пуска и остановки агрегата, с защитным проводником, предназначенным для отведения опасного разряда на землю.
Оформление, разводка, подключение электрооборудования
Работы производятся в несколько этапов:
- По периметру помещения обустраивается отдельная линия (трасса), выполненная из узкой металлической полосы 40х3 мм или медного провода сечением 16 мм.кв.
- На ней в скрытом месте монтируется шина (желательно медная) с контактными приспособлениями (шпильками или отверстиями для болтовых соединений). Допускается использование металлической шины, но в этом случае приваривание шпилек – обязательное условие.

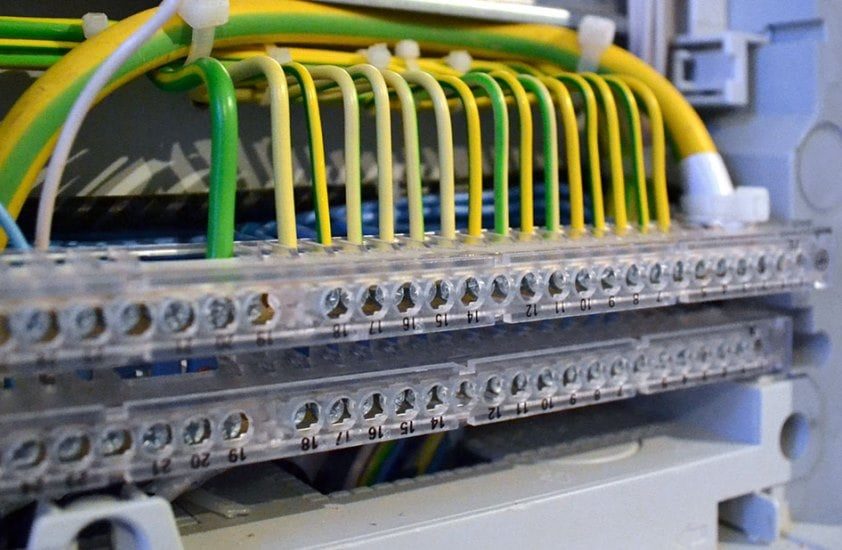

- Эта линия соединяется с контуром заземления или зануления, выведенным отдельным проводом от распределительного щита и имеющим надежную связь с землей либо прямую, либо через рабочий ноль
- Корпуса всех потребителей (трехфазных электродвигателей) через медный провод соединяются с описанной шиной.
Устройство зануления допускается только в случае отсутствия возможности коммутации с земляным контуром. Во всех иных случаях правильным считается только защитное заземление.
Агрегат через медный провод соединен с шиной, смонтированной от заземляющей трассы
Обязательное использование дополнительных защитных устройств
Описанные заземляющие и зануляющие системы эффективны при возникновении значительных утечек или коротких замыканий на корпус электроприборов. Однако для достижения полной безопасности при обслуживании оборудования необходимо применение дополнительных средств защиты, обеспечивающих разрыв электрической цепи при возникновении нарушений их работы.
На производственных предприятиях это могут быть блоки автоматики (контроля изоляции БКИ или максимальной токовой защиты). Но наиболее распространенными средствами, как на производстве, так и в быту, являются автоматические выключатели и устройства защитного отключения, которые:
- обеспечат обесточивание электрической цепи в случае возникновения неполадок;
- защитят пользователя от поражения электрическим током;
- предохранят технику от возгорания.
Такие приборы могут иметь исполнение для однофазных или трехфазных систем. Они бывают:
- однополюсные – устанавливаются на одну из линий (ноль, фаза);
- двухполюсные – устанавливаются на оба провода электропроводки;
- многополюсные (три и более) – используются при трехфазном напряжении.
Схема бытовой проводки с РЕ-проводником заземления и защитой ВА и УЗО
Автоматический выключатель производит отключение при превышении токовой нагрузки номинального значения, указанного на корпусе прибора. УЗО контролирует состояние электросети и срабатывает при появлении самых незначительных утечек тока.
Понятие заземления
Прежде чем дать ответ на вопрос, чем отличается заземление от зануления, рассмотрим каждое понятие отдельно. Заземление – это специальное соединение электроустановок с землей. Цель этого соединения является снижение резкого скачка напряжения в электрической сети. Оно используется в той цепи, где нейтраль будет изолирована. Когда будет установлено подходящее заземляющее оборудование, то избыточный ток, который поступает в сеть, будет уходить в землю по отводящим контактам. Сопротивление этой части должно быть относительно низким, чтобы ток был поглощен без остатка.
Также функция защитного заземления электроустановок позволяет увеличить объем аварийного тока замыкания, несмотря на то, что это противоречит его назначению. Заземлитель с большим сопротивлением слабый ток замыкания может не воспринять, только со специальными защитными приборами. В таком случае, когда будет аварийная ситуация, установка будет под напряжением, что может представлять большую опасность для здоровья человека в этом помещении. Назначение защитных электроустановок также рассчитано на отведение блуждающего тока в электрической сети.
Заземлитель является особым проводником, который может состоять из одного или нескольких элементов. Обычно они соединены между собой электропроводящим материалом и заключены в землю, которая поглощает проходящий заряд. В качестве заземляющих проводников может использоваться сталь и медь. По нормам ПУЭ данная мера защиты в обязательном порядке должна делаться в современных жилых домах, а также рабочих помещениях, заводах, в общественных заведениях и других зданиях различного назначения.
В большинстве домов современного образца установлены схемы заземления. Однако их может не быть в старых зданиях. В такой ситуации специалисты рекомендуют заменить проводку трехжильным кабелем с заземляющим проводом, подключив защитную электроустановку. Бывают ситуации, когда нет возможности сделать монтаж полноценного заземляющего контура. В современной электротехнике может использоваться специальное портативное оборудование – переносной заземляющий штырь (шина). Их действие соответствует стандартному заземляющему устройству жилых домов или отводов. Такое устройство имеет хорошее практическое значение, легко подвергается монтажу и переноске, починке, а также имеет широкий функционал.
Функцию заземления могут выполнять несколько самостоятельных групп защитного оборудования. Грозозащитные. Они служат для того, чтобы быстро отводить импульсный высокий заряд от молнии. Зачастую их применение необходимо в разрядниках и современных молниеотводах. Рабочие. Такая группа позволяет поддерживать в нужном режиме работу всех электроустановок при разных условиях (нормальные и аварийные).
Защитные. Данная группа оборудования нужна для предотвращения прямого контакта людей и животных с электрическим зарядом, который возникает в результате механического повреждения фазы в проводе. Они позволяют предотвратить множество несчастных случаев, которые могли бы быть, если проблемы с силовой линией не были замечены своевременно.
Заземлители условно разделены на искусственные и естественные. Искусственные электроустановки представляют собой специальные конструкции, которые делаю специально для того, чтобы увести избыточный ток сети в землю, обеспечив защиту своему дому. Их могут производить на заводе или делаться самостоятельно, используя стальные элементы. Естественными заземлителями является грунт, фундамент под зданием или же дерево возле дома.
Основное отличие
Оба варианта являются заземляющими. Но в системе зануления используется нулевой проводник, который соединяет распределительный щит в доме с контуром заземления, расположенного на подстанции. По сути, получается так, что нейтраль трансформатора подключается напрямую с землей внутри подстанции. При этом от нее отходит один провод – он же нулевой и заземляющий, поэтому имеет обозначение «PEN». В распределительный щит входят два провода: фаза и ноль PEN. Заземляющий провод (PE), проведенный до розеток, соединяется с нулевым PEN в распределительном щитке. То есть, выходящие из дома ноль (N) и земля (PE) соединяются в один проводник PEN, который тянется до трансформатора.
В системе заземления к заземляющей конструкции в подстанции подводится два проводника: ноль (N) и земля (PE). То есть, до распределительного щита идет три провода: фаза, ноль и земля. Этим же количеством они входят в дом и доводятся до розеток. При такой схеме происходит выравнивание потенциалов напряжения между фазой и заземляющим проводником, когда появляется короткое замыкание.
Если сказать короче, то заземление и зануление отличаются между собой так:
- защита человека от напряжения на металлическом корпусе бытового прибора при зануляющей схеме спасает автомат, который разрывает питающую цепь;
- заземляющая схема – это защита с помощью снижения потенциала напряжения на корпусе прибора, за счет отвода тока в грунт.
И хотя задачи обе системы выполняют одну – защита человека, но обеспечивают они эту защиту по-разному.
Теперь, что касается области применения той или иной защиты. В электроустановках, которые работают от напряжения до 1000 вольт, используются пять заземляющих систем: TN-C, TN-C-S, TN-S, TT, IT. Зануление используется в трех первых. Заземление в двух последних.
То есть, зануление соединяется с нейтралью трансформатора или отдельным проводником, или совмещенным с нулевым. Заземляющая разводка сооружается, как отдельно собранная конструкция рядом с домом, она носит аббревиатуру TT. При этом проводник PE никак не связан с проводником PEN.
Разводка IT – это схема с изолированной нейтралью. То есть, в трансформаторной подстанции нейтраль не соединена с заземляющим контуром. От нее отходит нулевой проводник N, который протягивается до распределительного щита в доме. А вот с заземлением напрямую соединяется заземляющий проводник PE, который соединяет этот контур с распределительным ящиком. В этом случае, как и при системе TT, можно установить заземляющую конструкцию около дома, собрав его своими руками. Что даст возможность не тянуть далеко проводник PE. На сегодняшний день это самый идеальный вариант.
Итак, подводя итог разбора: заземление или зануление, отметим, что первую схему лучше всего использовать в частных домах путем установки заземляющей конструкции, вторую в городских квартирах. Тем более, при строительстве многоквартирного дома раньше использовалась схема TN-C, сегодня TN-C-S.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Заземление и зануление — в чем разница?
Движение электричества в домах должно быть безопасным и контролируемым. Для предупреждения негативного влияния, когда по причине нарушения изоляции проводников возможен критический контакт с человеком, должны применяться специальные меры: заземление и зануление. В чем разница между ними? Об этом подробнее в данном обзоре. А общее в данных мероприятиях то, что они защищают человека от удара током. Направленное движение электронов осуществляется по пути наименьшего сопротивления. Избежать прохождения тока через человеческое тело можно, направив его по пути с наименьшими потерями. Обеспечивает такое перенаправление использование в электрической цепи заземления или зануления.
Для квартирного жилья проще сделать зануление, чем обустроить заземляющий контур.
КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ
Итак, начнем по порядку:
ОПРЕДЕЛЕНИЕ ФАЗЫ
Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.

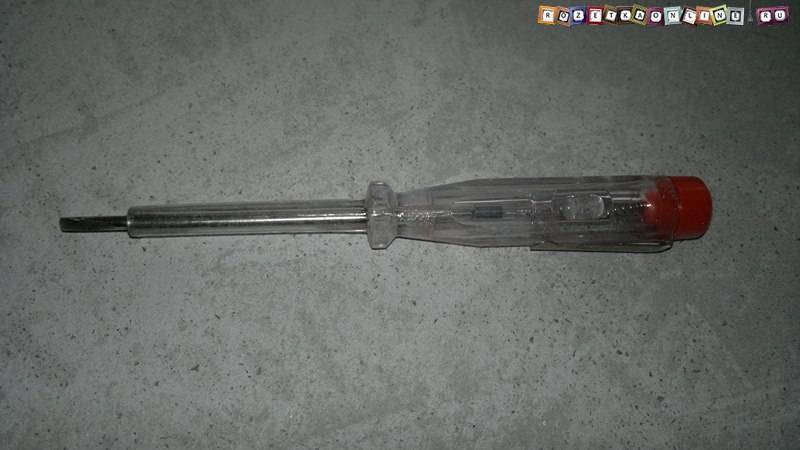

ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ
Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.
Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки – загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.
Принцип действия индикаторной отвертки прост – внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.
ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ
Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы
Способ неоднозначный, но действенный, требующий особой осторожности
Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.

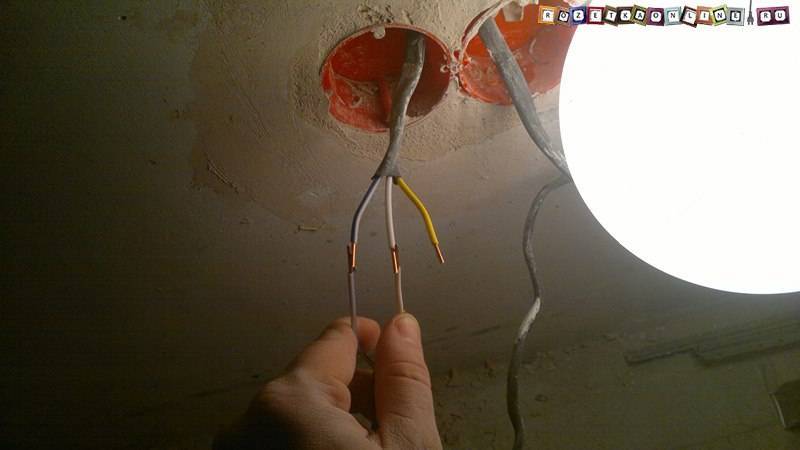

Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.
Определить фазу и ноль из двух проводов
В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.
Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.
Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.
Найти фазу, ноль и заземление из трех проводов:
В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой. Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.
Действуем методом исключения:
Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.
После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:
– Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.
– Если после смены положения лампа ненадолго вспыхнет , при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.
– Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях . В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.
{SOURCE}
Заключение
Из вышеперечисленной информации можно сделать вывод о том, что правильную систему заземления для обеспечения безопасности в доме можно сделать своими руками. Такая система прослужит вам долгое время и обеспечит стопроцентную защиту от тока.
А вот зануление требует вмешательства специалистов, к тому же, такая система должна регулярно проверяться на случай возникновения повреждений нулевого проводника. Профилактические работы требуют затраты времени и труда. В результате чего можно сделать вывод о том, что заземление – это более эффективная система.
