Требования к установке
Все требования, связанные с установкой распределительных щитков, указаны в ПУЭ (Правилах устройства электроустановок), глава 7.1. Остановимся на главных из них.
Место для установки распределительного щита нужно выбирать вдали от отопительных котлов, газовых плит или баллонов, печей, легковоспламеняющихся предметов.
Помещение, где расположен электрощиток, должно хорошо вентилироваться, желательно, естественным способом.
Место установки распредщитка должно быть хорошо освещено естественным светом
Это немаловажно для обслуживания конструкции.
К щитку должен быть постоянный свободный доступ. Поэтому не допускается его установка в кладовых и прочих помещениях хозяйственного назначения.
Количество распредшкафов зависит от площади строения и количества лампочек, электророзеток и прочих электрических точек. Это количество влияет на схему и сложность разводки проводов по зданию. Для дачного дома площадью до 200 м2 достаточно одного щитка.
Как выглядит уличный электрощиток для дачи, сделанный своими руками, смотрите на фото:
Выбор электромонтажного оборудования
Перед началом монтажа нужно купить сам электрощит и все электромонтажные установки и устройства, которые будут составлять его наполнение. Следует учитывать, что каждый предмет занимает определенное количество монтажных мест на DIN-рейке – металлической планке шириной 3,5 см. В одном боксе может располагаться и одна, и несколько DIN-реек.
Под одним «монтажным местом» учитывается отрезок на профиле длиной 1,75 см – модуль. В паспорте электрощитка обязательно указывается, на какое количество модулей он рассчитан.
На одной DIN-рейке зафиксированы три устройства: первые два занимают по 3 модуля, третье – один модуль. Оставлять места между расположенными рядом устройствами для экономии места не рекомендуется
Перед выбором щита следует сложить количество всех модулей, а затем к полученной сумме прибавить несколько мест, которые могут пригодиться в будущем. Для примера подсчитаем, какой ящик необходим для 1-комнатной квартиры.
По схеме определяем, какое количество модулей занимает каждое их устройств: 4-полюсной автомат на входе – 4 места, счетчик – 6, АВДТ – 2 х 2, автоматы – 4. В результате получается 18 модулей
Для 18-20 мест подойдет электрощиток на 24 модуля. Но если квартира большая, а в дальнейшем планируется покупка нового оборудования, монтаж теплого пола или ремонт с заменой проводки, то лучше приобрести бокс на 36 мест.
Если хотите упростить дальнейшие работы, сделать защиту сети максимальной, а расположение модулей удобным, постарайтесь выбрать щиток с полной комплектацией, а это:
- съемная рамка с DIN-рейками;
- отверстия для ввода и держатели для крепления кабелей;
- две шины, рабочего и защитного нуля – с подставками и местами установки;
- набор креплений для монтажа;
- органайзеры для проводов.
Щиты бывают металлические и пластиковые, встраиваемые и навесные.
Рассмотрим, чем они отличаются принципиально.
Опытные электромонтажники рекомендуют работать с одним магазином. Преимущества покупки у крупного поставщика состоят в большом ассортименте товара и гарантии получения оригинальной продукции, а не подделки. Поэтому лучше и щит, и остальную электромонтажную продукцию приобретать в одном месте.
Кроме прибора учета и защитных устройств потребуются:
- гребенки на несколько полюсов с торцевыми заглушками – для соединения модулей между собой, упрощения монтажа и экономии места;
- 2-3 метра провода ПВ1 с сечением, как у входного кабеля, и цветовой маркировкой изоляции;
- нулевые шинки или кросс-модули для групповых УЗО;
- хомутики и стяжки для организации проводников;
- ограничители для DIN-реек;
- заглушки для маскировки свободных мест.
Если позволяют финансовые возможности, то лучше подбирать оборудование одного проверенного производителя – Hager, ABB, Legrand, Schneider Electric. Устройства одной марки легче монтировать, да и выглядеть щит будет намного эстетичнее.
Частный дом
В частных домах подразумевается использование приборов и устройств защитного отключения. В данном случае, в щитке должно остаться место, как минимум, для двоих автоматов. Автоматы защиты Защитные автоматы выбираются по току, который необходим для потребителей данной группы. Тогда, при возникновении аварийной ситуации, сначала отключается устройство на поврежденной линии.
УЗО и однополюсные автоматы. Гребенка — надежнее, хотя и стоит дороже, но если учесть время, которое вы потратите на соединение всех автоматов, то вряд ли несколько десятков рублей имеют такое принципиальное значение.
Главу 1.
Последовательность правильного монтажа электрического щита Для того, чтобы электрощит в доме был смонтирован правильно, следует использовать только качественные электротехнические изделия, а также расходные материалы.
Подбирать ампераж следует исходя из нагрузки потребителя, о чём будет рассказано далее. Вызвано все это отсутствием объективной информации о том, как правильно подводить электричество к дому и каким оборудованием следует оснащать вводной электрический щиток.
Причина одна: они надежнее, так как срабатывают независимо от наличия питания, а для работы электронных обязательно необходимо питание. Автоматический выключатель выбирается с некоторым запасом, чтобы он не отключался по перегрузке.
Если щит учёта электроэнергии напряжением в В расположен не на улице, то перед вводным автоматом монтируют сначала его.
Основные схемы трёхфазного щита на примере продукции ANDELI
Отличие щитков
В магазинах вы увидите большой разброс цен на модели электрических щитков похожих по внешнему виду. У вас будет желание сэкономить и купить электрощиток подешевле. Благодаря большому количеству китайских производителей, качество щита может быть очень низким. Чтобы снизить стоимость используют более дешевые материалы, небезопасные по составу и которые имеют защиты от возгорания.
При эксплуатации в квартире или частном доме, как правило, электрощит не подвергается воздействию осадков и перепадам температур. При установке электрощитка в неотапливаемых помещениях или на улице, электрический щиток может быстро потерять товарный вид. Если использован низкокачественный металл, то корпус покроется ржавчиной снаружи и внутри. Корпус потеряет герметичность , DIN рейка будет ржаветь от конденсата. Автоматические выключатели и УЗО нельзя эксплуатировать в таких условиях.
Низкокачественный пластик может потрескаться из-за перепада температур и воздействия солнца, теряется герметичность электрощитка. Если в герметичном электрощите IP68 установлен резиновый или силиконовый уплотнитель низкого качества, то со временем он потеряет свою эластичность. В результате он не будет защищать от попадания влаги внутрь.
Купить готовый электрический щиток для монтажа в квартире или собрать самому
Комплектация навесного распределительного щитка
Типовые шкафы и щитки для однофазных или трехфазных сетей выпускаются в самой различной комплектации, нередко их конструкция разрабатывается под заказ. Можно купить уже полностью уомплектованный всем необходимым готовый шкаф и добавить затем на DIN рейку нужное оборудование. Еще проще приобрести только корпус будущего щитка со всеми установочными аксессуарами, а затем самому собрать его практически с нуля.
Положительными сторонами такого подхода являются:
- значительная экономия средств;
- возможность монтировать установочные элементы и приборы по своему усмотрению, не выходя за рамки принципиальных ограничений;
- четкое понимание того, как устроена схема электрического щита, собранного собственными силами.
Грамотный подход к выбору нужного решения учитывает и такие факторы, как удобство обслуживания оборудования и его ремонтопригодность. Провести эти операции с самостоятельно обустроенным шкафом будет значительно легче.

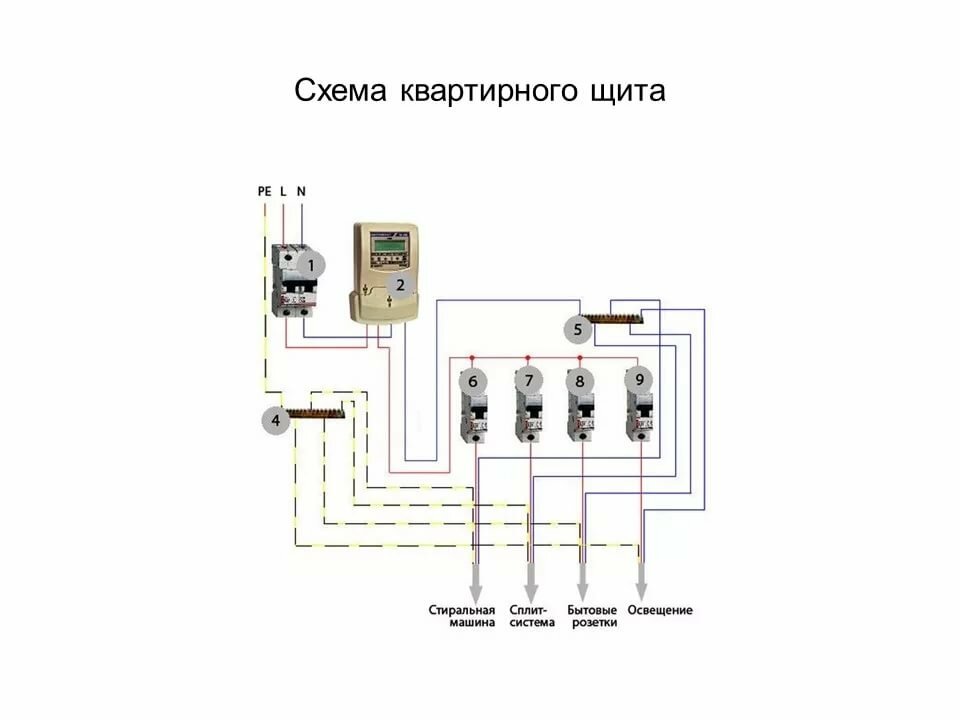

Схема на несколько групп
Редко схемы электрического питания бывают простыми: групп потребителей разделяют по этажам, отдельно выводят хозяйственные постройки, освещение гаража, подвального помещения, дворика и так далее. При огромном кол-ве потребителей помимо общего УЗО после счетчика, монтируют также автоматы, только с мощностью поменьше — на каждую конкретную группу. Отдельно с обязательным монтажом диф. автомата, выводят электрическое питание для ванной комнаты: это одно из самых опаснейших помещений в любом жилом здании.
Лучше всего установить автоматические выключатели на каждую группу мощностью по 2,5 кВт для сохранения электропроводки.
Распределительный щиток
Оборудование стоит покупать от известных компаний-производителей, которое выделяется высоким качеством. Например бренд «Schneider Electric», «ABB» — качественное электрооборудование, есть еще «IEK» — бренд по-проще и по-дешевле. Вы наверное спросите себя, почему не стоит рассматривать китайские аналоги? На электричестве нельзя экономить, особенно если вам важна ваша жизнь.
Составляющие распределительного устройства
Как правило, для распределительных электрощитков для напряжения 220 В и эксплуатации их в дачных домах небольшой площади используются следующие элементы:
- Электросчетчик
- УЗО (Устройство защитного отключения)
- Нулевая шина
- Заземляющая шина
- Автоматы:
- Вводной – 30-60 А
- Автоматы для группы розеток, рассчитанных под сильноточные электроприборы – 25 А
- Автоматы для группы розеток, рассчитанных под слаботочные бытовые устройства и приборы средней мощности – 16 А
- Автоматы для осветительных приборов – 10 А.
Как видно из этого списка, перед расчетом количества модулей распределительного щита следует выяснить, сколько групп энергопотребителей находится на объекте, и какова суммарная потребляемая мощность для каждой группы.
Элементы щита и порядок сборки
Вариант DIN-рейки в корпусе щитка
Грамотно собранная схема щита – основа нормальной эксплуатации всей системы энергоснабжения дома
Поэтому важно сразу же разобраться с составом будущего распределительного устройства. Потребуется разместить следующие элементы:
- DIN рейки, используемые для фиксации электротехнических устройств.
- Заземляющие шинки, выполнение в виде планок с набором крепежных отверстий.
- Вводный автомат.
- Электросчетчик, монтируемый рядом с ним.
- Устройства защитного отключения (УЗО).
- Линейные автоматические выключатели.
- Реле защиты от перенапряжений и другие приборы.
Особых сложностей с установкой и подключением большинства из перечисленных приборов, как правило, не возникает. Единственное, на что следует обратить внимание, – обоснованность использования УЗО и реле напряжения. Схема электрощитка в квартире с УЗО и реле напряжения гарантирует ее пользователю защиту от поражения током и перепадов потенциалов
Поэтому их установка в частном жилом доме считается обязательной.
Виды щитов
Щиты бывают нескольких типов:
- Навесные, накладные (ЩРН);
- Встраиваемые (например, Ekinoxe);
- Напольные.
Навесные монтируются на стены здания, встраиваемые – в ниши домов
Стоит обратить внимание, чтобы защитить коттедж, выгоднее использовать именно нишевые модели. Напольные являются самыми большими, их устанавливают на пол
Фото — размеры корпусов
Для выезда профессиональные электрики используют переносной РЩ, который ничем не уступает своим «стационарным» аналогам. Его подключение осуществляется непосредственно через автоматы. Чтобы правильно определить напряжение в сети, используется световая индикация. Сейчас такие модели представлены компаниями Legrand и ИЭК.
Предлагаем рассмотреть, какие еще существуют распределительные щиты и их технические характеристики.
Фото — модель с трехфазным счетчиком
ЩУРН 3-48 – трехфазный настенный учетно-распределительный щит, используется для установки на этажах или в частных домах.
| Толщина стенки, мм | 0,8, материал – металл (легированная сталь) |
| Тип | Встраиваемый |
| Счетчик | Трехфазный |
| Количество вводов | 5 |
| Сечение проводов, мм | 22 |
| Число модулей | 48 |
| Вес, кг | 11,6 |
Навесной (накладной) щит АВВ (АВВ) STJAT 22E:
| Толщина стенки, мм | 0,8 м, материал – пластик |
| Тип | Настенный |
| Счетчик | Трехфазный |
| Количество вводов | 5 |
| Число модулей | 48 |
Вводно-распределительный щиток типа ЩО-70:
| Напряжение, В | До 400 |
| Ток, А | От 600 до 2000 |
| Дополнительные элементы | Блок АВР |
| Климатическое исполнение | УЗ |
| Тип | Напольный |
Это специальная модель. Для обеспечения непрерывности работы устройство оснащается блоками АВР. Панели объединяются шинами, что помогает увеличить место для установки дополнительных элементов (автоматических выключателей и счетчиков). Модели такой серии, в большинстве случаев, устанавливаются в частных или многоквартирных домах.
Фото — напольный тип
Щиты типа ЩМП-01 – это модели с монтажной панелью. Благодаря небольшим габаритным размерам их можно установить в нишу на этаже или в квартире, также его применяют как уличный для дачи или частного дома. Такой настенный электрощит имеет очень высокий класс защиты от негативного воздействия внешней среды. Дополнительная комплектация включает в себя специальный почтовый замок, который защитит прибор от проникновения.
Их аналогом является ЩРНМ-2 – это навесной (наружный, уличный) щит с монтажной панелью. Ключевым отличием от модели выше является возможность убрать монтажные панели для установки другой автоматики. Высокий класс защиты IP-54 позволяет устанавливать их на стенах здания. Дверца защищена замком.
Если требуется установка распределительного щита для монтажа компонентов «умного дома», то рекомендуется использовать пластиковый слаботочный щит типа Volta. Он рассчитан на 17 модулей, у модели есть встроенный 4-рядный щиток, оснащенный выключателями для управления система «smart house».
ЩРН-12 – щит распределительный навесной (внутренний), оснащенный 12 модулями. В продаже есть модели с количеством модулей от 9. Это идеальный вариант для защиты гаража или дачи от перепадов напряжения. Тип – трехфазный, номинальные показатели напряжения и частоты тока – 380/70.
ОЩВ-3-63-6-0 36 УХЛ4 IP31 (либо ЩРВ):
| Тип | Навесной, встраиваемый |
| Толщина стенки, мм | 1,2 |
| Напряжение, В | 380 |
| Частота, Гц | 50 |
| Максимальное напряжение изоляции, В | 600 |
| Класс заземления | TN-S |
Распределительные электрические щиты и шкафы производства Schneider Electric МОД пользуются большой популярностью: у них простой монтаж, легкая сборка и высокий уровень качества. Международный сертификат утверждает, что срок службы оборудования Шнайдер Электрик более 30 лет. К примеру, модель Mini Pragma IP40 – имеет 1 ряд панелей, на которые можно установить 6 модулей. Идеально подойдет для управления розетками или светильниками в здании. Высокий уровень защиты позволяет монтировать в помещениях с повышенной влажностью.
Купить распределительный щит в сборе можно практически в любом магазине электрических товаров, цена будет зависеть от назначения и количества модулей. В Москве и СПб средняя стоимость модели Mini Pragma IP40, к примеру, варьируется в пределах от 8000 до 9000 рулей.
Видео: как делают распределительный щит
https://youtube.com/watch?v=shfdpRb3kXY
Сборка электрического щита
Когда схема щитка создана, а электрические провода проложены по квартире, переходят к сборке щитка. При желании, можно заказать подготовленный щит, который останется только установить и подключить входной кабель.
Разметка и установка DIN-реек
Вначале производят разметку, где будут стоять модули, какой длинны необходимы рейки. В процессе примерки также учитывают расстояние между рядами, если их несколько, а также отдаленность шины нуля и заземления. Когда разметка готова, рейки устанавливают на необходимые места.
Монтаж и коммутация модульных устройств
На этапе монтажа модульных устройств выполняют установку автоматов и дополнительных приборов на DIN-рейку. Также производится их подключение между собой. В первую очередь, устанавливают вводной автомат, затем реле напряжения, УЗО и диффавтоматы, которые стоят перед обычными выключателями.
Организация ввода кабелей в электрический щиток
На этапе ввода кабелей необходимо проделать отверстия в щитке. Как правило, все места для ввода предусмотрены производителем, поэтому достаточно выдавить пластик. С одной стороны заводится кабель общей сети, который подключается к входному автомату, а с другой — провода внутренней сети.
Выбор места установки
В большинстве квартир щит устанавливают поближе к входной двери. Это не обязательное требование, главное соблюсти ряд рекомендация:
- быстрый доступ для включения или отключения напряжения;
- отдаленность от горючих и пожароопасных материалов;
- естественное освещение помещения, где установлен щиток, является преимуществом при ремонтных работах.
Разделка кабелей
Для разделки кабеля используют специальный инструмент, предназначенный для снятия изоляции. Как правило, профессиональные электрики используют клешни или нож с пяткой. Оборудование увеличивает скорость работы с кабелем. При разделке снимают внешнюю оболочку, а затем нужное количество изоляции с каждой из жил.
Подключение групп потребителей
При монтаже модули группируют в зависимости от разных факторов. К примеру, по назначению или помещению. Автоматы для освещения квартиры устанавливают поочередно, после чего монтируют защитные устройства для кухни, ванной и других комнат.
Частный дом
В частном доме может быть, как однофазная, так и трехфазная электросеть. В первом случае электрическая схема монтажа будет аналогична проекту для электроснабжения однокомнатной квартиры. Простейший вариант подключения щитка для жилого дома будет выглядеть так:
В этой схеме распределительного щита частного дома на 220 В на вводе стоит двухполюсный выключатель, далее подключен электросчетчик, после него – УЗО и группа однополюсных автоматических выключателей. Все довольно просто и в то же время по ГОСТ. Если к Вашему участку подведена трехфазная сеть, тогда принципиальная схема сборки щитка будет выглядеть иначе. В нее уже могут быть добавлены потребители из пристроек – гаража, хозблока либо даже бани. Щиток, конечно же, будет большим и с множеством разветвлений, поэтому для примера мы подыскали довольно подходящий вариант.
Схема распределительно щита частного дома на 380 В, с использованием УЗО:
К этой электросхеме хотелось бы добавить небольшое описание:
- Для гаражного электроснабжения отведена отдельная линия, защищенная устройством защитного отключения. Остальные два автомата устанавливаются на группу розеток и освещения гаража .
- Если в доме есть трехфазные потребители электроэнергии, их лучше подключить через трехфазный автомат и четырехполюсное УЗО, как показано в примере выше. Если же трехфазных электроприборов нет, можете воспользоваться проектом, предоставленным ниже.
Последние 2 схемы распределительного щита на 380 Вольт могут использоваться не только для электроснабжения индивидуального жилого дома, но и для питания просторного загородного коттеджа! Рекомендуем также просмотреть статью о том, как провести электропроводку в доме.
Здравствуйте. Хочу провести электрика в доме на даче. На столбе весит расп.щит с опломбированным автоматом на 25 А, потом щетчик и снова автомат на 25 А. Хочу завести свет в дом и собрать щиток. Но вот теперь не знаю какие автоматы и УЗО на входе ставить в щитке в доме. У вас автомат на 40 А и УЗО на 40 А и 30 ма. Как будет это сочетаться с моими автоматами на 25А. И какой провод использовать, ВВГ 3×4 или 3×6?
Здравствуйте! Ставить автоматы в доме номиналом больше 25 ампер неимеет смысла,кабель ВВГ 3*4 с хорошим запасом, его и ставьте.
На одной из ваших схем, после счетчика стоит узо-д. На 20 ампер. Если я правильно понимаю Д это категория узо. Данная категория используется для заводов, цехов и т.д. для квартир она не рекамендуется. так как эта категория. Предназначена для больших токовых нагрузок в пиковый момент, тоесть. При запуске двигателей. До их нормальной работы. Так как при запуске двигатель потребляет в несколько раз больше силы тока нежели при его нормальной раблте
Виды щитков для частного дома
Корпус электрощитка для наружного монтажа
Электрические щиты предназначаются для безопасной подводки и распределения электроэнергии по всему частному дому. В зависимости от своего функционального назначения делятся на следующие виды:
- Вводные устройства, обустраиваемые в месте подводки силового кабеля.
- Ящики для установки выносного электрического счетчика.
- Распределительные щиты, монтируемые непосредственно в доме и предназначенные для разводки внутренних питающих линий, а также их защиты.
Они практически не отличаются от таких же изделий, устанавливаемых в квартирах городских строений. Различие обычно проявляется лишь в том, что в них устанавливается значительно больше образцов контрольного, защитного и распределительного оборудования. В частных хозяйствах также имеется возможность сделать отдельный щиток, предназначенный специально для обслуживания линий освещения.
Выбор электромонтажного оборудования
Перед началом монтажа нужно купить сам электрощит и все электромонтажные установки и устройства, которые будут составлять его наполнение. Следует учитывать, что каждый предмет занимает определенное количество монтажных мест на DIN-рейке – металлической планке шириной 3,5 см. В одном боксе может располагаться и одна, и несколько DIN-реек.
Под одним «монтажным местом» учитывается отрезок на профиле длиной 1,75 см – модуль. В паспорте электрощитка обязательно указывается, на какое количество модулей он рассчитан.
На одной DIN-рейке зафиксированы три устройства: первые два занимают по 3 модуля, третье – один модуль. Оставлять места между расположенными рядом устройствами для экономии места не рекомендуется
Перед выбором щита следует сложить количество всех модулей, а затем к полученной сумме прибавить несколько мест, которые могут пригодиться в будущем. Для примера подсчитаем, какой ящик необходим для 1-комнатной квартиры.
По схеме определяем, какое количество модулей занимает каждое их устройств: 4-полюсной автомат на входе – 4 места, счетчик – 6, АВДТ – 2 х 2, автоматы – 4. В результате получается 18 модулей
Для 18-20 мест подойдет электрощиток на 24 модуля. Но если квартира большая, а в дальнейшем планируется покупка нового оборудования, монтаж теплого пола или ремонт с заменой проводки, то лучше приобрести бокс на 36 мест.
Если хотите упростить дальнейшие работы, сделать защиту сети максимальной, а расположение модулей удобным, постарайтесь выбрать щиток с полной комплектацией, а это:
- съемная рамка с DIN-рейками;
- отверстия для ввода и держатели для крепления кабелей;
- две шины, рабочего и защитного нуля – с подставками и местами установки;
- набор креплений для монтажа;
- органайзеры для проводов.
Щиты бывают металлические и пластиковые, встраиваемые и навесные.
Рассмотрим, чем они отличаются принципиально.
Опытные электромонтажники рекомендуют работать с одним магазином. Преимущества покупки у крупного поставщика состоят в большом ассортименте товара и гарантии получения оригинальной продукции, а не подделки. Поэтому лучше и щит, и остальную электромонтажную продукцию приобретать в одном месте.
Кроме прибора учета и защитных устройств потребуются:
- гребенки на несколько полюсов с торцевыми заглушками – для соединения модулей между собой, упрощения монтажа и экономии места;
- 2-3 метра провода ПВ1 с сечением, как у входного кабеля, и цветовой маркировкой изоляции;
- нулевые шинки или кросс-модули для групповых УЗО;
- хомутики и стяжки для организации проводников;
- ограничители для DIN-реек;
- заглушки для маскировки свободных мест.
Если позволяют финансовые возможности, то лучше подбирать оборудование одного проверенного производителя – Hager, ABB, Legrand, Schneider Electric. Устройства одной марки легче монтировать, да и выглядеть щит будет намного эстетичнее.
Как правильно вводить кабели
Электрощиток со съемной крышкой, поможет правильно и удобно ввести жилы внутрь. На корпусах обычного типа предусмотрены отверстия для кабелей, которые слегка прорезают или выдавливают. Они располагаются вверху или внизу корпуса. Могут быть и в его задней стенке.
В электрощитках низкого качества, могут отсутствовать даже намеки на какие-либо отверстия. Тогда придется самостоятельно размечать и просверливать их, на это не у каждого хватит терпения. Поэтому лучше покупать корпус более дорогой и время на его монтаж уйдет меньше.
Первым делом необходимо завести жилу ввода. Она должна располагаться вблизи автомата ввода. На щитке имеются крепления типа гребенки, к ней следует прикрепить вводную жилу. В качестве стяжки используется пластиковый хомут. Его лишние концы обрезаются.
Кабель намечается маркировкой, которая указывается на схеме. Так поступают со всеми жилами. После их монтажа, прикладывается съемная крышка и на нее наносятся отметки. По ним делаются вырезы, и крышка встает на свое место.
Где можно установить распределительный щиток?
— На открытом воздухе.
Щиток должен находиться в отлично проветриваемом помещении. Естественная вентиляция предпочтительнее принудительной. Последняя в случае отключения электроэнергии в доме перестает работать, что может создать определенные проблемы.
— Подальше от горючих материалов.
Распределительный щиток запрещается устанавливать в пожароопасных местах. А именно: в котельных, в непосредственной близости от резервуаров с газом и в остальных местах, где есть в наличии легковоспламеняющиеся вещества.
— В легком доступе.
Помещение щитовой ни в коем случае не должно быть складом ненужных вещей. Постарайтесь обеспечить свободный доступ к щитку. Иначе вы не сможете оперативно обесточить сеть в случае возникновения аварии.
Если есть возможность, обеспечьте доступ естественного света в помещение, где установлен щиток, чтобы мастер смог устранить неисправности в распределительном устройстве, не прибегая к использованию фонариков.
В доме количество щитков зависит от его площади, а также от сложности разводки электропитания.
Выводы и полезное видео по теме
Видео #1. Вариант сборки электрощита:
Видео #2. Инструкция и рекомендации по сборке для щита на 72 модуля:
Собрать электрощит своими руками можно, но проверка монтажа и подключения квалифицированным электромонтажником обязательна. Без соответствующего заключения организация, снабжающая дом электроэнергией, просто заблокирует линию.
Хотите рассказать о собственном опыте в проведении электромонтажных работ? Располагаете полезной информацией, которая могла бы пригодиться самостоятельным начинающим электрикам? Пишите, пожалуйста, комментарии в расположенном ниже блоке, публикуйте фото и задавайте вопросы по теме статьи.
Заключение
Видеоурок, который демонстрирует работы по сборку электрического щитка с самого начала, является действенной помощью для начинающего мастера. Настоятельно рекомендуем вам ознакомиться с видеоинструкций, чтобы таким методом ощутимо обогатиться знаниями. Изготовить электрощиток собственноручно вполне реально, другой вопрос – а есть ли в этом смысл, если учесть многообразие готовых товар на строительном рынке. Вы можете найти ящики любой конфигурации, для самых разных строительных проектов. Но чтобы правильно и качественно производить щитовую сборку, в том числе и установку счетчика/выключателей/автоматов и остального оборудования, требуются знания и большой опыт в области электромонтажа. А для введения питающей линии и подключения к ней устройств нужен профессионал с допуском на выполнение такого рода работ. Если у вас есть навыки или доводилось ранее собирать его собственноручно, то поделитесь своим опытом с нами.
