Организация системы отопления
Система отопления состоит из отопительного прибора – котла и элементов теплоснабжения, по которым поступает теплоноситель, обычно, это вода, иногда используют антифриз
Важно чтобы она была хорошо продумана и спроектирована в зависимости от используемого вида топлива. Системы отопления также классифицируется по нескольким важным показателям, которые не зависят от типа используемого котла
Совет! Работы по монтажу системы отопления в спокойном режиме значительно отличаются по качеству от тех, что выполнены в спешке, перед началом холодов.
Система отопления по способу циркуляции теплоносителя бывает двух видов.
- Принудительная. Циркуляция жидкости осуществляется за счет работы насоса. Преимуществом такой системы, является ее комфортная эксплуатация и возможность
поддерживать заданную температуру в каждой точке. К минусам можно отнести только потребность насоса в электроэнергии. - Естественная. Исполняется за счет гравитационных сил подающей и обратной труб, если они достаточного диаметра. Затраты топлива при эксплуатации такой
системы существенно увеличиваются.
Виды организации системы отопления помещения
- Радиаторная – проверенные временем и при грамотном исполнении достаточно надежны и эффективны.
- Плинтусная – это своего рода гибрид радиаторной системы и теплого пола. По периметру комнаты устанавливают специальное оборудование и теплоотдача уходит как в
направлении пола, так и в сторону стен.
- Теплый пол – обычно, водяной. Под напольным покрытием проводят систему труб, которая обогревается теплоносителем.
- Теплые стены по конструкции напоминают теплые полы. Могут быть встроенными в кирпичную кладку или спрятаны под гипсокартон.
- Комбинированная.

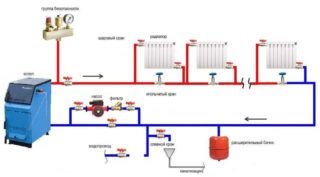

В зависимости от способа разводки труб к отопительным приборам система отопления может быть:
- Однотрубная. Все элементы теплоснабжения подключаются последовательно, и последний
радиатор цепочки будет немного холоднее, чем в первый. - Двухтрубная. Подключение подразумевает подвод прямой и обратной трубы к каждому радиатору. Таким образом, их температура является одинаковой независимо от степени
отдаленности от котла.
Система водоочистки
Вода в газовом котле нагревается в специальном теплообменнике. И какую бы марку котла вы не выбрали, при некачественной воде он обязательно через какое-то время выйдет из строя.
Что же делать?
Ошибка №18
Нельзя запускать систему отопления и устанавливать котел без определения качества воды.
После ее лабораторного анализа и выявления повышенного содержания соли или железа, хочешь-не хочешь, а придется делать водоподготовку.
Затратно? Конечно. Но это менее затратно, чем регулярный ремонт котла в дальнейшем. На нашей воде без очистки вообще не стоит брать котлы с битермическим теплообменником.
Циркуляционный насос
Здесь смотрите на марку насоса. Бренды, зарекомендовавшие себя только с положительной точки зрения:
Grundfos
Wilo
Если внутри стоят именно они, то это хороший выбор.
При этом насосы Wilo более требовательны к качеству теплоносителя, и от частых подпиток и шлама могут быстро “подохнуть”. Грюндфос более стойкий в этом плане.
С остальным непонятными марками нужно быть более настороженными.
Ошибка №23
Только не путайте ситуацию, когда производители пишут на торце насоса большими буквами свой бренд, а используют при этом тот же Grundfos или Wilo.
Это распространенная практика у того же Vaillant. В этом случае ищите на шильдике или на отдельной наклейке сбоку надписи мелким шрифтом.
Хороший продавец обязан указать истинного производителя насоса.
Виды твердотопливных котлов
По виду топлива
- твердотопливные котлы, работающие на 1 виде топлива;
- твердотопливные котлы, работающие на нескольких видах твердого топлива.
По способу сжигания топлива
- конвекционные – «традиционные» котлы, используется только явная теплота продуктов сгорания. КПД таких котлов не превышает 80%;
- с пиролизным розжигом – используется не только явная, а и скрытая теплота продуктов сгорания. При работе такого котла сжигаются не только топливо (дрова), но и образуемый газ, КПД таких котлов 85-90%.
Такой котел имеет 2 камеры сгорания – верхнюю (топку) и нижнюю. В верхнюю камеру закладывают дрова, здесь же они горят. Под воздействием высокой температуры из дров выделяется «древесный газ» – пиролизный газ. Камеры сгорания соединены между собой при помощи газифицирующей форсунки из специальной армированной жаростойкой керамики. Через эту форсунку пиролизный газ попадает в нижнюю камеру сгорания, где он сжигается с выделением тепловой энергии. Здесь же, в нижней камере, скапливается зола.
Что выбрать? Лучше выбрать пиролизный котел. Он окупится за 1,5-2,5 года за счет КПД.
Важные особенности котлов
Материал теплообменника
Сердце любого котла — теплообменник. Именно он нагревается в процессе горения и передает тепло циркулирующей по трубам и радиаторам жидкости. Теплообменники чаще всего делаются стальными или чугунными.
Теплообменник из чугуна предпочитают за долговечность — при правильной эксплуатации, они прослужат не один десяток лет. Чугун не боится коррозии и уверенно выдерживает статические нагрузки.
Чугун хрупкий материал. При возникновении трещины, залатать ее не получится, поэтому чугунные котлы состоят из секций. Появилась трещина — меняют секцию.
Энергобыт Сервис → Услуги:Замена секций теплообменника
Еще чугун не любит больших перепадов температур. Если отопительный контур протяженный, вода в котел возвращается полностью остывшая — это может стать причиной раскола котла. Чтобы избежать термоудара, в обвязке котла обеспечивают подмешивание выходящей воды во входящую, или используют гидрострелку.
Количество контуров
Одноконтурный котел — классический и надежный вариант. В зависимости от задач он может оснащаться дополнительным оборудованием. Если к нему купить бойлер косвенного нагрева, то вы получите горячую воду.
Двухконтурный котел дает относительно недорогую возможность получить и отопление, и горячее водоснабжение. Но это вариант для небольшого дома, в котором проживают 1-2 человека. Такой котел оснащен вторым теплообменником — для ГВС, который крайне чувствителен к качеству бытовой воды и может быстро выйти из строя из-за накипи. Двухконтурный котел дороже одноконтурного, но дешевле варианта с бойлером.
Трех- и более контурные системы создаются на базе одноконтурных котлов (их может быть несколько). Новые контуры добавляются при помощи распределительных гидроколлекторов. Так можно подключить и горячую воду, и теплый пол, и сделать отдельный контур для второго этажа.
Выводы:
- Планировать отопительную систему лучше всего еще на этапе проектирования дома, но в большинстве случаев неразрешимых проблем в готовых домах нет.
- Определитесь, какие функции вам нужны от котла отопления, после этого выбирайте какое решение для этого лучше вам подходит.
- Двухконтурные котлы — вариант «два в одном». Не нужен бойлер, и есть горячая вода. Это сравнительно недорогой вариант, но для одного-двух пользователей и небольшого дома.
- Газ — лучший вариант для отопления. Иногда нужно подождать газификации, в этом случае воспользуйтесь альтернативой — дизельный котел с возможностью переоборудования в газовый.
- Твердотопливные котлы покупают, когда нет доступа к другим видам энергии.
- Электричество очень удобно для отопления, но стоит неприлично дорого.
Отопительный контур
Котел – это основная деталь всей отопительной системы. Вся система и котел могут иметь одноконтурную или двухконтурную структуру. Одноконтурная структура предполагает работать исключительно на отопление здания, а двухконтурная позволит также нагревать водопроводную воду.
Одноконтурный котел имеет в своем строении одну спираль для теплоносителя. Такой котел позволит только отопить помещение.
Двухконтурный котел имеет в корпусе две спирали, каждая из которых предполагает нагрев определенного вида воды: той, которая предназначается для отопления, и предназначенной для водопроводной воды.
В зависимости от вида котла оборудуется и вся система – одноконтурная или двухконтурная.
Открытая или закрытая камера сгорания?
Открытые еще называют атмосферными (с полным дымоходом), а закрытые — с турбонаддувом (с вентилятором, принудительно выталкивающим продукты сгорания на улицу через коаксиальный дымоход в стене).
Ошибка n. 15 Настоящая котельная должна иметь полноценный камин и отдельное помещение (котельную), все остальное — компромисс для бедных.
Да, собственно, настенные турбоустройства изобрели для экономии. Атмосферные котлы дороже, но менее требовательны.
Вам нужно будет вложить деньги в камин, предусмотреть отдельную комнату с соответствующей высотой потолка, кабиной, вентиляцией, освещением, газовой сигнализацией. Также не стоит забывать об увеличении расхода газа.
Ошибка n. 16 Поэтому невозможно сравнивать только разницу в цене самих устройств (открытая-закрытая камера.
Если газ в вашем регионе относительно дешевый, а бюджет позволяет потратить деньги на все требования для безопасной эксплуатации + оплатить последующую выручку газового монополиста, то ваш выбор — атмосферный обогреватель.
считается более надежным. Для подавляющего большинства жителей не только нашей страны, но и Европы лучший вариант — настенный газовый котел с турбонаддувом.
Его легко можно вставить в кухонный шкаф или спрятать где-нибудь под лестницей.
Конденсационный или обычный котел?
Обычные котлы, которых большинство на рынке, сжигают топливо, и при этом не используют скрытую его теплоту: продукты сгорания вместе с теплым водяным паром просто уходят в дымоход и выветриваются. Но всю эту теплоту можно отбирать и использовать в системе отопления, что и реализовано в конденсационных котлах. В таких устройствах отходящие газы охлаждаются, а КПД всего котла растет и иногда достигает более 100%. Это может выглядеть странно, но следует из простых расчетов по утвержденным методикам, которые принимались еще тогда, когда конденсационных агрегатов еще не было. Величина этого показателя объясняется тем, что один и тот же ресурс используется фактически дважды для получения теплоты. Если не вдаваться в подробности, то можно сказать, что конденсационный котел примерно на 10-17% выгоднее, чем обычный, а значит, он будет использовать настолько же меньше газа, что является серьезной основой для экономии, особенно в зимний период, хоть изначально такие устрйотсва обойдутся дороже.
Какой котел купить для отопления дома электричеством
Агрегаты такого типа бесшумны, быстро нагреваются, не нуждаются в дымоходе, но потребляют много электроэнергии и не работают без света. Выпускаются одноконтурные варианты только для обслуживания отопительной системы и двухконтурные, одновременно греющие воду для горячего водоснабжения.
Виды электрических котлов для отопления частного дома:
- Традиционные – внутри находятся ТЭНы, которые нагревают поступающую жидкость.
- Ионные – здесь вода работает как проводник. В нее помещают два контакта, между которыми протекает электрический ток, повышающий температуру. Чувствительны к качеству воды.
Расчет мощности электрокотла проводится по формуле: на 10 кв. м – 1 кВт. Для модификаций, одновременно греющих горячую воду, к полученному значению прибавляют 20%.
Где применяют электрические котлы
Такие агрегаты подходят только для небольших частных коттеджей и дач. В других зданиях они нерентабельны, поскольку потребляют большой объем дорогого электричества. Электрокотлы требуют постоянного контроля из-за риска возгорания самих аппаратов и проводки.
Производители электрокотлов
Самые известные – Bosch, Biawar, Ferroli. Популярна и отечественная продукция «Урал-Микма-Терм», «Мимакс», «Термоблок», «Термокрафт».
Газовые котлы
На сегодняшний день газовые приборы остаются наиболее распространенными, что обусловлено их доступностью и невысокой стоимостью топлива по сравнению с другими видами. Таким образом, экономичные отопительные котлы на газу являются одним из самых желательных вариантов обогревательных устройств для автономных систем обогрева в частных домах (детальнее: «Экономичные газовые котлы для дома — эффективная экономия газа при отоплении «).
Главным недостатком подобного оборудования является то, что его невозможно использовать при отсутствии газовой магистрали. Разумеется, можно использовать газовые баллоны, но отопление дома на газовых баллонах становится более затратным. Газовые агрегаты делят на два вида в зависимости от типа горелок – они бывают атмосферными и вентиляторными. В котлах с атмосферными горелками удаление отходов отработанного топлива происходит посредством естественной тяги дымохода. Другой вид устройств имеет вентилятор, с помощью которого использованный газ удаляется через специальную трубу, устанавливаемую в процессе монтажа обогревательного оборудования. Для второго вида оборудования не требуется создания отдельного дымохода, но стоит оно дороже. В любом случае, самый экономичный котел отопления – газовый.
Твердотопливные котлы
Несмотря на все недостатки, твердотопливные котлы в большинстве случаев используются для отопления частного дома. Наверное, во многом это связано с обычаями и традициями, но факт остается фактом: на нашем заводе твердотопливных котлов установлено больше, чем на всех остальных.
Твердотопливные котлы работают в основном на дровах и угле
В основном для отопления используются два вида твердого топлива — дрова и уголь. То, что легче достать и дешевле купить, в основном топят. А угольные и дровяные котлы нужно использовать по-другому: у твердотопливных дровяных котлов загрузочная камера имеет больший объем, чтобы можно было уложить больше дров. В угольных котлах ТТ топка имеет меньшие размеры, но с более толстыми стенками: температура горения очень высокая.
Плюсы и минусы
К преимуществам этих агрегатов относятся:
- Экономичное отопление (относительно.
- Простая и надежная конструкция котла.
- Есть энергонезависимые модели, работающие без электричества.
Минусы серьезные:
- Циклическая работа. В доме тепло и холодно. Чтобы нивелировать этот недостаток, в системе установлен теплоаккумулятор — большая емкость с водой. В нем во время активной фазы сгорания накапливается тепло, поэтому, когда топливо заканчивается, накопленное тепло расходуется на поддержание нормальной температуры.
- Необходимость регулярного обслуживания. Дрова и уголь необходимо уложить, разжечь, затем регулировать интенсивность горения. После сгорания топку необходимо очистить и возобновить процесс. Очень назойливый. Принцип работы обычного твердотопливного котла
- Невозможность надолго выходить из дома. Из-за цикличности работы присутствие человека обязательно — необходимо подбросить топливо, иначе система может замерзнуть на длительный период простоя.
- Процесс доливки топлива и очистки котла довольно сложен. При выборе места установки следует учитывать это: котел должен располагаться как можно ближе к входной двери, чтобы не разносить грязь по всему помещению.
В целом использование твердотопливного котла для отопления частного дома — решение неудобное. Хотя покупка топлива, как правило, относительно дёшево, но если посчитать затраченное время, оно не так уж и дёшево.
Котлы длительного горения
Котлы длительного горения были разработаны для увеличения промежутка между заправками топлива. Они используют две технологии:
- Пиролиз. Пиролизные твердотопливные котлы имеют две или три камеры сгорания. Вкладка топлива в них горит при нехватке кислорода. В этом режиме образуется большое количество дымовых газов, большинство из которых горючие. Кроме того, когда они горят, они выделяют гораздо больше тепла, чем сами дрова или уголь. Эти газы попадают во вторую камеру, куда через специальные отверстия подается воздух. Смешиваясь с ним, горючие газы воспламеняются, выделяя дополнительную порцию тепла. Принцип работы пиролизного котла
- Улучшенный режим записи. В традиционных твердотопливных котлах огонь распространяется снизу вверх. Из-за этого выгорает большинство закладок, быстро заканчивается топливо. При активном горении система и дом часто перегреваются, что очень неудобно. При использовании верхнего горения огонь зажигается только в верхней части закладки. При этом горит лишь небольшая часть дров, что выравнивает тепловой режим и увеличивает срок горения закладки.
Котел на сильном огне
Насколько эффективны эти технологии? Довольно эффективно. В зависимости от конструкции, дровяная доска может гореть от 6-8 до 24 часов, а древесный уголь — от 10-12 часов до нескольких суток. Но чтобы добиться такого результата, необходимо использовать качественное топливо. И дрова, и уголь должны быть сухими. Это основное требование. При использовании влажного топлива котел может даже не перейти в режим тления, то есть не станет греться. Если у вас есть дровяной сарай с запасом дров на два-три года или большой сарай, где хранится уголь, хороший выбор — котел длительного горения для отопления частного дома. Лучше, чем обычно.
Выбор мощности котла
Тепловая мощность котла определяется на основе теплового расчета. В случае использования газового котла расчет проводится обязательно – для определения потребления газа. В других случаях расчет тепловой мощности можно провести самостоятельно.
Чаще всего производительность котлоагрегата определяют по стандартным показателям теплопотребления строений со средними показателями тепловой изоляции – в этом случае для компенсации тепловых потерь требуется 100 Вт теплоты на 1 м2 отапливаемой площади. Причем высота потолков не должна превышать 2,7 метра.
К полученной величине прибавляют нормативный запас по мощности в 15 – 20%. Этот запас нивелирует погрешности расчета, позволит работать котлу не на предельной мощности (это увеличит его эксплуатационный ресурс).
Прямую взаимосвязь с тепловым расчетом имеет реализация нужд ГВС. Производство горячей воды с помощью котлов реализуется 2 способами:
- Нагрев во втором (встроенном) контуре теплогенератора;
- Подключение бойлера косвенного нагрева.
Двухконтурные котлы оборудованы дополнительным теплообменником, который включается при начале потребления воды.
Двухконтурный газовый котел (отопление + ГВС)
Причем контур ГВС чаще всего имеет приоритет – то есть при его работе нагрев системы отопления будет приостановлен. Двухконтурные котлы предназначены для малых и средних объемов потребления горячей воды.
При более массовом использовании горячей воды и для обеспечения независимости отопления оптимальным вариантом является применение бойлера косвенного нагрева. БКН могут подключаться к одноконтурным котлам, хранят запас горячей воды, могут быть отдельными и встроенными.
В результате к итоговой тепловой мощности котла требуется добавить производительность по горячей воде – обычно она составляет около 25 – 30% номинальной мощности теплогенератора.
Определяемся с мощностью котла
Мощность в широком смысле представляет собой некоторое количество тепловой энергии, выделенной за определенную единицу времени. Применительно к нашей теме подобным образом рассчитывается мощность котла в кВт. Показательно мощности должен быть неразрывно связан с отапливаемой площадью.
Одним из простых методов подсчета служит само простое деление предполагаемой отапливаемой площади на 10. К примеру, если площадь помещения составляет 150 кв.м, то к приобретению рекомендуется устройство мощность в 15 кВт. Исходя из того, что актуальные в применении материалы, используемые при постройке дома, могут значительно сократить потери тепла, то, возможно, КПД котла будет выше ожидаемого. Помимо этого, подлежат учету такие параметры, как предполагаемое количество проживающих, количество этажей и оконных и дверных проемов, материалы стен и многие другие. Качественный расчет может составить специалист, обладающий определенными профессиональными навыками.
Котел отопления комбинированного типа: преимущества, виды, нюансы выбора
Загородный дом не может обойтись без надежной системы отопления. Даже если в нем не жить постоянно, то прогревать помещение необходимо, чтобы не началось разрушение конструкции. Подведенные электричество или газ и подача энергоносителей без перебоев пока остается мечтой владельцев частных владений. Котлы многотопливные способны решить проблему внезапного отключения электричества вместе с недостаточным давлением в газовой трубе. Агрегаты работают одновременно на нескольких видах топлива, предусмотренных конструкцией.
Удобство использования комбинированных котлов отопления в том, что возможно использовать разные виды топлива для обогрева
Пару слов о популярных марках
Котлы Kiturami, от Южнокорейских производителей, сконструированные для больших нагрузок и любых погодных условий. Большинство оборудования предназначено для нескольких видов топлива. Оснащают их двумя контурами, и могу быть установлены как в жилых, так и в промышленных помещениях. Серия Kiturami KRM обладает прочным двухкамерным теплообменником. Оборудование имеет управление с пульта. Комбинированный котел для отопления KRM 30 отапливает помещение в 290кв.м и меньше, KRM 70 – до 570кв. м.
Следующая компания – Ferroli. Специализируется она на специальной защите от низких и высоких температур. Итальянская компания, благодаря новым технология, при разработке снижает токсичность дымов и повышает КПД. Специально для российских условий, компания модифицирует своё оборудование. К примеру, под низкокачественный газ и воду. Модель Ferroli GN1, одна из самых популярных, чугунная оболочка и мощность от 22 до 92 кВт. Использует жидкостное и газовое топливо.
Zota — российская марка отопительного оборудования. Стальные твердотопливные комбинированные котлы длительного горения с толщиной стали 4см и мощностью от 22 до 48 кВт. Отечественное оборудование соответствует всем стандартам надёжности и безопасности. Все модели этой марки имеют повышенное рабочее давление, благодаря которому достигается максимальный коэффициент полезного действия. Снижение густоты дыма, увеличение скорости передачи тепла и его качества и это при цене, ниже западных аналогов.
https://youtube.com/watch?v=G4QwXU_uW6k
Выбор электрического котла
Одним из наиболее распространенных электрических котлов является тэновый. Принцип работы данного отопительного котла заключается в нагревании теплоносителя (обычно вода) в резервуаре, с помощью простого электрического нагревателя (тэна). При помощи насоса горячая жидкость циркулирует по системе отопления отдавая тепло помещению.
Электродный котел работает иначе. Электрод помещен в трубу, через которую течет теплоноситель, второй полюс на металлическом корпусе этой трубы. Принцип основан на том, что вода является электролитом и проводит электрический ток. Схема станет понятной, если вспомнить старые армейские кипятильники, состоящих из двух лезвий. Принцип работы примерно одинаковый. Когда через воду проходит достаточно сильный ток, она нагревается.
Главное и единственное достоинство таких котлов – это компактность. Диаметр отверстия в пределах 7-10 см. Длина зависит от мощности и варьируется от 25 до 70 см.
К минусам стоит отнести:
- Недолговечность. Электрод со временем растворится в воде и понадобится его замена,
- Подобные котлы требовательны к составу воды. Если вода не насыщена минеральными солями, ток через воду не будет течь. Если же, наоборот, солей слишком много – это приводит к замыканием. Вода начинает кипеть и испаряться.
Следующий вид электрокотла – индукционный.
Принцип работы индукционного котла заключается в том, что если на ферромагнитный стержень навить катушку и пустить достаточно большой переменный ток образуется электромагнитное поле. Наведенное электромагнитное поле заставляет колебаться частицы этого стержня с нарастающей скоростью. Он, соответственно, начнет разогреваться.
Устройство котла
Внутрь трубы из диэлектрика помещен металлический стержень или другой предмет из ферромагнетика. Снаружи навита катушка индуктивности. Как только в катушку подается ток, стержень нагревается и отдает тепло проходящей воде.
Достоинства данного агрегата – долговечность, данный котел лишен изнашивающихся элементов, и даже накипь внутри трубы практически никак не влияет на эффективность работы котла.
Самый распространенный тип электрокотла – радиаторный. Это обычный алюминиевый радиатор, в крайней секции которого находится электронный блок, включающий тэн и терморегулятор. Батарея заполняется обычно водой или альтернативным теплоносителем.
Кого-же в данном сегменте котлов выделять в качестве лучшего? Какой тип выбрать, чтобы было всегда тепло в своем частном доме? Маркетологи в данном сегменте стараются очень сильно, продвигая индукционные и электродные котлы. Мы по сей день относимся к этой теме весьма скептически (но это мы) и отдали бы свое предпочтение обычным ТЭНовым моделям.
По праву лучшими в этом сегменте можно назвать котлы Protherm Scat и его полный аналог Vaillant Eloblock. Их нельзя назвать дешевыми, но и при этом дорогими. Они хоть и ТЭНовые, но при этом полностью автоматизированы и за счет своей автоматики позволяют дополнительной экономить на электричестве.
