Особенности ПЛЭН отопления и его преимущества

Требования к установке

Отопление в виде пленок применяют в жилых и производственных помещениях, на социальных объектах. ПЛЭН могут использоваться как единственный источник тепла или как дополнение к другим отопительным системам. Место монтажа определяется в каждом конкретном случае в зависимости от специфики здания, климатических условий, расположения основных мест пребывания людей в помещении.

При установке нужно обратить внимание на некоторые важные обстоятельства:

• рекомендуемая высота установки не более 3-3,5 м,
• помещение должно иметь теплоизоляцию, соответствующую нормативным требованиям,
• поверхность, на которую планируется устанавливать пленочные обогреватели должна быть чистой, ровной,
• нельзя разрезать ПЛЭН, подвергать механическим воздействиям,
• к электросети можно подключать только полностью установленные элементы.

Монтаж можно выполнять на стенах, потолках, полах. Настенные пленочные полотна применяются реже. Для эффективного прогрева помещения нужен хороший воздухообмен. Наличие мебели рядом со стенами может препятствовать распространению тепловых лучей.

Польза или вред инфракрасного излучения

У большинства из тех, кто задумывается об установке инфракрасного оборудования в своем доме, возникает вопрос о безопасности такой системы.

Для начала разберемся с тем, что же такое ик-излучение. Это электромагнитные волны определенной длины. Их естественный источник – Солнце, которое излучает большое количество волн различного спектра. Самые длинные из них относятся к так называемым красным, потому что человеческий глаз видит их как красный цвет.

Однако учеными было доказано, что существуют еще и инфракрасные волны, длина которых несколько больше. Они относятся к волнам невидимого для человека спектра. Они попадают на кожу и ощущаются как тепловое воздействие. Но не все инфракрасное излучение одинаково.

Физики выделяют три группы таких волн:

1. Короткие, излучаемые телами с температурой свыше 800 °С.
2. Средние. Их испускают предметы, разогретые до 600 °С.
3. Длинные. Излучаются телами с температурой до 300 °С.

В зависимости от длины волны инфракрасное излучение воздействует на живые организмы по-разному. Короткие волны проникают в тело человека достаточно глубоко и способны разогреть внутренние органы.

На участках кожи, которые подверглись воздействию коротких ик-волн, образуются покраснения, волдыри и даже ожоги. Волны средней длины обладают более мягким воздействием, но все-таки нежелательны для организма.

Пленочные нагреватели разогреваются до температуры 50С, соответственно излучают только длинные инфракрасные волны, полезные для человека

Длинноволновое инфракрасное излучение воспринимается человеком как приятное тепло. Оно проникает в верхние слои кожи и мягко разогревает находящуюся в них влагу. Именно поэтому все живые организмы так любят греться на солнышке.

Длинноволновое ик-излучение не только греет, но и активизирует иммунитет, запускает механизмы восстановления и регенерации множества систем и органов.

Учитывая, что пленочное оборудование разогревается до 45-50С, можно быть уверенным, что излучает оно длинные инфракрасные волны. В рабочем режиме поддержания заданной температуры система работает в среднем от 6 до 10 минут в час.

Таким образом, она оказывает кратковременное воздействие на человека. Безопасность ПЛЭН подтверждается множеством сертификатов. Оно рекомендовано для установки в медицинских и детских учреждениях.

Подробная информация о вреде ик-обогревателей рассмотрена в другой нашей статье.

Преимущества и недостатки пленочного отопления

При отоплении радиаторами пол остается холодным, так как потоки успевают остыть

Обогреватели ПЛЭН отличаются бесшумной работой. На протяжении всего периода эксплуатации установка не нуждается в дополнительном техническом обслуживании.

К основным плюсам устройства следует отнести:

• Экономичность. Денежные затраты на электрообогреватель, расходные материалы и монтаж намного ниже, чем при установке других систем отопления.
• Отсутствие риска возгорания. Устройство не содержит подвижные части. Проводники и термоэлементы запаяны в слой диэлектрика. Использование обогревателя допустимо в деревянных постройках.
• Снижение содержания частиц пыли в отапливаемом помещении. ПЛЭН не создает конвекции потоков теплого воздуха, как батареи.
• Долговечность. Гарантийный срок составляет 25 лет, а ресурс работы — 50 лет.
• Рациональное использование пространства помещения. Толщина устройства не превышает 1,5 мм. Монтируется внутри потолков, под напольными покрытиями и за декоративными панелями.
• Простота управления. В устройство вмонтированы программируемые контроллеры и термодатчики.
• Комфортный микроклимат. Уровень влажности в помещении остается в пределах оптимального показателя.
• Равномерность распространения тепла.

Перед установкой Плэн необходимо утеплить помещение для снижения теплопотерь

К минусам устройства следует отнести:

• невозможность использования в помещении с такой декоративной отделкой, как штукатурка, покраска или шпалеры;
• наличие исправной электропроводки или же подведение отдельной линии;
• хрупкость системы.

Критерии выбора

Главный критерий выбора отопления Плэн – его мощность

Перед покупкой устройства следует запланировать место его монтажа. Рекомендуется приобретать модели с термодатчиком, так как их отличает высокий уровень безопасности.

При выборе учитываются следующие показатели:

• мощность;
• напряжение;
• вес;
• максимальный показатель температуры обогреваемой поверхности.

Количество энергии, которое требуется для отопления, определяет высота помещения. Профессионалы не советуют монтировать электрообогреватель на потолок высотой более 3,5 м. В этом случае затраты на отопление повышаются.

Виды систем ПЛЭН по способу размещения обогревателей

Фактически, пленочные ИК-обогреватели можно устанавливать на любую более-менее ровную, прямолинейную поверхность. Но чаще всего их располагают на потолке или под напольным покрытием. Монтаж на стену является крайне неэффективным решением и может быть продиктован только технической необходимостью обогрева конкретного места. Как для пола, так и для потолка используются одни и те же элементы, методы их крепления и подсоединения.

Потолочные системы

При размещении ПЛЭН панелей на потолке ИК-излучение будет направлено строго вниз. Таким образом, основная площадь поглощения придётся на пол, который и будет выступать основным элементом, аккумулирующим, а затем отдающим, тепло. В соответствии с законом конвективного теплообмена нагретый поверхностью пола воздух будет подниматься вверх. При этом, температура на высоте 1,5 м будет ниже на 1,5÷2°С, чем на поверхности пола. Такое температурное распределение считается оптимальным с точки зрения медицины. Дополнительным преимуществом потолочного размещение является возможность установки любого типа декоративного покрытия: из гипсокартона, вагонки или натяжные потолки, при условии их размещения на некотором отдалении от нагревательного элемента.

Полноценное отопление помещения мансарды при помощи пленочных инфракрасных ПЛЭН систем, устанавливаемых как на потолок, так и на стены

Для пленки, расположенной на потолке, значительно снижается риск механических повреждений. Однако если потолочное инфракрасное отопление расположено в квартире многоэтажного дома, следует позаботиться о надежной гидроизоляции, в качестве защиты от затопления соседями сверху. Существуют и определенные технические ограничения, устанавливать плёночные ИК-обогреватели экономически нецелесообразно, если высота потолков в помещении превышает 3,5 м.

Напольные системы

В качестве напольного покрытия могут быть использованы практически любые материалы: ламинат, паркет, ковролин, некоторые виды линолеума

При их выборе следует обратить внимание на отметку производителя «допускается для использования в системах тёплый пол». После включения ИК-излучение поглощается материалом напольного покрытия, который после нагрева передает тепло предметам интерьера.  Фактически, независимо от места установки нагревательных элементов отопление помещения осуществляется конвекционным способом.  Основные преимущества напольного расположения является отсутствие воздействия инфракрасных лучей на жильцов и бытовую технику. Теплый пол полностью безопасен и может использоваться в помещениях с умеренной влажностьюУстойчивость к механическим воздействиям и влажности у некоторых марок ПЛЭН панелей достаточно высока, чтобы они использовались для подогрева грунта теплиц

Теплый пол полностью безопасен и может использоваться в помещениях с умеренной влажностьюУстойчивость к механическим воздействиям и влажности у некоторых марок ПЛЭН панелей достаточно высока, чтобы они использовались для подогрева грунта теплиц

Система Плэн – достоинства и недостатки

Плюсы и минусы сопутствуют всем системам отопления, ныне существующим. Чтобы наглядно иметь представление о достоинствах Плэн, их нужно рассмотреть в сравнении с другими отопительными системами. Подробности в таблице:

Твердотопливный котёл	Электрический агрегат	Система Плэн
КПД – 85-90%	Низкий КПД – 30%	КПД – 89%
Циркуляция продуктов сгорания по всему дому	Притягивание пыли	Поддержание оптимального климата без пересушенной атмосферы
Высокие затраты на топливо	Очень высокие затраты на электроэнергию – до 80 тыс. рублей/сезон	Расходы на сезон в пределах 20 тыс. рублей
Отсутствие регулировочного узла	Регулировка даёт экономию в 10-15%	Экономичный режим позволяет сэкономить энергоресурс на 30-35%
Пожароопасность	Безопасность низкая	Высокая безопасность ввиду малой температуры нагрева
Физические усилия и регулярная профилактика. Подготовка к отопительному сезону	Постоянный контроль, обслуживание, затраты на оборудование и профилактику	Подготовки к сезону не требуется, равно как ремонта и профилактики – включил-выключил
Срок службы – 10-15 лет	Срок службы – до 10 лет	50 лет – минимум
Долгий процесс прогрева помещения	Прогрев не быстрый	Быстрый нагрев помещения – 40-60 мин
Площадь помещения существенно уменьшена	Уменьшение полезной площади	Система укрепляется на потолке и не влияет на количество полезной площади

Кроме описанных достоинств, можно добавить, что система произведена в России, имеет знак качества. Установка производится мастерами на любой площади в течение нескольких дней. По окончании работы, бригада подтверждает гарантию пользования без каких-либо проблем в течение 10-25 лет.

Было бы неверно, не указать ни одного недостатка системы. Они в следующем:

1. Если пользователь недоволен обслуживанием энергосети в принципе – резкие скачки, падение напряжения, то, естественно, это отразится и на системе. К счастью, эти проблемы редки.
2. Требуется тщательный расчёт пластин для всего дома. Если теплопотери существенны, то для качественной работы покрытия требуется отдельный узел электропитания. Смонтировать его возможно, потребуется только разрешение от местной монополии.
3. Смонтированное плэн отопление своими руками обязательно отделывают – оставлять так не рекомендуется из-за зрительного дискомфорта. К тому же само по себе оно не слишком презентабельно.

Как видно, все недостатки легко устраняются. Если у владельца дома нет опыта по установке такого вида системы отопления, то обязательно обращаться к профессионалам, и тогда все плюсы использования проявят себя в полной мере.

Как сделать теплый потолок в доме своими руками?

Монтаж инфракрасной пленки на потолок происходит в несколько этапов:

1. теплоизоляция потолка;
2. расчет площади пленки;
3. монтаж пленки, терморегулятора и датчика;
4. подключение к сети и проверка работоспособности.

До начала монтажа термопленки необходимо закончить все работы по строительным и отделочным работам на потолке, исключая финишную отделку. Также провести все работы по прокладке коммуникаций и осветительных проводов.

Теперь рассмотрим этапы монтажа теплого потолка подробнее.

Теплоизоляция потолка

Она необходима для того, чтобы не греть чердак или соседей этажом выше. Правильно изолированный потолок все тепло будет возвращать в помещение, увеличивая таким образом коэффициент полезного действия прибора и снижая энергозатраты. Теплоизоляция с отражающим слоем крепится на всю поверхность потолка и заходит на несколько сантиметров на стены. Это предотвратит потерю тепла через зазоры между потолком и стеной. Стыки в теплоизоляционном материале заклеивают скотчем. Сам материал должен иметь толщину не менее 5 мм.

Как рассчитать площадь инфракрасной пленки?

Для правильного расчета необходимой площади нужно учесть следующее:

• насколько хорошо теплоизолировано само здание. Для кирпичного дома или легкого каркасного строения эти данные будут различаться;
• планируется ли жить в доме в зимний период, постоянно или наездами;
• объем обогреваемого участка. Это может быть как все помещение, так и часть его;
• будет ли инфракрасный обогрев основным или дополнительным.

Если теплый потолок планируется как основной вид обогрева, он должен занимать не менее 70% площади всего потолка. В качестве дополнительного эту цифру можно снижать соответственно мощности основной системы отопления. Средняя мощность пленки составляет примерно 0,2 кВт на 1 квадратный метр. Разделив мощность терморегулятора на это число, можно узнать площадь пленки, которую можно к нему подключить.

Монтаж теплового оборудования

Термопленку можно разрезать только по специальным линиям, обозначенным на ней. Каждый вид пленки имеет свою максимальную длину отрезка. Эту информацию можно узнать в прилагаемой документации или спросить у продавца. Между пленкой и изоляцией потолка не должно быть зазоров и воздушных прослоек.

Далее нужно соединить медные контакты токопроводящей шины с электрическими проводами с помощью контактных клипс. Одна половина клипсы должна располагаться на медной шине, а другая – внутри обогревателя. После этого битумным скотчем изолируют концы пленки с двух сторон.

Датчик крепится в вырез теплоизоляции и подключается к регулятору и нагревательным элементам.

Подключение к электрической сети

Подключать термопленку через регулятор к сети следует параллельно. Если теплый потолок будет иметь большую мощность, лучше подключать его через отдельный автомат.

Правильно смонтированный теплый потолок при включении должен излучать комфортное равномерное тепло, нигде не перегреваться и своевременно отключаться при достижении заданной температуры.

Финишная отделка

Далее производят окончательную отделку потолков. Это может быть натяжной потолок со специальной микроперфорацией. Она отлично пропускает инфракрасные волны. Натяжной потолок в этом случае монтируют по краям стены, не затрагивая сам потолок.

Также можно закрыть конструкцию подвесным потолком: гипсокартонными листами, вагонкой или пластиковыми панелями. Между натяжным или подвесным потолком и системой инфракрасного отопления нужно оставлять небольшой зазор. Для отделки потолка следует выбирать водонепроницаемые материалы толщиной не более 16 мм.

Система инфракрасного обогрева для потолков – самая современная, безопасная и эффективная из всех вариантов электрического отопления. При правильном монтаже она прослужит долго, наполняя дом теплом и уютом и оставаясь при этом совершенно незаметной.

В зимний период в России жильё необходимо отапливать даже в южных регионах, чем и обуславливается востребованность у нашего потребителя множества видов стационарного и переносного отопительного оборудования. Обширную нишу на российском рынке обогревателей, предлагаемых зарубежными и отечественными производителями, занимает группа инфракрасных устройств с общим принципом воздействия на среду, но состоящая из подгрупп, различающихся по конструкции и, как следствие, функциональности и эффективности.

Монтаж потолочного ИК-нагревателя

Все работы, связанные с монтажом пленочного потолочного ИК-нагревателя, основаны на требованиях эксплуатации системы. Но главное — это площадь потолка. Если она большая, то лучше груз ответственности переложить на плечи профессионалов. Если потолок небольшой, то можно постараться и провести монтаж прибора самостоятельно.

Как и многие монтажные процессы, установка пленочного нагревателя делится на несколько этапов:

1. Устанавливается отражающий экран.
2. Монтируются нагревательные пленки.
3. Создается схема разводки электрических соединений.

Схема укладки ПЛЭНа

Для него понадобится материал с фольгированным слоем. Лучше, если это будет небольшой толщины утеплитель, отделанный с одной стороны алюминиевой фольгой. Оптимальная толщина — 5 мм.

Если потолок сооружен из пиломатериалов, то для крепления теплоизолятора можно использовать степлер и металлические скобы. Если же потолок бетонный, то без перфоратора не обойтись. С его помощью в потолочной поверхности через каждые полметра сверлят отверстия под специальную крепежную деталь — УКЭ. Полосы накладывают друг на друга внахлест со смещением в 2–4 см.

По сути, технология установки пленочного потолочного ИК-нагревателя ничем не отличается от монтажа теплоизолятора. Ведь нагреватель — это тонкая пленка, на которую нанесена углеродистая паста и карбоновые нити. То есть это все тот же рулонный материал.

Обратите внимание, что в конструкции нагревателя есть специальные прозрачные полосы по краям — это места для крепления. Поэтому ошибиться и установить крепежные элементы не туда, куда надо, довольно сложно

И еще один момент — установку необходимо проводить только в отапливаемом помещении

И еще один момент — установку необходимо проводить только в отапливаемом помещении.

Очень важно перед монтажом несколько раз подробно прочитать инструкцию. Небольшое отступление от нее может привести к большим проблемам в процессе эксплуатации

Нередко домашние мастера просто портят пленку и карбоновые нити, что требует замены целой полосы

А это никому не нужные расходы

Нередко домашние мастера просто портят пленку и карбоновые нити, что требует замены целой полосы. А это никому не нужные расходы.

Монтаж теплого потолка

Электромонтажные работы — самый сложный и ответственный этап. Для их проведения потребуется провод ПВ-3 с одной жилой. Из него сооружается магистральная линия, которую необходимо спрятать в канал. Магистраль обязательно изолируют и камуфлируют от глаз.

Если площадь пленочного инфракрасного нагревателя достаточно большая, то придется устанавливать в электрическую схему магнитный контактор. Все магистральные каналы необходимо провести до распределительного щита.

Далее производится установка терморегулятора. Его место — 1,4 м над полом. Когда вся схема будет готова, систему тестируют, устраняют небольшие проблемы и готовят ее к работе.

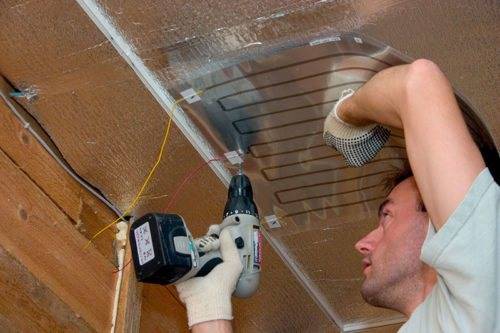

Монтаж инфракрасной потолочной пленки

В том случае, если данная система будет выступать в качестве основного источника тепла, рекомендуется предварительно на поверхности закрепить маты, которые будут занимать порядка 80%. Если инфракрасный потолочный обогреватель используется в качестве дополнительного источника тепла, то достаточно установить маты на 30% от общей площади всей потолочной поверхности.

Перед тем как приступить к монтажным работам, необходимо предварительно правильно рассчитать уровень мощность обогревательных элементов. Благодаря расчету мощности можно будет подобрать терморегулятор. Например, терморегулятор потребляет 4 кВт, на каждый кв. м пленки приходится 0,2 кВт. В данном случае площадь поверхности должна составлять до 20 кв. м.

После этого переходят к монтажу теплоизоляционных материалов. Если планируется установка ИК обогревателя в многоэтажном доме с бетонным перекрытием, то благодаря теплоизоляции можно предотвратить потерю тепла. В деревянных домах теплоизоляция предотвращает рассеивание тепла и, как следствие, пересыхание древесины.

Для утепления можно использовать вспененный полистирол, который покрыт слоем фольги с одной либо двух сторон. Материал стоит крепить к перекрытиям, используя для этих целей тугоплавкие дюбеля. Стыки рекомендуется проклеивать скотчем, выполненным из фольги. Только после этого можно приступать к установке пленочного потолочного обогревателя.

При креплении инфракрасного пленочного полотна необходимо предварительно отступить по всему периметру от стен около 35 см. Между полосками должно быть оставлено расстояние до 5 см. Инфракрасная пленка должна располагаться на поверхности потолка параллельно друг другу. В процессе проведения работ рекомендуется следовать специальной схеме, согласно которой нагревательные элементы не должны находиться над спальными местами и электрическими приборами.

После того как все элементы были закреплены, стоит проверить работоспособность системы. Для этого предстоит подключить к шинам из меди клеммы и плотно зажать их с помощью плоскогубцев, места подключения должны быть надежно заизолированы.

Для соединения между собой инфракрасных пленочных полотен используют электрические медные провода, которые имеют минимальное сечение, равное 2,5 кв. мм. При необходимости провода можно замаскировать, для этого в стенах делают штробу с помощью перфоратора, которую дальнейшем заделывают штукатуркой.

Внимание! При необходимости можно установить инфракрасный теплый пол на потолок

Формы выпуска пленочных обогревателей, представленные на российском рынке

Чаще всего пленочные обогреватели для отопления выпускаются в форме прямоугольных пластин, вроде тех, которые используются для систем теплого пола. А вот потолочное инфракрасное отопление может быть выполнено в форме декоративной сетки. Умельцы уже научились располагать ее таким образом, чтобы между сеткой и потолком можно было разместить светодиодную подсветку, однако такой вариант довольно сложен и требует приобретения световой полосы с достаточно серьезными техническими характеристиками, которая стоит недешево.

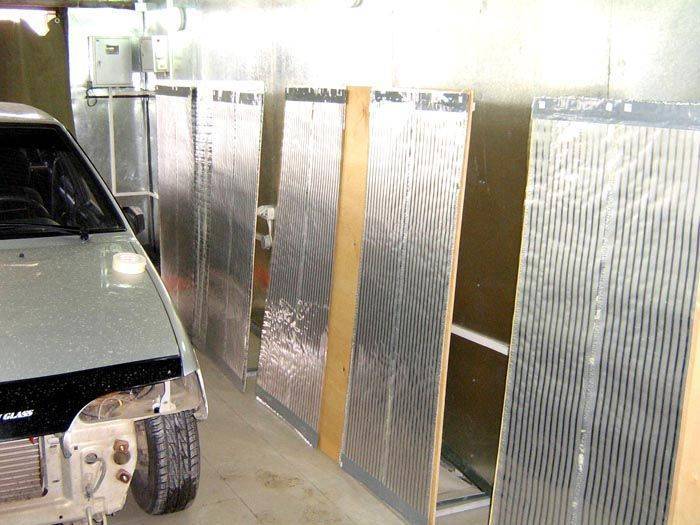

По стенам гаража ПЛЭН отопление порой просто необходимо

Что такое инфракрасное излучение

Инфракрасное излучение – это безвредный спектр электромагнитного излучения. Инфракрасные волны дают все предметы, окружающие человечество, только в разном диапазоне в зависимости от нагрева. Получается, что инфракрасное отопление абсолютно безвредное, так как дает человеку совершенно естественное тепло.

К тому же инфракрасное отопление полезно для здоровья. Так как диапазон излучения ПЛЭН находится на одном уровне с диапазоном излучения человека, осуществляется терапевтическое воздействие на организм. Инфракрасное тепло улучшает обменные процессы, способствует быстрому выздоровлению от простудных заболеваний и снижению веса.

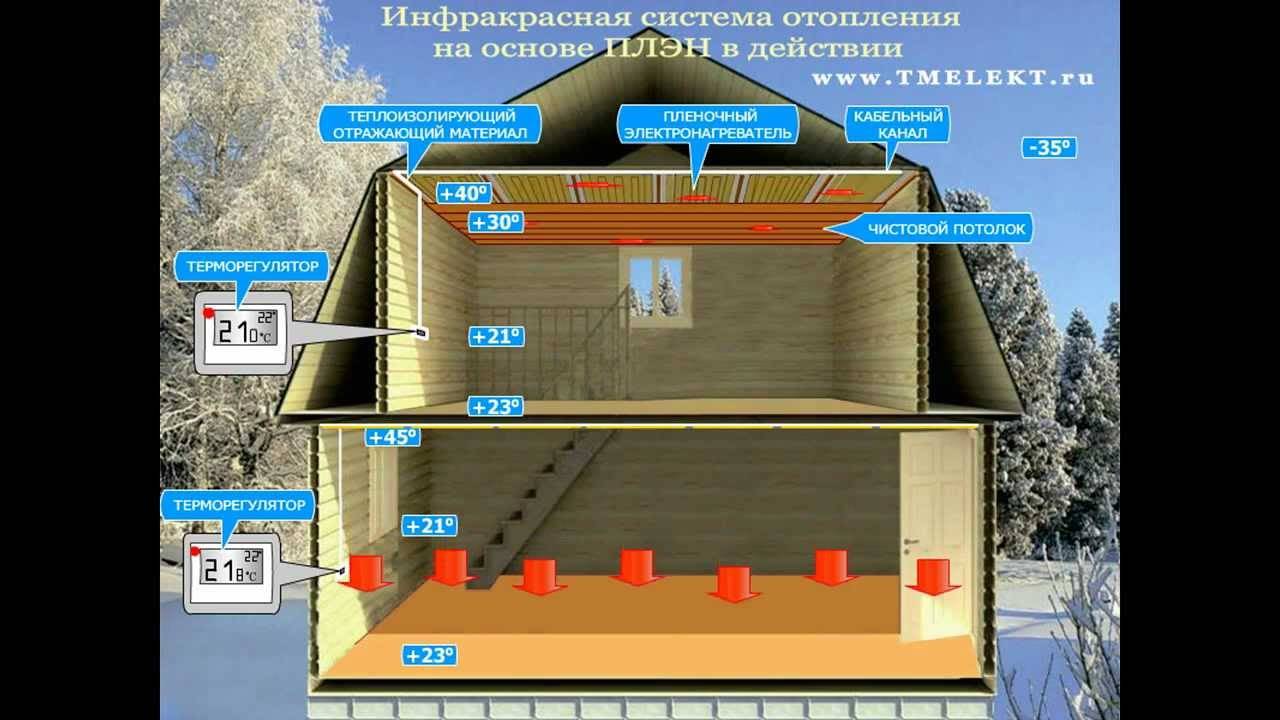

Циркуляция тепла в сравнении с обычным отоплением. Нажмите на фото для увеличения.

Отопление ПЛЭН при правильной установке позволяет распределять лучи тепла по всей комнате

Важно учитывать высоту потолков и площадь помещения и, исходя из расчетов, правильно распределить систему

Преимущества ПЛЭН

Пленочное отопление имеет ряд преимуществ.

Не требует отдельного места в помещении. Так как вся система устанавливается на потолке и занимает практически до 80% его площади, то в комнате на полу и на стенах место остается абсолютно свободным.

Кроме удобства использования, такое инновационное электрическое отопление полезно и с экономической точки зрения. Оно потребляет достаточно мало энергии. Обусловлено это продуманным устройством потребления электроэнергии. Система ПЛЭН, достигнув указанной на регуляторе температуры, переходит в экономный режим и отключается до тех пор, пока температура не начнет падать, затем снова автоматически включается и набирает потерянные градусы.

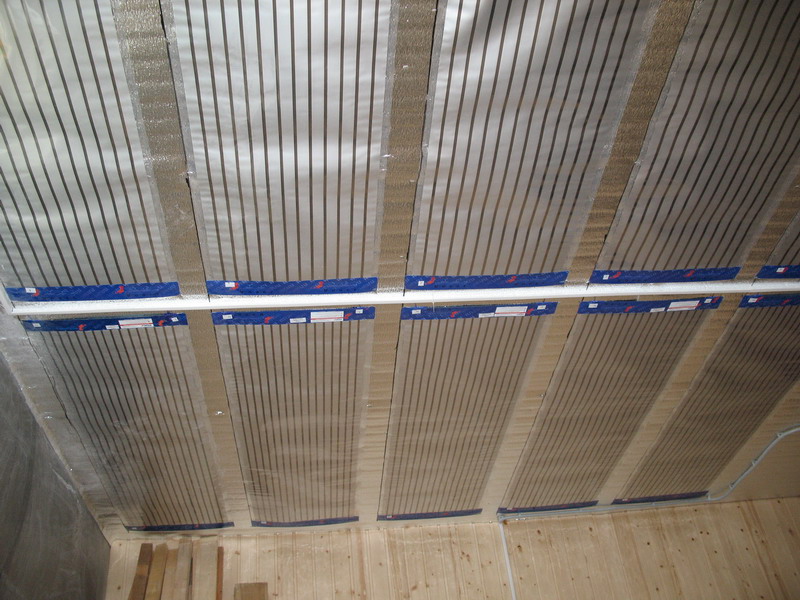

Потолочное расположение ПЛЭН. Нажмите на фото для увеличения.

Если все же по какой-то причине повредится проводник и пленка перестанет прогреваться, ее легко сменить на новый лист. Достаточно демонтировать потолочное покрытие, убрать испорченный лист и подсоединить к системе новый. Чего не скажешь, допустим, про тот же самый теплый пол, где вся система заливается капитальной стяжкой, и в случае перегорания контактов остается только пожать плечами и искать новые методы обогрева.

Потолочное отопление удобно тем, что его можно полностью скрыть под любым строительным материалом. Пленку просто декорируют пластиковыми панелями, потолочной плиткой, навесными или натяжными потолками. Единственное ограничение в отделке потолка с системой ПЛЭН – нельзя устанавливать под зеркальные и металлические поверхности.

Отопление ПЛЭН универсальное. Его можно устанавливать как внутри частного дома, так и в любых других помещениях: в квартирах домов, учреждениях социального характера (детские сады, школы, больницы), банях, саунах, теплицах и других учреждениях.

ПЛЭН можно использовать для отопления производственных помещений. Нажмите на фото для увеличения.

Простота конструкции отопления системой ПЛЭН позволяет продлить срок эксплуатации до 30 лет.

Из-за экономного потребления энергии, отсутствия затрат на ремонт и содержания система ПЛЭН быстро оправдывает вложенные в ее установку средства.

Возможность установить отопление своими руками. Достаточны базовые знания электромонтажа и умение закреплять потолочные конструкции.

Отопление ПЛЭН обеспечивает комфорт дома: не сушит воздух и не сжигает кислород. Система работает бесшумно и не выделяет продуктов сгорания.

Теплый пол на основе ПЛЭН. Нажмите на фото для увеличения.

Для того чтобы убедиться в удобстве и простоте этого отопления, достаточно посмотреть на его технические характеристики:

1. Потребление тока – не более 1 Ампер.
2. Длина волны инфракрасного излучения – 9 мкм.
3. Мощность – 180 Вт.
4. Максимальная температура нагревания на поверхности листа – 45 градусов.
5. Вес одного квадратного метра – всего 700 г.

Это основные технические характеристики, показывающие, насколько проста система ПЛЭН и насколько она экономна в плане энергопотребления, а небольшой вес способствует легкому монтажу даже в одиночку.

Как сделать расчет мощности отопления и рассчитать тепловые потери

Если допустить, что начальная температура в помещении ниже (например, +16°C), чем установленная на терморегуляторе ПЛЭН (+20°C), то контакты терморегулятора замкнутся, и на ПЛЭН будет поступать питание, а пленка будет нагреваться.

К слову, по нормативам монтажа ПЛЭН нужно закрывать не 80% поверхности потолка, а 65%-100%, в зависимости от климатической области. Для Урала, например это значение составляет 60%-65%.

Мощность 1 м² ПЛЭН – около 200 ватт, а это значит, что удельная мощность на всю площадь будет составлять:

То есть, при работе отопительной системы на каждый 1 м² поверхности пола начинает воздействовать поток тепловой энергии мощностью в 130 ватт.

При работе ПЛЭН воздух в обогреве помещения участия не принимает, так как тепло передается прямо, без посредников, от пленки на пол.

У дерева очень высокий коэффициент черноты (соотношение энергий излучения тепла «серого тела» к излучению «абсолютно черного тела») – 0,7-0,9, то есть, почти все тепло энергии будет поглощено поверхностью пола, а отраженная его часть поглотится другими предметами в помещении.

Как результат – температура абсолютно всей поверхности пола повысится.

Воздух от контакта с полом начнет нагреваться и подниматься вверх, но на него оказывает давление более холодный и плотный воздух в верхних слоях. Происходит диффузия слоев, то есть – их перемешивание.

Таким образом, все помещение наполнится теплым воздухом. Как только температура воздуха на высоте 1,5 метров достигнет +20°C по условиям задачи, терморегулятор сработает и отключит ПЛЭН.

Этот процесс будет проходить циклически, так как воздух забирает тепло у поверхности пола довольно медленно, и пол, которые накопил достаточное количество энергии и перестав его получать, начнет отдавать накопленное тепло и остывать.

В какой-то момент температура воздуха у терморегулятора упадет до +19°C, и он снова включится. Но второй цикл обогрева будет протекать намного быстрее, так как перепад температур всего 1°C.

Все предметы в помещении конструкции уже нагреты, и их повторный нагрев пройдет быстрее.

Расход электроэнергии

Комплексные испытания ПЛЭН проводились в 2008 году в техническом университете Стамбула.

Опыт проходил в специальной камере объемом 48 м³ (3х4х4 метра). Все шесть плоскостей куба имели встроенные металлические трубки, наполненные водой.

На потолке камеры были установлены пять обогревателей элементов ПЛЭН с максимальной мощностью 2650 ватт.

Две стены камеры были снабжены циркуляцией воды при помощи чиллера. Так как температура 2-х из шести плоскостей оставалась постоянной, в ходе исследований были установлены фиксированные тепловые потери, которые можно рассчитать по следующей формуле:

• К=5. Это коэффициент теплопередачи воздуха.
• А – площадь всех плоскостей (28м²) с постоянной температурой (+15°C, +12°C и +8°C) и 52 м² с изменяемой температурой, которая зависела от работы нагревательных элементов.

По условиям задачи начальная температура +20°C устанавливалась настенным воздушным терморегулятором. Параметры температуры в камере запоминались каждые полминуты. Таким же образом проводились эксперименты с тепловыми потерями 3000 ватт (+12°C) и 3400Вт (+8°C).

Был замечен интересный факт – при отоплении конвективным способом при превышении тепловых потерь над мощностью системы отопления комната должна постепенно остывать, но в опыте при заданной мощности системы 750 ватт (3400Вт – 2650Вт) температура в помещении не только повысилась до нужных +20°C, но иногда срабатывал терморегулятор, отключая систему.

Ниже приведены результаты испытаний:

При тепловых потерях 156 Вт/м²:

• Температура на остывающих плоскостях – +15°C.
• Тепловые потери в комнате – 2500 ватт.
• Время работы отопительной системы – полторы минуты.
• Время отключения – 1 час 27 минут.
• Потребление электричества для 1 м² – 17 Вт/м².
• При тепловых потерях 198 Вт/м²:

• Температура на остывающих плоскостях – +12°C.
• Тепловые потери помещения -3000 ватт.
• Время работы системы – 16 минут.
• Время отключения – 38,5 минуты.
• Потребление электричества для 1 м² – 48,61 Вт/м².

Отопление Зебра: виды, плюсы и минусы использовния, монтаж, цены

Зебра – энергосберегающая система отопления

Для обогрева частного дома используют различные системы. Среди них наиболее оптимальным и экономичным вариантом считается отопление Зебра. Оно имеет высокие технические характеристики, отличается хорошими эксплуатационными качествами.

Зебра — энергосберегающая система отопления, основанная на инфракрасном лучении. Представляет собой материал, покрытый с 2 сторон ламинированной пленкой и алюминиевой фольгой. Для того чтобы тепло не выходило из здания располагают прибор под потолок или на полу. Принцип функционирования осуществляется по типу воздействия солнечных лучей. Нагреваются предметы в комнате, а не воздух в ней.

При включении начинает поступать электрический ток. После его прохождения через нагреватель происходит выделение теплоты. Исходящие лучи обогревают окружающие предметы, при остывании они начинают выделять тепло. При остывании они выделяют тепло, в результате чего постоянно поддерживается комфортная температура.

Виды и применение

Из обзора систем электрического отопления дома Зебра видно, что они различаются по способу установки. Выделяют следующие типы:

1. Потолочный нагреватель Зебра (многие знают его под названием «ПЛЭН»). Максимальная температура обогрева составляет не более 45 °C. Такое крепление позволяет добиться равномерного нагрева комнаты. Системе отопления пленочной Зебра на потолке достаточно работать от 5 до 15 минут в час для поддержания комфортной температуры. Размещение регулятора значительно снижает затраты на электроэнергию. Наиболее востребован нагреватель в частных домах, коттеджах, пригородных кафе, на базах отдыха, АЗС.

2. Пленочные полы Зебра прогреваются до 45 °C всего за несколько минут и передают свое тепло напольному покрытию. Работают до пределов, выставленных на терморегуляторе, при снижении температуры он запускает оборудование по новому циклу. По отзывам отопление Зеброй для пола позволяет усилить действие радиаторов или других приборов, использующихся в качестве основного обогрева, отдельно применяется только в южных регионах. Устанавливается в жилье и офисах, отлично подходит для ванных комнат и коридоров.

Свойства системы отопления

Технические характеристики отопительной системы Зебра сводятся к следующим показателям:

• Класс защиты IP44 позволяет устанавливать прибор в помещениях с высокой влажностью, например, в сауне, бассейне.
• Питается от обычной электросети в 220 Вт.
• Волновой диапазон безопасный и составляет от 8,9 и 9,5 мкм. Этого достаточно чтобы обеспечить поглощение телом человека тепла.
• Потребляемая мощность колеблется от 12 до 22 кВт.

Из описания отопления ИК Зебра габариты составляют: толщина – не менее 1 мм, ширина – 0,5 м, длина – 0,85-4,6 м.

Достоинства и недостатки системы Зебра

К преимуществам относят:

1. Безопасность – инфракрасные лучи не наносят вреда человеку.
2. Надежность – не требует обслуживания в течение всего срока функционирования, не нужно замораживать и проводить профилактические работы.
3. Долговечность – отопление пленочное инфракрасное Зебра может прослужить в течение 50 лет, производители дают срок гарантии не более 10.
4. Комфорт – удобно использовать за счет наличия регулятора, помогающего поддерживать оптимальную температуру.
5. Экологичность – не высушивает воздух, в помещении поддерживается нужная влажность, поэтому пойдет для детских комнат.

Отзывы об отоплении пленочном потолочном Зебра свидетельствуют о том, что это экономически выгодное оборудование. Затраты на его установку ниже в 3 раза, чем при выборе газового или электрического обогрева.

Среди недостатков пользователи отмечают высокую стоимость. Купить систему отопления PLEN-ZEBRA можно за 330 руб/м2. Так же бывают неполадки с электрикой. В зимнее время при работе на полную мощность периодически выбивает оборудование.

Как устанавливать?

Инструкция по монтажу пленки Зебра содержит следующие этапы:

• Подготовка напольного покрытия. Оно очищается от мусора и выравнивается. Если необходимо, то осуществляют демонтаж старого пола.
• Укладка теплоотражателя.
• Нарезка пленочного материала, его укладка. Для нормального функционирования системы отопления инфракрасной пленочной «Зебра Эво-300» ее необходимо располагать без нахлеста, от стен следует отступать 10-15 см.
• После монтажа всех элементов можно проверить работоспособность установки. Если вы боитесь ее испортить, то вызовите электрика, который выполнит правильное подключение.
• На заключительном этапе делают декоративное оформление, укладывают напольное покрытие. Работы проводятся аккуратно, чтобы не повредить контакты.

После этого нагреватель готов к использованию.

Цена плёночной системы Зебра
