Схема переключения реверсивного рубильника ABB. Щит ABB Mistral.
Далее на каждую фазу устанавливается УЗМ-51М для защиты от перенапряжений и обрыва нуля. После УЗМ-51М устанавливаем в щит ABB на каждую фазу устройство защитного отключения (УЗО) с номинальным током 40А и током утечки 30 мА, для защиты от поражения человека током и пожара.
Затем от УЗО подключаются двухполюсные автоматы с характеристикой “В”. То есть у нас щит ABB получился следующим: первая дин-рейка – вводная группа, вторая дин-рейка – одна фаза, третья дин-рейка – вторая фаза и четвертая дин-рейка – третья фаза. Думаю, что такое расположение автоматики в щите ABB на 72 модуля достаточно интуитивно понятным.
Комплектующие электрощита ABB после того, как их установил в щит ABB на дин-рейки, фиксируются специальными ограничителями. Чтобы в щите ABB УЗО и автоматы не расползались по дин-рейкам в разные стороны и прилегали плотно друг к другу.
Верхние контакты автоматов в щите ABB подключаются от УЗО специальной шиной (гребенкой) ABB на 63А. В нашем случае шина ABB у нас двойная L1/L2(N), т.е. для фазы своя шина (гребенка), а для нуля N своя.
Гребенка ABB состоит из двух медных шин, контакты одной из шин изогнуты. Шины ABB я заказываю на 58 модулей и уже в зависимости от схемы обрезаю до необходимого количества автоматов или УЗО. На фото видно, что медные шины можно вынуть из корпуса гребенки и обычными ножницами по металлу отрезать необходимой длины. Пластиковый корпус гребенки ABB отпиливаю небольшой ножовкой по металлу.
После того, как подключил в щите ABB рубильники, УЗМ, УЗО и автоматы, мы берем нашу раму с дин-рейками и устанавливаем в щит ABB, прикрутив раму к корпуса щита ABB саморезами.
Далее соединяю наши клеммные блоки для защитного проводника PE проводом ПВ3 (ПУГВ) сечением 10 кв.мм. желто-зеленого цвета.
Конечно, я проверяю, правильно ли был собран щит ABB Mistral 65. Подключаю к вводному рубильнику кабель под напряжением, и т.к. щит ABB Mistral 65 у нас трехфазный, а сеть в квартире однофазная, то делаю перемычку на другие контакты вводного рубильника АББ, затем также подключаю питание электрощита АББ к реверсивному рубильнику со стороны резервного ввода электричества (бензогенератор). Всё работает, нигде ничего не замкнуло, напряжение на отходящих автоматах в щите ABB Mistral 65 есть и в норме.
Прикручиваю верхнюю часть щита ABB Mistral с дверцами и закрываю пустоты в щите ABB заглушками для пластронов. Заглушки в щит ABB установлены специальные, именно для шкафов Mistral65.
Затем снова настает “типографская” часть работ. В щит ABB, на его пластроны я наклеиваю обозначения автоматики, чтобы было понятно, что у нас включает щит ABB, от каких автоматов запитаны потребители в доме. Способ изготовления маркировки автоматики в щит ABB, тот же самый, о котором было написано выше: двойной скотч, канцелярский нож, прозрачный скотч и металлическая линейка.
Аккуратно наклеиваю обозначения автоматов, вольтметра, рубильников, УЗМ и УЗО на пластроны в щит ABB Mistral.
Вот собственно и всё, сборка трехфазного щита ABB Mistral для частного дома завершена. Затем я доделываю документацию на щит ABB (пояснительная записка с рекомендациями и схемами, товарные чеки от поставщиков, накладные, паспорта и формуляры на автоматы, УЗО и другие устройства, кладу комплект наклеек “молния” и “напряжение”, сам я не наклеиваю, т.к. заказчик сам решит, куда и надо ли, вообще, их наклеивать).
Коробку от щита ABB я не выкидывал, поэтому готовый щит ABB упаковываю в нее. Наклеиваю предупреждающие бумаги, о том, с какой стороны лучше открыть коробку щита ABB, чтобы, например, не поцарапать ножом дверцу.
Отправляю щит ABB транспортной компанией “Деловые Линии” заказчику электрощита, сканирую накладную и по электронной почте, по номеру накладной заказчик может отслеживать местонахождение электрощита. Электрощит в обязательном порядке страхую, хотя каких-либо неприятных ситуаций с пропажей или порчей груза не было.
Конструкция и элементы электрощита
Элементы электрощитка
Для трехфазного щита с мощностью 15 киловатт и мощностью потребления 15 кВт/ч понадобятся следующие комплектующие:
- Прибор учета электроэнергии. Счетчик устанавливается в щитке сразу. Для домашней сети подойдут электронные модели, отличающиеся высокой точностью и надежностью. Они работают по нескольким тарифам, выводят данные на цифровой дисплей.
- Электрощит. Представляет собой бокс различных габаритов. Уличный вариант должен иметь DIN-рейку, замок, смотровое отверстие для снятия показаний. Оптимальный уровень пыле- и влагозащиты – IP 54, толщина стенок – 1 мм.
- Дифавтомат на вводе. Подойдет трехполюсная модель, подключаемая к трем фазам.
- УЗО. Элемент защиты от возникновения опасного потенциала на корпусе прибора.
- Выключатель автоматического типа. В частном доме на ввод понадобится устройство в 25 А, для системы освещения – на 6,3 или 10 А, для силовой цепи – 16 А. Мощность такого переключателя – от 7 киловатт.
- Реле напряжения. Предотвращает поломки бытового оборудования при колебаниях напряжения.
- Измерительные устройства. Вольтметр и амперметр в одном корпусе – не обязательное устройство.
Алгоритм распределения нагрузки по трем фазам
Как уже сказано, надо собрать всю однофазную нагрузку и распределить ее равномерно между фазами. Причем фокус в том, чтобы подобрать все так, чтобы мощные приборы, подключенные к одной фазе не вызывали отключение по перегрузке. Это возможно если суммарная мощность работающих устройств будет не больше номинала, или если эти приборы не будут работать одновременно.
Квартирный щит 380 В может быть и не очень большим
Общие принципы группировки нагрузки для автоматов
Самая надежная и простая в обслуживании схема — когда на каждую группу потребителей или мощное устройство стоит отдельный автомат, а вкупе с ним УЗО. Но такая схема, во-первых, дорога, во-вторых, требует просто огромного шкафа, что тоже недешево. Поэтому стараются подключить несколько линий на один автомат, но объединять их надо следуя определенной логике. Иначе разобраться что к чему при срабатывании автомата будет очень непросто. Стоит придерживаться следующих правил:
- Розетки и освещение одного помещения подключать через разные автоматы. В таком случае при проблемах в одной из групп помещение не окажется полностью обесточенным.
- «Мокрые» помещения — ванну, кухню, баню — не группировать с «сухими». Во-первых, в помещениях с повышенной опасностью автоматы должны быть с другими параметрами, во-вторых, именно во влажных помещениях и возникают обычно проблемы.
- Уличное освещение и уличные розетки вообще должны быть отдельно — на отдельных автоматах. К ним можно подключить хозпостройки.
- Питание привода ворот и охранное освещение — тоже отдельные автоматы.
Сделать план трехфазного электрощита — распределить нагрузку между тремя фазами
Чтобы формировать группы было проще, составляете список линий и нагрузку на них. Должно быть указано помещение, название линии и мощность подключенной нагрузки. Глядя на эту таблицу, следуя описанным выше правилам, собираете группы. При этом надо еще следить чтобы нагрузка была распределена более-менее ровно.
Читать также: Как согнуть квадратный профиль
Проверка групп
После того как вы на бумаге набросали группы, проводите проверку. Садитесь и думаете, что будет, если сработает каждый из автоматов, насколько катастрофичными будут последствия для каждого помещения.
Щит на 380 В для частного дома своими руками собрать можно, но надо сначала придумать как распределить нагрузку
Например, если в двухэтажном коттедже подключить все розетки первого этажа и освещение второго на один автомат, и освещение первого, розетки второго на другой, а технику на третий, то при срабатывании любого из автоматов ситуация будет аховой.
Вот в таком русле проигрываем ситуации с отключением каждого автомата. Желательно, чтобы в помещении оставались или рабочие розетки или они были в соседнем. Тогда, при необходимости, можно будет и оборудование подключить и освещение.
Сегодня очень часто частные дома стали подключать к трехфазной электросети. Также в некоторых новых многоэтажках в квартиры начали заводить три фазы вместо одной как раньше. Как правило, при данном подключении местные сетевые компании выделяют на дом или на квартиру мощность 15 кВт. Это означает, что номинал вводного автоматического выключателя должен быть 25 А. Для небольших офисов, кафе и т.д. выделяют большую мощность. Поэтому в их щитах номиналы вводных автоматов будут совершенно другими.
Подключение к 3-х фазной электросети обуславливает установку трехфазных электрощитов. Ниже разберем пять разных вариантов простых трехфазных схем для распределительного щита.
Все схемы простые и носят рекомендательный характер. Они наглядно показывают суть самих подключений разных защитных устройств в одном щитке. К разработке схемы каждого щита нужно подходить индивидуально, так как у всех условия разные. Система заземления в представленных вариантах TN-S.
Несколько полезных советов по сборке щита
При сборке электрического щита необходимо использовать только качественную и надёжную электротехническую продукцию
Не стоит обращать внимание на более дешёвые китайские аналоги, личная безопасность гораздо важнее
Для подключения проводов к автоматам лучше всего применять специальные наконечники для опрессовки. Конечно тогда придётся приобрести и клещи, с помощью которых выполняется обжим, но их стоимость не слишком высокая.
Использование изолирующей ленты уже не актуально, многие электрики используют исключительно термоусадочные трубки. Такой расходный материал удобен и надёжен и не обязательно приобретать строительный фен, можно воспользоваться обыкновенной зажигалкой.
Для удобства эксплуатации все элементы электрического шкафа должны быть промаркированы. Только тогда можно будет быстро и легко отключить напряжение в определённой комнате. Можно делать пометки на корпусе устройства или сделать небольшие таблички и закрепить их на изделии с помощью скотча.
Характеристики и специфика трехфазной сети

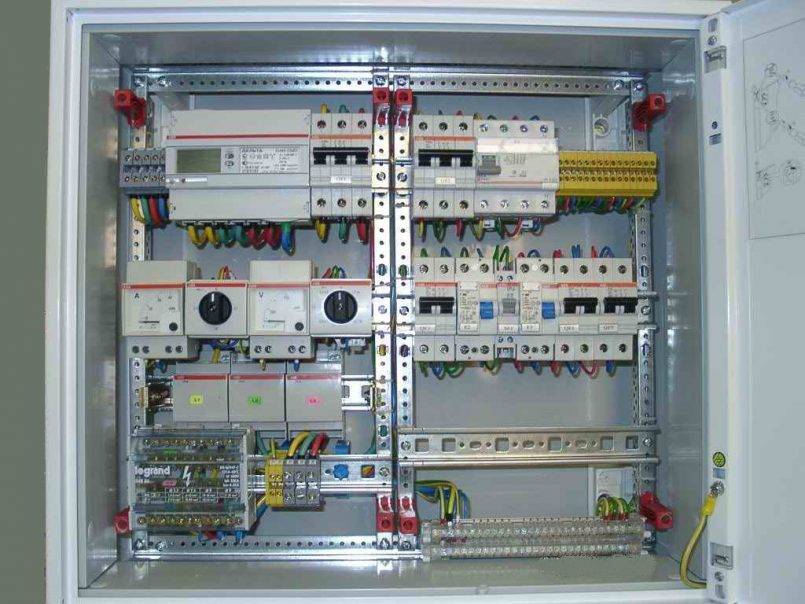

Электрощиток в трехфазной сети
Электрическая сеть на 380 В предназначена для подсоединения трехфазного и однофазного оборудования. В случае с трехфазным подсоединение происходит на 3 фазы и нейтраль для равномерного распределения нагрузки мощной бытовой техники.
Наличие трех фаз позволяет использовать 4-5-жильные провода с меньшим сечением и дифавтоматы на 3-4 полюса. Выделенная мощность для сети 380 В разделяется поровну по фазам. То есть, если выделено 18 кВт, каждая фаза будет по 6 кВт.
При помощи автомата трехполюсного или четрыехполюсного типа осуществляется обесточивание линии в случае повышенной нагрузки одной фазы. С учетом временной задержки дифавтомата требуется правильно распределить данную нагрузку.
Подбор номинала автоматического выключателя по сечению провода
Определив номинал автомата, исходя из мощности «подвешенной» нагрузки, необходимо убедиться в том, что электропроводка выдержит соответствующий ток. В качестве ориентира можно воспользоваться нижеприведённой таблицей, составленной для медного провода и однофазной цепи (таблица 3):
Как видим, все три показателя (мощность, сила тока и сечение провода) взаимосвязаны, поэтому номинал автомата можно, в принципе, выбирать по любому из них. В то же время необходимо убедиться, что все параметры стыкуются между собой, и при необходимости сделать соответствующую корректировку.
При любом раскладе следует помнить следующее:
- Установка чрезмерно мощного автомата может привести к тому, что до его срабатывания электрооборудование, не защищённое собственным предохранителем, выйдет из строя.
- Автомат с заниженным числом ампер способен стать источником нервных стрессов, обесточивая дом или отдельные помещения при включении электрочайника, утюга или пылесоса.
Правила присоединения объекта к электросетям
Согласования проекта подключения объекта к электрическим сетям выполняется после представления в РЭС схемы расположения электроприборов и инженерного оборудования, с указанием общей потребляемой мощности. Этот план необходим для правильного расчета необходимого сечения жил провода, подводящего электрическую энергию к дому, даче или участку, а также для подбора электрооборудования. Схема дает возможность получить разрешительный документ на присоединение объекта к ЛЭП.
Схема будет необходима для подбора сечения жил кабеля электрической проводки и параметров приборов и электротехнического оборудования. А также ее наличие обязательно для получения разрешения на подключения к близлежащей ЛЭП. При расчете показателей потребляемой энергии, лучше всего сделать определенный запас по мощности, что позволит в дальнейшем подключать дополнительную технику. Конечным этапом всех этих процедур является заключение договора с подразделением РЭС на присоединение к основной ЛЭП. Неотъемлемой частью договора являются технические условия.
После проведения работ сотрудниками РЭС по технологическому присоединению объекта к линии подачи электроэнергии, представитель компании оформляет акт, который является основанием для заключения договора на снабжение электрической энергией. Подключение могут осуществлять только работники РЭС, в противном случае может быть наложен крупный штраф. Для дач, входящих в состав садовых товариществ, подключение осуществляет штатный электрик объединения.
Получение разрешения на подключение к местной электросети
Сначала Вам необходимо пройти приемо-сдаточные испытания (техническое обследование объекта, где был осуществлен электромонтаж). Если результат окажется положительным, Вам выдадут «Акт допуска на подключение», на основании которого Владелец электросети должен подключить Ваш жилой объект.
Правила подключения к сети описаны в ПП РФ 861 от 27.12.2004 г и его многочисленных редакциях (обновлялся вплоть до 2015 года).
Энергоснабжающая компания обязана выполнить подключение к электросети для объектов мощностью до 15 кВт, независимо от наличия такой возможности у неё. Подключение с выделенной мощностью до 15 кВт, а протяженность линии не более 500 метров стоит 550 рублей. За эти деньги вы получите ТУ на подключение. После сборки вводно-распределительного щита, вам нужно обратится в РЭС и вызвать инспектора для его опломбировки, далее электрики должны подключить ваш «ящик» к электричеству – опоре ВЛЭП.
Этот вопрос наглядно рассмотрен на видео:
Вот мы и рассмотрели, как должна быть выполнена электропроводка в доме своими руками. Надеемся, предоставленная пошаговая инструкция была понятной и полезной, а видео уроки помогли лучше понять весь процесс электромонтажа!
Также читают:
- Как сделать заземление в частном доме
- Как собрать электрический щит своими руками
- Как самостоятельно подключить участок к электричеству
05.11.2019

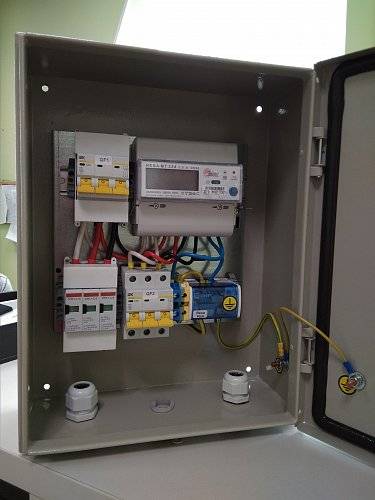

Простая схема подключения электрощита частного дома 15 кВт
Самый простой-бюджетный вариант сборки щита учета представлен ниже. Здесь используется лишь самые необходимые элементы:
2. Бокс пластиковый 3 модуля, с проушинами для пломбы
3. Трехполюсный Защитный автоматический выключатель, характеристика С25 (для выделенной мощности в 15кВт нужен именно этот номинал)
4. Прибор учета электрической энергии (счетчик) 3-фазный 380В
5. Блок распределительный коммутационный, возможностью подключения проводов сечением до 16мм.кв.

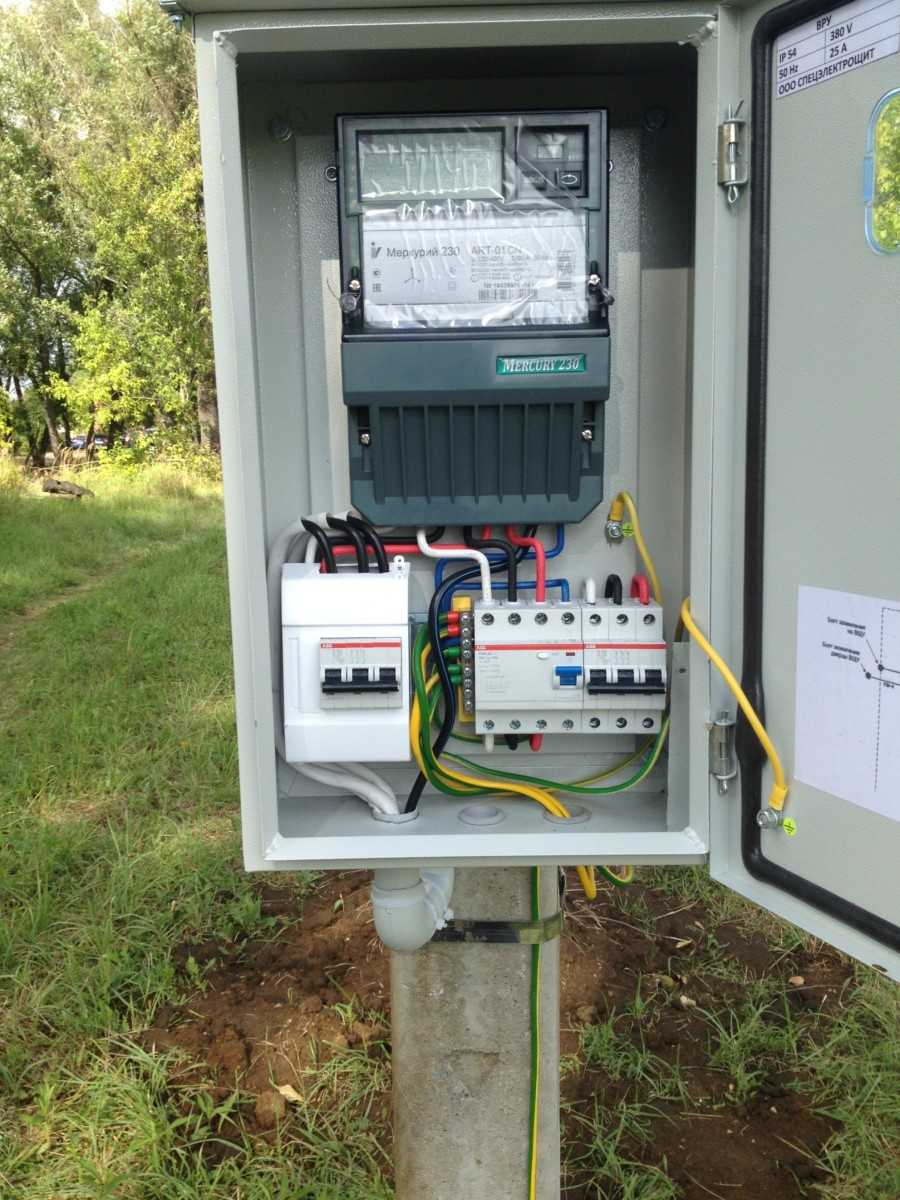

Простой щит учета, система заземления TT
Этот вариант чаще используется как временный, например, для подключения бытовки на время строительства, так как имеет мало средств защиты.

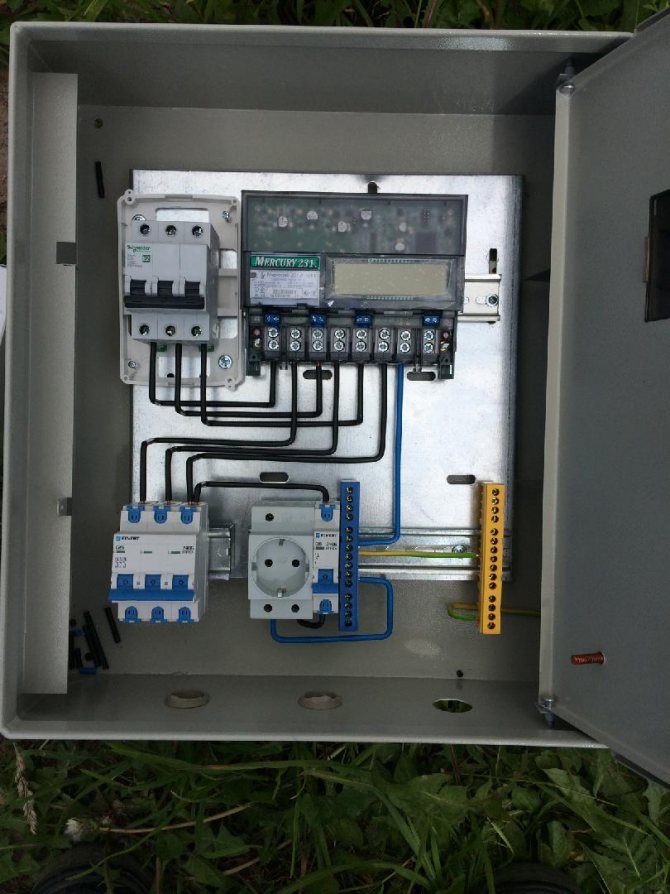

Для своего дома, в котором вы планируете постоянно жить, даже для дачного, я советую применять следующую сборку:
Алгоритм распределения нагрузки по трем фазам
Как уже сказано, надо собрать всю однофазную нагрузку и распределить ее равномерно между фазами. Причем фокус в том, чтобы подобрать все так, чтобы мощные приборы, подключенные к одной фазе не вызывали отключение по перегрузке. Это возможно если суммарная мощность работающих устройств будет не больше номинала, или если эти приборы не будут работать одновременно.
Квартирный щит 380 В может быть и не очень большим
Общие принципы группировки нагрузки для автоматов
Самая надежная и простая в обслуживании схема — когда на каждую группу потребителей или мощное устройство стоит отдельный автомат, а вкупе с ним УЗО. Но такая схема, во-первых, дорога, во-вторых, требует просто огромного шкафа, что тоже недешево. Поэтому стараются подключить несколько линий на один автомат, но объединять их надо следуя определенной логике. Иначе разобраться что к чему при срабатывании автомата будет очень непросто. Стоит придерживаться следующих правил:
- Розетки и освещение одного помещения подключать через разные автоматы. В таком случае при проблемах в одной из групп помещение не окажется полностью обесточенным.
- «Мокрые» помещения — ванну, кухню, баню — не группировать с «сухими». Во-первых, в помещениях с повышенной опасностью автоматы должны быть с другими параметрами, во-вторых, именно во влажных помещениях и возникают обычно проблемы.
- Уличное освещение и уличные розетки вообще должны быть отдельно — на отдельных автоматах. К ним можно подключить хозпостройки.
Питание привода ворот и охранное освещение — тоже отдельные автоматы.
Сделать план трехфазного электрощита — распределить нагрузку между тремя фазами
- Отдельные линии электропитания и отдельные автоматы и УЗО ставят и на мощную бытовую технику (электроплиты и электродуховки) и на ту, в которых используется вода. На крайний случай, можно скомпоновать, скажем стиральную и посудомоечную машину. Можно также в одну группу объединить проточный и накопительный водонагреватель, но при условии, что они не будут включаться одновременно, так как с высокой вероятностью спровоцируют отключение по перегрузу. Причем их можно подключать на один автомат только при условии, что они смонтированы в одном помещении, иначе ничего вы при повреждении не поймете.
Чтобы формировать группы было проще, составляете список линий и нагрузку на них. Должно быть указано помещение, название линии и мощность подключенной нагрузки. Глядя на эту таблицу, следуя описанным выше правилам, собираете группы. При этом надо еще следить чтобы нагрузка была распределена более-менее ровно.
Проверка групп
После того как вы на бумаге набросали группы, проводите проверку. Садитесь и думаете, что будет, если сработает каждый из автоматов, насколько катастрофичными будут последствия для каждого помещения.
Щит на 380 В для частного дома своими руками собрать можно, но надо сначала придумать как распределить нагрузку
Например, если в двухэтажном коттедже подключить все розетки первого этажа и освещение второго на один автомат, и освещение первого, розетки второго на другой, а технику на третий, то при срабатывании любого из автоматов ситуация будет аховой.
Вот в таком русле проигрываем ситуации с отключением каждого автомата. Желательно, чтобы в помещении оставались или рабочие розетки или они были в соседнем. Тогда, при необходимости, можно будет и оборудование подключить и освещение.
https://youtube.com/watch?v=jaB-iPXHZFs
Это интересно: Как демонтировать старую электропроводку
Виды щитов
Щиты бывают нескольких типов:
- Навесные, накладные (ЩРН);
- Встраиваемые (например, Ekinoxe);
- Напольные.
Навесные монтируются на стены здания, встраиваемые – в ниши домов
Стоит обратить внимание, чтобы защитить коттедж, выгоднее использовать именно нишевые модели. Напольные являются самыми большими, их устанавливают на пол
Фото — размеры корпусов
Фото — размеры корпусов
Для выезда профессиональные электрики используют переносной РЩ, который ничем не уступает своим «стационарным» аналогам. Его подключение осуществляется непосредственно через автоматы. Чтобы правильно определить напряжение в сети, используется световая индикация. Сейчас такие модели представлены компаниями Legrand и ИЭК.
Предлагаем рассмотреть, какие еще существуют распределительные щиты и их технические характеристики.
Фото — модель с трехфазным счетчиком
ЩУРН 3-48 – трехфазный настенный учетно-распределительный щит, используется для установки на этажах или в частных домах.
| Толщина стенки, мм | 0,8, материал – металл (легированная сталь) |
| Тип | Встраиваемый |
| Счетчик | Трехфазный |
| Количество вводов | 5 |
| Сечение проводов, мм | 22 |
| Число модулей | 48 |
| Вес, кг | 11,6 |
Навесной (накладной) щит АВВ (АВВ) STJAT 22E:
| Толщина стенки, мм | 0,8 м, материал – пластик |
| Тип | Настенный |
| Счетчик | Трехфазный |
| Количество вводов | 5 |
| Число модулей | 48 |
Вводно-распределительный щиток типа ЩО-70:
| Напряжение, В | До 400 |
| Ток, А | От 600 до 2000 |
| Дополнительные элементы | Блок АВР |
| Климатическое исполнение | УЗ |
| Тип | Напольный |
Это специальная модель. Для обеспечения непрерывности работы устройство оснащается блоками АВР. Панели объединяются шинами, что помогает увеличить место для установки дополнительных элементов (автоматических выключателей и счетчиков). Модели такой серии, в большинстве случаев, устанавливаются в частных или многоквартирных домах.
Фото — напольный тип
Щиты типа ЩМП-01 – это модели с монтажной панелью. Благодаря небольшим габаритным размерам их можно установить в нишу на этаже или в квартире, также его применяют как уличный для дачи или частного дома. Такой настенный электрощит имеет очень высокий класс защиты от негативного воздействия внешней среды. Дополнительная комплектация включает в себя специальный почтовый замок, который защитит прибор от проникновения.
Их аналогом является ЩРНМ-2 – это навесной (наружный, уличный) щит с монтажной панелью. Ключевым отличием от модели выше является возможность убрать монтажные панели для установки другой автоматики. Высокий класс защиты IP-54 позволяет устанавливать их на стенах здания. Дверца защищена замком.
Если требуется установка распределительного щита для монтажа компонентов «умного дома», то рекомендуется использовать пластиковый слаботочный щит типа Volta. Он рассчитан на 17 модулей, у модели есть встроенный 4-рядный щиток, оснащенный выключателями для управления система «smart house».
ЩРН-12 – щит распределительный навесной (внутренний), оснащенный 12 модулями. В продаже есть модели с количеством модулей от 9. Это идеальный вариант для защиты гаража или дачи от перепадов напряжения. Тип – трехфазный, номинальные показатели напряжения и частоты тока – 380/70.
ОЩВ-3-63-6-0 36 УХЛ4 IP31 (либо ЩРВ):
| Тип | Навесной, встраиваемый |
| Толщина стенки, мм | 1,2 |
| Напряжение, В | 380 |
| Частота, Гц | 50 |
| Максимальное напряжение изоляции, В | 600 |
| Класс заземления | TN-S |

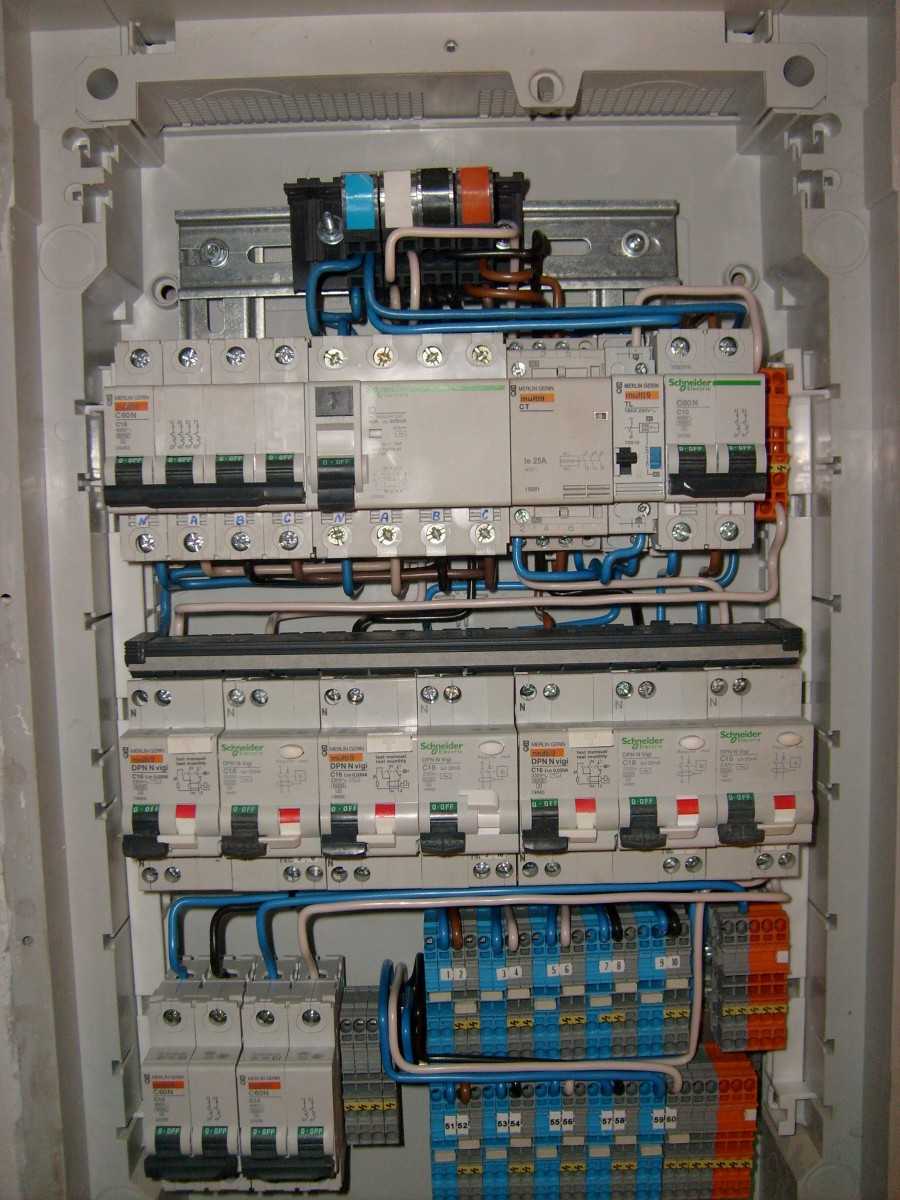

Распределительные электрические щиты и шкафы производства Schneider Electric МОД пользуются большой популярностью: у них простой монтаж, легкая сборка и высокий уровень качества. Международный сертификат утверждает, что срок службы оборудования Шнайдер Электрик более 30 лет. К примеру, модель Mini Pragma IP40 – имеет 1 ряд панелей, на которые можно установить 6 модулей. Идеально подойдет для управления розетками или светильниками в здании. Высокий уровень защиты позволяет монтировать в помещениях с повышенной влажностью.
Купить распределительный щит в сборе можно практически в любом магазине электрических товаров, цена будет зависеть от назначения и количества модулей. В Москве и СПб средняя стоимость модели Mini Pragma IP40, к примеру, варьируется в пределах от 8000 до 9000 рулей.
Видео: как делают распределительный щит
https://youtube.com/watch?v=shfdpRb3kXY
Особенности электрического щита

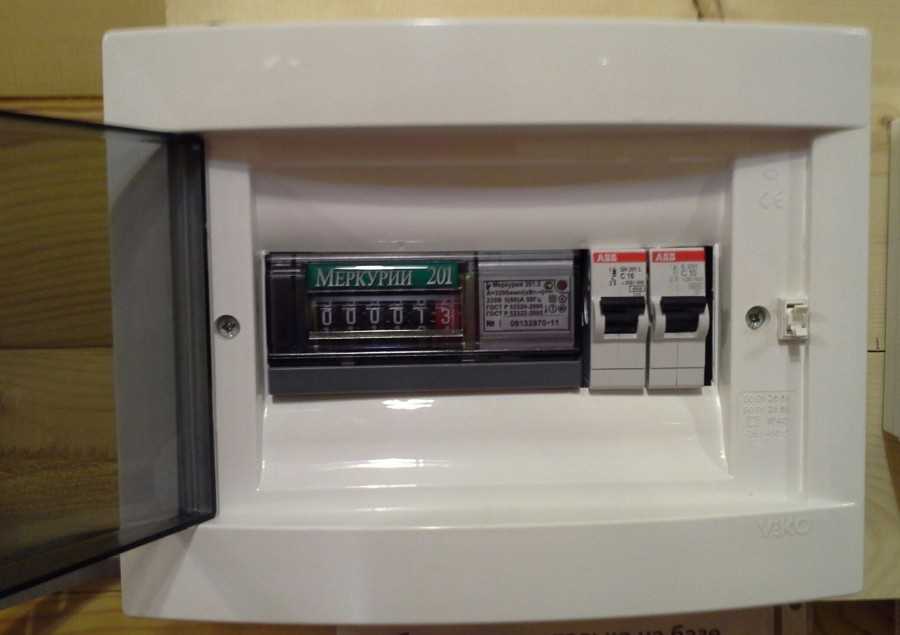

Электрический щиток с автоматами представляет собой ящик из пластмассы или металла, в котором размещаются электроприборы. В обязательном порядке устанавливаются:
- основной выключатель;
- счётчик расхода электричества.
Входной автомат, равно как и счётчик, должен пломбироваться. Кроме перечисленных устройств, распределительный щит оборудуют автоматическими выключателями – они защищают домашнюю сеть.
В зависимости от способа крепления распределительные щиты делят на:
- Накладные. Достоинство – простота установки.
- Встраиваемые. Требуют создание ниши в стене. Положительная сторона – экономия пространства в помещении.
Корпуса распределительных щитков
Чтобы понять, как выбрать электрический щиток правильно, рассмотрим различные модели корпусов. По требованию ГОСТа они должны быть изготовлены из металла или пластика.
Металлические щитки обладают прочностью и надежностью. Они используются, когда нужно установить много модулей. Корпус изготавливается в трех комплектациях:
- Цельнометаллический;
- Разборный;
- Каркасного исполнения.
Для уличного монтажа применяется герметичный бокс, он не пропускает влагу. А в помещениях используется обычный корпус.
Читайте здесь! Дверной звонок — обзор современных устройств, советы по выбору и подключению (115 фото)
Пластиковые электрические щитки удобнее применять в помещении. Они могут быть навесного, а также встроенного монтажа.
Нюансы пусконаладочных работ
После того, как щитовое устройство будет установлено, необходимо отключить все приборы, которыми оно оснащено. Следующие шаги:
- нагрузить все розетки;
- подать напряжение, проверить его наличие на входе, правильность фазы и нуля;
- поочерёдно произвести проверку УЗО и дифавтоматов;
- оценить напряжение на входе и выходе автоматов;
- проверить поведение щитка при подключении оборудования высокой мощности;
- провести проверку розеток и выключателей.
Электрический щит требует периодических осмотров. Раз в месяц его следует открывать, подтягивать контакты, оценивать качество работы УЗО. Если щиток уставлен правильно, то он прослужит довольно долго.
Способы получения 380 Вольт из 220
Рассмотрим основные способы преобразования 220 вольт в полноценный трёхфазный ток, напряжением 380 В:
- с помощью электронного преобразователя напряжения;
- путём применения трансформатора;
- использованием трёх фаз;
- используя трёхфазный двигатель в качестве генератора;
- пользуясь конденсаторной схемой.
Преобразователь напряжения
Самый простой и надёжный способ преобразовать 220 В в 380 – купить электронный преобразователь напряжения. (см. рис. 2). Этот прибор часто называют инвертором. Гаджет прост в управлении и генерирует качественный трёхфазный ток. Правда, мощность инверторов не слишком большая, но её, как правило, хватает для большинства трёхфазных бытовых приборов.
Электрический щит – что такое и зачем нужен?
Электрический щит могут называть по-разному распределительный щит, электрический щиток, групповой щиток. Задачи электрического щита:
- принимать энергию с внешнего источника;
- распределять электроэнергию по различным группам потребителей;
- защита электропроводки от высоких токовых нагрузок и короткого замыкания;
- контроль качества энергии, по необходимости – подключение других устройств;
- обеспечение безопасности, исключая поражение электрическим током.
Небольшое по размерам устройство выполняет важные функции. Отношение к электрощиту должно быть продуманным и серьезным. В этом случае не избежать уточняющих расчетов и основ физики. Однако сложные постулаты можно донести простыми словами даже для далеких от науки людей.
