Как установить ЖБ лоток для сточной воды

Изготовление лотков для ливневой канализации своими руками

Несмотря на относительно низкую цену пластиковых водоотводных лотков, существует вариант обустройства системы еще дешевле – это изготовление желобов своими руками. Это даст возможность не только сэкономить финансы, но и получить изделие с параметрами, которые в точности соответствуют потребностям вашего участка.

Изготовление водоотводного лотка своими руками начинается с производства формы. Для этого обычно используются доски или ламинированная фанера толщиной в 10-15 мм. Из этих материалов изготавливается П-образная форма, элементы которой для большей прочности могут быть скреплены между собой с помощью металлических уголков. Если вы используете для опалубки доски, то их толщина не должна превышать 25 мм, а поверхность должна быть лишена сучков. Соединять между собой их лучше всего с помощью шурупов по дереву, они хорошо скрепляют доски под действием бетона.

После того как основная часть формы для изготовления желоба готова, делается формовочная часть. Лучше всего для этого подходит обычная пластиковая водопроводная труба, разрезанная пополам. Главное, чтобы ее поверхность была максимально гладкой, так как именно по полукруглой части желоба будет течь вода. В готовую форму заливается бетонная смесь.

Методы производства ЖБВЛ

По способу производства лотков их подразделяют на:

• Вибролитые. Для производства лотков данным способом используют вибростол (то есть, площадку, оснащенную вибратором снизу), на который помещают формы, наполненные смесью из бетона. Технология довольно проста и не требует дорогостоящего оборудования. Но изделия, изготовленные способом вибролитья, получаются не очень высокого качества. Происходит это ввиду того, что в ходе технологического процесса внешняя часть лотка получается хорошо запрессованной, чего не скажешь про его внутреннюю часть. В результате эксплуатация вибролитых лотков не отличается длительностью: они очень быстро разрушаются.
• Вибропрессованные. Именно этот способ применяют для изготовления лотков, которые в последующем будут испытывать существенные нагрузки вибрационного и механического характера (например, при строительстве оживленных автотрасс или мостов). Процесс вибропрессования заключается в следующем: специальные формы заполняют бетонной смесью и далее с помощью мощных прессов из нее удаляют воздушные пузырьки и лишнюю влагу. Изделия получаются плотными по всему объему, то есть, в них не наблюдаются пустые полости. Лотки, произведенные способом вибропрессования , стоят дороже (по сравнению с изделиями, изготовленными методом вибролитья), но качество их выше.

Особенности конструкции

По форме и геометрическим характеристикам сечения лотки подразделяются:

1. Коробчатые (К) – бетонный корпус и верх, прикрытый ливневой решёткой. Самые популярные в строительстве.

Если посмотреть на такой бетонный дренажный лоток в разрезе, то чаще всего конструкция имеет П образное сечение. Можно встретить в описании и U форму.

Допустимы радиусы скругления, а также небольшие уклоны стенок.

2. Щелевые (Щ) – закрытые лотки с узкими щелевыми отверстиями для пропуска воды.

2. Бордюрно-щелевые (БЩ)– профиль закрытого типа с одной полосой для стока дождевой воды.

3. Открытые лотки (O) – открытые лотки представляют собой конструкцию только из корпуса с открытым верхом.

Материал для водоотводного лотка подбирается из водонепроницаемых и прочных марок бетона. Для армирования выбирают арматурную сталь в соответствии с требованиями стандартов и норм строительства.

⇒ Открытые лотки нуждаются в дополнительных комплектующих: специальных пескоуловителях и защитных решётках.

ГОСТ 32955-2014

На лоток водоотводный из бетона действует стандатный государственный документ — ГОСТ 32955-2014, который содержит основную информацию по изделию. В нём определены конструктивные схемы, требования к материалам и условиях эксплуатации.

Полное название ГОСТ 32955-2014. Дороги автомобильные общего пользования. Лотки дорожные водоотводные. Технические требования

ГОСТ — основной документ при проектировании и подборе лотков для ливневого водостока.

Бетонные лотки с решетками

Лоток железобетонный водоотводный комплектуется решетками. Чугунные, стальные или пластиковые решетки устанавливаются сверху на бортики. В ряде номенклатур предусмотрены специальные упоры для лучшего крепления решетки.

Основная задача решетки – защитить ливневую систему водоотвода от попадания крупного мусора. Пластиковые пакеты – бич современной ливневой канализации. Они плотно забивают и сам лоток и пескоуловитель. Таким образом, выводят из строя водоотвод в данной местности.

Сложно представить пешеходную или автомобильную дорогу без бетонного лотка с решеткой. Открытые конструкции приводят к травмам пешеходов и велосипедистов, а также небезопасны для автомобилей. Застрявшее колесо в открытом лотке может вызвать большие неприятности.

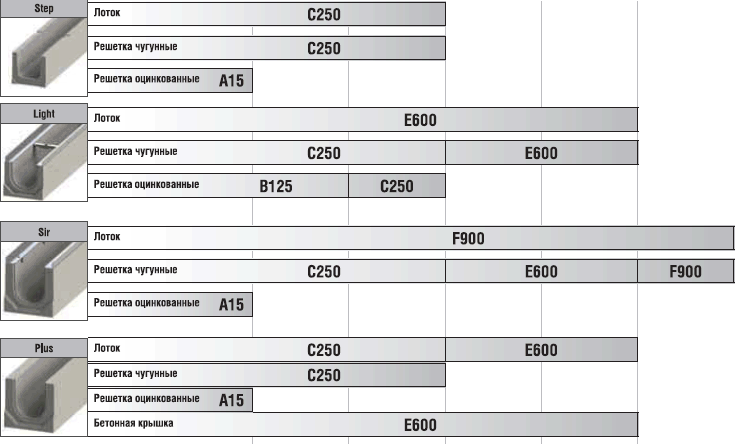

Решетки, также как и лотки подбираются по классам нагрузки. Бетонные лотки высокого класса прочности комплектуются в основном чугунными «крепкими» решетками. Для класса А – С допустимы и пластиковые решетки.

Обычно, производители предлагают бетонные лотки в комплекте с решетками по сниженной цене. Купить бетонный водоотводный лоток дешевле в сборе в решеткой.

Пескоуловители к дренажным лоткам

Лотки ливневого водоотвода обязательно комплектуются пескоуловителями. В общем случае, пескоуловитель – узел, особой конструкции который очищает дождевые, сточные и талые воды от грязи и песка.

В дорожном строительстве, форму пескоуловителей называют колодцами. Обычно это самостоятельный элемент дренажной системы.

Виды

Лотки из пластика для дождевой канализации выпускают нескольких видов. Рассмотрим, какие бывают варианты.

Универсальные

Эти детали полностью оправдывают свое название. Они могут использоваться на самых различных участках. Детали легко монтируются, их часто выбирают для организации ливневой канализации для дачи или приусадебного участка у дома. Их можно применять в тех случаях, когда глубина заложения элементов системы водоотведения стандартна.

Глубокие

Если система отведения ливневых стоков, строится в местности, где осадки обильные, следует выбрать глубокие лотки. Эти детали способны отводить с территории большие объемы воды. Если в таких условиях установить детали с меньшей глубиной, то система водоотведения быстро выйдет из строя из-за заиливания.

Особопрочные

Отличие этих изделий из пластика – наличие дополнительных ребер жесткости. Такие элементы ливневой канализации рекомендуется применять:

• на автомобильных стоянках;
• на территории гаражей;
• на проезжей части.

Износостойкие

Это элементы ливневой канализации, которые созданы для эксплуатации в особо тяжелых условиях. Они рассчитаны на повышенные нагрузки, отличаются высокой прочностью, так как дополнительно укреплены стальными накладками. Этот вид лотков способен выдержать давление в несколько десятков тонн и обеспечивает быстрый отвод дождевой воды.

Как установить?

Чтобы собрать систему открытой ливневой канализации, помимо лотков нужно приготовить:

• песок;
• герметик;
• бетонный раствор.

Кроме того, если монтируется смешанная дождевая канализация, то в систему рекомендуется включить пескоуловитель, это обеспечит нормальную работу системы водоотведения. Устанавливается этот элемент на месте соединения открытых лотков с канализационными трубами.

Монтаж лотков

Работы проводятся так:

• проводится разметка территории, согласно разработанному проекту;
• в намеченных местах производится копка траншей. Её глубина зависит от высоты используемого лотка. Этот элемент устанавливается так, чтобы его кромки были ниже уровня грунта на 5 см. Кроме того, нужно сделать «запас» глубины для установки песчаного или бетонного основания;
• чтобы система работала эффективно, каналы должны быть проложены с уклоном, величина уклона – 1 см на каждый погонный метр;
• дно подготовленных траншей обрабатывается ручной трамбовкой. Затем насыпается слой песка толщиной 5 см. Если грунт на участке слабый, то нужно предусмотреть устройство бетонного основания. Для того чтобы лотки прослужили дольше, рекомендуется выполнить полное бетонирование траншей, то есть, покрыть бетонным раствором не только дно, но и стенки;

производится установка элементов системы водоотведения, при этом нужно следить за тем, чтобы уклон был выдержан;
отдельные элементы стыкуются друг с другом при помощи специальных защелок. Для придания системе большей надежности, рекомендуется обработать стыки при помощи специального клея-герметика

Важно выбрать средство, которое устойчиво к повышенной влажности и низким температурам;
поверх установленных элементов системы водоотведения устанавливаются решетки.

Установка пескоуловителей

При устройстве смешанных систем канализации необходимо предусмотреть установку пескоуловителей. Работу проводят так:

подготавливают котлован, размер которого превышает габариты устанавливаемого элемента;
на дне делается бетонная стяжка, эта мера предосторожности предотвратит перекос прибора в процессе эксплуатации;
установить пескоуловитель и закрепить его на бетонном основании болтами;
произвести соединение прибора с трубой канализации и системой лотков;
выполнить засыпку котлована, используя смесь песка с сухим цементом.

Итак, монтаж открытой системы ливневой канализации с установкой лотков – это достаточно простая работа, которую можно легко провести без привлечения специалистов. Использование элементов системы из пластика существенно облегчает не только погрузочно-разгрузочные работы, но и монтаж, так как пластик легко обрабатывается.

Конструкционные особенности ЖБВЛ

Все ЖБВЛ можно разделить на две большие подгруппы:

Имеющие уклон свода лотка. При укладке подобных изделий нет необходимости производить тщательную подготовку основания. Но, обустройство водоотводящей системы с помощью таких лотков предполагает большой объем земляных работ. Технологический процесс предусматривает укладку каждого последующего изделия выше предыдущего. То есть, если посмотреть на подобную водоотводящую систему в разрезе, то она будет иметь ступенчатый вид.

На заметку! Уклон, составляющий 0,5% длинны лотка, закладывают сразу при производстве изделия.

Не имеющие уклон

В этом случае большое внимание уделяют именно основанию, которое обустроено с необходимым уклоном. На него уже и укладывают ровные лотки

Подготовка к монтажу лотков

Подготовительные работы осуществляются в несколько этапов:

1. Разработка и утверждение проектных документов, в которой указаны описания главных конструктивных элементов и мест размещения ливневой канализации.
2. С учетом проектной документации на месте установки лотков выполняется разметка.
3. Подготовка всех конструктивных составляющих и вспомогательных материалов и инструментов в необходимом количестве для последующего использования.
4. Подготовка подъемных кранов для перемещения тяжелых бетонных конструктивных элементов.

Установку можно выполнять после того, как все подготовительные работы будут выполнены.

О чем говорит название серии

По названию серии водоотводных лотков можно узнать завод-производитель. Например:

• серия ЛБ BetonPark, BetonBasis, BetonNovа — мордовский завод «Гидролика»;
• Plus, Norma, Optima — «Аквасток» г. Краснодар;
• Maxi ЛВ, BGF, BGU — Санкт-Петербургский завод «Лига 812».

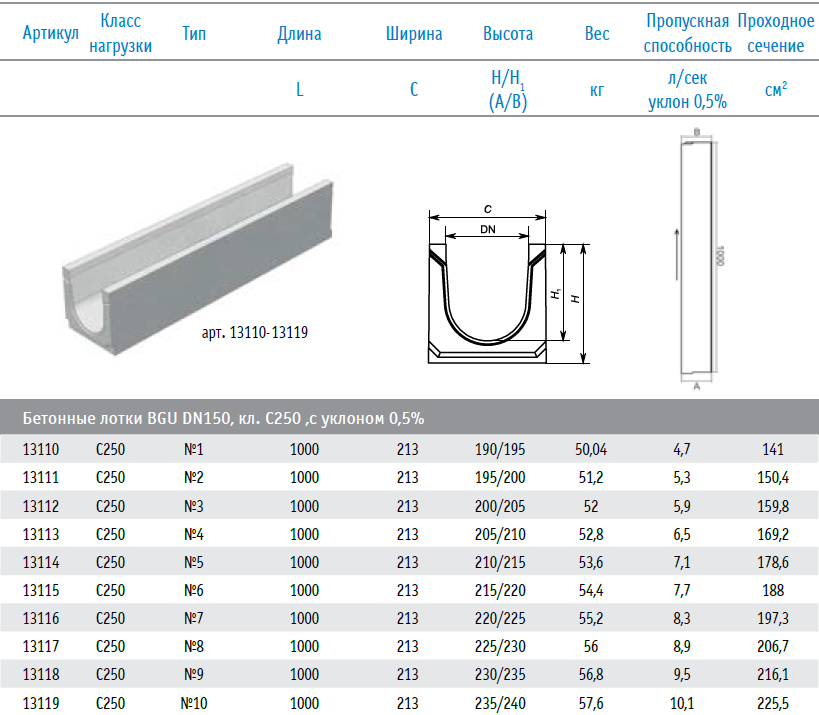

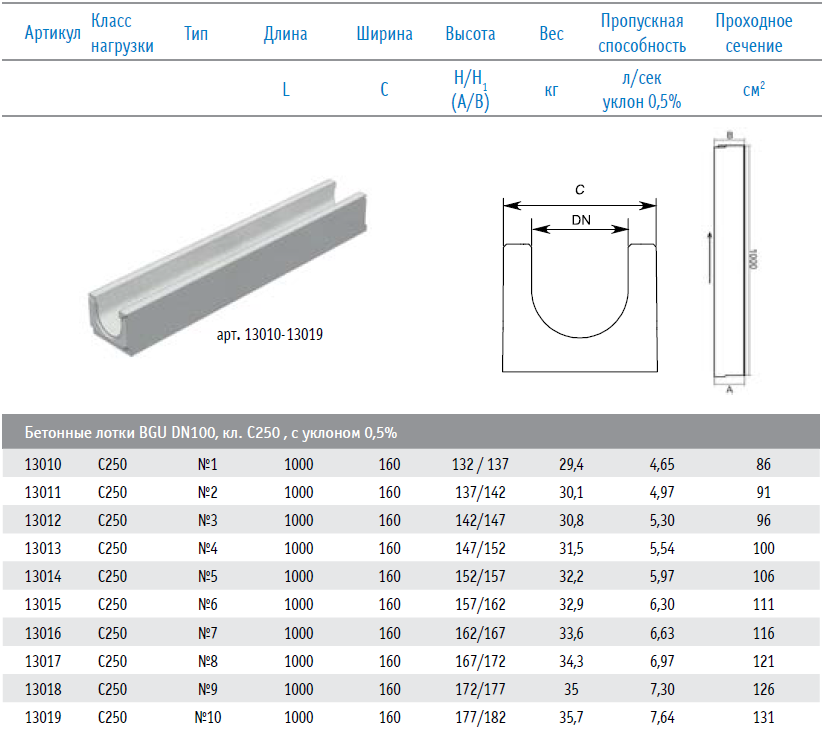

Как «прочитать» бетонный лоток:

1. Сочетание нескольких цифр после названия серии означают артикул товара, например, Maxi ЛВ-11.19.13-Б. Любые виды лотков легко найти по артикулу в каталоге;
2. Буквосочетание DN обозначает европейский стандарт — 100, 150, 200, 300, 500 мм, обозначающий внутреннюю ширину лотка. Отечественные производители используют советские стандарты — 100, 110, 150, 160, 200, 300, 500 мм. Присутствие (иногда) второй цифры через дробь указывает глубину изделия, например, DN 100/132;
3. L — длина (стандартный — 500–3000 мм, доборный — 500–700 мм, удлиненный — до 6 пог. м);
4. В — ширина снаружи (400–1900 мм);
5. Н — высота (380–1500 мм);
6. Масса, вес изделия указываются в метрической системе.

Сортамент водоотводных лотков

Методы изготовления бетонных лотков предполагают использование в процессе производства таких желобов ограниченного набора изначально пластичных или термопластичных конструкционных материалов. Поэтому ливневые лотки производят из термопластичных полимеров, чугуна и бетона.

Подобный выбор объясняется применением в процессе производства литейных технологий (бетон и чугун) или термопластичной экструзии (пластик). В итоге, у производителя получаются лотки с разными прочностными и эксплуатационными характеристиками.

Именно поэтому классификацию сортамента лотков, в большинстве случаев, связывают с типом конструкционного материала, используемого при изготовлении такого продукта. И далее по тексту мы рассмотрим сортаменты полимерных, чугунных и бетонных лотков.

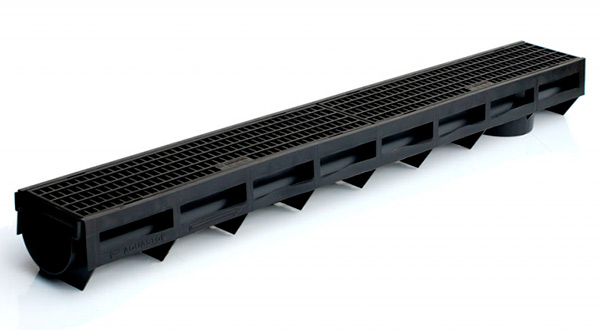

Полимерные лотки

Лотки из конструкционных полимеров производят из полипропилена с минеральным наполнением. Этот сорт композитных материалов обладает высокой стойкостью (их практически невозможно поцарапать, а еще они инертны к большинству химических реагентов) и не менее заметной прочностью (выдерживает нагрузку до 60 тонн/м2). А диапазон эксплуатационных температур подобного материала колеблется в пределах от -50 до 120 градусов Цельсия.

Поэтому такие лотки можно укладывать и возле дома, и поблизости от железнодорожного полотна
. Причем вес одного модуля равен всего 9-14 килограммам.

Габариты типового полимерного лотка:

• Длина – один метр.
• Ширина – от 0,14 до 0,5 метра.
• Высота – от 0,06 до 0,79 метра.
• Условный диаметр – от 0,1 метра.

Лотки водоотводные бетонные с решеткой

Бетонные лотки производят из составов, армированных стекловолокном, полимерными нитями (полимербетон) и стальной проволокой (железобетон). Причем в процессе изготовления таких изделий используется технология вибрационного литья (форма с пока еще не отвердевшей массой погружается на вибрационный стенд).

В итоге, бетонные лотки отличаются высокой прочностью, несвойственной типовым ЖБИ (железобетонным изделиям). Поэтому из таких желобов можно собрать и домашнюю дренажную систему поверхностного типа, и ее промышленный аналог, монтируемый на автострадах и дорогах местного значения.

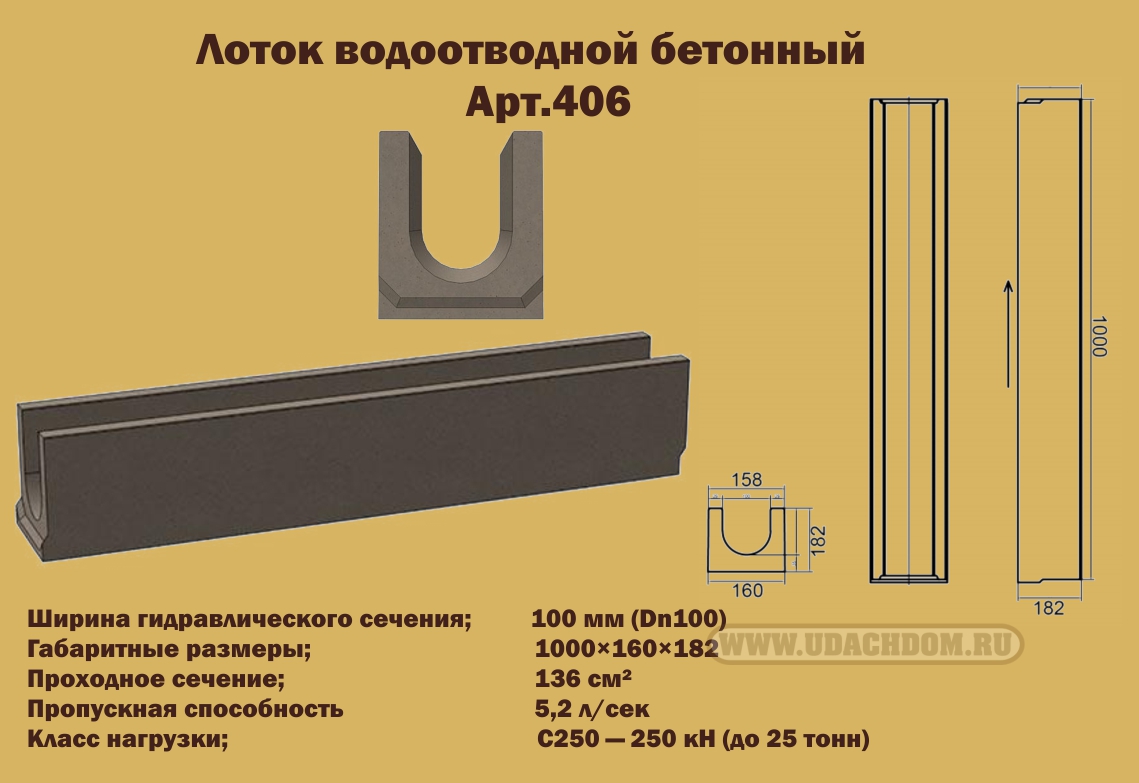

Основные габариты бетонных лотков:

• Длина желоба, которая колеблется в пределах от 500 до 4000 миллиметров
• Ширина и высота желоба, изменяемые в пределах от 140х150 миллиметров, до 430х880 миллиметров.
• Габариты пропускного отверстия, которые не могут быть меньше уловного диаметра DN 100.

Конкретные размеры бетонных лотков регламентируются отраслевыми стандартами и техническими условиями производителя.

Лотки водоотводные чугунные

Для изготовления лотков используют два вида чугуна: с пластинчатым графитным зерном (ISO 185) и со сферическим графитным зерном (EN1563). Причем из таких сортов чугуна производят не только «тело» (профиль) лотка, но и его решетку.

И, разумеется, вследствие склонности чугуна к коррозии, готовый лоток (а иногда и решетку) подвергают процедуре горячего цинкования (по ISO 4161). Впрочем, чугунный лоток может поставляться потребителю и без защитного покрытия.

Вследствие значительной сопротивляемости, как продольным, так и поперечным нагрузкам, чугунные желоба монтируют только на ответственных участках (в аэропортах, на стоянках большегрузного автотранспорта и так далее), где монтаж лотка водоотводного чугунного оправдан с экономической точки зрения.

Основные габариты чугунных решеток и лотков:

• Максимальная длина – 500 миллиметров
• Наибольшая ширина – 200 миллиметров.
• Толщина решетки – не менее 50 миллиметров.
• Пропускное отверстие – не менее DN100.

Характеристики и типоразмеры бетонных лотков

Производство бетонных лотков ведётся с соблюдением требований серий и ГОСТ. Изделия проходят проверку на прочность, трещиностойкость, бетон проверяется на сжатие и другие параметры.

Лотки производятся по сериям 3.006.1-2.87, 3.006.1-8 в соответствии с требованиями ГОСТ и другой документации. Основные характеристики:

• материал — тяжёлый бетон, класс по прочности на сжатие (марка) В25 (М350);
• водонепроницаемость принимается равной не ниже W8, при этом бетонные лотки должны иметь морозостойкость F200;
• армирование — проволока класса Вр-I, высококачественная сталь классов А-I и А-III;
• гидроизоляция — обработка битумной мастикой перед установкой и заполнение швов в промежутках после.

Позвоните по указанному телефону или закажите обратный звонок. Наши менеджеры помогут оформить заказ на железобетонные лотки и сориентируют по срокам доставки.

Монтаж

            Сборка
дождевых линий водоотведения производится поэтапно:

• подготовка траншей;
• засыпка песчаной подушки, обеспечивающей заданный уклон;
• укладка желобов, выравнивание по осям и соединение в единую линию.

Если используются крупные изделия, сверху укладывают плиты. Они делают систему герметичной, препятствуют попаданию в полость посторонних предметов. Для небольших желобов используются чугунные декоративные решетки. Отливы иди отводящие канавки частных домов иногда используются в открытом виде, поскольку их размеры невелики. Так проще контролировать состояние системы, своевременно удалять мусор, устранять засоры.

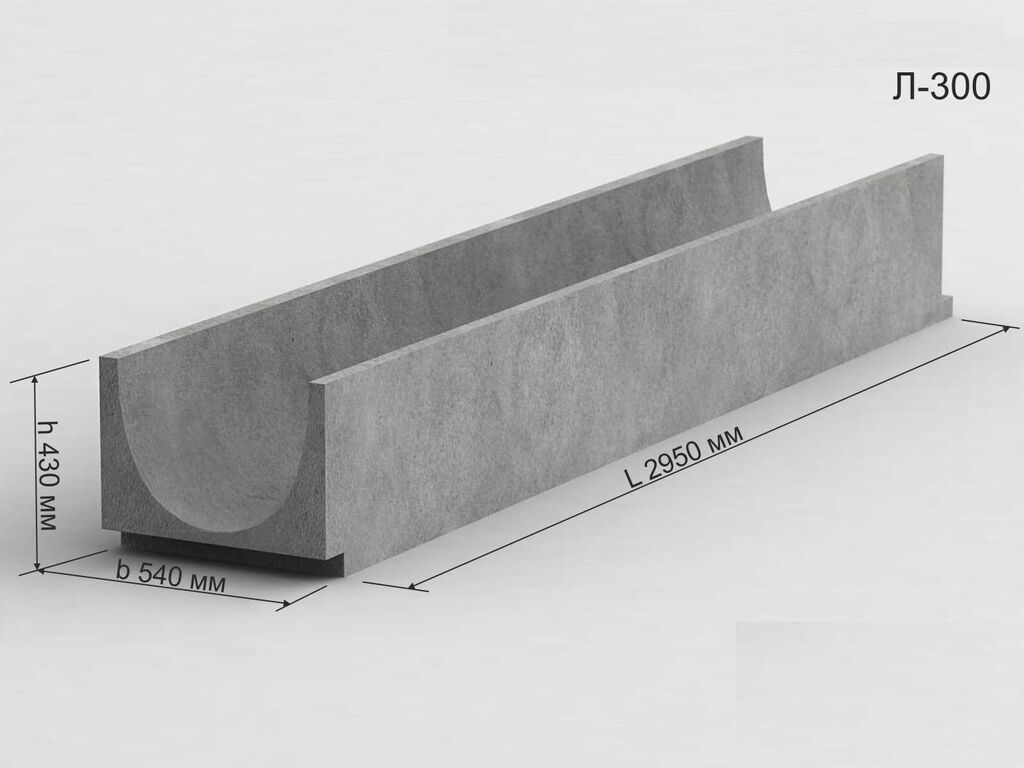

Маркировка и виды лотков для теплотрасс

Основным документом, регламентирующим размеры лотковых конструкций, является Серия 3.006.1-2.87, в ней описана и их маркировка, состоящая из следующей последовательности буквенных и цифровых символов:

• Л — лоток, аналогично обозначается и плита, которая его накрывает (литера П);
• д — ставится позади первой цифры указывает на доборные изделия;
• цифры от 1 до 38 — означают порядковый номер типоразмера и конструкции изделия;
• Число за дефисом обозначает равномерно рассредоточенное по площади 1 квадратный метр (м2) давление по вертикали в килограмм-силах (кгс), но чаще в тонна-силах(тс), которое выдерживает изделие;
• а — литера после второй цифры обозначает марки со стальными закладками.

Существует еще одна Серия 3.006.1-8 рабочих чертежей и типоразмеров лотковых элементов с отверстиями, имеющая иное условное обозначение. В ней буквенные символы и цифры согласно их позициям означают следующее:

1. КЛ — лоток, ПТУ — перекрывающая угловая плита, ПДУ — плита днища угловая, ПТО — плита с отверстием, ЛКО — лотковое изделие с отверстием;
2. последующие три цифры означают длину, ширину и высоту изделия в сантиметрах;
3. последнее число после дефиса — расчетная нагрузка в тс/м2.

Конструктивные и размерные параметры лотка ЛК 300.180.120-6 из Серии 3.006.1-8

Из лотковых элементов монтируют подземные сооружения, которые делят на две группы:

1. каналы — изделия, имеющие чистую высоту менее 150 см;
2. тоннели — инженерные коммуникации из лотков высотой 180 см и более.

Маркировка каналов и туннелей имеет буквенно-цифровое обозначение по аналогии с лотками и состоит из символов:

• КЛ — лоточные каналы, накрываемые плитами;
• КЛп — каналы лотков, которые опираются на плиты;
• КЛс — Конструкции из двух ЖБИ, опирающихся на торцы боковых стенок друг друга.

Цифра после буквенного обозначения указывают ширину канала в сантиметрах, следующая цифра — высота лотка в сантиметрах. Цифровой символ после дефиса — рабочая нагрузка в тс/м2.

Характеристики лотков крайних типоразмеров по Серии 3.006.1-2.87

Монтаж бетонных, металлических или пластиковых водоотводных лотков с решеткой: цена работ

Стоимость работ по монтажу системы ливневой канализации зависит от глубины, на которую вкапываются желоба. Дешевле всего (примерно от 1800 рублей) обойдется монтаж системы отведения воды мелкого заглубления, то есть на глубину до 1 м. Установка глубже, чем на 1,5 м обойдется дороже – 3900 рублей и выше.

Вне зависимости от того, из какого материала изготовлены желоба для отвода воды, их установка осуществляется по следующей схеме:

• выбирается тип и размер лотков, рассчитывается их количество и степень физической нагрузки на всю систему. В зависимости от последнего параметра выбирается материал, из которого изготовлены желоба;
• определяется глубина, на которую будут закапываться лотки. Вы можете доверить это дело специалистам или же провести необходимые вычисления самостоятельно. Учтите, что при расчете глубины траншеи нужно учесть дополнительные 10 см для бетонной или гравийной подушки. Также необходимо обязательно предусмотреть уклон, по которому вода будет отводиться в стоки;
• выкапывается траншея или несколько траншей с шириной 50 см и длиной согласно количеству желобов;
• на дно траншеи заливается бетон или цемент. Для увеличения прочности основания его рекомендуется укрепить металлической сеткой;

Водоотводные лотки: 10 советов по выбору и установке

Вода камень точит. Смысл этого выражения особенно сильно понимаешь тогда, когда сам берешься за строительные работы, в частности обустройство фундамента или придомовой территории. Если грамотно не организовать систему водоотвода, то дождевая и талая вода, накапливаясь в непредназначенном для этого месте, будет действовать разрушающе. В итоге может пострадать фундамент, а также материалы, используемые для покрытия дорог, парковок, придомовой территории и т.д. Выбрать водоотводные лотки и установить их не так уж сложно, потому этим этапом работ никогда не стоит пренебрегать.

Преимущества бетонных лотков перед пластиковыми

Чтобы оценка преимуществ бетонных изделий перед пластиковыми была максимально объективной, необходимо сравнить основные качественные характеристики.

Особенности бетонных лотков:

• Высокая прочность и надежность позволяет выдерживать непрерывное разрушительное воздействие окружающей среды. Бетонные изделия рекомендованы к использованию в районах с наиболее жесткими условиями климата;
• Хорошая стойкость к воздействию высоких и низких температур;
• Высокая продолжительность эксплуатационного периода обеспечивается, благодаря использованию специальных технологических новшеств в производстве;
• Качество оборудованной конструкции всегда обусловлено соблюдением всех правил в процессе установки;
• Если по площади, оборудованной системой водоотведения, планируется передвижение тяжелых грузовых автомобилей, устанавливаются крепкие бетонные лотки, выдерживающие систематическую высокую физическую нагрузку.

Транспортировка бетонных лотков должна выполняться в особых условиях. Если изделие ударить слишком сильно, может возникнуть повреждение. По этой причине к транспортировке и монтажу таких лотков желательно допускать только высококвалифицированных специалистов в данной области деятельности. Бетонные лотки считаются наиболее подходящими изделиями для обустройства системы водоотведения. Особенно это касается областей с неблагоприятными климатическими условиями.

Особенности пластиковых лотков:

• Грязь и остатки мусора легко удаляются с пластиковых лотков, гладкая поверхность изделия не дает образовать засор;
• Технология производства подразумевает использование прочного пластикового сплава, позволяющего выдерживать достаточно высокое механическое давление;
• Легкие пластмассовые изделия без особых трудностей можно транспортировать в любое удобное место;
• Простота установки;
• Эксплуатационные характеристики позволяют монтировать дренажные системы из пластиковых лотков в разных местах;
• По сравнению с бетонными лотками, пластик недостаточно устойчив к низким температурам, поэтому они не рекомендованы к применению в регионах с суровыми климатическими условиями;
• Пластиковые лотки подвергаются деформации под воздействием окружающей среды.

Бетонные лотки более устойчивы к воздействию окружающей среды. Следовательно, эксплуатационный период таких изделий самый высокий.

Заключение

Ливневая канализация и дренажная система не только исключают преждевременное разрушение фундамента, вызванное воздействием влаги, но и предотвращают образование луж и заболачивание территории. Кроме того, эффективная дренажная система позволяет избежать эрозии почвы, что благоприятно сказывается на урожайности садовых и огородных культур. В частном строительстве самую широкую популярность получили пластиковые водоотводные лотки с металлической решеткой. Это обусловлено их высокими эксплуатационными свойствами, доступной стоимостью и длительным сроком службы.
