Решетки для ливневой канализации: назначение, виды, материал изготовления и размеры

Желоба и дождеприемники

В большинстве случаев желоба ливневой канализации изготовлены из бетона или полимерных материалов. Использование металла в этом случае нежелательно по двум причинам. Во-первых, в результате постоянного контакта с водой на металлической поверхности могут образоваться очаги коррозии. Во-вторых, удары капель воды о металлический желоб сопровождается сильным шумом. Что касается бетонных конструкций, то они отличаются надежностью и долговечностью. Однако регламентированные размеры элементов не всегда позволяют выполнить их установку на участке. Пластиковые желоба являются оптимальным элементом в устройстве ливневки, они легко режутся для совмещения с другими элементами, могут располагаться на любой глубине в земле.

Монтаж лотка водоотводного пластикового с решеткой

Монтаж лотка водоотводного пластикового с решеткой является важным этапом при создании системы водоотведения на участке. Правильно установленный лоток обеспечивает эффективный сбор и отвод дождевой и талой воды, предотвращая затопление территории. Ниже представлена подробная инструкция по монтажу такого лотка.

Необходимые материалы и инструменты

Лоток водоотводный пластиковый с решеткой
Грунтозацепы
Строительный раствор
Щебень или гравий
Песок
Лопата
Уровень
Молоток
Шурупы и отвертка

Порядок монтажа

Определите место установки лотка на вашем участке. Рекомендуется выбрать такое место, чтобы он лежал на пути стекающих вод, например, на спуске с крыши или у гаража.
Подготовьте яму глубиной и шириной, достаточной для установки лотка

Обратите внимание на уклон территории, чтобы обеспечить правильное стекание воды.
Уложите на дно ямы слой щебня или гравия толщиной около 5 см, чтобы обеспечить дренаж воды.
Установите лоток в яму, проверьте его горизонтальное положение с помощью уровня. Отрегулируйте положение, добавив или удалив щебень или гравий.
Закрепите лоток в яме с помощью грунтозацепов

Расставьте заземляющие скобы по периметру лотка и прибейте их молотком.
Засыпьте свободное пространство между лотком и стенками ямы песком, плотно утрамбуйте его.
Покройте лоток решеткой и закрепите ее с помощью шурупов и отвертки.
Проверьте работоспособность лотка, залейте водой и убедитесь, что она свободно стекает.
Засыпьте оставшуюся часть ямы землей и утрамбуйте ее.

Правильно установленный лоток водоотводный пластиковый с решеткой гарантирует эффективность системы водоотведения на вашей территории. Следуя данной инструкции, вы легко сможете установить его самостоятельно без привлечения специалистов.

Виды ливневых решеток в зависимости от материала изготовления

Решетки для дождевой канализации разделяются на несколько видов, в зависимости от материала, из которого они изготовлены. Наиболее часто применяются:

пластиковые решетки;
чугунные ливневые решетки;
стальные конструкции.

Пластиковые решетки

Решетки, изготовленные из различного вида пластика, преимущественно применяются в парках и приусадебных хозяйствах.

Решетка из пластика наиболее популярна

Дождевая решетка из пластика отличается:

долговечностью. Такая решетка устойчива к большим перепадам температур и пагубному воздействию вредных химических веществ;
небольшим весом. Установить решетки можно самостоятельно без помощи подъемных механизмов;
простотой монтажа. Как правило, при изготовлении решетки для водоотводных лотков обустраивается и система ее крепления;
пропускной способностью. Изделия из пластика достаточно гладкие, что способствует легкому и быстрому прохождению воды в основные элементы канализационной системы;
возможностью самостоятельно изменять размер решетки в зависимости от длины канала;
небольшой стоимостью изделия.

Пластиковые решетки нельзя использовать в местах, где на них оказывается сильная нагрузка, например, автодорогах. Именно поэтому они не применяются повсеместно.

Решетки из чугуна

Чугунные решетки ливневой канализации в отличие от пластика считаются пригодными для зон с повышенной нагрузкой. Они преимущественно применяются:

в промышленных зонах с интенсивным движением грузового автотранспорта;
в морских и аэропортах, где нагрузка на материал является максимальной;
в гаражах и транспортных терминалах.

Чугунная решетка способна выдержать значительные нагрузки

Чугунные изделия отличаются:

повышенной устойчивостью к различным видам коррозии;
большой долговечностью и прочностью;
оптимальным соотношением цены и качества продукции;
способностью выдерживать температурные перепады.

Разновидностью чугунных решеток являются ливневые дождеприемники, изготовленные из серого чугуна. Как правило, используются такие решетки в случае необходимости применения нестандартных размеров. Выдерживаемая нагрузка несколько ниже, чем у обычных чугунных решеток. Поэтому применяются такие изделия при обустройстве ливневой канализации на АЗС, автостоянках, в гаражах и на обочинах дорог.

Решетки из стали

Металлическая решетка ливневой канализации чаще всего изготавливается из нержавеющей стали.

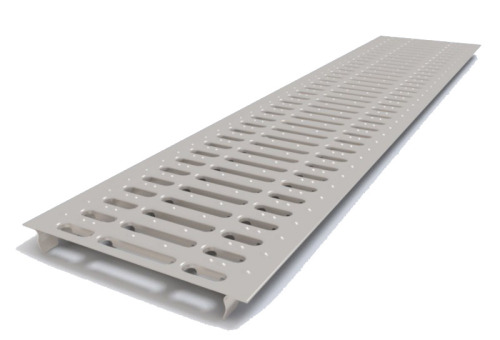

Ливневая решетка из нержавеющей стали

Такие изделия создаются методом прессовки, что позволяет добиться превосходных механических свойств.

Отличительными особенностями стальных решеток являются:

сравнительно небольшой вес и легкость монтажа;
долговечность, вытекающая из параметров применяемого материала;
приятный эстетичный вид, не портящий дизайн парков, пешеходных дорожек и так далее;
высокая стоимость.

Решетки, изготовленные из нержавеющей стали, могут использоваться для обустройства ливневой канализации:

в зонах с небольшой интенсивностью движения транспорта, например, велосипедные дорожки или частные гаражи;
на предприятиях пищевого, химического или фармацевтического производства;
на территории бассейнов, в банях.

Выбор материала для изготовления ливневой решетки зависит от места ее установки, легкости монтажа и стоимости изделия.

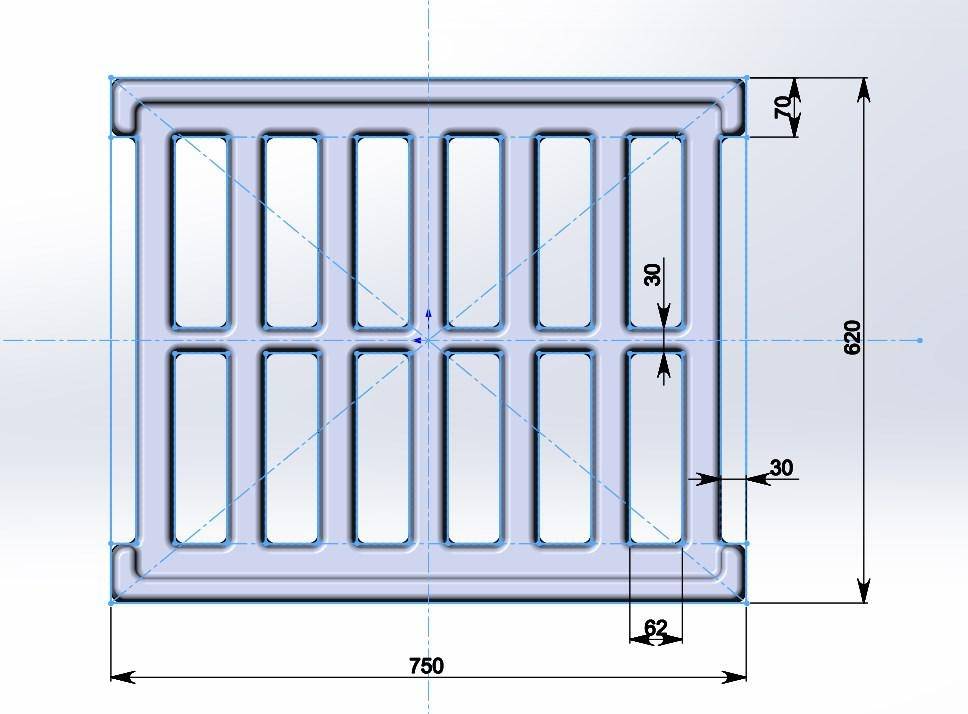

Размеры и типы чугунных решеток для водоотводного лотка

Средние размеры решеток:

Прямоугольные — от 200×300 мм до 600×1000 мм
Круглые — от 250 мм до 800 мм в диаметре
Квадратные — от 250×250 мм до 500×500 мм
Трапецеидальные — от 150×300 мм до 400×600 мм
Угловые — от 150×150 мм до 200×200 мм

Особенности чугунных решеток:

Прочность — чугун — материал с высокой прочностью, способный выдерживать большие нагрузки.

Долговечность — решетки из чугуна не подвержены коррозии, не гниют и не ржавеют, что продлевает их срок эксплуатации.

Надежность — решетки из чугуна надежно фиксируются в лотке, благодаря чему не скользят и не выпадают.

Безопасность — решетки имеют ребра жесткости и отверстия, которые исключают скольжение при проходе транспорта и пешеходов.

Типоразмеры чугунных решеток для водоотводных лотков:
Тип	Размер, мм	Вес, кг
Прямоугольная	200×300	28
Круглая	350	22
Квадратная	300×300	21
Трапецеидальная	300×600	32
Угловая	200×200	18

Металлический водоотводный лоток

Из металла получаются самые прочные изделия. Несмотря на это неоспоримое преимущество, такие желоба на данный момент используются крайне редко. Главная причина — подверженность коррозии. Конечно же, производители наносят защитный слой, но не всегда он спасает от появления ржавчины, так как изделие будет в постоянном контакте с водой. Кроме того, металл — это дорого, да и все у таких желобов будет приличным, что значительно усложнит самостоятельный монтаж.

Металлические лотки могут быть следующих видов:

чугунные. Применяются крайне редко, так как отличаются высоким весом. Зато они практически не имеют аналогов по прочности. В частном строительстве такие изделия не применяют, но их можно увидеть на военных базах и прочих военных объектах;
стальные лотки (нержавеющие и оцинкованные) немного уступают по прочности чугунным, но при выборе правильного размера и грамотной установке такие желоба служат не хуже. С другой стороны, они намного легче чугунных, а значит, проще в установке. Изделия применяются для обустройства парковых зон и дорог, где передвигаются легковые авто.

При выборе важно обращать внимание на толщину металла, а также на толщину защитного слоя, от чего напрямую зависит прочность и долговечность

Сортамент водоотводных лотков

Лотки водоотводные ACO GALA G 100

Методы изготовления бетонных лотков предполагают использование в процессе производства таких желобов ограниченного набора изначально пластичных или термопластичных конструкционных материалов. Поэтому ливневые лотки производят из термопластичных полимеров, чугуна и бетона.

Подобный выбор объясняется применением в процессе производства литейных технологий (бетон и чугун) или термопластичной экструзии (пластик). В итоге, у производителя получаются лотки с разными прочностными и эксплуатационными характеристиками.

Именно поэтому классификацию сортамента лотков, в большинстве случаев, связывают с типом конструкционного материала, используемого при изготовлении такого продукта. И далее по тексту мы рассмотрим сортаменты полимерных, чугунных и бетонных лотков.

Полимерные лотки

Лотки из конструкционных полимеров производят из полипропилена с минеральным наполнением. Этот сорт композитных материалов обладает высокой стойкостью (их практически невозможно поцарапать, а еще они инертны к большинству химических реагентов) и не менее заметной прочностью (выдерживает нагрузку до 60 тонн/м2). А диапазон эксплуатационных температур подобного материала колеблется в пределах от -50 до 120 градусов Цельсия.

Пластиковый водоотводный лоток

Поэтому такие лотки можно укладывать и возле дома, и поблизости от железнодорожного полотна. Причем вес одного модуля равен всего 9-14 килограммам.

Габариты типового полимерного лотка:

Длина – один метр.
Ширина – от 0,14 до 0,5 метра.
Высота – от 0,06 до 0,79 метра.
Условный диаметр – от 0,1 метра.

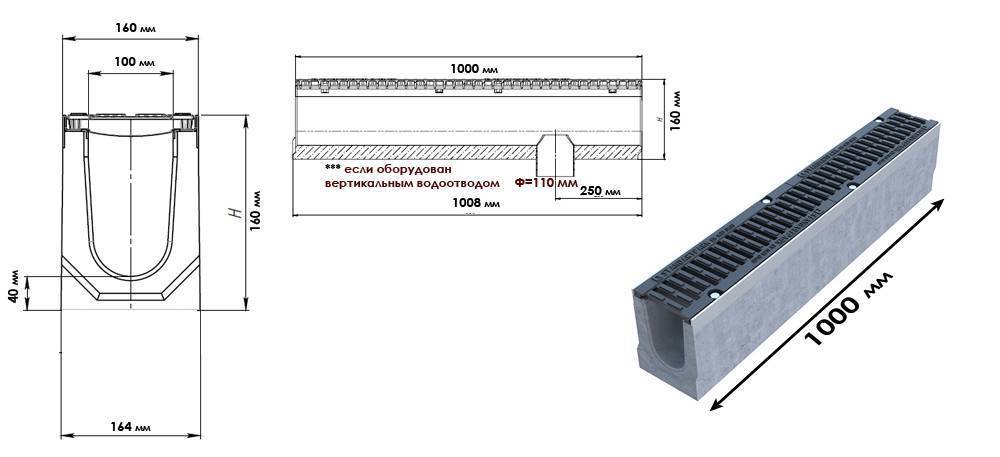

Лотки водоотводные бетонные с решеткой

Бетонные лотки производят из составов, армированных стекловолокном, полимерными нитями (полимербетон) и стальной проволокой (железобетон). Причем в процессе изготовления таких изделий используется технология вибрационного литья (форма с пока еще не отвердевшей массой погружается на вибрационный стенд).

Лоток водоотводный бетонный с решеткой щелевой чугунной

В итоге, бетонные лотки отличаются высокой прочностью, несвойственной типовым ЖБИ (железобетонным изделиям). Поэтому из таких желобов можно собрать и домашнюю дренажную систему поверхностного типа, и ее промышленный аналог, монтируемый на автострадах и дорогах местного значения.

Основные габариты бетонных лотков:

Длина желоба, которая колеблется в пределах от 500 до 4000 миллиметров
Ширина и высота желоба, изменяемые в пределах от 140х150 миллиметров, до 430х880 миллиметров.
Габариты пропускного отверстия, которые не могут быть меньше уловного диаметра DN 100.

Конкретные размеры бетонных лотков регламентируются отраслевыми стандартами и техническими условиями производителя.

Лотки водоотводные чугунные

Лоток водоотводный чугунный

Для изготовления лотков используют два вида чугуна: с пластинчатым графитным зерном (ISO 185) и со сферическим графитным зерном (EN1563). Причем из таких сортов чугуна производят не только «тело» (профиль) лотка, но и его решетку.

И, разумеется, вследствие склонности чугуна к коррозии, готовый лоток (а иногда и решетку) подвергают процедуре горячего цинкования (по ISO 4161). Впрочем, чугунный лоток может поставляться потребителю и без защитного покрытия.

Вследствие значительной сопротивляемости, как продольным, так и поперечным нагрузкам, чугунные желоба монтируют только на ответственных участках (в аэропортах, на стоянках большегрузного автотранспорта и так далее), где монтаж лотка водоотводного чугунного оправдан с экономической точки зрения.

Основные габариты чугунных решеток и лотков:

Максимальная длина – 500 миллиметров
Наибольшая ширина – 200 миллиметров.
Толщина решетки – не менее 50 миллиметров.
Пропускное отверстие – не менее DN100.

Особенности монтажа ливневого водоотвода своими руками

Монтаж ливневой системы можно выполнить своими руками. Для этого сначала потребуется подготовить основу для размещения лотков.

В качестве основы используется слой песка и гравия, который может достигать двадцати сантиметров, и бетонное основание.
Толщина бетонной основы зависит от той нагрузки, которая будет воздействовать на всю систему. Рекомендуется использовать бетон марки В25.
После того, как основание подготовлено, нужно установить пескоуловитель или канал с вертикальным сливом. Они располагаются на конечном участке всей трассы.
Затем с помощью шнура отмечается линия укладки лотков.
На следующем шаге необходимо подготовить лотки и решётки. Перед закреплением решёток обязательно очистите место, к которому они будут крепиться.
После этого решётки нужно закрепить на лотках, а лотки соединить друг с другом.
На следующем этапе лотки требуется установить на подвижный бетон. Необходимо учесть, что торцевая часть лотков, имеющая выпуклую форму, должна располагаться в сторону движения воды.
Выполните монтаж всех остальных элементов ливневой системы и затем осуществляйте заливку стенок водоотвода.

В процессе бетонирования также нужно зафиксировать шов, который находится между лотком и основанием из бетона.

Для этого можно использовать либо битум, либо герметик.

В том случае, если поверхность после установки водоотвода будет заасфальтирована, решётки перед выполнением работ необходимо закрыть плотным материалом.

Оптимальным уклоном для отвода стоков считается два сантиметра на каждый метр лотка.

Как сделать ливневую канализацию частного дома Видео

Мне нравится2Не нравится

Преимущества бетонных лотков

бетон не подвержен воздействию коррозии, поэтому его долговечность исчисляется несколькими десятилетиями;
морозостойкость изделий и их способность без изменений переносить температурные перепады делает их пригодными для эксплуатации в любых условиях, при любом климате;
материал не разрушается благодаря армированию волокнами или металлом;
лотки водоотводные бетонные с решеткой обладают солидным весом, что гарантирует их неподвижность даже при наличии обильных осадков и высокого уровня сточных вод;
бетон с экологической точки зрения безупречен, так как в его состав входят лишь природные составляющие. Такие изделия не несут вреда окружающей среде и людям.
лотки практичны и просты по конструкции. Они не требуют ухода за исключением периодических прочисток от мусора;
стоимость материала сравнительно невысока, а окупаемость их происходит достаточно быстро.

На фото водоотводные бетонные желоба

Чугунные дождеприемники

Разновидности и параметры прямоугольных дождеприемников из чугуна регламентированы ГОСТ 3634-99, подразделяющем все изделия на следующие категории:

Д — малые дождеприемники весом не более 30 кг. и номинальной нагрузкой до 15 килоньютонов (кН.), что в переводе на килограммы равно 1500 кг.
ДБ1, ДБ2 — большие дождеприемники общей массой около 50 кг. и 80 кг. соответственно, устанавливаются на полотне городских автодорог и стоянках транспорта, удерживают нагрузку до 12500 кг.
ДМ1, ДМ2 — модели магистрального типа с номинальной нагрузкой до 25000 кг., имеют массу 60 и 100 кг. соответственно, используются на автомагистралях с интенсивным движением.
ДС1, ДС2 — сверхтяжелые модификации, рассчитанные на удержание номинального веса 40000 кг, масса изделий 80 и 130 кг. соответственно, используются в зонах повышенных нагрузок (аэродромы, корабельные доки).

Помимо указанных в стандарте прямоугольных изделий промышленностью выпускаются круглые разновидности с маркировкой ДК массой около 100 кг, выдерживающие номинальную нагрузку около 15000 кг.

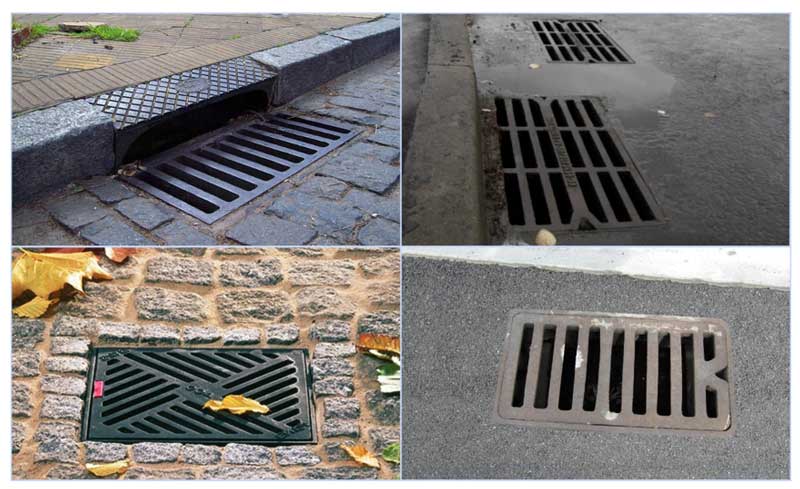

Рис. 7 Водоотводы из чугуна – примеры расположения

Чугунные конструкции имеют следующие особенности:

Высокую отводную способность из-за наличия пазов широкого сечения, обеспечивающую слив значительных объемов воды.
Прочность, позволяющую переносить существенные нагрузки тяжелых транспортных средств.
Длительный период технической эксплуатации, не требующий частого и сложного обслуживания водосборного узла.
Высокую стойкость к воздействию водной среды в случае покрытия поверхности чугуна специальными коррозионностойкими компонентами
Экологическую чистоту и безопасность для людей.
Приемлемую для потребителя стоимость.
Большая масса изделия затрудняет его монтаж, требующий установки высокопрочного железобетонного колодца.
Решетки и каркасы из дешевого необработанного чугуна в высокой степени подвержены коррозии.
В связи с распространенными фактами хищений черных и цветных металлов на многие устройства устанавливают специальный крепеж из элементов, запирающих решетку.

На индивидуальных участках подобные конструкции редко используют в силу своих больших габаритов и веса, для частных территорий наиболее подходят изделия ДБ1 с габаритными размерами 695х470х120 мм.

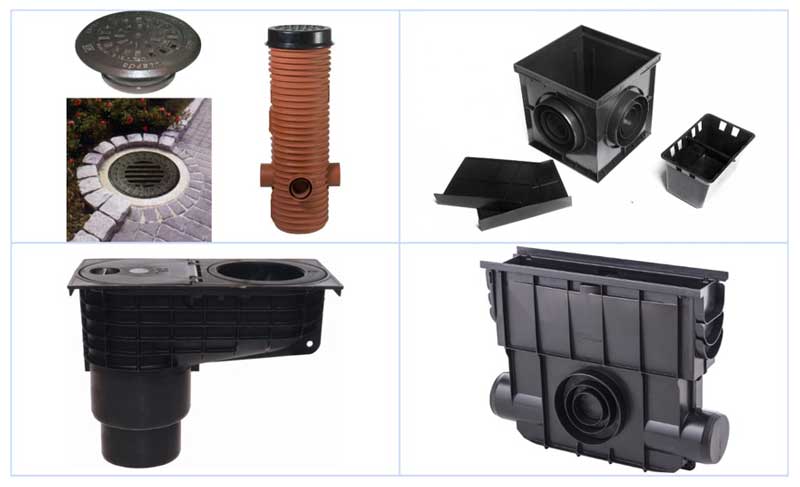

Рис. 8 Пластиковые дождеприемники для ливневой канализации — модификации

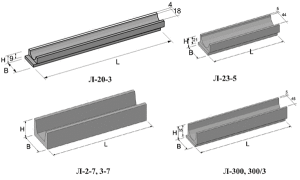

Виды водоотводных лотков

По способу изготовления лотки бетонные подразделяются на 2 группы:

изготовленные методом вибролитья. Уплотнение материала обеспечивается вибрацией рабочего стола и заливочной формы;
изготовленные методом вибропрессования. Материал уплотняется с помощью пресса. Такие желоба не имеют внутри пузырьков воздуха, поэтому возникновение в их структуре трещин маловероятно.

По своему устройству каналы подразделяются на такие виды:

обычные;
каналы, имеющие вертикальный водослив.

Бетонные каналы могут комплектоваться различными видами решеток:

чугунные решетки (их поверхность может быть оцинкована);
стальные решетки. Для их изготовления может использоваться нержавеющая сталь. Также поверхность решетки может оцинковываться;
пластиковые решетки (из очень прочных видов пластика).

Чугунная решетка для водоотводного лотка ЖБИ

Кроме того, решетки могут быть ячеистыми или щелевыми. Например, лоток водоотводной бетонный с решеткой щелевой чугунной может применяться в местах с наибольшими весовыми нагрузками.

В зависимости от места расположения и поставленных задач бетонные желоба могут использоваться для следующих целей:

для водоотведения;
для прокладки кабелей;
для обустройства теплотрасс.

Также лотки могут иметь внутренний уклон для стока воды или быть без уклона.

Особенности изготовления и материалы

Характеристики материалов

При создании изделий из бетона используются две методики. Это вибролитье или вибропрессование. В первом случае уплотнение бетона идет в процессе заливки формы путем воздействия вибрацией. Во втором – детали уплотняются особым прессом. Такие изделия крепче, поскольку под давлением пресса ликвидируются возможные полости и пузырьки воздуха в толще бетона. Это исключает риск внутренних расколов.

Для улучшения устойчивости к нагрузкам в бетонную смесь добавляют особые пластифицирующие вещества и присадки. Добавки, которые вовлекают воздух и не боятся сульфатов, делают лотки стойкими к перепадам температур, негативному воздействию влаги.

Железобетонные лотки армируют стальными прутками и создают из цемента марок не ниже М500. Изделия получаются прочными, устойчивыми к нагрузкам, но очень тяжелыми. Их вес может достигать до 2,5 тонн. Однако такие лотки необходимы в местах с большой проходимостью тяжелого автотранспорта.

Вместо стали сейчас используют стекловолоконную арматуру или фибру из полипропилена. Они дают нужную прочность, увеличивают антикоррозийные качества. Такое изделие весит меньше, чем ЖБИ, но стоит дешевле. Благодаря фиброванию также снижается усадочная деформация и растет стойкость к нагрузке на изгиб.

Несмотря на довольно высокую стоимость, пользуются спросом полимербетонные изделия. Их характеризует смешанный состав из бетонного раствора и расплавленного пластика. Такие желоба долговечны, прочны и износостойки, не боятся воздействия агрессивных сред.

Установка водоотводных лотков: основные правила

Монтаж водоотводных лотков это очень ответственная операция. Ведь поверхностная дренажная система находится в досрочно сложном грунте, в состав которого входит и супесь и плодородная почва. То есть, на высокую опорную способность можно и не рассчитывать.

Схема монтажа водоотводного лотка

К тому же, такой грунт промерзает на 1-1,2 в глубину практически каждую зиму. Поэтому на опорную поверхность лотка будет действовать еще и деформация пучения, выталкивающая изделие из почвы.

Именно поэтому при монтаже водоотводных лотков стоит руководствоваться следующим сводом правил:

Водоотводные лотки с разной пропускной способностью

Во-вторых, выбирайте оптимальный вариант конструкции лотка и материал, из которого будет изготовлено изделие, по месторасположению желоба. Ведь бордюрный лоток не годится на аэродроме (исходя из прочностных характеристик). В свою очередь, аэродромный лоток не подойдет к домашней ливневой системе (исходя из экономических соображений).
В-третьих, минимальный уклон погонного метра лотка – 10 миллиметров.
В-четвертых, не скупитесь на подложку – монтируйте лоток хотя бы на 10-сантиметровую песчано-гравиевую подсыпку, а лучше – на 10 сантиметровую подсыпку из щебенки. Такая «подушка» улучшит прочностные характеристики грунта и частично нивелирует деформацию пучения.
В-пятых, решетки из нержавеющей стали легче монтировать (они весят меньше чугунного варианта). К тому же, они прослужат дольше аналога из серого или ковкого чугуна.
В-шестых, в системе должен присутствовать пескоуловитель – единственная защита водоотвода от заиливания.
В-седьмых, решетку нужно зафиксировать с помощью особого механизма с винтовым замком.

Следуйте этим рекомендациям, и ваш водоотвод прослужит вам очень долго.

Правила монтажа: чугунная решетка для водоотводного лотка

1. Подготовка к установке

Перед установкой решетки для водоотводного лотка необходимо проверить правильность выбора размера и типа решетки

Важно также убедиться в соответствии размера решетки с размером лотка

Причистите помещение от шлама, мусора и других посторонних объектов, которые могут стать препятствием в процессе работы.

2. Установка

При монтаже сначала решетка должна быть выровнена, а затем установлена в лоток.

Соедините решетку с лотком с использованием строительных саморезов и шурупов.

При правильной установке решетка должна быть надежно зафиксирована и не допускать возможности перемещения.

3. Дополнительные рекомендации

Решетка для водоотводного лотка должна регулярно подвергаться очистке от листьев, грязи и остального мусора.

Рекомендуется проверять состояние решеток ежегодно, а также промывать их с помощью воды для удаления накопившейся грязи и загрязнений.

Бетонные и железобетонные лотки

Бетонные лотки широко применяются практически во всех сферах строительства, в т.ч. и в частном. Изделия производятся разного размера, они хорошо сочетаются с тротуарной плиткой.

Плюсы:

высокая прочность, сравнимая с изделиями из чугуна;
небольшая цена;
долговечность;
относительно несложный монтаж, даже несмотря на вес изделий;
возможность использования при агрессивном составе стоков, правда, при покупке надо будет уточнить используемую марку бетона, так как отдельные из них могут буквально растворяться под действием некоторых веществ.

Минусы:

вес, что усложняет транспортировку;
чувствительность к ударам, потому транспортировку выполняют предельно осторожно;
необходимость использования специального оборудования для нарезки.

Пропускная способность бетонных желобов средняя, так как материал имеет неидеально гладкую поверхность, и на ней постепенно могут оседать частицы грязи.

В широком ассортименте водоотводные лотки предлагает компания «Профессиональные Инновационные Системы». В продаже есть изделия из бетона, композитобетона, полимербетона, пластика и стекловолокна, а также точечные водоотводы и водоотводы для фасадов и террас. Сотрудники компании помогут с выбором наиболее подходящих изделий.

Материалы, инструменты, порядок действий

Габариты будущего изделия принимаются исходя из конкретных расстояний от планируемой постановки миксера или бетономешалки до самой дальней точки заливаемой конструкции.

В частном малоэтажном домостроении длина: лотка обычно не превышает 12 метров. Ширина лотка принимается «ширина» совковой лопаты плюс по 5 сантиметров на сторону (обычно 300 миллиметров), высота стенки – по ширине имеющейся обрезной доски 150-200 миллиметров.

Потребуются следующие материалы и инструмента:

Обрезная доска 25х150 или 25х200 максимально возможной длины на короб лотка;
Деревянный брусок 40х40 или близкий для усиления короба;
Деревянный брусок 50х50 или близкий для подпорок под короб;
Оцинкованное или кровельное железо для обшивки дна короба;
Гвозди «семидесятка», «25-ка», «сотка» или саморезы по дереву;
Молоток, ножовка по дереву, шуруповерт, рулетка;
Угловая шлифмашинка с диском «по металлу» или ножницы по металлу. Для порезки оцинкованного или кровельного железа.

В целях экономии на дорогостоящем оцинкованном железе можно самостоятельно максимально «гладко» прострогать сторону досок, по которой будет транспортироваться бетон. Для этих целей потребуется рубанок или фуганок.

Особенности установки дождеприемника

Установку дождеприемника для ливневой канализации осуществляют под выходом сточной трубы или же в тех местах, где после дождя или в результате таяния снега образуются лужи

При монтаже особое внимание следует обращать на глубину установки. Также рекомендуется выбирать такое расположение конструкции, чтобы вода из трубы попадала точно в ее центр

А если нет возможности расположить сток в самой низкой точке территории, то к нему нужно провести специальные углубления, по которым вода будет стекать в приемник.

Собранная вода течет по трубам, а затем доходит до подземного колодца — коллектора

После того как вы определились с типом конструкции и местом ее установки, можно приступать непосредственно к установке дождеприемника. Она состоит из следующих этапов:

Выкапывается котлован. Его глубина определяется размером самого приемника, к которому необходимо добавить 30-40 см. Ширина ямы также должна быть больше габаритов конструкции примерно на 3 см с каждой стороны, так как она будет укрепляться при помощи бетонного раствора.
На дне ямы монтируется специальная песчаная подушка. После засыпания песок заливается водой и тщательно утрамбовывается.
Дождеприемник подключается к системе труб или лотков. При этом нужно следить, чтобы вся конструкция была точно выровнена по высоте.
Дно ямы заливается небольшим слоем бетонного раствора, в который устанавливается приемник. При установке дождеприемника своими руками необходимо надежно зафиксировать конструкцию в бетоне, чтобы избежать ее смещения впоследствии.
С боков конструкции заливается бетонный раствор. Для того чтобы пластиковая модель не деформировалась под давлением бетона, ее стенки можно дополнительно укрепить металлической решеткой.
Устанавливаются перегородки и корзина дождеприемника.

Схема укладки ливневой канализации во дворе

Помните, что срок эксплуатации и эффективность работы конструкции зависит от того, насколько вы правильно установили дождеприемник. Как показывают многие видео монтажа дождеприемников, делать это нужно до установки покрытия на территории. Делать мощение на участке, который прилегает к приемнику дождевой воды, стоит только через несколько дней после завершения установки последнего. За это время бетон окончательно застынет, и вы сможете смело укладывать любой тип покрытия.

Комплект для установки дождеприемника

Одним из ключевых факторов, который также нужно учитывать при монтаже дождеприемника для ливневой канализации, это прочность и надежность основания. Учтите, что при перепадах температуры грунт, в который установлен приемник, может расширяться и сужаться, поэтому бетонная подушка и стенки, окружающие конструкцию, должны быть предельно надежными. В противном случае вам придется в первую же весну заново установить дождеприемник. Как избежать этого подскажут многочисленные тематические видео в интернете.

Если вы не обладаете достаточными строительными навыками для самостоятельного монтажа конструкции, то можно поручить это дело квалифицированным специалистам. В таком случае цена установки дождеприемника будет зависеть от типа приемника, глубины установки и ряда других факторов.

Процесс обустройства дренажной системы на дачном участке

Правила ухода за конструкцией

Дождеприемник – один из самых требовательных в плане обслуживания элементов системы ливневой канализации. Это обусловлено тем, что вода в него попадает непосредственно с поверхности, и именно здесь происходит ее первичная очистка от мусора

Если вы хотите, чтобы корзина приемника засорялась реже, то стоит обратить внимание на модели с мелкоячеистой решеткой, которая не будет пропускать мелкий мусор

В любом случае корзину приемника необходимо извлекать и чистить не реже, чем раз в 2-3 месяца. В противном случае вы рискуете получить не только засор, но и источник неприятного запаха у себя под домом. Если же засор образовался в месте соединения конструкции и трубопровода, то его следует удалить при помощи специальных сантехнических приспособлений.

Регулярная чистка всех элементов водосточной системы поможет избежать негативных последствий засоров

Цены дождеприемников на современном строительном рынке позволяют без проблем приобрести такую конструкцию для обустройства ливневой канализации на частной территории, а простота в установке и эксплуатации сделала этот элемент системы отвода воды очень популярным.

Общие требования по установке водоотводных лотков

Перед монтажом водоотводной системы производится расчет длины трассы и, исходя из полученной цифры, необходимое количество элементов. Инструкция по монтажу гарантирует долговечность и бесперебойную работу канала.

Монтаж ливневки с покрытием из асфальта, бетона, плитки

Главные правила укладки:

Толщина бетонного (марка В25) слоя основания и стенок составляет 100 мм;

Сбор системы идет от самой низкой точки;
Уклон желоба должен быть минимум 10 мм/1 пог. м;
Подсоединение к канализации производится через пескоуловитель с помощью трубы d 110/160 мм или через вертикальный водослив;

Подключение желоба к канализации через пескоулавливатель

Герметизировать стыки между лотками (герметик 010/на базе MS-полимера, битумная мастика);
В местах поворота лотки, крышки распиливаются и соединяются в ус;

На фото схема соединения в ус.

Асфальтирование проводится при установленных решетках, прикрытых полосами ДВП;
Температурные швы шириной 15–20 мм вдоль канала и вертикальные с шагом 5 м;
Решетка после монтажа должна быть ниже дорожного покрытия на 3–5 мм.

Бетонное основание и стенки тяжелых лотков усиливается арматурными решетками

Как уложить ливневку

В таблице показан монтаж водоотводных бетонных лотков возле террасы, но таким же образом можно оборудовать дорожки, въезд в гараж. Перед прокладкой ливневки проводится подключение к канализации.

Схема монтажа

	1. Вырыть канавку вдоль террасы. Ее ширина должна быть шире желоба и превышать его высоту на 100 мм. Это позволит сделать бетонное основание, укрепить стенки.
	2. Приготовить бетон для основания, на котором будут лежать лотки.
	3. Нанести герметик на торцевую часть лотка.
	4. Приклейте торцевую заглушку, тщательно совмещая ее с краем желоба.
	5. Уложить первый лоток с вертикальным водосливом, совмещая слив с канализационной трубой.
	6. Установить пескоулавливатель в сливное отверстие.
	7. Уложить последующие лотки, скрепляя их герметиком.
	8. Приклеить торцевую заглушку в конце готовой линии.
	9. Уложить и утрамбовать бетонную смесь по обеим сторонам собранного желоба.
	10. Засыпать землей оголенные участки. Уложить дерн на старое место, можно его слегка полить, притоптать. Если дерн будет выше ливневки на несколько сантиметров, со временем он усядет
	12. Установить решетки. Несколько дней не ходить возле желоба, пока бетон окончательно не застынет.

Монтаж чугунной решетки для водоотводного лотка
