Как установить водоотводный лоток с решеткой

Что представляет собой поверхностный водоотвод

Поверхностное водоотведение особенно в сочетании с дренажной системой избавляют улицы, дворы от грязи, луж, предотвращают закисание корневой системы зеленых насаждений. Скрытый декоративными решетками, бетонный водоотводный лоток не бросается в глаза, и «работает» незаметно.

Края лотков усиливаются стальными/чугунными уголками

Линия водоотведения представляет собой вереницу состыкованных друг с другом лотков. Сопутствующими элементами системы являются пескоуловители, водоприемные решетки, вертикальные водосливы, крепеж.

Изготовление методом вибропрессования придает изделию:

1. Монолитность, усиливающую его гидрофобные свойства и механическую прочность.
2. Гладкую внутреннюю поверхность, предотвращающую заиливание.

Крышки на лотки производятся из чугуна с графитовыми добавками, медных сплавов, стали катаной/нержавеющей, армированного бетона, полимербетона. Надежная фиксация решетки достигается с помощью запорного механизма/большого веса изделия.

Бетонный желоб во дворе: за и против

Обустройство водоотведения на дорогах, мостах, объектах народного хозяйства выполняется с помощью специальной техники. Возникает вопрос, имеет ли смысл затевать такую тяжелую долгую работу на собственном дворе?

Бетонные арыки придают ландшафту сказочный вид

Достоинства:

1. Ливневый бетонный лоток устойчив к любому напору воды;
2. Нечувствителен к перепадам температуры, разного вида нагрузкам;
3. Материал нейтрален к агрессивной среде;
4. Долговечность и неприхотливость системы;
5. Ремонт асфальта/плитки не требует разборки желоба.

Бетонная ливневка незаменима во дворе

Также бетонный лоток имеет неудобства, которые можно назвать характерными:

1. Предназначен только для линейного водоотвода.

1. Тяжелые лотки потребуют транспорта для привоза, монтажа системы.
2. Трудоемкий монтаж.

Стоимость одного лотка колеблется в среднем от 200 до 900 и выше рублей (цены актуальны на весну 2021 года). Цена на бетонный желоб зависит от нескольких параметров:

1. Размеров лотка;
2. Наличия вертикального водослива;

Лоток с вертикальным водосливом

1. Материала решетки;
2. Количества перекупщиков.

Выбор водоотводных лотков

Монтаж лотков водоотводных начинается с правильного подбора изделий. Основными параметрами выбора являются:

• подбор лотков в зависимости от материала, из которого они изготавливаются;
• подбор необходимой пропускной способности оборудования.

Подбор материала лотков

Водоотводные лотки изготавливаются из трех основных видов материалов:

• пластика;
• бетона;
• полимербетона.

Пластиковые водоотводные лотки имеют наименьший коэффициент прочности и малую стоимость. Поэтому лотки из пластика применяются в водоотведении приусадебных участков или парковых зон.

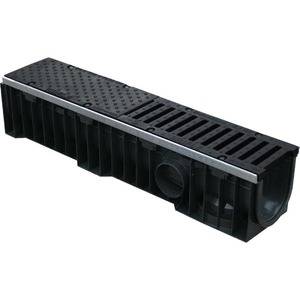

Водоотводной лоток, изготовленный из пластика

Бетонные лотки отличаются повышенной прочностью и относительно низкой стоимостью. Однако монтаж лотка водоотводного, изготовленного из бетона, может вызвать значительные затруднения, связанные с большим весом изделия. Применяются бетонные лотки при строительстве водоотвода автомобильных дорог и больших промышленных предприятий.

Лоток, изготовленный из бетона

Наиболее прочными, но и самыми дорогими являются водоотводные лотки, изготавливаемые из полимербетона.  Применяются водоотводные системы, составленные из полимербетонных лотков, там, где требуется повышенная прочность. Ярким примером служит водоотведение аэропорта и взлетных полос. Разумеется, их широко применяют и в бытовом строительстве, благодаря сочетанию положительных свойств других материалов —  полимербетон легче бетон и в то же время прочнее пластика.

Полимербетонный лоток – оптимальное, хотя и дорогостоящее решение

От выбора материала лотка зависит прочность водоотводящей системы. Чем сложнее условия, в которых требуется корректная работа лотков, тем прочнее должен быть материал, из которого они изготовлены.

Подбор лотков по пропускной способности

Все лотки, используемые для монтажа системы водоотведения, имеют одинаковую конструкцию. Устройство водоотводного лотка предусматривает наличие:

• желоба определенных параметров (глубины, высоты стенок);
• крышки – решетки, используемой для придания системе эстетичного вида и предотвращения засорения системы сторонними предметами.

Пропускная способность лотка напрямую зависит от его размеров. Предприятиями выпускаются изделия с различными параметрами:

• длины лотка;
• ширины лотка;
• высоты боковых стенок лотка.

Параметры изделия

Чем больше параметры изделия, тем больше пропускная способность лотка. Рекомендуется выбирать габариты лотка, исходя из количества среднемесячной нормы осадков, предварительно увеличенной приблизительно на 25%.

Правила монтажа водоотводных лотков

Учесть большую часть влияющих на дренажную систему факторов помогут следующие правила:

Проектируя систему сбора дождевой воды, необходимо правильно выбрать устройство водоотводных лотков. Рассчитав количество осадков за определенный период, необходимо увеличить эту цифру на 25%, и выбирать водоотводные лотки уже по полученному результату

Во внимание нужно принимать и назначение изделия, от которого будут зависеть материал и размеры лотков. Например, использовать мощные чугунные лотки на домашнем участке совершенно не выгодно, а более хрупкие конструкции не подойдут для стоянок или аэродромов

Укладка водоотводных лотков должна выполняться правильно, и одним из обязательных условий является соблюдение уклона системы – не менее 10 мм на один метр длины.
Устанавливать лотки прямо на землю нежелательно: стоит сделать хотя бы небольшой подкладочный слой из песка и гравия. Идеальным вариантом будет 10-сантиметровый слой щебня, и конструкция, уложенная на него, прослужит гораздо дольше.
Установка водоотводных лотков из стали проще, поскольку их вес меньше чугунных аналогов. Кроме того, срок службы лотков из стали больше.
Систему водоотвода стоит оборудовать пескоуловителями, что предотвратить заиливание конструкции.
Решетку нужно закрепить неподвижно, чтобы она не двигалась. Для этих целей лотки оборудуются механизмами, оборудованными винтовым замком.

ливневки

Виды пластиковых лотков для отвода воды

Пластиковые водоотводные лотки являются одним из самых распространенных решений для отвода воды на территории домов, общественных зданий и территорий. Они позволяют эффективно решить проблему стагнации воды и помогают сохранить безопасность во время дождливого сезона.

Существует несколько видов пластиковых лотков для отвода воды, каждый из которых имеет свои преимущества и недостатки:

• Канавочный лоток — это самый простой и самый дешевый вариант. Конструкция состоит из множества отдельных элементов, которые соединяются между собой. Он хорошо подходит для использования на дачных участках и в местах, где не нужно размещать большой объем воды.
• Монофасадный лоток — это сплошная конструкция, которая может быть использована в качестве декоративного элемента. Она прекрасно подходит для использования на территории больших общественных зданий. Преимущество этого типа лотков состоит в том, что он легко моется, не требует дополнительной уборки и долговечен.
• Глубокий лоток — это более сложная конструкция, предназначенная для использования в зонах с высокой степенью влажности. Он позволяет устанавливать требуемые глубины, что делает его более эффективным в отводе большого объема воды.

Таблица сравнения видов пластиковых лотков для отвода воды

Вид лотка	Преимущества	Недостатки
Канавочный	Дешевый, легко устанавливается	Нуждается в регулярном обслуживании и чистке
Монофасадный	Декоративный вид, не требует дополнительной уборки	Дорогой, сложно устанавливается
Глубокий	Эффективен в отводе большого объема воды	Дорогой, сложно устанавливается

Критерии выбора пластикового водоотводного лотка с решеткой

1. Размер и форма

Перед выбором пластикового водоотводного лотка необходимо определить его размер и форму в соответствии с задачами, которые он будет выполнять. Для домашних нужд обычно достаточно лотка небольшого размера с округлой или прямоугольной формой.

2. Материал

Важным критерием выбора является материал, из которого изготовлен лоток. Он должен быть выполнен из качественного пластика, который отличается долговечностью и устойчивостью к механическим повреждениям, воздействию влаги и ультрафиолетовых лучей.

3. Монтаж и установка

Установка пластикового водоотводного лотка должна быть простой и быстрой, а работа по монтажу не занимать большое количество времени

Важно, чтобы были предусмотрены все необходимые элементы крепления и фиксации (винты, гайки, шурупы), а также инструкция по монтажу

4. Дополнительные функции

Современные пластиковые водоотводные лотки с решетками могут иметь дополнительные функции, такие как съемная решетка для удобства очистки, возможность соединения нескольких лотков между собой, наличие антибактериального покрытия и др.

5. Стоимость

Одним из важных критериев выбора является стоимость пластикового водоотводного лотка с решеткой. Не стоит экономить на его качестве и выбирать самый дешевый вариант, но и переплачивать за ненужные дополнительные функции тоже не стоит.

Бетонные и железобетонные лотки

Бетонные лотки широко применяются практически во всех сферах строительства, в т.ч. и в частном. Изделия производятся разного размера, они хорошо сочетаются с тротуарной плиткой.

Плюсы:

• высокая прочность, сравнимая с изделиями из чугуна;
• небольшая цена;
• долговечность;
• относительно несложный монтаж, даже несмотря на вес изделий;
• возможность использования при агрессивном составе стоков, правда, при покупке надо будет уточнить используемую марку бетона, так как отдельные из них могут буквально растворяться под действием некоторых веществ.

Минусы:

вес, что усложняет транспортировку;
чувствительность к ударам, потому транспортировку выполняют предельно осторожно;
необходимость использования специального оборудования для нарезки.

Пропускная способность бетонных желобов средняя, так как материал имеет неидеально гладкую поверхность, и на ней постепенно могут оседать частицы грязи.

В широком ассортименте водоотводные лотки предлагает компания «Профессиональные Инновационные Системы». В продаже есть изделия из бетона, композитобетона, полимербетона, пластика и стекловолокна, а также точечные водоотводы и водоотводы для фасадов и террас. Сотрудники компании помогут с выбором наиболее подходящих изделий.

Уберите все отходы

Шаг 1: Перед началом установки водоотводных лотков необходимо убрать все отходы и мусор с места установки. Очистите зону от листвы, камней, гравия и других мусорных материалов, которые могут помешать правильной установке лотков.

Шаг 2: Во избежание засорения системы водоотвода убедитесь, что на месте установки лотков нет препятствий, таких как предметы из пластика или дерева, которые могут запросто закупорить канализацию.

Шаг 3: Если на месте установки лотков имеются почвенные неровности, рекомендуется выпрямить и выровнять их. Используйте уровень или лопату, чтобы создать ровную и горизонтальную поверхность для установки лотков.

Шаг 4: Проверьте, что лотки и все необходимые инструменты и материалы для установки в наличии. Убедитесь, что вы имеете все необходимые крепежные элементы, клей или герметик, а также инструменты для резки и фиксации лотков.

Шаг 5: Перед началом установки рекомендуется провести предварительный расчет длины и количества лотков, необходимых для покрытия всей зоны водоотвода. Используйте мерную ленту или измерительный инструмент, чтобы точно определить количество и размеры лотков.

Шаг 1: Подготовка места установки

Перед началом установки лотка водоотводного пластикового с решеткой необходимо подготовить место для его размещения. Следуйте следующим шагам:

1. Выберите место установки, где требуется обеспечить отвод воды и предотвратить скопление влаги. Учтите функциональность и эстетику места, чтобы лоток подходил к окружающей среде и не мешал перемещению людей.
2. Очистите выбранную область от мусора, пыли и грязи. Убедитесь, что поверхность подготовлена для размещения лотка, чтобы обеспечить его прочное крепление.
3. Проверьте уровень поверхности, на которой будет установлен лоток. Убедитесь, что она ровная и горизонтальная. При необходимости подготовьте подложку или выполняйте дополнительные работы по выравниванию.
4. Обозначьте местонахождение будущего лотка на поверхности. Используйте маркер или другие средства для отметки.
5. Убедитесь, что у вас есть все необходимые инструменты и материалы для установки лотка. Возможно, потребуется набор инструментов (ключи, отвертки и т.д.) и строительные материалы (песок, цемент и т.д.).

После выполнения этих шагов вы будете готовы к следующему этапу — установке лотка водоотводного пластикового с решеткой.

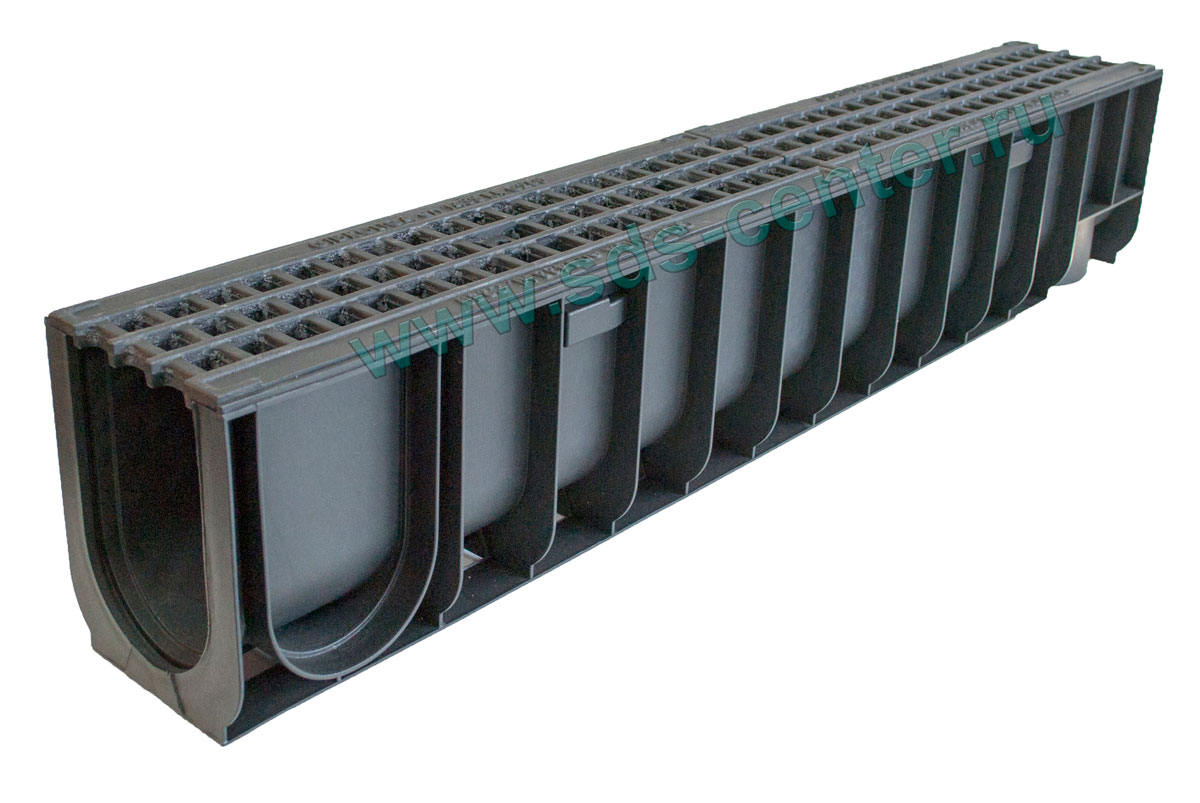

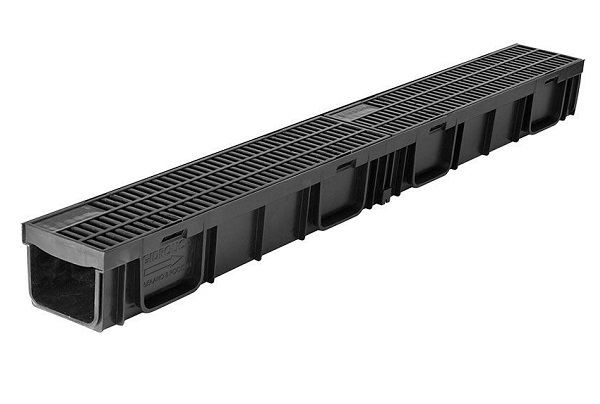

Пластиковые лотки

Схема пластикового водоотвода.

Прочные, дешевые и легкие – вот основные качества таких изделий. Этот вариант идеально подходит для частного использования, когда на водоотводную систему не предполагается большой физической нагрузки. Пластиковые дренажи оснащены как горизонтальной, так и боковой системой креплений, что позволяет легко собирать угловые и Т-образные стыки без трудоемкой нарезки. Также в пластиковых желобах предусмотрено отверстие для соединения с канализационной трубой. Этот вид лотков больше похож на конструктор, чем на традиционный строительный материал, но это нисколько не умаляет его полезности и не влияет на водоотводные свойства.

Гладкость поверхности позволяет быстрее стекать по ней водным стокам, повышая КПД системы. Легкость этой разновидности позитивно сказывается на затратах при транспортировке и погрузке-разгрузке, оказывая положительное воздействие на экономию при монтаже. Пластик – наиболее технологичный на сегодняшний день материал. Изделия из него можно наделить самыми разнообразными свойствами в зависимости от необходимых требований. Так, лотки из этого материала не подвержены коррозии, выдерживают температуру в диапазоне от -50 до 95 градусов по Цельсию, нагрузки до 60 т (необходимо учитывать класс нагрузки), они ударопрочны и виброустойчивы (в отличие от бетонных), химически стойки (невосприимчивы к автомобильным жидкостям, кислоте и равнодушны к щелочам, устойчивы к веществам для зимней обработки улиц), длина может регулироваться обычной ручной ножовкой.

Установка

Установка бетонных лотков для водоотведения состоит из нескольких несложных этапов:

1. Производится разметка участка согласно составленной схеме водоотводной системы из подготовленной документации.
2. По разметке роется траншея с уклоном в сторону приемника для стекающей воды, с учетом размеров лотков для водоотвода. Высота стенок траншеи должна быть немного больше высоты лотков.
3. На дне траншеи утрамбовывается демпферная подушка из песка, щебня и бетона, которая будет снижать нагрузку на грунт от веса коробов. Обычно используют бетон марки М400 или М500.
4. На бетонную подушку устанавливаются водоотводные лотки, при этом их боковые стенки должны быть перпендикулярны дну траншеи. Между собой элементы соединяются специальными крепежами, которые обычно прилагаются к изделиям. В случае отсутствия крепежей используется акриловый герметик.
5. Пространство между лотками и стенками траншеи заливают жидким бетоном и ждут полного застывания. После застывания производят монтаж решеток, если в дренажной системе использовали блоки с чугунной решеткой.

Если правильно провести расчеты и подобрать комплектующие с нужными техническими характеристиками, а также грамотно смонтировать дренажную систему, проблема с застоем воды на придомовом участке решится навсегда. Достаточно будет регулярно проверять каналы для стока и чистить их от мелкого мусора и песка.

Особенности лотков из пластика

Лотки из пластиков делятся на несколько групп:

• универсальные;
• особо прочные;
• износостойкие;
• глубокие.

часто идут.

Износостойкие лотки способны отводить большие объемы воды и функционировать в суровых условиях. Чаще всего оснащаются ребрами жесткости, решетками из чугуна и антивандальными креплениями. Основная сфера применения — территории загородных домов. Если требуется повышенная пропускная способность, то следует использовать глубокие лотки. У них увеличены параметры ширины и глубины, что позволяет монтировать систему дренажа на территориях с повышенным скоплением воды.

Преимущества пластиковых элементов:

• небольшой весобеспечивает удобную транспортировку и монтаж;
• боковую стыковку облегчают специальные выемки;
• герметичное соединениес трубами обеспечивает желоб на дне лотка;
• пластик легко режется, что позволяет создать элементы с длиной менее метра;
• монтаж может осуществить один человек;
• пластиковый лоток может прослужить до 50 лет.

Шаг 4: Дополнительные работы и фиксация

После того, как лоток водоотводный пластиковый с решеткой установлен на своё место и правильно подогнан к уклону, необходимо выполнить несколько дополнительных работ для обеспечения надёжной и экономичной эксплуатации.

1. Крепление лотка:

Обычно лоток фиксируется на своём месте с помощью соединительных элементов или специальных замков. Убедитесь, что лоток надёжно закреплён и не имеет никакой возможности двигаться или смещаться при нагрузке или при проходе автомобилей.

2. Заполнение песком или щебнем:

Для обеспечения дополнительной стабильности и надёжности установки, рекомендуется заполнить пространство вокруг лотка с песком или щебнем. Это поможет предотвратить проседание грунта и укрепит конструкцию.

3. Обозначение:

Обязательно обозначьте на поверхности рядом с лотком место его расположения, чтобы при необходимости легко его найти и осуществлять обслуживание. Используйте яркие и контрастные цвета, чтобы обозначение было хорошо видно.

4. Проверка и испытание:

После завершения всех работ, необходимо провести проверку и испытание установленного лотка. Убедитесь, что он правильно функционирует, что отводит воду эффективно и что отсутствуют любые утечки или проблемы с системой.

5. Уход и обслуживание:

Регулярный уход и обслуживание лотка являются ключевыми аспектами для его долгосрочной работы. Очищайте решетку регулярно от мусора и грязи, проверяйте состояние соединительных элементов, удаляйте скопившуюся воду или мусор. При необходимости, проводите ремонт или замену деталей.

Соблюдение этих инструкций поможет гарантировать надёжность и эффективность работы вашего водоотводного лотка с решеткой на долгое время.

Рекомендации по монтажу водоотводных лотков

Устройство водоотводов является ответственной операцией, так как подобная дренажная система располагается почти всегда на сложном грунте, содержащем иногда супесь, а иногда плодородную почву, не обеспечивающих достаточно надежной опоры. Кроме того, подобного типа грунт может промерзать зимой на глубину до полутора метров. А это означает, что возникающие деформации пучения будут стремиться вытолкнуть лоток из почвы.

Поэтому необходимо:

1. Подбирать лотки, учитывая их пропускную способность, а также ежемесячные и ежесуточные нормы осадков, характерные для данной местности, увеличивая их на четверть.
2. Выбирать лотки (их конструкцию и материал их изготовления) с учетом места расположения водостока.
3. Располагать желоба с минимальным уклоном на погонном метре водоотводящей системы равном 10 мм.
4. Монтировать лотки, используя подсыпку из песчано-гравиевой смеси (а лучше из щебня) толщиной 10 см (или более).
5. Отдавать предпочтение использованию решеток из нержавейки, что упрощает монтаж водоотводящей системы, одновременно продлевая ее срок службы.
6. Устанавливать в водоотводящей системе пескоуловители, чтобы защитить ее от заиливания.
7. Фиксировать решетки с использованием винтовых замков.

Монтаж водоотводных лотков

До того, как начать монтаж лотков ливневой канализации, предварительно прорабатывается проектная документация, где отмечаются места расположения водоводов и их частей, комплектация системы, конечная смета за проект.

Монтаж водоотводных каналов выполняется в несколько этапов:

1. Подготавливаются траншеи соответствующих размеров. Они должны быть больше, нежели габариты лотков. Это необходимо для укрепления грунта в месте залегания конструкций. Грунт в траншеях утрамбовывается до достижения необходимой плотности.
2. В траншеи засыпается слой песка.
3. Поверх песчаной подушки укладывается слой бетона, который впоследствии будет служить опорой для бетонных лотков.
4. Посредством погрузочной техники изделия устанавливаются в траншеи, на бетонный слой. Такая подстилающая подушка не позволяет желобам смещаться при возникновении нагрузок.
5. Каждый лоток дождевой бетонный укрепляется по сторонам жидким бетонным раствором.
6. Для предотвращения расползания лотки между собой скрепляются пазовыми соединениями. Если необходимо герметично заделать стыки между соседними элементами, используется акриловый или битумный герметик.
7. Поверх полученных каналов устанавливаются решетки, защищающие систему от попадания в нее мусора.
8. Система водоотвода подключается к ливневой канализации. Обычно в конце лотков устанавливается пескоуловитель.

Монтаж водоотводных лотков

Следует отметить, что уровень верха установленной решетки обязательно должен находиться ниже уровня поверхности покрытия минимум на 5 мм. Для обеспечения самотека попадающей в каналы воды необходимо обеспечить уклон по направления дренажного колодца или центрального приемника воды.

Установка систем отвода воды может производиться как на заново создаваемое основание, так и на уже существующее покрытие. Если толщина уже имеющегося основания является недостаточной для устойчивого размещения элементов системы, выполняется его усиление методом наращивания толщины бетонной подушки.

Грамотно смонтированная система водоотведения с использованием бетонных лотков с решетками обеспечит своевременный отвод с покрытия поступающей воды и защитит любое покрытие от разрушения.
