Как сделать заземление в частном доме своими руками

Схемы заземления: какую лучше сделать

Принципиально выбор схемы заземления в частном домостроении зависит от способа подключения. В подавляющем большинстве это TN-C, и это значит, что в цепь подключают двужильный шнур. При этом «воздушка» тоже состоит из двух проводов под напряжением 220 Вольт. Если же подключение предполагает 380 Вольт, тогда применяют провод из четырех металлических жил. Стандартная схема состоит из одной фазы L и одного «нуля» PEN. Современные цепи – это один L и два PEN: нулевая рабочая жила N и защитная PE.

В последнем случае, если заземляющий контур устанавливается в частном доме, подключенном к 380В, то прокладывается провод из пяти жил, тогда как при 220В достаточно трех. По этому признаку и различают две стандартные схемы подключения заземлителя к цепи электроснабжения. Кстати, придется использовать специальные розетки евростандарта. А штекеры также должны иметь контакты для заземления. Современная бытовая техника по умолчанию комплектуется именно такими разъемами, так как международный стандарт требует, чтобы каждый жилой дом был максимально безопасным.

Система TN-C-S

Главная характерная черта – разделение ПЭН-ввода на две жилы, подключенные параллельно. Во вводной распределительной коробке будет 3 контакта: «нейтраль», «земля», а также «расщепитель». Последний в свою очередь имеет 4 точки подключения. При таком заземлении частного дома схема предусматривает соединение шины PE с металлическим корпусом разделительного ящика. А провод N устанавливают на изоляторы. Контур заземлителя подводят к расщепителю. Тогда как проводник N с помощью перемычки также соединяют с ним. Если она медная, сечение не может быть меньше 10 кв.мм. такая система работает эффективно при наличии УЗО и автоматических дифференциальных выключателей.

Система TT

В данном случае расщепления не предусматривается. Для нейтрального и заземляющего проводника есть другие требования. Они подводятся уже разделенными. Главное в щитовом ящике правильно соединить их в единую систему. Это значит, что при заземлении для частного дома своими руками придется соединять заземляющий контур с проводом РЕ. При сравнении этой схемы с той, что описана ранее, нельзя односложно ответить, что лучше. ТТ – система, которую отличает простота монтажа. Никаких дополнительных устройств покупать не потребуется.

Однако для нее требуется, чтобы проводка в доме и устройство электроприборов было изначально предназначено для этого. Когда по зданию разведены обычные двужильные провода, а потребители не имеют заземляющего разъема, придется пользоваться съемой TN-C-S, которая является более надежной. Как подключить заземление ТТ? Полностью поменять проводку, уложив трехжильный кабель. Тогда одна жила будет подведена к заземляющему контуру – обязательному элементу. Но и тогда приборы, не имеющие специальных штекеров, становятся опасными при замыкании на корпус.

Ошибки в устройстве – чего нельзя делать

Вертикальных стержней должно быть несколько, одного, вбитого в грунт, недостаточно. Сопротивление земли находится в сильной зависимости от площади заземлителя, которая контактирует с ней. У одного заземлителя она недостаточна для обеспечения надежной защиты. Если разнести два и больше стержня на 1–2 м, между ними возникает потенциал, площадь эффективного контакта возрастает в сотни раз. Слишком далеко разносить тоже нельзя: разорвется потенциальная поверхность, останутся просто отдельные заземлители.

Если ВЩ расположен в доме, и нет возможности подвести к нему стальную шину, используется соединение медным проводником. Существует ошибочное мнение, что достаточно закрепить опрессованный наконечник болтом, покрыв защитной токопроводящей смазкой. Она способна предохранить от коррозии только в сухом помещении. Следует обеспечить защиту шины от влаги, расположив ее на стене и закрыв в металлическом ящике.

Увлажнение способствует образованию гальванической пары и электрокоррозии, которая распространяется и под изоляцию. В аварийной ситуации происходит мгновенное перегорание контакта, тем более нельзя крепить заземляющий проводник непосредственно к заземлителю и засыпать грунтом.

Также недопустимо последовательное заземление приборов и подключение нескольких заземляющих проводников к одному контакту заземляющей шины. Это грозит тем, что авария одной установки вызовет цепную реакцию, потянет за собой другие.

Не следует использовать в качестве материала металлоизделия с упрочненной поверхностью вроде арматуры, рельс, швеллера. Повышенная плотность их поверхности препятствует созданию хорошего контакта с грунтом. Также нельзя окрашивать металл, надеясь противостоять коррозии. Ее, может, и не будет, но утрачивается всякий смысл в таком заземлении. Краска препятствует надежному контакту металла с землей.

Основные функциональные узлы системы заземления

Полноценная система заземления состоит из:

1. Контура заземления.
2. Полосового металла.
3. Медных заземляющих проводников.

Рассмотрим более детально каждый из элементов и его функциональное предназначение.

Контур заземления

Контур заземления — это группа соединенных между собой проводников или электродов (в большинстве случаев нержавеющая или обычная сталь) которые располагаются вертикально в земле и располагаются вблизи защищаемого объекта.

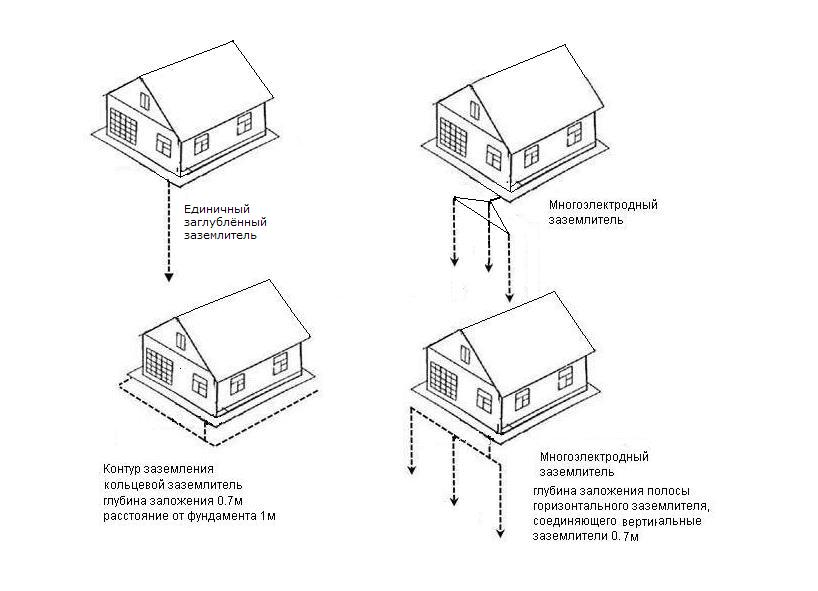

В зависимости от характеристик защищаемого объекта, для устройства контура заземления применяют уголки 50х50х5 мм (заземление для газового котла в частном доме), либо круглую сталь (ᴓ16–18) которые вбивают в землю на глубину 3 м. После чего данные электроды сваривают между собой с помощью полосы (4х40 мм) и выводят вышеуказанную полосу к месту подключения общей системы заземления дома.

Схема контура заземления для частного дома или дачи

На сегодняшний день существует 2 основных типа контура заземления:

1. Замкнутый в виде равностороннего треугольника.
2. Линейный.

Поскольку линейный контур заземления имеет существенный недостаток — при сильной коррозии соединителя между электродами часть контура будет попросту не способна отводить потенциал от электрооборудования и тем самым основное функциональное предназначение контура не будет выполнятся. По этой причине монтаж данного контура не будет рассмотрен в данной статье.

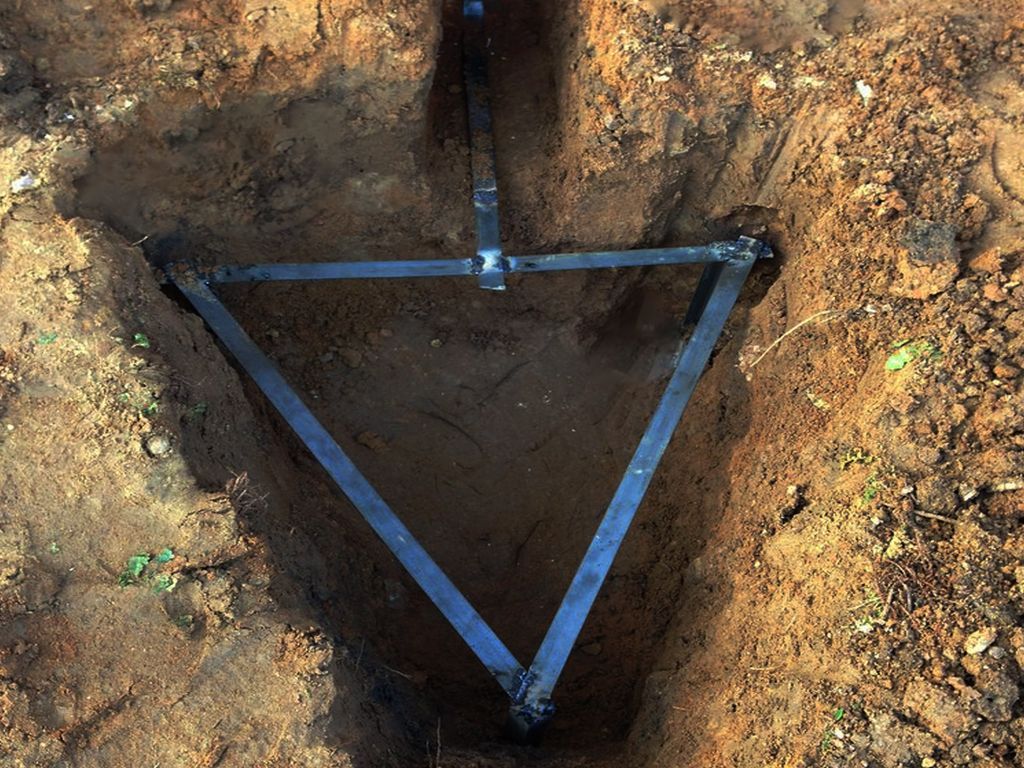

Конструктивно контур заземления своими руками выполняется в виде равностороннего треугольника с длинной стороны 3 м. Оптимальное расстояние от контура заземления до фундамента составляет 1 м.

Как было сказано ранее, вершинами данного треугольника служит либо уголок 50х50х5, либо круглая арматура с сечением 16–18 мм (далее «электроды»). Электроды перед забиванием в землю с помощью кувалды либо какого-либо другого инструмента, предварительно необходимо заострить, поскольку в противном случае Вы не сможете забить его на глубину в 3 м.

После забивания на необходимую глубину электродов, по контуру полученного треугольника необходимо снять слой грунта в 30–50 см. Это необходимо для того, чтоб в дальнейшем упростить сваривание электродов между собой. Сваривание заземлителей между собой выполняется с помощью обычной полосы 40х4 мм.

После сваривание электродов, на фундамент здания в одном или нескольких местах выводится полоса 40х4 с приваренным болтом М12 или М14 с гайками и шайбами к которой затем производится подключение заземляющего проводника (в большинстве случаев желто-зеленого цвета) который является одной жилой вводного кабеля ВВГнг (ПВСнг) 3х6, ВВГнг (ПВСнг) 3х10.

Если же в доме предусмотрена 3-х фазная система запитки, то вводной кабель может быть (ПВСнг) 5х6, ВВГнг (ПВСнг) 5х10, в котором 3 жили — это фазы «А», «B», «С», нулевая жила синего цвета «N» и заземляющий проводник «G» желто-зеленого цвета.

Хитрости при монтаже контура заземления

При вводе объекта в эксплуатацию, очень часто возникают случаи, когда при проверке полученного контура заземления специализированной электротехнической лабораторией значение сопротивления выше 4 Ом. Это может быть вызвано высоким сопротивлением грунта или несоблюдением требований запроектированного заземления.

В таком случае можно развести в ведре воды 2–3 пачки соли и залить полученный раствор в места залегания электродов. Благодаря такой простой манипуляции можно уменьшить значение сопротивления контура заземления до 1–3 Ом.

После ознакомления с теорией рассмотрим практический ответ на вопрос: «как сделать заземление в частном доме своими руками»?

Монтаж

Итак, перейдем непосредственно к описанию того, как выполнить заземление в частном, загородном доме или на даче своими руками. Для самостоятельной сборки заземляющего контура в загородном доме, садовом участке или на даче нам понадобится стальной уголок, прут или труба, а для стержней – оцинкованные электроды. Иногда вместо них применяют электропроводной бетон.

Забивание стержня.

Как уже было сказано, для забивания стержней модульные системы комплектуются специальными коническими наконечниками, облегчающими прохождение штыря в земле.

Забивать их можно и вручную – с помощью кувалды или молота, а также инструментом – необходим ударный перфоратор или отбойный молоток с силой удара примерно 20 Дж и специальной головкой. В модульных системах соединения электродов и заземляющим проводником выполняются с помощью специальных зажимов. При самостоятельном монтаже можно просто сварить их между собой.

Подсоединение заземления с помощью хомута.

Обратите внимание, что покраска, смазка или какая-либо другая консервация заземлителей запрещена – это снижает их проводимость. Учитывая негативное воздействие коррозии, приводящее к постепенному утончению стержней, необходимо брать прутья с небольшим запасом. Эти размеры указаны в ПУЭ (Правила Устройства Электроустановок) и составляют 6 мм в диаметре — для оцинкованного прута, 10 мм – для прута из черного металла, 48 мм2 (площадь в поперечнике) — для проката с прямоугольным сечением

Стенки труб и полок прямоугольной стали должны иметь толщину не меньше 4 мм

Эти размеры указаны в ПУЭ (Правила Устройства Электроустановок) и составляют 6 мм в диаметре — для оцинкованного прута, 10 мм – для прута из черного металла, 48 мм2 (площадь в поперечнике) — для проката с прямоугольным сечением. Стенки труб и полок прямоугольной стали должны иметь толщину не меньше 4 мм.

Увлажнение грунта.

Для соединения электродов между собой можно также использовать пруты, трубы и уголок. С помощью них заземление прокладывается от контура до распределительного электрощита. Размеры данных материалов также имеют определенные нормативы. Прутья должны быть в толщину не менее 5 мм, площадь сечения прямоугольной стали – от 24 мм2, с толщиной стенок не меньше 2,5 мм.

Безусловно, монтаж заземления потребует прокладывать заземляющие провода непосредственно по частному дому, даче или другому зданию, электробезопасность которого требуется осуществить. К внутренним заземляющим проводам также выдвигают специальные требования – их сечение должно быть равным площади сечения фазной жилы, но больше нормативного минимума (диаметр поперечника):

• 1,5 мм – для изолированного медного;
• 2,5 – для изолированного алюминиевого;
• 4 мм – для медного без изоляции;
• 6 мм – для алюминиевого без изоляции.

Коммутация всех проводников заземления с контуром должна проводиться с помощью специальной PE (Protection Earth) шины из электротехнической бронзы, которая должна быть установлена в электрощитке.

Пример щитка заземления

Одной из самых распространенных ошибок, совершаемых при подключении электроприборов к заземляющему контуру своими руками, является нарушения порядки их подсоединения

Обратите внимание, что оно должно всегда проводиться параллельно – от каждого устройства на щиток должен идти отдельный заземляющий провод

Соединение в одной точке в доме.

Соединение в одной точке у заземления.

Присоединение к шине.

При последовательном подключении или подключении на одну площадку шины, аварийные устройства будут «тянуть», создавая таким образом помехи. Такое нарушение правил подключения электроприборов называется электромагнитной несовместимостью. Из-за нее возникает высокая опасность для жизни во время устранения аварии.

Выбор стержней для модульно штыревого заземления

Обычно они идут омедненные стандартной длины 1,5м. Для подвалов, где низкие потолки,  можно взять и покороче – 1,2м.

Самый распространенный диаметр стержней – 14мм.

Говорят, что чем выше пятно контакта с землей, тем лучше. Безусловно это так. Но не ждите каких-то супер улучшенных характеристик по сопротивлению при увеличении сечения.

Согласно формуле расчета заземления для одиночного вертикального заземлителя, диаметр не шибко влияет на общий показатель.

Даже если вы его увеличите на 100%, то сопротивление уменьшится всего на 9%.

Не то, что вы ожидали, правда? Поэтому особого смысла переплачивать и покупать максимально толстые штыри нет.

Берите минимально допустимые по нормам.

Помимо омедненных, есть еще один вид стержней с резьбой – безмуфтовые оцинкованные. В них стержень просто вворачивается один в другой. На краю одного штыря находится наружная резьба, на другом внутренняя.

Что лучше, медь или цинк однозначно сказать нельзя. Каждый производитель всегда нахваливает именно свою продукцию.

Однако имейте в виду, что медное покрытие хотя и устойчиво к коррозии, но только до тех пор, пока его не повредили.

А поцарапать его можно очень легко. Например, при использовании газовых ключей, затягивая соединительные муфты.

Либо при вхождении в каменистую почву, сковырнув верхний слой острыми гранями камешков.

В этом случае медный защитный покров разрушается и место царапины начинает активно окисляться. Далее происходит постепенное, но неумолимое разрушение стального сердечника, вследствие чего резко ухудшается общее сопротивление всего контура.

Именно поэтому медное покрытие должно быть как можно толще. Рекомендуемое значение – не менее 0,25мм (включая резьбу!).

С цинком все наоборот. Такие штыри не особо боятся внешних повреждений. В них цинк по отношению к стальному сердечнику является восстановителем.

Поэтому здесь корродировать в первую очередь будет цинк, и только затем сталь. И пока весь цинковый слой не испортится, стальной сердечник будет чувствовать себя хорошо.

Тем не менее гарантийные сроки работы, указываемые производителями примерно следующие:

омедненные стержни – 30 лет

оцинкованные – от 20 до 30 лет

Еще бывают комплекты из нержавейки.

Такие предназначены для тех, кто вообще не экономит на электрике и хочет сделать контур, что называется “на века”.

Расчет заземления, формулы и примеры

Даже если процесс сборки покажется несложным, трудности могут возникнуть при расчетах. Главное требование – чтобы проводники выдерживали скачок напряжения, а электроды обладали достаточными параметрами, чтобы беспрепятственно «передать» тог грунту. Хорошо, когда есть сосед, который уже делал подобные работы и имел возможность проверить эффективность системы в деле. В противном случае придется все делать самому.

Сопротивление грунта

Для каждого стержня используется следующая формула:

Здесь:

• ρ экв — эквивалент удельному сопротивлению однородных грунтов (определяется по таблице для конкретных типов почв);
• L — длина электрода (м);
• d — диаметр прута (м);
• T — расстояние от середины штыря до поверхности (м).

Тип грунта	Удельное сопротивление почвы (эквивалент), Ом*м
Торфяной	20
Черноземный	50
Глинистый	60
Супесь	150
Песчаная (залегание грунтовых вод до 5 м)	500
Песчаная (залегание грунтовых вод более 5м)	1000

Размеры и расстояния для заземляющих электродов

Для этого необходимо знать допустимое общие сопротивления контуров (для сети 127-220 В – 60 Ом, для 380 В – 15 Ом). Величина климатического коэффициента берется из таблицы ниже.

Вид электрода, тип размещения	Климатическая зона
Первая	Вторая	Третья	Четвертая
Стержень, расположенный вертикально	1,8 / 2,0	1,5 / 1,8	1,4 / 1,6	1,2 / 1,4
Полоса, лежащая горизонтально	4,5 / 7	3,5 / 4,5	2,0 /2,5	1,5

Теперь необходимо взять сопротивление грунта, которое рассчитывается по формуле из предыдущего раздела статьи. Его умножают на климатический коэффициент. Полученную величину делят на общее сопротивление контура (смотрите выше). Результат и будет количеством электродов. При необходимости округляют в большую сторону.

https://youtube.com/watch?v=UU4RLuuVd4E

Системы заземления

Существует 6 отличающихся между собой систем. Несмотря на такое разнообразие, в жилых домах применяется преимущественно только 2 из них, такие как:

TN – C – S. Главной особенностью данной системы считается то, что подача тока происходит с использованием нуля PEN, который обязательно дополнительно подключается к глухо заземленной нейтрале.

В здании, в распредустройстве провод расходится на две части РЕ и N. Одна – PE – представляет собой ноль защитный (заземление), вторая – проводник – выполняет роль рабочего поля N

Для того чтобы данная система надежно работала, очень важно обеспечить ей соответствующую защиту

Это касается тех приспособлений, которые связаны с проводником PE. Такая ситуация возникает в случае механического повреждения нуля PEN между непосредственно самой подстанцией и сооружением.

TT. Эта система применяется в селах и деревнях. В загородных условиях сложно обеспечить безопасность нуля PEN. Эта схема требует выполнения «глухого» заземления по отношению к нейтрали. Осуществление передачи напряжения при этом происходит посредством 4 проводов.

Четвертый из них применяется в качестве функционального нуля N. Со стороны потребителя в данной ситуации необходимо создать штыревой заземлитель. Именно к нему следует подсоединить все проводники от PE. С ними следует связать корпуса приборов.

Система TT применяется преимущественно в отдаленных от городов районах. В крупных населенных пунктах предпочтение отдают TN – C – S.

Нужно ли заземление в частном доме

Нужно ли заземление в частном доме? Обязательно. Суть системы – обеспечить электрическому заряду кратчайший путь для разрядки в грунт. Согласно законам физики, он будет искать проводник, обладающий минимальным сопротивлением. И контур, о котором пойдет речь далее, является именно таким. И даже если «доза» будет настолько велика, что заземлитель не сможет отвести ее полностью, через человеческое тело пройдет лишь малая часть, которая не причинит вреда. Разве что, возможно, вы почувствуете легкую кратковременную дрожь. Отсюда видно, что правильное заземление – гарантия электробезопасности.

Согласно ГОСТ, СНиП и ПУЭ каждое жилое сооружение в обязательном порядке оснащается такой системой защиты от замыкания и блуждающих токов. В нормативных документах в частности говорится, что заземление для дома монтируется, если проектная напряжение в цепи электроснабжения с переменным током от 100 В превышает отметку в 40 Вт. Еще одной задачей, которая решается при помощи заземлителя, является обеспечение пожарной безопасности. В результате замыканий часто происходит возгорание, затем пожар, и тогда затраты на восстановление (если таковое возможно) несоизмеримо больше со стоимостью монтажа контура заземления.

Как правильно сделать заземление в частном доме спрашивают и те, кто столкнулся с проблемой плохого сигнала. Если недалеко находится мощный излучатель, помехи при использовании телефона, телевизора, компьютера, радиоприемника неизбежны. Но если защитить здание, принимаемый сигнал всегда будет отличным. Но только не путайте эту систему с громоотводом. В последнем случае целевое назначение одно – отвод разряда молнии. При замыкании молниеотвод никак не сможет защитить людей от поражения, а приборы от перегорания. Однако общий принцип действия в обоих случаях идентичен.

При монтаже ни в коем случае не соединяют контуры громоотвода в доме с заземлением. Каждая из систем работает независимо. Тогда в случае попадания молнии скачка напряжения не случится. Если же случится эффект индукции, заземлитель «выведет» ток из цепи, чем обеспечит безопасность. Причем у каждой системы безопасности есть подземная часть. Она может быть общей только при достаточном сечении. Разводка всегда обособленная. Наличие одного средства защиты не исключает необходимость установки другой.

Устройство заземления на улице у дома

Устройство контура заземления в частном доме – это штыри, вбитые в грунт вертикально, которые обвязываются между собой проводниками. И вся эта конструкция соединяется с распределительным щитком в доме. Перед тем как сделать заземление в частном доме, необходимо подготовить необходимые инструменты и материалы.

Из инструментов понадобятся лопаты, лом, кувалда, молоток, сварочный аппарат с электродами, болгарка, гаечные ключи. Из материалов:

• металлический уголок размерами 50х50х5 мм;
• стальная лента шириною 40 мм и толщиною 4 мм;
• металлическая проволока катанка диаметром 8-10 мм.

Чисто в конструктивном исполнении домовый контур заземления представляет собой равносторонний треугольник, в углы которого вбиваются металлические заземлители. Для этого и используется металлический уголок. Глубина вбивания – 2,5-3,0 м. Сделать это можно самостоятельно обычной кувалдой. Если грунт на участке твердый, то можно сначала провести углубление при помощи бура на глубину 1,5 м, после чего добить уголки кувалдой.

Монтажный процесс необходимо начать с нанесения на грунт размеров и формы заземляющего контура. После чего по всему периметру выкапывается траншея шириною до 60 см, чтобы было удобно проводить сварку, и глубиною 80-100 см. Вбиваются заземлители. Чтобы процесс вхождения в грунт уголков проходил без проблем, рекомендуется их концы заострить под конус. До упора забивать не надо, нужно чтобы над дном траншей остались торчать края штырей, приблизительно 20-30 см.

Теперь необходимо уголки состыковать между собой горизонтальными элементами контура заземления. Для этого используется металлическая лента. Соединение производится только электрической сваркой. Никаких болтов, которые под землей покроются коррозией, а это частичное или полное отсутствие контакта, что приведет к неэффективности заземления в загородном доме.

Следующий этап – это соединение сделанного контура с распределительным щитком в доме. Для этого можно использовать или катанку, или ту же металлическую полосу. По двору соединительный контур проводится в траншее, внутри дома по стене или плинтусу. На конце проводника, который вошел в дом, приваривается болт М6 или М8. На него будет надеваться кольцо провода, отвечающего за внутреннее заземление частного дома. Крепление производится аналогичной гайкой. Может понадобиться изоляция стыков.

Места сварки надо обязательно обработать антикоррозийными составами. Но весь контур окрашивать или покрывать каким-то защитными составами запрещено. Потому что в системе необходим полный контакт с землей, куда будут уходить блуждающие токи.

На этом монтаж контура заземления для частного дома можно считать законченным. Поэтому убедитесь, что сварочные стыки прочные, после чего лопатами надо закопать траншеи. Кстати, эту технологию можно использовать и для сооружения системы молниеотвода (громоотвода). Вот такое устройство заземления в частном доме можно сделать своими руками.

Необходимо отметить, что правильная форма заземления частного дома – это необязательно треугольник. Можно использовать квадрат, окружность, линию и другие фигуры

Важно, чтобы сам контур не создавал сопротивления, поэтому максимальное количество вбитых вглубь земли заземлителей и их горизонтальных собратьев было как можно больше. Хотя треугольник – проверенный временем вариант

И еще один немаловажный момент – расстояние от домашнего контура системы заземления до фундамента дома не должно быть меньше одного метра.

Что называется защитным заземлением, а что рабочим?

Заземление как мера обеспечения безопасности при использовании различных видов электроприборов делится на защитное и рабочее, кроме того, особняком стоит и молниезащита, подключать которую с землей необходимо с помощью отдельного контура. Использование общего заземления не рекомендуется, так как в этом случае при попадании молнии на громоотвод электричество будет вынужденно пройти через дом.

Чаще всего это происходит незаметно, но при возникновении внештатной ситуации возможен пожар и другие негативные последствия. Учитывая основную функцию заземления – обеспечение безопасности, теряется смысл таких мероприятий.

Основным отличием защитного заземления от рабочего является то, что оно представляет собой преднамеренное обеспечение электрического соединения с землей (или иными нетоковедущими элементами). И, как уже указывалось выше, его основная функция состоит в защите от возможного поражения человека током.

А вот то, что называется рабочим заземлением, имеет принципиальное отличие, заключающееся в том, что преднамеренно с землей соединяется не прибор в целом, а его отдельные элементы, например, обмотки трансформатора или генератора и других приборов.

То есть соединяются несколько точек одновременно. Исходя из этого определяется и основное значение рабочего заземления – гарантия нормальной и безопасной работы оборудования, особенно точного, для которого любые критические моменты могут стать фатальными.

Непосредственно соединение производится между заземляемыми точками и заземлителем, допускает использование вспомогательных монтажных элементов: резисторов, предохранителей и т. д.

Конечно, выбор защиты – вопрос весьма ответственный, и его вид определяется исходя из особенностей электросети дома, разнообразия используемых приборов, конструктивных особенностей строения и т. д. Для большинства бытовых приборов в доме достаточным оказывается заземление с помощью евророзетки, один кабель которой имеет соединение с землей.

Но для стиральной или посудомоечной машины, микроволновой или конвекционной печи, а тем более для бойлера следует предусмотреть возможность использования рабочего типа заземления.

ТОП-10 ошибок монтажа заземляющего устройства, видео:

В каких случаях обязательно требуется проведение мероприятий по заземлению?

После того, как стало понятно, для чего нужно заземление, следует выяснить, когда и где оно применяется:

• в однофазных сетях с переменным током и напряжением до 1 кВт и имеющих естественную изоляцию от земли;
• с постоянным током в двухпроводных сетях, у которых имеется изоляция источника тока и средней точки обмотки;
• в трехфазной сети с переменным током, с нейтралью и напряжением до 1 кВт;
• при напряжении свыше 1 кВт – для сетей переменного и постоянного тока, с различными видами и режимами функционирования обмоток.

Для монтажа защитной или рабочей системы заземления используются специальные элементы – «заземлители», которые представлены в двух видах:

• естественные – то есть любые токопроводящие элементы конструкции дома, коммуникаций, но обязательно имеющие непосредственное соприкосновение с землей. Но не допускается использовать в роли естественного заземлителя магистральные конструкции, представляющие опасность возгорания или взрыва, например, газовую трубу с этой целью использовать категорически нельзя.
• искусственные – представляют собой конструкции, изготовленные из неокрашенного металла. В некоторых случаях для обеспечения антикоррозийной защиты можно использовать защитные составы, не снижающие их токопроводящую способность. Как вариант искусственного заземлителя можно считать специальный токопроводящий бетон.

При использовании искусственных заземлителей следует учитывать, что потребуется использовать металлические пластины или прутья для создания так называемой металлосвязи.

Она представляет собой соединение верхних концов заземлителей с помощью сварки в единый конструктивный элемент, который заводится непосредственно в дом, для чего и используется шина заземления, являющаяся завершающим элементом, необходимым для обеспечения цельности и жесткости контура.

Частые ошибки при монтаже заземления

В процессе монтажа заземления неопытные мастера часто допускают такие ошибки:

Если во время забивания штырь вошел в грунт неправильно, то извлекать его расшатыванием запрещено, потому что повышается вероятность изгибания элемента. Гнутый пруток запрещено использовать для устройства заземления. Правильно извлекать стержень с использованием домкрата.
Если электрод сложно забить в грунт, выбирают другой участок. На самом деле в скальные и плотные породы прутки не вбивают. В этом случае бурят отверстия и устанавливают в них металлические трубы.
Чтобы вся поверхность электрода работала правильно, его устанавливают строго вертикально

Распространенная ошибка заключается в неровном вбивании штыря (с отклонением от вертикали).
При устройстве любого варианта заземления важно точно высчитать все параметры и размер составляющих, потому что при подгонке деталей в процессе сборки появятся отклонения от геометрии и неплотная стыковка, которая ухудшит эффективность заземляющего контура.
Для соединения всех элементов сети применяют только сварку. Только так добиваются необходимой надежности

Резьбовые соединения можно использовать только при подключении медной шины. Причем для стыковки применяют медный болт.
Если заземляющий контур сделать от дома на расстоянии менее одного метра, то током будут биться все сырые поверхности и даже вода, текущая из крана.
Если решено использовать металлические штыри, то предпочтение отдают оцинкованным элементам, которые прослужат минимум 10 лет.

При обустройстве заземляющего контура частного дома важно соблюдать все нормативные требования, правильно выбирать схему и рассчитывать параметры сети. При монтаже строго придерживаются проектных норм, а после сборки проводят тестирование системы

Особенности схем заземления 220 и 380 В

Подключение в каждом из случаев особенное. Единственное, что остается неизменным – внешний контур. Конструкция может быть любой (замкнутой, линейной). А вот с момента ввода в дом нужно учитывать некоторые нюансы. То же касается устройства проводки. Напряжение в 220 Вольт требует двухпроводной линии. При этом один придется расщепить на «землю» и «нейтраль». Другой монтируется по изоляторам.

380 В – это электросеть, для которой используется четырехпроводная система. Одна из жил подлежит расщеплению, как и в предыдущем случае. Остальные монтируются через изоляторы, не контактируя между собой. Еще одна особенность такого способа монтажа – необходимость использования дополнительных средств защиты. Это УЗО и дифференциальные автоматы. К ним подводят «нейтральный» проводник.

Схемы заземления: какую лучше сделать

В настоящий момент в частном секторе используют только две схемы подключения заземления — TN-C-S и TT. В большинстве своем к дому подходит двухжильный (220 В) или четырехжильный (380 В) кабель (система TN-С). При такой проводке кроме фазного (фазных) провода приходит защитный проводник PEN, в котором объединены ноль и земля. На данный момент этот способ не обеспечивает должной защиты от поражения электротоком, потому рекомендуется заменить старую двухпроводную проводку на трехпроводную (220 В) или пятипроводную (380 В).

Две схемы, которые применяются если надо сделать заземление в частном доме

Для  того чтобы получить нормальную трех- или пяти- жильную проводку необходимо провести разделение этого проводника на землю PE и нейтраль N (при этом необходим индивидуальный контур заземления). Делают это во вводном шкафу на фасаде дома или в учетно-распределительном шкафу внутри дома, но обязательно до счетчика. В зависимости от способа разделения получают либо систему TN-C-S, либо TT.

Устройство в частном доме системы заземления TN-C-S

При использовании этой схемы очень важно сделать хороший индивидуальный контур заземления. Обратите внимание, что при системе TN-C-S  для защиты от поражения электрическим током необходима установка УЗО и дифавтоматов. Без них ни о какой защите речь не идет

Также для обеспечения защиты требуется к земляной шине отдельными проводами (неразрывными) подключить все системы,  которые сделаны из токопроводящих материалов — отопление, водоснабжение, арматурный каркас фундамента, канализация, газопровод (если они выполнены из металлических труб). Потому шину заземления необходимо брать «с запасом».

Схема преобразования системы TN-С на TN-С-S

Для разделения PEN проводника и создания заземления в частном доме TN-C-S нужны три шины: на металлическом основании — это будет шина PE (земляная), и на диэлектрическом основании — это будет шина N (нейтрали), и маленькая шина-расщепитель на четыре «посадочных» места.

Металлическую «земляную» шину надо прикрепить к металлическому корпусу шкафа так, чтобы был хороший электрический контакт. Для этого в местах крепления, под болты, с корпуса счищают краску до чистого металла. Нулевую шину — на диэлектрическом основании — лучше крепить на дин-рейку. Такой способ установки выполняет основное требование — после разделения шины PE и N нигде не должны пересекаться (не должны иметь контакта).

Заземление в частном доме — переход с системы TN-С на TN-С-S

Далее подключаем так:

• Пришедший с линии проводник PEN заводится на шину-расщепитель.
• На эту же шину подключаем провод от контура заземления.
• С одного гнезда медным проводом сечением 10 мм2 ставим перемычку на земляную шину;
• С последнего свободного гнезда ставим перемычку на нулевую шину или шину нейтрали (тоже медный провод 10 мм2).

Теперь все — заземление в частном доме сделано по схеме TN-C-S. Далее для подключения потребителей фазу берем от вводного кабеля, ноль — с шины N, землю — с шины PE. Обязательно следим, чтобы земля и ноль нигде не пересекались.

Заземление по системе TT

Преобразование схемы TN-C в TT происходит вообще просто. От столба приходят два провода. Фазный и дальше используется как фаза, а защитный PEN-проводник крепится к «нулевой» шине и дальше считается нулем. На шину заземления напрямую подается проводник от сделанного контура.

Заземление в частном доме своими руками — схема TT

Недостаток этой системы в том, что она обеспечивает  защиту только той техники, у которой предусмотрено использование «земляного» провода. Если есть еще бытовая техника, сделанная по двухпроводной схеме, она может оказаться под напряжением. Даже если корпуса их заземлить отдельными проводниками, в случае проблем напряжение может остаться на «нуле» (фазу разорвет автомат). Поэтому из этих двух схем предпочтение отдают TN-C-S как более надежной.
