Технические характеристики теплого пола Warmstad

Преимущества теплого пола «Вармштад»

Продукция ООО «Специальные Системы и Технологии» имеет все необходимые сертификаты соответствия и отвечает всем требованиям по противопожарной безопасности жилых и коммерческих помещений. Следует подчеркнуть несколько положительных характеристик системы, выпускаемой в подмосковных Мытищах:

Таблица характеристики нагревательных матов Warmstad

• Идеально подходит для отделки нового помещения и для ремонта бывшего в использовании;
• Экранированный питающий кабель с хорошей изоляцией из современного ПВХ;
• Просто и легко монтируется под плитку, ламинат, натуральный камень;
• Постоянный контроль производителя за качеством и безопасностью продукта;
• Небольшая стоимость и высокий коэффициент теплоотдачи в сравнении с аналогами.

Коллекторно-смесительная группа

В разных схемах это оборудование может указываться по-разному. Где-то есть отдельно смесительный узел и коллектор. Где-то они объединены. Или есть только коллектор. Все это рабочие варианты, просто подобраны они для разных систем.

Различная комплектация и выполняемые функции

Смесительный узел: для чего и когда нужен

Как уже говорили, обычно теплый водяной пол — часть системы отопления. Причем, дополнительная часть. Основное тепло дают радиаторы. На них подается горячий теплоноситель. Вплоть до 95°С. Для теплого пола максимальная температура — 50°С. Чтобы понизить почти кипяток до просто горячей воды и нужен смесительный узел.

Смесительная группа — это регулируемая перемычка между подачей и обратным трубопроводом. С ее помощью в горячий теплоноситель от котла подается некоторое количество холодного. Таким образом понижается температура до заданного значения.

Смесительный и насосно-смесительный узел. Необходимая вещь для большинства систем водяного подогрева

В этот узел обычно включают и насос. Даже если есть насос в котле, на водяной теплый пол нужен свой. Это система с высоким гидравлическим сопротивлением. И чтобы обеспечить нормальное движение теплоносителя, требуется свой насос, способный преодолеть это сопротивление.

Всегда ли нужен смесительный узел? Не всегда. Он не нужен, если от котла или из стояка идет теплоноситель с требуемой температурой. Например, если стоит конденсационный газовый котел. Или есть стояк с теплоносителем +40-50°C. В таком случае просто ставят насос на подающий или обратный трубопровод. И это все.

Коллектор и его комплектация

Коллектор теплого пола (называют еще гребенка) выполняет сразу несколько функций. Основная — распределение теплоносителя по контурам на подаче и сбор его на приеме. С этим справляется самая элементарная труба с наваренными отводками. Вернее, два подобных устройства. К отводкам подключаются трубы. К одной — подача, к другой — обратка. Элементарное устройство.

Так выглядят коллекторные группы теплого пола

К необходимым компонентам этого узла также относятся два крана — на подающей и обратной гребенке. Через них система заполняется теплоносителем, а затем опрессовывается (при помощи специального устройства проверяется повышенным давлением). Через эти же краны теплоноситель сливается. Также очень желательно иметь тут манометр для контроля давления. Это то, без чего обойтись сложно.

Вроде с обоими узлами понятно. Но почему группа может называться коллекторно-смесительной. Потому что в большинстве случаев требуются оба этих узла. Ставить отдельно, один за другим — это дополнительные фитинги. А они всегда самые дорогие компоненты системы. А еще дополнительные соединения увеличивают риск протечки. Поэтому производители и делают в одном корпусе смеситель и коллекторный узел. И называют его соответственно.

Расходомеры

Такой вариант — просто труба с отводками — работает нормально только при условии, что все подключенные контура имеют одинаковую длину. Так рекомендуют делать специалисты. Но на деле получается так спланировать систему очень редко. А если контура будут разной длины, то греться они будут по-разному. Самым горячим будет самый короткий. Он будет иметь наименьшее гидравлическое сопротивление, так что большая часть теплоносителя потечет именно через этот контур. Самым холодным, соответственно, будет самый длинный.

Расходомеры — часть комплектующих, позволяющая сбалансировать гидравлическое сопротивление различных по длине контуров теплого водяного пола

Чтобы избежать подобной картины, на подаче ставят расходомеры, которые выравнивают гидравлическое сопротивление контуров. Они ставятся на каждый из контуров. Все что они делают — при необходимости уменьшают просвет, что повышает гидравлическое сопротивление. Таким образом выравнивается интенсивность движения теплоносителя по контурам различной длины.

Терморегуляторы

Есть еще одно устройство, которое ставят на отводки коллектора теплого пола. Это терморегуляторы. Могут быть ручные или с сервоприводами. Ручные вам придется крутить самостоятельно, а сервоприводы требуют наличия термостата с датчиком температуры, от которого тянут провода управления. Система получается более дорогая и сложная в установке, но и дает более высокий уровень комфорта. С таким устройством вы можете задавать температуру пола в каждой комнате независимо от других.

Устройство теплого водяного пола с возможностью автоматической регулировки его температуры

Контролировать при этом можно либо температуру пола (датчик устанавливается в стяжку), либо температуру воздуха. Последний вариант применяют, если теплый водяной пол является основным источником тепла.

Подключение кабеля к терморегулятору

После укладки всех секций, питающие жилы в самом конце мата следует заглушить и изолировать. Тут все зависит от вашего кабеля.

Например, если у вас двухжильный, у которого в начале один холодный конец и концевая муфта, то в ней жилы соединяются между собой в самом конце.

А если одножильный нагревательный мат, имеющий два холодных конца с каждой стороны, то здесь уже оба этих конца надо подводить и подключать к терморегулятору.

Третий вариант — независимые секции подключенные от проводов питания проложенных по краям сетки. Тут уже нужно изолировать термотрубкой каждый конец по отдельности, не соединяя их между собой.

Далее приступаете к подключению холодного конца нагревательного мата к терморегулятору. Для этого берете медный силовой кабель КГВВнг. Отмеряете и прокладываете его в соседнее помещение к месту установки терморегулятора.

После чего подключаете его к питающим проводам. Для этого зачищаете жилы, одеваете термоусадку и соединяете концы при помощи соединительной гильзы.

После опрессовки, сдвигаете термоусадку и нагреваете ее строительным феном.

Рекомендуется соединительную гильзу холодного конца размещать в непосредственной близости от концевой муфты. То есть, того места где заканчивается нагревательный кабель.

Если возникнут какие-либо проблемы, а они чаще всего происходят именно в местах соединения, вам достаточно будет вскрыть всего лишь одну плитку и не придется разбирать пару квадратных метров в разных концах комнаты.

Срок службы самого нагревательного кабеля больше 50 лет, поэтому все аварии и проблемы возникают именно в этих гильзовых местах соединения.

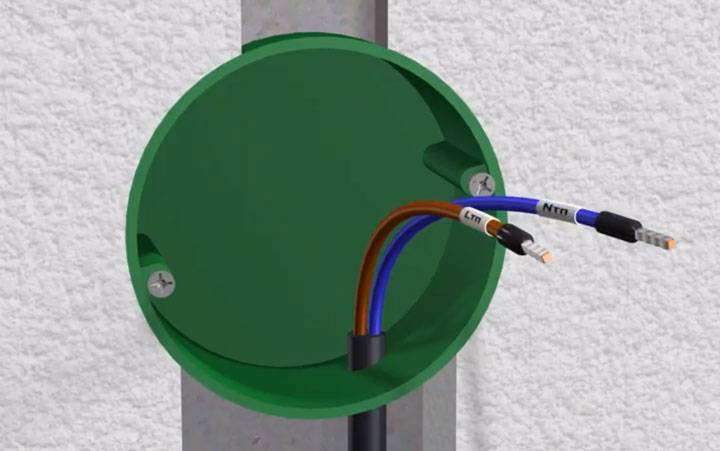

фазная жила – Lтп

нулевая жила (синего цвета) – Nтп

Подготовительный этап

Перед тем как рассчитать водяной тёплый пол, определитесь с желаемой для данного помещения температурой

Он одинаков для всех схем теплых полов

Начинать нужно с расчета мощности системы, при этом принимается во внимание площадь помещения, оптимальная температура, фактические тепловые потери. Мощность теплых полов следует увеличивать для помещений, расположенных на первом и последнем этажах, если фасадные стены не имеют утепления согласно требованиям существующих норм, если финишное покрытие сделано из натуральных каменных или керамических плит

Необходимые условия для качественной работы водяных полов

Старые половые покрытия следует демонтировать и при необходимости выровнять основание. Перепад высот по всей площади помещения не может превышать пять миллиметров, в противном случае значительно возрастает нагрузка на насос. Кроме того, велики риски образования воздушных пробок и сложности по их удалению.

Правила безопасности и эксплуатации системы

Производитель предлагает инструкцию по эксплуатации совместно с паспортом устройства. В документе отмечены особенности применения системы.

• Монтаж производится на стяжку от 3 см (кабель) и клей (маты).
• Установка кабельных секций выполняется под стяжку ламината или паркета, матов – под плитку или натуральный камень.
• Перед монтажными работами следует проверить соответствие размеров теплого пола площади обогрева.
• Один кабель или мат нельзя укладывать в двух комнатах.
• При подключении необходимо ориентироваться на цвет изоляции жил. Желто-зеленая подкидывается на землю, коричневая – на фазу, голубая – на ноль.
• Датчик терморегуляции подключается на 1 и 2 клемму, переменное напряжение подается на клеммы 5 (ноль) и 6 (фаза).
• Маты и кабели подсоединяются через УЗО номиналом до 30 мА.
• Нагревательные изделия от 2 кВт подключаются на отдельную линию через дифавтомат.
• На маты нельзя создавать механическую нагрузку.

При монтаже необходимо аккуратно резать сетку, чтобы не повредить кабель

Правила безопасности:

• Аккуратное разрезание сетки в момент укладки. Другие деформации и разрывы материала недопустимы.
• Подключение системы к сети 220 В.
• Подсоединение изделий через терморегулятор.
• Исключение воздействия смазок и масел на нагревательные приборы.
• Использование мягкой обуви либо укрыванию кабеля/матов фанерой в момент ходьбы.
• Полная заливка стяжки или плиточного клея.

Эксплуатация теплых полов Вармштад, укомплектованных терморегуляторами, позволяет сократить теплопотери в комнате. Оборудование отличается экономичностью, т.к. на обогрев затрачивается 30% электроэнергии. Подобрать системы в виде греющего кабеля или термоматов можно под любой тип покрытий.

Назначение теплых полов Вармштад

Отечественная компания Теплолюкс предоставляет гарантию на теплый пол Вармштад 25 лет

Продукция Вармстад обеспечивает комфортный микроклимат и нормальный обогрев дома. Систему монтируют с целью:

• подогрева основного напольного покрытия;
• поддержки нормальной температуры;
• основного источника тепла в доме или квартире;
• резервного обогрева в случае использования системы отопления.

Достоинства и недостатки

Обогревательные устройства предназначены для жилых и нежилых помещений. Они обладают несколькими преимуществами:

• большой ассортимент – в линейке производителя представлено 16 моделей для различной площади обогрева;
• недорогая стоимость – обеспечивается реальная экономия на ремонте или замене коммуникаций;
• качество за счет многоуровневой защиты – алюмолавсановая изоляция, оболочка из сшитого полиэтилена;
• совместимость со всеми типами покрытий;
• гарантийный срок использования – 25 лет (с августа 2018 года);
• простота монтажных работ и подключения.

В числе минусов полов Warmstad – уменьшение полезной площади комнаты при использовании матов, отсутствие самоклеящейся основы, усиления на пробивание.

Рекомендации по эксплуатации

• Диагностическое и ремонтное обслуживание матов «Вармштад» производится при полностью отключенном энергопитании;
• Поверхность тёплого пола, монтированного под плитку, или натуральный камень, не должны загромождать предметы, которые будут препятствовать теплоотдаче;

  Эксплуатация нагревательного мата Warmstad

• Для того, чтобы не допустить повреждения датчика или мата, площадь нагревательного элемента не должна подвергаться механическим или химическим воздействиям;
• В случае длительного отсутствия в помещении людей, желательно выключать энергопитание матов;
• При выявлении сбоев или неисправностей в работе нагревательной установки, нужно незамедлительно сообщить об этом по контактному горячему номеру компании ( 7-495-728-80-80) для того, чтобы вызвать специалиста для диагностики продукта.

Разновидности теплых полов Warmstad

Электрический вид теплых полов является качественной и универсальной системой обогрева. Компания Теплолюкс производит несколько вариантов продукции.

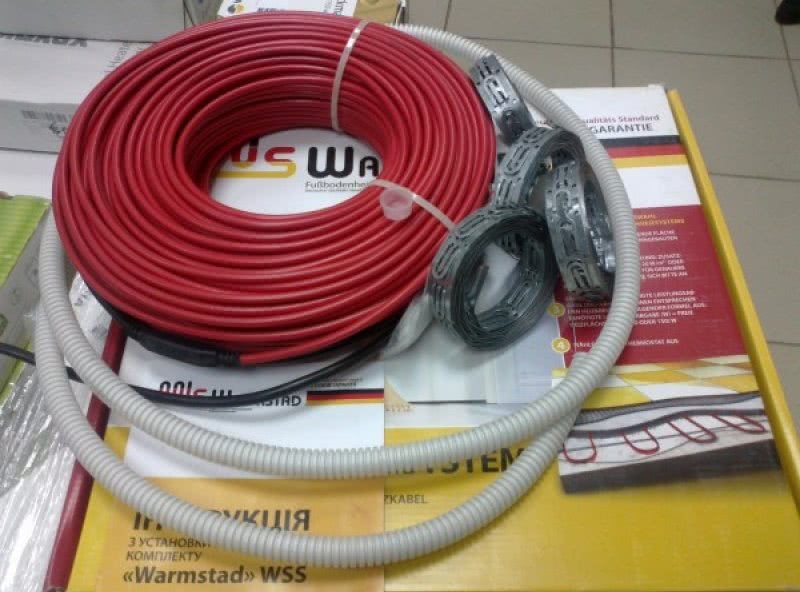

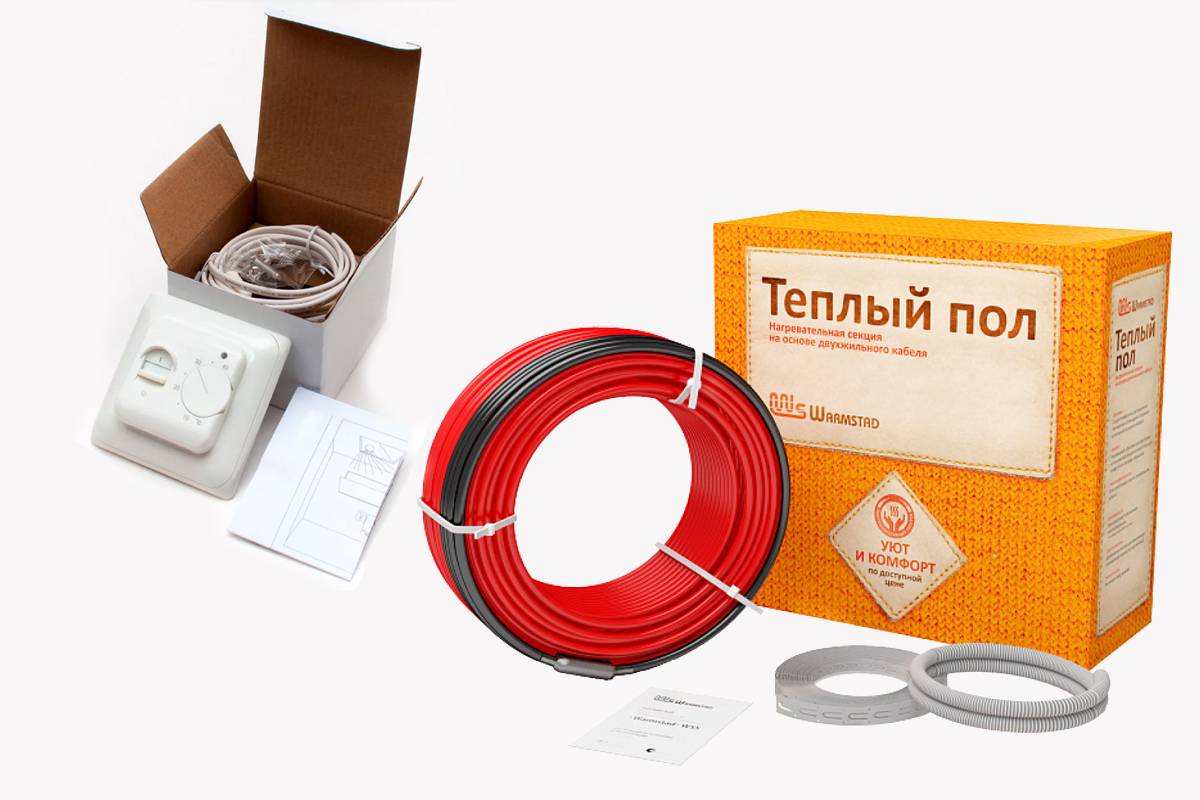

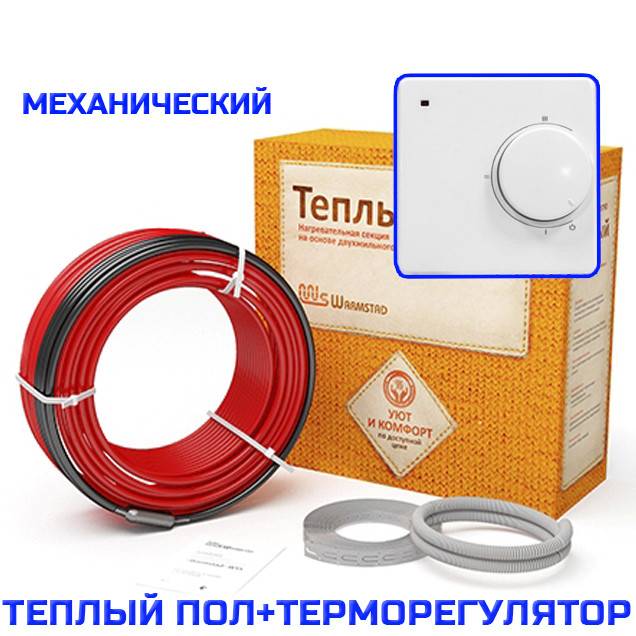

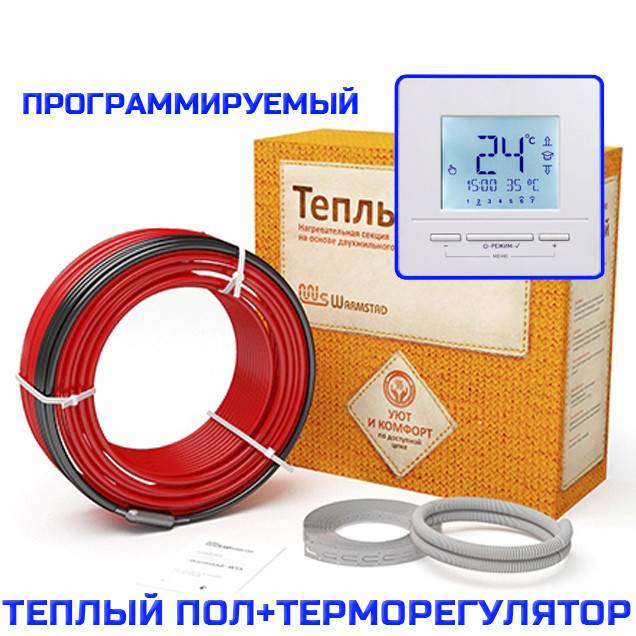

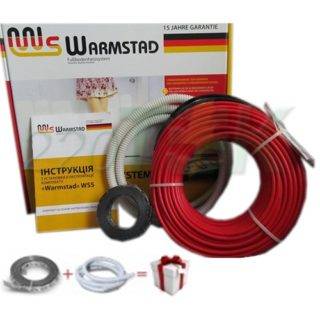

Кабельные секции WSS

Кабельные секции можно нарезать в зависимости от площади помещения

Подходят для монтажа в стяжку, т.к. нарезаются на кусочки. Основой является нагревательный двухжильный элемент около 5 мм в диаметре. Стандартный комплект включает двухжильный экранированный кабель под напряжение 220 В, концевую и соединительную муфты, установочный провод.

К особенностям теплого пола для стяжки толщиной 3-5 см относятся:

• Равномерность тепловых потоков. Зависит от шага монтажа. В прохладной комнате расстояние уменьшается с целью большей теплоотдачи, в теплой увеличивается для захвата большего пространства.
• Электрическая безопасность – на поверхности жил алюмолавсановое экранирование.
• Длительная эксплуатация благодаря полимерной изоляции с повышенной теплостойкостью.
• Адгезивность с бетонной стяжкой.

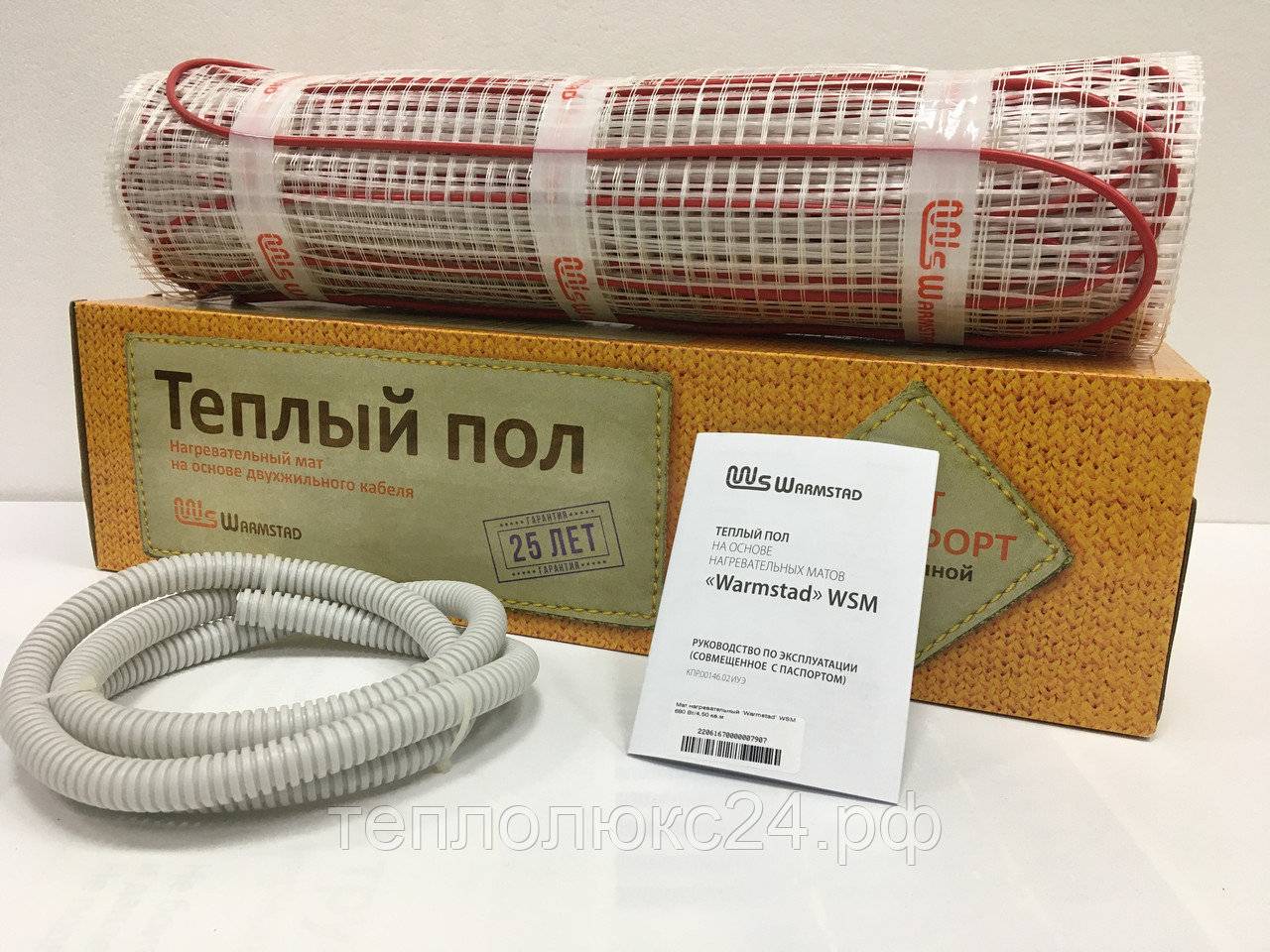

Термоматы WSM

Кабель на пластиковой сетке рекомендуется производителем в качестве резервного отопления

Электронагревательные маты выпускаются в виде тонкого (диаметр 3 мм) кабеля, закрепленного на пластиковой сетке. Между витками соблюдается одинаковый шаг. Стандартная комплектация представлена греющим кабелем на рулонной сетке, гофротрубкой для датчика, соединительными муфтами. Термостат комплектуется регулятором.

Теплые полы подходят для монтажа в любом помещении, позволяют сохранить высоту основного покрытия. Их целесообразно устанавливать в качестве резервного отопления. Нагревательный мат Warmstad имеет следующие особенности:

• быстрые монтажные работы;
• равномерность подачи тепла;
• защита от перепадов напряжения и скачков электромагнитного поля;
• сохранение высоты напольного покрытия за счет малого диаметра.

Маты и секции являются кабельными изделиями, состоящими из двух нагревательных жил для равномерной теплоподачи, устранения рисков перегрева. Для достижения электрической безопасности производитель применяет экран на основе алюмолавсана.

Изоляция выполнена из полиэтилена с химической сшивкой, оболочка – полимерная, теплостойкая. Маты оснащаются муфтами с оребрением, повышающими их механическую стойкость и долговечность.

Пленочные полы

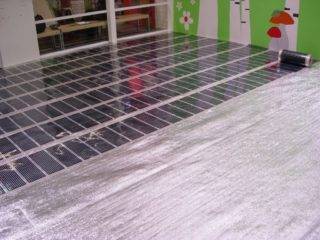

ИК теплый пол подходит для укладки под тонкое покрытие, например, ламинат

Инфракрасная конструкция с тепловой мощностью 150 Вт/м2 производится из тонких углеродных нитей, запеченных в гибком пластике. Углеродные материалы размером 3 микрона обрабатываются при температуре +140 градусов.

Пленочное изделие устанавливается под все типы покрытий, отличается мощностью и энергоэффективностью. В качестве нагревательного элемента используется карбон, проложенный по пленке тонкими линиями. Преимущество инфракрасных полов – равномерный и быстрый, за 5-40 минут нагрев.

Тестирование и настройка системы

После установки и подключения теплых полов Warmstad необходимо выполнить тестирование и настройку системы для обеспечения оптимальной работы и комфорта.

• Проверка электрической цепи: перед подключением системы необходимо убедиться в правильной работе электрической цепи. Для этого следует использовать тестер или специальные инструменты для проверки проводки и заземления.
• Настройка терморегулятора: установите и настройте терморегулятор в соответствии с указаниями производителя. Правильная настройка терморегулятора позволит поддерживать нужную температуру пола, основываясь на вашем личном предпочтении.
• Тестирование работы: после установки и настройки системы, необходимо произвести тестирование ее работы. Включите теплый пол на минимальную температуру и проверьте, как быстро он начнет нагреваться. При необходимости, внесите коррективы в настройки или проверьте работу отдельных элементов системы.

Пример таблицы для записи результатов тестирования:
Параметр
Результат

Время нагрева пола до заданной температуры
16 минут

Температура пола при максимальной настройке
30°C

Равномерность нагрева по всей площади пола
Удовлетворительно

Если в процессе тестирования вы обнаружите недостатки или проблемы в работе системы, рекомендуется проконсультироваться с профессионалами или сервисным центром Warmstad для получения рекомендаций по устранению проблемы.

Правильное тестирование и настройка системы теплых полов Warmstad позволит обеспечить комфортное и эффективное использование данного отопительного решения.

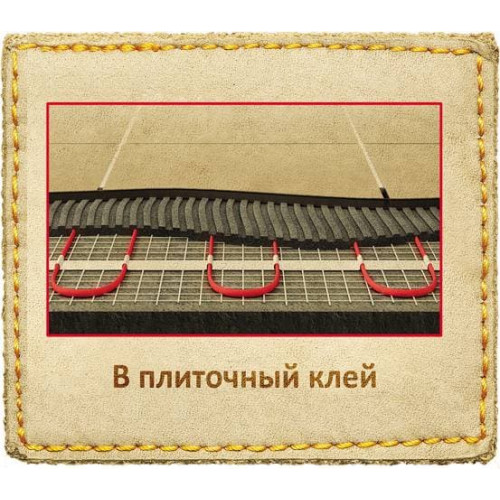

Теплый пол Warmstad WSM на матах под плитку

В целях упрощения процесса монтажа и улучшения защищённости всех используемых элементов, нагревательный кабель закреплён на специальных сетчатых матах фиксированного размера, площадь которых может составлять от 0,65 до 14,5 квадратных метра. Кроме керамической плитки, подобное исполнение системы обогрева допускается использовать с:

• Паркетной доской.
• Ламинатом.
• Линолеумом.
• Ковролином.

Вне зависимости от того, под какое напольное покрытие укладывается тёплый пол, мат Warmstad должен закрепляться на заранее подготовленной поверхности с помощью слоя плиточного клея определённой толщины. Это необходимо для того, чтобы исключить возможность механических повреждений.

Монтажные работы следует производить в точном соответствии с инструкцией. Если они выполнены правильно, оборудование будет надёжно функционировать в помещениях различного назначения: кухнях, санузлах, коридорах или жилых комнатах. Общая мощность системы обогрева зависит от суммарной площади уложенных матов. Уровень энергопотребления может быть снижен за счёт использования выпускаемых компанией терморегуляторов.

Кабельные секции

На бетонную стяжку можно уложить любое напольное покрытие, не зависимо от его фактуры. В стяжку рекомендуют укладывать не только термоматы, но и нагревательный кабель. Секции «Вармштад» монтируют любым удобным способом. Кабель двухжильный, не требует подключения к сети 2 концов.

При укладке проводник не надо возвращать к терморегулятору. Один край двухжильного кабеля может находиться в любом месте помещения. Это даёт возможность наладить отопление в комнате любой геометрии.

Если секцию укладывают на бетонное покрытие, рекомендуют продумать гидроизоляцию и материал для утепления пола

Особенно это важно, если отопление оборудуют в помещении на первом этаже. Отсутствие изоляционных покрытий может вызвать выпадение конденсата на бетонном основании, что разрушительно действует на стяжку и на фундамент здания.
На утеплитель рекомендуют уложить фольгированный материал. Он обладает отражающей характеристикой: тепло от секции будет направлено вверх в помещение.
Фольгу закрывают лавсановой материей.
Укладывают кабель с определённым шагом

В качестве крепления используют металлическую ленту: она входит в комплект к секции.
На поверхности изоляционных материалов укладывают термодатчик. Для него рекомендуют сделать нишу.
Провода кабеля и термодатчика располагают в гофрированной трубке и подводят к терморегулятору.
Терморегулятор устанавливают около розетки на расстоянии не менее 30 см от пола.
В инструкции указана схема подсоединения проводов к терморегулятору. Подключение системы производят через УЗО.
После подключения проводят тестирование системы отопления. Далее формируют стяжку.
Стяжку рекомендуют делать толщиной 3-5 см.
Выполняют облицовку напольного покрытия.

Он обладает отражающей характеристикой: тепло от секции будет направлено вверх в помещение.
Фольгу закрывают лавсановой материей.
Укладывают кабель с определённым шагом. В качестве крепления используют металлическую ленту: она входит в комплект к секции.
На поверхности изоляционных материалов укладывают термодатчик. Для него рекомендуют сделать нишу.
Провода кабеля и термодатчика располагают в гофрированной трубке и подводят к терморегулятору.
Терморегулятор устанавливают около розетки на расстоянии не менее 30 см от пола.
В инструкции указана схема подсоединения проводов к терморегулятору. Подключение системы производят через УЗО.
После подключения проводят тестирование системы отопления. Далее формируют стяжку.
Стяжку рекомендуют делать толщиной 3-5 см.
Выполняют облицовку напольного покрытия.

На терморегуляторе устанавливают температуру и подключают систему. В спальне рекомендуют устанавливать 18 0С, в гостиной 22-25 0С. Тёплый воздух будет ощущаться уже через 5 мин. работы системы. По достижению в комнате указанной температуры отопление отключится самостоятельно. Если температура воздуха опустится ниже нормы на 2 градуса, терморегулятор вновь подключит отопление.

«Тёплый пол Вармштад» от компании Теплолюкс можно приобрести в специализированных магазинах в Москве, на сайте завода «ССТ ТП», у дилеров через Интернет. Монтаж напольной системы отопления выполняют самостоятельно, но подключение к электросети рекомендуют доверить специалистам. Система обогрева работает от 220 В.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=»/youtube/v3/getting-started#quota»>quota</a>.

Монтаж системы отопления

Установка системы отопления в вашем доме или офисе может быть сложным и трудоемким процессом. Однако, если вы следуете пошаговой инструкции, вы сможете справиться с этой задачей самостоятельно.

1. Подготовка: перед началом установки системы отопления, необходимо правильно подготовить рабочую область. Убедитесь, что у вас есть все необходимые инструменты, материалы и компоненты для монтажа.

2. Расчет и планирование: перед установкой системы отопления, необходимо рассчитать необходимую мощность системы и определить оптимальное расположение обогревательных элементов. Также, следует провести планировку и отметить места для установки труб, регулирующих клапанов и других компонентов.

3. Монтаж труб и оборудования: установите основные компоненты системы отопления, такие как трубы, насосы, расширительный бак и регулирующие клапаны

При монтаже труб, обратите внимание на правильное соединение и герметичность соединений

4. Подключение к источнику тепла: подключите систему отопления к источнику тепла, например, к котлу или тепловому насосу. Убедитесь, что все соединения и трубопроводы правильно установлены и надежно закреплены.

5. Наполнение системы и проверка на утечки: наполните систему отопления водой и проверьте наличие утечек. Убедитесь, что все соединения герметичны и не течет вода. При необходимости, исправьте обнаруженные дефекты и повторно проверьте систему на утечки.

6. Запуск и настройка: после успешной установки и проверки системы отопления, запустите систему и проведите настройку параметров работы, таких как температура и распределение тепла в помещении. Убедитесь, что система работает корректно и обеспечивает комфортную температуру в помещении.

7. Обслуживание и регулярный уход: для обеспечения долгой и надежной работы системы отопления, регулярно проводите обслуживание и уход за оборудованием. Проверяйте состояние труб, клапанов и других компонентов системы, а также следите за эффективностью работы системы.

Следуя этим простым шагам, вы сможете успешно установить систему отопления и наслаждаться комфортным и теплым помещением в холодные зимние дни.

Полистирольная схема

Полистирольная система теплого водяного пола

Полистирольная система

Схема предусматривает встраивание в полистирольные плиты алюминиевых пластин, в которых фиксируются трубы. Толщина плит позволяет прятать в них трубы диаметром до 20 мм.

Фрагменты монтажа полистирольной системы

Системы сверху накрывается гипсоволокнистыми плитами. Не рекомендуется пользоваться фанерой или ОСП, они имеют недостаточную теплопроводность, что понизит эффективность отопительной системы. Гипс отлично проводит тепло, а добавление синтетических волокон делает его достаточно прочными. Поверх этих плит можно класть финишное половое покрытие.

Полистирольная система может иметь основание толщиной от 15мм до 70мм

Как собрать коллектор?

Распределительный блок «Valtec» производится в сборе. На горячей трубке уже установлены расходомеры. На холодной линейке находятся термоголовки, но изделие может иметь только выходы для крепления терморегулирующих устройств. Они защищены пластиковыми колпачками. Производитель даёт возможность выбирать, какую автоматику установить: термоголовку, сервопривод.

К коллекторной группе необходимо подсоединить некоторые небольшие элементы:

1. Справа к трубкам подсоединяют отсечные клапаны. В комплекте их 2 шт.
2. В клапаны подключаются поплавковое устройство для отведения воздуха.
3. Напротив воздухоотводчиков, с нижней стороны трубок присоединяются дренажные клапаны.
4. Торцы гребёнки закрываются заглушками.

Рекомендуем: Как сделать тёплый пол от полотенцесушителя?

К гребёнке отдельно подключается циркуляционный насос и трёхходовой или двухходовой клапан. Данные устройства приобретают отдельно. Они подключаются слева к трубке, в которую поступает холодный теплоноситель. Используют латунные резьбовые фитинги.

Выводят холодный и горячий контуры из металлических труб, которые подключаются к котлу или печи. Они соединяются посредством байпаса на выходе из коллекторной группы. Между контурами устанавливают циркуляционный насос с термодатчиком.

Настройку ротаметра проводят при тестировании системы обогрева. Необходимо снять с устройства защитную гильзу. С помощью красного кольца, верхней втулки, выставляют ротаметр на ноль.

Далее с помощью той же втулки устанавливают клапан на о для больших помещений, на о для маленьких комнат. Чтобы зафиксировать параметры ротаметра нижнее кольцо поворачивают вправо до упора.

Возвращают защитный колпачок на прежнее место. Ротаметр может не иметь фиксирующего кольца. В этом случае показатель наполняемости трубопровода выставляется без фиксации. Необходимо регулярно проверять работу клапана.

Гребёнку укрепляют на стене или размещают в коллекторном шкафу. Производитель даёт гарантию на оборудование 10 лет. Центры обслуживания находятся в Санкт-Петербурге, в Москве. Прослужит блок более 50 лет.

При необходимости ротаметр или термоголовку можно заменить без отключения системы отопления. При использовании программируемого терморегулятора работу блока управления тёплым полом можно осуществлять через электронные гаджеты.

Рекомендуем: Сколько потребляет тёплый пол?

YouTube responded with an error: Access Not Configured. YouTube Data API has not been used in project 268921522881 before or it is disabled. Enable it by visiting https://console.developers.google.com/apis/api/youtube.googleapis.com/overview?project=268921522881 then retry. If you enabled this API recently, wait a few minutes for the action to propagate to our systems and retry.

Монтаж теплого пола Вармстад

Перед монтажом теплого пола высчитывается общая мощность нагревательных приборов

Перед началом монтажных работ вычисляется допустимая мощность проводки посредством суммирования всей бытовой техники. Рассмотреть процесс установки можно на примере укладки матов.

1. Подготовка ровного покрытия. Поверхность грунтуется для повышения качества сцепки, очищается от мусора и пыли.
2. Организация стяжки для неровных полов. Обогревающая магистраль будет располагаться на армирующей сетке.
3. Подготовка схемы раскладки. Для правильного распределения матов рисуется чертеж, на котором указаны точки установки терморегулятора и температурного датчика.
4. Монтаж матов по схеме или подвязка кабеля на хомуты из нейлона. Продукцию можно разрезать, не задевая жилы. Витки при раскладке находятся на одинаковом расстоянии – около 5 см.
5. Соблюдение расстояния от стен – 5 см.
6. Заземление сетки медным проводом через терморегулятор при укладке в ванной комнате.
7. Установка регулятора на 80-90 см от плитки в удобном месте.
8. Монтаж температурного датчика на расстоянии 50-60 см от стен в трубке.
9. Закрытие трубки заглушкой и проверка свободного хода.
10. Укладка кабеля в заранее проштробленной стене.
11. Проверка работоспособности системы.

Монтаж

Прежде чем монтировать электрический теплый пол под плитку, необходимо проверить качество проводки и её предельно допустимую мощность. Сделать это можно путём суммирования всех потребителей, которые могут быть подключены к сети электропитания одновременно.

Монтаж теплого пола

Сначала нужно подготовить основание: выровнять его и очистить от загрязнений. После этого укладывают слой теплоизоляции, часто для этого используют плиты экструдированного пенополистирола.

Такой материал поставляется в виде плит, которые не сложно установить. После этого теплоизоляционный материал застилают гидроизолирующей пленкой.

Если утеплитель и лента уложены правильно, то пленку можно будет аккуратно заправить за край теплоизоляционного материала, она ляжет ровно и с небольшим натяжением.

Демпферная лента, установленная по периметру помещения, необходима при применении бетонной стяжки для укладки ТП, чтобы компенсировать тепловое расширение

Поверх пленки нужно уложить трубы для горячей воды, именно на этом этапе должна быть реализована схема укладки водяного теплого пола, ее выбирают заранее. Трубы следует укладывать ровно, стараясь сохранить равное расстояние между ними, чтобы добиться равномерного прогрева пола.

Какой бы ни была выбранная схема ТП, следует правильно согнуть трубу и аккуратно разложить ее по разметочной сетке, чтобы прогрев пола был равномерным

Уложенные коммуникации подключают к распределительному коллектору, через который подключаются к отопительной системе дома, к котлу и т.п. Трубы заливают бетонной стяжкой, после чего необходимо подождать ее полного высыхания. Остается проверить работу системы и уложить напольное покрытие.

Каждую петлю трубы подключают к коллектору. Желательно, чтобы отдельные участки системы обладали примерно равной длиной и гидравлическим сопротивлением

При монтаже систем этого типа мелочей не существует. Небольшая погрешность может вызвать серьезную поломку в будущем.

Поэтому имеет смысл учесть ряд полезных советов еще перед началом монтажных работ:

1. Прежнюю стяжку лучше полностью демонтировать, а гидроизоляцию и утеплитель положить на максимально прочное основание, тщательно выровненное по горизонтали.
2. Не стоит думать, что под стяжкой неровности основания будут незаметны, все перепады более 10 мм нужно старательно выровнять.
3. Если в одном помещении укладывается несколько отдельных контуров системы, пространство между ними следует разделить демпферной лентой, не ограничиваясь только ее укладкой по периметру.
4. На небольших участках в качестве утеплителя вполне допустимо использовать пенофол.
5. Над неотапливаемым подвалом или на грунте нужно сделать максимально надежное утепление, например, слой керамзита и плиты пенополистирола не менее 50 мм толщиной.
6. Прикрепляя трубы к сетке, не следует затягивать стяжки слишком туго, чтобы не повредить трубу.
7. Диаметр трубы для такой системы может варьироваться в пределах 16-20 мм, материал должен быть рассчитан на давление не менее 10 бар и нагрев до 95 градусов.
8. При ограниченном бюджете не стоит тратиться на трубы с опциями в виде дополнительной защиты, хотя армирование полипропиленовых коммуникаций стекловолокном лишним не будет.
9. Чтобы автоматизировать работу системы, нужно правильно выбрать и установить коллектор, дополнив его конструкцию сервоприводами, датчикам давления, воздухоотводчиками и другими полезными устройствами.
10. Ящик коллектора размещают в нише на стене, он должен возвышаться над уровнем пола достаточно высоко, чтобы можно было правильно изогнуть входящие в него трубы.
11. Все трубы должны выходить из коллектора вниз, и никогда – вверх, чтобы обеспечить корректную работу устройств для отведения воздуха, попавшего в систему.
12. Не рекомендуется делать нишу для коллектора в несущих стенах, если другого варианта нет, лучше просто установить шкаф на стене, а не внутри ее.

По понятным причинам исправить огрехи после окончания монтажа такой системы может быть очень затруднительно, поэтому следует все операции выполнять очень внимательно. Например, каждая петля должна состоять из одной цельной трубы, никакие спайки и любые другие соединения недопустимы.

Заключение

Как и у любой технически сложной продукции, у каждого из этих вариантов есть определённые преимущества и недостатки. При приобретении оборудования следует учитывать предполагаемые условия его эксплуатации. Покупатели, не способные самостоятельно определиться с выбором варианта, оптимального для их условий эксплуатации, обязательно должны получить консультацию у специалистов. Только так они смогут избежать характерных ошибок, связанных с установкой таких систем обогрева.

Сделав выбор в пользу продукции отечественного производителя, вы получите возможность за разумную плату наслаждаться комфортом, который дарит обитателям домов и квартир электрический тёплый пол Warmstad.
