S — площадь проема установки вытяжного типа.Особенности вентиляции цехов различной направленности
Вентиляция механического цеха
Вредности: тепловые выделения от электрических двигателей, персонала, пары аэрозолей и охлаждающих жидкостей, масла, эмульсии, пыль — наждачная и механическая.
Отопление: воздушное, совмещенное с системой вентиляции
Местные отсосы: над шлифовальными/обдирочными станками, станками без охлаждения, баками для эмульсий, ваннами для мытья деталей.
Общеобменная: приток воздуха сверху; расчет воздуха по избыткам влаги и тепла — не менее 30 м3 на 1 чел.
Вентиляция деревообрабатывающего цеха
Вредности: тепло от прессов, пары растворителей, клея, отходы деревообработки — пыль, стружки, опилки
Отопление: воздушное, совмещенное с системой вентиляции
Местные отсосы: напольные и подпольные для отходов древесных, отсосы от станков; очищение воздуха происходит в рукавных фильтрах, циклонах
Общеобменная: рассредоточенный приток воздуха в верхнюю зону, через воздуховоды перфорированного типа (в основном)
Вентиляция деревообрабатывающего цеха
Вентиляция гальванического цеха
Вредности: испарения щелочей, кислот, электролитов, избыток тепла и влаги, пыль, водород цианистый
Отопление: воздушное, совмещенное с системой вентиляции
Местные отсосы: бортовые для ванн, независимые вытяжные системы над ваннами с цианистыми и кислыми растворами, взрывобезопасные вентиляторы, обязательное оснащение отсосов для ванн с кислотами различным типов резервными вентиляторами. Обязательная фильтрация вытягиваемых воздушных масс
Общеобменная: воздуховоды из антикоррозийных материалов или обязательное антикоррозийное покрытие всех воздуховодов; подача 5% от притока во все смежные помещения; 3-кратный воздухообмен в отделениях для приготовления растворов и цианистых солей. Обязательная фильтрация вытягиваемых воздушных масс.
Вентиляция гальванического цеха
Вентиляция сварочного цеха
Вредности: фтористые соединения, окиси азота, углерода, озона
Отопление: воздушное, совмещенное с системой вентиляции
Местные отсосы: желательны (по возможности)
Общеобменная: вытяжка: 2/3 из нижней зоны, 1/3 — из верхней. Расчет воздуха на разбавление вредных выбросов от сварки до предельного допустимого уровня.
Расчет производится исходя из веса сварочных электродов, которые расходуются за 1 час: для ручной сварки — 1500-4500 м3*ч на 1 кг. электродов, 1700-2000 м3*ч для полуавтоматической на углекислом газу, 2500-5400 м3*ч — для сварки с использованием порошковой проволоки.
Вентиляция сварочного цеха
Вентиляция цеха покраски
Вредности: испарения растворителей/разбавителей, частицы краски
Отопление: центральное, либо воздушное, которое совмещено с вентиляцией
Местные отсосы: у агрегатов обезжиривания, окрасочных камер, установок струйного облива, камер сушки, столов, стендов, ванн окунания.
Общеобменная: приток для компенсации местной вытяжки + 1 крат, общеобменная вытяжная вентиляция не меньше 1 крат из верхней зоны.Вентиляция покрасочного цеха
Более подробно в статье «Вентиляция окрасочного цеха»
Вентиляция в литейных цехах
Главная задача вентиляции литейного цеха — справиться с огромным количеством тепла, которое выбрасывается в производственные помещения.
Вредности: лучистое тепло, огромное количество тепловыделений, аммиак, сернистый газ, окись углерода
Отопление: совместно с системой вентиляции
Местные отсосы: практически для всех видов оборудования горячего цеха
Общеобменная вытяжная с механическим побуждением в верхней зоне цеха +аэрация + душирование рабочих мест + общеобменная приточная вентиляция.
Вентиляция литейного цеха
Создание и проектирование вентиляции в производственных цехах любого назначения доверяется исключительно профессионалам, которые обеспечат соблюдение всех необходимых нормативов и выполнят расчеты, с учетом особенностей вашего производства.
Вы можете бесплатно получить эскизный проект и стоимость вентиляции Вашей котельной
Получить!
Устройство и виды вентиляции в цехах для сварки
В сварочном цеху обустраивается два вида воздухообмена:
- общеобменный;
- локальный.
В сварочном цеху устанавливаются два вида воздухообмена: общеобменный или локальный
В цехе не должно образовываться «мёртвых» участков, особенно это касается углов, где застаивается отработанный воздух с большой концентрацией вредных элементов. Схема с горизонтальной подачей воздуха отлично подходит для сварочных помещений небольшой площади.
Приточные каналы с вентиляторами устанавливаются на высоте до 4 метров. Вытяжные каналы оснащаются вентиляторами аналогичной мощности и обустраиваются на противоположной стене. Высота расположения каналов должна быть одинаковой.
Расстояние между стеной с притоком и стеной с вытяжкой не должно превышать 100 метров. Если расстояние больше, отработанный воздух будет скапливаться в центральной зоне помещения. Мощность вытяжного вентилятора не должна быть меньше мощности прибора на входе, в противном случае загрязнённый воздух будет застаиваться.
Вертикальная система предусматривает использование подвального помещения. Там монтируются приточные каналы. Под полом цеха монтируются вентиляторы. Отверстия в полу закрываются специальными металлическими решётками.
Диаметр ячеек не должен превышать 50 мм. Скорость потоков при выходе из вентиляторов – 4,5 м/с, скорость при проходе через решётку – 0,1–0,2 м/с. Вытяжные вентиляторы монтируются на крыше с выведением каналов в потолке.
Вытяжной вентилятор необходимо монтировать на крыше с выведением каналов в потолке
При автоматической системе сварки оборудуется система отсосов, располагающаяся на расстоянии не более 50 см от места линии сварки.
Преимущества применения местной вентиляции, состоящей из отсосов:
- удаление опасных веществ непосредственно в зоне их выделения;
- предотвращение распространения опасных элементов по всему помещению;
- близкое расположение позволяет производить удаление с использованием меньших объёмов воздуха и расходования меньших мощностей.
В помещениях, где невозможно оборудовать стационарные сварочные посты, и сварщики постоянно перемещаются во время проведения работ, местная вентиляция в виде отсосов будет неэффективна. В таких случаях используется общеобменная система высокой мощности с кратностью воздухообмена более 10.
В ряде ситуаций использование местной вентиляции с отсосами невозможно по следующим причинам:
- Изменение наименований свариваемых изделий (различные размерные характеристики и т. д.).
- Работа с объектами больших размеров.
- Невозможность использования фиксированных постов.
- Необходимость выполнения процедур по погрузке и выгрузке.
Если локальную систему использовать нельзя, то существенно увеличивается мощность общеобменного воздухообмена.
Оптимальная схема горизонтальной вентиляции в помещении длиной 30 м и шириной 20 м должна включать по 7 вентиляторов для притока и вытяжки с мощностью 7000 куб. м/ч. Необходима мощность оборудования для вертикальной системы в помещении с аналогичными размерами: на входе не менее 3400 куб. м/ч и на выходе 6800 куб. м/ч.
При выборе вентиляционной схемы нужно учитывать особенности производственных процессов. При сварке образуются конвективные потоки, когда подогретый воздух, насыщенный опасными веществами, от мест сварки поднимается наверх. В таких условиях поток к потолку можно усилить системой приточной вентиляции, а вверху установить вытяжное оборудование, но потоки отличаются крайней неустойчивостью.

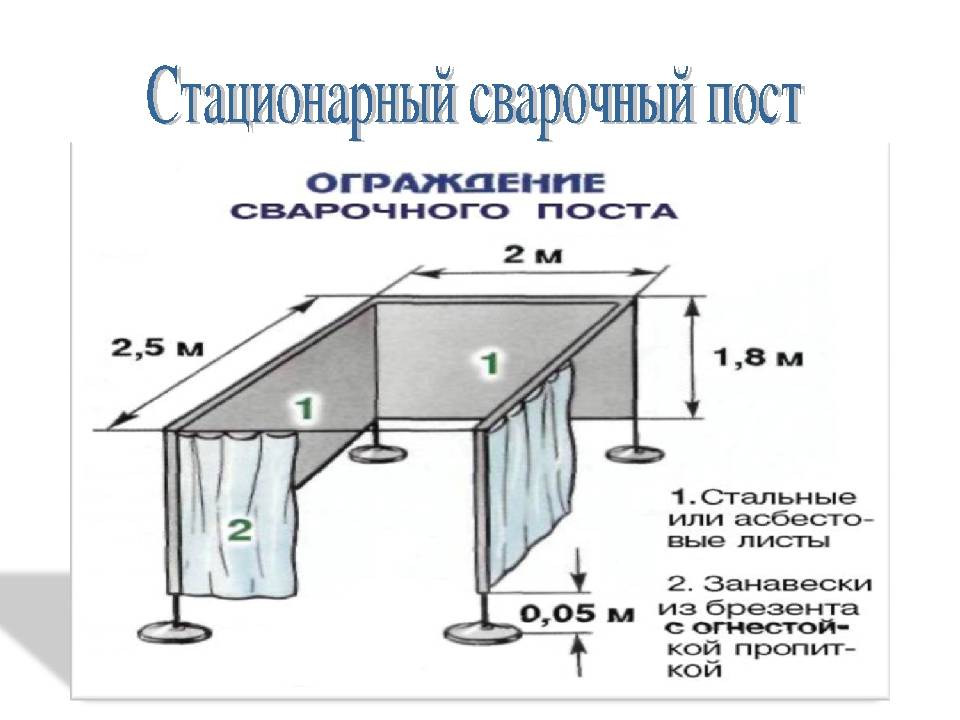

Для повышения эффективности вентиляции рабочие места в помещении отгораживаются друг от друга. Эта мера при наличии локальной вытяжки позволяет локализовать опасные выделения и выводить их с помощью отсосов. При наличии перегородок подойдёт только вертикальная система общей вентиляции.
Вентиляция в сварочном цеху своими руками
Для крупных сварочных производственных помещений с несколькими сварочными постами вентиляция должна оборудоваться с участием квалифицированных специалистов, которые произведут точные расчёты и подберут оптимальное оборудование
В небольших сварочных цехах воздухообмен можно сделать своими руками, но и здесь важно произвести расчет по всем правилам.
В небольшом сварочном цехе обустроить вентиляцию можно самостоятельно
Работы можно условно разделить на два этапа. Сначала производится установка общеобменной приточно-вытяжной вентиляции принудительного типа. Будет использоваться смешанный тип подачи и вывода воздуха. Приточное оборудование будет подавать воздух горизонтально и вертикально.
Вытяжка производится вертикально:

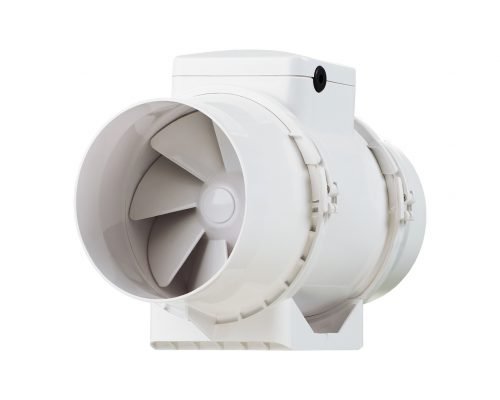

- Рядом со стеной на улицу оборудуется вентиляционная камера. В ней устанавливается вентилятор с возможностью фильтрации, подогрева и охлаждения воздуха.
- Через отверстие в стене вентилятор забирает свежий воздух.
- От вентиляционной камеры в цехе к потолку прокладывается вентиляционный канал, который подаёт свежий воздух.
- На чердаке устанавливается ещё один вентилятор с фильтрами для очистки воздуха. От вентилятора на крышу выводится труба, с помощью которой выводится из здания отработанный воздух.
- В потолке проделываются 2–3 отверстия, которые с помощью вентиляционных каналов подводятся к чердачному вентилятору.
После оборудования общей системы воздухообмена производится установка местной линии. Вентиляция для сварочного поста местного типа представляет собой специальную отсосную систему.
Такое оборудование выпускается специально для производственных предприятий, и его можно подобрать в соответствующей комплектации для конкретного цеха. От отсоса прокладывается вентиляционный канал на кровлю.
Местная вытяжка позволит выводить большую часть вредных загрязнений автономно, не допуская их распространения по всему помещению. В случае необходимости монтируется мобильный отсос, позволяющий перемещать местную вытяжку вместе со сварочным аппаратом.
Нормы вентиляции сварочного цеха – Eurolux
13 августа 2021
При сварочных работах выделяется большое количество токсичных веществ. Это продукты горения, газообразные фтористые соединения, мелкодисперсная пыль от металла и флюса (аэрозоли железа, марганца, хрома, цинка). Поэтому сварочному посту необходима правильно спроектированная система фильтрации.
Требования к вентиляции сварочных цехов
Требования детально описывают два документа: СНиП 41-01-2003 (основные правила для всех видов вентиляции) и СП 1009-73 (Санитарные нормативы для процессов резки и сварки металла). К примеру, расстояние от рабочего инструмента сварщика до приемной плоскости вытяжного отсоса не должно превышать 350 мм. Добиться этого можно только с наклонными и поворотно-подъёмными вытяжными рукавами или при монтаже вытяжки непосредственно в сварочном столе. Из других ключевых моментов можно выделить следующие:
- Скорость воздушного потока. Для ручной сварки с инертным газом скорость должна быть выше 0. 3 м/с, в обычном, углекислом газе — 0.5 м/с, при работе плазменной резки с низколегированными сталями — 1.4 м/с.
- Процент очистки воздуха в месте сварки. Из рабочей зоны должно удаляться не меньше 75% вредных веществ силами вытяжной вентиляции, для вытяжных шкафов над местом работы сварщика цифра выше — 90%.
- Процент очистки воздуха за пределами рабочих зон. На расстоянии 4 метров от места сварки ПДК загрязняющих веществ в воздухе не должна превышать нормы.
Мы спроектировали свое оборудование, учитывая все конкретные требования и специфику вредных веществ. В нашем каталоге это столы «Металл-Мастер» и «Фильтр-Мастер». Модель XL-Ф имеет собственную фильтрационную систему с двумя вытяжками: в плоскости рабочего стола, на уровне сварки, и сверху, через подвижный вытяжной рукав. Модель «Металл-Мастер СС» не является автономной и подключается к центральному фильтрующему агрегату, что позволяет удешевить организацию нескольких рабочих мест.
Устройство фильтров и систем очистки воздуха для сварочных аппаратов
Для качественной очистки воздуха от сварочных аэрозолей требуются фильтры тонкой очистки (от F9 и выше по ГОСТ Р 51251-99), а для удаления вредных газов — абсорбционные фильтры.
Организация систем очистки воздуха в сварочных цехах
ГOCT 12.3.003-86 называет конкретные цифры для скорости выведения воздуха. Для стандартного сварочного поста, т.е. при работе с обычными черными металлами, это 1500 м³/ч, а для области непосредственно вблизи сварочного стола — 0.2 м³/с. Для сварки в закрытых, труднодоступных пространствах требования выше — 150 м³/ч от каждого сварочного поста.
С учётом этих требований, фильтрацию для большинства сварочных операций с деталями средних и малых размеров может обеспечить центральная фильтровальная система «FCS». Основная модель оснащается промышленными вентиляторами с производительностью до 34 тыс. м³ в час. Этого достаточно для потребностей нескольких десятков сварочных постов.
Там, где требуется высокая мобильность и небольшой объём сварки, логичнее использовать мобильные фильтровальные аппараты.
Рециркуляция воздуха в сварочном цехе
Как быть, если полная очистка от газов и сварочных аэрозолей затруднена? В решении этого вопроса хорошо показали себя системы передува (у иностранных производителей Push-Pull). Это воздушные преграды, монтируемые на высоте зависания вредных летучих соединений.
Сварочные аэрозоли из-за высокой начальной температуры поднимаются вверх до остывания, поэтому могут быть эффективно удалены с уровня их зависания. Для этого системы передува перемещают загрязненный воздух к системе фильтрации с помощью воздушного потока. Поток передува выполняет не только транспортную функцию, но и разбавляет загрязненный воздух очищенным.
Процент рециркуляции становится важным при организации отопления в цехе. Поэтому эффективность фильтрационных систем важна и с экономической точки зрения. Чтобы добиться этого, нужно учитывать и характер сварочных работ, и объём, и организацию пространства.

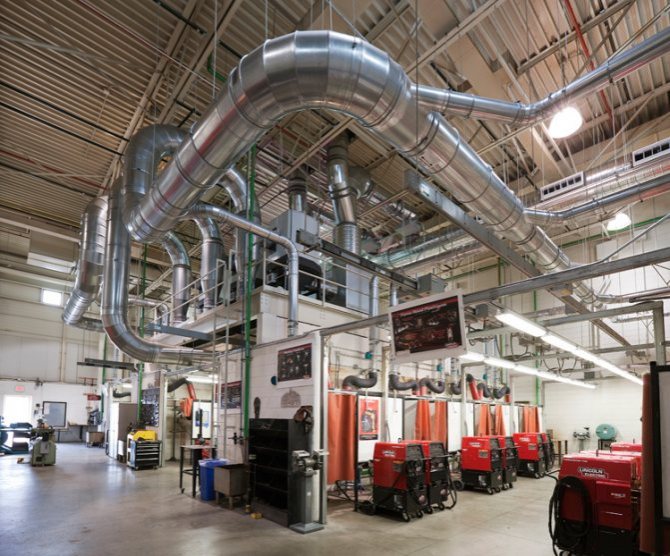

Общеобменная вентиляция
Оборудование рабочих сварочных постов локальной системой отведения эффективно лишь в том случае, когда речь идет о стационарных столах. Если постоянные посты отсутствуют и рабочим цеха приходится постоянно перемещаться/выполнять работу на передвижных сварочных столах, система местной вытяжки становится попросту неэффективной. В таких ситуациях актуальной становится монтаж общеобменной системы вентиляции с кратностью воздухообмена до 10 единиц.
При выборе оптимальной общеобменной схемы, учитывают все важные моменты, в том числе выход конвективных потоков вверх производственного помещения. Конвективные потоки могут при необходимости усиливаться посредством направленных приточных струй или направляться этими струями к воздухозаборным панелям.
Беря во внимание тот факт, что эти потоки не особо стабильны и могут быть нарушены движением масс аэрационного воздуха или охлажденным притоком, могут возникнуть сложности в борьбе за чистый воздух. А если к этому прибавить то, что процесс сварки металлов сопровождается большим выделением пыли, единственный выход кроется в установке механической общеобменной системы вентиляции приточно-вытяжного типа с опцией обязательного подогрева приточного воздуха в холодные сезоны
Общеобменная вентиляция
Вентиляция сварочного поста в Санкт-Петербурге (СПб)
Вентиляция сварочного поста одно из ключевых направлений деятельности компании «Нева Климат».
Мы более десяти лет профессионально занимаемся монтажом вентиляции сварочного поста в Санкт-Петербурга (СПб) и области.
Работа в помещении для сварки сопряжена с риском столкновения с повышенной концентрацией опасных веществ. Такую нежелательную ситуацию в помещении для сварки призвана предотвратить вентиляция сварочных постов.
Задачи общеобменной вентиляции сварочного цеха
Общеобменная вентиляция для помещения, где осуществляется процесс сварки, должна очищать воздух от примесей, успевших распространиться далее. Общеобменная вентиляция при сварке должна удалять «отработанный» воздух и замещать его чистым приточным.
При этом вытяжка вентиляции сварочного цеха должна быть оборудована фильтрами, очищающими воздух до его выхода в атмосферу за пределы помещения для сварки. А приточная система до поступления воздуха в сварочные помещения должна обеспечивать нужные параметры температуры и влажности. Для этого установки приточной вентиляции сварочного цеха наделяются функциями очистки, нагрева или охлаждения воздуха.
Задачи локальной вентиляции сварочного рабочего места
К задаче локальной вытяжной системы вентиляции относится удаление максимального количества вредных примесей – азота, фтора, оксида углерода, озона – из вздуха, окружающего сварочный рабочий участок. Удаление опасных веществ с помощью вытяжной вентиляции должно производиться максимально быстро, до их выхода за пределы рабочего места для сварки и попадания их в общеобменную систему вентиляции сварочного цеха.
Расчет для сварочного цеха вытяжной системы должен быть выполнен так, чтобы при сварке вредные вещества не выходили за пределы рабочего места в объемах, превышающих максимально допустимые для здоровья сотрудников.
Система приточной вентиляции сварочного рабочего места должна обеспечивать приток свежего воздуха, понижающего концентрацию вредных веществ на сварочном рабочем участке.
Расчет вентиляции сварочного цеха
Расчет системы для сварочного цеха, устанавливаемых для помещений сварки, осуществляется на основе данных о количестве используемых электродов за один час.
Расчет вытяжной системы сварочного цеха исходит из того, что при сварке ручным методом на 1 кг электродов должно приходиться 1,5-4,5 м3/ч. Для полуавтоматической сварки 1 кг электродов требует 1,7-2 м3/ч. При этом один рабочий сварки за 1 час использует около 5 кг электродов.
При проектировании вытяжек вентиляции расчет исходит из того, что 70% мощности вентсистемы сварки придется на нижний ярус цеха, а оставшиеся 30% – на верхний ярус сварочного помещения.
Вентиляция сварочных постов с рекуперацией тепла
Для такого энергоемкого производства как сварочный цех вопрос расходов на электроэнергию стоит крайне остро. Вентиляционные приточные системы, используемые при сварке, для нагрева или очищения воздуха также потребляют немалое количество энергии. При этом приходящий в помещение для сварки воздух может из-за вытяжки покидать здание, не успевая передать тепло внутрь помещения. Такая приточно-вытяжная система при сварке расходует много электроэнергии, показывая сомнительную эффективность.
Для энергоемкой сварки используются системы с рекуперацией тепла. При ней вытяжной воздуховод, удаляющий воздух из помещения для сварки, имеет зону теплообмена с приточным воздуховодом, несущим воздух внутрь помещения и на участки.
Таким образом, система вентиляции при сварке позволяет нагревать приходящий воздух не только за счет работы вентиляторов, но и за счет уходящего воздуха. Системы с рекуперацией тепла при сварке помогают экономить до 30% электроэнергии, используемой для работы вентиляторов притока.
Система вентиляции сварочного поста от профессионалов компании «Нева Климат».
Для заказа вентиляции сварочного участка позвоните нам по телефону +7 (812) 611-07-37 или закажите обратный звонок у нас на сайте. Наши специалисты проведут расчет вентиляции сварочного цеха, создадут проект и проведут монтаж системы воздухообмена при сварке под ключ: от первичного расчета вытяжной системы до пуско-наладочных мероприятий и составления актов о выполненных работах в помещении для сварки.
Мы имеем более, чем пятилетний опыт проектирования и установки систем воздухообмена сварочных постов и других производственных участков.
Мы также оказываем услуги по техническому обслуживанию вентиляционной системы сварочного участка и других производственных постов и цехов.
Виды и правила обустройства
Существует два способа обустройства системы вентилирования в сварочном цеху: общеобменный и локальный. Они используются вместе, в дополнение друг к другу.
Местная схема способна устранять до 75% всех выделяемых во время работ вредных веществ. Для устранения оставшихся 25% вредных веществ используется общеобменная система.
- Нельзя допускать образования в цеху мертвых участков (из которых воздух никак не удаляется), особенно в углах. В них застаиваться воздух, имеющий в своем составе большое количество вредных веществ.
- Приточные каналы с вентиляторами следует монтировать на высоте до уровня 4 метров. Вытяжные каналы следует монтировать на противоположной стене, при этом высота обоих каналов должна быть одинаковой.
- Расстояние от стены с притоком до стены с вытяжкой не может быть более 100 метров – это запрещено. При большем расстоянии будет происходить аккумуляция отработанного воздуха в центральной зоне помещения.
- При необходимости к местной системе вытяжки можно поставить мобильный отсос, который позволит в случае необходимости двигать вытяжной зонт вместе со сварочным оборудованием.
- Вентиляционная цеховая система должна обустраиваться начиная с установки общеобменной приточно-вытяжной системы. Когда ее монтаж завершен, переходят к обустройству местной системы вентилирования.
Теперь рассмотрим подробнее особенности обустройства этих схем.
Местная схема
Основное предназначение местной схемы – очистка воздуха локально, то есть прямо на рабочем участке. Именно на месте проведения сварочных работ и скапливается больше всего вредных веществ. А вот уже в 3-4 метрах от рабочего места воздух может быть абсолютно чистым, и соответствовать санитарным нормам.

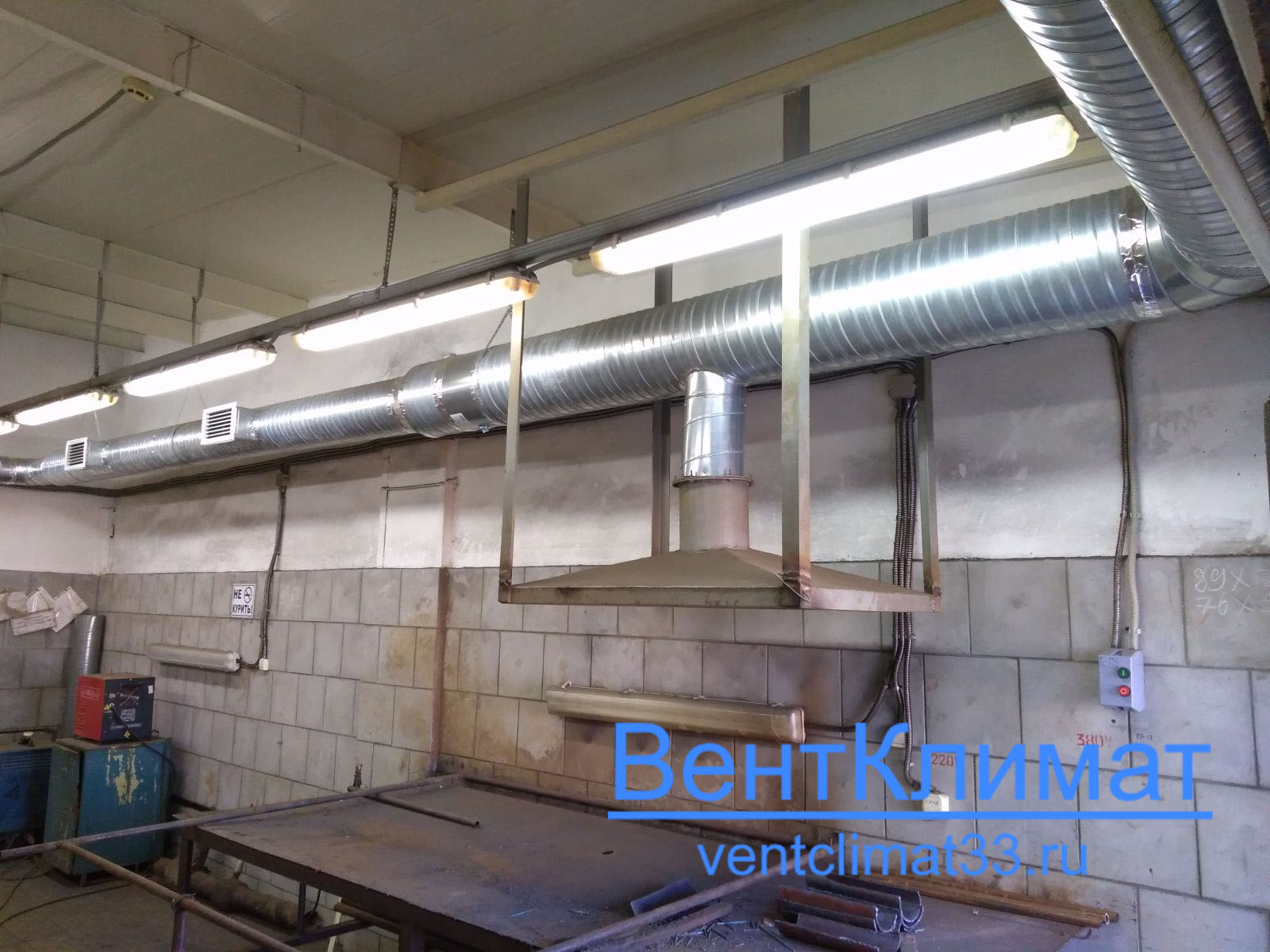

Вентиляция для сварочного поста
Существует два способа установки местной вентиляции: через местные отсосы либо через вытяжные приборы подъемно-поворотного вида.

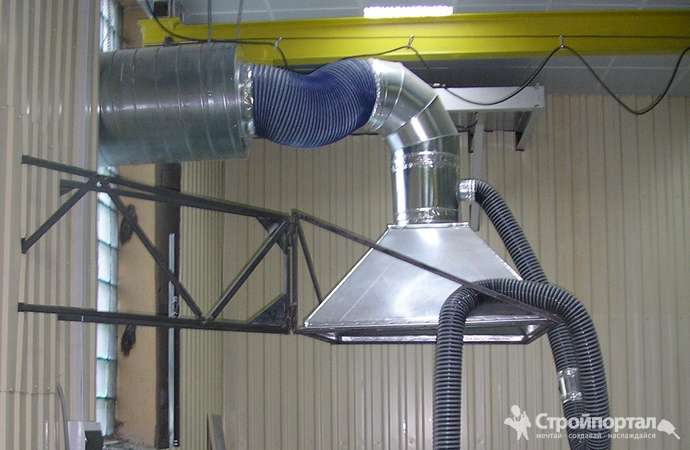

В первом случае отсосы монтируются на высоте полутора метров от сварочного поста. Иногда их монтируют непосредственно в сварочные столы, что тоже неплохой вариант. В конечном счете местные отсосы соединяют с общеобменной вентиляцией цеха, используя специальные герметичные шланги.
Второй вариант представляет собой воздухоприемник, который крепится за счет шарниров и шланга (его диаметр может достигать 200 мм) в любом положении. Шланг соединяет воздухоприемник и централизованную систему вытяжки воздуха.
Обычно за счет такой конструкции удается выносить из помещения до 85% различных вредных компонентов. Ее преимущество – возможность монтажа рядом со сварочным оборудованием. В целом же подъемно-поворотная вытяжка позволяет эффективно очищать воздух на расстоянии до 8 метров от сварочного поста.
Общеобменная схема
Общеобменная схема состоит из системы воздуховодов, к которым подключены вытяжные вентиляторы.
Механизм работы метода таков: воздушный поток, проходя через решетку, рассекается, после чего поднимается вертикально вверх и распределяется по всему цеху. Скорость прохождения воздушных масс в цеху составляет 0,1 м/с, чего в большинстве случаев достаточно.
Воздухообмен обеспечивается за счет монтажа под полом вентиляторов. Устранение отработанного воздуха обеспечивается за счет монтажа на крыше вентиляторов с производительностью больше, чем у приточных.
Достаточно 20 минут непрерывной работы такой системы для выведения большинства вредных веществ.
Несколько правил обустройства общеобменной схемы:
- в случае, когда на 1 м³ цеха расходуется меньше 0,2 г/час электродов, монтаж общеобменной системы вентилирования можно не производить;
- скорость подачи свежих воздушных масс не должна превышать 0,9 м/с;
- если дополнительно не смонтирована местная схема, то механическое вентилирование должно обеспечивать выведение 2/3 воздуха снизу и 1/3 сверху.
Если сварочные работы производятся внутри какой-то емкости, то скорость потока воздушных масс должна превышать 0,7 метров/секунду, при температуре не менее 20 градусов внутри.
