Компоненты и принцип работы
Самая типовая приточная система вентиляции состоит из следующих элементов:
Решетка воздухозаборника. Через этот элемент воздух поступает извне в помещение. Воздухозаборники могут быть как круглыми, так и квадратными. Все зависит от формы вентиляционной шахты.
- Клапан. Он позволяет перекрывать выход или вход воздуха. Особенно он важен зимой, когда температура окружающей среды очень низкая. Обычно они автоматизированы и при включении системы открываются. Во время простоя – закрываются.
- Фильтры. Данный элемент очень важен не только для людей, но и для всей системы. Они предотвращают попадание в нее пуха, пыли, мусора и прочих мелких частичек. Дополнительно могут ставиться и фильтры мелкой очистки, которые задерживают даже микробов.
- Нагреватель или калорифер. Он подогревает воздух, подающийся из атмосферы. Особо важен данный элемент в холодное время года. Он может быть как водяным, так и электрическим.
- Вентилятор. Воздушные потоки, проходя через фильтры и прочие элементы, поступают к вентилятору, который нагнетает их и распределяет по зданию через специальные отверстия.
- Распределители. Данные элементы находятся непосредственно в самих комнатах и позволяют равномерно насыщать воздух по всей площади, не оставляя мест застоя.
В зависимости от того, какие виды вентиляции воздуха применяются, подбирается дополнительная комплектация в виде ионизаторов, увлажнителей и прочих дополнений. Приточные устройства работают именно по принципу нагнетания воздуха в само помещение. Его дальнейший отвод заключается в перепаде давления внутри и с внешней стороны.
Обслуживание вентиляционной системы
Обслуживание вентиляционной системы необходимо, прежде всего, для своевременного обнаружения трудностей в работе вентиляции и предотвращения проблем, замены износившихся деталей, поддержание служащих элементов. Такие процедуры являются обязательными для любого вида вентиляционной системы, ведь поломка такого оборудования может нанести здоровью человека серьезный урон, оцениваемый в десятки тысяч рублей и месяцы лечения.
Вентиляция – одна из главных инженерных коммуникаций. Главным предназначением вентиляционной системы выступает удаление несвежего воздуха из помещения, а также пыли, гари, болезнетворных бактерий, копоти и других видов загрязнений. К тому же он отвечает за доступ кислорода в помещение. Хотя современное вентиляционное оборудование отличается многофункциональностью, а поэтому отвечает за создание микроклимата в помещении. Устанавливаются вентиляционные системы в зданиях и помещениях различного назначения.
Сервисное техническое обслуживание (ТО) вентиляции
Необходимость проведения технического обслуживания ( Т.О. ) вентиляционных систем:
в квартирах, домах и коттеджах;
в офисах и административных зданиях;
в торговых залах и магазинах;
в цехах и на складах.
Работоспособность и срок службы вентиляции напрямую зависит от своевременного технического обслуживания. В ходе обслуживания проводится проверка работы всей системы и отдельных её компонентов, а также иные профилактические работы. Такие меры позволяют увеличить срок службы используемого оборудования и его бесперебойную работу. К тому при регулярном сервисном обслуживании часто удается предотвратить выход из строя системы, аварийную ситуацию и дорогостоящий ремонт. Несмотря на то, что сервисное обслуживание платная услуга, она позволяет сэкономить немалое количество средств на срочных и капитальных ремонтах вентиляционной системы. К тому же обслуживание обеспечивает надежную и безотказную работу на протяжении всего срока эксплуатации.
Назначение технического обслуживания систем вентиляции
Обслуживание вентиляции проводится, чтобы предупредить возможные или устранить имеющиеся проблемы в её работе, а также восстановить предусмотренные проектом номинальные параметры ее работы по назначению. Как правило, через какое-то время эксплуатации систем вентиляции возникают следующие проблемы:
- Засоряются воздушные фильтры, в результате чего резко снижается общий расход воздуха в системе. Москва, к сожалению, не может похвастаться чистой атмосферой, поэтому такое засорение происходит достаточно быстро;
- Засоряются водяные фильтры-грязевики в системах тепло-холодоснабжения приточных установок, что не позволяет достигать требуемых температур воздуха;
- Растягиваются или изнашиваются приводные ремни вентиляторных секций и вращающихся рекуператоров, что приводит к возникновению посторонних вибрации и шума;
- Изнашиваются подшипники в вентиляторах или требуется их смазка; результат – повышенная вибрация и шум;
- Сбой в работе системы автоматики.
Так выглядят фильтры вентиляции после года эксплуатации без сервисного обслуживания.
Также именно во время обслуживания систем вентиляции выявляются факторы, из-за которых систему нужно заменить или переналадить:
- Изменение планировки помещений;
- Увеличение или уменьшение количества людей в комнатах;
- Перемещение рабочего оборудования и т. д.
Часто эти изменения не отражены в документации, соответственно, не произведён перерасчёт воздухообменов. В ходе сервисного обслуживания вентиляции можно скорректировать работу системы под актуальные условия.
Обслуживание систем кондиционирования следует проводить не реже 1 раза в год. Однако если речь идет о работе с сильнозагрязненным воздухом (производство, кухня и т.д.), то сервис рекомендуется организовывать чаще. Кроме того, если качество работы Вашей системы кондиционирования вызывает сомнения, необходимо произвести его профилактическую диагностику.
Грамотное сервисное обслуживание систем кондиционирования является гарантом ее долговечности и надежного функционирования, ведь неисправность гораздо легче и дешевле предотвратить, чем починить.
Общеобменная вентиляция
Общеобменная вентиляция обеспечивает смену воздуха во всем объеме производственных помещений. Местная вентиляция имеет более ограниченное1 назначение: она служит для удаления загрязненного; перегретого или увлажненного воздуха от источников выделения токсичных продуктов, избыточного тепла или влаги.
Общеобменная вентиляция по схеме снизу вверх может не только не уменьшить, а даже увеличить запыленность воздуха помещения, поскольку она будет поднимать с пола и из нижней зоны осевшую пыль и, следовательно, увеличивать количество вредностей, попадающих в зону дыхания. Общеобменная вентиляция применяется при борьбе с пылью редко.
Принципиальная схема вентиляции для выбора соотношения объемов приточного и удаляемого воздуха. а – U inP, р рг 6 – U Uf, p m. |
Общеобменная вентиляция предназначена для ассимиляции избыточной теплоты, влаги и вредных веществ во всем объеме рабочей зоны помещений. Она применяется в том случае, если вредные выделения поступают непосредственно в воздух помещения, рабочие места не фиксированы, а располагаются по всему помещению. Обычно объем воздуха Lnp, подаваемого в помещение при общеобменной вентиляции, равен объему воздуха Д, удаляемого из помещения. Так, в особо чистых цехах электровакуумного производства, для которых большое значение имеет отсутствие пыли, объем притока воздуха делается больше объема вытяжки, за счет чего создается некоторый избыток давления в производственном помещении, что исключает попадание пыли из соседних помещений.
Схемы механической вентиляции. |
Общеобменная вентиляция основана на разбавлении выделяющихся в помещении вредных веществ, теплоты и пара чистым воздухом до допускаемых норм.
Общеобменная вентиляция должна устраиваться таким образом, чтобы исключалась возможность поступления воздуха из помещений с большими пылеобразованиями в помещения с меньшим выделением пыли.
Схема естественной приточно-вытяжной вентиляции помещений. |
Общеобменная вентиляция характеризуется равномерной подачей и удалением воздуха по всему объему помещения. Местная вентиляция служит для удаления заданных объемов воздуха только от определенных рабочих мест или обеспечивает подачу воздуха к определенным местам. Комбинированная вентиляция необходима для активного удаления воздуха по всему объему помещения и от определенных мест.
Общеобменная вентиляция в помещениях, где хранится этиловая жидкость и производится работа с ней, должна работать постоянно. Перед / входом в помещение необходимо убедиться, что вентиляция работает.
Общеобменная вентиляция может быть естественной и искусственной и должна обслуживать помещения лаборатории. Основным рабочим оборудованием в лаборатории является лабораторная мебель ( вытяжные шкафы и столы различных конструкций и типоразмеров) и приборы.
Принципиальная схема вентиляции для выбора соотношения объемов приточного и удаляемого воздуха. |
Общеобменная вентиляция предназначена для ассимиляции избыточной теплоты, влаги и вредных веществ во всем объеме рабочей зоны помещений. Она применяется в том случае, если вредные выделения поступают непосредственно в воздух помещения, рабочие места не фиксированы, а располагаются по всему помещению. Обычно объем воздуха Lap, подаваемого в помещение при общеобменной вентиляции, равен объему воздуха L, удаляемого из помещения.
Общеобменная вентиляция применяется, когда вредные вещества, теплота, влага выделяются равномерно по всему помещению. Местная вытяжная вентиляция, улавливающая вредные вещества в местах их выделения, позволяет значительно сократить воздухообмен в помещении.
Общеобменная вентиляция характеризуется равномерной подачей и удалением воздуха по всему объему помещения.
Договор на техническое обслуживание вентиляции
Наша компания работает с юридическими и физическими лицами. Мы заключаем договор на проектирование вентиляции, который является документом, четко определяющим стоимость и сроки выполнения работ. Заранее обговоренные условия снижают риски для обеих сторон, а также обеспечивают выгоду сделки для продавца и покупателя.
Подписание актов выполненных работ и приема-передачи оборудования означает успешное окончание работ. Мы предоставляем полный пакет документов, в том числе накладные, акты, счета-фактуры и кассовые чеки при оплате наличными, акты пуско-наладки, параметры настройки системы.
После выполнения работ мы продолжаем с вами работать, в качестве консультанта и сервисной организации.
Техническое обслуживание вентиляции: как мы работаем
Естественная вентиляция
Системы с естественным вентилированием популярны благодаря своей оптимальной стоимости, простоте монтажа, а также недорогому обслуживанию, возможности реконструкции и увеличения объёмов вентиляции.
Естественная вентиляция происходит благодаря нескольким природным факторам:
- разная температура воздуха снаружи и в самом помещении;
- различные параметры давления воздушной массы внутри дома или в коммерческом сооружении, а также в природной воздушной среде;
- усиленная циркуляция воздушной массы с помощью естественного повышенного давления, благодаря использованию силы ветра.
Комбинированные принудительно-естественные системы вентиляции или классические естественные системы вентилирования используют в промышленности, коммерческих объектах, где общая суммарная масса примесей появляющихся во время работы, составляет не более 30%. Также рационально использовать естественную вентиляцию в производственных процессах, где есть образование большого количества тепла, которое не утилизируется во время производства. Это тепло распределяется внутри помещений и цехов, оно может использоваться как дополнительный эффект для увеличения вентилируемости пространства.
Вместе с тем, система естественной вентиляции неэффективна и нерациональна в эксплуатации, если:
- воздушная масса, которая передается с внешнего контура, постоянно создаёт на поверхности стен и потолка значительный конденсат в виде капель влаги и постоянного увлажнения конструкции здания;
- если есть особые требования к используемой в помещении воздушной массе, которую необходимо предварительно подготавливать, фильтровать перед подачей в закрытое пространство.
Вытяжные естественные каналы вентиляции обычно используются в многоквартирных многоэтажных домах, где вентиляция осуществляется с помощью двух уровней давления, существующих внутри помещения и снаружи здания.
Такие вентиляционные системы требуют незначительных капитальных вложений для монтажа и обслуживания и очень выгодны для установки. Для их работы не требуется постоянное использование энергетических или других ресурсов. Таким образом себестоимость вентиляции в зданиях, где используется естественная система обмена воздухом, выгоднее по сравнению с остальными вариантами вентиляции воздушного пространства.
Естественная вентиляция имеет и ряд недостатков, в том числе полную зависимость от параметров естественной внешней воздушной массы. Например, если давление снаружи и внутри здания будет приблизительно одинаковым, может появиться эффект обратной тяги. Если здание находится в таком климатическом поясе или местности, где постоянно есть повышенная влажность возле водоёмов, появляется риск увеличения влажности внутри помещения и эффекта обратной тяги в осенний и весенний периоды. Именно поэтому такие системы не используют, если помещения для вентиляции требуют:
- работы с большой площадью и объёмом вентилируемого воздушного пространства;
- необходим постоянный и ритмичный обмен воздушными массами для удаления вредных примесей, которые образуются во время производства;
- если обмен воздушными массами должен производиться в сложных климатических условиях.
Расчет естественного воздухообмена в квартире и частном доме
Важно правильно рассчитать количество приточных клапанов и их производительность. При расчете воздухообмена учитывают санитарные нормы, площадь помещения и кратность воздухообмена
На сегодняшний день действуют следующие нормы воздухообмена для жилых домов:
- для жилых комнат площадью не более 20 кубов – 3 м³/ч на каждый квадратный метр;
- санузел – 50 м³/ч для совмещенных помещений и 25 м³/ч для раздельных;
- кухня – 90 м³/ч для помещений с газовой плитой и 60 м³/ч для кухонь с электроплитой;
- кладовка – один объем помещения в час;
- котельная с твердотопливным котлом – более 100 м³/ч;
- домашний спортзал – 80 м³/ч;
- сауна – 10 м³/ч.
Актуальность приточно-вытяжной системы в квартире
Квартиры подключены к общедомовой вентиляции. За работоспособностью следят представители обслуживающей организации. Вмешательство в общедомовую сеть грозит административным наказанием.
Вытяжная вентиляция в квартире
Если централизованная коммуникация не справляется с воздухообменом, актуальна установка автономной вентиляции.
Краткая пошаговая инструкция обустройства автономной вентиляции
- Выполните расчеты, нарисуйте схему прокладки воздушных каналов. Аккуратные отверстия сквозь стену сделайте алмазным бурением.
- Установите приточную установку с глушителем. Для монтажа оборудования сделайте металлический каркас.
- На глушитель установите воздухораспределительную камеру. От нее разведите вентиляционные каналы по квартире.
- Установите пульт управления приточной установкой. Подсоедините электрооборудование.
Протестируйте работу вентиляции. На пульте выставите подходящие режимы, проверьте подачу воздуха из диффузоров.
Подробнее о пошаговой установки автономной вентиляции смотрите на видео.
Монтаж приточной вентиляции в квартире на 2 комнаты
Подведем итоги краткими ответами на наболевшие вопросы
Что представляет собой приточно-вытяжная установка?
Под приточно-вытяжной установкой подразумеваем блок с вентиляторами и другим оборудованием, распределяющий воздушные потоки по вентиляционным каналам.
Для чего предназначена приточная вытяжная вентиляция?
Приточная система служит для нагнетания свежего воздуха в помещение.
Что лучше приточная или вытяжная вентиляция?
Лучше вытяжная вентиляция, где загрязненный воздух с неприятными запахами принудительно отводится вентилятором из помещения.
Где должна быть установлена приточно-вытяжная вентиляция?
Система актуальна для общественных мест, частных домов и квартир площадью больше 100 м2.
- ГОСТ Р 53301-2009. Клапаны противопожарные вентиляционных систем. Метод испытаний на огнестойкость 2015 год
- О.Д. Волков “Проектирование вентиляции промышленного здания” 1989 год
- В.М.Свистунов, Н.К.Пушняков “Отопление, вентиляция и кондиционирование воздуха” 2007 год.
Список услуг по техобслуживанию
Список технического обслуживания состоит из мероприятий, которые необходимо выполнять через различные интервалы времени. Среди них есть виды деятельности, которые необходимо выполнять ежедневно.
Обслуживание вентсистем по окончании рабочего дня
- Внешний осмотр системы и оборудования.
- Снятие показаний массы подаваемого воздуха на воздухозаборных устройствах, регистрация данных в журнале.
- Проверка системы на наличие утечек, повреждений и загрязнений.
- Проверка затяжки крепежных элементов оборудования.
- Контролируйте температуру охлаждающей жидкости.
- Проверьте давление теплоносителя.
- Проверьте электрические соединения.
- Проверьте систему слива воды, очистите ее.
Еженедельный осмотр
Раз в неделю, в дополнение к ежедневным плановым проверкам, проводятся следующие:
- Проверка натяжения приводного ремня.
- Проверьте направление вращения и эффективность вентиляторов.
- Проверьте, не загрязнены ли фильтры.
Любые неисправности, обнаруженные в ходе проверки, устраняются, а все предпринятые действия записываются.
Кроме того, необходимо проводить техническое обслуживание системы вентиляции: ежемесячно, каждые 3 месяца, раз в 6 месяцев.
Ежемесячные работы
- Очистка анемостатов, вентиляционных отверстий.
- Очистка поверхностей, внутренних камер устройства.
- Осмотр и смазка подшипников и их затяжка.
- Очистка воздушных заслонок с электроприводом.
- Замена прокладок.
- Очистка фильтров внутреннего блока.
Обслуживание вентиляции и кондиционирования, производимое 1 раз в 3 месяца
Во время сезонного обслуживания приточно-вытяжные системы и центральные кондиционеры воздуха обслуживаются раз в шесть месяцев.
Особенности приточно-вытяжной вентиляции
Приточная и вытяжная вентиляция взаимодействует с двумя различными типами воздушных потоков, которые затем обрабатываются.

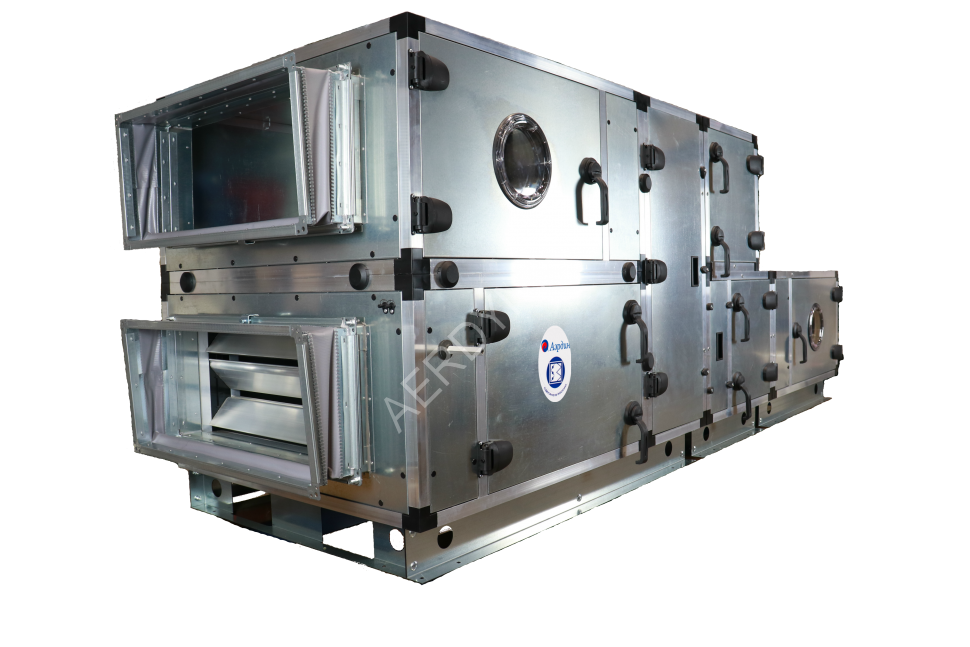

В вентиляционной установке все необходимое оборудование и дополнительные системы размещаются в единой раме, которая может быть установлена на лоджии, на чердаке, на стене снаружи дома и т.д.
Специальная конструкция устройства дает широкие возможности для обеспечения вентиляции любого количества помещений в здании.
Помимо основной функции – перемещения воздуха, приточно-вытяжная вентиляция включает в себя следующий арсенал вспомогательных подсистем и дополнительных функций.
К ним относятся следующие:
- ионизация частиц и увлажнение;
- Охлаждение и нагрев воздуха;
- Дезинфекция и фильтрация воздуха.
Рассмотрим типичный рабочий цикл системы приточно-вытяжной вентиляции на основе двухконтурной модели.
На первом этапе происходит забор холодного воздуха из окружающей среды и отвод теплого воздуха из помещений. С обеих сторон воздух проходит через систему очистки.
Затем холодный воздух поступает в нагреватель – характерно для PVH с рекуперацией тепла. Кроме того, тепло передается холодному газу от теплого отработанного воздуха – типично для традиционных систем.
После нагрева и теплообмена воздух удаляется через внешний воздуховод, а в помещение поступает нагретый свежий воздух.

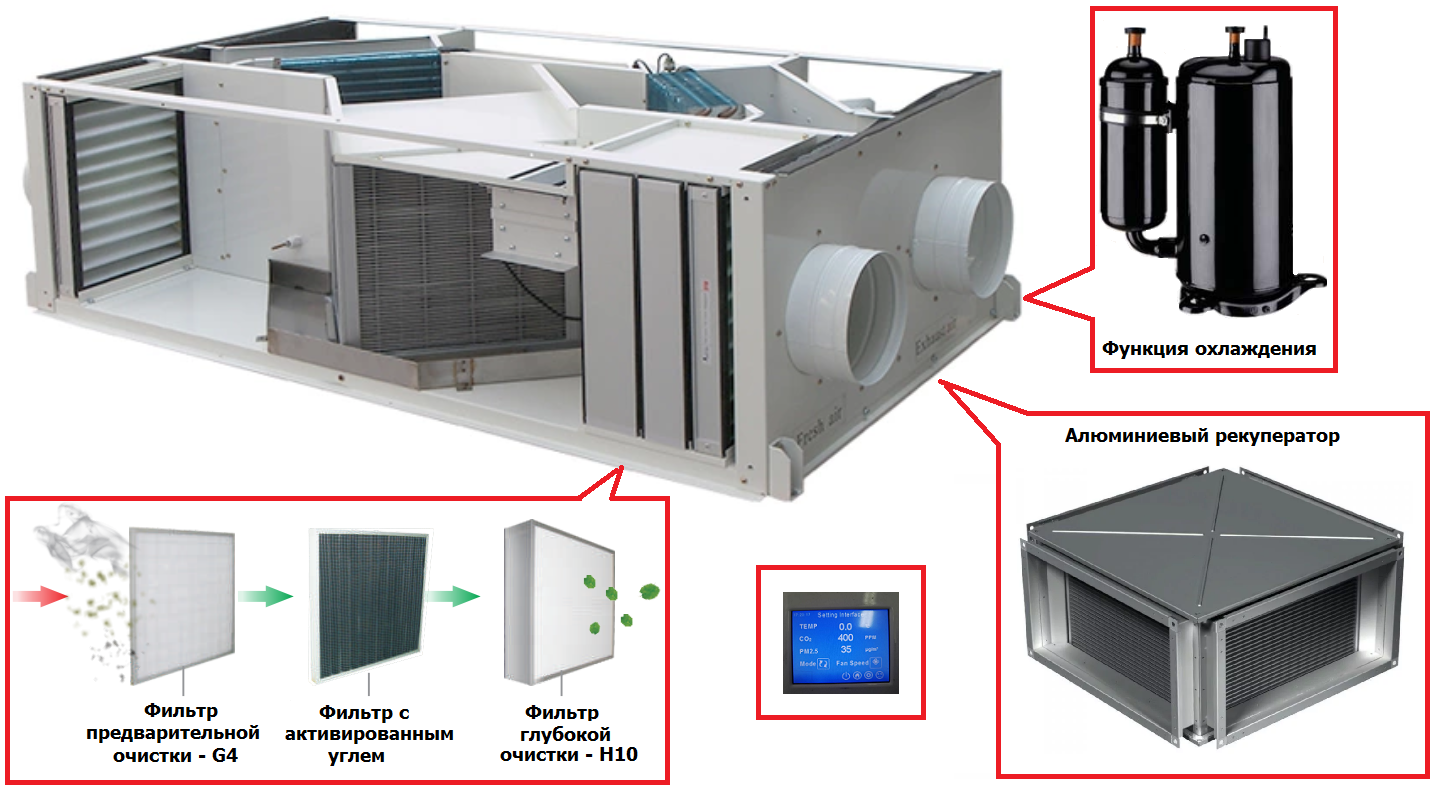

Обычная схема вентиляционного модуля включает теплообменную камеру (рекуператор), в которой происходит обмен тепловой энергией между противоположными потоками воздуха. В любом случае, каждый поток воздуха проходит через двойную систему фильтрации.
Основными принципами приточно-вытяжной вентиляции являются эффективность и экономичность.
Классическая схема приточно-вытяжной вентиляции имеет следующие преимущества
- простые в эксплуатации и обслуживании съемные компоненты
- высокая степень очистки входного потока
- Целостность и модульность конструкции.
Для расширения функциональных возможностей приточные и вытяжные установки оснащаются вспомогательными блоками управления и контроля, системами фильтрации, датчиками, автоматическими реле времени, шумоглушителями, сигнализацией перегрузки двигателя, блоками рекуперации, баками для конденсата и т.д.
Отдельные блоки могут использоваться как часть системы приточной и вытяжной вентиляции для подачи приточного или вытяжного воздуха. В таких случаях в ответвлениях приточных воздуховодов устанавливаются системы фильтров, агрегаты со спринклерами и канальные нагреватели. Оборудование устанавливается вблизи точек подачи приточного воздуха. Все устройства, участвующие в обработке воздуха, включая вытяжной вентилятор, могут быть размещены в одном корпусе. Такие агрегаты используются на малых предприятиях, в частных спортивных комплексах и загородных домах. В конструкции вытяжных установок отсутствуют устройства, участвующие в подготовке воздуха для подачи в помещение. Его легче устанавливать, обслуживать, эксплуатировать. Приточная вентиляционная установка в передней части домаБлоки с фильтрами и радиаторами. Приточно-вытяжная установка. Снимите устройство в автосервисе.
Общий план работ по сервисному обслуживанию вентиляции
План обслуживания общеобменной вентиляции | Название работы, которая должна быть включена в план обслуживания | Цена (за услугу) | Частота (раз в год) |
1 | Внешний осмотр оборудования, проверка креплений, безопасности и конструкции внешних и внутренних узлов в легкодоступных местах, без работы на высоте | Включено в общие затраты | 1 |
2 | Осмотр и проверка условий эксплуатации оборудования | Включено в общие затраты | 1 |
3 | Очистка внешних и внутренних крышек оборудования в легкодоступных местах без работы на высоте | Включено в общие затраты | 1 |
4 | Проверка состояния и промывка фильтров теплообменника испарителя | Включено в общие затраты | 1 |
5 | Проверка состояния угольного и антимикробного фильтрующих элементов испарителя | Включено в общую стоимость | 1 |
6 | Проверка состояния, при необходимости очистка блока испарителя | Включено в общие затраты | 1 |
7 | Проверка состояния, исправности дренажной системы блока испарителя | Включено в общие затраты | 1 |
8 | Профилактическая очистка дренажной системы в испарительном блоке | Включено в общие затраты | 1 |
9 | Проверка состояния и механическая (ручная) очистка конденсатора наружного блока в легкодоступных местах без работы на высоте | Включено в общие затраты | 1 |
10 | Проверка состояния трубопроводов хладагента в легкодоступных местах без работы на высоте (в случае утечек) | Отдельный расчет | 1 |
11 | Проверка состояния, пригодности к использованию и профилактическая затяжка соединений труб хладагента в легкодоступных местах без работы на высоте | Включено в общие затраты | 1 |
12 | Проверка состояния теплоизоляции, линий хладагента в легкодоступных местах без больших высот | Включено в общую стоимость | 1 |
13 | Проверка напряжения в сети, соответствие фаз | Включено в общую стоимость | 1 |
14 | Проверка состояния контактов, профилактическая затяжка винтов контактных клемм | Включено в общую стоимость | 1 |
15 | Проверка значений тока электродвигателей вентиляторов и компрессоров | Включено в общие затраты | 1 |
16 | Проверка герметичности системы путем проверки давления хладагента | Включено в общие затраты | 1 |
17 | Проверка свободного хода электродвигателей (подшипники, роторы) | Включено в общие затраты | 1 |
18 | Проверка системы, осмотр и оценка всех режимов работы | Включено в общие затраты | 1 |
19 | Тестирование и оценка панели управления, замена батарей | Включено в общие затраты | 1 |
20 | Проверка и оценка рабочего давления хладагента в нагнетательной линии | Включено в общую стоимость | 1 |
21 | Корректировка рабочих давлений хладагента в соответствии с температурой окружающей среды для оптимальной работы | Отдельный расчет. Отдельный счет-фактура | Сначала обслуживание, затем включение. |
Все пункты включены в план обслуживания в качестве обязательного условия.
Приточно-вытяжная вентиляция с рекуперацией и теплообменником
Это система, способная использовать удаляемый воздух на 30-50%. Данные цифры справедливы для одноступенчатых устройств. Однако на рынке все большую популярность завоевывают более совершенные системы. Имеется ввиду установка с двухступенчатой рекуперацией. Здесь уже достигается эффект в 80-85%, благодаря применению теплового насоса. Данная система показывает лучшие результаты при серьезных перепадах температуры, влажности внутри помещения и за его пределами. В жаркое время года тепловой насос обеспечивает приток охлажденного воздуха. Т. е. заданный микроклимат поддерживается круглый год и нет необходимости в установке кондиционера, организации отопления. Система хорошо показала себя при установке на промышленных предприятиях, в крупных офисах, учреждениях и в частных загородных домах.
По установкам с системой рекуперации существует ограничение. Их нельзя устанавливать в производственных цехах, где в окружающей среде присутствуют взрывоопасные частицы, микроорганизмы, химические вещества, относящиеся к первому, второму или третьему классам опасности.
Монтаж приточно-вытяжной вентиляции с рекуперацией
Зимой обогретое жильё может очень быстро отдавать тёплый прогретый воздух, при этом много энергии затрачивается на обогрев поступающего, холодного. Вентиляция «с погашением» — это система, в которой установлен специальный прибор — рекуператор. Благодаря его теплообменнику, воздух, входящий с улицы, подогревается от выходящего тёплого, не смешиваясь с ним.
В случае если в вентиляционную схему включён рекуператор, входные и выходные каналы должны сходиться и проходить параллельно в корпусе прибора.
Рекуператор в системе вентиляции
Не советуется располагать рекуператор над жилыми комнатами. Лучше разместить его в коридоре или подсобном помещении.
Учитывать нужно, в каком положении советуется устанавливать конкретную модель. Иногда приборы должны устанавливаться только вертикально, или только плашмя.
Если в конструкции рекуператора предусмотрен сбор влаги, он должен располагаться только в тёплом помещении. Слив делается под наклоном к ближайшему стояку канализации.
Обратите внимание на рекуператоры с кассетами из целлюлозы. Такие приборы не столь подвержены обледенению, не требуют монтажа слива. Кроме того, впитавшись в целлюлозные стенки, влага попадает в канал входящего потока и увлажняет его
Таким образом, рекуператор становится немного увлажнителем
Кроме того, впитавшись в целлюлозные стенки, влага попадает в канал входящего потока и увлажняет его. Таким образом, рекуператор становится немного увлажнителем.
Из каких узлов состоит приточно-вытяжная вентиляция
Простейшая естественная вентиляция может состоять из приточных и вытяжных отверстий, оснащенных декоративными решетками с клапанами. Схема средней сложности включает разводку воздуховодов по комнатам. Сложная вентиляция состоит из набора следующих узлов:
- Декоративные решетки, защищающие каналы от проникновения с улицы мусора и грызунов;
- Фильтрующие элементы;
- Клапана, перекрывающие холодные потоки обратной тяги;
- Охлаждающие испарители для получения прохладного воздуха летом;
- Калориферы для подогрева приточных воздушных потоков зимой;
- Канальные вентиляторы;
- Воздуховоды круглого и прямоугольного сечения;
- Глушитель для поглощения звуков работающих вентиляторов;
- Распределительные решетки, рассеивающие поступающий в комнаты воздух мелкими порциями;
- Рекуператор для перенаправления, подогрева или охлаждения воздушных потоков;
- Датчики, передающие данные о климате в помещении на электронный блок;
- Автоматика для программирования пользователем параметров вентилирования, управления работой оборудования.
Вентиляция по типу размещения
Вентсистемы различаются по типу размещения на общеобменные и местные. Какой из этих видов выбрать, зависит от задач, которые вы ставите перед системой.
Специфика местной вытяжной вентиляции
Местный воздухообмен предназначен для отдельных помещений или для отдельных точек в этих помещениях. Пример такой системы – кухонная вытяжка. Она забирает отработанный, насыщенный парами воздух над плитой и выводит его на улицу или в общий вентиляционный канал в многоквартирном доме.
С помощью местной вентиляции вы легко избавитесь от обилия запахов, дыма и пара
В подобной системе воздухообмена остро нуждаются ванная комната и туалет. Кроме непосредственной очистки воздуха, вентканал помогает избавиться и от сырости в этих помещениях.
В местной системе нуждаются цокольные этажи, гаражи и подвалы
Особенно важно устанавливать такой тип вентиляции в котельных. Так, даже при аварийной остановке котла, будет гарантирована безопасность вашему жилищу
Статья по теме:
Что это, общеобменная вентиляция, и где она применяется
Если существует потребность в обновлении атмосферы во всем помещении и здании, то используется общеобменная вентиляция. Эта система равномерно перераспределяет потоки свежего воздуха на всю конструкцию. При правильном проектировании объемы подаваемого и исходящего воздуха должны быть равновесны. В исключительных случаях, если в помещении ведутся работы с ядовитыми веществами или опасными для здоровья человека газами, объемы подаваемого воздуха могут превосходить показатели исходящих потоков.
Только общеобменная вентиляция сделает атмосферу в доме свежей и чистой
Правильное перераспределение атмосферы позволяет избежать теплопотерь. Общеобменные вентисистемы могут быть приточными или вытяжными, как мы описывали ранее.
Как проводится обслуживание и ремонт вентиляции?
Сотрудники PRO-507 прибывают для выполнения услуги по требованию заказчика или в соответствии со временем рассмотрения, указанным в договоре.
Услуга выполняется следующим образом:
- диагностика системы;
- очистка и дезинфекция вентиляционных каналов; – очистка и дезинфекция вентиляционных каналов
- исправление проблем, связанных с эксплуатацией;
- профилактические меры.
К последним относятся очистка фильтрующих элементов и смазка узлов и механизмов. Также проверяют наличие утечек, проверяют электрические цепи, чистят и регулируют вентиляторы, заслонки и клапаны.
Дефектные детали ремонтируются на месте. В случае серьезной неисправности рабочие отвозят деталь или компонент в сервисный центр, где ее ремонтируют.
В старых зданиях, где установлена система естественной вентиляции, она заменяется принудительной вентиляцией для улучшения микроклимата в квартирах. Сервисная бригада устанавливает новое оборудование для улучшения работы системы вентиляции.
Документ о состоянии вентиляционного оборудования выдается домовладельцу или менеджеру компании после завершения обслуживания.
Проектирование, монтаж, интеграция и техническое обслуживание
Компания «МЦИИТ Сервис» выполняет расчеты, проектирование, монтаж и техническое обслуживание приточно-вытяжных вентиляционных систем для домов, коттеджей, квартир, офисов, ресторанов и других объектов.
Наша компания имеет в своем составе проектный отдел и монтажные бригады, благодаря чему заказчик сможет выполнить проектирование и монтаж вентиляционного оборудования, избежав несогласованности в работе различных субподрядных организаций.
В числе объектов, для которых мы выполнили создание приточно-вытяжной вентиляции, можно увидеть загородные дома, коттеджи, офисы и рестораны, площадь которых составляет от 250 до 2500 кв. метров.
Приточно-вытяжная вентиляция в коттеджах
Приточно-вытяжная вентиляция в квартирах и пентхаусах
Приточно-вытяжная вентиляция в офисах
Приточно-вытяжная вентиляция в ресторанах
Правила монтажа систем естественной вентиляции
Если монтаж естественной вентиляции выполняется собственноручно, то в ходе работы придерживайтесь следующих правил:
- Вентиляционные каналы делают только во внутренних несущих стенах дома, потому что в наружной стене канал будет промерзать.
- Венткороба, проходящие через неотапливаемые помещения или идущие по внешней стене дома, обязательно утепляются.
- Изнутри вентиляционная шахта должна быть ровной и гладкой, чтобы уменьшить сопротивление воздушного потока.
- Жесткие каналы сложнее монтировать, но из-за гладкости внутренней поверхности в них хорошая тяга и меньше шум. Гофрированные короба удобно укладывать с поворотами и изгибами, но шум в них сильнее.
- В круглом канале лучше тяга, но его сложно скрыть за шкафом или подвесным потолком. Плоские каналы менее заметны, их проще уложить под потолком, но тяга в них ухудшается из-за наличия углов.
- Переход от одного диаметра воздуховода к другому делают плавно под углом 30°.
- На оголовок вентиляционной трубы лучше сразу установить дефлекторы для защиты от осадков и мусора, а также улучшения тяги.
При устройстве вытяжной вентиляции не забывайте обеспечить приток свежего воздуха в помещение, потому что без него система будет неэффективной. Вытяжное отверстие должно находиться высоко под потолком, потому что именно здесь собирается теплый застоявшийся воздух. Любой поворот вентканала ухудшает тягу на 10%. Если без изгибов не обойтись, лучше делать плавные повороты.
Особенности общеобменной механической вентиляции
Механическая общеобменная вентиляция имеет ряд преимуществ над естественным вентилированием, основное из которых заключается в том, что она функционирует на базе вентиляционных и других приборов, которые дают возможность транспортировать воздушные массы на значительные дистанции. В свою очередь, недостаток механической системы заключается в том, что она потребляет большое количество электрической энергии.
Но даже употребление большого количества энергии можно не считать огромным минусом, если вспомнить о том, что механические системы могут подавать и удалять любое количество воздушных масс в автономном режиме, абсолютно не взаимодействуя с наружными температурами. Если имеется такая необходимость, то в механической вентиляции воздух может подвергаться различным манипуляциям — нагреву или охлаждению, что является просто незаменимой функцией при пожаре.
Данный тип системы вентилирования функционирует даже эффективнее, нежели приточно-вытяжная система.
Механическая общеобменная система поглощает много электроэнергии
