Выключатель света: типы по способам коммутации и установки, места применения

Общие принципы монтажа

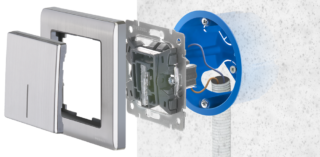

Последовательность монтажа выключателя со скрытой проводкой

Монтаж выключателей освещения производится таким образом:

Подготовительный этап начинается с высверливания отверстия в стене. Выемка должна соответствовать параметрам панели. Устанавливается подрозетник.
Основной этап. Установить коммутатор без декоративной панели. Закрепить внутреннюю часть коробки. Присоединить провода к пластине-контакту.
Финальная часть установки. Закрыть коробку, поставить клавиши. Проверить работу устройства.

Установить выключатель просто, если спланировать все этапы работы и следовать им.

Способ управления устройством: виды

По типу управления выделяют кнопочные, веревочные, сенсорные, со встроенным дистанционным управлением, с датчиками и другие устройства.

Клавишные

Используются для управления освещением комнаты. Массово устанавливаться начали недавно, поэтому в интерьере смотрятся оригинально. Плюсы — срок службы, цена, комфорт. Состоят из корпуса и качающегося механизма с пружиной.

Шнуровые

Пик популярности таких коммутаторов пришелся на 70-е года прошлого века. Сегодня используются редко. Включаются и выключаются такие приборы, если дернуть за шнурок, который закреплен на поворотном рычаге, взаимодействующем с двигающейся контактной колодкой.

Кнопочные ретро старого образца

Работают по принципу ключа – первое нажатие замыкает контакт, а второе размыкает. Используются в настольных и напольных приборах, также в настенных моделях.

Сенсорные

Это инновационное поколение приборов управления светом. Для работы используются микросхемы, благодаря которым продлевается срок службы и исключается возможность возникновения короткого замыкания. Работают при касании. Так же в режиме кнопки или ключа.

С дистанционным управлением

При помощи пульта дистанционного управления выключатель управляется на расстоянии. По радиоканалу от пульта передается сигнал на осветительный прибор.

Выключатель выступает в качестве приемника сигнала. Пульт может быть выполнен в различных корпусах, для домашнего использования делается в виде брелка.

Дополнительно в схеме часто используют микроконтроллеры, расширяющие диапазон: регулирование интенсивности, таймер.

Со встроенными датчиками

Такие коммутаторы содержат детекторы, которые анализируют параметры окружающей среды. Используются датчики движения, которые анализируют, находится ли в зоне видимости объект. Сигналы с датчика поступают на контроллер, обрабатываются, а затем срабатывает выключатель. Подобные устройства можно программировать. Активно используются в системе «умный дом».

Проходные или перекидные устройства

Это вид клавишных моделей. Разница в том, что они не замыкают контакты, а переключают. К перекидным выключателям подсоединяют сразу несколько осветительных приборов.

Проходные устройства: самый сложный в подключении вариант

Даже опытные электромонтеры не все знают, каким образом подключаются подобные изделия. А понимающих, как устроен проходной выключатель света, и того меньше. Это неудивительно, ведь в России они недостаточно распространены, да и в профессиональных учебных заведениях не всегда подобная информация вкладывается в головы слушателей. Лишь в последнее время проходные выключатели стали чаще монтировать в детских садах и других организациях. Для начала следует понять, для чего предназначено это устройство.

Проходные выключатели устанавливаются в больших помещениях с двумя выходами или длинных коридорах. Их задача – обеспечение возможности подачи и снятия напряжения с осветительных приборов с использованием двух и более точек. К примеру, подходя снизу к лестничному маршу, человек нажимает клавишу, зажигая свет. Поднявшись наверх, он использует другой выключатель – лампочки гаснут. При этом возможность управления освещением сохраняется с обоих устройств – его можно осуществить при помощи как верхнего, так и нижнего размыкателя.

Классификация выключателей

Проводя электромонтажные работы с заменой проводки, демонтажом и установкой выключателей, мы имеем дело с десятками разных их видов – от простых одинарных клавишных до многофункциональных выключателей с таймерами и индикационными или сигнальными светодиодами. Классифицировать выключатели можно на основании нескольких признаков:

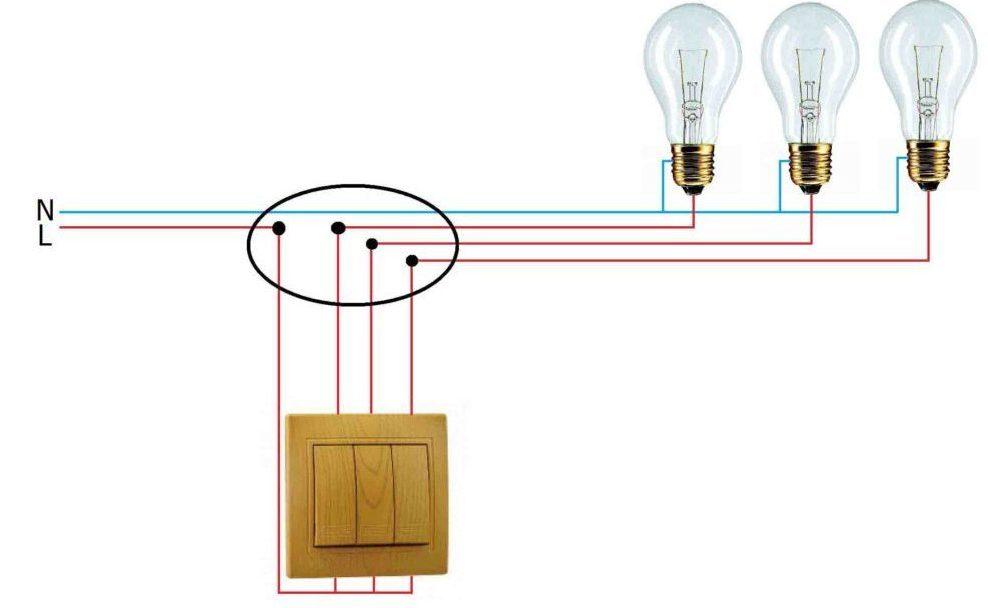

количество кнопок (клавиш, тумблеров) и количество осветительных приборов, которыми можно управлять с помощью выключателя;
наличие дополнительных подсвечивающих элементов;
функциональные особенности (комплектация таймером, возможность включать осветительный прибор из разных мест в помещении)
место расположения (уличные, обладающие высокими показателями защищенности по стандарту IP и домашние, для помещений);
наличие/отсутствие сложной электроники (выключатели с электронной «начинкой» называются диммерами – вместе с моделями, в которые встроены датчики движения, они могут быть составной частью системы «умный дом», работая в практически автоматическом режиме);
тип работы (кнопочные, поворотные, перекидные).

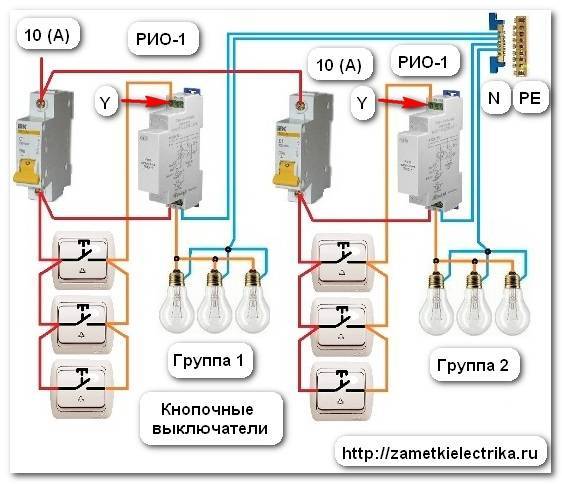

Кнопочные

Принцип работы кнопочного выключателя схож с клавишным: вы нажимаете на кнопку — она фиксируется и замыкает контакт. Повторное нажатие контакт размыкает. Часто выпускаются со светодиодной подсветкой. Не стоит путать такие выключатели с обычными электрическими кнопками, например, у звонка: такие кнопки замыкают контакт, только если их удерживают рукой.

Кнопочные выключатели легко впишутся в интерьер любой комнаты, несмотря на свой слегка нестандартный внешний вид. Стоят они немного дороже клавишных собратьев. Зато будут служить вам верой и правдой в течение долгого времени.

Монтаж третьей точки управления

Поскольку проходные устройства соединены последовательно, то третья и последующие точки управления устраиваются в разрыве между ними. Если в качестве третьего коммутатора использовать такое же устройство, то четвертый полюс линии окажется «подвешенным», а одна из линий – бездействующей .

Конечно, можно замкнуть обе линии на выходную клемму. Но в этом случае вы превратите его в обычный бытовой выключатель. Такая схема будет работать, но только в одном направлении.

Схема подключения проходного выключателя с 3х мест представлена на фото:

Например, вы вошли в коридор, включили свет и дошли до места, где установлен такой коммутатор. Выключаете свет. Теперь его можно включить или с того же места, где вы вошли, или там, где выключили. Это неудобно.

Поэтому используется другой тип коммутатора – перекрестный. У него четыре клеммы. Если его разобрать, то внутри вы увидите два совмещенных подвижных контакта.

Одним движением клавиши перемещаются оба. Четвертый выходной полюс так же имеет две контактные точки. После нажатия на клавишу фазные линии условно перекрещиваются (без электрического контакта). но принцип подключения концевых устройств остается тем же.

На тыльную сторону корпуса перекрестных переключателей наносится маркировка полюсов и условное направление движения фазы от распределительной коробки к потребителю. Обе линии с одной стороны от правого или левого конца надо подключать к зажимам, которые отмаркированы стрелками, смотрящими в одну сторону.

Направление не имеет принципиального значения. но в идеале стоит соблюсти и его. Это позволит в последующем не путаться с тем, где у вас начало, а где конец.

На практике можно столкнуться с тем, что в магазине электротоваров нужного элемента (перекрестного выключателя) не окажется. Это не повод отказываться от своих планов. Процесс переделки одного в другое несложен и доступен любому мастеру. знакомому с плоскогубцами и отверткой.

Возможные ошибки

При установке выключателя света своими руками нередко допускаются такие ошибки:

Использование неподходящего по параметрам кабеля. Современные требования предполагают монтаж 3-х-жильного проводника сечением 1,5 мм² подходящих марок. Если заземления нет, то третью жилу можно подключить к УЗО.
Проведение через переключатель нулевого, а не фазного провода. В результате светильник всегда будет под напряжением, что сделает обслуживание опасным.
Отсутствие запасной длины проводника в месте соединения. Это ухудшает условия для ремонта и не соответствует правилам ПУЭ.
Неправильное положение включателя – когда отключение идет вверх, а включение вниз. Это нарушает принятые стандарты эксплуатации бытового электрооборудования и технику безопасности.

Видео-инструкция подключения проходного включателя света:

Коротко о главном

Включатель света замыкает и размыкает электроцепь прибора освещения при нажатии на клавишу. Состоит он из наружной панели и клавиши, крепления и рабочего механизма. Принцип действия основан на соединении/разъединении неподвижных контактов приводным механизмом.

При выборе нужно учесть классификацию переключателей по конструкционным особенностям и способу управления. Перед установкой требуется правильно подобрать место монтажа в соответствии с электромонтажными правилами.

Чтобы грамотно подключить выключатель света, следует учесть такие аспекты:

Общая схема монтажа.
Правила установки моделей накладного типа.
Особенности монтажа моделей скрытого вида.
Специфику подключения переключателя проходной модификации.

Вольеры в помещении

Для щенков, или собак, ещё не привыкшим к дому рекомендуем также сделать вольер в квартиру. Такой вольер вернее будет назвать манежем.

Для чего он нужен? С манежем проще приручить маленькие породы собак или ещё совсем маленьких щенков к лотку. В ваше отсутствие дома оградит любопытных малышей от рисков, таких как перегрызание проводов и прочих. Также не даст ему устраивать беспорядок или грызть и портить вещи.

Сэкономит пространство вольер прямоугольной формы, но вы можете выбрать любую оптимальную для комнаты.

Даже по фото вольера для собаки понятно, что конструкция незатейливая и обустроить её, очевидно, проще, чем отдельный вольер на улице.

Располагайте вольер вдали от проводов, сквозняка, вдали от мест постоянного передвижения членов семьи, например кухня или коридор не подойдут.

Типы выключателей — обозначение на строительных схемах

Одной из схем, которой пользуются строители-электромонтажники, является схема расположения. Она выполняется по своим правилам и имеет отличные от принципиальных схем обозначения.

Перед тем, как установить выключатель подходящего вида и типа, потребителям нужно согласовать проект, как заказчики они имеют на это полное право. Чтобы не путаться в схеме ниже мы приводим фото, где показано обозначение розеток и выключателей на чертежах.

Обозначение типов выключателей на схеме

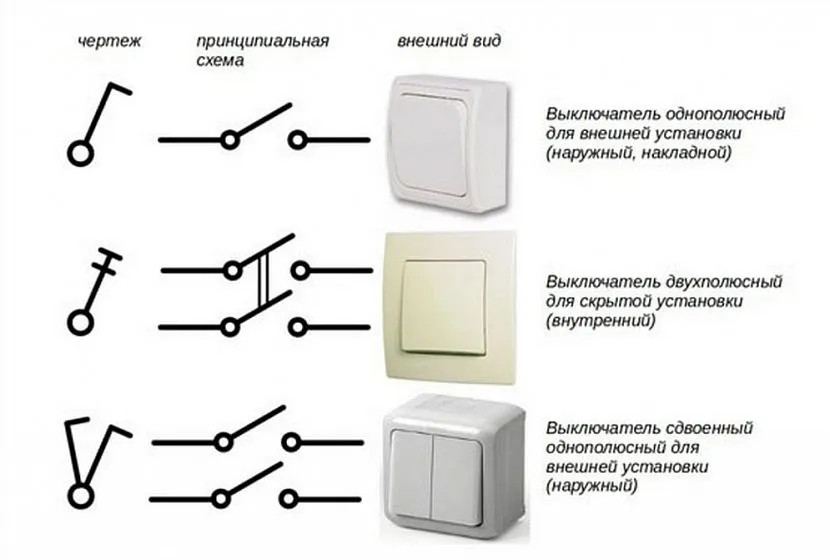

Небольшой кружок на чертеже — это обозначение выключателей .От него исходит линейный отрезок под углом примерно 60° к горизонтали. Выключатель открытой установки обозначают короткой черточкой вправо, отложенной от конца отрезка. Число таких черточек показывает число полюсов. Число независимых выключателей в группе показано повторением вертикальных отрезков, сдвинутых на угол 30°. Выключатель четырехклавишный будет изображаться четырьмя отрезками, тройной выключатель – тремя и т. д.

Полуокружность, выпуклая вверх, означает изображение розеток. На схеме от окружности откладывают столько отрезков, сколько полюсов имеет розетка. Если розетка имеет клемму для защитной земли, то в верхней точке дуги изображается горизонтальная касательная.

Обозначение розеток на схеме

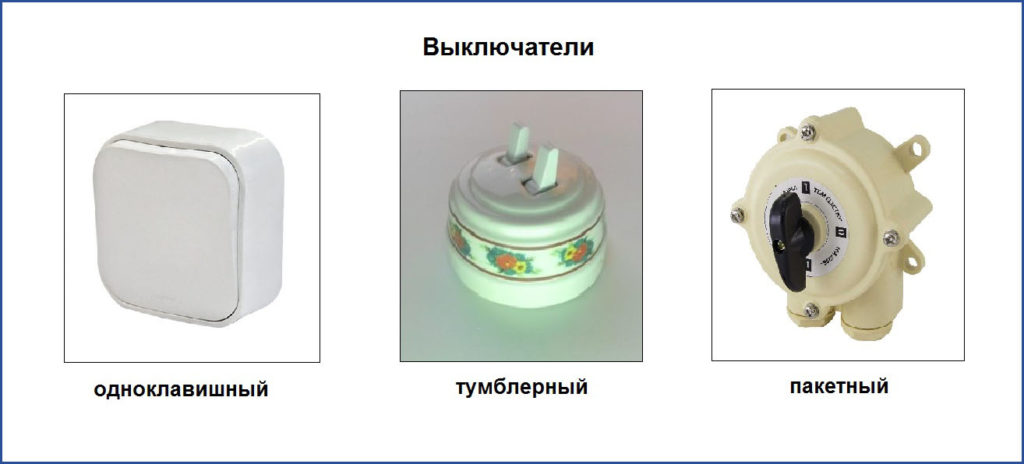

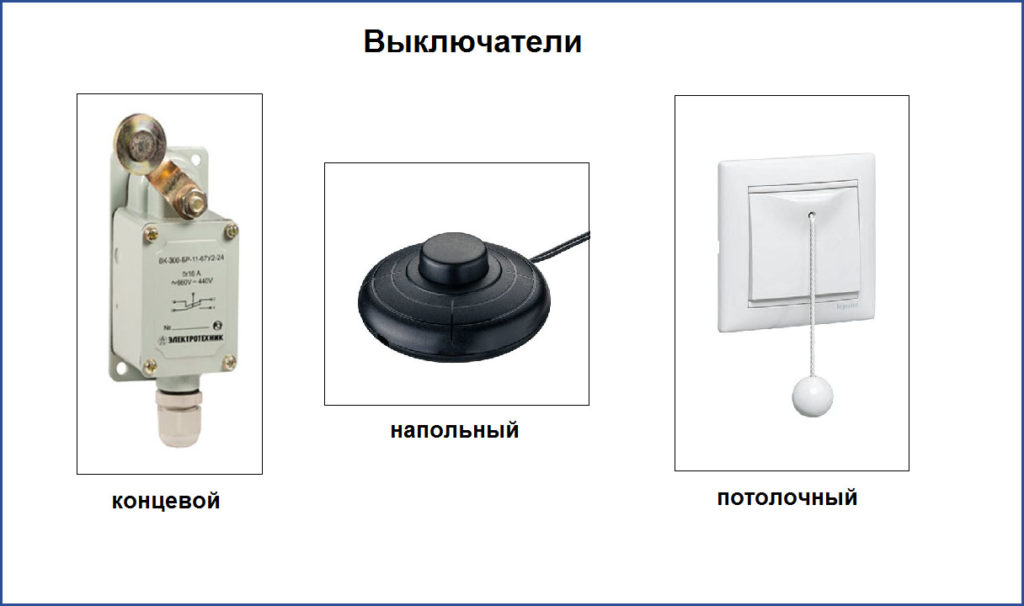

Для того, чтобы вы разобрались еще лучше в видах,типах выключателей, а также в том, какая разница в их использовании, мы размещаем картинки, на которых показаны детали, которые трудно вообразить в уме. Например, накладные розетки и выключатели. Скрытые отличаются от них только вертикальной чертой в сегменте круга (розетки) и Т-образной черточкой вместо Г-образной при выключателях. Наружные розетки и выключатели, предназначенные для работы на улице (вне помещений), обозначаются аналогично показанным, только класс защиты ниже: от IP44 до IP55, что соответственно означает: «отсутствие щелей от 1 мм и выше и защита от брызг любого направления» и «частичная защита от пыли и кратковременная защита от струи любого направления».

Классификация выключателей

На данный момент выключатели можно разделить по трем признакам:

типу установки;
способу крепления проводов ;
способу управления.

Тип установки прибора. В зависимости от типа проводки, которая может быть внешней или скрытой, выключатели также делятся на приборы внешней или скрытой установки.

В современных квартирах чаще всего проводка идет внутри стен или под слоем штукатурки, поэтому выключатель устанавливается в специальную коробку, заглубленную в стену и фиксируется разводными лапками, снаружи остается только корпус. Эти приборы имеют привлекательный внешний вид и множество различных дизайнов.

В старых домах с деревянными стенами и перекрытиями еще можно встретить открытую проводку, когда электрические провода крепятся прямо на поверхности стен или потолков при помощи специальных роликов. Нередко такой способ используют для организации электроснабжения деревянных домиков. бань или современных домов, интерьер которых стилизован «под старину».

Приборы для этих проводок также различаются. Для внешней используются более объемные розетки и выключатели, которые устанавливают прямо на стену, используя подрозетник. Современные модели выглядят неплохо, но сильно выпирают над поверхностью. Зато обслуживать и ремонтировать такие выключатели проще, чем приборы скрытой установки.

Способ коммутации проводов. Провод внутри выключателя может крепиться двумя способами:

с помощью специальных винтиков;
безвинтовым способом.

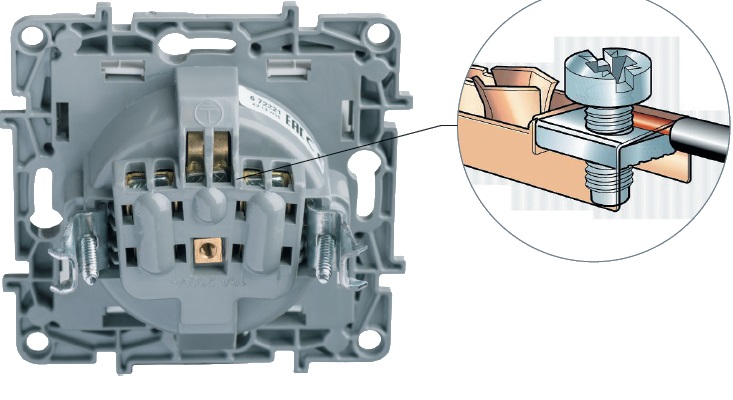

Для алюминиевых проводов чаще используют крепление жил с помощью винтов. Для этого используется специальная зажимная пластинка, надежно фиксирующая жилы в вводном отверстии. Но со временем винтовое крепление может ослабнуть и придется его подтягивать.

Безвинтовое крепление часто применяют при использовании медных проводов. Его конструкция обеспечивает надежный контакт провода и токопроводящей арматуры.

Степени защиты – IP

Выключатели, как и все электрооборудование, производятся с определенной степенью защиты от пыли и воды, которая определена стандартом IEC 60529 (DIN 40050, ГОСТ 14254) и имеет значение IP (Ingress Protection Code), что в переводе означает — международные коды защиты. После аббревиатуры IP ставятся две цифры, первая – степень защиты от пыли, вторая – от воды. Таблицу значений кодов можно посмотреть ниже. Таким образом, зная внешние условия эксплуатации выключателя, легко подобрать его IP. На некоторых электроустановочных изделиях встречается буквенный индекс «Ех», это значит, что этот выключатель допускается устанавливать во взрывоопасных помещениях.

Выключатель IP54 и Ех

Конструкция электровыключателя

Традиционная одноклавишная модель включает в себя следующие элементы:

Непосредственно рабочий механизм;
Пластиковые защитные части.

Клавиша и рамка являются элементами защиты. Посредством клавиши (кнопки, тумблера) осуществляется подача/выключение энергии в электроцепи. Под кнопкой размещается рамка, как правило, крепящаяся на двух винтах либо пластиковых фиксаторах. Под рамкой расположен рабочий механизм, оснащенный клавишным приводом. Крепление механизма в подрозетнике исполняется на лапах-распорках либо посредством особых винтов. Со стороны обоих боков устанавливаются две лапы. При закручивании винтов, лапки немного раздвигаются, упираясь в подрозетник, при этом к одной лапе подключается ноль, к другой – фаза.
