Выключатель с таймером отключения: принцип действия и особенности устройств

Регулировка приборов с цифровой шкалой

Пользование приборами с функциями механической настройки можно продемонстрировать на примере таймера бытового марки REV Ritter, предназначенного для включения в сетевую домашнюю розетку.

Так называемое «розеточное» реле, предназначенное для использования в бытовых условиях. Время действия, как правило, ограничивается суточным диапазоном. Этого времени вполне достаточно для бытового применения

При помощи розетки с таймером можно управлять в заданном диапазоне времени практически любой бытовой техникой. Для применения этого суточного таймера достаточно включить устройство в розетку и настроить.

Настройка сопровождается следующими действиями:

Поднять все сегменты, расположенные по окружности диска настройки.
Опустить только те сегменты, которые соответствуют времени настройки.
Поворотом диска настройки выставить указатель диска на текущее время.

Например, если были опущены сегменты между цифрами шкалы 18 и 20, после того, как реле начнёт отсчёт времени, нагрузка будет включена в 18 часов и отключена в 20 часов.

В целом, конструкция механического реле REV Ritter позволяет организовать до 48 включений за полные 24 часа.

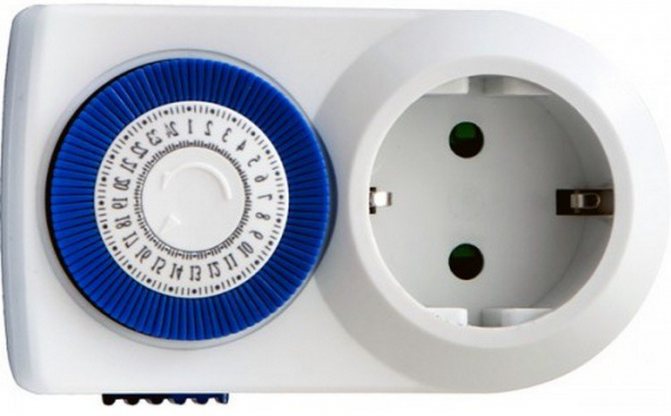

Модификация «розеточного» реле времени: 1 – розетка подключения нагрузки; 2 – ручное управление; 3 – шкала, размеченная на 24 часа; 4 – программные сегменты; 5 – указатель текущего времени; 6 – вилка включения в розетку бытовой сети (+)

Вместе с тем, устройство поддерживает функцию внепрограммного включения нагрузки. Для этого имеется отдельная кнопка, расположенная на боковой стороне корпуса. Если пользователь активирует эту кнопку, нагрузка подключается к сети непосредственно, независимо от состояния контактов реле.

Что представляют собой таймеры

Они обеспечивают подачу определённых сигналов различным устройствам в точно установленные моменты времени. Природа бытовых приборов или промышленного оборудования при осуществлении управления не имеет решающего значения.

Выключатель с таймером отключения может работать как с небольшими промежутками времени, так и осуществлять управление на протяжении дней, недель или месяцев. Мастер должен обеспечить надлежащее электрическое соединение. При программировании нужно установить время, когда должен быть подан сигнал.

Иногда такие реле времени имеют дополнительные полезные свойства. Например, таймер для чайника или кофеварки может находиться в одном корпусе с розеткой. Таким образом владелец легко может сразу установить временные параметры работы устройства.

Как выбрать розетку с таймером

Прежде чем купить розетку с таймером, необходимо ознакомиться с основными критериями выбора. Перед приобретением необходимо определиться с задачами, которые должно выполнять устройство, местом установки, а также доступным бюджетом.

Тип управления

По способу настройки выделяют механические и электронные модели. Они различаются по принципу действия, точности выставленного интервала, длительности цикла, функционалу.

Инструкция, как работает механический таймер розетка, проста – пользователь выставляет интервал включения времени, по его прошествии замыкается/размыкается контактная группа и подается/снимается рабочее напряжение. Принцип действия таких изделий прост, соответственно, в конструкции отсутствуют лишние элементы. Это положительно сказывается на надежности и долговечности.

В электронных устройствах внутри находится плата с процессором, источниками питания, датчиками движения и другими компонентами. По итогу можно более точно настроить время включения или выключения приборов, программировать различные режимы.

Выбор подходящего механизма обусловлен целью применения. Для включения в определенное время освещения, бойлера, поливальной системы, бытовых приборов подойдет механический вариант. Если организуется более сложная система, то лучше приобрести электронный таймер.

Программный цикл

Это показатель, определяющий количество циклов за определенный промежуток времени. Устройства с механическим принципом работы рассчитаны на сутки. Интервал может варьироваться от 10 минут в зависимости от модели. Электронные девайсы позволяют программировать цикл на неделю вперед с различным графиком – доступные режимы также определяются функционалом конкретного устройства. Реже встречаются изделия, работающие в месячном диапазоне.

Точность

В электронных моделях погрешность минимальная за счет сложной внутренней микросхемы. Механические могут ошибаться, но обычно не более 5 минут. Выбор изделия по точности также зависит от цели использования. Для простых действий, таких как включение обогрева или освещения, можно взять механическую розетку

Если изделие взаимодействует с другими элементами системы и требует точного соблюдения графика, то лучше обратить внимание на электронный прибор

Нагрузка

Это техническая характеристика, которая показывает, какую максимальную суммарную мощность и ток можно подключить к розетке. При расчете рекомендуется делать запас 15-20%, чтобы розетка не работала на предельной нагрузке. Для большинства агрегатов суммарная мощность составляет 3-3,6 кВт.

Уровень защиты

Обозначается в документации как IP, за которым следует 2 цифры. Первая показывает степень защиты от посторонних предметов – пыли, частиц грязи. Варьируется в диапазоне от 0 до 6, где 0 – отсутствие защиты, а 6 – максимальная защита от загрязнений.

Второй цифрой обозначается возможность противостоять воздействию капель, струй воды, конденсата. Изменяется от 0 до 8, где 0 – отсутствие защиты, 8 – возможность работать под водой.

Для бытового использования в гостиной, спальне и других местах с небольшим уровнем пыли и без источников воды подойдут модели класса IP20. Если изделие устанавливается на улице (например, внутри беседки или террасы), класс должен быть IP44 и выше. Дополнительную защиту обеспечивают крышки для разъема розетки.

Дополнительные факторы

Размеры розетки нужно учесть, особенно если будут устанавливаться рядом другие устройства. Из-за крупных габаритом таймер может перекрыть соседние отделения. Лучший вариант при подключении нескольких вилок – изделие квадратной формы.

Также учитывается рабочий температурный режим. Большинство моделей не рассчитаны для работы при отрицательных температурах.

Материал корпуса преимущественно пластмасса. Она может быть обычной, защищенной от возгорания, не поддерживающей горение.

Идея 1. На диодах

Рассмотрим вариант простейшего логического элемента для работы в цепи 220В.

Рис. 4. Схема реле времени на 220В

Здесь включение происходит при нажатии кнопки S1, после чего напряжение подается на диодный мост. С моста потенциал переходит на времязадающий элемент, состоящий из резисторов и конденсатора. В процессе накоплении заряда тиристор VS1 откроется, и ток протечет через лампу освещения L1. Когда емкость конденсатора полностью зарядится, тиристор перейдет в закрытое состояние, после чего срабатывает реле и лампа гореть перестанет.

Максимальную выдержку здесь можно установить в несколько десятков секунд, так как ее величина будет задаваться сопротивлением резистора и емкостью. Существенным недостатком является то, что эта схема несет угрозу человеческой жизни при поражении электротоком. Поэтому далее рассмотрим пример изготовления реле времени на 12В.

Функциональные особенности

Как выбрать именно ту модель, которая пригодиться конкретно вам? Для этого рассмотрим по каким критериям и функциям вообще выбирается розетка с таймером. Отличаются они типом управления, о которых мы же упоминали, сложностью программатора, нагрузкой и другими параметрами.

Механическая или электронная – в данном случае выбор индивидуальный, если нужно автоматизировать только полив сада в течении нескольких часов, то подойдет недорогая розетка с механическим таймером. А в случае, когда требуется создать комплексную автоматизацию в течении длительного времени (одной недели или больше) с использованием нескольких приборов, понадобится электронный программатор.

Время программирования – в зависимости от типа розетки выбирается максимальное время, на которое можно запрограммировать включение-выключение необходимых приборов. Обычно минимальный показатель составляет 24 часа, а максимальный неделя и даже месяц. Последнее встречается довольно редко и относиться к очень дорогим устройствам, которые используются в системах умный дом.

Точность таймера – больше относиться к механическим вариантам, так как недорогие модели могут показывать не самый точный отсчет. Хотя для простых действий, типа полива и включения фильтрационного насоса, особая точность не требуется, только правильная цикличность. Советуем выбирать проверенных производителей с хорошей репутацией. Отлично работают розетки с таймером немецкого производства, хотя некоторые российские и китайские производители тоже выпускают очень неплохую продукцию: Theben и Brunnenstahl (Германия), Feron и Camelion (Россия).

Нагрузка – обычно стандартным параметром нагрузки для большинства моделей является 16А, также можно выбрать 10А, 7А или, если требуется мощная пропускная способность, есть аппараты на 40А. В зависимости от необходимой вам нагрузки выбирается тип устройства. То есть если прибор потребляет 5 кВт электроэнергии, что соответствует 25А, то естественно, что 16А будет явно недостаточно.

Количество линий программирования – в простых недорогих розетках с таймером обычно одна линия, на которю можно подцепить только одно устройство. Более дорогие модели поддерживают 2 и более линий для подключения и программирования работы нескольких электроустройство.

Защита от влаги и пыли – некоторые модели обладают уровнем защиты от влаги и пыли, чтобы можно было использовать их на открытом воздухе – тут выбор за вами. Если планируете часто использовать устройство вне дома, то желательно подобрать розетку с сертификатом защиты не ниже IP40.

Стоимость – в зависимости от сложности функционала, типа розетки и страны производителя меняются цена. Не всегда, то что дороже лучше, но в большинстве своем более дорогие модели имеют хороший функционал, качественную сборку и соответственно надежные и долговечные.

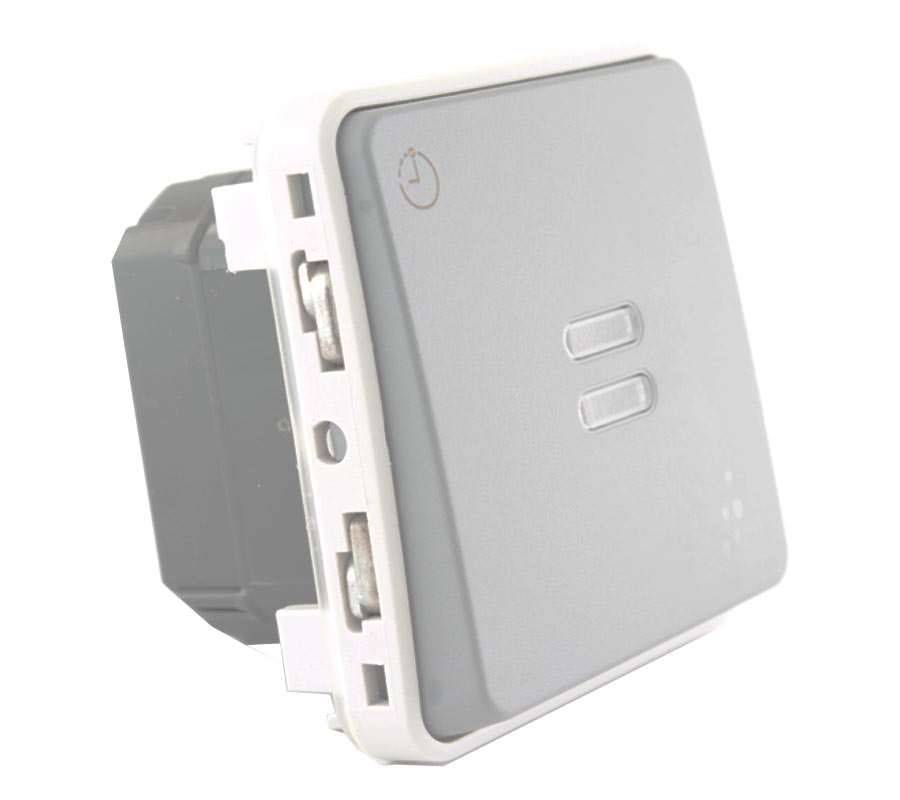

Модель с таймером отключения для систем вентиляции

Встроенная функция таймера отключения является важной особенностью некоторых моделей выключателей, предназначенных для систем вентиляции. Такие выключатели обеспечивают автоматическое отключение вентилятора или другого устройства после определенного времени работы

Разновидности выключателей с таймером отключения могут включать различные принципы работы и функции. Одним из примеров является выключатель с электрическим таймером-сторожем, который оснащен датчиком движения. Такие устройства позволяют автоматически включать и отключать системы вентиляции в зависимости от наличия людей в помещении.

Выключатели с таймером отключения также могут быть выпускаются в виде модификаций выключателей для света. Они отличаются от обычных моделей тем, что имеют встроенный таймер-сторож, позволяющий настроить временной интервал работы света.

Основные характеристики выключателей с таймером отключения включают возможность настройки времени работы, точность срабатывания таймера и функции устройства. Модели могут быть как электронными, так и механическими.

Тип устройства	Характеристики
Электронные выключатели	– Настраиваемое время работы– Высокая точность срабатывания таймера– Различные функции устройства
Механические выключатели	– Ограниченные временные интервалы работы– Низкая точность срабатывания таймера– Основные функции включения/отключения

Специальные модели выключателей с таймером отключения могут быть предназначены для регулирования уровня вентиляции в помещении. Например, они могут автоматически включаться и выключаться в зависимости от уровня влажности или концентрации определенных газов.

Таким образом, выключатели с таймером отключения представляют собой удобные устройства, которые могут быть использованы в системах вентиляции для автоматического контроля работы устройств. Они обладают различными возможностями настройки и функциональностью, что позволяет пользователям выбрать подходящую модель для своих потребностей.

Как пользоваться розетками с таймером: рекомендации по настройке

Все однотипные разъемы с таймером имеют одинаковое устройство. Поэтому инструкция по их настройке выглядит примерно одинаково, независимо от марки и модели.

Как пользоваться розетками с таймером (механическим или электронным):

Электронные приборы настраиваются с помощью кнопок, расположенных на корпусе (Таймер, День, Неделя, Включить, Выключить, Авто, Часы, Минуты). К каждой модели прилагается подробная инструкция, где описан этот процесс.
Розетки с механическим таймером — для настройки нужно вращать барабан с разметкой, которая определяет интервал времени и цикличность прибора.

Обратите внимание! Модели, которые ставятся на ДИН-рейку, имеют поворотные регуляторы. С их помощью каждый параметр задается отдельно

Настройка механической розетки с таймером: инструкция по эксплуатации

У механических моделей самая простая конструкция. Поэтому с их настройкой обычно не возникает проблем. Все устройства имеют крутящийся барабан с циферблатом. С его помощью задаются все параметры.

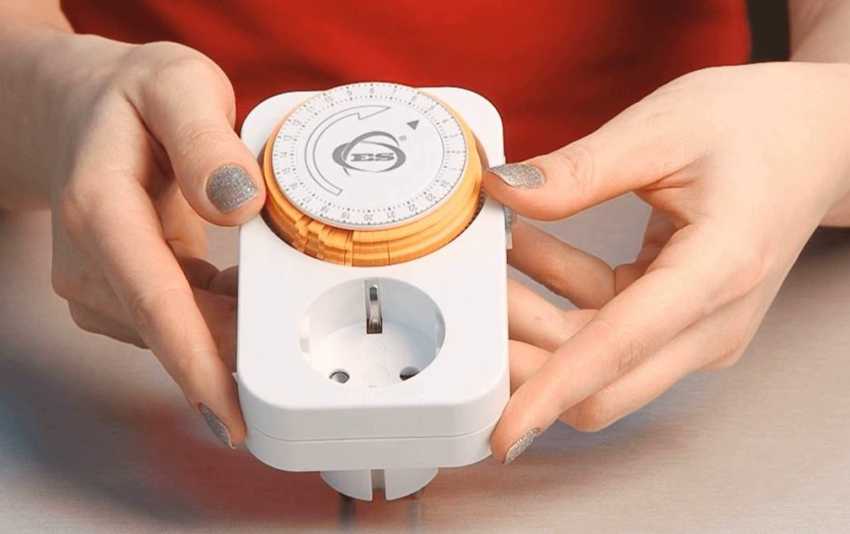

Самым простым в использовании является механический таймер

Процесс настройки большинства механических моделей выглядит следующим образом:

Для начала нужно тщательно изучить инструкцию, которая прилагается к устройству в коробке. В ней производитель информирует пользователей о возможностях прибора и рассказывает, как его правильно настроить. Необходимо установить отметку на разъеме с таймером на текущее время

Затем следует выставить время, когда устройство будет срабатывать (выключать или, наоборот, подавать электричество на прибор). Час на циферблате разбит на равные отрезки. В большинстве моделей можно поставить таймер на 15 минут минимум

Таким образом, вероятность случайно повредить барабан практически исключается, что позволяет значительно продлить срок службы изделия. Затем следует выставить время, когда устройство будет срабатывать (выключать или, наоборот, подавать электричество на прибор). Час на циферблате разбит на равные отрезки. В большинстве моделей можно поставить таймер на 15 минут минимум.

После того, как время срабатывания установлено, можно включить прибор, который будет контролироваться, в розетку.

Настройка электронного таймера Masterclear: инструкция производителя

Masterclear — одна из самых популярных розеток с функцией отсчета времени. Высокий спрос на продукцию этого производителя объясняется тем, что разъемы имеют более понятную систему настройки в сравнении с другими фирмами.

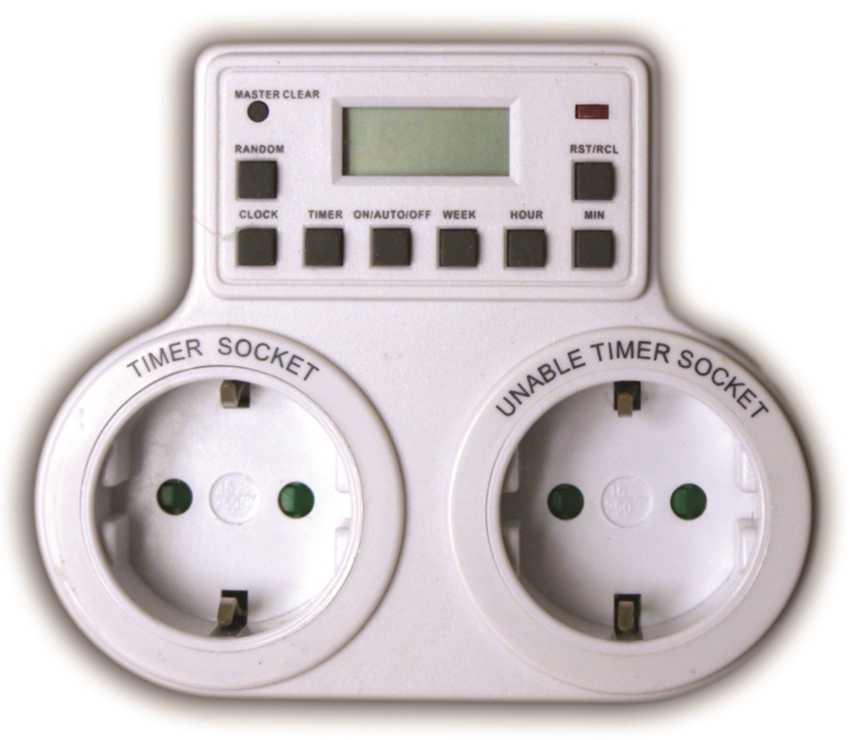

Двойная розетка Masterclear с таймером включения/выключения

Как настроить розетку с таймером электронного типа:

Чтобы заданные настройки сохранились в памяти прибора, в нем установлена встроенная батарея. Сначала нужно ее зарядить.
Все установленные ранее настройки нужно сбросить. Для этого предназначена красная кнопка. Обычно она слегка утоплена и располагается под дисплеем.
Удерживая клавишу «Clock», нужно выставить время. Не отпуская эту кнопку, следует нажать на «Hour», чтобы указать часы, и «Minute» — минуты. Клавиша «Timer» позволяет изменить формат, в котором будет отображаться время.
Аналогичным образом осуществляется настройка дней недели. Удерживая клавишу «Clock», нужные параметры задаются с помощью кнопки «Week».
Чтобы настроить цикл, согласно которому будет происходить включение и выключение, следует нажимать клавишу «Timer» до тех пор, пока на экране не появится надпись — «Включить» («ON»). После этого выставляются необходимые часы, минуты и дни недели.
Функция отключения настраивается точно так же. Только нужно дождаться, когда при нажатии кнопки «Timer» появится надпись — «Выключить» («OFF»).
Чтобы выйти из меню настроек, нужно нажать клавишу «Clock».

Обратите внимание! В розетке Masterclear предусмотрено 8 программ. Они позволяют более тонко настраивать таймер, чтобы полностью контролировать работу электрических приборов. Для настройки таймера Masterclear можно использовать одну из восьми встроенных программ

Для настройки таймера Masterclear можно использовать одну из восьми встроенных программ

Виды выключателей, оснащенных таймером

Производители электротехнических приборов выпускают несколько видов устройств регулирования освещения. Они отличаются выполняемыми функциями, конструктивными особенностями, степенью защищенности. По типу размыкающего приспособления выключатели с задержкой времени классифицируют на такие виды:

С кнопочным принципом работы. При воздействии на кнопку происходит соединение или размыкание контактов для срабатывания встроенного реле. Опции и настройки можно перепрограммировать.

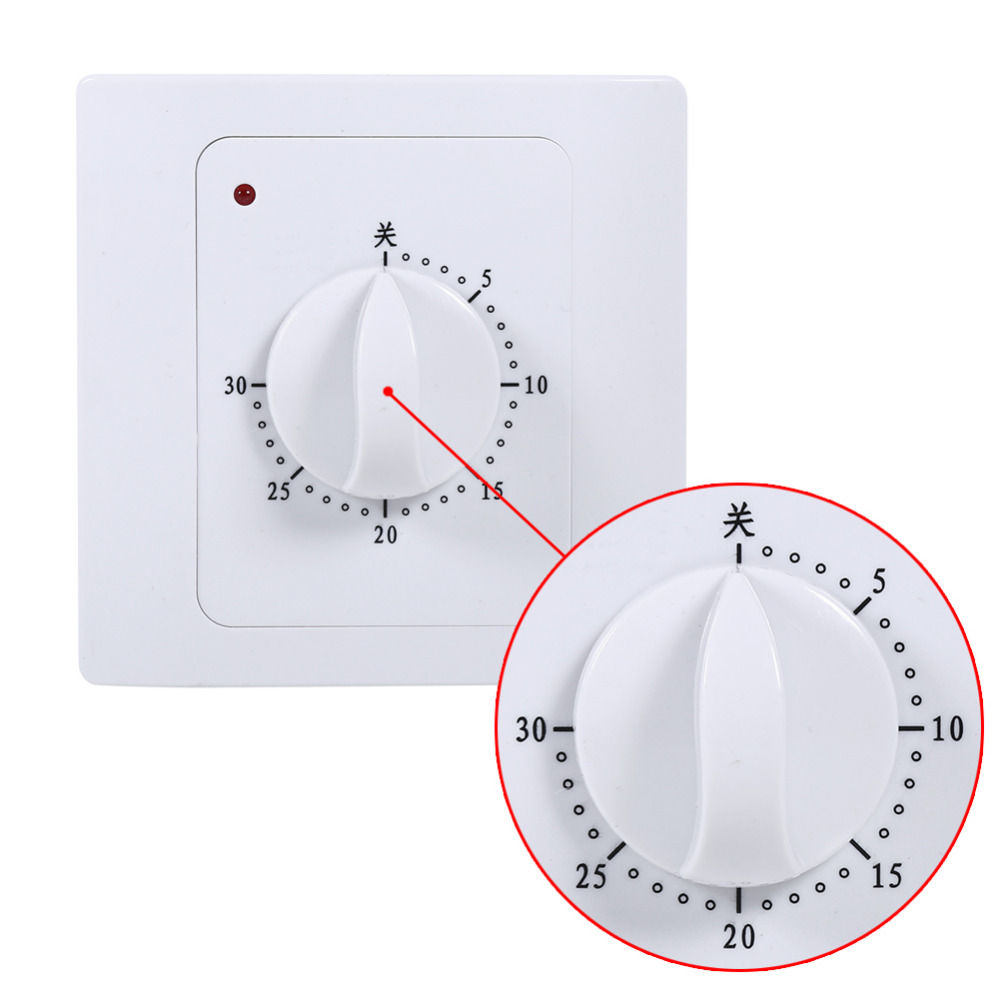

Выключатели поворотного типа, оборудованные специальным контактным механизмом вращения. Соединение/размыкание контактов происходит при определенном положении поворотного тумблера.
Приборы перекидного принципа действия. Такие модели с таймером оснащены тремя парами контактов и специальной пластиной, которая перекидывается на определенную контактную пару.

Это не единственная классификация устройств регулирования света. В зависимости от способа управления электротехническим прибором, выключатели разделяют на четыре обширные группы:

Модели клавишного типа — одноклавишный выключатель, а также с двумя или тремя клавишами. Отличаются простотой конструкции и монтажа. Могут одновременно обслуживать три подключенные точки (трехклавишный вариант).
Устройство с пультом дистанционного управления. Главное преимущество моделей — практически все выключатели адаптированы под современные пульты для бытовой техники, включая дистанции телевизоров, центров.
Светорегуляторные и диммерные модели. При помощи таких устройств пользователи могут плавно регулировать интенсивность светового потока за счет сенсорного управления или роликовой ручки.
Таймер-выключатель с задержкой времени, функционирующий на базе встроенной программы. При использовании таких приборов можно осуществлять управление различными участками электроцепей.

Функционал выключателя с задержкой времени достаточно обширный, что позволяет использовать интеллектуальные устройства в жилых помещениях, для управления уличным освещением, на производстве и в коммерческих целях.

Особенности устройств с таймером отключения

Выключатель света с задержкой выключения является востребованным в сфере бытового и производственного использования. Такое устройство может монтироваться на лестничных площадках многоквартирных домов, при входе в коттедж, в подвалах, офисах или гаражных помещениях. Также данные выключатели отлично подходят для оптимизации промышленных процессов, когда есть надобность в задании чёткого временного интервала для функционирования конкретных аппаратов.

Система датчиков, которые отвечают за реакцию на раздражители внешнего типа: хлопок, появление фигуры и так далее, устанавливаются в корпусное пространство выключателя. Таймеры подобных устройств могут быть механическими или цифровыми. Сенсорный таймер является более функциональным.

Настройки для автоматического выключателя задаются такими методами:

При помощи регулирующего колеса или микропереключателей с несколькими положениями.
Посредством кнопок на лицевой крышке. Кнопка может быть физической или сенсорной.
С помощью пульта дистанционного управления или планшета/смартфона – дорогие модели выключателей поддерживают функцию удалённого доступа посредством сети интернет.

Принцип действия

Все коммутирующие устройства работают по единой схеме: в заданный владельцем нужный момент они соединяют элементы цепи или размыкают таковую. При этом, например, в помещении выключается свет без необходимости ручного нажатия на клавишу.

Для реализации этой функции рабочий механизм оснащается аналоговым или цифровым таймером, временным реле, встроенными микроконтроллерами и другими необходимыми деталями. Благодаря им становится возможным управление светом, вентиляцией и прочей контролируемой техникой.

По принципам замыкания-размыкания цепи устройства делятся на следующие категории:

с механическим (аналоговым) таймером поворотного или перекидного типа. Поворотные оснащены вращательным контактным механизмом, пускающим ток по цепи в некоторых положениях крутящегося тумблера. А перекидные работают по несколько иной схеме — на металлической проводящей пластине и трех парах контактов. Пластина перекидывается на одну из пар и замыкает цепь;
со встроенным электронным таймером. Главный элемент такого гаджета — реле. Когда пользователь нажимает на кнопку, цепь размыкается или соединяется, и срабатывает реле. Электронный переключатель может быть запрограммирован на осуществление определенных действий согласно желаниям владельца и возможностям устройства.

Таймером можно управлять:

микропереключателями, выставляя их в определенное положение;
вращая контрольное колесико;
с помощью механических или сенсорных кнопок на фронтальной панели;
с дистанционного пульта, брелока или телефонного приложения.

Интервал запуска/отключения таймера может выставляться в диапазоне от нескольких секунд до дней и недель. Встречаются образцы, где можно задавать график сразу на целый год вперед.

Настройка электронных устройств

Процесс настройки электронных моделей более сложный. Каждый прибор комплектуется инструкцией по эксплуатации, в которой приводится правильная схема выставления времени.

ФОТО: mcgrp.ru Перед настройкой важно сбросить все имеющиеся программы

Одной из наиболее популярных моделей, представленных на рынке, является цифровой таймер ТЭ-15, который выпускается несколькими производителями. Схема его настройки следующая:

После включения первым делом требуется нажать кнопку сброса и дождаться полного очищения встроенной памяти.
Далее необходимо выставить текущее время и день недели. Первый показатель может иметь вид «24» и «12». Дни недели именуются по первым буквам латинских слов. Выставление нужного параметра осуществляется кнопками «Д+», «Ч+» и «М+».
Таймер имеет 4 режима работы, выбор которых осуществляется нажатием на аналогичную клавишу.
Для начала программирования требуется нажать кнопку «Р» и последовательно задать дни недели и время включения. Завершением цикла программы будет повторное нажатие клавиши «Р».
Следующим шагом выставляются дни недели и время выключения, подтверждение действия завершается нажатием на кнопку «Ч+».

ФОТО: vlt-m.ru При установке подобного прибора внутрь щитка потребуется помощь электрика

Пользователь имеет возможность внести корректировки в настройки при допущенной ошибке или при простой необходимости внесения изменений

Очень важно правильно осуществлять монтаж таймера, поскольку эта модель устанавливается непосредственно на силовой кабель

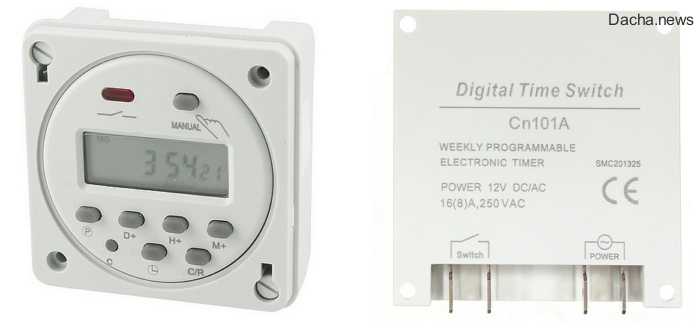

ФОТО: eelp.ru Модель ТЭ-15 – одна из популярных среди вариантов для монтажа на дин-рейкуФОТО: i.simpalsmedia.com Masterclear – удобная и простая модель для установки в розетку

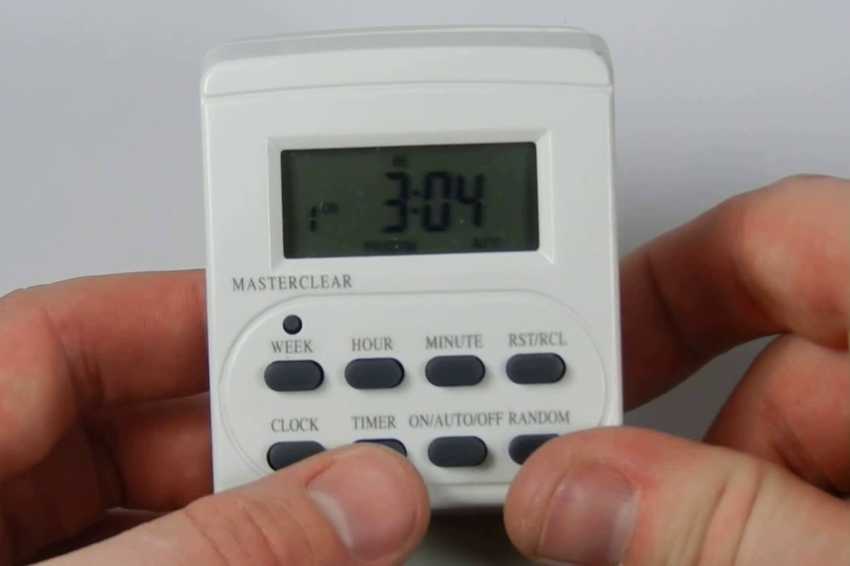

Настройка таймера Masterclear согласно инструкции по эксплуатации

Не менее популярной моделью, которая встречается на рынке, является таймер-розетка Masterclear. Она имеет более понятный алгоритм настройки, но следует быть готовым, что все надписи выполнены на английском:

Перед началом работы прибор необходимо зарядить, поскольку он имеет встроенный аккумулятор для сохранения настроек. Также требуется сбросить все предыдущие настройки нажатием на красную утопленную кнопку под дисплеем.
Установка времени осуществляется путём удержания клавиши Clock и последовательным нажатием Hour (часы) и Minute (минуты). Для смены формата отображения времени используется кнопка Timer.
Аналогично выставляются дни недели: удержание кнопки Clock и выбор нужного периода при помощи клавиши Week.
Для программирования цикла включения и выключения требуется нажать кнопку Timer до появления на экране надписи ON. Далее выставляется необходимое время и дни недели.
Настройка отключения производится аналогично, но при нажатии Timer на экране должна светиться надпись OFF.
Выход из меню программирования осуществляется кнопкой Clock.

ФОТО: image.dhgate.com Установка таймера – это способ экономии потребления электричества для любого прибора

Watch this video on YouTube
