Алгоритм укладки водяного теплого пола своими руками
Трубы теплоносителя крепятся к арматурной сетке хомутами
Обратите особое внимание, что трубы нельзя фиксировать хомутами к арматурной сетке чрезмерно жестко. Все дело во все той же тепловой деформации
Дистанция между хомутами должна составлять около одного метра, что обеспечит достаточную гибкость конструкции.Кроме того, трубы не должны находиться чрезмерно близко друг к другу
Минимальная дистанция, на которой должны находится трубы составляет не менее 10 сантиметров. На аналогичном расстоянии трубы должны находиться и от стен. Оденьте на выходы труб, подходящие к коллектору гофрированную трубу. Также поместите в гофр участки труб, проходящие через демпфирующую ленту на границах контуров обогрева. После этого подсоедините водяные контуры с теплоносителем к коллектору (напомним, что таких контуров может быть несколько). Проведите проверку работоспособности и герметичности вашей системы водяного обогрева. Для этого необходимо подать в систему воду с давлением, в полтора раза превышающем нормальное. Оставьте систему под нагрузкой на некоторое время. При отсутствии протечек приступайте к формированию стяжки
Дистанция между хомутами должна составлять около одного метра, что обеспечит достаточную гибкость конструкции.Кроме того, трубы не должны находиться чрезмерно близко друг к другу. Минимальная дистанция, на которой должны находится трубы составляет не менее 10 сантиметров. На аналогичном расстоянии трубы должны находиться и от стен. Оденьте на выходы труб, подходящие к коллектору гофрированную трубу. Также поместите в гофр участки труб, проходящие через демпфирующую ленту на границах контуров обогрева. После этого подсоедините водяные контуры с теплоносителем к коллектору (напомним, что таких контуров может быть несколько). Проведите проверку работоспособности и герметичности вашей системы водяного обогрева. Для этого необходимо подать в систему воду с давлением, в полтора раза превышающем нормальное. Оставьте систему под нагрузкой на некоторое время. При отсутствии протечек приступайте к формированию стяжки.
При заливке стяжки в помещении с теплым водяным полом необходимо пользоваться специальными смесями. Рекомендуемая высота стяжки составит около 5-7 см. Не забудьте, что во время заливки пола система его отопления должна находиться под рабочим давлением.
Водяной теплый пол схема
Топливо и котел
При выборе котельного оборудования, которое планируется соединить с теплыми полами, нужно учитывать нюансы:
- уровень мощности;
- вид теплоносителя;
- простота пользования котлом;
- простота процесса соединения котельного оборудования с системой теплого пола.
Общая температура в системе должна быть не менее 45 Со. Если проводится подключение к центральной системе отопления, необходимо выбрать оборудование, которое сможет обеспечить температурный режим до 55 Со.
В частный дом можно выбрать типы котлов:
- на твердом топливе. Понадобится выполнить обвязку котельного оборудования, чтобы была возможность сбросить тепло. Кроме того, такие котлы не могут работать в низкотемпературном режиме. Они нагревают воду до 60 С. Если пытаться снизить ее, начнет образовываться конденсат. Он, в свою очередь, приведет к коррозии и снижению эффективности работы;
- на газе. Если дом подключен к газовой магистрали — оптимальный вариант;
- на электричестве;
- автоматические.
Теплый пол от твердотопливного котла
Центральная система отопления
Достаточно редко, но частные дома подсоединяются к центральной системе отопления. Подключение теплых полов напрямую к радиатору связано с рисками. В квартирах необходимо будет получить специальное разрешение на такое подключение. В частном доме такой необходимости нет.
Самый простой способ соединения системы в единое целое — подключение непосредственно к радиатору отопления. Один ее конец подсоединяется к подаче воды, другой к обратке
Стоит обратить внимание и соблюсти правила:
- выбирать нужно автоматический котел, чтобы он мог в автономном режиме проводить регулирование температурного режима;
- площадь отдельного помещения не должна превышать 10 м2;
- стоит получить консультацию специалистов и выбрать насос правильной мощности для обеспечения беспрепятственной циркуляции носителя по систему.
Соединение теплого пола к отоплению
Этот способ монтажа не рекомендуется специалистами из-за основных минусов:
- система устроена таким образом, что носитель сначала попадет в основные трубы, обеспечивающие нагрев помещение посредством радиаторов. В трубы теплого пола он попадет во вторую очередь, движение будет замедленным и полы будут прогреваться плохо;
- при подаче воды в систему с ТЭЦ температура может превышать установленную норму. Это приведет к разрушению финишного покрытия и некомфортным ощущениям в ногах жильцов дома.
Рекомендуется отказаться от самостоятельного монтажа системы теплых полов, если выбран способ подключения к радиаторам. Такая система требует особого внимания, если не учесть часть нюансов и провести присоединение без специального оборудования — возможны протечки.
Грамотно выбираем материалы
Теплые водяные полы заливаются стяжкой, а это значит, что их планируется эксплуатировать не годами, а десятилетиями.
С учетом длительного срока использования к выбору материалов следует подходить ответственно: исключить дешевую и неликвидную продукцию, отобрать качественные трубы, утеплитель, крепежи с максимальным сроком службы.
№1 — подбираем оптимальный вариант труб
Сейчас используются два вида труб — PE-X и PERT, оба изготовлены из сшитого полиэтилена. Преимущество у изделий PE-Xa, так как благодаря 85-процентной плотности сшивки они обладают эффектом памяти.
Полезный эффект заключается в том, что растянутые теплоносителем с высокой температурой или деформированные трубы всегда возвращаются в изначальное положение.
PE-Xa трубы вместе с аксиальными фитингами можно смело замуровывать в цемент, тогда как альтернативные изделия PERT с цанговыми фитингами следует оставлять в открытом доступе
Применение труб PERT оправдано, если в стяжке будут находиться цельные отрезки, а фитинги установлены только для крепления к коллектору.
Опытные строители не рекомендуют применять композитные трубы с алюминиевой фольгой – всегда существует риск отслоения металлизированного слоя. Если нужна максимальная надежность и изолированность, то лучше использовать продукцию с усилением из поливинилэтилена, расположенным внутри изделий.
Для водяных полов применяют три стандартных типоразмера изделий: Ø 16 мм, 17 и 20 мм с толщиной стенки 2 мм. Диаметр указан на маркировке, нанесенной по всей длине трубы
Строительные компании обычно работают с проверенными производителями, отвечающими за эксплуатационные качества своей продукции. Хорошо себя зарекомендовала продукция раскрученных марок Rehau и Valtec, а также менее известных Tece, KAN, Uponor.
№2 — определяемся с утеплителем
Основное назначение утеплителя – отделить стяжку с трубами от основания, чтобы отдача тепла проводилась вверх, а не уходила напрасно в землю. Теплоизоляционный слой обязателен, без него монтаж теплого пола теряет смысл.
Сейчас применяют два вида подложки, так как остальные проигрывают им по всем показателям. Это экструдированный пенополистирол в виде плит и профильные маты из пенополистирола с монтажными выступами.
Экструдированный полистирол популярен благодаря механической прочности и низкой теплопроводности
Он практически не пропускает влагу, что важно для бассейнов, санузлов, бань. Плиты ЭППС удобны для монтажа и имеют стандартные размеры: 600*1250 мм, 500*1000 мм. Толщина – от 20 до 100 мм, выбор ее зависит от необходимой степени утепления
Благодаря крепежным боковым пазам на стыках соседних плит не возникают зазоры
Толщина – от 20 до 100 мм, выбор ее зависит от необходимой степени утепления. Благодаря крепежным боковым пазам на стыках соседних плит не возникают зазоры
Плиты ЭППС удобны для монтажа и имеют стандартные размеры: 600*1250 мм, 500*1000 мм. Толщина – от 20 до 100 мм, выбор ее зависит от необходимой степени утепления. Благодаря крепежным боковым пазам на стыках соседних плит не возникают зазоры.
Профильные маты значительно облегчают укладку труб, однако многие отказываются от их покупки по причине высокой стоимости, особенно известных брендов. Толщина листов меньше, чем у ЭППС – 1-3 мм
Как определить необходимую толщину утеплителя? Все зависит от условий укладки в конкретном частном доме: на грунт кладут 10-сантиметровые плиты, над подвалом или цоколем достаточно 5 см, а если внизу расположено отапливаемое помещение, то достаточно 3-сантиметровой теплоизоляции.
Для крепления плит к полу используют тарельчатые дюбели, а для фиксации труб – гарпун-скобы. Расстояние между соседними скобами – от 30 см до полуметра, в местах поворотов трубы – 10 см.
№3 — покупаем комплектующие для коллектора
Центр распределения теплоносителя и пункт контроля функционирования теплого пола – коллекторно-смесительный узел. С его помощью направляют горячую воду из магистрали в отдельные контуры, следят за расходом теплоносителя, регулируют температуру.
В сборе коллекторы не продаются, так как каждая система имеет свои особенности. Покупку комплектующих лучше поручить специалистам, а для самостоятельного приобретения следует помнить обо всех необходимых элементах:
Место установки часто зависит от нюансов обслуживания: одним удобнее выполнять регулировку ВТП в котельной, вместе с котлом, другим – из коридора. Теоретически коллекторный шкаф можно установить в любой комнате дома, но желательно, чтобы длина всех контуров была примерно одинаковой.

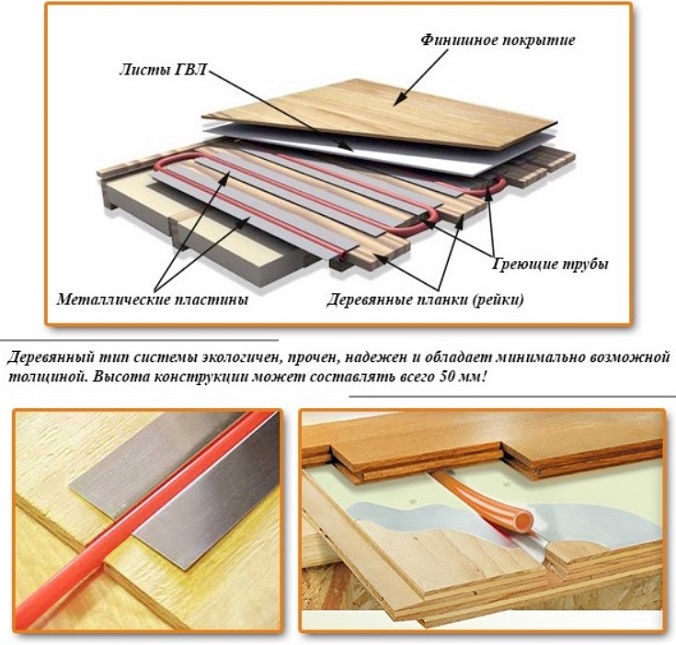

Теплый пол без бетонной стяжки
Трубы теплого водяного пола обычно размещаются в бетонной стяжке пола. В частном деревянном доме, да и в других домах с деревянными перекрытиями, целесообразно делать теплый пол с водяным контуром отопления без бетонной стяжки. Такой пол часто называют сухим теплым полом.
Элементы сухого теплого пола имеют малый вес и не создают значительных нагрузок на деревянные балки перекрытий. Сухой теплый пол имеет малую высоту. При монтаже пола отсутствуют мокрые процессы по заливке бетонной стяжки, нет необходимости дожидаться 28 дней твердения и сушки бетонной стяжки.
По этим причинам сухой теплый пол выгодно применять как при новом строительстве, так и в существующих домах с перекрытиями по деревянным балкам, с деревянным полом.
О других преимуществах и особенностях теплых полов в частном доме можно прочитать в статье “Нужен ли теплый пол в частном доме”.
Особенностью сухого теплого пола, по сравнению с полом с бетонной стяжкой, является меньшая тепловая мощность. Количество тепла, передаваемое в помещение, не превышает 60-80 Вт/м2 площади пола.
Теплоаккумулирующая способность сухого теплого пола также невелика. Благодаря малой массе, сухой теплый пол быстрее прогревается и реагирует на изменение температуры теплоносителя.
Конструкция сухого теплого пола в деревянном доме приведена на рисунке:
На рисунке:
1 Трубы «теплого пола».
2 Отражатель –распределитель тепла, оцинкованный профнастил.
3 Балки.
4 Утеплитель (пенополистирол, плотность — не менее 25 кг/м3; толщина — не менее 50 мм. или минераловатные плиты);
5 Пароизоляцпя — пергамин, полиэтилен.
6 Черновой пол совместимый с «теплыми полами».
7 Чистовая подшивка потолка.
8 Лента демпферная толщиной не менее 5 мм.
9 Плинтус.
10 Щит перекрытия по черепным брускам.
Если сухой теплый пол делается на междуэтажном перекрытии, то следует уделить внимание звукоизоляции перекрытия от ударного и воздушного шума. О защите перекрытий от шума читайте статьи “Чердачное перекрытие по деревянным балкам” и “Плавающий пол – звукоизоляция междуэтажных перекрытий”
Для защиты от ударного шума черновой пол, поз.6, должен опираться на балки, поз.3, через упругие прокладки.
В качестве чернового пола, поз.6., удобно использовать цементно — стружечные (ЦСП) или гипсо — стружечные влагостойкие (ГСПВ) плиты, . Сравнительно большая масса и теплопроводность чернового пола из таких плит обеспечит более равномерный нагрев поверхности, будет способствовать аккумуляции тепла, улучшит защиту перекрытия от ударного шума.
Кроме того, ЦСП и ГСПВ не содержат вредных веществ, в отличие от ориентированно – стружечных (ОСП, OSB) и древесно — стружечных плит (ДСП) и фанеры — читайте: “Формальдегид в доме”. Следует учитывать, что при нагревании, выделение смертельно опасного формальдегида из плит ОСП, ДСП и фанеры увеличивается.
Отражатель – распределитель из оцинкованного профнастила позволяет равномерно распределить тепло по всей поверхности пола. Глубина профиля настила должна быть равна диаметру труб теплого пола.
При устройстве теплого пола в цокольном перекрытии пароизоляционную пленку следует уложить поверх слоя утеплителя.
На строительном рынке предлагаются системы сухого теплого пола с водяным или электро обогревом от разных производителей. Такие системы имеют лучшие технические параметры, но они и более дорогие.
Заливка стяжки
Перед выполнением бетонной стяжки пола, в тех местах, где трубы будут выходить из бетонной стяжки, на них следует надеть специальные защитные уголки. Они будут играть роль демпфера, а также материал будет защищен от преждевременного износа.
Бетонная стяжка на водяное отопление под полом в частном доме должна выполняться под давлением в системе (прочитайте: “Как выполняется стяжка для водяного теплого пола”). Это проводится перед заливкой с целью проверки всех элементов системы и предотвращения возникновения трещин в начале эксплуатации
Существует одно важное дополнение: включать нагрев нельзя.
Если в качестве окончательной отделки пола будет использоваться плитка, то поверхность необходимо заливать так, чтобы толщина бетонного слоя, считая от труб, была ровна 1-3 см. При выборе любого другого финишного покрытия она должна составлять 3-5 см. Это позволяет получить наибольшую эффективность при низком потреблении электроэнергии.
Когда стяжка полностью высохнет и станет прочной, только тогда можно будет убирать давление в системе.
Электрический теплый пол
Теплый пол, обогреваемый электричеством — весьма популярная система отопления для загородного дома. Его главные компоненты — греющий кабель и терморегулятор, который управляет всей системой.
Есть два варианта монтажа греющего кабеля — либо закладывается в цементно-песчаную стяжку или непосредственно под напольное покрытие. Наиболее часто в данном случае в качестве напольного покрытия используется плитка, но возможны и другие материалы.
Важное преимущество электрического теплого пола заключается в простоте его исполнения. Спроектировать и собрать его может любой опытный домашний мастер
Самые популярные теплые полы в России — от компании «Теплолюкс». Нагревательные маты и греющие кабели этой компании стали фактически стандартом индустрии.
В ассортименте продукции «Теплолюкс»:
- Нагревательные маты Liberte с повышенной защитой от локального перегрева. Не накладывают никаких ограничений на расстановку мебели. Маты Теплолюкс Liberte прослужат не менее 50 лет, даже если поверх греющей жилы окажется тумба, кадка с цветком или иная мебель без ножек. Заметим, что абсолютное большинство других моделей теплых полов рассчитаны на укладку на открытых пространствах, а ухудшившийся отвод тепла и локальный перегрев приводит к их быстрому перегоранию.
- Сверхтонкие маты Теплолюкс Tropix. Укладываются в слой плиточного клея толщиной всего 5-8 мм.
- Нагревательные кабели Теплолюкс Tropix — качественное, но при этом недорогое решение для укладки в стяжку.
- Пленочный инфракрасный теплый пол SlimHeat (о преимуществах ИК-полов подробно рассказано в следующем разделе).
Особенности системы
После укладки греющего кабеля и финишного напольного покрытия, вся поверхность пола превращается в своеобразный обогреватель, источник приятного и мягкого тепла, комфортный для босых ног. Стоит отметить, что воздух в комнате при этом не пересушивается, как это происходит при использовании электрических обогревателей многих моделей.
В состав системы электрического теплого пола в коттеджах традиционно входят:
- греющий кабель необходимой длины;
- управляющая автоматика — датчик температуры и термостат, выключающий обогрев при достижении заданной температуры;
- элементы крепления, использующиеся при монтаже;
- теплоизолирующие материалы.
Основой системы электрического теплого пола является греющий кабель. Он состоит из нескольких секций, снабженных специальными муфтами для соединения, двухслойной изоляцией и защитным экраном.
Все соединительные элементы выполняются из материалов, не поддающихся коррозии. Срок службы кабеля по гарантии составляет 15 лет, но имеются и более долговечные кабели, включая бронированный и экранированный. Они отличаются высокой надежностью и долговечностью.
Система управления и возможность автоматизации работы
Удобство любых систем, работающих на электричестве, заключается в возможности широкого спектра регулирования, включая автоматическое управление. Этими же возможностями обладает и электрический теплый пол.
В системах попроще используют термостаты, в которых температура задается вручную, плавно или дискретно, то есть без возможности программирования. Такие системы вполне логично и естественно использовать в домах, предназначенных для постоянного проживания. В любое время хозяева могут вмешаться в работу системы и выставить желаемую температуру.
Программируемые термостаты поддерживают и регулируют температуру автоматически, по заданному алгоритму. Такие системы удобны, если в загородный дом или на дачу приезжают время от времени.
Подготовительные работы и расчет материалов
Такая ответственная работа, как монтаж теплого пола своими руками должна начинаться с подготовки материалов и планирования. Строго говоря, точный расчет могут сделать только специалисты, имеющие информацию об уровне утечки тепла в данном помещении. Но для индивидуальных потребностей часто используют приблизительные расчеты, которые удовлетворяют поставленным требованиям.
Трубы для теплого пола
Для начала нужно начертить план размещения труб. Понятнее и нагляднее всего будет нарисованная на бумаге в клетку схема, теплый пол на которой можно рассчитать исходя из квадратуры помещения. Каждая клетка будет соответствовать шагу – расстоянию между трубами.
Расчетная схема для водяного теплого пола
Для зоны умеренного климата:
- При хорошей изоляции дома и окон, расстояние между соседними витками трубы можно делать 15-20 см;
- Если стены не утеплены, 10-15 см.
- В просторных помещениях, где часть стен холодные, а часть – теплые, делают переменный шаг: возле холодных стен расстояние между соседними витками труб небольшое, а по мере приближения к теплым стенам – его увеличивают.
Какое напольное покрытие подойдет на теплый пол
Большую ошибку делают те, кто планирует на теплый пол укладывать паркет или толстое деревянное покрытие. Дерево плохо проводит тепло и будет препятствовать нагреванию помещения. КПД такого обогрева может оказаться даже ниже, чем у радиаторного, а расходы на отопление – слишком большими.
Идеальное покрытие для теплого пола – это каменная, керамическая или керамогранитная плитка. Нагревшись, она прекрасно будет держать тепло, и это лучший вариант для кухни или ванной. В помещениях, где пол теплый – очень любят играть дети, да и ходить босиком там приятнее, чем по деревянному паркету.
Чуть худший вариант напольного покрытия, но более подходящий для гостевой комнаты или спальни – линолеум и ламинат. Эти материалы хорошо пропускают тепло, и не понизят КПД водяного теплоснабжения. При этом ламинат следует выбирать минимальной толщины, а линолеум – без утепляющей подложки.
Важно!
При нагреве многие синтетические материалы могут выделять вредные испарения. Поэтому напольные покрытия с химическими компонентами обязательно должны иметь отметку производителя о возможности их эксплуатации в жилых помещениях на теплом полу.
Основа под теплый пол
Если речь идет о доме с бетонными перекрытиями, то самый доступный общепринятый вариант – это бетонная стяжка с водяным подогревом. Такой же способ применяется и для первых (цокольных) этажей частных коттеджей, если основание пола находится на песчаной подушке, которая расположена непосредственно на грунте.
В домах с деревянным перекрытием такой вариант неприменим. Деревянные балки перекрытия просто не выдержат огромного веса бетонной стяжки, какой бы тонкой она ни была. В этом случае применяется облегченный вариант теплого пола, о котором будет рассказано в отдельном разделе.
Выравнивание основы перед тем, как сделать теплый пол
Установка теплого пола своими руками начинается с подготовки основания. Основа для создания теплого пола должна быть ровной, без выступов и впадин. Максимально допустимый перепад составляет 5 мм. Если глубина дефектов поверхности достигает 1-2 см, то придется насыпать и разровнять тонкий слой гранитного отсева (мелкий щебень) с размером зерна до 5мм. Поверх выравнивающего слоя придется уложить пленку и при укладке теплоизоляции ходить по деревянным щитам. В противном случае выравнивающий слой сам станет источником неровностей.
Термостаты для теплого пола
Термостат — это прибор, который измеряет температуру чего-либо, сравнивает эту температуру с заранее заданной и, в зависимости от результата сравнения, подает команду сервоприводу включить или выключить регулирующий вентиль. Таким образом, включая или отключая подачу тепла, термостат поддерживает температуру чего-либо с минимальными отклонениями от заданной величины, обычно с точностью +\- 0,5 оС.
Для измерения температуры термостат может иметь встроенный в корпус прибора датчик температуры. Датчик температуры может быть и выносным. Выносной датчик соединяется с термостатом проводами.
На термостате всегда есть кнопки или колесики, с помощью которых задается температура, стабильность которой он должен обеспечить. На всех термостатах есть индикация текущего состояния — «нагрев включен» или «нагрев выключен».
Термостат в зависимости от способа соединения с исполнительным сервоприводом может быть проводным или беспроводным.
Самый мало бюджетный вариант — это проводной термостат. Сам прибор устанавливается в помещении, в котором должен поддерживать температуру. Коллектор теплого пола с сервоприводами может быть установлен в другом месте, например, в котельной. Между собой эти устройства соединяют тонкими проводами.
Беспроводной термостат передает команду управления на сервопривода коллектора по радиоканалу. Для этого, в корпусе термостата имеется радиопередатчик, а вблизи коллектора устанавливают радиоприемный блок. Установка беспроводного термостата бывает выгодна, когда проводят работы по автоматизации в уже построенном доме — не требуется прокладывать провода и нарушать отделку помещений.
Для регулирования температуры воздуха и температуры теплого пола в соответствии с алгоритмом — регулируем температуру воздуха в помещении, но не даем нагреться полу выше заданной температуры, необходим термостат, имеющий соответствующие функции.
Термостат для теплого пола:
- Должен работать с двумя датчиками температуры: встроенным датчиком температуры воздуха и выносным датчиком температуры теплого пола.
- В термостате должна быть предусмотрена возможность задавать отдельно температуру воздуха и температуру теплого пола.
- Должен быть заложен алгоритм регулирования по температуре воздуха с ограничением температуры поверхности теплого пола.
Один термостат может управлять несколькими исполнительными сервоприводами, установленными на одном коллекторе. Термостат с сервоприводами соединяют через специальный блок — коммутационный модуль.
