Выбор материалов для канализационной вентиляции в частном доме

Особенности канализационной вентиляции в многоэтажном доме

Проектировкой канализации многоквартирного дома должны заниматься исключительно специализированные компании, которые будут учитывать:

• количество этажей;
• способ утилизации канализационных стоков;
• количество точек водоотведения.

В остальном же вентиляция многоэтажек практически ничем не отличается от таковой в частном доме. Пример проекта можно увидеть на приведенной ниже схеме.

Схема внутренней вентиляции многоэтажного дома

В таких зданиях для вентиляции тоже используется общий стояк, выходящий на крышу.

Если затевается перепланировка квартиры с уменьшением/увеличением числа подключений к общедомовому стояку, то нужно заранее составить проект и согласовать его с компанией-управителем. Только после этого можно приступать к работе, а иначе несанкционированное подключение новых приборов может привести к ухудшению канализационной вентиляции во всем доме.

Монтаж

Перед установкой системы вентиляции в частном доме собственными руками необходимо спланировать расположение приточных и вытяжных воздуховодов, направление потока воздуха. Планировка всех компонентов системы вентиляции должна быть разработана профессионалами. Выполняется по следующим правилам:

1. Помещение, в котором циркулирует наиболее загрязненный воздух, находится в самом конце вентиляционной цепи.
2. Воздухозаборник не находится на кухне или в ванной комнате, но выход находится в этом месте.
3. Вытяжной вентилятор должен быть расположен как можно ближе к потолку и направлен вверх.
4. Вход и выход должны быть расположены как можно дальше друг от друга.

Установка начинается с крыши, где будут расположены основные вентиляционные элементы. Вентиляционная труба подводится к крыше, поднимаясь выше конька на 50 см. Если это условие не будет выполнено, поток воздуха будет идти в обратном направлении. Аэратор должен быть размещен на выходе из трубы, чтобы предотвратить попадание различных отложений.

Воздухозаборная труба подводится сверху и закрывается решеткой. Затем устанавливается воздухозаборная система, из которой воздуховоды выводятся во все помещения. Вентиляционные трубы на крыше не должны крепиться под углом 90 градусов, а точки крепления должны быть тщательно герметизированы.

При использовании электрических вентиляторов следует предусмотреть обратные клапаны, особенно при установке вентиляции в ванных комнатах и кухнях. Все вентиляционные выходы во внутренние помещения должны быть закрыты решетками и предусмотрены горизонтальные секции для отвода влаги. Канальная вентиляция не должна быть подключена к общей вентиляции.

Поэтому при использовании пластиковых канализационных труб для вентиляции существуют те же недостатки, что и при использовании пластиковых вентиляционных труб. Единственным недостатком канализационных труб является проблема встраивания в фитинги, колена, ответвления вентиляционных каналов. Вентиляционная система, изготовленная из обычных пластиковых труб, является оптимальным вариантом для создания эффективной циркуляции воздуха при подготовке соответствующей схемы и качественном монтаже.

Фактически, схема канализации такова, что внутри квартиры не скапливается неприятный запах. Имейте в виду, что при промывке канализационной системы внутри создается вакуум, который протягивает воду по трубам и из коллекционных сифонов, которые присутствуют в каждом приспособлении в доме. Поскольку канализация не герметизирована, вонь со временем начнет просачиваться в дом и причинять неудобства живущим там людям. И запах настолько неприятный, что люди раздражаются и пытаются найти его источник, чтобы его можно было как можно быстрее устранить.

Для начала убедитесь, что система оснащена более чем одним сифоном, потому что на самом деле эти простые отстойники являются гидронасосами, которые предотвращают распространение неприятных запахов, поддерживая вакуум внутри. Желательно, чтобы сифон располагался ниже по течению водостока, потому что он более надежен. Есть еще одна важная причина, и это ужасный запах, излучаемый канализационной системой. Если в доме есть несколько ванных комнат, и одна из них не использовалась долгое время, то вода в установленных ловушках давно высохла, и вакуум нарушается, потому что клапан не работает.

Поэтому важно проветривать систему, иначе запах быстро распространится по всей квартире. Стандартная классическая вентиляция, даже с вентилятором принудительной вентиляции, вряд ли спасет находящихся в ней людей. В этом случае поможет только фоновая труба, способная подавать нагретый воздух под давлением

Он устремляется вверх, и запах выходит через него прямо в атмосферу

В этом случае поможет только фоновая труба, способная подавать нагретый воздух под давлением. Он устремляется вверх, и запах выходит через него прямо в атмосферу.

Основные правила обустройства вентиляции из канализационных труб

Чтобы правильно рассчитать схему вентиляционной системы, стоит ориентироваться на рекомендуемые нормативные значения показателей воздухообмена. Так, для стандартной комнаты площадью 20 квадратных метров, на каждый метр площади должно приходиться не менее 3 кубических метров свежего воздуха в час. Для кухни с электрической или газовой плитой показатели намного выше: 110 и 140 кубометров в час соответственно.

Если для строительства вентиляции выбор был остановлен на пластиковых канализационных трубах, то и весь воздуховод правильно будет монтировать только из них. Такой подход позволит избежать образования ступенчатых конструкций внутри воздуховодов, а также упростит процедуру соединения отдельных элементов.

В частных домах не рекомендуется объединять выводы системы вентиляции и канализации. Высок риск образования обратной тяги, способной затянуть в помещение неприятные запахи.

Всегда ли необходимо устанавливать фановый стояк?

Если вы проектируете дом, высота которого будет не более 2-х этажей, то система канализации может быть спроектирована без фанового стояка, при этом, в доме должно быть не более одного туалета и одной ванной комнаты. При обустройстве дома несколькими санузлами, по нормам СНиП, установка стояка будет обязательна.

Следует помнить, при каких обстоятельствах необходимо обязательно ставить фановый стояк:

• При наличии в доме бассейна или другого оборудования, которое способно перекрыть канализационную систему в результате своего разового сброса сточных вод.
• При наличии в доме оборудованных санузлами двух и более этажей.
• Если в системе коммуникаций применяются канализационные стояки с диаметром труб в 50 мм.
• При наличии на участке локальной системы канализации вентиляция септика будет положительно сказываться на работе конструкции, а также предотвратит возникновение неприятного запаха.

Исходя из вышеописанного фановый стояк, как правило, будет необходим в доме всегда, причем диаметр фановой трубы должен быть не менее 110 мм. При отсутствии же фанового стояка в доме будет возникать неприятный запах в случае срыва или пересыхании гидрозатвора. В случае отсутствия нормальной вентиляции с установленным стояком, выхлопом на крыше и притоком на фильтрующем сооружении, запах так или иначе будет распространяться по вашей округе. Если говорить о необходимом диаметре трубы, то ее нужно брать большего диаметра, такого как 110 мм.

Оптимальным диаметром фановой трубы в частном доме считается размер не меньше 110 мм, если взять 50 мм то она будет обеспечивать притока, примерно в 16 раз меньше. В результате вы получите у себя не систему вентиляции септика, а набор соединенных между собой трубок – пустая трата времени, денег и усилий с посредственным результатом.

Как обойтись без установки системы фановых труб

В случаях, когда воссоздать полноценную систему вентиляции канализации в частном доме не представляется возможным, предотвратить попадание запаха сточных вод в жилище получится с помощью вентиляционного клапана. Его установка не займёт много времени, а конструкция не требует специальных знаний и навыков. Сделать такой клапан своими руками можно из материалов, которые есть в наличии практически в любом доме.

Вентиляционный клапан станет гарантированной защитой помещения от посторонних запахов, даже если есть функционирующая система фановых труб, но по каким-либо причинам она не справляется со своей задачей. Особенно это актуально в многоквартирном доме, где схема вентиляции канализации была согласована на стадии проекта стройки и внести какие-либо изменения в неё будет проблематично.

Как сделать и установить самый простой вентиляционный клапан

Что бы сделать вентиляционную заглушку своими руками, понадобятся:

• Пластиковый и поролоновый круг, диаметром 5 и 6 см соответственно;
• Саморез длиной 4,5 см;
• Пружина от автоматической шариковой ручки;
• Крышка тройного фитинга стояка;
• Суперклей.

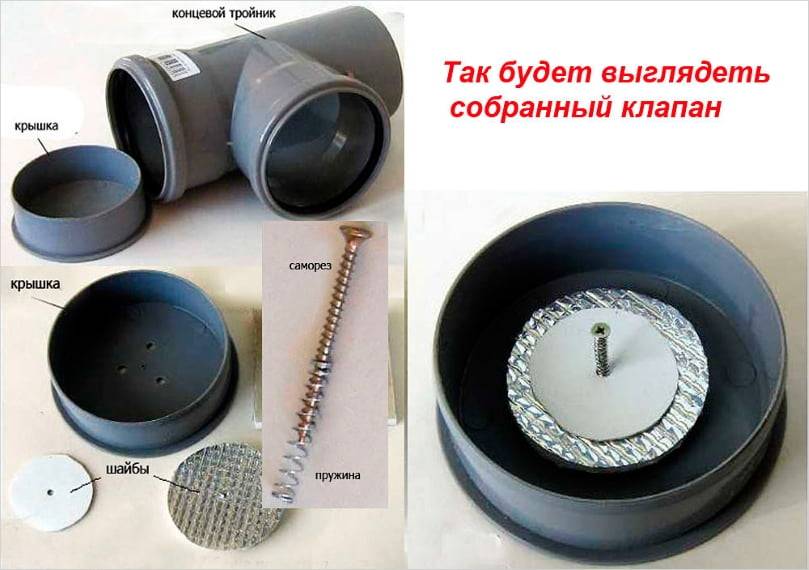

Фото: самодельный вентиляционный клапан

В середине крышки необходимо начертить равносторонний треугольник со сторонами 2,5 см, центром которого является центр общей окружности крышки. В каждой вершине треугольника нужно просверлить небольшое отверстие, а центральную метку проткнуть шилом. Пластиковую и поролоновую пластинки склеить между собой.

Теперь можно приступить к сборке. Пружина надевается на саморез, который впоследствии соединяет заглушку из поролона и пластика с крышкой тройника.

Перед монтажом клапана стоит проверить его работу следующим образом: подуть в просверленные отверстия и с обратной стороны конструкции. Воздух должен легко проникать снаружи клапана и не просачиваться изнутри. Если данные условия не соблюдаются, следует отрегулировать сопротивление пружины с помощью самореза.

После проведения всех тестов можно вернуть крышку на её законное место и не беспокоиться о неприятном запахе в доме. При условии постоянного пользования септиком и регулярной чистки заглушки, клапан будет работать нормально.

Фановые трубы, или Как избежать попадания в дом запахов из канализации?

Фановая труба — важный элемент системы канализации в загородном доме. Проще говоря, это соединенный со стояком и выведенный на крышу вытяжной канал, через который неприятные запахи удаляются за пределы здания

Для чего служит фановая труба? Ее основная задача — удаление запахов из канализационного стояка в атмосферу. Обычно, чтобы загрязненный воздух не попадал в помещение, в приёмнике сточных вод от сантехприбора ставят гидрозатвор, представляющий собой изогнутую трубу, заполненную водой. При сливе часть воды остаётся в изгибе трубы, не позволяя воздуху из канализации проникнуть в помещение. Казалось бы, проблема решена. Но не для домов сезонного проживания: если сантехприбором какое-то время не пользоваться, то барьер на пути неприятных запахов в прямом смысле слова постепенно испарится. Вот тут-то и выручает фановая труба: загрязнения воздуха не произойдет, даже если гидрозатвор высох. Кроме того, она предотвратит срыв затвора, который может случиться в момент максимального водоотведения.

Многослойные фановые трубы из полипропилена (ПП) с шумопоглощающими добавками обеспечивают повышенный уровень звукоизоляции. Они имеют стенки увеличенной массы, а также усовершенствованную конструкцию угловых отводов.

Еще одна функция фановой трубы — предотвращать разрежение газов в стояке (именно из-за него вода утекает из раковин с характерным хлюпающим звуком).

Один стояк — одна труба

В большинстве случаев используют фановые трубы диаметром 100 мм, но иногда бывает достаточно и 50-миллиметровых. Их диаметр, равно как и количество, определяется инженерным расчетом исходя прежде всего из числа сантехприборов, подведенных к одному стояку. Как правило, на стояк с двумя-тремя ванными комнатами (оборудованными умывальником, душевой и унитазом) нужна одна фановая труба. Если же санузлы расположены в разных частях здания, как нередко бывает в домах большой площади, и подключены к отдельным стоякам, то каждому из них потребуется и своя фановая труба. Притом следует учитывать, что все вытяжные каналы выводят на кровлю, а значит, на ней «вырастет» соответствующее количество труб.

Монтаж

Схема расположения труб в доме Фановые трубы монтируют одновременно с системой канализации. У вытяжного трубопровода могут быть как вертикальные, так и горизонтальные участки (оптимальный угол поворота — 45°). Трубы соединяют в раструб, используя для герметичности канала резиновый уплотнитель. К стенам их фиксируют через каждые 70 см хомутами с виброизолирующими прокладками.

Для проводки труб через железобетонные перекрытия применяют гильзы из жёсткого негорючего материала (чаще всего это куски стальных труб, которые вставляют в заранее проделанные отверстия). Гильза нужна для защиты трубы от температурной деформации и от механических повреждений при осадочных подвижках здания.

Обратите внимание: 100-миллиметровая труба имеет раструб диаметром 110 мм, следовательно, внутренний диаметр гильзы для нее должен составлять 120 мм. Образующийся зазор заполняют водонепроницаемым материалом (силиконовым герметиком, монтажной пеной, промасленным или пропитанным битумом канатом), который не должен жестко фиксировать трубу в гильзе, допуская ее незначительные подвижки по продольной оси

Вывод трубы через крышу

Обычно с этой целью используют специальные проходники (некоторые из них подходят только для определенного кровельного покрытия, но бывают и универсальные модели). Нередко вытяжные трубы выводят на крышу через дымоход.

При выходе на крышу фановая труба должна отстоять от мансардного окна не менее чем на 50 см, иначе запахи из канализации будут «закачиваться» в помещение при проветривании.

В любом случае важно помнить одно: по понятным причинам фановая труба не должна быть расположена в одном канале с трубой приточной вентиляции, а также выходить на кровлю рядом с мансардным окном, поблизости от открытых террас и балконов

Клапан как альтернатива

Как быть, если по какой-либо причине невозможно установить фановую трубу? Проблему поможет решить воздушный клапан высотой 15–20 см, расположенный на конце канализационного стояка. Это недорогое и простое по конструкции устройство работает следующим образом: когда в стояке возникает разрежение, мембрана клапана поднимается и пропускает воздух в систему канализации. А когда давление выровняется, мембрана опускается, создавая барьер на пути неприятных запахов.

Конечно, адекватной заменой фановой трубе клапан не является (в частности, он быстро загрязняется и выходит из строя, а при высохшем гидрозатворе в нем вообще нет смысла), однако в ряде ситуаций он становится единственно возможной альтернативой.

Вентиляция выгребной ямы: назначение и типы

Вентиляционные трубы необходимы не только для предотвращения неприятных запахов в доме, но и для выравнивания давления во всей системе. Однако есть и другая причина, по которой вентиляция является обязательной: при разложении органических отходов образуются горючие газы, а большое накопление этих газов может привести к пожару. Чтобы предотвратить это, выгребная яма должна быть вентилирована. Это не стоит дорого и может быть сделано собственными руками.

Вытяжка очень проста в установке:

1. установить обычную канализационную трубу из ПВХ сечением 100 мм;
2. Прикрепите трубу к стене сзади;
3. вытянуть верхний конец за крышу септического резервуара на высоту ок. 20 см;
4. изолировать трубу снизу с помощью пропитанной битумом конопли;
5. защитить выход листовым металлом от мусора;
6. Бетонируйте выходной вал.

Если выгребная яма установлена без туалета, то ее установка также не займет много времени:

• установить трубопроводную систему рядом с отстойником, размер которой рассчитывается исходя из глубины погружения и высоты слива;
• оборудовать верхнюю часть выпускного отверстия мотором для увеличения тяги;
• прикрыть выход простыней.

Канализационный вытяжной вентилятор готов, и благодаря двигателю зловоние не будет плавать даже в самые жаркие летние дни. Кроме того, в туалете не будет запахов, испарения от разложения больше не будут влиять на древесину, а значит, туалет прослужит дольше.

При строительстве туалета в яме лучше построить его подальше от ямы. Нет проблем с подключением приборов к обычной канализационной трубе диаметром 100 мм и более. А если вы устанавливаете тройник, то просто подсоединяете к нему вентиляционную трубу, что обеспечивает хорошую вентиляцию. В любом случае, вентиляция может быть выполнена двумя способами:

1. Естественный вариант возникает при увеличении давления в канализационном колодце.
2. Вынужденный – воздух вытесняется работой вентиляторов, подключенных к электрической сети.

Естественная

Устанавливается водосточная труба, необходимая для удаления запаха, а установка производится не ниже уровня заполнения канализационной ямы, при этом верхняя часть выходит за пределы крыши.

Поперечное сечение патрубка должно быть больше 100 мм, а верхний конец – не менее 70 см от уровня крыши. Обязательно герметизируйте патрубок и закрепите его зажимами, чтобы не беспокоиться о том, что трубу сдует сильный ветер.

Принудительная

Самый эффективный способ, но требует электричества. Нетрудно сделать вытяжку собственными руками:

1. чтобы провести электричество в туалет;
2. Выберите вентилятор средней мощности (достаточно 300 Вт);
3. Создайте для устройства отверстие, чтобы воздух не скапливался в туалетном отделении;
4. обеспечить некоторые отверстия для свежего воздуха (это может быть простой зазор в пороге).

В этом случае схема не предусматривает установку вентиляционных труб в самой выгребной яме, достаточно вентилятора, который прекрасно отбрасывает воздух, а вместе с ним и все неприятные ароматы.

Материалы и монтаж

Для строительства канализации в загородных домах низкого уровня используются те же материалы, что и в городских жилых домах. В принципе, это так – полиэтиленовые трубы наиболее популярны, но их размеры минимальны.

Например, в вертикальном воздуховоде используются трубы диаметром 110 мм и соответствующие фитинги. Конечно, выпускной патрубок сделан из одной трубы. Если в частном доме нет специального люка для такой вентиляции, то колено делается с верхнего конца вертикальной трубы, а воздуховод ведет вдоль стены дома.

Верхний конец трубы с колпачком выведен выше конька крыши. Для небольших конструкций размер вентиляционной трубы стенд-трубы выбирается в 50 мм, но такие решения принимаются редко. В этом случае слишком велика вероятность того, что слив засорится, что приведет к потере сифона в ловушке.

Ошибки при монтаже

Установка вентиляционного стояка для канализационной системы может быть выполнена с ошибками. Из самых распространенных:

1. Удаление (преднамеренное или непреднамеренное) вертикального канала в квартирах (многоэтажных зданиях).
2. Слив под карнизом крыши.
3. Использование труб различных диаметров при создании канализационной системы.
4. Проводить стояк на чердак.
5. Крепление стояка к наружной стене здания.

Применение системы сололифта (принудительной канализации)

Все современные машинки-автоматы (посудомоечные и стиральные) для отведения загрязненной использованной воды должны быть подключены к канализации. Однако в небольших городских квартирах редко находится место для их установки в местах прохождения канализации (что характерно и для кухни, и для ванной). Часто и в загородных домах возникает потребность спрятать автоматические машинки в цокольные помещения, которые служат для хозяйственных нужд. И в первом и во втором случае есть решение – можно использовать систему принудительной канализации. Достаточно будет поместить канализационную установку, которая будет оборудована встроенным насосом и резервуаром для сбора воды.

Схема принудительной канализации в частном доме

Стоки будут постепенно заполнять емкость, в которой имеется выключатель-поплавок. После того как объем достигает определенного значения, подключается насос, который перекачивает в канализацию загрязненные воды. Такая система сололифта имеет небольшие размеры. Монтаж производится в непосредственной близости к агрегату, который производит стоки. Система принудительной канализации должна иметь угольный фильтр, который будет предотвращать появление неприятных запахов канализации в помещении. Насосная установка для посудомоечной или стиральной машины помимо угольного фильтра должна иметь специальный резервуар. Эффективная и надежная система не нуждается в проведении специальных мероприятий по обслуживанию. Необходимо лишь периодически промывать и очищать бак.

Перенос санузла в более удобное место дома можно сделать двумя путями:

1. Сделать перепланировку квартиры (которая будет сопровождаться ремонтом помещения).
2. Установить для напорной канализации принудительные насосы.

Схема принудительной канализации в частном доме

Как вы уже понимаете, второй вариант намного более быстрый и доступный. Преследуя цели реконструкции или перемещения санузла, необходимо приобретать санитарный насос, который будет отвечать особым требованиям, потому что работать ему придется с агрессивной средой

Приобретая принудительную канализационную систему, необходимо обращать внимание на то, что разные модели предназначены для определенных сантехнических приборов: отдельно для раковины, душевой кабины, ванны, унитаза, стиральной машины и т. д

Единой классификации систем принудительной канализации нет, но оборудование можно условно разделить по нескольким признакам: по наличию или отсутствию измельчителя, по продолжительности работы установки, по температуре перекачиваемых сточных вод (холодные до 40 градусов, горячие – до 90) и по производительности.

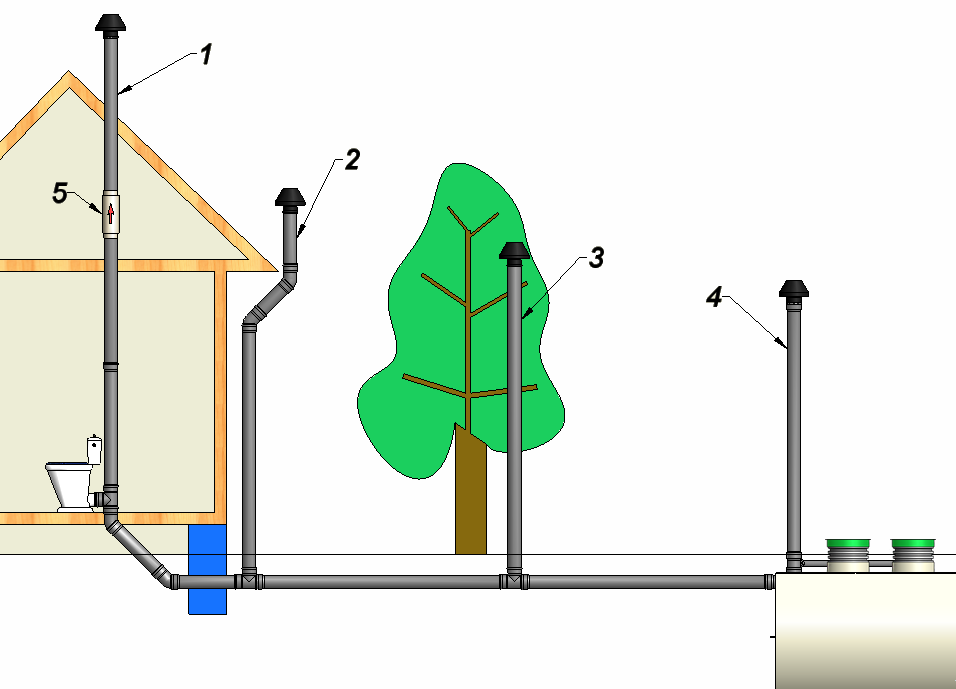

Вентиляция наружной канализации

Если вы живете в частном доме, то обычно, кроме внутренней канализации присутствует еще и наружная. Необходимо рассмотреть вопрос организации вентиляции и для этой системы. Для вентиляции септика используется фановая труба. Если ваш участок расположен на глинистой почве, которая плохо впитывает влагу, то создаются целые поля фильтрации. Они представлены трубами, которые укладывают на определенной глубине, чтобы не мешать использовать под посадки верхний слой земли. На концах этих труб устанавливают дополнительные приспособления, которые выходят наружу и обеспечивают вентиляцию.

Вентиляция канализационной насосной станции

Чертежи и проекты

Подразделы

Формат dwg pdf

Для нужд пожарного водопровода проектом предусматривается устройство двух резервуаров по 200 м3 каждый, а также насосная станция.

В архмиве 3d модель насоса HYDRO MX-A

Системы электрооборудования жилых и общественных зданий

Формат Exel

Программа в свободном доступе, скачать можно после регистрации

г. Караганда. Казахстан

Блочно-модульная котельная для здания пришахтинского овд

Исходный текст на китайском

Глубина архива видеорегистратора составляет один месяц при постоянной круглосуточной записи с 8 IP-видеокамер за счет установки жесткого диска объемом 6 ТБ.

Формат dwg

Устройство ливневой канализации

Такая система, как ливневая канализация в многоэтажном доме, является обязательным элементом защиты строения. Дело в том, что дождевая вода и вода, которая образуется в результате таяния снега и льда, будет проникать в почву под домом.

Этот процесс в течение нескольких лет способен привести к проседанию фундамента из-за избыточного увлажнения почвы.

Кроме того, влага оказывает негативное воздействие непосредственно на само основание дома. Фундамент может начать трескаться.

Проседание вызовет появление трещин на стенах и нарушение геометрии строения. Такие процессы очень опасны и могут привести к невозможности дальнейшей эксплуатации всего многоквартирного дома.

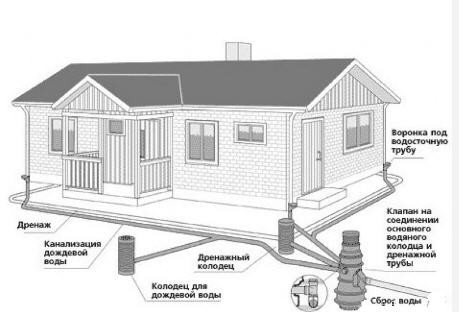

Чтобы обеспечить отвод дождевых и талых вод от дома, следует смонтировать ливневую канализацию.Такая система представляет собой несколько сообщающихся емкостей, которые помещены под землю. Поэтому они незаметны для глаз и не мешают проезду транспорта.

Прохождение воды по ливневой канализации представляет собой цепочку. Ее удобно представить следующим образом:

1. Вся вода сначала попадает в распределительный колодец. Желоба для стоков устанавливаются по периметру дома. Вода стекает по ним и попадает в тот самый колодец.
2. Следующим звеном в данной цепочке является пескоуловитель. Данная емкость предназначена для задержания наиболее крупных частиц. После того как первоначальная очистка стоков в пескоуловителе пройдена, жидкость поступает дальше.
3. Следующая емкость в системе ливневой канализации выполняет функцию задержания мелких взвешенных в воде элементов, а также посторонних маслянистых жидкостей. Таким образом, вода очищается от посторонних примесей и становится более безопасной.
4. Последним этапом очистки стоков является система фильтрации. Там происходит очищение от растворенных в воде химических соединений.
5. После прохождения всех степеней очистки воды поступают в сборный колодец, откуда попадают в почву уже очищенными от опасных примесей.

Такие системы ливневых канализаций применяются только в домах новой застройки. Возведенные 20 и более лет дома имеют только периметральную отмостку. Она препятствует попаданию дождевых и талых вод под фундамент.

Таким образом, воды удаляются от дома на расстояние полутора метров и свободно попадают в почву. Это нередко приводит к образованию больших луж и излишнему увлажнению грунта.

Установка стояка для вентиляции

Если вы решили самостоятельно установить вентиляцию канализации, то вам необходимо знать и придерживаться следующих правил:

• внешняя часть  должна быть выведена наружу здания и располагаться выше крыши минимум на 50 см: чем больше указанный размер, тем лучше;
• если труба будет проходить через чердак, и вы планируете его использовать, то высота над крышей должна быть не менее 3 м;
• нельзя устанавливать вентиляционный стояк вместе с дымоходом или  вентиляции дома, такая система должна быть установлена отдельно;
• чтобы посторонние запахи не попадали в дом, вытяжка не должна быть ближе 4 м к балкону, террасе или окну;
• чтобы внутри вытяжной трубы в холодный период времени не появлялся конденсат, необходимо установить дефлектор;
• чтобы избежать повреждения вентиляции снегом, сползающим с крыши, ее нельзя устанавливать под свесы кровли.

Для того чтобы в вашем доме не возникало проблем от канализационной системы в виде поступления неприятного запаха, она обязательно должна иметь трубы вентиляции или хотя бы вакуумные клапаны. Более эффективными являются фановые трубы. Установить их несложно своими руками, но делать это лучше всего во время строительства дома и оборудования в нем канализационной системы.

Устройство и принцип действия

Заключается в том, чтобы не допустить всасывание воды из гидрозатворов сантехники. Во время заполнения канализационной трубы (при смывании унитаза, пользовании раковиной) внутри образуется вакуум и создается разряженная среда, в результате чего вода из сифона может полностью уйти, а воздух и неприятный запах наоборот проникнет в комнату. Чтобы этого избежать, необходимо впустить в полость трубы воздух.

Устройство вентиляционной системы достаточно простое. Чтобы влага из канализации не попадала в вентиляционную шахту, ее располагают выше последнего сантехнического прибора. Если говорить о воздуховоде, по технологии его необходимо монтировать над кровлей не ниже двух метров.

Сифон и посторонние запахи

стандартный сифон

Некоторые хозяева сомневаются, а нужна ли в канализации частного дома вентиляция. И убеждаются в ее необходимости, когда зловоние распространяется из санузлов и кухни по всему дому.

Состав канализационных стоков неоднороден, поэтому в трубах постоянно идут процессы брожения, сопровождающиеся газообразованием. Чтобы предотвратить выход запахов канализации из вентиляции сливные отверстия сантехники оснащаются сифоном (гидрозатвором).

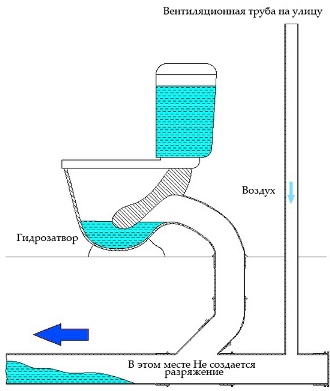

При идеальной работе канализации сифон заполнен водой до определенного уровня. Если некоторое время сантехникой не пользуются, уровень воды падает, органические пары распространяются по помещению.

Вентиляция нужна для сбалансирования давления в системе сливов.

Отвратительные запахи и бульканье объясняются еще и тем, что при смыве фекалий в трубах падает давление. Жидкость из полных сифонов затягивается внутрь труб и ничто не препятствует зловонию.

Избежать появления вакуумных пробок можно лишь одним способом – устройством вентиляции канализационной системы.

Канализационная и обычная вентиляция

Обговорим отдельно важный момент, связанный с устройством канализационной вентиляции. Ее ни в коем случае не следует совмещать с вентиляционными системами дома или дымоходом. В противном случае все ароматы сточных вод будут проникать в жилые помещения. Кроме того, при совмещении фановой трубы с дымоходом велик риск того, что она забьется сажей, и система водоотведения будет выведена из строя.

Установка канального вентилятора или любого другого устройства принудительной подачи воздуха в фановую трубу также не нужна. Естественной тяги и давления, создаваемого стоками, вполне достаточно для нормальной работы системы. А вот обратный клапан на трубе не помешает: он защитит ее от попадания грязи, мелкого мусора, птиц и грызунов.

Возможные схемы канализационной вентиляции дома

Существует два способа, по которым может быть устроена вентиляция канализации в частном доме. Схема №1 предполагает объединение фановой трубы с вентиляцией отводов к унитазу, раковине и прочим сантехническим приборам. Расположение стояка в этом случае рассчитывается исходя из расположения унитаза.

Так, расстояние между стояком канализации и уровнем гидрозатвора унитаза не должно превышать шести метров. Кроме того, на каждом отводе к сантехнике должен располагаться индивидуальный вентиляционный клапан, в случае, если:

• стояк выполнен из трубы диаметром 110 мм и удален от унитаза на 6 м;
• стояк выполнен из 50-миллиметровой трубы и удален от унитаза на 3,5м;
• стояк сделан из трубы в 32 мм и удален от унитаза на 1,5м.

Схема №2 предполагает изоляцию фановой трубы от вентиляции отводов сантехнических устройств. В этом случае на каждом сантехническом приборе (раковине, унитазе, душевой кабине и т.д.) устанавливается индивидуальный вентиляционный отвод. Он должен быть расположен не далее чем в 1,5 метрах от гидрозатвора прибора и не ниже чем в 30 см над самым высоким коленом в системе. Каждый из отводов подключается к общей фановой трубе, которая выводится на крышу дома.

Вне зависимости от выбранной схемы, необходимо соблюдать основные требования к канализационной вентиляции, описанные выше. Тогда система будет работать без перебоев, а , ваш дом будет лишен неприятных запахов и посторонних шумов.

https://youtube.com/watch?v=HkdNv_ydf8w

Инструкция по монтажу своими руками

Первостепенный и ключевой этап обустройства системы вентиляции – подготовка проекта и расчёт параметров системы

Для воздухообмена в доме важно грамотно рассчитать необходимый объём воздушных потоков или кратность (сколько раз должен смениться воздух в помещении за час). Исходя из параметров необходимых объёмов воздуха, рассчитывается мощность вентиляции

Мощность вентиляции позволит установить необходимые диаметры труб.

Так, рассчитаем диаметр каналов вентиляционной вытяжки для комнаты с параметрами: длина – 6 метра, ширина – 5 метра, высота – 2,7 м. Объём помещения – 81 кубический метр (6 х 5 х 2,7). Средний воздухообмен в помещении рассчитывается увеличением объёма в 1,5—2 раза (среднестатистическая кратность).

У нас получается величина – 162 кубических метра в час. Используя специальную таблицу, смотрим необходимое сечение труб. При скорости перемещений 1 метр в секунду и воздухообмене 162 кубических метра в час потребуется диаметр 250 мм.

Приточные каналы в нормальных условиях выполняются в виде небольших технологических щелей в стенах. Трубы для этой цели не применяются. Естественная циркуляция через полости в окнах ПВХ позволяет обеспечить необходимый объём со скоростью, не позволяющей выдувать всё тепло.

Вытяжная вентиляция ставится в трёх помещениях: на кухне, в туалете и ванной комнате. В жилых комнатах и других помещениях каналы оборудуются по усмотрению. Циркуляция потоков между комнатами происходит за счёт дверных проёмов и щелей под дверными полотнами.

Стоит установить принудительную систему с вытяжкой на кухне и настенными осевыми вентиляторами в туалет и ванную. Модели стоит подбирать с учётом необходимой мощности.

Рассмотрим монтаж вентиляции из канализационных труб в деревянном доме с пластиковыми окнами, имеющими качественную приточную систему. Для монтажа вентиляции потребуется следующий инструмент:

1. Отвёртки.
2. Перфоратор.
3. Дрель.
4. Пассатижи.
5. Молоток.
6. Саморезы.
7. Хомуты.
8. Ножовка.

Для монтажа вентиляции понадобится ножовка

1. Трубы необходимой длины.
2. Переходные муфты.
3. Тройники 45 градусов.
4. Крестовина.
5. Ревизия с заглушкой.
6. Отводы.
7. Дефлекторы.
8. Обратные клапаны.
9. Резиновые прокладки.

Схема вентиляции в частном доме

1. На кухне, в туалете и ванной комнате проделывается отверстие в стене или потолке (все зависит от планировки).
2. В отверстия выводятся трубы. Можно каждую трубу вывести вертикально на крышу (так лучше, но очень много работы по проделыванию отверстий в кровле, большое их количество не придаст строению красоты). На чердаке труба из ванной отводом подводится к туалетной вертикальной конструкции. С помощью тройника линии соединяются. Из кухни труба идёт отдельно (строго вертикально) на крышу.
3. В каждую линию монтируется обратный клапан. Он нужен, чтобы избежать обратной тяги в квартиру.
4. Проёмы между стенками потолка (стены) и трубой аккуратно заделываются, теплоизолируются, шумоизолируются и герметизируются.
5. На кровле трубы выводятся на высоту не менее 50 см выше конька.
6. По усмотрению монтируются ревизионные отверстия с заглушками. Они понадобятся для прочистки.
7. На чердаке и в районе крыши трубы утепляются минеральной ватой или другим аналогичным материалом. Можно сделать специальный короб, наполненный утеплителем. Если на чердаке зимой тепло, то можно обойтись без утепления.
8. Устанавливаются дефлекторы. Они защитят от листьев, пыли и грязи, а также усилят циркуляцию воздушных потоков.
9. Фановые линии должны располагаться на расстоянии не менее 200 см от печной трубы, если такая предусмотрена в конструкции дома.
10. В вытяжные отверстия устанавливаются вытяжка и вентиляторы. Приборы подключаются к электрическому питанию.

Систему вентиляции не стоит объединять с канализацией, так как при нарушении в работе весь запах пойдёт в квартиру. При соблюдении основных правил, вентиляция будет работать эффективно и долго.
