Проекты и чертежи фундаментов частных домов

Пошаговая инструкция по монтажу МЗЛФ

Одним их наиболее популярных видов ленты для частных домов является мелкозаглубленный фундамент. Это удачный вариант основания, позволяющий сэкономить на количестве стройматериалов, уменьшить объем земляных работ и общих трудовложений.

Учитывая относительно малую глубину погружения, требуется качественное обследование участка с выполнением пробного бурения и определения уровня грунтовых вод. Это позволит определить состав слоев, даст основания прогнозировать наличие проблемных факторов, нагрузок пучения и т.д.

Эти действия, как и создание проекта, должен выполнять подготовленный специалист.

Дальнейшие действия выполняются поэтапно:

Разметка поверхности

На участке производится удаление верхнего слоя почвы и, при необходимости, планировка. Затем с помощью кольев отмечаются угловые точки будущей ленты. Между кольями натягивают шнуры, проверяют соответствие проектным данным, ориентацию по сторонам света и прочим параметрам.

Обязательно следует проверить соответствие длин диагоналей. Если они не равны, надо найти ошибку и исправить ее, чтобы получить качественную и точную разметку.

Подготовка траншеи

После того, как произведена разметка, начинается рытье траншеи. Выемка грунта производится на заранее определенную глубину. Обычно для этой цели используется экскаватор, поэтому углы приходится поправлять и подчищать вручную.

Вынутый грунт складируется по бокам траншеи, но чаще всего он вывозится или складируется в отдельном месте.

Ширина траншеи должна обеспечивать достаточно места для монтажа опалубки, для чего ее обычно принимают на 30 см больше, чем проектная ширина ленты.

Подушка под ленточный фундамент

Песчаная подушка выполняет несколько функций:

• Выравнивание дна траншеи, образование ровной горизонтальной опорной линии.
• Выполнение дренирующих функций.
• Прием нагрузок пучения и перераспределение их по всей длине ленты.

Обычная толщина слоя подушки составляет 10-20 см. Некоторые строители указывают на большие размеры — 30-40 см, но следовать таким советам не рекомендуется. Основная задача слоя подсыпки — выравнивание дна траншеи.

Чем толще слой, тем больше величина оседаний. Песок необходимо тщательно уплотнять, но некоторые оседания происходят в любом случае, поэтому следует ограничивать толщину подушки.

Монтаж опалубки

ОпалубкуЧем выше лента, тем толще доски

При сборке надо соблюдать максимальную плотность соединений, все щели заделываются паклей, деревянными рейками. Собранные щиты аккуратно опускают в траншею и устанавливают в нужном положении.

Снаружи опалубка фиксируется вертикальными и наклонными упорами, изнутри устанавливаются поперечины, определяющие ширину ленты.

Монтаж надо производить максимально прочно и аккуратно, все крепежи располагать снаружи, чтобы впоследствии было легче демонтировать опалубку.

Армирование

Толщина арматуры для мелкозаглубленной ленты колеблется в пределах 10-12 мм для рабочих, и 6-8 мм для гладких стержней.

Можно произвести сложные расчеты, или использовать онлайн-калькуляторы, но в подавляющем большинстве случаев результат будет именно таким.

Используется традиционная металлическая или современная композитная арматура, не способная к коррозии и обладающая малым весом.

Вязка арматуры

Сборка арматурного каркаса производится методом вязки. Для этого нужна мягкая отожженная проволока толщиной около 1 мм. Процесс вязки прост — кусок проволоки длиной 25-30 см сгибают пополам, получая род петли.

Затем ее заводят снизу под соединение прутков, поднимают концы вверх, обхватывая соединение. Затем концом специального крючка подцепляют петлю и несколько раз (4-6) закручивают вокруг другого конца.

Получается прочное и плотное соединение.

Выбор бетона для заливки

Наиболее предпочтительным вариантом является применение бетона марки М200. Он обладает достаточной прочностью, устойчивостью к нагрузкам и внешним воздействиям.

Менее прочные марки использовать не рекомендуется, так как бетон имеет большие допуски по качеству и может оказаться совсем слабым, хотя марка материала будет выдержана.

Использование бетона М200 гарантированно обеспечит нужное качество материала.

Заливка

ЗаливкаОна производится из нескольких точек, равномерно расположенных по всему периметру ленты

Залитый материал штыкуют или обрабатывают виброплитой для удаления пузырьков воздуха. Затем ленту накрывают полиэтиленом для защиты от контакта с солнечными лучами. В течение 10 дней опалубку снимать нельзя.

В это время необходим периодический полив водой — первые 3 дня это делается каждые 4 часа, затем неделю полив производят трижды в сутки. Набор конструкционной твердости считается завершенным после 28 дней выдержки.

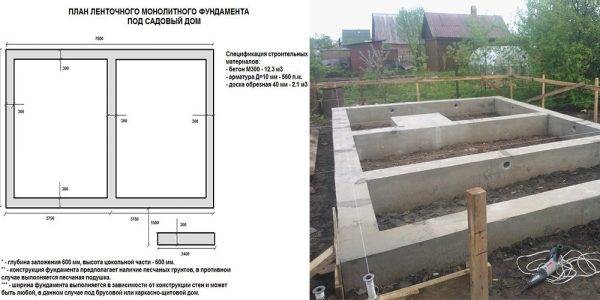

План ленточного фундамента

Задача правильно составленного плана фундамента заключается в проработанной и обоснованной передаче расчетных характеристик в графической форме. Использование чертежа упрощает и ускоряет работы на объекте и гарантирует достижение запроектированных параметров здания.

На плане ленточного фундамента определяются следующие параметры будущего здания:

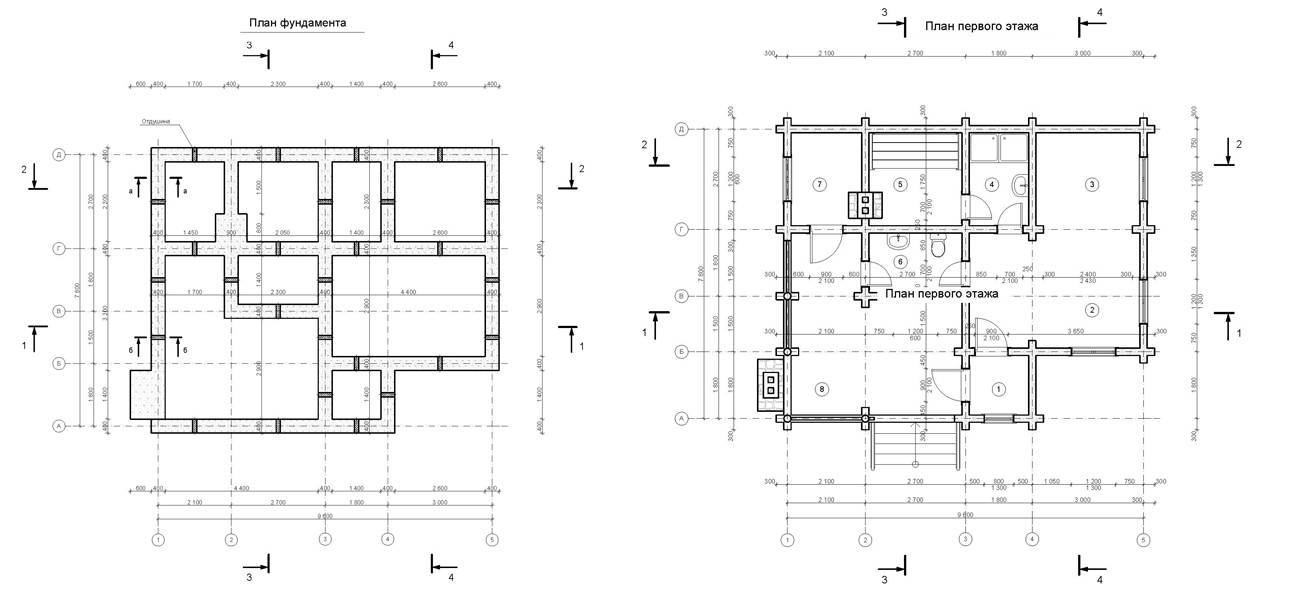

План ленточного фундамента

1. Конфигурация сечения ленты основания.
2. Тип и обустройство слоя «подбетонка».
3. Глубина залегания фундаментной ленты на каждом участке строительного объекта.
4. Места выхода инженерных коммуникаций.

Разработка чертежа ленточного основания требует особого внимания к отдельным элементам

Так, важно предельно точно указать координаты и параметры отсчетного блока. Именно его устанавливают первым, а последующие блоки уже привязывают к нему. Ошибка в его положении приводит к значительным отклонениям в конфигурации

Ошибка в его положении приводит к значительным отклонениям в конфигурации

Ошибка в его положении приводит к значительным отклонениям в конфигурации.

При производстве фундаментов, которые имеют монолитные или сборные участки, их границы следует максимально точно наносить на чертеж и передавать на объект в натуре.

К плану фундамента выдвигаются многочисленные требования, среди которых:

1. Простая и однозначная читаемость материала.
2. Высокая информативность и передача всех ключевых данных на плане.
3. Дополнительная информация, не имеющая определяющее значение, передается на прилагаемых схемах и документах, чтобы не перегружать главный план.
4. Исчерпывающие данные для начала строительства.

Если план фундамента выполнен по установленным правилам, то строительство не составляет труда и будет точным и надежным.

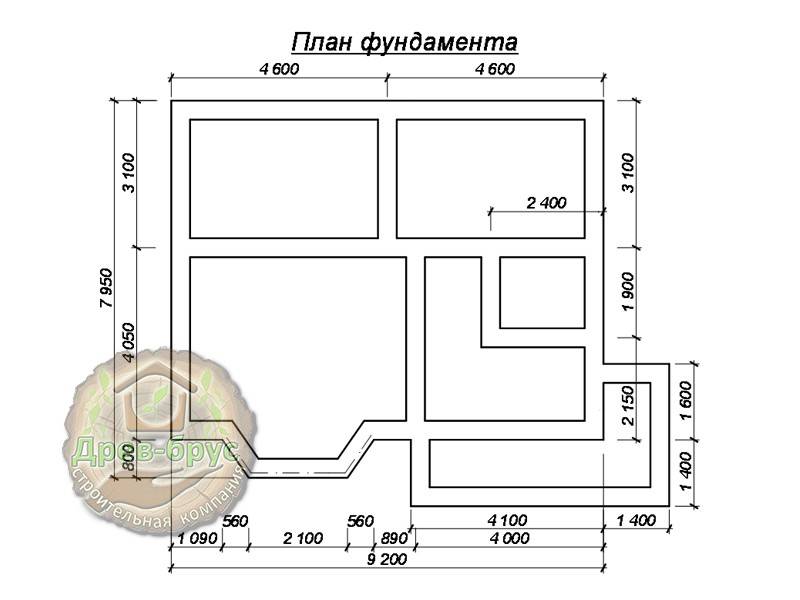

План ленточного фундамента с чертежом включает в себя детальные горизонтальные и вертикальные сечения основания. Они предназначены для того, чтобы наглядно показать конфигурацию элементов опоры. Самыми популярными и практически полезными масштабами для чертежей являются М1:100 и М1:200. Иногда переходят на более мелкие масштабы.

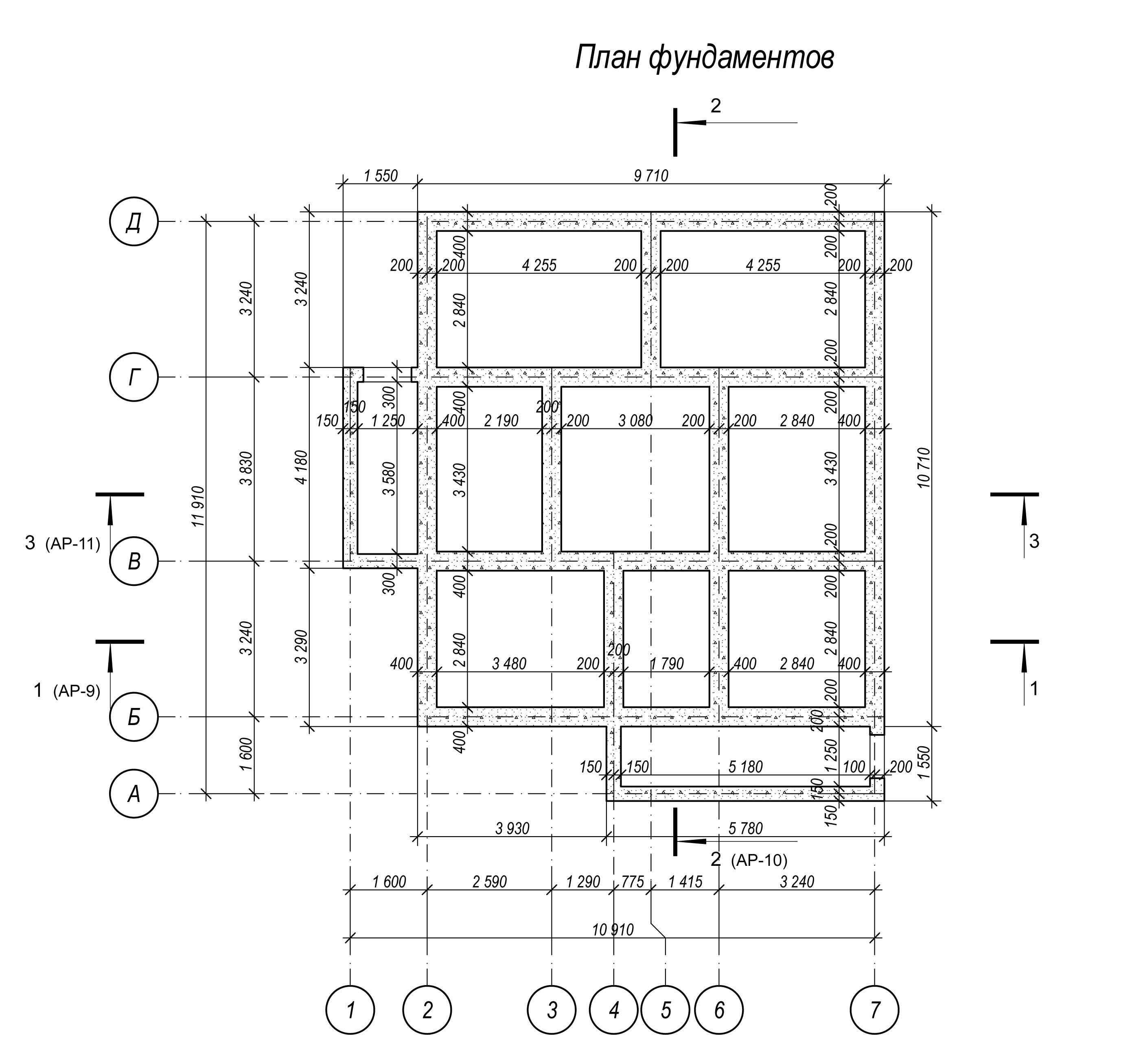

На планах в обязательном порядке должны быть нанесены разбивочные оси и оси опор.

План ленточного фундамента всегда имеет прорисованный контур основания. Каждый элемент конструкции должен быть детально обозначен на чертеже. Тут обозначают не только подошву фундамента, но и такие элементы, как подсыпку, подготовки. Всегда указывается вертикальные отметки каждого горизонта основания.

Отдельного внимания заслуживает прокладка коммуникаций для эксплуатации здания. При закладке фундамента следует предусмотреть места расположения выходов инженерных сетей – так вы изначально оборудуете технологические отверстия в фундаменте и избежите последующих работ. Выполнение таких отверстий после возведения основания имеет несколько негативных моментов:

1. Высокие трудозатраты.
2. Снижение прочности основания.
3. Возможность частичного обрушения.

https://youtube.com/watch?v=xymI1Ec2vbk

Поэтому уже на стадии проектирования определяются места закладки технологических проходов. Эти места привязывают к осям здания, чтобы в последующем можно было их просто и однозначно вынести в натуру.

Все точки на плане имеют высотную отметку. Также на чертеже обозначается «общий нуль» проекта, относительно которого проводят вынос в натуру вертикального положения всех точек проекта.

Монолитный ленточный фундамент, произведенный строго по чертежу, обладает высокие характеристики прочности и позволяет рационально расходовать средства и время производства работ.

Зависимость от размеров сооружения

Конструкторы рассчитывают параметры фундамента, при этом учитывают различные условия влияния. Размер дома и его функциональность является основополагающим фактором для выбора типа опоры и его размеров. Для промышленных объектов выбирают мощный фундамент, который сможет равномерно передавать давление на грунт от вибрации оборудования, толчков и электромагнитных колебаний.

Если под домом слабый грунт, его усиливают, чтобы сократить объем материалов на устройство основания дома. В проекте предусматривают систему отвода почвенной влаги от подземной части и гидроизоляционные оболочки. Защитные слои показывают на чертеже, о материалах и объемах информируют в пояснительной записке.

Виды ленточного фундамента по способу устройства

В зависимости от конструктивных особенностей ленточные фундаменты бывают монолитными и сборными. Они же, в свою очередь, могут подразделяться на монолитные фундаменты с вертикальными опорами и сборные ленты из кирпича или пеноблока.

Монолитный ленточный фундамент

При устройстве монолитного ленточного основания армирование и заливка фундамента выполняются непосредственно на строительном объекте. В результате достигается общая целостность и неразрывность несущей ленты.

Монолитный ленточный фундамент представляет собой неразрывную железобетонную ленту по всему периметру строения

Монолитные типы фундаментов, независимо от технологии, применяются для постройки объектов различного назначения на пучинистых и подвижных типах грунта. Монолитность конструкции обеспечивает высокую прочность и надёжность несущего основания.

Свайно- и столбчато-ленточный фундамент

Свайно-ленточные и столбчато-ленточные типы фундаментов представляют собой монолитную ленту из железобетона, расположенную на опорах, заглублённых в землю. По сути, эти типы фундаментов — не что иное, как модернизированный вариант свайных или столбчатых фундаментов с ростверком.

Столбы или сваи располагаются по периметру фундамента с шагом 2 м

В первом случае в качестве опор используются стальные изделия в виде свай различной длины, которые ввинчиваются в грунт ручным или автоматизированным способом. Во втором — опоры изготавливаются из той же бетонной смеси, которая используется для заливки несущей ленты.

Обустройство свайных и столбчатых фундаментов ленточного типа обосновано только при строительстве объектов на участках с большой глубиной промерзания почвы. Стальные сваи или железобетонные столбы, заглублённые ниже уровня промерзания грунта, будут распределять нагрузку, которая передаётся от железобетонной ленты.

Сборный ленточный фундамент

Основным материалом для возведения сборного ленточного фундамента являются железобетонных фундаментные блоки (ФБС), изготовленные из тяжёлых марок бетона. Из блоков формируется несущая лента фундамента, которая располагается по периметру и площади будущего строения. Для соединения блоков между собой используется бетон марки М350 и стальная арматура Ø15 мм.

После сборки фундамента внешняя поверхность несущего основания обрабатывается гидроизоляционными материалами. Наиболее часто используется битумная мастика и специальные битумные мембраны, которые имеют самоклеящуюся основу.

Сборный ленточный фундамент состоит из железобетонных фундаментных блоков, связанных бетоном

Главное преимущество сборного ленточного фундамента — это малые сроки возведения. В отличие от монолитного основания не придётся ждать набора минимальной прочности бетонной смеси. К постройке дома можно приступать уже через несколько дней с момента сборки ленты.

Несмотря на это преимущество, сборный ленточный фундамент используется для строительства частных домов чуть реже, чем монолитное основание из бетона. Во многом это связано с тем, что сборная конструкция не подходит для использования на подвижных типах грунта. При одинаковой толщине показатели прочности сборной конструкции ниже монолитной на 20–30%.

Ленточный фундамент из кирпича

Ленточные фундаменты из кирпича представляют собой сборную конструкцию и часто используются для строительства одноэтажных домов по каркасной технологии. Для изготовления ленты применяется обожжённый полнотелый кирпич. Глубина заложения — 40–50 см.

Ленточный фундамент из кирпича отличается высокой ремонтопригодностью, но требует обустройства качественной гидроизоляции

После сборки, как и в случае с блоками, необходимо обустройство полноценного гидроизоляционного слоя. К преимуществам этого фундамента можно отнести:

• жёсткость конструкции;
• высокую ремонтопригодность;
• простоту обустройства.

Если проводить более детальное сравнение кирпича с железобетонными блоками, то фундаменты из блоков отличаются меньшей гигроскопичностью и более высокой прочностью. Кирпич более хрупок, что влияет не только на периодичность проводимого ремонта, но и на срок службы конструкции в целом. С учётом этого ленточный фундамент из кирпича рекомендуется возводить на участках с сухой и твёрдой почвой, а также при низком залегании грунтовых вод.

Основные ошибки

Чаще всего происходит осадка песчаной подушки, возникающая из-за некачественного уплотнения слоя засыпки. Кроме того, нередко встречается применение неподходящих материалов, в особенности — бетона не той марки.

Некоторые недобросовестные поставщики доставляют материал низкого качества для экономии. Опытные специалисты рекомендуют заказывать более тяжелый бетон — вместо М200 брать М250. Разница в стоимости и массе невелика, но появляется надежда на то, что материал окажется более прочным.

Кроме того, нередко пытаются сократить расходы денег и трудов, отказываясь от гидроизоляции и утепления. Эти процедуры требуют некоторого времени, но, по сравнению со сроком службы основания, они выполняются очень быстро и пренебрегать ими нельзя.

Область применения

Как уже говорилось, столбчатый фундамент называют еще столбовой или на столбах) нормально себя ведет на грунтах с нормальной несущей способностью. На сыпучих песках, торфяниках и других нестабильных основаниях они не применяются. Основные его особенности — невозможно организовать подвал и продуваемый промежуток между уровнем грунта и черновым полом. Их тоже надо иметь в виду при выборе.

Подходят они для следующих случаев:

• под дома из легких материалов — деревянные, каркасные, щитовые;
• под тяжелые стены если требуется закопать фундамент глубже чем на 1,8-2 метра и ленточный становится очень дорогим;
• на сильно пучинистых грунтах — на столбы действует меньшие силы, чем на ленту.

В то же время есть ряд ситуаций (кроме слабых грунтов), когда фундаменты на столбах использовать не рекомендуют:

• при большом перепаде высот на участке застройки — более 2 м;
• при сложной геологии с возможным смещением пластов.

В остальных случаях их можно использовать.

Основные этапы составления плана фундамента

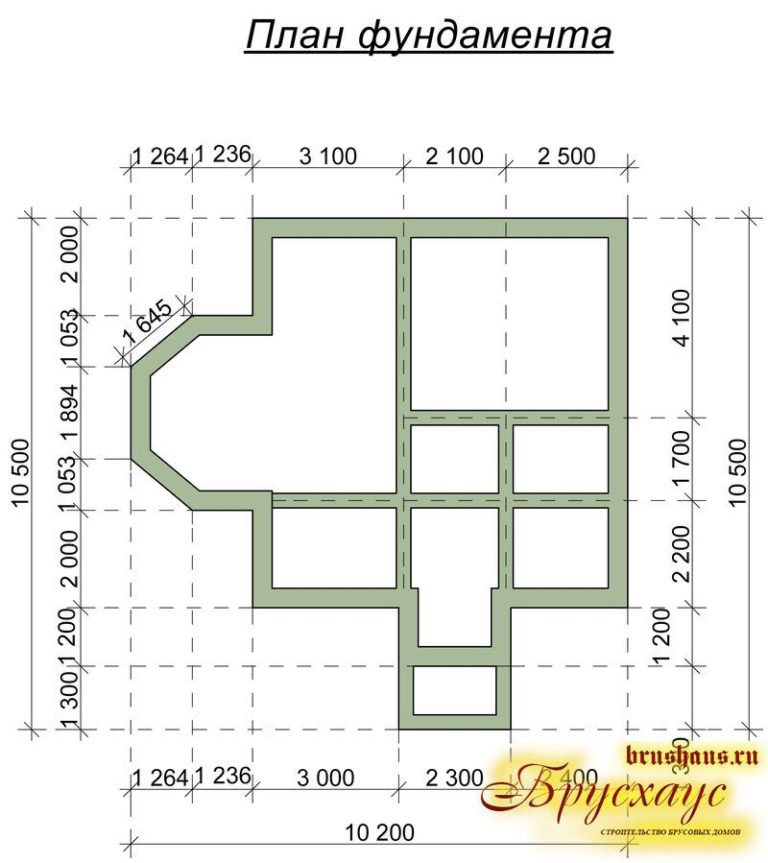

Схема плана фундамента.

Важно в данном процессе сначала начертить оси ленточного фундамента дома и, согласно им, продолжать вычерчивать оставшиеся элементы планируемой конструкции. В данном процессе можно будет достаточно просто и быстро переносить все особенности, выявленные на более ранних этапах проектирования, на бумагу

На рисунке 1 отмечены оси фундамента под крупногабаритное сооружение. Этим способом вам в дальнейшем легко удастся создать чертеж фундамента сборного, указанного на рисунке 2. Здесь сначала отмечается 1 блок, который ставится на строго определенное место, оставшиеся блоки будущего фундамента идут по стопам за ним.

В результате у вас получатся цепочки конструкций, размеры и характеристики которых во многом зависят от того, в какой части участка они должны быть установлены.

Разбивка участка под фундамент и его раскладка

Разбивка осей фундамента.

Осуществляя проектирование зданий и непосредственно придумывая раскладку оснований, необходимо соблюдать строго определенный порядок. Здесь допустимо фиксировать объем отдельных блоков и повторять их в четырех координационных осях. Уже после формирования чернового варианта плана фундамента допустимо приступать к обозначению единых зон. Дальше необходимо сделать четырехмерное, объемное изображение в проекте основания дома. Завершающим этапом считается окончательное формирование чертежа (в него включены подбор веса, создание надписей).

Далее в соответствии с особенностями плана необходимо приступать к разметке участка под дом. Здесь сначала приводят землю в порядок, весь мусор и лишние элементы при этом складируют в предварительно подготовленные участки. Далее формируют разбивку проекта предстоящего жилья на территории. Для этого обносят участок колышками, которые будут указывать основные границы будущего строения. Опытнейшие строители с этой целью применяют угломер, а если необходимое тригонометрическое оборудование отсутствует, в таком случае допустимо воспользоваться рулеткой, капроновым шнуром, гидроуровнем, угольником с гранями, соотношение которых будет составлять 3:4:5. Уже после подготовки всех инструментов и материалов необходимо по возведенным ограничителям (колышкам) при помощи капронового шнура, прикрепленного в обноске, выполнить своеобразную разбивку осей основания дома.

Обноску организуют по врытым кольям шириной от 12 до 14 см, при этом высота их должна составлять примерно 75-100 см. Для более точной разметки и для организации профессиональной степени распланировки к этим колышкам прибивают горизонтальные дощечки в стороны. Они позволят направлять шнурку как можно более точно и правильно. Колья должны быть расположены по всему периметру отведенного под строительство участка на расстоянии не менее 150 см друг от друга. После этого приступают к подробной разбивке проекта жилого дома. С этой целью можно воспользоваться:

• рулеткой;
• шнуркой;
• угломерным инвентарем.

Согласно абсолютно всем граням основания дома, натягивают провод, в местах пересечения заколачивают колышки, согласно которым натягивают провод, указывающий границы котлована около подвала, например. При разбивке основания дома нужно следить еще и за тем, чтобы стены жилья граничили между собой по всей глубине основания дома. Такого рода наблюдения выполняют замером диагоналей прямоугольника, которые должны быть равными. Если диагонали разные, выполняют надлежащее исправление в обноске постройки.

https://www.youtube.com/watch?v=nzA_8XoIBZc

Итак, для того чтобы правильно соорудить то или иное жилое строение, необходимо подготовить тщательный подробный проект фундамента. Это можно сделать как самостоятельно, так и с помощью профессиональных инженеров. Данный документ должен учитывать используемый материал и особенности грунта.

Конструктивный раздел: как нарисовать чертежи и схемы отдельных элементов

Конструктивный раздел – это уже детализированная часть проекта, в которой приведены как общие, так и отдельные данные, различные схемы расположения элементов постройки: фундамента, лестничных конструкций, перекрытий, стропильного сооружения. Также в эту часть внесены подробные чертежи всех узлов, где указывается специфика изделий и материалов.

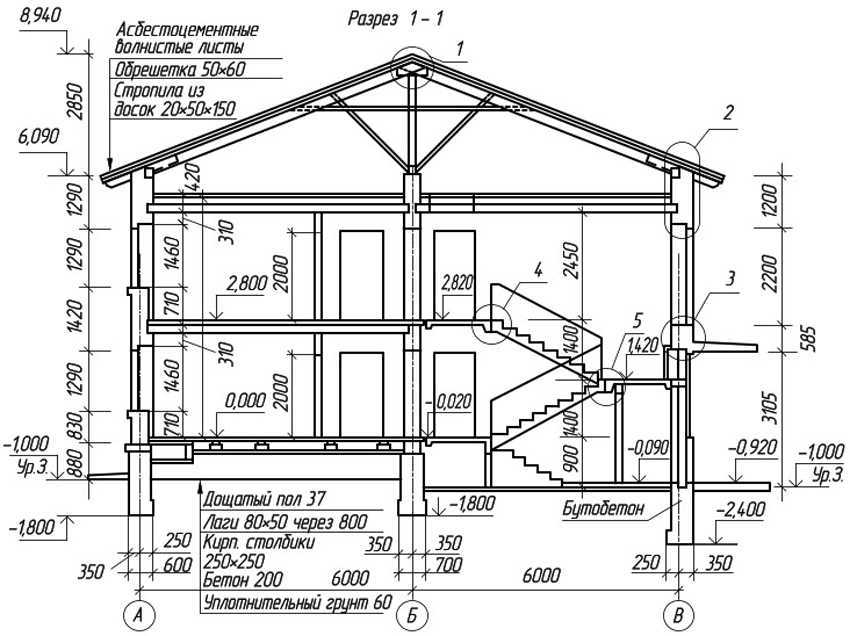

Чертеж сечения фундамента расшифровывает размеры ленточных укреплений дома, глубину их залегания и материалы, которые необходимы для их сооружения.

Изображение фундамента представлено в виде таких планов-чертежей:

• общего плана фундамента;
• схемы продольного сечения;
• чертежа поперечных разрезов.

Определенные виды чертежей предусматривают сечение плит перекрытия, их продольные и поперечные разрезы в разных отметках:

• план перекрытия в точке +0,00;
• на отметке + 3,00;
• на высоте +6,00.

На конструктивном этапе делаются схемы расположения фундамента, перекрытий, стропильного сооружения.

Узлы конструкционных деталей – это объекты особого строения, включающие лестницы и пролеты как снаружи, так и внутри помещения. Здесь же приведены точные расчеты на прочность и статичность.

В этом разделе проекта в отдельных таблицах содержатся характеристики и последовательность использования материалов, в частности:

• стальной арматуры;
• железобетонных элементов;
• деревянных перекладин.

Планирование разных типов фундамента

Для любого фундамента учитывают уровень промерзания грунта в холодный период. Каркасные дома облегченного типа могут возводиться на сваях длиной до 2,5 метра, заглубленные до отметки, где почва не промерзает.

Мощные постройки требуют прочного основания и для них устраивают железобетонные ленты, монолитные плиты или свайно-ростверковые основания. Уровень почвенных вод влияет на пучинистость земли и определяет тип фундамента.

Основание планируют так, чтобы после намокания в грунте не было сдвигов и скольжений, от чего зависит целостность дома. Во вспучивающихся почвах фундамент закладывают на 10 – 20 см ниже отметки промерзания, а в стабильных грунтах уровень промерзания не имеет особого значения. В сборных основаниях размер фундамента принимают кратным высоте железобетонного блока.

Ленточный

Бетонная полоса с армированием проходит под несущими стенами дома, колонами и столбами. Используют кирпич, железобетон, бетон и бутовый камень. Ленточное основание обладает высокой несущей способностью и применяется для строительства крупных домов.

Монолитные конструкции выполняют заливкой бетона в съемную опалубку или несъемную оболочку. Чертеж плана ленточного фундамента предусматривает расположение опалубочных элементов для точного размещения монолитных участков. Обязательно проставляется диаметр используемой арматуры, приводится план расположения стержней в каркасе.

Сборные элементы готовят на заводах, а в условиях строительной площадки укладывают в проектное положение. Лента состоит из основных блоков и фундаментных подушек в форме трапеции. План ленточного сборного фундамента содержит указание на высоту подсыпки из гравия, песка или щебня под подошвой сборного элемента.

Свайный

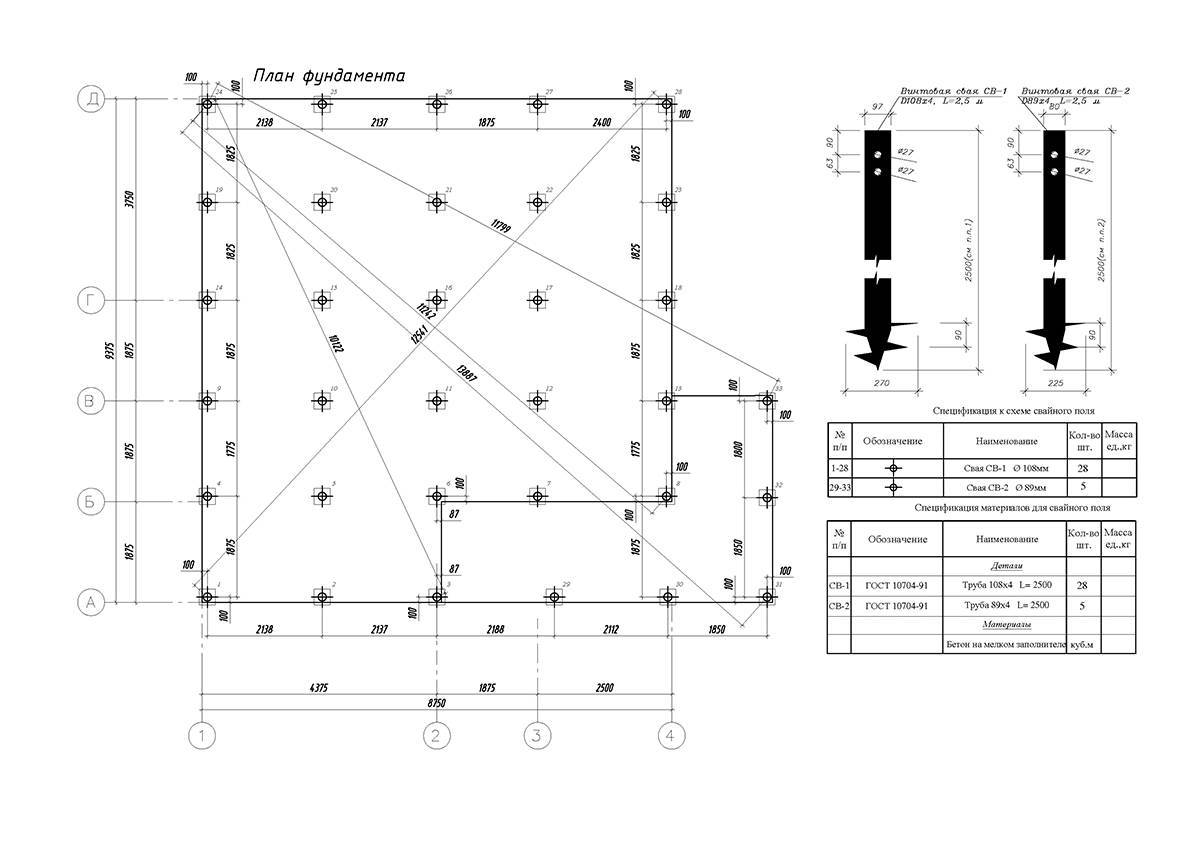

План свайного фундамента

Круглые, прямоугольные или составные стержни погружают в землю, сваи бывают металлические, бетонные, деревянные. На чертеже указывают группы свай и их расположение в плане с привязкой к осям строения. На схеме размещают положение ростверка в форме плиты или балки для связывания вертикальных опор.

План свай помогает:

• четко установить места расположения стержней на местности;
• выдержать расстояния между вертикальными элементами;
• определить объем бетона для монтажа ростверка;
• установить в проектное положение свайные оголовки для последующего соединения с обвязкой.

Плитный

Проект плитного фундамента

Монолитное основание с сетками из арматуры применяется на обводненных почвах, часто так устраивают фундаменты промышленных зданий с большой нагрузкой. В домашнем строительстве используется утепленный вариант по типу шведской сплошной плиты с изоляцией от холода.

План плитного фундамента предусматривает:

• чертеж котлована с указанием толщины растительного слоя, отметки для зачистки дна до проектной глубины;
• конструкцию съемной опалубки с расчетом щитов и подпорок;
• размеры по толщине усилительной подсыпки из песка или щебня;
• расчет элементов утеплительной несъемной оболочки;
• схему каркаса сеток и усилительных ребер с рекомендациями по выбору арматуры;
• расчет количества материала для всех конструктивных частей плиты.

Устройство свайного фундамента

Схема строения свайного фундамента.

Такой вид фундамента предназначен для строительства на очень неустойчивых грунтах, а так же для крупногабаритного строительства. Устройство свайного основания происходит с применением свай с заостренным концом. Каждая свая (железобетонная, деревянная или из других материалов) выдерживает нагрузку от 2 до 5 тонн. Верхние части свай соединяют между собой балками, образуя таким образом опорные основания сооружения. В частном строительстве этот вид оснований и фундаментов применяется крайне редко, так как очень затратен.

Исходя из веса будущего строения определяется количество свай. Для расчета нужно выяснить следующие параметры:

• вес фундамента;
• вес стен;
• вес перекрытий;
• вес крыши со стропильными системами;
• снеговая нагрузка.

Порядок выполнения работ

Схемы свайных фундаментов из различных материалов.

Любые работы по устройству фундамента начинаются с разметки, в местах предполагаемого расположения свай забивают колышки. После этого пробуривают скважины. Сваи для армирования связывают в единый объемный каркас, он может быть квадратным или круглым. Каркас после сборки опускают в пробуренное отверстие. При этом арматура не должна касаться дна и стенок скважины, защитный слой составляет 30-50 см. В том случае, если грунт сыпучий, опалубка для буронабивной сваи производится из асбестовой трубы или рубероида, свернутого кольцом и связанного проволокой.

После армирования углов фундамента можно приступать к сбору опалубки. Между арматурой и стенками опалубки должен сохраняться защитный слой. Заливать все сваи лучше всего в один этап. Чтобы исключить появление пустот в процессе заливки, нужно использовать глубинный вибратор.

Нагрузки на свайный фундамент возможны не ранее, чем через 3 недели после его заливки.
