Толщина монолитной плиты фундамента под газобетонный дом

Очередность выполнения работ по устройству УШП

Фундамент-УШП относится к малозаглубленным типам фундаментов и представляет собой ребристую монолитную железобетонную плиту расчетной толщины с расположенной в ее теле системой теплого пола (или без таковой). Плита располагается по слою (или нескольким слоям) утеплителя из экструдированного пенополистирола особой плотности и прочности на сжатие. Слои утеплителя укладываются по подстилающему дренирующему основанию из крупнозернистого песка или щебня, в толще которого проходят коммуникации системы дренажа. Дренирующий подстилающий слой устраивается по прослойке из нетканого иглопробивного полотна (геотекстиля).

При устройстве фундамента по типу утепленной шведской плиты соблюдается следующая очередность работ:

• снятие растительного слоя и выемка грунта до проектной отметки;
• прокладка геотекстильного полотна;
• прокладка инженерных коммуникаций;
• устройство дренирующего слоя;
• укладка плит утеплителя с формированием формы ребер плиты;
• установка опалубки;
• армирование плиты;
• прокладка труб системы теплого пола;
• заливка бетонной смеси и уход за бетоном.

Фундаменты гаражей: расчет толщины плиты

В некоторых случаях при возведении конструкции используется фундамент-плита, расчет толщины которой необходимо проводить отдельно. Монолитное основание в виде большой однородной площадки является надежным вариантом даже для возведения довольно тяжелых и высоких зданий. Конечно, затраты на его создание могут оказаться большими, но в итоге можно получить устойчивый и надежный фундамент. С чего стоит начать?

Монолитная площадка

В большинстве случаев для постройки бань, загородных домов, сараев используют ленточный фундамент и бетонную стяжку. Их применение позволяет использовать минимум материала для создания устойчивого основания. Из-за этого ленточная конструкция применяется довольно часто.

Вторым типом фундамента является монолит. Однородное основание, сделанное из бетона и арматуры, не имеет стыков и заполняет всю площадь будущей постройки. Ее создание обойдется дороже, но общее время выполнения будет быстрее.

Кроме того, существует два пути формирования монолитного покрытия — заливка и укладка.

Пример хорошего и быстрого фундамента — уложенные железобетонные плиты. Одна или несколько плит привозятся на место стройки и укладываются в подготовленную яму.

Основные минусы этого варианта — это сложность транспортировки больших железобетонных плит и стоимость аренды оборудования для этого. Кроме того, определенное время может занять расчет толщины необходимой плиты.

Но если время поджимает, то это самый верный вариант. Не понадобится проводить расчет арматуры и других дополнительных элементов.

Чтобы не заниматься изнурительной перевозкой огромных плит, можно просто залить всю площадь бетонным раствором, предварительно собрав железный каркас. Однородное основание является более прочным, что позволит не тратить напрасно дополнительные материалы.

Ручной расчет

Рассчитать толщину монолитной конструкции можно по формуле: S>γn*F/(γc*R0), где:

• S — общая площадь рабочей площадки (она должна быть больше чем усилие, которое оказывается на фундамент);
• γn — коэффициент надежности, который равен 1,2;
• F — масса усилий, которая будет приходиться на фундамент (берется из расчета общей массы будущей постройки);
• R0 — показатель сопротивления почвы под рабочей площадью (выбирается из справочника).

Для расчета количества арматуры нужно взять ширину плиты (B) и разделить ее на шаг в метрах (0,2) а потом добавить один прут: n=B/0,2+1. Если длина площадки отличается от ширины, то в предыдущей формуле заменяем B на значение длины и получаем количество армированного материала по длине.

https://www.youtube.com/watch?v=pJkLoqCvt1Y

Если длина и ширина одинаковые, то полученный результат из первой формулы умножаем на 2 и получаем количество прутов для одного слоя сетки. В случае с монолитными конструкциями еще раз умножаем на 2, поскольку требуется минимум 2 слоя.

Защитные слои

В большинстве случаев прибегают именно ко второму, более длительному варианту. Он отнимает большое количество времени, но позволяет собственноручно спроектировать все детали и сэкономить на использовании спецтехники. Перед началом всех работ стоит взглянуть на чертеж будущей постройки и рассчитать ее примерную нагрузку на фундамент.

В зависимости от полученных цифр нужно произвести расчет толщины будущего основания. Это можно сделать, используя специальный калькулятор. Кроме того, для создания монолитной плиты потребуется выполнить и расчет арматуры, который включает в себя количество деталей и их толщину.

Все это позволит основательно подготовиться к выполнению последующих работ.

Стандартное значение толщины плитного фундамента составляет от 20 до 60 см. Плита должна формироваться на определенном углублении выкопанной ямы.

После того как расчет толщины будущей монолитной плиты закончен, нужно подготовить специальную подушку из гравия и песка.

Сперва укладывается примерно 10-15-сантиметровый слой гравия. Его нужно аккуратно разровнять и утрамбовать. Поверх гравия насыпается примерно столько же песка. Поверх полученной подушки нужно уложить 1-2 слоя гидроизоляции.

Такая мера позволит сохранить влажность плиты и предотвратит преждевременное разрушение фундамента. Только после всех этих процедур можно начинать заливку площадки и ее армирование.

Основные ошибки и советы по строительству

Чтобы дом из газобетона на плитном фундаменте прослужил не менее 100 лет, индивидуальному застройщику необходимо заранее разобрать распространенные ошибки:

1. Отказ от армирования или выбор арматуры несоответствующего диаметра. Дома из газобетона плохо переносят деформирующие нагрузки, которые могут возникнуть из-за разрушения фундамента. Последнее возможно, если бетонный монолит недостаточно устойчив к деформирующим нагрузкам. Чтобы исключить такую вероятность, изготавливают армокаркас согласно установленным правилам по отношению к заданным условиям.
2. Глубокое заглубление плиты при нестабильных грунтах. Уберечь хрупкий бетон от нагрузок можно таким образом, чтобы основание поднималось и опускалось вместе с подвижками почвенных масс. Такой вариант возможен, если построить мелкозаглубленный «плавающий» фундамент.
3. Слишком толстая плита. Увеличение этого параметра привет к дополнительным расходам, поэтому, если по проекту дом будет массивным или иметь больше двух этажей, то выбирают подтип плитного основания – фундамент с ребрами жесткости.

Много важной и полезной информации о возведении плитного фундамента представлено в этом разделе

Описание монолитного плитного фундамента

Площадь плитного фундамента соответствует площади здания по осям, иногда лишь ненамного превышая её для того, чтобы можно было установить облицовку с утеплением. Именно это отличает данный вид фундамента от прочих, и делает его наиболее надёжным в плане пространственной устойчивости. Однако, чтобы обеспечить её с учётом воздействующих нагрузок и прочностных характеристик грунта, плиту нужно грамотно спроектировать.

В определённых случаях требуется предусмотреть не плоский вариант, а ребристый, причём рёбра могут быть направлены как вниз, так и вверх. Первый вариант – это традиционный вид ребристой плиты. Смысл её работы заключается в том, что грунт, находящийся между рёбрами, под давлением здания уплотняется и включается в работу синхронно с горизонтальной частью конструкции – это даёт возможность уменьшить толщину бетона. Изгибающий момент приходится на центр плиты, в котором продольно всегда располагается промежуточное ребро, поэтому верхнюю зону требуется армировать более интенсивно.

На просадочных грунтах лучше всего работает плита с рёбрами вверх. Устроив поверх них монолитное перекрытие, можно получить железобетонное основание с коробчатым сечением, которое идеально противостоит неравномерным просадкам. Если подобных проблем на участке нет, такой вариант плиты используют при строительстве домов из низкоплотного ячеистого бетона, для которого любые подвижки основания чреваты трещинообразованием.

Плита с рёбрами вверх под газобетонные стены

Прежде всего, это удобно, так как рёбра в данном случае играют роль цоколя и позволяют поднять выше уровень пола первого этажа. Если проблем с просадочностью грунта нет, цокольное перекрытие делают не монолитное, а балочное, что позволяет обеспечить доступ к расположенным под полом трубам в случае необходимости ремонта. Так как в рёбрах имеется дополнительное армирование, горизонтальная часть плиты тоже может проектироваться с меньшей толщиной.

Естественно, в каждом случае расчет арматуры для плитного фундамента производится индивидуально, и никакого общего рецепта здесь быть не может. Разве что даются какие-то общие рекомендации, на которых, собственно и построен принцип работы онлайн калькулятора.

Плюсы и минусы

Устройство каждого вида плиты имеет свои резоны, но в общих чертах список достоинств и недостатков данной конструкции таков:

Плюсы	Минусы
Главным достоинством плитных фундаментов является их высокая несущая способность, возможность устройства в сложной гидрогеологической обстановке, в том числе при высоком УГВ.	Высокая материалоёмкость.
При условии правильного расчёта с учётом характеристик грунта, исключается крен и вероятность неравномерной просадки.	Высокая себестоимость по сравнению с лентами мелкого заложения и ростверками на столбах.
Ребристая структура даёт возможность получить экономию бетона, но при этом очень важен правильный расчёт арматуры.	При наличии рёбер жёсткости, опалубку приходится формировать дважды.
Если плита поверхностная, кладка стен может осуществляться без цоколя. При этом тело плиты одновременно будет выполнять функции чернового пола.	Заливку рёбер невозможно произвести одновременно с плитой, поэтому времени на формирование ребристого фундамента уходит больше.
При возведении дома с подвалом или цокольным этажом, роль направленных вверх рёбер играют стены. В данном случае этот вид плиты единственно возможный, и он обеспечивает заглублённой части дома идеальную жёсткость.	Теоретически плиту можно устроить и на неровном рельефе, но на практике этого никто не делает, потому что дорого и технически сложно.
Если подвал не нужен, всегда есть возможность сделать плиту в незаглублённом варианте, а это существенная экономия на земляных работах.	Наиболее трудоёмкой получается плита с коробчатым сечением: в виде чаши с монолитным перекрытием. Но это самый надёжный фундамент для просадочных грунтов.
Благодаря совмещению плиты с фундаментными лентами (снизу или сверху), есть возможность уменьшить толщину горизонтальной части и тем самым сэкономить на количестве заливаемого бетона.	Вводы под коммуникации, электроэнергию и слаботочные линии прокладываются под плитой, в песчаном подстилающем слое, и в процессе эксплуатации доступа к ним нет. Поэтому профессиональное проектирование обязательно, и оно должно предусматривать резервные линии на случай выхода из строя основных трубопроводов.
Благодаря поверхностному расположению монолита и небольшой толщине, минимальный расход пиломатериалов на опалубку.

Усредненные показатели для разных строений

Разброс допустимых значений толщины плиты монолитного основания достаточно невелик. В частном домостроении можно ориентироваться на следующие показатели:

Тип постройки	Толщина плиты, м
Легковесные постройки, садовые сооружения	0,10–0,15
Кирпичные туалеты, гаражи, бани	0,15–0,20
Одноэтажный каркасный, деревянный или пенобетонный дом	0,20–0,25
Одноэтажный дом из кирпича или бетона	0,25–0,30
Двухэтажный дом	0,30–0,35
Кирпичный дом или постройка из других тяжеловесных стройматериалов в несколько этажей	0,30–0,40

Приведенные в таблице значения позволяют оценить, как толщина плиты зависит от сложности и веса возводимого сооружения. Увеличивать толщину до 0,5 м нецелесообразно, поскольку конструкция потеряет основное преимущество «плавающей» плиты – возможность перемещения вместе с сезонными подвижками грунта. Точные показатели получают расчетным путем на этапе проектирования плитного основания.

Сколько денежных средств понадобится потратить на устройство фундамента для двухэтажного дома

Для подсчета ориентировочной цены на все основание есть возможность взять среднестатистические данные от нескольких служб по строительству:

Схема параметров мелкозаглубленного фундамента.

• фрагмент ленточного основания длиной в 1 м, шириной в 30 см и глубиной в 2 м стоит приблизительно 6000-7000 рублей;
• фрагмент ленточного основания длиной в 1 м, шириной в 40 см и глубиной в 1 м стоит ориентировочно 3000-4000 рублей;
• если имеется фрагмент ленточного мелкозаглубленного фундамента, имеющего монолитную основу длиной в 1 м, плиту глубиной в 20 см и шириной в 80 м, контур высотой в 50 см и шириной в 40 см, понадобится потратить приблизительно 5000 рублей;
• фрагмент столбчатого основания длиной в 1 м, высотой контура в 1 м и шириной в 40 см + 1 столб глубиной в 2 м и радиусом в 15 см обойдется примерно в 7000-8000 рублей;
• 1 м? фрагмента обыкновенного монолитного основания глубиной в 20 см обойдется примерно в 8000-10000 рублей.

Цены приводятся с расчетом на оказание услуг службами по строительству в обыкновенных строительных условиях.

Сумма денежных средств для устройства фундамента частного двухэтажного дома подобными службами предварительно может повышаться при труднодоступности и чрезмерной удаленности строительной площадки, при неглубоком залегании грунтовых вод, при повышенной сложности местного рельефа, а также при оборудовании подвального помещения или поднятии цоколя.

Порядок расчета фундамента

Для того чтобы правильно рассчитать толщину всех элементов фундамента под строительство дома, необходимо действовать поэтапно, и первое с чем необходимо определиться — это песчаная подушка.

Функция песчаной подушки состоит в том, что она оберегает основание от воздействия на него излишней влаги и подземных вод, а также песок, прессуясь, создает крепкий почвенный слой.

1. По общим строительным нормам, под монолитную плиту фундамента всегда делается песчаная подушка. Чтобы произвести расчет ее высоты, нужно учитывать следующие особенности:
   • Ее высота может колебаться в размерах от 15 до 60 сантиметров, и будет зависеть это от глубины промерзания почвы на данном земельном участке, где происходит строительство дома, типов и глубины расположенных почв, которые тут преобладают, и наличие подземных вод;
   • Песок необходимо хорошо утрамбовать, для этого его необходимо поливать. Это может забрать несколько миллиметров или сантиметров в качестве усадки;
   • Некоторые специалисты также рекомендуют поверх песка насыпать слой щебня мелкой фракции, толщина которого не должна превышать 5-10 сантиметров от общей высоты песчаной подушки. Исходя из этого, можно прийти к такому выводу. В местах, где глубина промерзания грунта высокая (более одного метра), имеются подземные воды, а почвы нестойкие и подвергаются постоянному пучению, то толщина песчаной подушки должна быть до 60 сантиметров. В местах с меньшей глубиной замерзания почвы, отсутствия грунтовых вод, и наличия плотных слоев земли, можно сделать подушку от 20 до 30 сантиметров. Имея данные размеры можно произвести расчет количества необходимого материала.
2. Следующий этап это расчет количества арматуры, которая понадобится для создания армирования бетона, чтобы основание было жестким и долговечным. Общие правила по определению количества арматуры на квадратуру описаны в данном разделе. Стоит отметить, что такая сетка должна быть выполнена в два слоя. Расстояние между ними составляет не более 50 миллиметров. То есть основание будет состоять из двух секций арматурной сетки.
3. Далее производим расчет плиты, минимальная толщина плиты должна составлять не менее 150 миллиметров, но размер может быть увеличен если глубина промерзания почвы более 1 метра. По общим правилам бетон должен не только залить слои армирующей сетки, но и выступать за них по 50 миллиметров как вверху, так и внизу. Плюс в общие параметры фундамента добавится песчаная подушка.

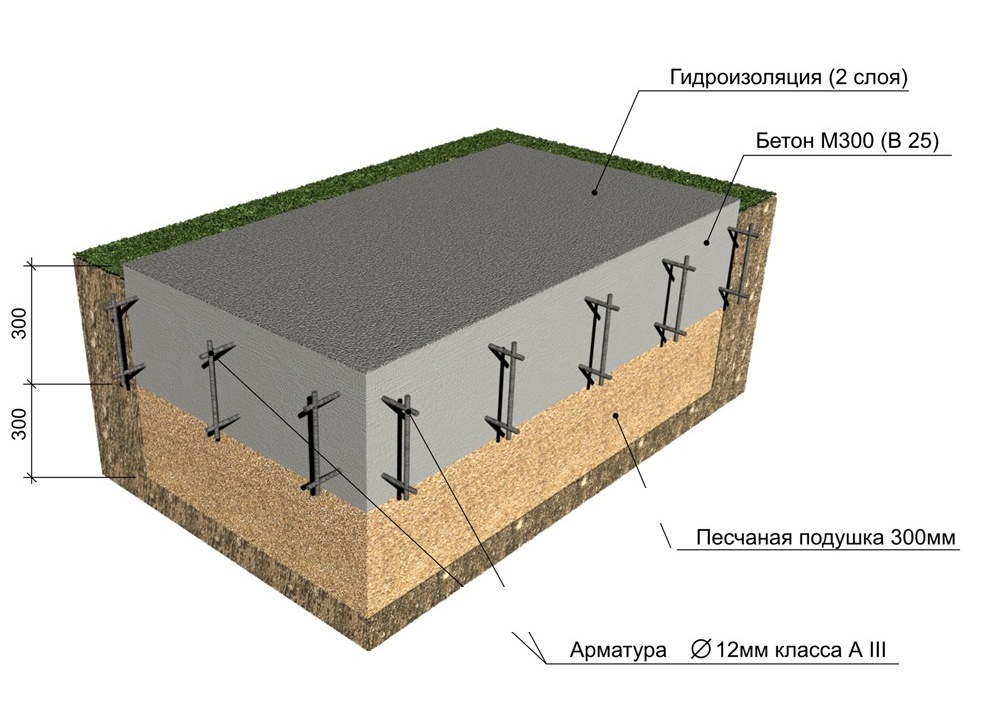

Устройство монолитной плиты в разрезе

Разберем как производится расчет материалов для плиты 8 на 8 метров. Армирование будем производить с шагом 20 сантиметров, пруты диаметром 14 в два слоя, для вертикальных стержней 8 миллиметров, шаг такой же. Используемые бетон для плиты берем класса В20 (по прочности соответствует марке М250), на подготовку класса B7,5. Толщину плиты возьмем 25 см.

• Бетон для плиты В20: 8,2 х 8,2 = 67,24 м²;
• Рассчитаем кубатуру, то есть объем необходимого бетона: 67,24 м² х 0,25 м = 16,81 м³;
• Расход количества материала для армирования с учетом обеспечения защитного слоя плиты: 8200 — 60 = 8140 миллиметров длина стержня. Из расчета шага в 20 см, рассчитаем их кол-во для 1 направления делим 8200 на 200 = 41 штука х 2 стороны = 82 штука х 2 слоя всей плиты = 164 стержня;
• Высчитаем общую длину: 164 х 8,14 = 1334,96 метра. Масса 1 метра арматуры 14 диаметра равняется 1,2 килограмма. Таким образом масса всего рабочего армирования: 1334,96 метра x 1,2 = 1601,252 килограмма;
• Перейдем к вертикальным стержням арматуры, ее длина будет равняться разнице 25 см и 6 см = 19 см. Возьмем шаг в 40 сантиметров, получаем 21 шт х 21 шт = 441 единица, массу получаем из выражения 441 х 0,19 х 0,395 = 33,1 кг;
• Расход бетона класса B7,5 для подготовки считаем как: 8,2 х 8,2 х 0,05 (заданная толщина) = 3,3 метра³
• Геотекстиль и гидроизоляцию плиты считаем, как площадь плиты добавив немного запаса: 67,24 метра²
• Песчаную подушку считаем перемножением сторон плиты и высоты подушки с учетом того, что он выходит за ее границы на 0,1 метр с каждой стороны, то есть 8,4 х 8,4 х 0,5 = 32,5 куба песка.

Отметим, что для двухэтажных домов из газобетона (газосиликата), каркасных и гаражей (из кирпича) толщина плиты будет составлять 20-25 сантиметров. Для болея тяжелых построек, а так же двухэтажных домов из кирпича, бетона, бруса толщину необходимо брать 25-30 см. Для легких сооружений, например гаражей, беседок достаточно брать толщину плиты фундамента в 10-15 сантиметров.

Армирование фундамента толщиной в 10-15 см производится в один слой сетками, толщиной 20-30 см производится в два слоя (объемное).

Необходимость расчета

При планировании строительства дома из газоблоков следует учитывать особенности этого материала. Он отличается низким удельным весом, высокими теплоизоляционными качествами и ровными гранями, что способствует получению ровной и аккуратной кладки. Вместе с тем блоки очень хрупкие. Если железобетонная плита изгибается, то пенобетонная стена трескается. Кроме этого нужно помнить, что материал гигроскопичный и нуждается во внешней отделке.

Вышеперечисленные факторы определяют требования к основанию для пенобетонного дома:

• Достаточная прочность, чтобы противостоять вертикальному давлению конструкций дома.
• Устойчивость к нагрузкам на изгиб и скручивание, которые исходят со стороны нестабильного грунта.
• Низкая теплопроводность, если не планируется строительство цокольного уровня. Использование дренажа, тепло- и гидроизоляции.
• Длительный срок службы. Дома из пенобетона рассчитаны на 60-75 лет, опорная система должна ему соответствовать.
• Устойчивость в пространстве. Для этого плита слегка заглубляется, а для дополнительной стабильности оборудуется ребрами жесткости.
• Достаточная площадь. На особо нестабильных грунтах целесообразно вынести края плиты на 100-120 см за внешние стены. Это способствует снижению давления на почву и устранению риска проседания. Кроме этого, выступающая часть фундамента будет выполнять роль отмостки. Данная полоса бетона придает зданию законченный вид, защищает его от грязи и воды, может использоваться, как пешеходная дорожка и стоянка для мелкого колесного транспорта.

Проектируя опорную конструкцию плитного типа, не следует основываться на минимальных нормах прочности. Следует предусмотреть запас 5 см, который может потребоваться при наращивании здания дополнительными уровнями в перспективе.

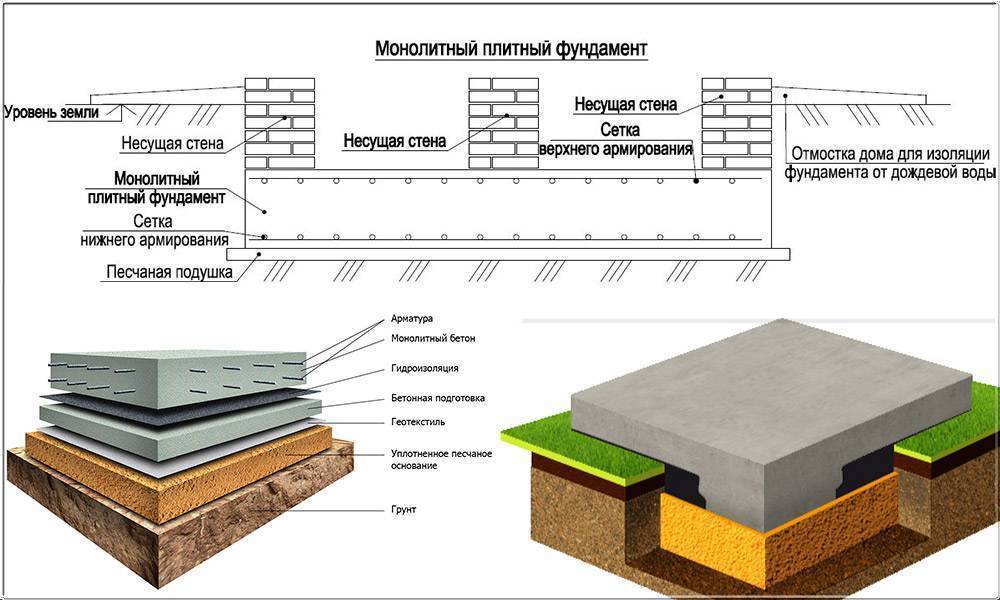

Конструкция монолитного фундамента

Плитный фундамент имеет следующую конструкцию:

Устройство монолитной плиты фундамента

• Котлован.
• Дренажная система.
• Опалубка.
• Песчаная подушка.
• Слой геотекстиля.
• Щебеночный слой.
• Бетонная подготовка.
• Гидроизоляция.
• Теплоизоляция.
• Арматура.

Котлован

Для устройства фундаментной плиты выкапывают котлован. Размеры котлована в плане должны превышать размеры будущего дома на 1–2 метра. Увеличенные размеры служат для укладки дренажа и устройства отмостки.

Чертеж котлована

Дренажная система

Дренаж служит для отвода поверхностных вод от внешних стен здания. Состоит из системы перфорированных труб и приемного колодца. Трубы укладывают с небольшим уклоном. Для защиты от проникновения песка трубы оборачивают 1–2 слоями геотекстиля.

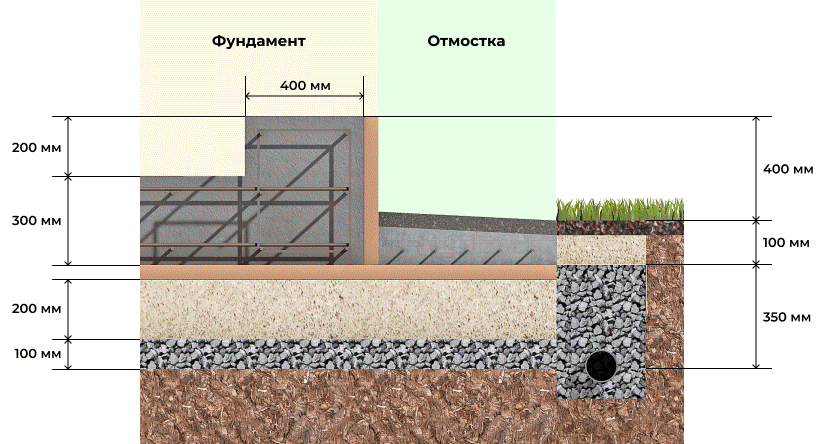

Дренаж для монолитного фундамента

Опалубка

Для изготовления опалубки используют деревянные доски или водостойкую фанеру. Все элементы соединяют с помощью саморезов и стальной проволоки.

Пример опалубки плитного фундамента

Песчаная подушка

Для устройства песчаной подушки используют крупнозернистый песок. Песок позволяет воспринимать и равномерно распределять усилия на плавающую плиту.

Песчаная подушка под фундамент

Геотекстиль

Между щебнем и песком укладывают слой геотекстиля. Он защищает состав от перемешивания и нарушения дренирующих свойств щебня.

Щебень

Служит для восприятия и передачи усилий на песчаную подушку. Щебень применяют в качестве дополнительной дренирующей системы. Вода при прохождении ослабляет напор и теряет способность к вымыванию песка.

Щебень для монолитного фундамента

Бетонная подготовка

На песчано-щебневое основание укладывают бетонную подготовку. Высота конструкции составляет 50–150 мм. Подготовку выполняют из бетона низких марок.

Бетонная подготовка:

• защищает бетон от утечки цемента;
• равномерно распределяет нагрузку;
• делает удобным монтаж стального каркаса.

Состав бетонного раствора для фундамента

Гидроизоляция

На бетонную подготовку укладывают слой гидроизоляции. В качестве материалов используют полимерно-битумные вещества. Гидроизоляционный материал служит для защиты фундаментной плиты от проникновения грунтовой влаги.

Гидроизоляция фундаментов

Теплоизоляция

Теплоизоляция служит для защиты основания от промерзания. В качестве утеплителя используют экструдированный пенополистирол. Высоту слоя принимают 10–15 см.

На теплоизоляцию укладывают полиэтиленовую пленку. Она служит защитой от проникновения жидких компонентов бетонной смеси в утеплитель.

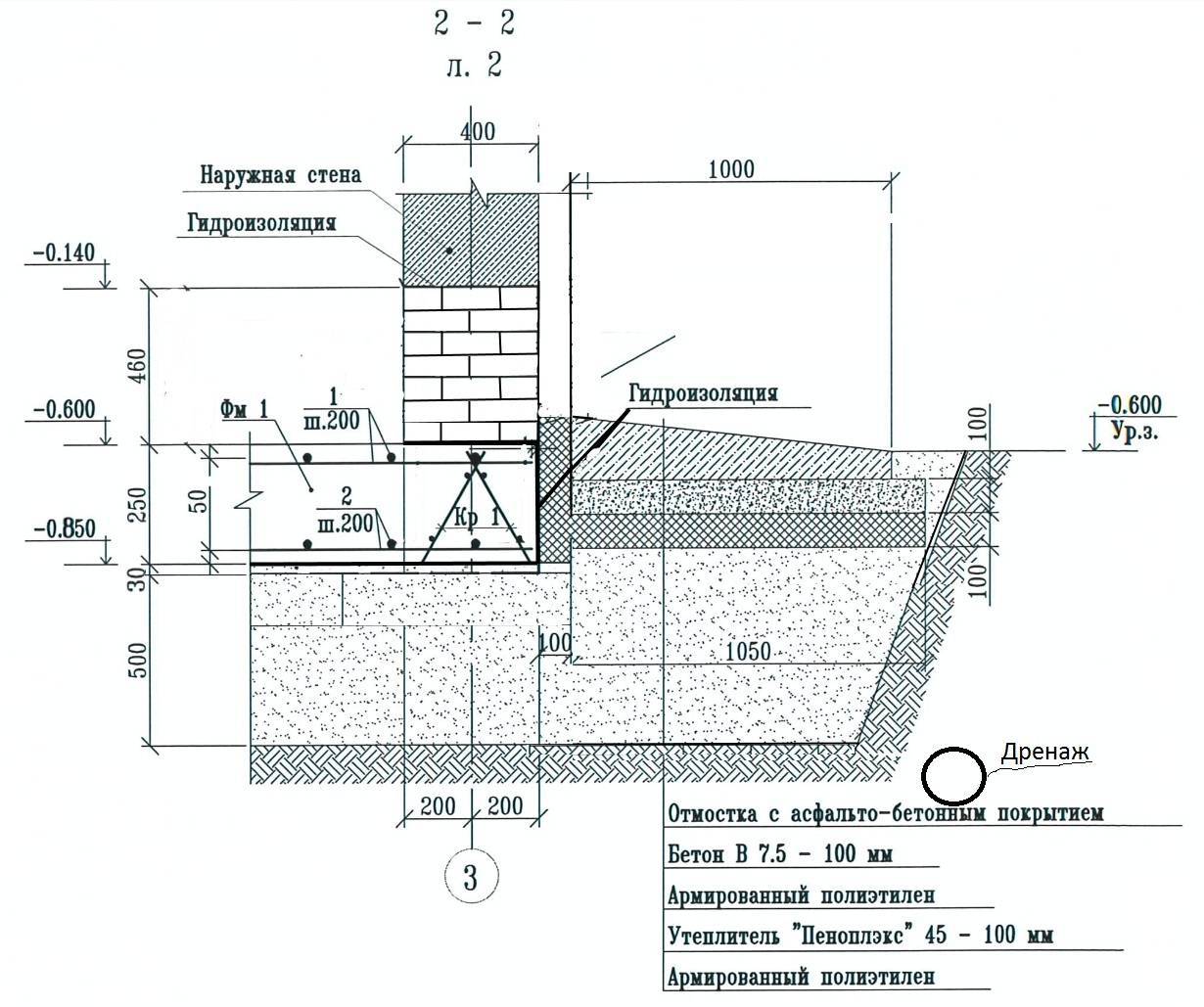

Схема теплоизоляции плиты фундамента пенополистиролом

Арматура

Опорные элементы зданий армируются стальными каркасами. Сетка изготавливается из ребристых стальных стержней диаметром 12–18 мм. Они связаны в единый пространственный каркас с помощью стальной тонкой проволоки.

Размер ячеек каркаса зависит от величины проектируемых усилий на основание. Размер ячеек определяется расчетным путем и составляет от 10 до 25 сантиметров.

Схема армирования монолитной плиты

Что нужно знать о плите при выполнении расчёта

Фундамент плита выглядит, как сплошной монолит, параметры которого соответствуют проекции здания. Монолитная плита может выходить за контуры стен только в том случае, когда вертикальные поверхности требуется утеплять по системе вентфасада, облицовывать кирпичом или камнем.

Основным достоинством такой конструкции является максимально увеличенная площадь опоры, делающая её очень устойчивой даже в условиях сейсмической нестабильности. Главное только придать плите правильную конфигурацию, обязательно учитывая вид и прочностные характеристики грунта, на который она будет опираться.

Для облицовки цоколя кирпичом плиту можно сделать на 10 см больше

Пространственная устойчивость здания зависит не только от того, какую толщину будет иметь плитный фундамент, но и от интенсивности её армирования. Бетон и арматура работают в совокупности, что и позволяет плите фундамента эффективно сопротивляться излому.

Можно ли уменьшить толщину плиты

В официальном проектировании с помощью увеличения арматуры в наиболее нагруженных зонах можно добиться экономии бетона путём уменьшения толщины монолита. А чтобы обеспечить наибольшую статичность и предупредить вероятность проскальзывания в подошве, актуального для строительства на глинистых почвах, плитам нередко придают ребристую форму.

Монолитные рёбра, жёстко связанные арматурой с плитой, могут быть направленными вверх, образуя ростверк (он же выполняет и функцию цоколя). Получается комбинированный фундамент, который строители называют плитно-ростверковым (его фото представлено в начале статьи). Именно этот вариант в большинстве случаев предусматривается, когда под домом проектируется цокольный этаж.

Монолитный цокольный этаж на заглублённой плите

• Данный вид плиты идеально подходит для зданий, стены которых возводятся из теплоэффективных каменных материалов, реагирующих трещинами на нестабильность грунта. Вариант с верхними рёбрами избавляет от необходимости строительства цоколя, ведь толщины плиты чаще всего недостаточно, чтобы поднять полы первого этажа выше уровня выпадающего зимой снега.
• Но в некоторых случаях рёбра проектируют не поверх плиты, а под ней. Они обязательно располагаются в толще грунта, тогда как сама монолитная плита находится выше его уровня. Рёбра жёсткости охватывают периметр дома и связывают его продольными балками. Формируются они по принципу ленты, поэтому данный вариант плиты именуют ленточно-плитным фундаментом.
• Такой конструктив плиты лучше работает на грунтах с невысокой прочностью. Ребристые плиты чаще применяют в холодных климатических зонах, на глубоко промерзающих и вечномёрзлых грунтах, с обязательной закладкой в межрёберное пространство теплоизолирующих плит экструзионного пенополистирола.
• За счёт разницы толщин утеплительного контура и формируется ребристая конфигурация, а сама плита получается более тонкой. Если обычная плоская плита под одноэтажный дом должна иметь толщину 250-300 мм, то при наличии рёбер и правильном распределении арматуры, толщина плиты может уменьшаться до 150, и даже до 120 мм.

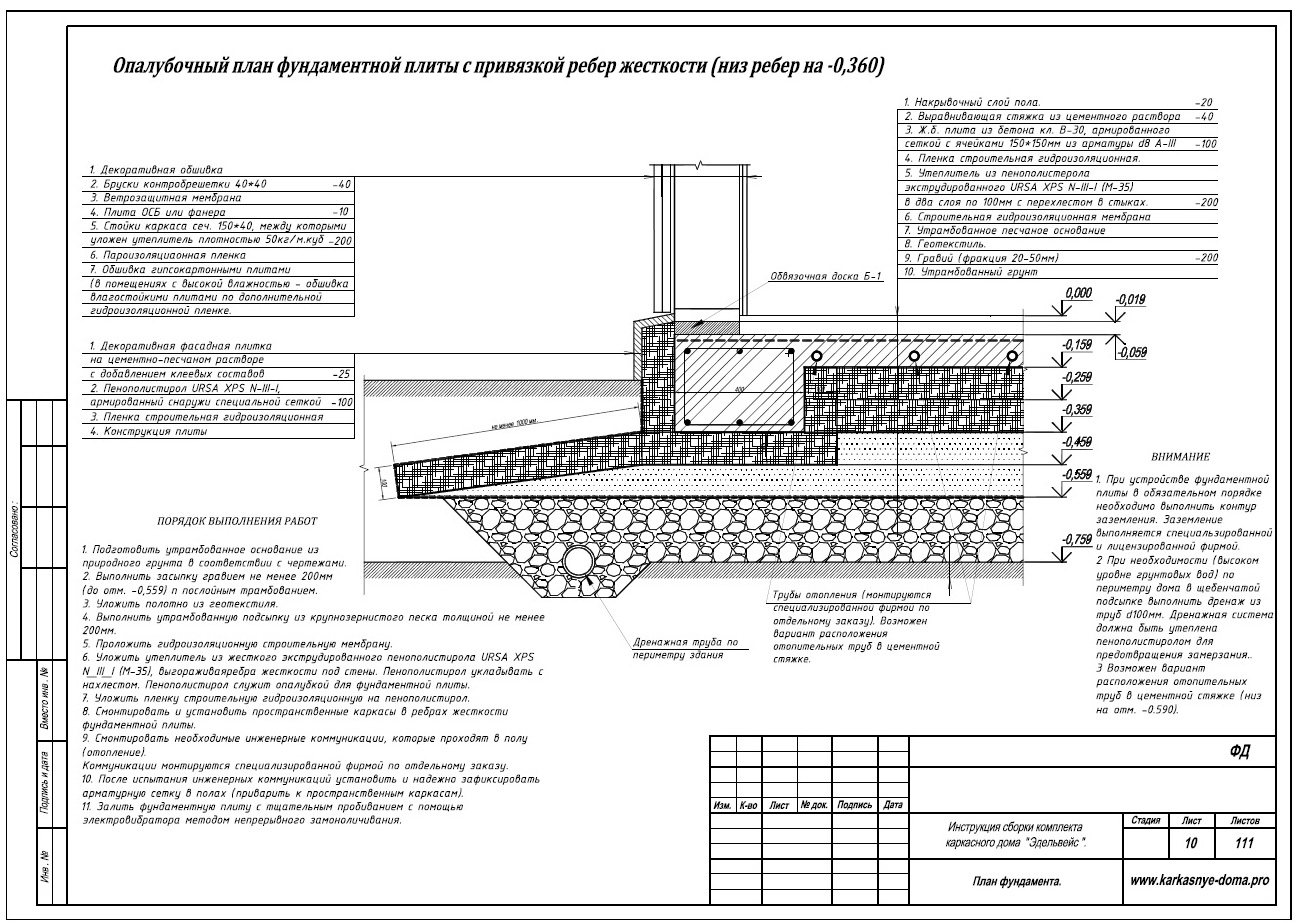

Принцип формирования утепляемой ребристой плиты фундамента

Что дают плите рёбра, и как обойтись без них

Из вышесказанного ясно, что толщина плиты может быть уменьшена благодаря локальным утолщениям, называемым рёбрами жёсткости. Так как они предусматриваются под всеми несущими стенами и имеют полноценное объёмное армирование, основную часть нагрузок утолщения воспринимают сами, передавая лишь часть усилий плите, объединяющей балки между собой.

Это и даёт возможность не просто уменьшить толщину монолита, но и внутренний каркас горизонтальной части сделать не объёмным, а плоским.

Схема тонкой плиты фундамента с направленными вниз рёбрами

Когда монолитная плита выполняется в плоском варианте, главной задачей проектировщика является выбор такой толщины, которая обеспечит ей отличное сопротивление продавливанию. При отсутствии рёбер справиться с этой задачей лучше всего помогает подготовительная бетонная плита толщиной 100 мм (бетонная подготовка, подбетонка).

Гидроизолированная подготовительная бетонная плита

Бетонная подготовка — это слой монолита, заливаемый по грунту из тощего неармированного бетона, и выполняет она три основные функции:

• выравнивает грунт и восполняет недостаток его прочности;
• защищает базу дома от подпора грунтовых вод;
• является основанием для монтажа рулонной гидроизоляции, и уберегает её от механических повреждений.

Все начинается с фундамента

От прочих строительных материалов газобетон отличается тем, что имеет слишком низкую стойкость к изгибающим нагрузкам. Это приводит к тому, что даже при незначительной подвижности фундамента в стенах появляются трещины. Поэтому важным этапом при строительстве дома из газобетона является выбор типа фундамента, а потом уже, исходя из особенностей основания, выбирается оптимальная конструкция пола первого этажа.

Основные виды фундаментов

С учетом особенностей газобетона количество пригодных типов основания существенно снижается. Фундамент для газобетонного дома должен быть хорошо армированным и максимально устойчивым. Сюда можно отнести: монолитную плиту, ленточные и столбчатые конструкции.

При прохождении грунтовых вод близко к поверхности земли необходимо обеспечить качественную кольцевую или пристенную дренажную систему, что существенно увеличит стоимость работ, а также выполнить качественную гидроизоляцию основания, или выбрать другой материал для строительства.

Дренажная система

Оптимальным вариантом при строительстве малогабаритного строения будет монолитный ленточный фундамент. Сборные конструкции не рекомендованы. Возможно устройство свайного фундамента. В этом случае, для предотвращения растрескивания газобетонных стен, должна быть устроена цельная рама ЖБ ростверка.

Лучшим решением для газобетонного дома является монолитная ЖБ плита в качестве фундамента, несмотря на то, что стоимость такого основания гораздо дороже. В этом случае плита будет выполнять функцию чернового основания.
