Монтаж роликовых тележек к швеллеру
Монтаж роликовых тележек
Роликовые тележки можно назвать самым важным механизмом, так как они должны выдерживать нагрузку всей конструкции, поэтому крепить их к швеллеру следует максимально надежно. Пластины для крепления роликов необходимо приварить к швеллеру. Все делают максимально ровно и в одной плоскости, чтобы ворота свободно двигались. Чтобы ровно их выставить, вы можете воспользоваться лазерным указателем или натянутым шнуром. Другой вариант – провести параллельную линию на фундаменте, которая будет касательной линией к краю пластины. Приваривать пластины следует посередине швеллера. Для этого отступите 15 см от края, ближе к проему и зафиксируйте первую пластину. Вторая пластина крепится на 10 см от противоположенного края.

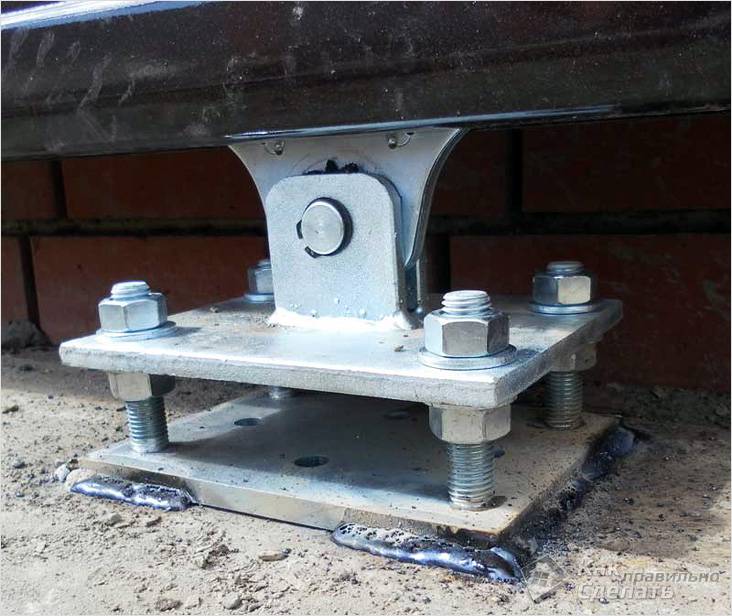

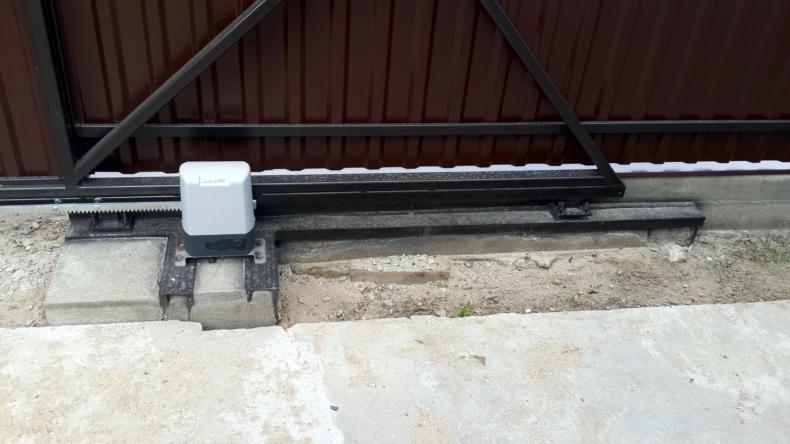

Установленная роликовая опора
Теперь нужно закрепить роликовые тележки на пластине. Обычно они соединяются при помощи болтов и гайки. Затянуть их нужно надежно и установить ворота. Проверьте плавность хода, проведите контрольные замеры и отрегулируйте положение роликовых опор, чтобы выставить ворота идеально ровно. Для этого можете воспользоваться шнуром, который необходимо натянуть вдоль линии открытия ворот, на расстоянии 20 см от поверхности и 3 см от второго столба. Шнур будет служить ориентиром, который поможет выставить ворота идеально ровно.

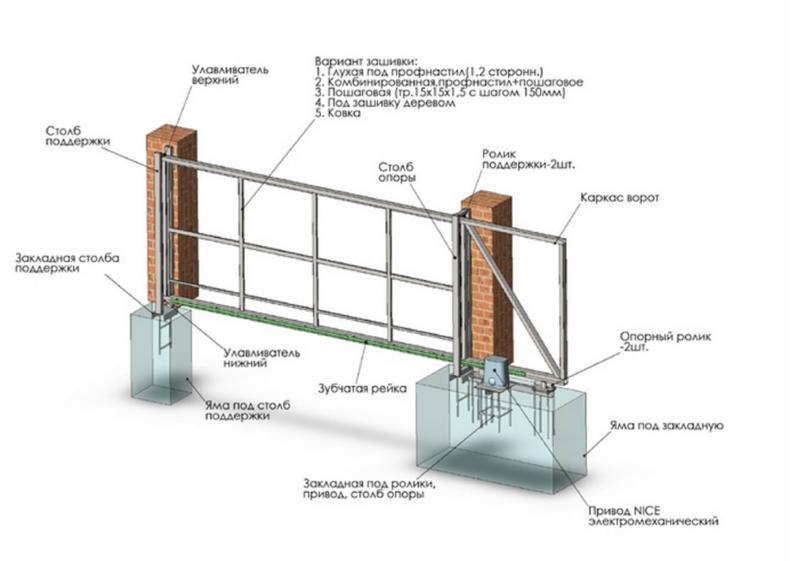

Схемы и чертежи
Перед началом работ рекомендуется подготовить чертеж, на котором должны быть отображены основные элементы конструкции с их габаритами. Для этого можно воспользоваться уже имеющимися наработками. Если планируется установка автоматики на откатные ворота, компоненты блока и пути пролегания проводов необходимо указать на схеме. Если производится монтаж готового решения, следует отталкиваться от указаний, данных в руководстве по эксплуатации. Пошаговая инструкция обычно прилагается в комплекте.
К основным параметрам, которые должны быть указаны в чертеже, относятся ширина проезда, линейные габариты эксплуатируемых транспортных средств, а также дистанция между машиной и опорами ограды (должна быть не менее 0,3-0,5 м в каждую из сторон). Если автомобиль будет въезжать через ворота под углом, значение ширины увеличивается вдвое. Высоту откатывающегося сегмента обычно выбирают так, чтобы он смотрелся на одном уровне с остальной частью ограждения. Между полотном и поверхностью грунта оставляют просвет примерно в 0,1 м.

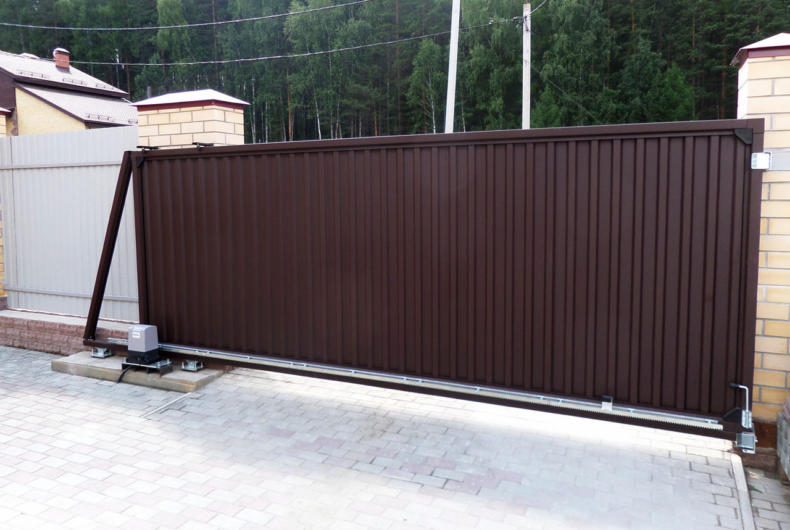

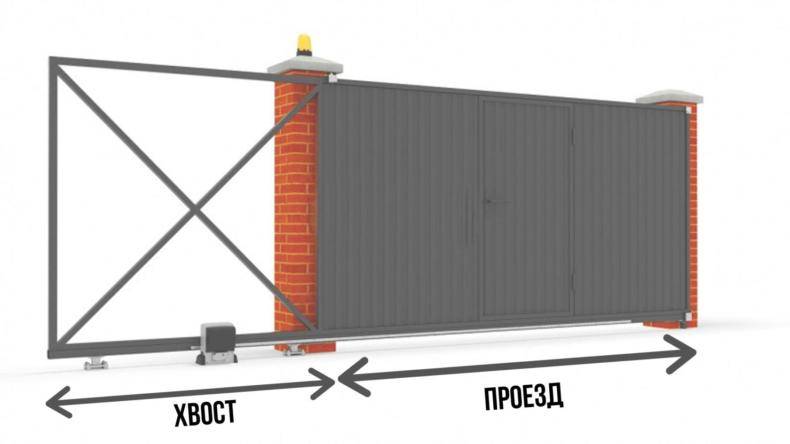

Что такое откатные ворота
Откатные ворота — это тип ворот, которые открываются путем скольжения вдоль стены или забора, вместо того, чтобы подниматься или опускаться, как традиционные ворота. Они имеют простую конструкцию, которая обеспечивает удобство использования и надежность.
Преимущества откатных ворот
Откатные ворота имеют множество преимуществ перед другими типами ворот.
- Они не требуют много пространства для открывания и закрывания, что делает их идеальным выбором для тех, у кого ограниченное пространство во дворе.
- Они также обеспечивают легкий доступ для транспорта, так как их можно управлять, не выходя из автомобиля. Кроме того, откатные ворота обеспечивают высокий уровень безопасности и защиты для владельцев домов и бизнесов.
Различные типы откатных ворот
Откатные ворота могут быть изготовлены из разных материалов, таких как металл, дерево, стекло и другие. Это позволяет выбрать подходящий вариант для любой архитектуры. Кроме того, они могут иметь различные дизайны и отделку, такие как гравировка, резьба по дереву или покраска, что добавляет визуальный интерес и стиль к вашему двору.
Установка откатных ворот
Установка откатных ворот — это процесс, который требует определенных знаний и навыков. Это может быть сложной задачей для тех, кто не имеет опыта в установке ворот. Однако, если правильно выполнить установку, откатные ворота будут работать надежно и эффективно на протяжении многих лет.
Ремонт и обслуживание откатных ворот
Ремонт и обслуживание откатных ворот также являются важными аспектами, которые следует учитывать. При эксплуатации ворот могут возникать различные проблемы, такие как поломки механизмов или повреждения поверхности ворот.
- Регулярное обслуживание включает проверку механизмов, смазку, замену поврежденных элементов и очистку поверхности. Регулярное обслуживание может существенно продлить срок службы откатных ворот и сэкономить владельцу затраты на ремонт или замену.
- Откатные ворота являются удобным и надежным выбором для обеспечения безопасности и комфорта во дворе, на парковке или на промышленных объектах. Они могут быть изготовлены из разных материалов и иметь различные дизайны, что делает их подходящими для любой архитектуры.

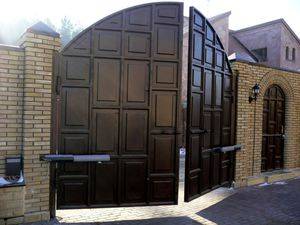

Плюсы и минусы автоматических распашных ворот
встроенную автоматическую систему
Обычно распашные ворота могут двигаться в обе стороны, но лучше, чтобы они открывались в сторону дороги. Такие правила нужны, чтобы снизить риски при возникновении пожара, да и просто использовать такой вариант удобнее и красивее в частном доме.
Даже если система, на первый взгляд, обладает большим количеством положительных характеристик, это не значит, что нужно спешить с покупкой, и в случае автоматического механизма действует аналогичное правило.
Например, отбить желание устанавливать автоматическую систему, может лишь цена этой конструкции, ведь покупка обычных распашных ворот обойдётся значительно дешевле. Стоимость автоматической системы может быть и большая, но при этом можно немного сэкономить. Цена на распашные ворота зависит от веса конструкции, электрического привода и красоты полотна.
Кроме того, на стоимость влияет и наличие дополнительной калитки, которая увеличивают цену на 20−30%. Поэтому если хочется всё-таки поставить автоматику, то можно отказаться от некоторых деталей или выбрать более простое в оформлении полотно и тем самым снизить стоимость конструкции.
К преимуществу автоматических ворот можно отнести их долговечность, универсальность и надёжность. Многие не доверяют электромеханическим системам, но практика показывает, что использование подобной конструкции не усложняет жизнь. Створки на протяжении многих лет открываются плавно в течение 12−15 секунд.
К недостаткам автоматической системы можно отнести то, что ворота фактически перестают работать, как только появляется препятствие, которое мешает нормально двигаться полотну. В итоге это может привести к деформации деталей.
Как следить за техническим состоянием распашных ворот
постоянно проводить диагностику
Нагрузка из-за мусора во время работы автоматической системы ворот может привести к ухудшению работы или полному выходу из строя привода.
Если нет возможности постоянно проверять отверстия и выемки системы, нужно хотя бы проводить профилактические работы. Это своего рода поддержание состояния полотна и внутренней системы.
В профилактику входят очистные работы, а также смазка важных деталей. Это снижает нагрузки на автоматическую систему и не даёт деталям стираться.
Иногда люди и сами становятся виновниками поломки конструкции, когда прилагают физические усилия, чтобы закрыть ворота, которые не работают просто из-за попадания мусора. Такой сценарий почти всегда приводит к поломке основных деталей механизма. Помочь в этом случае может только специалист.

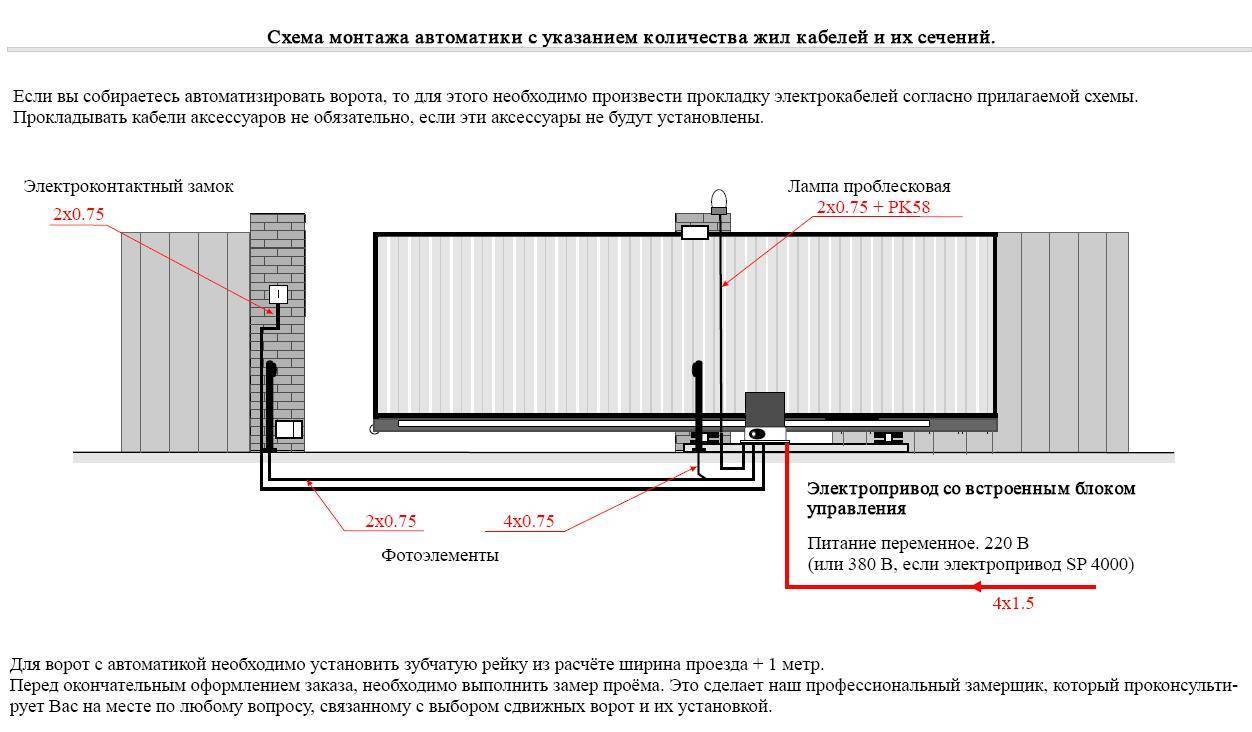

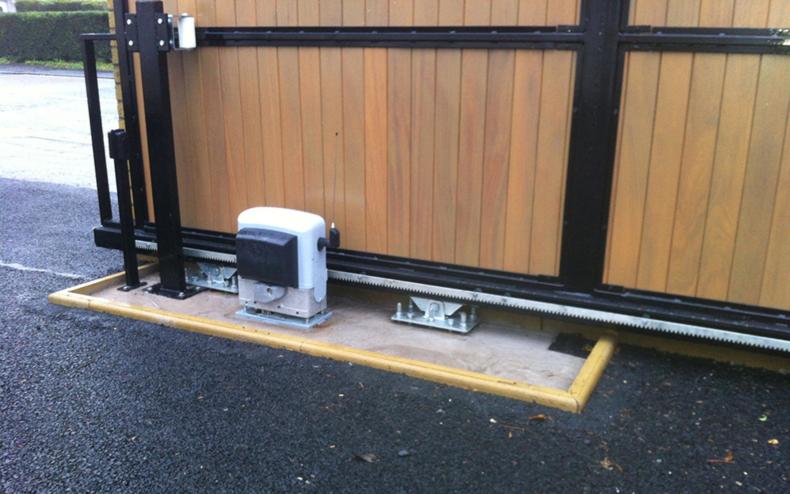

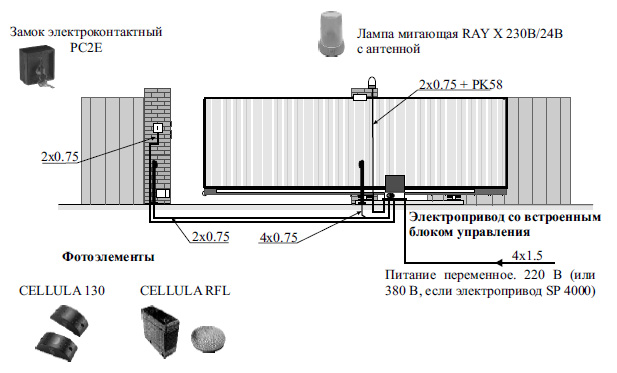

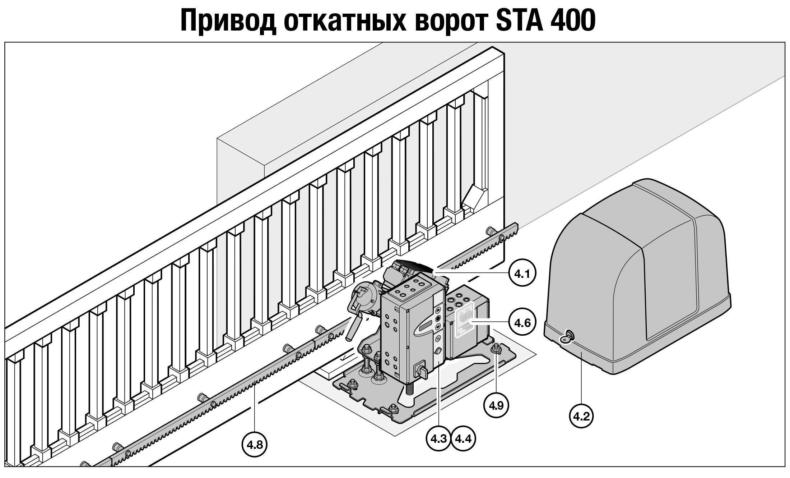

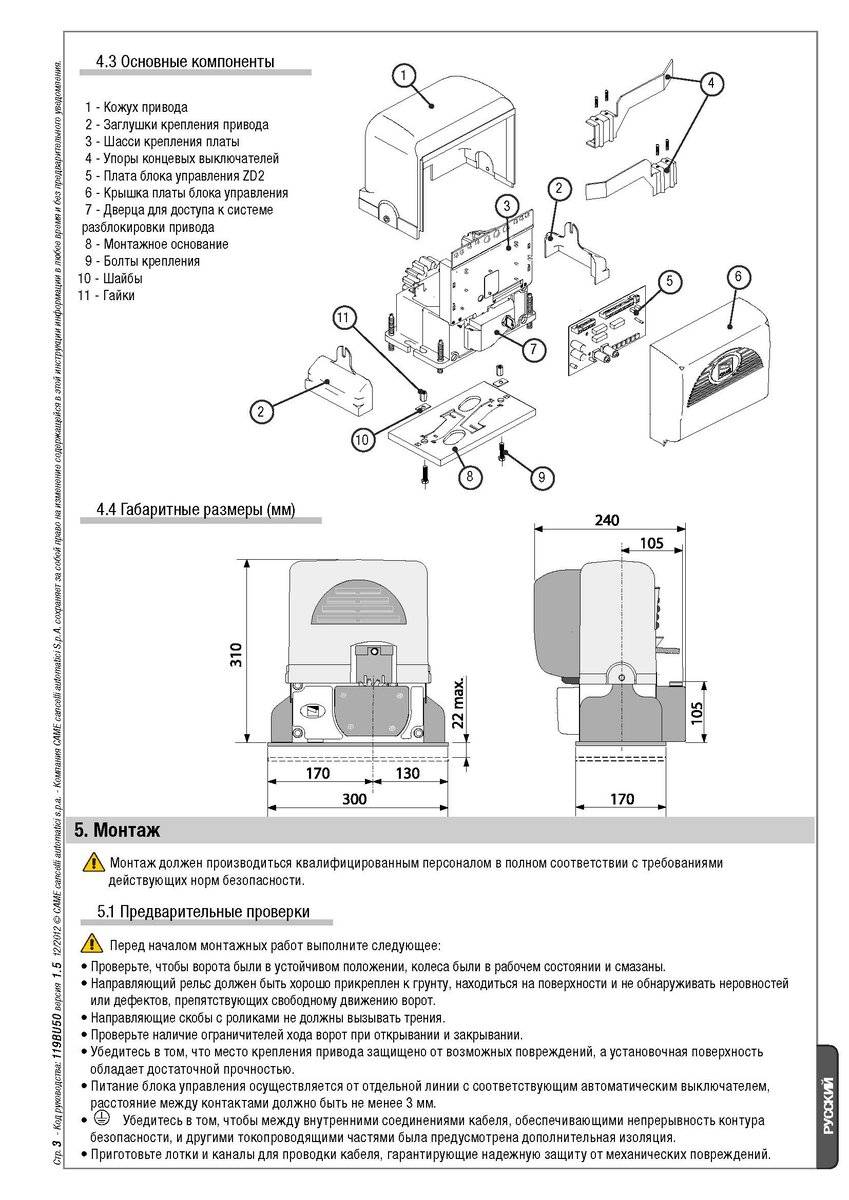

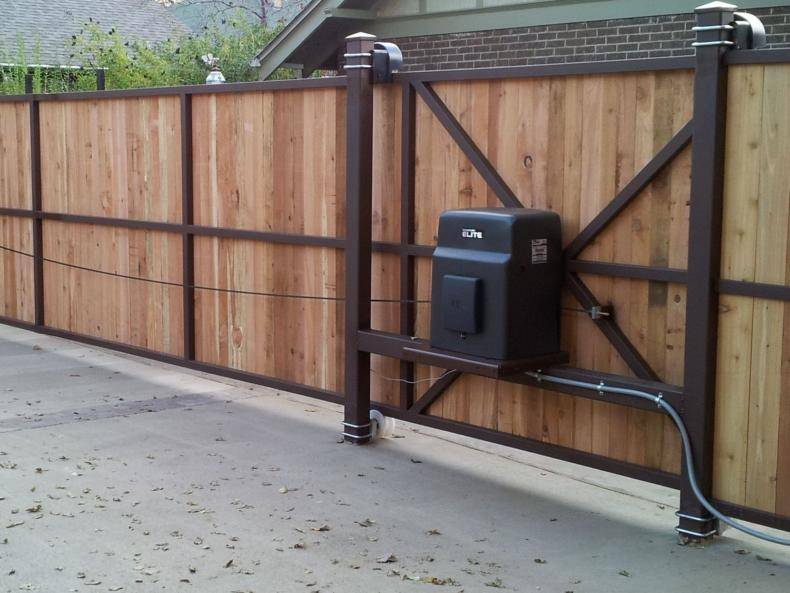

Подбор электропривода
Именно эта часть отвечает за качество работы автоматики, поэтому следует делать правильный выбор.
Для этого необходимо выделить основные данные полотна, а именно:
- линейные размеры ворот;
- расстояние от дверных петель до опоры с боковой стороны;
- общий вес конструкции.
Существует несколько типов электрического привода, но большей популярностью пользуется рычажной или линейный вариант. Система автоматического управления у обеих систем почти одинакова. Створки ворот перемещаются по команде владельца с помощью специальной металлической руки, которая двигает полотна.
С технической стороны между рычажным или линейным типом также нет разницы. Даже несмотря на то, что системы идентичны между собой, люди предпочитают выбирать себе линейный вариант, который отличается компактностью и красивым видом. Такая система устанавливается на въездных воротах, а вот на гаражи ставят уже рычажный тип.
Вариант с рычажным приводом для ворот отличается своей неприхотливостью в работе. То есть за системой почти не нужно ухаживать, а достаточно проводить профилактические работы раз в год. Кроме того, такой вид оборудования легче устанавливать своими руками, правда, потребуется проводить точную регулировку дверных полотен во время движения.
Основные рекомендации
При расчете автоматики учитываются габариты ворот
При изготовлении привода учитывают не только вес полотна, но и ветровую нагрузку
Если не принять во внимание квадратуру створки, мотор не прослужит долго. Ветровые усилия для расчета принимают в диапазоне 50 кг на 1 квадратный метр плоскости ворот
Привод рассчитывают так, чтобы мощность получалась с запасом на 20 – 30% больше
Привод рассчитывают так, чтобы мощность получалась с запасом на 20 – 30% больше.
Если для автоматизации подходит рычажное устройство, используют стеклоподъемники машины ГАЗ, которые комбинируют с двумя рычагами, или берут подходящий гидроредуктор. Для работы в сети 220В ставят понижающий трансформатор вместе с преобразователем напряжения на 12В.
Концевые выключатели блокируют работу электромотора в конечных положениях, при этом используют электрические схемы от реальных конструкций для реверсного запуска двигателя. Все нюансы сборки автоматики продумывают заранее.
Элементы и комплектующие
Рулевой механизм
Рулевой механизм является одним из главных элементов откатных ворот. Он состоит из ручки управления, мотора, редуктора и креплений. Рулевой механизм позволяет открывать и закрывать ворота, а также регулировать их скорость и направление движения.
Роликовые каретки
Роликовые каретки устанавливаются на порог и позволяют воротам перемещаться по направляющим. Они обеспечивают легкое и плавное движение ворот, предотвращая возникновение трения и шума. Роликовые каретки изготавливаются из прочных материалов, таких как сталь, алюминий или пластик, и имеют различные виды крепления, чтобы соответствовать различным типам ворот.
Направляющие профили
Направляющие профили служат для поддержки ворот и направления их движения. Они бывают разных размеров и конфигураций и должны точно соответствовать размерам и формам ворот, чтобы обеспечить плавное и безопасное движение. Направляющие профили могут быть выполнены из алюминия, стали или пластика.
Импульсные выключатели
Импульсные выключатели позволяют открывать и закрывать ворота с помощью пульта дистанционного управления. Они просты в установке и эксплуатации, и могут быть управляемыми с помощью смартфона или другого электронного устройства. Импульсные выключатели обеспечивают надежную и безопасную работу ворот, и их можно легко заменить или обновить, если необходимо.
Сигнальное устройство
Сигнальное устройство служит для предупреждения об опасности при движении ворот. Оно может быть установлено на направляющие профили, на рулевой механизм или на роликовые каретки, и должно иметь яркий и ясный сигнал. Сигнальное устройство помогает обеспечить безопасность и предотвращать несчастные случаи при эксплуатации откатных ворот.
Устройство фундамента и закладного элемента
Яма для фундамента должна быть глубиной не меньше полутора метров. Земляные работы нужно делать максимально аккуратно, чтобы не снять лишний слой грунта. Ее ширина должна быть приблизительно 40−60 см. Сделать это можно обычной лопатой или компактным бульдозером.
Из прутьев и швеллера нужно сделать закладной элемент. Между собой детали соединяются посредством сварки. Швеллер нужно для повышения прочности фундамента. Его длина должна составлять около половины ширины обустраиваемого проема. Размер арматуры нужно подбирать такой, чтобы она ушла в грунт ниже глубины промерзания.
Для создания каркаса нужно соединить вертикальные элементы со стальными перемычками. Затем конструкцию нужно спустить в траншею, чтобы залить ее основание. Заранее дно ямы засыпается и утрамбовывается песком. При этом нужно следить за тем, чтобы основание было строго параллельно дороге. Перед тем как заливать основание, нужно убедиться в горизонтальности прутьев. Для этой цели нужно воспользоваться строительным уровнем.
Для устройства фундамента требуется цемент марки не ниже М400. Также не обойтись без песка и щебня. Приготовленную основу необходимо оставить для набора прочности на 4−6 суток. Лишь после этого можно приступать к монтажу откатной конструкции.
Под откатную конструкцию
Разметка
Основание для откатных ворот представляет собой швеллер, закрепленный на бетонных столбах, находящихся под землей
Этот швеллер является опорой для откатной части, потому очень важно, чтобы он был надежно зафиксирован на стабильном основании
Чертеж фундамента для откатных ворот, позволяющий вычислить габариты основание, отталкиваясь от ширины проема
Начинаем работу с расчётов конструкции:
- Глубина заделки основания обычно составляет 1,2 – 1,5м. Я обычно работаю именно в этих пределах, используя более мелкие фундаменты только для совсем легких конструкций с минимальной нагрузкой.
- Ширина бетонной полосы определяется шириной швеллера: если используется изделие 200 мм, то основание можно сделать 400 мм в ширину. А под два швеллера по 140 мм я закладываю фундамент шириной 0,5 м.
- Длина фундамента обычно составляет 1/2 длины откатной части. Так, фундамент под откатные ворота длиной 4 метра должен быть 2 м и более.
Швеллер 200 мм как деталь опорной площадки
Земляные работы
На основании расчетов строится схема фундамента, на которую я ориентируюсь при земляных работах, армировании и бетонировании:
- Для начала осматриваю участок с той стороны, с которой будет находиться откатная створка. При необходимости выравниваю грунт и выкорчёвываю деревья и кустарники, иначе их корневая система довольно быстро разрушит бетонное основание.
Траншея под откатное основание
- Далее с внутренней стороны изгороди выкапываю траншею, размеры которой будут соответствовать размерам фундамента. Углубление под основание можно делать либо прямоугольным, либо П-образным, с двумя гнездами по бокам.
- Дно траншеи засыпаю песком, формируя подушку толщиной до 15 см. Песчаное основание тщательно трамбую.
Закладка основания
Основа под откатные ворота длиной 5 метров должна быть достаточно массивной и выдерживать солидные нагрузки, потому без армирования и правильной бетонировки здесь не обойтись.
Инструкция предполагает выполнение работ по следующей схеме:
- Из арматурного прутка диаметром 12-14 мм свариваю или связываю каркас, габариты которого будут несколько меньше габаритов траншеи.
- Верхние края арматуры привариваю к нижней части опорного швеллера.
- Опускаю металлическую конструкцию в траншею, устанавливая на подпорки из полнотелого керамического кирпича. Тщательно выравниваю каркас, ориентируясь на положение швеллера – он должен быть идеально горизонтальным и плотно примыкать к опорному столбу забора.
Швеллер с арматурой в траншее
- Готовлю бетон из 1 части цемента марки не ниже М300, 3 частей песка и 4 частей щебня. Развожу раствор водой до умеренной консистенции и выполняю заливку траншеи, стараясь заполнить ее таким образом, чтобы под швеллером не было пустот.
- Заливку лучше всего выполнять послойно: я обычно заполняю траншею частями по 1/4 с последующим уплотнением штыкованием.
Бетон лучше всего заливать послойно
Монтаж ворот можно проводить уже через 10 -15 дней после заливки: в отличие от распашной конструкции, здесь нагрузки не смогут сильно повредить фундаменту. Но нужно помнить, что дол полного отвердения бетона лучше не использовать основание «в штатном режиме».
Как и в случае с распашными воротами, установку фундамента можно проводить либо с использованием винтовых свай, либо путем монтажа опорной площадки из швеллера на железобетонные столбы, заглубленные в грунт.
Впрочем, эти методики используются редко, поскольку при всей их трудоемкости они обеспечивают избыточный запас прочности. Так что для обычных откатных ворот вполне достаточно технологии, описанной выше.
Если постараться и выставить каркас по уровню, получается идеально ровно
https://youtube.com/watch?v=M0SKzsaBeII
Изготовление бетонного основания
Разметка ямы под фундамент для откатных ворот
В стороне отката ворот, начиная от края проема, вдоль забора отложите расстояние равное половине ширины проезда (это размер бетонного основания в длину). Отступите от плоскости забора примерно 500 мм в глубину территории, по всей длине этого отрезка, и Вы получите периметр ямы, необходимой для изготовления фундамента откатных ворот.
Если столбы забора не могут быть использованы в качестве опорных для откатных ворот – надо с противоположной стороны проема, напротив ямы под бетонное основание, разметить яму под ответный столб. Яма должна быть расположена таким образом, чтобы установленный в ней столб мог примыкать к линии забора изнутри, не заужая проем.
Если ворота будут автоматизироваться, то нужно предусмотреть возможность прокладки кабеля под проезжей частью между столбами. Для этих целей используйте металлическую или пластиковую трубу с внутренним диаметром не менее 25 мм.
Выемка грунта
Грунт вынимается на глубину, превышающую глубину промерзания, не менее 200 мм. Для Подмосковья глубина промерзания – 1,5 м., соответственно глубина ямы под фундамент – не менее 1,7м.
Изготовление закладного элемента
Для изготовления закладного элемента Вам потребуется швеллер 16, длинной равный длине ямы под бетонное основание, и арматура d 12 для связей и арматурной решетки. Сначала к заготовке из швеллера привариваем отрезки арматуры или уголки, в длину приблизительно по 1500 мм.
Далее привариваем поперечные связи из той же арматуры.
Установка закладного элемента в готовую яму
Получившуюся конструкцию опускаем в яму арматурой вниз и фиксируем так, чтобы боковая поверхность швеллера вплотную прилегала к имеющемуся столбу забора. Тело швеллера должно располагаться строго горизонтально (используйте уровень) и параллельно линии движения ворот.
Особое внимание стоит обратить на уровень расположения верхней плоскости закладного элемента относительно уровня дорожного покрытия в проеме ворот. От того, на каком уровне, по высоте будет установлен закладной элемент, зависит зазор от дорожного полотна до нижней кромки ворот
Если закладной элемент установлен вровень с уровнем дорожного покрытия, то при использовании регулировочных площадок, минимальный зазор под воротами (расстояние от дорожного покрытия до нижней кромки полотна ворот) составит 100-110 мм. Увеличить зазор на несколько сантиметров при помощи регулировочных площадок возможно, а уменьшить зазор уже не получится (при условии сохранения технологичности крепления опорных роликов).
В случае если стандартный зазор в 70-100 мм Вас не устраивает, устанавливать закладной элемент необходимо по уровню ниже проезжей части на желаемое расстояние.
Отдельно хочется остановиться на случаях, когда столбы забора нельзя использовать, как опорные для откатных ворот или же когда верхняя кромка ворот декорируется «короной» или пиками, а так же на случаях, когда есть необходимость установки двух опорных столбов.
Два опорных столба рекомендуется устанавливать на глухие откатные ворота, перекрывающие проем более 4500 мм, для увеличения стабильности полотна откатных ворот при парусных нагрузках, в период открывания-закрывания.
Необходимо подготовить один или два опорных столба, в зависимости от случая, который соответствует ситуации (слабые столбы или широкие ворота). Размер столбов должен быть на 50 мм больше высоты от фундаментного основания до верхней кромки ворот. Готовые столбы (или столб) устанавливают в яму и связывают с закладным элементом так, как показано на рисунке.
Закладная деталь для откатных ворот с двумя опорными столбами.
Заливка ямы бетоном
После того как Вы установили закладной элемент, необходимо залить яму бетоном. Уровень бетона в яме не должен покрывать поверхность закладного элемента. После того, как Вы залили закладные бетоном, необходимо дать время бетону застыть, не менее 6 суток.
Какие преимущества имеют откатные ворота
Откатные ворота являются одним из наиболее популярных типов ворот благодаря своим множественным преимуществам.
- Предлагают удобство в использовании, поскольку не требуют много пространства для открытия и закрытия
- Подходят для участков с неровной поверхностью, так как откатные ворота не нуждаются в выравнивании поверхности
- Могут быть установлены на неровных и наклонных поверхностях, что не всегда возможно с другими типами ворот
- Не требуют больших площадей, чтобы открыть или закрыть, что позволяет использовать участок более эффективно
- Могут быть сделаны из различных материалов, включая сталь, алюминий, дерево и другие, что позволяет выбирать подходящий дизайн и цвет
- Могут быть автоматизированы с помощью электропривода, что увеличивает удобство использования
Инструкция по установке откатных ворот может варьироваться в зависимости от производителя и модели, но в общем случае процесс установки будет выглядеть примерно так:
- Определить место установки ворот, учитывая размеры участка и конструктивные особенности
- Выбрать подходящую модель ворот, учитывая материал, цвет и дизайн
- Подготовить поверхность для установки ворот, сделав необходимые выравнивания и укрепления
- Установить раму ворот, закрепив ее на фундаменте или на другом устойчивом основании
- Установить направляющие рельсы, которые будут использоваться для перемещения ворот
- Установить крепежные элементы для фиксации ворот на направляющих рельсах
- Установить автоматический привод, если это необходимо
- Протестировать работу ворот, убедившись в их правильном функционировании
Установка откатных ворот может быть сложной и требовательной к опыту, поэтому, если вы не имеете достаточного опыта в установке ворот, рекомендуется обратиться к профессионалам. Они смогут обеспечить качественную установку ворот и гарантировать их безопасность и долговечность.
Если вы все же решили установить вороты самостоятельно, не забывайте о следующих важных моментах:
- Убедитесь, что участок, на котором будут установлены ворота, соответствует требованиям безопасности и правилам установки ворот
- Перед началом установки прочтите инструкцию, предоставленную производителем, и следуйте ее рекомендациям
- При установке ворот используйте только качественные материалы и инструменты, чтобы обеспечить безопасность и надежность конструкции
- При установке автоматического привода убедитесь, что он соответствует требованиям безопасности и установите все дополнительные системы безопасности, которые могут потребоваться
- После установки регулярно проводите техническое обслуживание ворот, чтобы обеспечить их долговечность и правильную работу
Монтаж роликовых тележек к швеллеру
Монтаж роликовых тележек
Роликовые тележки можно назвать самым важным механизмом, так как они должны выдерживать нагрузку всей конструкции, поэтому крепить их к швеллеру следует максимально надежно. Пластины для крепления роликов необходимо приварить к швеллеру. Все делают максимально ровно и в одной плоскости, чтобы ворота свободно двигались. Чтобы ровно их выставить, вы можете воспользоваться лазерным указателем или натянутым шнуром. Другой вариант – провести параллельную линию на фундаменте, которая будет касательной линией к краю пластины. Приваривать пластины следует посередине швеллера. Для этого отступите 15 см от края, ближе к проему и зафиксируйте первую пластину. Вторая пластина крепится на 10 см от противоположенного края.
Установленная роликовая опора
Теперь нужно закрепить роликовые тележки на пластине. Обычно они соединяются при помощи болтов и гайки. Затянуть их нужно надежно и установить ворота. Проверьте плавность хода, проведите контрольные замеры и отрегулируйте положение роликовых опор, чтобы выставить ворота идеально ровно. Для этого можете воспользоваться шнуром, который необходимо натянуть вдоль линии открытия ворот, на расстоянии 20 см от поверхности и 3 см от второго столба. Шнур будет служить ориентиром, который поможет выставить ворота идеально ровно.
Инструкция по установке откатных ворот своими руками
Ворота, которые имеют механическую систему откатывания, на самом деле представляют собой сложную конструкцию. Именно поэтому всю работу по установке подобной системы ворот доверяют специалистам, хотя в некоторых случаях при соблюдении всех правил и умении пользоваться инструментами, всё можно сделать и своими руками. В итоге качество работы по установке ворот будет зависеть от усердия и опыта человека.
Первым делом, перед тем как приступить к установке откатной системы важно ознакомиться со всеми техническими требованиями. Без соблюдения основных правил, даже небольшая ошибка может привести к нарушению системы отката
