Самостоятельное изготовление откатных ворот — порядок действий

Необходимые инструменты для работы

Инструменты для установки откатных ворот

Приспособления для изготовления и установки металлоконструкций есть почти у всех, кто занимается строительными работами, в ином случае их берут в аренду.

Комплект инструмента:

  • лом, лопаты штыковые и совковые, кельма, ведра, носилки;
  • болгарка с кругом по стали и зачистным диском;
  • бетономешалка;
  • сварка и к ней расходные материалы;
  • шуруповерт, дрель;
  • лестница-стремянка;
  • уровень, отвес, строительный угольник, рулетка от 5 м;
  • молоток, плоскогубцы, керн.

В каждом конкретном случае список приспособлений может быть увеличен. Например, если в земле будут корни кустов или деревьев, дополнительно понадобится топор.

Роликовые опорные каретки – основа работы сдвижных ворот

Правильный подбор для сдвижных ворот именно этих деталей наравне с качественным монтажом является залогом долговечной и безотказной работы всей конструкции.

Конструкция и особенности

Основа каретки – цельная стальная плита. Это объединяет абсолютно всех производителей.

Уже к ней прикреплены закрытого типа усиленные подшипники. В них используют низкотемпературные сорта смазок.

Это обусловлено тем, что не возникает потребности участия подшипника при высоких оборотах вращения, поэтому температура не успевает существенно повышаться.

Сама тележка имеет 8 роликов, расположенных вдоль четырьмя парами. Такая конструкция способствует тому, что обеспечивается саморегулируемость, и в любой момент времени, в каждой точке движения в контакт с направляющей вступают не меньше шести штук роликов каретки.

Цельно изготовленная система с роликами прикрепляется к платформе, фиксация осуществляется с помощью специального стопорного кольца.

Платформа имеет от четырех до шести технологических отверстий, через которые и происходит крепление к закладной (фундаменту).

Вместе с направляющей каретки воспринимают основную нагрузку от всего полотна ворот. С их помощью обеспечивается тихое и легкое перемещение подвижной створки.

Для удобства установки каретки могут выпускаться в разных вариантах – с малым и большим основанием. Это не влияет на выполнение комплектующими своих функций.

Уменьшение основания позволяет использовать больше возможностей при регулировке – в двух плоскостях, причем не только во время осуществления монтажа, но и при эксплуатации.

Малое основание позволяет приваривать каретку прямо к закладным, находящимся в бетоне. При этом такой вид каретки дает возможность выдерживать значительные нагрузки, чем при использовании основания большей площади.

Классификация

Подразделяются роликовые опоры по двум основным признакам – материалу исполнения и весу самих ворот, который является предельным для конкретной модели.

Вес может варьироваться довольно существенно – для створок до 400, 800 кг и более. Вес частных ворот редко превышает 800 кг.

Два вида роликов – металлические и пластиковые (полимерные) изготавливаются всеми производителями.

Металлические ролики для откатных ворот

Для производства стальных колесиков используют высокоточное оборудование, исключающее какое бы то ни было отклонение в габаритных размерах, четкость которых способствует точности сопряжения с другими деталями.

Сталь, являющаяся сама по себе очень прочным материалом, сверху дополнительно имеет гальваническое покрытие, которое может оградить этот технологически необходимый компонент от неблагоприятных воздействий окружающей среды.

На оси колеса располагается особая дистанционная втулка, наличие которой способствует уменьшению вибрации, а также нагрузок, возникающих при сильном боковом ветре, тем самым защищая подшипник.

Полимерные ролики для откатных ворот

Каретки, в которых использованы различные полимеры для изготовления колесиков, также пользуются большой популярностью и широко распространены.

В составе полимера находится специальное связующее вещество. Его применение позволяет существенно уменьшить трение во время процесса качения, вследствие чего створка ворот катится намного легче и мягче.

Одновременно это вещество укрепляет сам материал, значительно повышая его прочность. Выполняются ролики так, чтобы максимально увеличить площадь контакта с консолью, при этом их форма и конструкция позволяют равномерно и точно распределять действующие на подшипник нагрузки.

Из чего складывается цена на гаражные автоматические ворота? Приведем несколько примеров.

В этой статье рассказано, как изготавливается автоматический шлагбаум своими руками.

Роль демпфера выполняет дистанционная осевая втулка. Ее применение позволяет дополнительно защитить подшипник и уменьшить вибрации, которые могут возникать при сильном ветре.

Специальные полимеры в составе роликов по своим свойствам – диэлектрики, поэтому при монтаже исключается возможность даже случайного прожига.

Диапазон температур, при которых возможно их использование, очень широк – от -80 до +100° С. Поэтому такие детали можно ставить в любом регионе, включая те, в которых наблюдаются наиболее сложные погодные и климатические условия.

Как изготавливаются рельсовые откатные ворота своими руками: порядок действий

Подобная конструкция получила достаточно большое распространение благодаря своей простоте и доступности. Система предполагает наличие специального рельса, закреплённого на поверхности земли, и роликов, прикреплённых к нижней части ворот. Во время открытия створка смещается по рельсу на требуемое расстояние. Предлагаем разобраться, каким образом монтируется подобная конструкция.

Ролики движутся по специальному наземному рельсу

Необходимые для работы инструменты и материалы

Для монтажа следует иметь в наличии:

  • сварочный аппарат;
  • пилу;
  • болгарку;
  • шуруповёрт;
  • ручной слесарный инструмент.

Для изготовления сдвижной рельсовой конструкции потребуется профильная труба различного сечения, материал для полотна, крепёжные элементы, фурнитура, бетонный раствор.

Количество материала, требуемое для откатной системы, зависит от дизайна и размера ворот

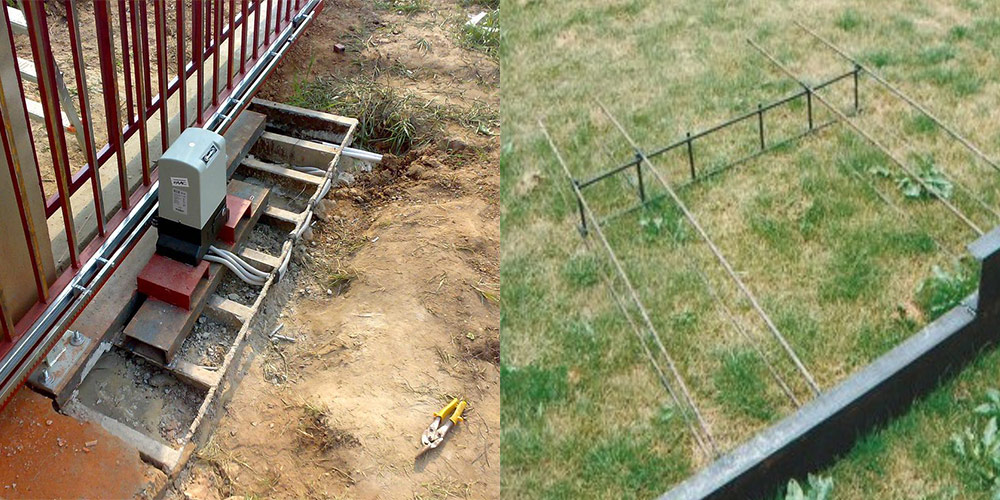

Подготовка основания для двигательного механизма

Основание формируется с внутренней стороны участка вдоль забора. Для фундамента готовится котлован шириной 0,5 м и глубиной 1,5-2 м. Последний параметр зависит от глубины промерзания грунта. Длина траншеи для откатной системы равняет удвоенной ширине ворот.

На дне траншеи формируется подушка из щебня либо смеси, состоящей из гравия и песка. Выполняется армирование. Для изготовления каркаса преимущественно используется арматура диаметром 10 мм. Производится заливка бетонной смеси, состоящей из одной части цемента, двух песка и четырёх щебня. Заливку производят постепенно, не допуская изменения положения установленных элементов.

Заливка бетонного раствора для бетонного основания выполняется постепенно

Установка опорных столбов и монтаж направляющих

После высыхания бетонного раствора приступают к монтажу направляющих и установке опорных столбов. Рельс должен располагаться горизонтально и параллельно ограждению. Чтобы обеспечить требуемое пространственное положение элемента, вдоль бетонного основания натягиваем нить. К бетонному основанию прикручиваем направляющую для откатной конструкции.

Рельс следует надёжно зафиксировать

Установку опорных столбов выполняем в следующей последовательности:

ИллюстрацияОписание действия
Выполняем разметку, определяя диаметр и местоположением под опорные элементы. Они должно располагаться достаточно близко к сформированному основанию.
Производим выемку земли на нужную глубину с учётом уровня промерзания грунта и эксплуатационной нагрузки. Установленные опорные столбы должны выдержать откатные ворота с учётом ветровой нагрузки.
Монтируем опорные столбы. С помощью уровня тщательно контролируем их пространственно положение во всех плоскостях. Для фиксации опор используем бетонный раствор.

Изготовление полотна откатных ворот

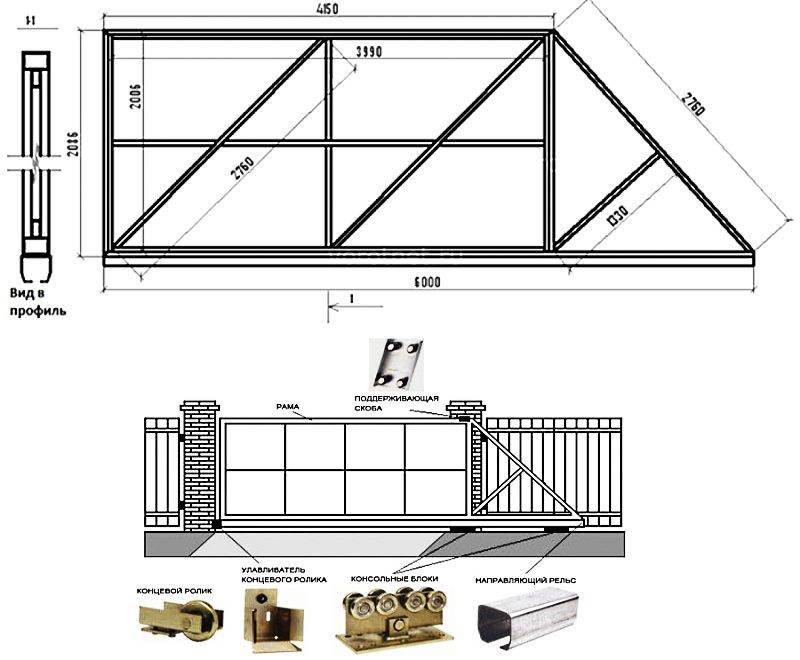

Если нет готового полотна откатных ворот, руководствуясь чертежом, изготавливаем его своими руками. Работы следует выполнять в горизонтальной плоскости, разложив элементы конструкции на ровной поверхности. Сначала свариваем каркас, а затем к нему крепим облицовочный материал.

Положение каждого элемента должно быть тщательно выверено

Установка конструкции и фурнитуры

Изготовив ворота, приступаем к их установке. Для этого:

ИллюстрацияОписание действия
К нижней части полотна крепим ролик. Способ крепления зависит от конструктивных особенностей выбранной фурнитуры.

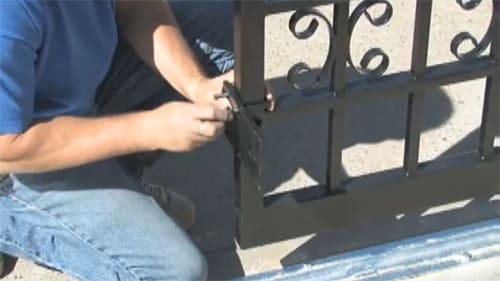

Крепим ограничители, которые не позволят створке сместиться дальше столбов, и элементы запорной системы. Замок должен иметь подходящее конструктивное исполнение. Если система двустворчатая, можно к каждой створки приварить уши для навесного замка. Полотно устанавливаем на направляющий рельс и проверяем работоспособность собранной конструкции.

Изготовление бетонного основания

Разметка ямы под фундамент для откатных ворот

В стороне отката ворот, начиная от края проема, вдоль забора отложите расстояние равное половине ширины проезда (это размер бетонного основания в длину). Отступите от плоскости забора примерно 500 мм в глубину территории, по всей длине этого отрезка, и Вы получите периметр ямы, необходимой для изготовления фундамента откатных ворот.

Если столбы забора не могут быть использованы в качестве опорных для откатных ворот – надо с противоположной стороны проема, напротив ямы под бетонное основание, разметить яму под ответный столб. Яма должна быть расположена таким образом, чтобы установленный в ней столб мог примыкать к линии забора изнутри, не заужая проем.

Если ворота будут автоматизироваться, то нужно предусмотреть возможность прокладки кабеля под проезжей частью между столбами. Для этих целей используйте металлическую или пластиковую трубу с внутренним диаметром не менее 25 мм.

Выемка грунта

Грунт вынимается на глубину, превышающую глубину промерзания, не менее 200 мм. Для Подмосковья глубина промерзания – 1,5 м., соответственно глубина ямы под фундамент – не менее 1,7м.

Изготовление закладного элемента

Для изготовления закладного элемента Вам потребуется швеллер 16, длинной равный длине ямы под бетонное основание, и арматура d 12 для связей и арматурной решетки. Сначала к заготовке из швеллера привариваем отрезки арматуры или уголки, в длину приблизительно по 1500 мм.

Далее привариваем поперечные связи из той же арматуры.

Установка закладного элемента в готовую яму

Получившуюся конструкцию опускаем в яму арматурой вниз и фиксируем так, чтобы боковая поверхность швеллера вплотную прилегала к имеющемуся столбу забора. Тело швеллера должно располагаться строго горизонтально (используйте уровень) и параллельно линии движения ворот.

Особое внимание стоит обратить на уровень расположения верхней плоскости закладного элемента относительно уровня дорожного покрытия в проеме ворот. От того, на каком уровне, по высоте будет установлен закладной элемент, зависит зазор от дорожного полотна до нижней кромки ворот

Если закладной элемент установлен вровень с уровнем дорожного покрытия, то при использовании регулировочных площадок, минимальный зазор под воротами (расстояние от дорожного покрытия до нижней кромки полотна ворот) составит 100-110 мм. Увеличить зазор на несколько сантиметров при помощи регулировочных площадок возможно, а уменьшить зазор уже не получится (при условии сохранения технологичности крепления опорных роликов).

В случае если стандартный зазор в 70-100 мм Вас не устраивает, устанавливать закладной элемент необходимо по уровню ниже проезжей части на желаемое расстояние.

Отдельно хочется остановиться на случаях, когда столбы забора нельзя использовать, как опорные для откатных ворот или же когда верхняя кромка ворот декорируется «короной» или пиками, а так же на случаях, когда есть необходимость установки двух опорных столбов.

Два опорных столба рекомендуется устанавливать на глухие откатные ворота, перекрывающие проем более 4500 мм, для увеличения стабильности полотна откатных ворот при парусных нагрузках, в период открывания-закрывания.

Необходимо подготовить один или два опорных столба, в зависимости от случая, который соответствует ситуации (слабые столбы или широкие ворота). Размер столбов должен быть на 50 мм больше высоты от фундаментного основания до верхней кромки ворот. Готовые столбы (или столб) устанавливают в яму и связывают с закладным элементом так, как показано на рисунке.

Закладная деталь для откатных ворот с двумя опорными столбами.

Заливка ямы бетоном

После того как Вы установили закладной элемент, необходимо залить яму бетоном. Уровень бетона в яме не должен покрывать поверхность закладного элемента. После того, как Вы залили закладные бетоном, необходимо дать время бетону застыть, не менее 6 суток.

Виды откатных ворот

Существует три вида рассматриваемого изделия:

  1. Консольный тип. При таком виде откатных ворот направляющая устанавливается внизу полотна ворот, верх же остается ничем не ограничен. Створка ворот двигается над землей, не касаясь дорожного покрытия.
  2. Подвесной тип. Створка ворот подвешивается к верхней направляющей, что ограничивает высоту автотранспорта, заезжающего во двор.
  3. Ворота на колесиках. Это самая простая конструкция, в которой несущий рельс устанавливается в проеме ворот, колесики монтируются непосредственно на полотно створки.

Самой практичной и популярной конструкцией признаны откатные ворота консольного типа – позволяет заезжать на территорию дома транспорту любых габаритов, механическая составляющая конструкции вынесена за пределы въездного пространства, за механизмом не требуется ухаживать каким-то специфическим образом.

Популярность откатных ворот

Наиболее востребованным до сих пор остается распашной вариант. Но раздвижные аналоги становятся все более популярными и на сегодняшний день они встречаются намного чаще, чем в прежние времена. Однако их цена все еще не самая низкая, что и определило вторые позиции в списке лидирующих конструкций.

Основные плюсы откатных ворот:

  • Они занимают минимальную площадь, нужно лишь освободить участок вдоль забора по одной из сторон от проема;
  • Простое управление;
  • Отличные внешние характеристики.

Основная сложность при монтаже своими руками заключается в необходимости приобретения комплекта фурнитуры, что повлечет за собой дополнительные затраты.

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

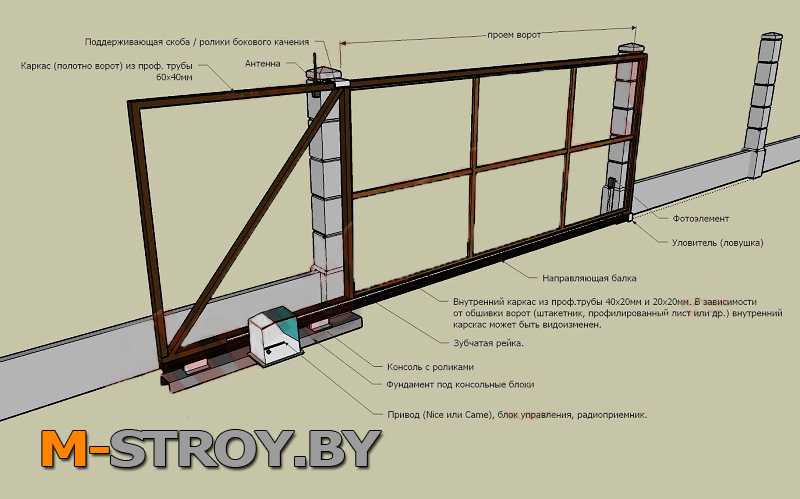

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

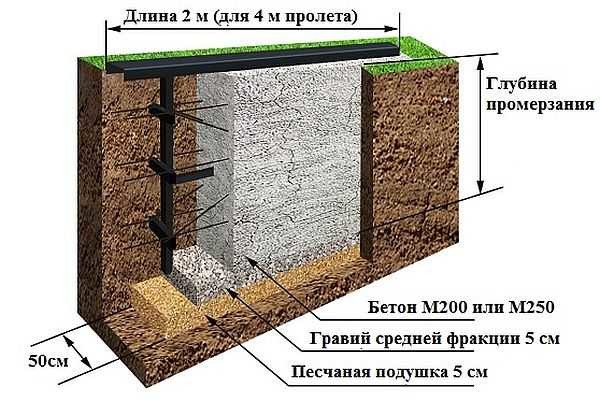

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

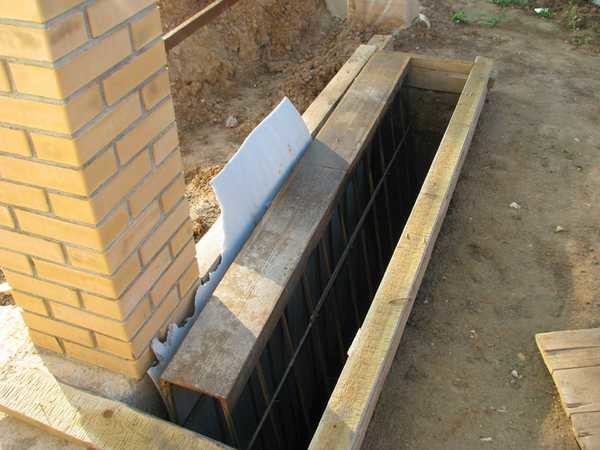

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер  (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение  — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения

Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество  ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Про автоматику распашных ворот читайте тут.

Какие особенности имеют откатные ворота. Что надо знать про общие характеристики конструкции

Откатные конструкции состоят из подвижного полотна, которое перемещается по направлению в сторону к противоположному столбу. Для этого используются роликовые механизмы, их количество отличается в зависимости от типа ворот:

  • консольные;
  • подвесные;
  • рельсовые.

Из перечисленных только первый вариант не имеет поперечных планок сверху проема. Это расширяет возможности: нет ограничений для транспорта по высоте. Также не придется регулярно очищать участок, где установлены ворота, от снега, листьев. При движении полотно фиксирует с помощью улавливателей: верхнего и нижнего. Противоположный край подвижного полотна оказывает сильное воздействие, поэтому здесь должен быть надежный столб. Движение происходит в плоскости, параллельной забору.

Характеристики откатных ворот:

  • размеры могут быть разными, наиболее популярный вариант – от 4 до 6 м;
  • тип управления: ручной, автоматический, последний выбирается чаще, т. к. откатные ворота открываются и закрываются дистанционно;
  • обшивка выполняется из разных материалов, распространен профнастил, евроштакетник и листовая сталь, используется также дерево, сэндвич-панели, кованые элементы, пластизол (листы могут быть покрыты полиэфиром, встречаются гладкие и гофрированные материалы).

Обшивка крепится на раме – это могут быть профильные труб разного сечения. Металлические части должны быть защищены: цинковым, полимерным покрытием или краской. Вся конструкция двигается при помощи автоматики, которая подбирается с учетом критерия: чем массивнее ворота, тем мощнее привод.

Что понадобится для сооружения своими руками

После создания чертежа и замеров переходят к приобретению сырья и фурнитуры. Из инструментов не понадобится ничего специфического – необходимый инвентарь найдется дома у любого хозяина.

Выбор деталей для механизма отката

Существует несколько комплектов для изготовления откатной конструкции. Состав набора зависит от ширины проема и массы сооружения:

  • До 400 кг и не шире 4 м;
  • До 600 кг и не шире 6 м;
  • От 600 кг и шире 6 м.

Каждый комплект отличается, поэтому его выбирают в зависимости от своих потребностей. Учитывают материал, из которого будут изготовлены створки. Ведь он непосредственно влияет на массу полотна.

Состав комплекта:

  • Направляющая для установки снизу;
  • Скоба с роликовым механизмом для поддерживания;
  • Роликовые опоры;
  • Подставка для поддержания роликовой платформы;
  • Концевые ролики;
  • Улавливатели снизу и сверху;
  • Заглушки из пластика.

Жесткость направляющей сказывается на ее способности сохранять форму и не изменяться под воздействием внешних факторов. Для высокой прочности производитель использует сталь толщиной не меньше 3,6 мм

При выборе рекомендуется обращать внимание на этот показатель

Конструкция ворот держится на роликовых тележках. Поэтому их подшипники должны быть прочными и надежными.

В магазинах или на сайтах можно обнаружить консольные блоки с роликовым механизмом из пластика. Эти приспособления уменьшают слышимость шумов при перемещении полотна. Любые детали рано или поздно становятся непригодными, поэтому даже подшипники придется со временем заменить.

Перед установкой подшипники вскрывают и изучают уровень смазки. Количество смазывающего вещества сказывается на появлении посторонних звуков при перемещении полотна.

Скоба фиксирует полотно. Для обеспечения прочности и устойчивости скоба должна быть шире 4 мм. В качестве направляющих для нее больше всего подходит резиновый роликовый механизм. Они принимают небольшую нагрузку, но зато каркас конструкции не царапается при использовании. А от этого зависит внешний вид ворот.

Выбирая нижний улавливатель, рекомендуется помнить, что его функционирование возможно только в тандеме с роликовым механизмом. Проверьте, насколько свободно соединение концевика и фиксатора. Ролик, располагающийся на торце, перераспределяет нагрузки при закрытых створках.

От качественности стальной пластины зависит прочность фиксации закрытого полотна. Поэтому она должна быть толще 4 мм. Повысить надежность крепления можно с помощью сварочных работ.

Заглушки можно использовать любые. Основная их функция – предотвращение попадания снега.

Из материалов для отделки полотна можно использовать:

  • Профлист – они легкие и просто крепятся метизами. Их подбирают по разным параметрам: толщине, расцветке, глубине/ширине волновых выступов. Поверхность покрыта защитным слоем, поэтому ограждение будет устойчивым по отношению к ржавчине;
  • Металлические листы – выбирают исходя из размеров и толщины. Материал часто берут для изготовления кованых конструкций;
  • Поликарбонат – позволит создать легкие ворота;
  • Штакетник – поверхность покрывают антисептиком, лаком или красящими растворами. Такое изделие прослужит длительное время и сохранит первозданный вид;
  • Ковка – используют отдельно или комбинируют с поликарбонатом, штакетником и металлом. Кованые детали продаются уже готовые. Поэтому, умея работать со сварочным аппаратом, можно изготовить кованые ворота самостоятельно;

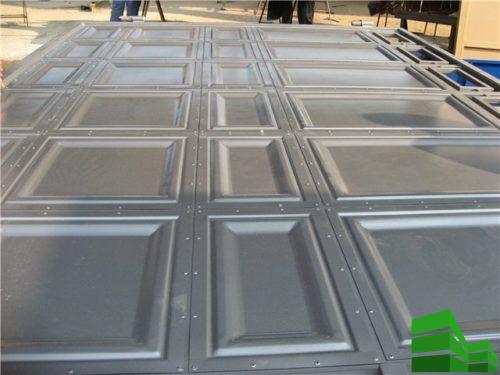

  • Филенка – для ее изготовления стальные листы штампуют. Производители выпускают разные размеры. Фиксируют элементы сварочным аппаратом или метизами.

Какой инструмент и материалы понадобятся

В процессе могут понадобиться следующие инструменты:

  • Лопата, лом, трамбовка;
  • Тары для цемента, песка, щебенки и готового раствора;
  • Сварочное оборудование;
  • Болгарка;
  • Молотки;
  • Шуруповерт;
  • Ключи;
  • Рулетка;
  • Карандаш;
  • Кисти.

Непосредственно для сооружения ворот понадобятся профильные трубы, швеллеры, листы металла, арматура.

Заблаговременно следует подумать о внешнем виде ворот. Необходимо приобрести краску и грунтовые смеси.

Изготовление рельсовых откатных ворот своими руками

Рельсовыми они называются потому, что створки при открывании и закрывании своим нижним краем катятся на роликах по специальному рельсу. Им может служить полудюймовая водопроводная труба, приваренная к более крепкой балке. Ворота могут быть одностворчатыми или двухстворчатыми. Технология их изготовления от этого не меняется, просто перераспределяются некоторые линейные размеры, и удваивается количество опорных роликов.

ФОТО: youtube.comОткатные ворота
ФОТО: youtube.comОткатные рельсовые ворота

Необходимые для работы инструменты и материалы

Для качественной и быстрой работы мастер должен иметь комплект необходимых инструментов и уметь ими пользоваться. В этот набор входят молоток, плоскогубцы, ножницы по металлу, рулетка, электродрель, электрозаклёпочник, сварочный аппарат, гаечные ключи и отвёртки.

Подготовка основания для двигательного механизма

Вдоль линии ворот в грунте проделана узкая щель. В неё укладывается профильная труба сечением 60×60×4 мм и длиной, равной удвоенной длине створки ворот. Затем она заливается бетоном. Конструкция является базой для нижней направляющей.

Установка опорных столбов и монтаж направляющих

На верхней части на рамку ворот приварена полудюймовая труба. Это верхняя направляющая. Она снизу вверх упирается в верхний ролик и не позволяет полотну ворот отклоняться от вертикали.

К верхней полке забетонированной профильной трубы приваривается полудюймовая круглая труба. Это и есть нижняя направляющая, по ней будут кататься опорные роли. Она должна не деформироваться и не изменять свой профиль в течение всей эксплуатации.

ФОТО: youtube.comНижняя направляющая рельсовых ворот

Изготовление полотна откатных ворот

Сначала рама выкладывается из уголков и швеллеров на верстаке. Все прямые углы выверяются по угольникам и прихватываются сваркой. Выкладывается и вымеряется четвёртый угол и тоже прихватывается сваркой. Промеряются диагонали прямоугольной рамы и, при необходимости, производится выравнивание. После этого выполняется окончательная сварка. В соответствии с чертежами устанавливаются диагональные растяжки и вертикальные поперечины. Всё приваривается. По окончании сварки швы зачищаются болгаркой, и всё изделие покрывается краской.

ФОТО: youtube.comИзготовление рамы воротФОТО: youtube.comОкраска рамы ворот

Когда рама полностью сварена и покрашена, на неё укладываются листы профнастила. Его можно крепить точечной сваркой, болтиками и заклёпками. В этом случае используют электрозаклёпочник.

ФОТО: youtube.comКаркас ворот, обшитых профнастилом

Установка конструкции и фурнитуры

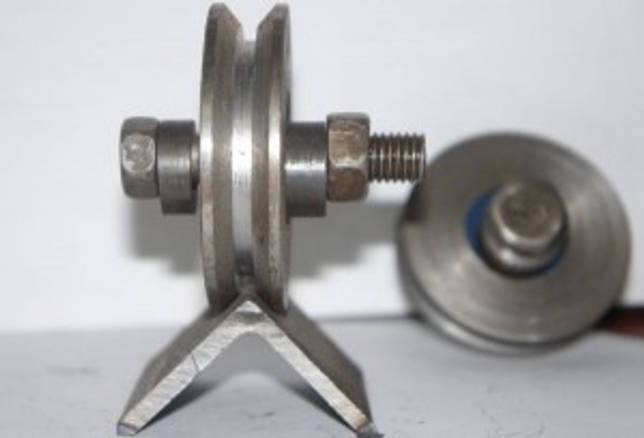

Створки ворот катятся по нижней направляющей на роликах. Для их установки сооружается несложная конструкция под названием «каретка». На одну створку устанавливают две каретки с роликами.  По одному ролику ставится сверху для удерживания створки ворот от наклона.

ФОТО: youtube.comОпора с роликом для рельсовых воротФОТО: youtube.comРолик, на котором катится створкаФОТО: youtube.comВерхний ролик

Все элементы конструкции покрываются антикоррозионной краской, они должны работать в любое время года как в мороз, так и в жару.

Статья по теме:

Достоинства и недостатки откатных ворот

Откатные ворота без проблем открываются зимой

Выездные конструкции устойчивые, т. к. нет горизонтальных и вертикальных петель, на которые рассчитана нагрузка. Масса полотна передается на фундамент, поэтому надежность не снижается со временем, независимо от негативных факторов.

Другие преимущества:

  • компактное открывание;
  • независимость от снеговых заносов;
  • удобство передвижения и бесшумность;
  • обслуживание широких проемов;
  • возможность применения любой зашивки внутри;
  • несложное обслуживание при эксплуатации.

Минусы в том, что широкие и высокие полотна имеют высокую парусность, поэтому конструкцию делают с запасом прочности. Достигается это обустройством мощного основания и монтажом силовой рамы. Недостаток прочности этих конструкций снижает надежность выдвижных ворот.

Если допущены ошибки в расчетах, створка провиснет или перекосится.

Более подробно об электроприводе

Если планируется устанавливать своими руками раздвижные ворота с автоматическим управлением, нельзя забывать о способе крепления узла автоматики. Для этого необходимо закрепить зубчатую рейку на подвижном полотне конструкции. Именно посредством этого элемента осуществляется передача основного нагрузочного усилия от привода воротам.

Подобные конструкции стоят намного дороже, а их подключение своими руками требует определенных навыков. Узел автоматики можно прибрести отдельно. Это означает, что данный механизм не является обязательным для установки. Если выбраны раздвижные ворота со средней балкой, монтаж привода выполняется на том же уровне, что и направляющий рельс, а именно, посередине полотна секции. Для этого в фундамент закладываются металлические столбы нужных размеров.

Общие сведения об откатных воротах

Откатные ворота могут открываться механическим и автоматическим способом

Организуют проезд с помощью металлического каркаса с декоративной вставкой или зашивкой. В фундаменте ставят две опорных балки, на них заводят конструкцию ворот с профильным прогоном (несущим) внизу рамы.

Колесики полностью скрываются в нижнем швеллере, поэтому изделие смотрится аккуратно изнутри и с лицевого бока. Полотно движется в сторону влево или вправо вдоль ограды. Есть конструкция раздвижных ворот, когда присутствуют 2 полотна, разъезжающиеся в стороны от центра.

Способы открывания:

  • механический — хозяин отодвигает створку вручную;
  • автоматический или электрический — на конструкции стоит электропривод, полотном управляют кнопкой на базовой станции или пультом.

Виды конструкций

Учитывая то, что консольная конструкция позволяет не только сделать наиболее приемлемые для установки и эксплуатации ворота, но и оснастить их устройством автоматического открытия, стоит рассматривать именно эту модель. Правда, при этом нужно упомянуть о недостатках других конструкций, чтобы убедиться в правильности выбора.

Подвесной тип позволяет сделать не одну панель створки, а оснастить ее двумя половинками, которые будут открываться в разные стороны. С другой стороны, сразу стоит учесть то, что въезд в усадьбу будет ограничен по высоте габаритами направляющей.

Конструктив

Кроме этого, стоит вспомнить и о том, что все равно придется применять опорные ролики и ограничители для нормального функционирования устройства. В условиях снежных и затяжных зим работа именно опорных роликов будет весьма проблематичной.

Такая же ситуация – и у опорных видов моделей: здесь нужно постоянно следить за состоянием направляющих, очищать их от попадания воды, очищать от льда и снега. В противном случае движение по направляющим будет невозможно.

Что касается консольной конструкции, то здесь даже без установки электрооборудования движение будет осуществляться нормально, без рывков и сбоев, а главное, ни снег, ни лед ей будут не страшны.

Говоря о моделях и конструкциях, стоит рассмотреть и модели, имеющие встроенную калитку. Это решение оптимально с точки зрения удобства: традиционная калитка в виде открывающейся двери, встроенная в рамку каркаса, не выходит за габариты общего полотна, что положительно сказывается на работоспособности системы. Такие варианты наглядно показаны на фото готовых работ.

На фото изображены красивые ворота.

Для кирпичного ограждения

Расчет противовеса

Обычно противовес рассчитывают исходя из длины проема:

Если имеется дефицит места, то минимально возможная длина противовеса для нормальной работы ворот будет 33%, меньше уже нельзя — ворота будут тяжело «ходить».

1/3 либо ½. Если взять 5 –ти метровый проем, то получается, что общая длина конструкции составит 7,5 метров. Противовес будет опираться на ролики и выходить за проем на 2,5 метра.

Специалисты по установке таких конструкций, как сдвижные ворота, рекомендуют устанавливать квадратный противовес – его можно сделать размером 1/3 длины проема. Если противовес треугольный – то ½.Форма треугольника «съедает» вес – поэтому если такой противовес будет короткий, то он просто не потянет ежедневные нагрузки. Ролики будут быстро изнашиваться: при сроках эксплуатации 10 лет они могут выходить из строя через 2-3 года, если противовес слишком легкий.

Как определить действующие нагрузки на конструкцию фундамента

На основания, устроенные под откатные ворота всех типов, действуют два вида нагрузки — статическая (общая масса системы) и динамическая (ветровая). Весовая составляющая определяется путем умножения тяжести единицы измерения на весь объем.

Например, вес рамы ворот получается путем умножения массы одного метра уголка или трубы, из которых она сделана, на длину периметра. Если рама размером 4 х 2 м сварена из уголка 40 х 40 х 4 мм, то ее вес составит 29,04 кг. Столбы для откатных ворот, отлитые из бетона марки В30 размером 30 х 30 х 1700 см, «потянут» 309 кг каждый. Таким образом, при наличии двух бетонных опор, заполнении полотна ворот металлопрофилем и наличии электропривода массой 30 кг суммарный вес воротной системы не выйдет за отметку в 1 тонну.

Воздействие ветра можно снизить, если знать «розу» ветров — направления по сторонам света, в которых ветер дует наиболее часто и сильно. Выяснить эту информацию можно на местной метеостанции. По-другому уменьшить ветровое давление можно, если заменить сплошное заполнение полотна ворот на листы мелкой сетки. «Просматриваемость» двора немного увеличится, зато «парусность» ворот снизится в разы.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
