Укладка электрического теплого пола под плитку
Чтобы система теплый пол функционировала надежно нужно правильно положить кабель или нагревательный мат, технология укладки которых будет отличаться.
Монтаж кабеля теплого пола под плитку
До начала укладки кабеля, нужно проверить сопротивление кабеля. Затем закрепить на полу специальную ленту с крепежными элементами. Благодаря тому, что крепеж на ленте распложен часто, монтажнику не составит труда расположить кабель на нужном расстоянии друг от друга. Второй вариант – уложить на пол металлическую сетку и крепить кабель к ней с применением пластикового хомута. Причем хомут затягивается не сильно. Такое устройство кабельного пола под плитку удобно тем, что создает дополнительную жесткость.
Греющий кабель располагается на расстоянии 150-200 мм от стены, и 100 мм друг от друга. Укладка обычно выполняется змейкой.
Монтаж матов для теплого электрического пола под плитку
Нагревательные маты проще устанавливать, чем кабель. Чтобы подготовить систему к запуску достаточно только уложить маты на пол, и проверить сопротивление. При этом, в процессе укладки, электрические мат можно укладывать прямолинейно, с поворотом (для этого подрезается несущая сетка) или с разворотом (сетка подрезается и разворачивается). Также путем разрезания сетки можно обходить препятствия (например, подиум).
Требования к расположению мата такие же, как и кабелю, а расстояние между секциями составляет 50-100 мм. Уложенный мат закрепляется скотчем.
Разворот нагревательного мата при укладке электрического теплого пола под плитку
Монтаж электрического теплого пола под плитку
Заливка стяжки под электрический теплый пол под плитку

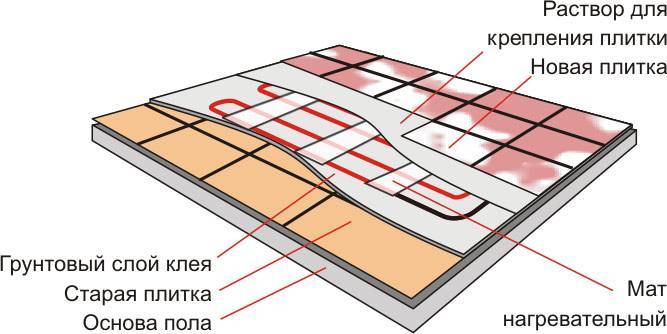

Укладка плитки на электрический теплый пол
Устройство заземления и УЗО для теплых электрических полов обязательно, независимо от места их установки.
Примечание. Что касается установки системы электрический теплый пол в бане или сауне, то среди пользователей нет единого мнения. Часть из них утверждает, что при правильном монтаже допустимо устанавливать систему в любом помещении бани. Часть утверждает, что в мойке установка недопустима. Или же рекомендуют отключать теплый пол в процесс использования мойки/душа. В любом случае, это электричество, поэтому эксплуатация во влажной среде крайне опасна.
Статья по теме: Стеновые панели для кухни: фото настенных декоративных панелей, размеры, под кирпич, вместо плитки, видео
Виды электрических полов
Электрические теплые полы по типу используемого нагревательного элемента делятся на:
- Инфракрасный.
- Кабельный.
Кабельные
Кабельные теплые полы могут быть представлены в виде:
- Нагревательного кабеля.
- Нагревательного мата.

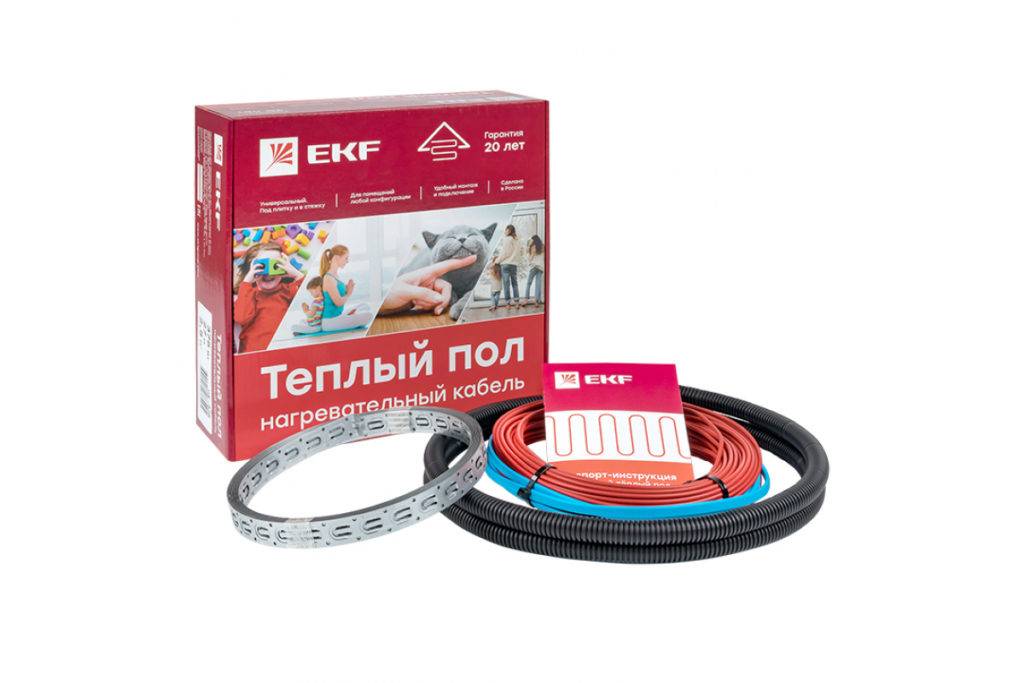

Нагревательный кабель
Резистивный кабель нагревается за счет преобразования электрической энергии в тепловую. Электрический ток проходит по замкнутой цепи кабеля и согласно закону Джоуля сопротивление электрическому току вызывает нагрев кабеля.
Резистивный кабель нагревается независимо от температуры окружающей среды, в результате чего способен обогревать окружающую среду с постоянной мощностью.
Мощность кабеля регулируется электрическим термостатом.
Выбор резистивного кабеля осуществляется в результате теплотехнического расчета.
Расчет мощности кабеля производится на один погонный метр.
Резистивный кабель подразделяется на одножильный и двужильный. Одножильный кабель состоит из одной токоведущей жилы, двужильный – из двух токоведущих жил в одной изолирующей оболочке.

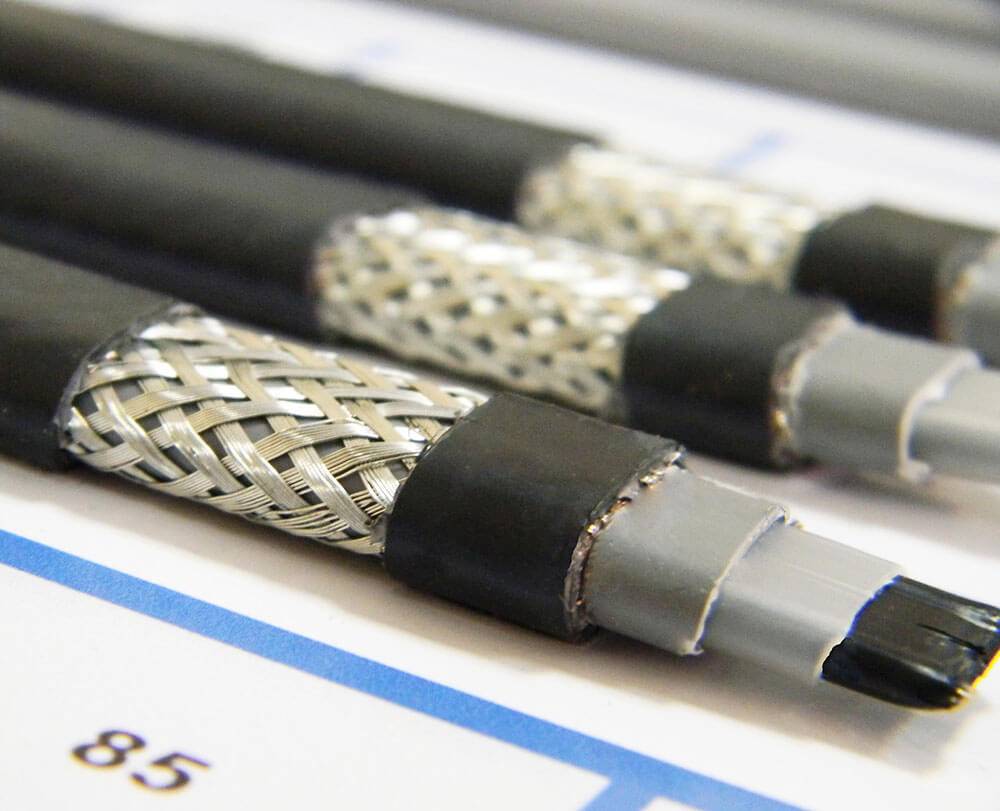

Саморегулирующийся кабель представляет собой две токоведущие жилы, заключенные в полимерную матрицу, сопротивление которой изменяется в зависимости от температуры.
При увеличении температуры матрица расширяется и число токопроводящих связей уменьшается. Это уменьшает ток, проходящий через кабель, и, соответственно, нагрев кабеля.
Саморегулирующийся кабель обладает способностью локального регулирования, при которой температура кабеля будет постоянной по всей длине кабеля.
Конструкция кабеля позволяет разрезать его на отрезки разной длины.
Подключение нагревательного кабеля к терморегулятору производится обычным электромонтажным проводом. Это предотвращает отвод тепла в терморегулятор.
Одножильный кабель подключается к терморегулятору обоими концами, в результате чего один питающий провод получается коротким, а второй длинным.
Двухжильный кабель подключается к терморегулятору одним концом кабеля.

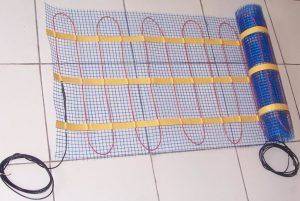

Термомат

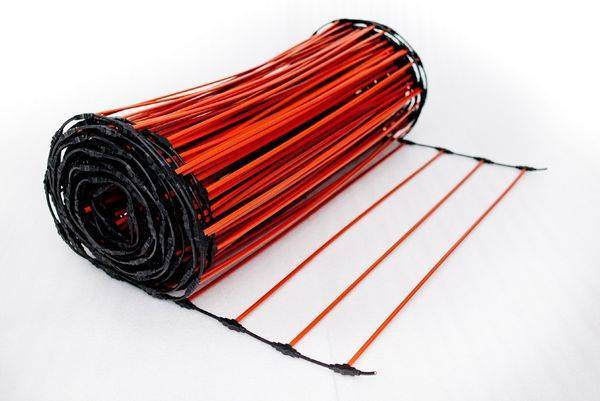

Нагревательные или термоматы представляют собой кабельную систему, в которой резистивный кабель уложен на монтажную подложку с определенным шагом и закреплен на ней.
Монтажная подложка в виде сетки из стекловолокна применяется для монтажа на плиточный клей под плитку мокрым способом, а в виде алюминиевой фольги – под другие виды напольных покрытий сухим способом.
Нагревательные маты упрощают монтаж электрического теплого пола.
Нагревательные маты являются готовым изделием, выпускаются для обогрева 1 кв.м. площади, их применение не требует теплового расчета.
Удельная мощность нагревательного мата составляет 140-160 Вт/м2
Стандартная ширина нагревательного мата составляет 50 см.
Например, при укладке на готовую стяжку под плитку возможен монтаж на плиточный клей слоем 5 мм, что позволяет не уменьшать высоту помещения.
Инфракрасные
Инфракрасный теплый пол представляет собой пленку с медными или серебряными токопроводящими полосами, между которыми расположены карбоновые стержни.
Карбоновые стержни излучают инфракрасные длинные волны длиной 5 — 20 мкм.
Инфракрасные теплые полы могут быть представлены в виде:
- Пленочного элемента.
- Нагревательных стержней.

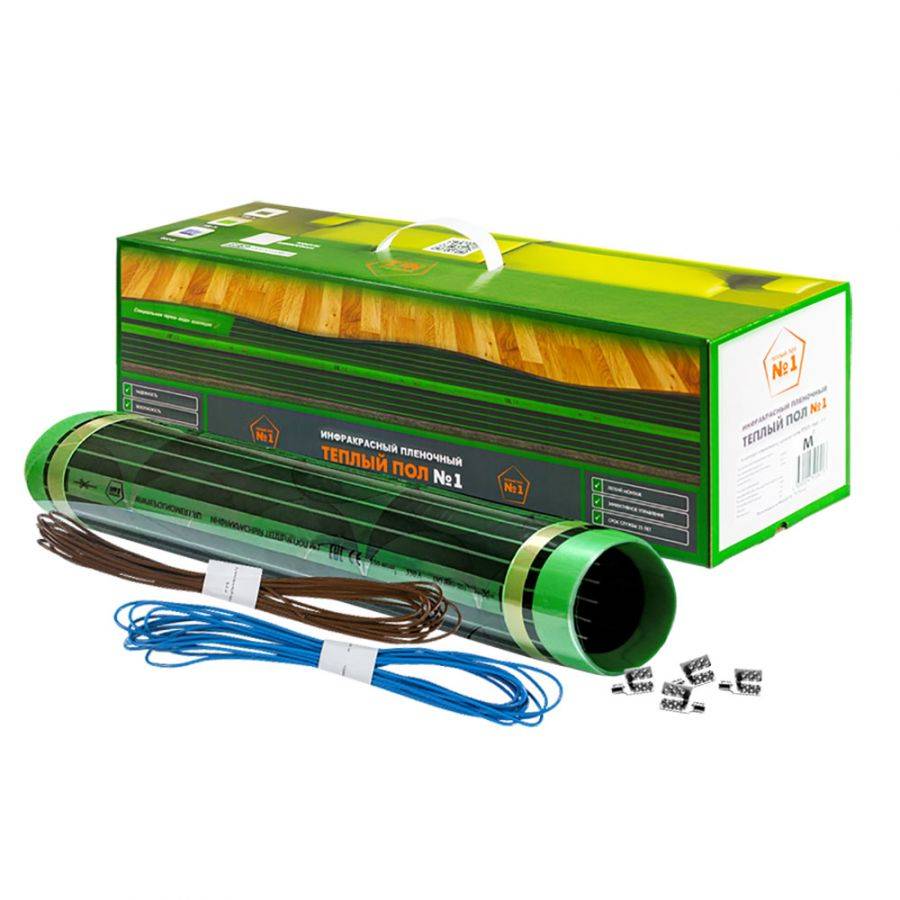

Пленочные элементы
Пленочный инфракрасный пол представляет собой рулонный материал.
В двухслойную полипропиленовую пленку запаивается паста, содержащая карбон.
Пластиковая оболочка устойчива к температурным воздействиям.
Пленочный пол не пересушивает воздух, имеет малую толщину.
Пленочный пол допускается укладывать во влажных помещениях, а также под открытым воздухом.
Мощность пленочного пола составляет 150-220 Вт/кв.м.
Среднее потребление электроэнергии в сутки составляет 40-60 кВт/кв.м.
Максимальная температура на поверхности пленочного пола составляет 50 градусов Цельсия.
Толщина пленочного пола 0,31 – 0,38 мм.
Инфракрасный пленочный пол имеет относительно высокую стоимость.
Ширина элемента составляет 0,5 или 1,0 м. Длина элемента составляет до 15 м.

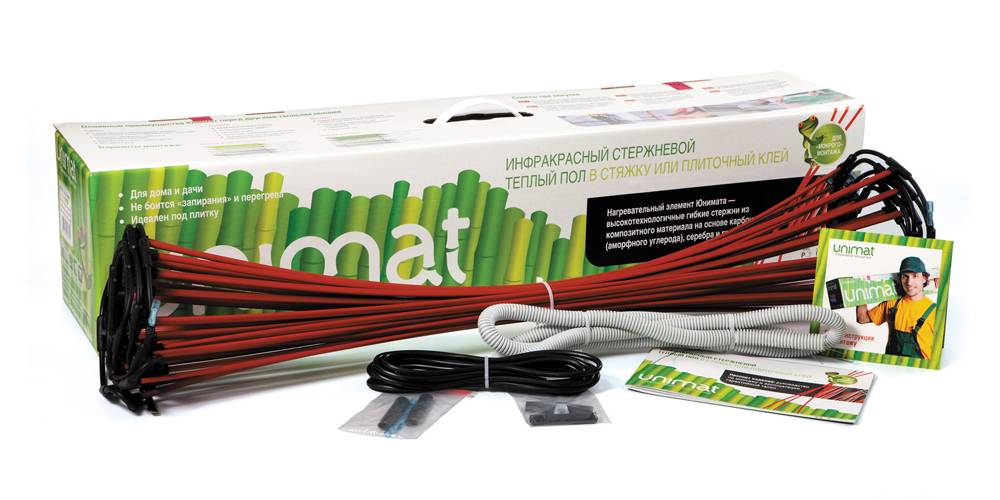

Карбоновые стержни
Стержневые теплые полы представляют собой маты, на которых на расстоянии 9-10 см друг от друга закреплены карбоновые стержни.
Секции стержневого пола подключаются по параллельной схеме независимо друг от друга.
Стержневые полы применяются для всех типов напольных покрытий. Под стержневые полы не требуется укладка подложки.
Потребляемая мощность составляет 140 Вт/кв.м.
Стержни нагреваются до 60 градусов.
Ширина элемента составляет 0,83 м. Длина элемента до 25 м.
Применение в помещениях
Дополнительный обогрев с применением термоматов используют в ванных комнатах, санузлах, на кухнях, в бассейнах и других помещениях с холодными полами.
Такие отопительные системы обладают рядом преимуществ:
- благодаря тому, что нагревательный кабель не контактирует с атмосферой, они не сушат воздух в помещении;
- за счет надежной изоляции электрические теплые полы можно применять в помещениях с любой влажностью;
- благодаря тому, что нагревательные элементы спрятаны в пол, увеличивается полезная площадь комнаты.
Помимо термоматов часто применяются электрические кабели. Они хорошо подходят в тех случаях, когда теплый пол должен выполнять роль основной отопительной системы — к примеру, в загородном доме. Главное в такой ситуации — выбрать достаточно мощный термокабель, который обеспечит хороший прогрев помещения.
Теплый пол на основе термоматов — это эффективная и долговечная система, которая хорошо подойдет для дополнительного обогрева помещения. Она обеспечит комфорт и защитит ноги от переохлаждения. Термоматы достаточно просты в монтаже, и с их укладкой и подключением к электросети можно справиться своими силами.
Основные виды теплых электрических полов
В электрополах могут применяться нагревательные элементы двух типов: кабельные и инфракрасные. По технологии производства такие системы делятся на четыре группы:
Маты. Такие изделия выпускаются в виде эластичных рулонных покрытий. В их внутренней структуре присутствует специальная монтажная сетка, через которую проходят токопроводящие кабели, выделяющие тепло.
Кабели. Представляют собой одно- или двухжильные провода с высоким сопротивлением, которые нагреваются при прохождении тока. Кабельные теплые полы могут быть саморегулируемыми – в них потребление энергии зависит от текущей температуры провода, с увеличением которой растет сопротивление и уменьшается потребляемый ток.
Пленочные нагреватели. Такие системы обогрева представляют собой эластичные полотна, оснащенные инфракрасными нагревательными элементами.
Стержневые электрополы. Основными элементами конструкции являются карбоновые стержни, которые, подобно кабелям, способны генерировать тепловую энергию при подключении к электросети.
Особенности поведения работ
Первое включение системы выполняют после высыхания клея, чтобы убедиться в исправности всех составляющих конструкции.
Приступая к укладке напольной плитки нет необходимости заботиться о сооружении дополнительной стяжки. Кафель или керамогранит кладут непосредственно на теплый пол (мат с двужильным кабелем).
Монтаж системы теплого пола с использованием одножильной конструкции выполняется в строгом соответствии с установленным порядком проведения работ. Подробнее о работах смотрите в этом видео:
https://youtube.com/watch?v=BV7rkrihivs
Термоматы укладываются на расстоянии от стены
Первым делом потребуется подготовить место подключения системы, потом позаботиться от качественной теплоизоляционной подушки. Только после этого можно приступать к разметке, учитывая, что нагревательные маты необходимо укладывать, обеспечив отступ от стен не менее 10 см, а от радиаторов отопления – не менее 15-ти.
Раскраивать мат следует так, чтобы после укладки оба холодные конца подходили к блоку питания. Выполняя предварительную разметку, необходимо расположить термоматы так, чтобы они не попадали под стационарно расположенные мебельные конструкции и бытовую технику. Разрешается устанавливать на теплые полы мебель, установленную на ножки высотой 10 см. О том, как уложить на теплый пол плитку, смотрите в этом видео:
Не повредите кабель при раскрое
При раскрое нельзя повредить кабель, иначе вся система придет в негодность. Запрещается обрезать или укорачивать кабель. Если существует необходимость, то обрезать можно только провод питания.
Эффективность и функциональность системы во многом зависят от наличия терморегулятора и термодатчика. Он должен быть расположен внутри гофрированной трубки, которая находится в специально подготовленной штробе в полу и стене. Следует обязательно закрыть заглушкой конец гофры, чтобы обеспечить защиту кабеля от попадания пыли или влаги из раствора.
На загрунтованную поверхность основания укладывают термоматы, разрезав их соответственно плану раскладки.
Теплый пол и терморегулятор подключают к сети для проверки функциональности перед началом работ с плиткой, а полноценное подключение всей системы разрешается только после полного высыхания плиточного клея.
Что нужно знать про нагревательный элемент кабельного теплого пола
Электрический кабель — это базовый греющий элемент кабельной системы, предназначенной для напольного отопления. В момент приобретения оборудования в первую очередь следует выяснить, какова его мощность на единицу длины. Различные производители и торговые марки предлагают своим клиентам электрокабели с уровнем удельного выделения тепла в диапазоне от 17 Вт/м до 21 Вт/м. Даже минимальное превышение этих показателей считается не только крайне нежелательным, но и небезопасным. В кабельной напольной отопительной системе обычно используют кабель двух видов: саморегулирующийся либо резистивный.
Особенности саморегулирющегося кабеля
Саморегулирующийся кабель сконструирован таким образом, что уровень выделяемого им полезного тепла меняется вместе с температурой в помещении, в котором размещено греющее оборудование. Такие теплые полы можно монтировать непосредственно под напольное покрытие, так как местный перегрев им абсолютно не страшен.
Специфика и устройство резистивного кабеля
Резистивный греющий кабель используют в основной массе электрических теплых полов. Он подходит под разные типы напольного покрытия и классифицируется по следующим параметрам:
1. Конфигурация:
- одножильные имеют 1 металлическую греющую жилу (изготовляется из латуни, оцинкованной стали, нихрома или другого высокопрочного материала) и 2 вывода для монтажа, расположенные с обоих концов кабеля. Снабжаются внутренней изоляцией и специальным экраном, предохраняющим конструкцию от всевозможных механических повреждений и снижающим уровень электромагнитного излучения;
- двужильные состоят из 2 жил (греющая+возвратная либо греющая+греющая), одного монтажного вывода и удобной концевой муфты. Сверху покрываются оплеткой из металла и активным защитным экраном. Схема их укладки значительно проще, нежели у одножильных, но стоимость несколько выше.
2. Толщина:
- тонкие — от 2 до 3 мм — не нуждаются в стяжечной укладке и легко монтируются даже в слой самого обычного плиточного клея;
- толстые — от 4 до 5 мм — для корректной работы обязательно заливаются бетонно-цементным раствором (стяжкой).
3. Общая линейная мощность из расчета на погонный метр:
- кабель активного нагрева — 18–22 Вт/п.м. — имеет высокий показатель КПД и требует интенсивной теплоотдачи. Над ним непременно размещают прослойку из прочного теплоемкого материала высотой не менее 3 сантиметров. При таком варианте монтажа происходит необходимый отбор выработанного кабелем тепла, и система не перегревается даже при постоянной эксплуатации;
- кабель умеренного нагрева — 8–12 Вт/п.м. — прогревается медленно и плавно. Подходит для «сухого» монтажа, для установки без использования цементно-бетонной стяжки и для укладки под напольные покрытия с низкой теплопроводимостью (ламинат, ковролин, линолеум, паркет и пр.).
Оба вида электрического кабеля работают стабильно, долго и надежно. Если система смонтирована и эксплуатируется в строгом соответствии с правилами и нормами, заявленными производителем, срок службы греющего кабеля составляет не менее 50 лет.
Греющий кабель для системы напольного отопления продается на бабине, в виде отдельных секций или специальных матов (рулонов). Маты состоят из теплопроводника, который уложен змейкой и укреплен на основе из стекловолоконной сетки. Такой материал можно легко разрезать на фрагменты, разумеется, не нарушая целостность электрокабеля, и покрыть им плоскости любого размера и формы.
Специфика выбора
Мощность мата
Выражается в Вт/м2. При выборе продукции нужно учитывать специфику помещения, а также цель, преследуемую при обустройстве искусственного подогрева полов. Выбор делается индивидуально для каждой комнаты, поэтому можно говорить лишь о примерных значениях мощности термоматов.
- Создание комфортной температуры – 120.
- Для подогрева полов помещений угловых, на первых этажах – 145±5.
- Если нагревательный мат является единственным источником тепла в комнате – от 180 и выше.
Данные именно ориентировочные. Продукция хоть и обеспечивает равномерное распределение тепла по площади, но специфика ее монтажа такова, что укладка секций на отдельных участках помещения не ведется. Еще один нюанс – уровень теплопотерь в комнате. По вопросу подбора нагревательных матов по мощности целесообразно посоветоваться с профессионалом.
Количество жил кабеля
Принципиальные отличия уже обозначены: разница в уровне электромагнитного фона и удобстве подключения. Зная, для использования в каком помещении приобретается нагревательный мат, решить несложно.

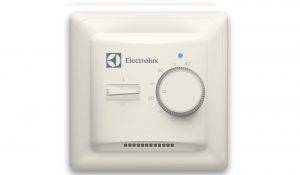

Терморегулятор
Без него маты не монтируются. Задача термостата – регулировать температуру в помещении своевременным отключением/включением нагревателя по сигналу с датчика. В схемах теплых полов используются две разновидности прибора.
- Механический. Стоит дешевле, и это единственный плюс. Желаемая температура выставляется пользователем «на глазок». Погрешности неизбежны, и комфортный микроклимат под вопросом.
- Электронный. В такие блоки «забиваются» нужные параметры, и они сами меняют режим нагрева матов, добиваясь требуемой температуры в помещении. Использование в схеме таких приборов дает неплохую экономию на эл/энергии, чем и окупается их высокая стоимость.
Производитель
Один из сложных моментов. Так как термоматы пользуются все большим спросом, их выпуск наладили не только крупные компании, но и множество мелких фирм. Менеджеры в торговых центрах объективной оценки не дадут – они заинтересованная сторона.
Анализ информации, размещенной на форумах строительной, ремонтной тематики, показывает – наибольшее число хвалебных отзывов заслужили нагревательные маты под марками Thermo (Швеция), De-vi (Дания), ARNOLD RAK и REHAU (Германия), «Теплолюкс» (Россия). Это не единственные изделия данной группы, пользующиеся спросом, но по соотношению качества/долговечности/стоимости они в лидерах.
Важные особенности работ
В одной из статей были рассмотрены виды теплых полов в доме, в частности, водяные и электрические.
Также были указаны их преимущества и недостатки, однако в ней не упоминалось о еще одном преимуществе электрических теплых полов перед водяными – возможность монтажа их самостоятельно.
Чтобы сделать в доме водяные теплые полы нужно большое количество подготовительных работ, также уметь правильно сделать разводку и надежно закрепить трубы, подсоединить их к централизованному отоплению, а затем еще будет масса финишных работ.
Теплые полы же, в которых источником тепла выступает электроэнергия сделать значительно проще, да и подготовительных работ значительно меньше.
Но поскольку существует три вида электрических теплых полов – кабельные, термоматы и инфракрасные, то монтаж их между собой отличается.
Но в целом произвести укладку каждого вида электрических теплых полов самостоятельно вполне возможно.
Выбираем теплый пол
Шаг 1. Определяется тип дома – частный или квартира в многоэтажке. В первом случае рекомендуется использовать водяную систему, а во втором – электрическую.
В частном доме лучше обустраивать водяной теплый пол
Шаг 2. Выбирается система нагрева полов – водяная, кабельная, ИК или в виде матов.
Схема отопления двухэтажного дома с теплыми полами
Шаг 3. Оценивается необходимость обустройства стяжки. Если она уже изготовлена, то выбор делается в пользу ИК полов. Если стяжки нет, то можно остановиться на полу кабельном или сделанном из матов.
Шаг 4. Определяется необходимая мощность системы подогрева. Чем больше помещение, тем выше должна быть мощность системы нагрева.
Мощность теплого пола зависит от мощности помещения
Расчет мощности теплого водяного пола
Шаг 5. Определяется назначение помещения. В ванной комнате и в помещениях с высокой влажностью следует отказаться от использования инфракрасных полов, так как велик риск повреждения обогревательной пленки. А вот кабельный и пол из матов подходят отлично. Матовый пригодится и в том случае, если планируется укладка плитки, а стяжка уже залита.
Теплый пол в ванной
Шаг 6
Важно определиться и с возможностью монтажа системы нагрева. Какие-то виды монтируются проще, какие-то – сложнее
Например, укладывать ИК пленку проще всего, а вот с кабельным или водяным полом придется повозиться, ведь понадобится обустраивать стяжку, а это – дополнительные трудозатраты и серьезный удар по бюджету.
Кабельный теплый пол
Калькулятор длины контура труб теплого пола
Шаг 7. На выбор системы подогрева серьезно повлияет и система отопления дома – централизованная она или автономная. Порой уложить электропол проще, чем купить котел и монтировать водяной подогрев.
Электрокотел для водяного пола
Шаг 8. На выбор системы подогрева окажет влияние и выбранное финишное покрытие пола. С кафелем отлично сосуществуют все виды подогрева основания. А вот линолеум с утеплителем, паркет и теплый пол – не самое удачное сочетание, так как в этом случае полного эффекта от системы нагрева ждать не стоит, а расход энергии возрастет. Эффективнее всего подогрев полов работает в комбинации с ламинатом, плиткой, тонким линолеумом, наливными полами.
Какой тёплый пол лучше — водяной или электрический
Правильный выбор системы подогрева основания – это залог длительной ее службы и хорошего настроения хозяина дома. Чем дольше будет работать система, не требуя ремонта, при этом – и хорошо грея полы в доме, тем уютнее будет жизнь домочадцев!
Подготовка проекта теплого пола
Проектирование – важная составляющая, в данном случае, хороший проект позволяет снизить расходы на покупку материалов и избежать локального перегрева кабеля.
Разрабатывая проект, следует помнить, что под мебель и тяжелые бытовые приборы (например, стиральная машина, холодильник) кабель не укладывается. Это создает дополнительную нагрузку на систему (нагретый воздух будет подниматься не вверх, а возвращаться обратно к источнику тепла), которой можно избежать. По этой же причине, рекомендуется приобретать кровать на ножках. Кроме того, кабель (или мат) следует располагать на расстоянии 150-200 мм от стены. Расстояние между соседними витками составляет не менее 100 мм.
В проекте определяется место установки регулятора тепла. Обычно его монтируют на высоте 900-1 000 мм от поверхности пола. Такое месторасположение будет оптимальным, поскольку регулятором будет удобно пользоваться и не нужно будет штробить большой участок стены для укладки провода, соединяющего регулятор и кабель.
Как произвести монтаж кабельного мата
В состав электрических систем теплого пола входит три составляющих:
- греющий элемент;
- терморегулятор;
датчик температуры.
Укладка матов производится на ровное основание. Причем в данном случае маты могут укладываться непосредственно на старую кафельную плитку. Если же в качестве основания выступает черновой пол, на него необходимо уложить теплоизоляцию, к примеру, листы пенополистирола, и демпферную ленту по периметру. Это позволит использовать систему более рационально, не тратя энергию на обогрев нижнего бетонного перекрытия.
Кабельные маты нельзя укладывать под мебель, если она стоит не на ножках, а также под бытовую технику, так как при нагревании тепло не сможет подняться вверх и вернется к кабелю, что приведет к перегреву системы и выходу ее из строя. Укладывать маты под плитку следует, отступая от стен и мебели 15-20 см.
Плюсы и минусы нагревательных матов
Укладывать матовый пол начинают с монтажа терморегулятора. Для этого в стене специальной насадкой на дрель высверливают круглое отверстие и штробят канавку к полу. В канавку вкладывают шланг датчика температуры, предварительно надев на него гофру. Следует учитывать, что в эту же канавку будут помещаться и провода системы теплого пола.
Технические характеристики кабельных матов
Перед укладкой матов проверяют их работоспособность. Для этого с помощью тестера измеряется сопротивление жил и изоляция.
Показатель первого должен соответствовать паспортным параметрам с допустимой погрешностью на уровне 5-10%. Показатель измерения изоляции должен соответствовать бесконечности.
Теперь раскатывают маты, начиная он стены, на которой установлен терморегулятор. Дойдя до противоположной стены, сетку разрезают, не повреждая кабеля, и поворачивают мат в нужном направлении. В помещениях со сложной геометрией можно срезать кусок сетки, освободив кабель, и уложить его отдельно также в виде змейки.
Установка датчика температуры для кабельного мата
Когда укладка матов завершена, греющие элементы повторно тестируют, а затем устанавливают датчик температуры. Для этого необходимо проложить штробу от стены по полу размером не менее 0,5 м
Важно, чтобы шланг датчика располагался не возле одного отрезка кабеля, а между двумя
Таким образом, показания датчика будут наиболее полно отражать текущую ситуацию. Конец шланга, находящийся в полу, защищается изоляцией от попадания плиточного клея. В конец шланга, заведенного в терморегулятор, вставляется непосредственно сам датчик.
Если на нижней стороне матов нет самоклеющегося слоя, маты закрепляют на полу малярным скотчем, скобами или гвоздями, прибивая ими сетку.
Далее провода матов заводятся в монтажную коробку и подключаются к соответствующим клеммам, а затем проводится тестовое включение системы. Согласно существующим нормам, допустимая температура теплого пола должна составлять 30°С, поэтому на терморегуляторе необходимо выставить именно такой параметр.
Подключение кабельного мата к термостату
Убедившись в исправной работе электрического теплого пола, можно укладывать плитку на клей, специально предназначенный для таких систем. Клей можно наносить непосредственно на маты, однако во избежание повреждения кабеля, его желательно защитить армирующей сеткой.
Следует помнить, что укладывать плитку на маты можно при условии увеличения расхода плиточного клея. Поэтому толщина покрытия вместе с клеем должна превышать 2 см. А эксплуатировать систему теплого пола можно лишь после полного высыхания клея.
Устройство стяжки электрического теплого пола
При расчете высоты (толщины) стяжки нужно исходить из толщины кабеля. Чем он толще, тем больше будет высота стяжки.
Какая толщина стяжки должна быть?
для кабельного пола рекомендуемая высота стяжки – 30-50 мм;
для пола из нагревательных матов – до 30 мм.
Для заливки стяжки можно использовать бетонный раствор, но он долго сохнет и уменьшает высоту помещения. Альтернативный вариант – стяжка пола клеем для плитки.
Устройство стяжки электрического теплого пола под плитку
Многие пользователи отмечают, что при формировании системы теплый пол из нагревательных матов они не делали стяжки, а укладывали плитку прямо на мат. Такой способ укладки оправдан, если делать клеевой слой толщиной в 15-20 мм.
Укладка электрического теплого пола под плитку без стяжки
