Какой вид электрического пола выбрать?
Существует несколько систем электрического обогрева пола, различающихся по виду и компоновке нагревательных элементов.

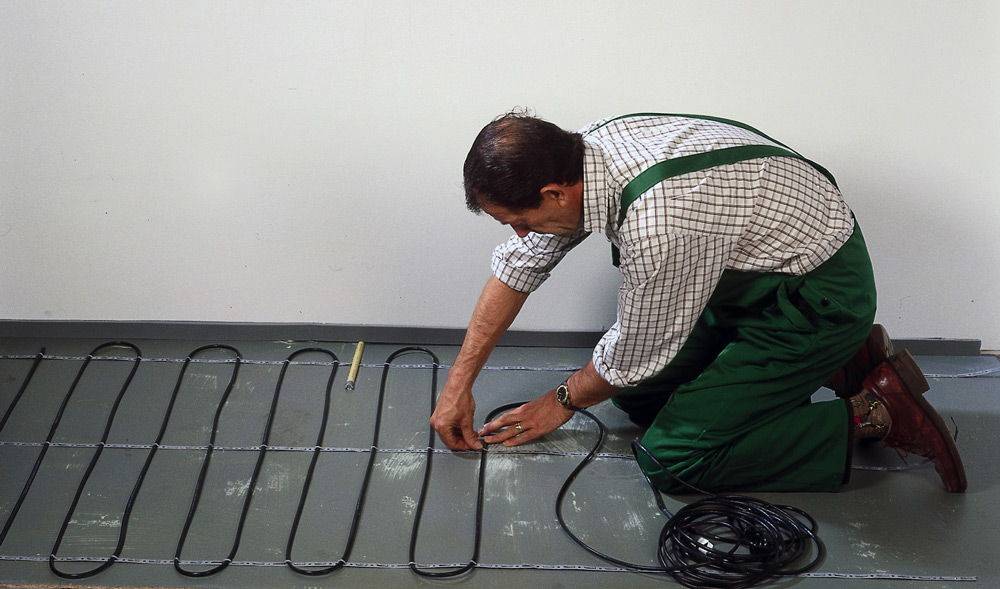

Нагревательные кабели
Это решение – самое недорогое в плане приобретения материала, но наиболее сложное и трудозатраное по монтажу.
Выпускается два вида нагревательных кабелей – одно- и двужильные.
Неудобство одножильных – обязательное условие «закольцованности» контура, когда оба конца кабеля должны быть выведены в одну точку – распределительную коробку. С точки зрения монтажа это далеко не всегда удобно.
Еще один существенный минус – они работают по резистивной схеме, подобно обычной нагревательной спирали, одинаково греясь по всей своей длине. Это значительно снижает экономичность системы, усложняет ее регулировку.
Большим технологическим шагом вперед стало производство двужильный кабелей.
Они также могут быть собраны по обычной резистивной схеме – один проводник выполняет роль «спирали», а второй – через концевую муфту обеспечивает замкнутость цепи. Однако намного удобнее использовать специальные нагревательные саморегулирующиеся кабели.
Нагрев в них осуществляется за счет прохождения тока через полупроводниковую матрицу, в которую заключены оба проводника.
Уникальность системы в том, что с нагреванием токопроводимость матрицы падает, соответственно, снижается энергопотребление.
Причем подобная регуляция происходит на каждом конкретном участке кабеля. Таким образом, «проблемные» холодные места помещения будут прогреваться лучше.
И еще одно значимое преимущество – такой кабель легко режется в нужную длину (предусмотрен шаг 25 или 50 см).
Главный недостаток нагревательных кабелей – они сами по себе имеют диаметр порядка 8 мм, и требуют заливки стяжки, что значительно усложняет монтаж системы обогрева и уменьшает высоту помещения.

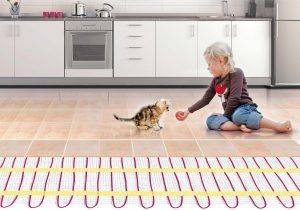

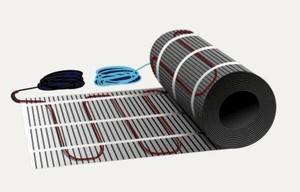

Обогревательные маты
Наибольшей популярностью у строителей пользуются обогревательные маты. По своей сути, это тоже обогревательный кабель, но уже зигзагообразно уложенный и закрепленный на поликарбонатной сетке.
Подобная система более дорогостоящая, но это окупается простотой монтажа и отсутствием необходимости заливать поверх нее стяжку – кафельная плитка укладывается прямо на маты.
Дорогим, но очень эффективным решением является использование стержневых инфракрасных матов UNIMAT.
Нагревательные элементы – стержни, независимо друг от друга подключены к двум параллельным проводникам, и работают по принципу резистивной саморегуляции, сокращая общее энергопотребление.
Использование такой системы теплого пола под плитку также не потребует заливки стяжки – кафельное покрытие укладывается на слой плиточного клея непосредственно на нагревательные элементы.

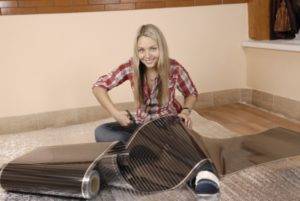

Существует и еще одна разновидность электрических теплых полов – пленочный с инфракрасным излучением. Они хорошо себя показывают при укладке под ламинат, пакет, ковролин, линолеум, но вот для кафеля их использовать не рекомендуется.
Дело в том, что пленка не даст нужной адгезии с плиточным клеем, и кафель рано или поздно начнет «плясать» и вываливаться.
Технологические отверстия, которые, по замыслу производителей, должны обеспечивать надежное сцепление бетонного основания пола со слоем клея, проблемы не решают.
Что еще потребуется для работы
Как правило, любая система электрического теплого пола комплектуется специальным температурным датчиком и устройством управления – терморегулятором.
Автоматика обеспечит нагрев пола до температуры, выставленной владельцем, и прекратит подачу электропитания при достижении заданных значений.
Они бывают разного уровня сложности – от простейших механических, до компьютеризированных систем, встраивающихся в систему «умного дома».
Чтобы не греть зря бетонные перекрытия, используют систему теплоизоляции.
Для этого лучше всего подходят специальные фольгированные маты с термоотражающей подложкой типа «пенофол» или «изолон».
При использовании электрических матов под кафель такую подложку не делают.
Укладка кабельной системы потребует наличия армирующей металлической или поликарбонатной сетки или монтажных реек, к которым будет петлеобразно крепиться кабель.
Для обеспечения компенсационного зазора вдоль стен необходимо приобрести специальную демпферную ленту.
Подключение электрического пола из термомат
Для правильного подключения электропола из мат необходим сначала тоже профессиональный монтаж. Хотя он и проще по сравнению с кабельным обогревом, потому что нагревательные элементы уже закреплены на полотне. Устройство электрического пола из термомат специалисты выполняют следующим образом:
- разрабатывают и чертят монтажную схему мат;
- вычисляют мощность обогрева и подсчитывают необходимые материалы;
- определяют месторасположение регулятора температуры и делают при необходимости штробу на стене и полу от него до термодатчика;
- очищают черновое основание, выравнивают и покрывают его грунтовкой;

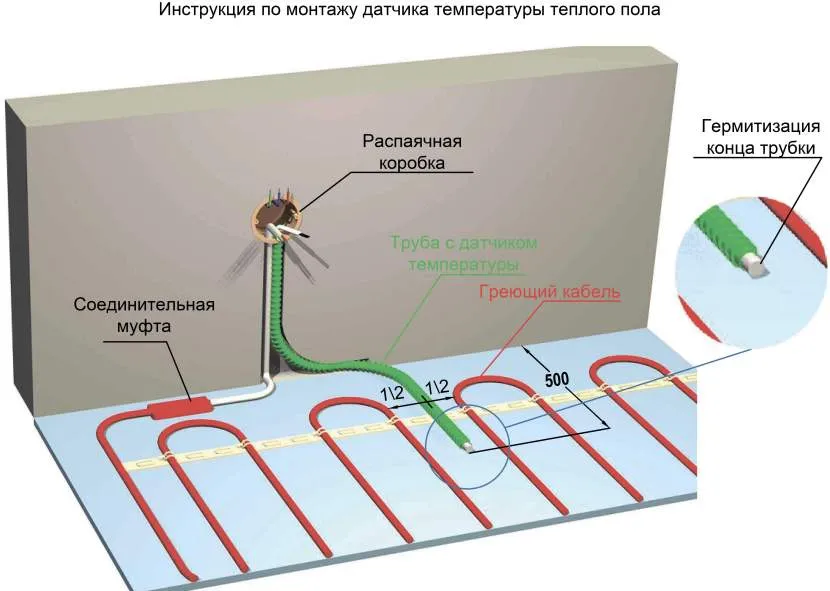

- монтируют термодатчик вместе с его проводами в гофре между нагревательными элементами и на удалении от стены минимум 500 мм;
- укладывают термоматы без нахлеста друг на друга, закрепляя их клейкой лентой, которой они уже оснащены.
Термоматы укладываются без нахлестаИсточник samelectrik.ru
Заливаются полотна электропола раствором плиточного клея толщиной от 8 до 10 мм при финишном покрытии в виде кафельной плитки. Однако данный этап работы профессионалы выполняют после подключения электрообогрева к домашней электрической сети. Во время этого процесса специалисты сначала мультиметром проверяют сопротивление электрокабеля в термоматах. Потом мастера закрепляют регулятор температуры в основном на стене. Затем до этого прибора они прокладывают провода электропола и термодатчика. После этого регулятор температуры подключается к электропитанию. В завершении осуществляется проверка работоспособности электрического пола из термомат.
Алгоритм расчета фактической потребляемой мощности систем
Перед началом расчетов надо знать, что теплые полы всегда потребляют больше электрической энергии, чем обещают производители. Это объясняется несколькими объективными факторами.
Качеством утеплительного слоя между нагревательными элементами и основанием пола. Производители дают рекомендации по монтажу, но они не могут предвидеть качество самих материалов и соблюдение технологии укладки. Эти параметры зависят от добросовестности и профессионализма строителей. Как показывает практика использования различных систем для обогрева пола, лучше всегда давать запас по толщине утеплителей. Незначительное увеличение стоимости компенсируется через 2–3 года за счет экономии электрической энергии, а при дальнейшей эксплуатации пользователи имеют чистую прибыль. Еще одни плюс очень качественной теплоизоляции – несколько уменьшается температура нагрева токопроводящих элементов и сокращается время их работы. Это дает возможность увеличивать срок пользования системой, все элементы меньше стареют и дольше сохраняют первоначальные свойства.
Физическими параметрами стяжки. Стяжка в некоторых случаях может иметь толщину более пяти сантиметров, система должна нагревать такой большой объем бетона, а для этого требуется время и энергия. Толстая стяжка обладает так называемой инертностью, она долго греется и так же долго остывает
Эту особенность надо принимать во внимание во время выбора времени включения/включения системы подогрева. Материалами изготовления финишных покрытий. Чем они лучше проводят тепло, тем меньше мощности потребует система
Чем они лучше проводят тепло, тем меньше мощности потребует система
Материалами изготовления финишных покрытий. Чем они лучше проводят тепло, тем меньше мощности потребует система
Почему? Все довольно просто. Абсолютное большинство энергии отдается внутрь помещения, плиты перекрытия напрасно не греются.
Если одна поверхность, к примеру, нагрета до +30°С, то и вторая со временем будет иметь такие же параметры. Она не будет всегда холодной, это противоречит фундаментальным законам физики. Раз утеплитель прогревается, то будет греться и бетонная плита перекрытия, потери неизбежны. Вопрос только в их количестве, а это полностью зависит от физических характеристик материалов.
Виды терморегуляторов для теплого пола
Лучше всего использовать программируемые терморегуляторы, с выставлением не только нужной температуры, но и времени отключения-включения теплого пола
Терморегулятор для теплого пола
Выбор полезной площади обогрева
Для определения площади пола под монтаж электрического обогрева нужно ширину умножить на длину не занятой мебелью части комнаты и добавить площадь не занятых закутков. Мощность нагревательного элемента выбирается с учетом особенностей помещений.
Допустим отапливаемый балкон или коридор нуждается в большей мощности электрических кабелей, чем допустим гостиная и спальня. Такое значение мощности электрических нагревателей для помещения будет выглядеть так:

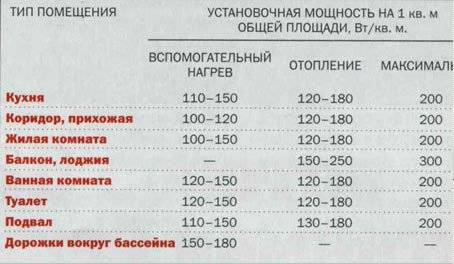

Рекомендуемая мощность нагревательного кабеля для разных помещений
Указанные мощности для расчета электрического пола разных помещений годится для дополнительного отопления пола. Для основного варианта обогрева комнат нагревательные элементы должно иметь мощность от 140 Вт/м² до 180 Вт/м². Также при расчете электрического теплого пола нужно учитывать этажность помещений.
Для первого этажа, где под полом находится холодный подвал, мощность нагревательного элемента должна быть 140 Вт/м². Если помещение находится на последних этажах, то мощность электрических нагревателей нужно ставить не менее 120 Вт/м².
Рассмотрим примерный расчет теплого электрического пола для комнаты площадью 20 м². От общей площади 20 квадратных метров вычитаем площадь под мебелью и получаем, что полезная площадь будет 60% от общей площади.
Sкомн=20*0,6=12 м²
Дальше выбираем мощность нагревательного элемента. В инструкции на греющий кабель параметр Вт/м² не дается, мощность выражается в Вт/м. Переведем этот параметр в Вт/м². По паспорту мощность нагревательного кабеля 30 Вт/м. Шаг укладки 20 сантиметров.
Здесь считаем длину кабеля уложенного в 1 м² и умножаем на 30 Вт/м, (при длине кабеля 5 м) получаем 150 Вт/м². Продолжим расчет мощности теплого пола. По предложенным данным для спальни оптимальный выбор мощности кабеля 110 Вт/м², это в случае дополнительного отопления. Теперь приводим полный расчет электрического теплого пола.
P=1,3*12*110=1716 Вт
С такими данными можно уже идти и приобретать нужной длины нагревательный кабель. Расчет мощности электрического теплого пола можно сделать по таблице.
Таблица расчета мощности нагревательного кабеля
Теперь можно посчитать затраты на электроэнергию. Стоимость киловатта электроэнергии примем 4 руб. За час работы теплого пола потратим электроэнергии на 1716*4/1000=6 руб. 86 коп., за 8 часов — 54 руб. 49 коп., а за 24 часа — 164 руб. 73 коп.
График снижения потребления электроэнергии при прогреве теплого пола
Нужно также учитывать, что работает нагревательный элемент на максимальной мощности только при прогреве теплого пола. Работа с термостатом позволит сэкономить электроэнергию, и затраты снизятся до 40% от максимального. Если электрический теплый пол работает 8 часов в день, то затраты на электроэнергию уменьшатся еще в три раза.
Помогла вам статья?
ДаНет
Мощность разных типов теплых полов
Кабель. Для укладки обычно используется резистивный. Его строение: нагревательные жилы, внутренняя изоляция, экранирующая оболочка, наружная изоляция. Бывает одножильный, но чаще используется двухжильный, его монтаж проще.
Рассчитан на сеть 220-230 вольт. Мощность теплого пола указывается на погонный метр и суммарная. Например, 395 – общая, 18 ватт – на метр.
Кроме резистивных кабелей существуют саморегулирующиеся: они экономичнее в эксплуатации и полностью безопасны за счет используемого при изготовлении токопроводящего полимера. Количество электрических цепей в структуре полимера увеличивается при понижении температуры.
При охлаждении кабель греется сильнее, при повышении окружающей температуры остывает. Его можно класть даже под мебелью, но в конструкции теплых полов он используется редко из-за дороговизны.

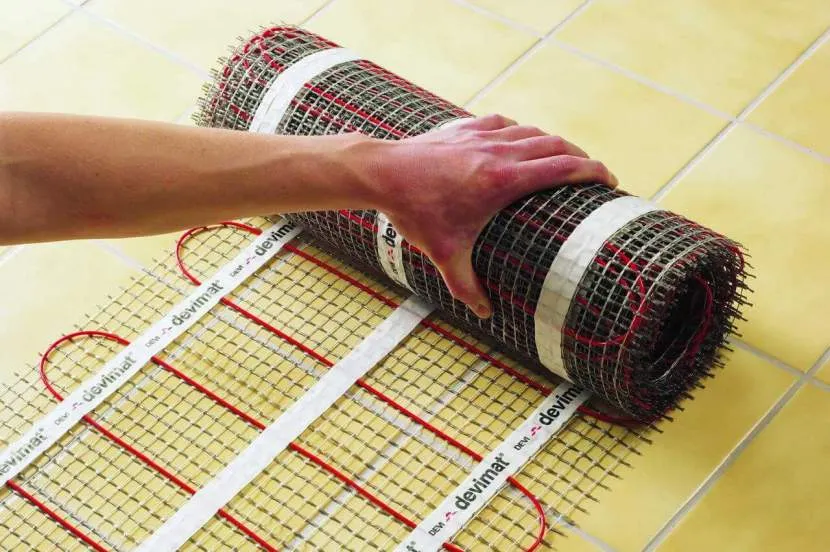

Кабельные маты: полосы полимерного материала с уже зафиксированными витками кабеля. Удельная мощность таких полов от 100 до 160 ватт на метр квадратный, иногда до 200.

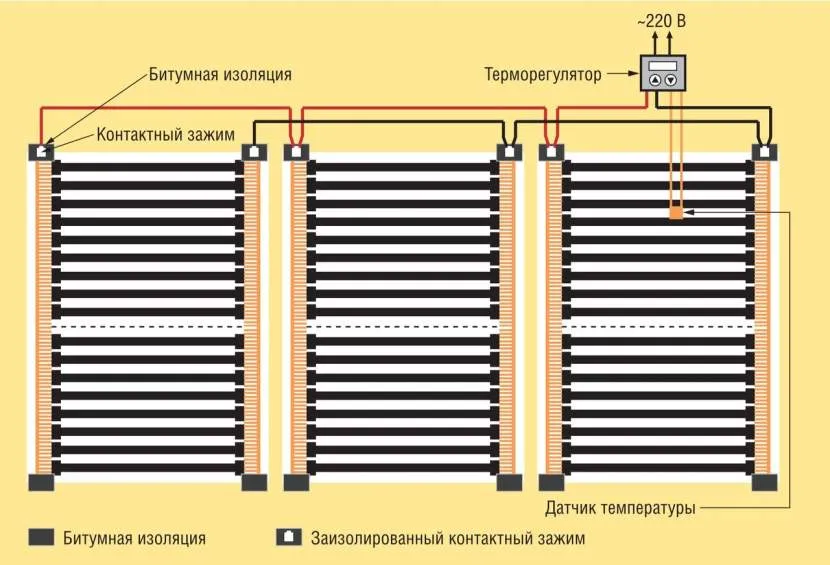

Инфракрасная пленка: графитовые нагревательные полосы, зафиксированные на полиэстеровом полотне. Мощность от 130 до 230 ватт на метр квадратный.
Стержневые маты. Здесь тоже использован инфракрасный принцип. Нагревательный элемент – графитовые стержни, подключенные к медным проводникам. Пиковая мощность от 130 до 160.
Сравнению перечисленных типов электрических полов посвящена отдельная статья «Как выбрать тёплый электрический пол«.
Для водяного и электрического
Расчет мощности теплого пола электрического
Для расчета оптимальной производительности нагревательного кабеля (P) используется довольно простая формула:
P = Sхk, в которой
S обозначает полезную площадь, а k – удельная мощность теплого пола
Тип помещения | Требуемая удельная мощность электрического пола Вт/м2 | Погонная мощность нагревательного кабеля Вт/м | |
Средняя | Максимальная | ||
| Санузлы (ванная, туалет, душевая) | 130 – 150 | 200 | 10–18 |
| Кухня, прихожая, спальня гостиная, детская комната | 100–150 | 170 | 10–18 |
| Помещения, находящиеся на 1 этажах многоквартирных зданий, а также над арками | 130–180 | 200 | 10–18 |
| Обогрев деревянного пола на лагах | 60–80 | 80 | 8–10 |
| Тонкий пол, в том числе и с применением ИК пленочных полов | 100–120 | 150 | 8–10 |
| Балкон, лоджии | 130–180 | 200 | 10–18 |
| Основное отопление с применением термоаккумулирующей бетонной стяжки | 150–200 | 200 | 18–20 |
теплый пол электрический: мощность на квадратный метр для помещений с различными функциональными назначениями
Для облегчения расчетов обычно используют усредненные значения коэффициента k:
- для помещений, расположенных, начиная со второго этажа – 120 Вт на м2;
- жилых помещений на первом, ванных комнат, котельных – 140 Вт на м2;
- застекленных балконов или лоджий, банных комнат – 180 Вт/ кв. м.
Пример расчета

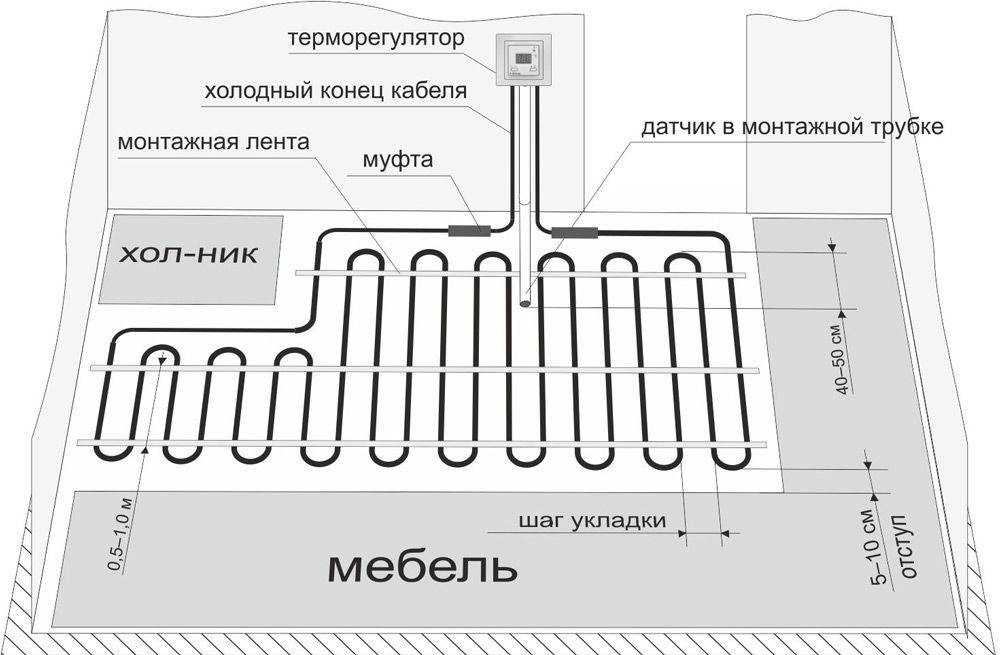

Рассмотрим алгоритм расчета на конкретном примере. Допустим, на кухне, расположенной на пятом этаже многоэтажного дома, с общей площадью в 12 кв. м. предполагается установить электрический вариант. Потребляемая мощность комфортного (дополнительного) обогрева рассчитывается в следующем порядке:
- холодильник – 0,25 кв. м,
- мебель – 2,5 кв. м,
- отступы по полу от стен периметру помещения – порядка 5–10 см, примерно 0,5 кв. м, то есть «холодная» площадь составляет
0,25 + 2,5 + 0,5 = 3,25 (кв. м).
Полезная площадь, таким образом, будет равна 8,75 кв. м.
Производительность в квт составит 8,75 * 120 = 1,05.
Для сравнения, отметим, что если та же квартира будет находиться на первом этаже над холодным подвалом, то для обогрева потребуется значительно большая производительность системы – 1,312 Квт.
tp-1
tp-2
После расчета, какую мощность потребляет система, нужно выбрать нагревательный элемент и регулятор мощности.
Рекомендуем
Мощность пленочного теплого пола на квадратный метр рассчитывается аналогично кабельному.
Инфракрасный: потребляемая мощность
Стандартные рекомендации по выбору пленочных обогревательных систем
- дополнительная – 120-150 Вт/м2,
- основная –170-220 Вт/м2
на практике не являются строго обязательными к применению.
Дело в том, что при работе терморегулятора от производительности инфракрасной пленки зависит только скорость нагрева системы.
Внимание
Не исключено, что потребление энергии, например, теплого пола на матах, мощность которого меньше, суммарно может оказаться больше, чем у пленки, имеющей более высокую производительность.
В совершенно одинаковых условиях эксплуатации (уровень теплопотерь, требуемая температура и т. п.), пленочный пол в 220 Вт/кв. м нагреется быстрее, нежели ее аналог в 150 Вт/м2. Как только заданная температура будет достигнута, сработает регулятор, и система окажется обесточенной. Очевидно, что первая, более мощная и отключится раньше, и раньше же перестанет потреблять электроэнергию.
Таким образом, предположение, что использование пленочного пола в 150 Вт/кв. м обязательно будет более рентабельным – ошибочно.
При определенных условиях (например, при больших теплопотерях помещения или недостаточной теплоизоляции пола) пленка, теплоотдача которой меньше, будет работать достаточно долго, чтобы скомпенсировать теплопотери, продолжая расходовать электроэнергию.
Что же касается пленок в 220 Вт/кв. м, то у них тоже есть недостатки. В частности, они, могут перегрузить электрическую систему в доме, поэтому в некоторых случаях возникает необходимость прокладки дополнительной линии и установки автоматического выключателя.
Рекомендуем
Для квартир, расположенных на верхних этажах, для дополнительного обогрева вполне подойдут пленки в 130-150 Вт/кв. м. Подобный выбор оправдан также и в случае, когда домашняя электропроводка оставляет желать лучшего и нет возможности ее модернизировать.
Определенную роль в при выборе системы обогрева играет и тип покрытия, под которое ее закладывают. К примеру, если под ламинат, мощность в 150 Вт/кв. м. будет оптимальной, а вот мощность инфракрасного пола под плитку должна быть больше.
Особенности расчёта
Основными параметрами, влияющими на результат, являются площадь и тип постройки, для которой будет выполняться подсчёт, а также режим использования системы. Каждый из них по-своему будет отражаться на необходимой мощности обогрева.
Площадь
Для расчёта электрического пола принимается во внимание только свободное пространство комнаты. Под мебелью и крупными бытовыми приборами укладывать его нельзя по нескольким причинам:
- недостаточная вентиляция и как следствие, возможный перегрев системы;
- негативное влияние постоянного тепла на сами установленные объекты.
Поэтому площадь, на которой вы планируете расположить подобные предметы, нужно будет вычесть из общего количества квадратных метров помещения.
Тип помещения и режим обогрева
Каждая часть здания имеет свои показатели по теплопотерям. Соответственно мощность обогрева для их компенсации тоже будет отличаться. Существенные коррективы внесёт и режим, в котором планируется использовать систему — основное отопление или дополнительное. На этом этапе лучше проявить максимум внимания, чтобы учесть все тонкости и не прогадать с выбором.
Выбирать придётся из усреднённых показателей мощности. Если тёплый пол будет основным отоплением — они должны быть в пределах 150–180 Вт/м2. Использовать его в качестве основного источника тепла можно, только если «чистая» площадь для укладки составит не менее 70% от общей. Если он будет только помощником — достаточно 110–140 Вт/м2. Такие же данные существуют и для разных типов помещения при комфортном режиме:
- комната, кухня — 120 Вт/м2;
- ванная — 140 Вт/м2;
- остеклённая лоджия или тёплый балкон — до 180 Вт/м2.
Однако, если ваша квартира расположена на первом этаже, или по каким-нибудь другим причинам под ней оказалось неотапливаемое помещение — все показатели нужно увеличить на 15–20%.
Отдельно стоит отметить, что эти цифры относятся к хорошо утеплённым постройкам. При слишком больших теплопотерях стоит задуматься об эффективности установки такого отопления. Даже если эти показатели находятся в пределах нормы, желательно дополнительно утеплить плиту под полом. Таким образом получиться направить действие системы на повышение температуры воздуха в помещении, а не бетона в перекрытии.
Факторы, влияющие на потребление электрической энергии
Не существует двух полностью одинаковых помещений, каждое имеет свои индивидуальные особенности, оказывающие влияние на параметры энергосбережения. Кроме того, в зависимости от назначения комнаты действуют различные требования по показателям микроклимата.
Что влияет на потребление электроэнергии
Таблица
Перечень основных факторов, которые следует принимать во внимание во время расчета мощности теплого пола
| Наименование фактора | Краткое описание влияния на мощность теплого пола |
|---|---|
 В каких целях используется система | Теплый пол может быть единственным источником отопления помещения или дополнением к уже существующим. Мощность во многом засвистит от особенностей использования, если для дополнительного подогрева требуется примерно 100–140 Вт/м2, то для основного отопления значения возрастают до 200 кВт/м2. Это очень большая мощность, она должна учитываться во время монтажа электрической проводки зданий, во многих случаях потребуется специальное разрешение на подключение к питанию от владельцев электрических сетей. |
 Качество теплоизоляции помещений | Современные государственные нормативные акты устанавливают для объектов жесткие требования по тепловым потерям. Это вызвано поддержкой нашей страной меморандума о минимизации выброса в атмосферу углекислого газа. Все новые постройки отвечают этим критериям, у них минимальные тепловые потери. Соответственно, теплые полы расходуют намного меньше энергии для создания благоприятных климатических условий. Что касается старых построек, то их рекомендуется предварительно утеплять, в противном случае стоимость содержания зданий в отопительный период будет очень высокой. |
 Климатический регион размещения | Зависимость простая – чем севернее, тем больше мощности потребляют электрические полы. |
 Тип напольного покрытия | Чем выше плотность финишного напольного покрытия – тем лучше оно проводит тело, тем выше КПД системы и тем меньше она потребляет электрической энергии. Профессиональные теплотехники настоятельно не рекомендуют устанавливать теплые полы под деревянными покрытиями, они заметно увеличивают потери энергии. Строители также не советуют монтировать под пиломатериалами обогревающие маты. Высокая температура неизбежно станет причиной появления трещин в половых покрытиях, они начнут скрипеть при ходьбе, потеряют свой первоначальный внешний вид и т. д. |
 Назначение помещения | Температурные параметры значительно отличаются в зависимости от назначения помещений. В спальных комнатах надо иметь +17°С, на кухнях +19°С, в ванных и детских не менее +24°С, в остальных +18–22°С. Как видно, разброс довольно большой, к нему нужно еще добавить колебания в зависимости от времени суток. |
Теплопотери типичных строений
Виды электрических теплых полов
Номинальный и реальный расход энергии электрического теплого пола
Основные виды электрических полов
Чтобы определиться с электропотреблением теплого пола, следует рассмотреть базовую мощность каждого вида материала, используемого при монтаже. Наиболее распространены следующие виды:
- пленочное инфракрасное покрытие;
- греющий кабель;
- термомат.
Классификация теплых электрических полов
Для тонкого напольного покрытия, например, ламината или линолеума, чаще всего используются пленочные системы обогрева. Для плитки и прочих твердых материалов – кабель или маты. Пленочное покрытие больше всего потребляет электричества, греющий кабель – самый экономичный. Термоматы в основе имеют инфракрасную пеленку, поэтому показатели потребления энергии у них схожи с пленочными.
Базовая мощность нагревательных приборов
Потребление электричества каждой системой нагрева зависит от набора характеристик:
- толщины материала;
- мощности приборов на 1 кв. метр;
- максимальной температуры нагрева.
Таблица теплопотребления теплых полов в помещениях
Эти данные производитель обязан указывать на заводской упаковке материала, как и номинальную величину потребляемой энергии.
Таблица электропотребления некоторых моделей греющих элементов на 1 кв. метр:
Кабель имеет небольшую мощность, но его располагают в несколько витков на 1 кв. метр, таким образом, чтобы суммарная мощность теплого пола составила – 130–150 Вт на квадратный метр – это средний показатель.
Расчет мощности для теплых полов
Факторы, влияющие на электропотребление
Совокупные затраты на системы отопления теплыми полами
Но есть и другие факторы, способные снизить или увеличить потребление электричества, к ним относятся:
- уровень теплоизоляции стен в помещении — чем он выше, тем меньшим будет потребление энергии;
- температура воздуха на улице – в холодное время года электрический пол будет работать намного больше;
Расчет энергопотребления
Для того, чтобы рассчитать какое количество электричества будет потреблять теплый пол, есть несколько подходов:
Расчет номинального потребления: в комнате площадью 14 м 2 нагревательные элементы будут занимать 10 м 2 . Чтобы рассчитать потребление электричества, нужно площадь покрытия умножить на мощность.
Потребление электроэнергии инфракрасными теплыми полами
Предположим, что используется термомат мощностью 130 Вт на 1 метр², тогда 10*130 = 1300 Вт или 1,3 кВт/ч – это номинальный расход. Далее, предполагаем, что в сутки пол включен 8 часов, тогда в день получается – 8*1,3 = 10,4, а в месяц – 10,4*30 = 312 кВт.
Средняя стоимость 1 кВт в России – 2,5 рубля, поэтому расходы на эксплуатацию теплого пола составят 780 рублей. Этот метод дает возможность рассчитать максимальную величину энергопотребления, без учета использования терморегулятора и прочих факторов, влияющих на потребление.
Технология расчета затрат с использованием коэффициента.
Для подсчета применяется формула: W=S*P*k, где:
График нагрева и потребления электроэнегрии инфракрасным теплым полом
S – площадь комнаты;
P – мощность нагревательного элемента;
k – коэффициент полезной площади обогрева, по общепринятым стандартам он равен 0,4.
Комната площадью 20 м 2 , используется термомат, мощностью 130 Вт на 1 метр², тогда формула будет иметь следующий вид:
W= 20*130*0,4 = 1040 Вт (1,04 кВт).
Далее, рассчитываем расход электричества в день: 8 часов *1,04 кВт = 8,32, в месяце – 12*30 = 249,60 кВт. Стоимость затрат – 249,60*2,5 = 624 рублей.
Потребление электроэнергии инфракрасной пленки
Насколько отличаются реальные показатели энергопотребления от номинальных?
Конечно, реальный расход будет сильно отличаться от номинальных показателей, поскольку часто бывает, что целый день в доме никого нет и пол включать нет смысла, поэтому реально он будет работать лишь 5 часов. Потребностей в ежедневном нагреве также не возникнет, особенно теплой осенью, поздней весной и летом, поэтому рассчитанные показатели будут примерно в два раза ниже.
Правильная установка электрического теплого пола
Есть еще и способы значительно снизить электропотребление, например, использовать терморегулятор. Хороший прибор будет экономить до 30% номинальной величины энергопотребления. На практике получается так, что электрический пол нагревается до заданной температуры за 5 минут, затем остывает 10 минут и снова включается. В час нагревательный элемент работает лишь 20 минут. Если вся система включена 9 ч. в сутки, из них электричество потребляется только 3 ч., следовательно затраты будут выглядеть следующим образом:
W= 20*130*0,4 = 1040 Вт/ч (1,04 кВт);
1,5*3 = 3,12 – в сутки;
3,12*30 = 93,60 – в месяц;
93,60*2,5 = 234 рубля.
Есть еще несколько способов снизить расход энергопотребления:
Расчет потребления электроэнергии
При проектировании системы обогрева, как правило, составляется чертеж расположения её элементов. Исходя из данных плана, легко высчитать площадь теплого пола. Если чертеж не сохранился, то приблизительно принимаем площадь отапливаемых полов 70% от общей площади.
Условно время работы теплых полов берут из расчета 6 ч в день
Для жилого помещения первого этажа площадью 20 м2, обогревать в качестве основного источника необходимо 14 м2.
Удельная мощность теплого пола для данного типа помещения составляет 150 Вт/м2. Соответственно потребление электроэнергии на систему напольного обогрева составит: 150*14=2100 Вт.
Условно в день полы включены в течение 6 часов, тогда ежемесячная норма составит 6*2,1*30=378 кВт/час. Умножьте полученное число на стоимость 1 кВт в регионе и получите стоимость затрат на электроэнергию в данной комнате.
Мощность системы водяного теплого пола вычислить сложнее, в данных расчетах лучше довериться онлайн – калькулятору или проконсультироваться со специалистом. О том, как рассчитать мощность для пленочных полов, смотрите в этом видео:
Дополнительные расчеты
Рассмотрим, как происходит расчет гидравлический. Он необходим для выяснения мощности приобретаемого насоса. Потери для прямой трубы длиной 10 м, диаметром 16 мм и толщиной стенок 2 мм составят 1600 Па. Повороты на 180 градусов – по 40 Па каждый. Тогда для помещения площадью 18 м2 с длиной и шириной стен 5,6 и 3 м соответственно при монтаже системы водяного пола змейкой гидравлические потери составят 18 680 Па. Цифра получилась путем следующих вычислений: значение ширины комнаты 3 делятся на шаг 0,15. Получается 20 прямых участков трубы. Потери всех прямых участков: 20х5,6х160 = 17 920 Па. На поворотах ГП составят 19х40 = 760 Па. Таким образом, сложив 760 и 17 920 Па, получаем значение 18 680 Па.
Коллектор с установленным насосом
Значит, чтобы система работала правильно, потребуется, чтобы через 1 м ее длины проходило не менее 2,4 л/час теплоносителя. Точно рассчитать производительность можно так: расход теплоносителя РТН = 0,86хМК/РТ, где МК – мощность контура в кВт, РТ – разница температур в подающем и приемном участке трубы. Исходя из выше проведенных расчетов, для той комнаты пригодится насос, который сможет перекачивать 0,172 м3/час (0, 86х2/10).
Как можно сэкономить?
Если теплые полы уложены в каждом помещении квартиры, то итоговая сумма за электроэнергию может выйти очень существенной. Можно ли как-то сэкономить и уменьшить свои затраты? Ответ – Да, и вот что для этого нужно сделать:
1
Почти половину тепла можно потерять из-за некачественного утепления окон и дверей.
2
Его необходимо монтировать в самом прохладном месте комнаты. Отопление будет самостоятельно отключаться при достижении определенной температуры, которую вы заранее задаете и также включаться без вашего участия, экономя электроэнергию.
Понижение температуры нагрева теплых полов на 1 градус позволяет примерно сэкономить до 5% расхода эл.энергии
3
Включая теплые полы преимущественно в ночные часы, когда тариф минимален, вы сможете сэкономить не одну сотню киловатт в месяц.
4
Мало того, что это неэффективно с точки зрения обогрева помещения, так еще и запрещается производителями самих теплых полов.
Во-первых, резко уменьшается теплосъем с полезной площади. А во-вторых, повышается риск перегреть секции мата, кабеля или продавить пленку.
5
Включая такие теплые полы только на ночь, они как аккумулятор будут набирать тепло и отдавать его вплоть до вечера следующего дня.
https://youtube.com/watch?v=88auxK–Qxo%3F
Подключение кабельного электрического пола
Перед тем как подключить теплый пол электрический с нагревательным элементом в виде кабеля, специалисты выполняют ряд хорошо отработанных и профессиональных действий:
Разрабатывают схему укладки.

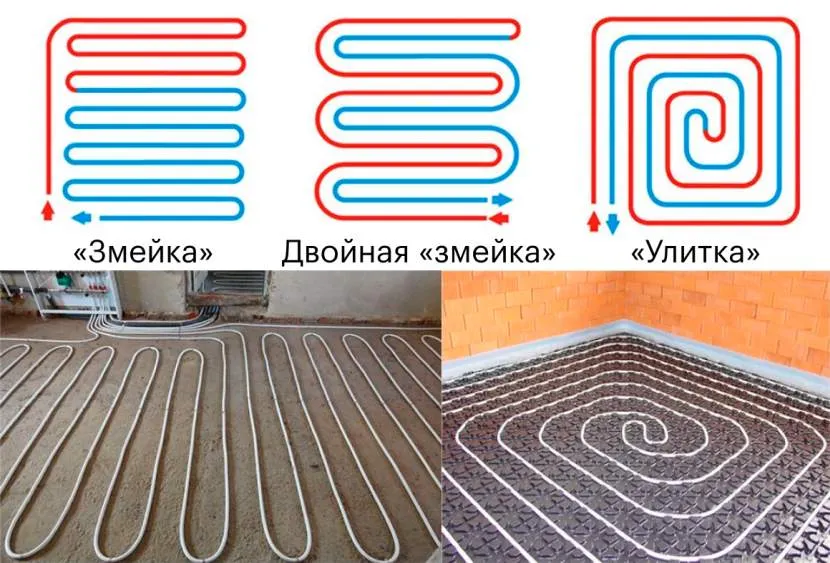

Монтаж нагревательного элемента в виде провода может быть выполнен по схеме «улитка» или «змейка». При разработке чертежа его укладки учитывают, что расстояние от кабеля до стены должно быть минимум 100 мм.
Схемы укладки греющего кабеля теплого полаИсточник kaminia.ru
Рассчитывают количество необходимых материалов.
Во время расчета сначала определяют тепловые потери и укладочный шаг, среднее значение которого составляет 70 мм. Потом вычисляют требуемую протяженность кабеля. При этом учитывают участок на стене до регулятора температуры.
Определяют место установки термостата.
Профессионалы монтируют регулятор температуры на стене. Между прибором и полом расстояние обычно составляет 1 м. На этом же этапе создается штроба от места монтажа термостата до пола, если дом каменный. Она нужна для прокладки проводки.
Подготавливают черновое основание.
Перекрытие очищают, заделывают трещины и выравнивают при необходимости.
Укладывают гидроизоляцию и теплоизоляционный слой.
В качестве гидроизоляции часто используется полиэтиленовая пленка, а для утепления применяется фольгированный пенофор, пенопропилен или пенополистирол.
Крепление демпферной лентыИсточник ark-eng.ru
Монтируют кабель.
Начинается укладка греющего провода от места его подключения к термостату. При монтаже одножильного кабеля его противоположный конец возвращают к терморегулятору. Этого не делают, если укладывается двужильный провод.
Устанавливают датчик температуры.
Его монтаж выполняется на полу. Обычно расстояние от него до стены с термостатом составляет 500 мм. Монтируется датчик и его провода к терморегулятору в углублении, которое делают в теплоизоляции. При этом для защиты используется гофрированная трубка.
Само же подключение теплого пола к электричеству, схема укладки которого «улитка» или «змейка», выполняется после проверки электропроводки в доме, чтобы убедиться, что она выдержит возросшую нагрузку. Ее в качестве ориентира также используют для подбора УЗО с автовыключателем. Потом проводится подсоединение греющего кабеля вместе с проводом от датчика к регулятору температуры. Затем термостат подключается к электропитанию. В завершении греющий кабель вместе с питающим проводом заземляется и проверяется работа электропола.
Инструкция по монтажу термодатчикаИсточник ac-bastion.ru
