Технология заливки стяжки для теплого пола, советы

Необходимая толщина стяжки под водяной теплый пол

Планируя работы по стяжке пола при монтаже водяного обогрева под половым покрытием, важно знать, какую толщину раствора заливать. Ведь от этого зависит КПД системы и срок ее службы. При тонком слое экономится топливо, так как теплоотдача слоеного пирога (стяжка-напольное покрытие) — очень высокое, но прогрев будет полосами, неравномерным, из-за чего и бетон стяжки и пол быстро придут в негодность

Толстый слой забирает на себя значительную часть тепла, существенно снижая КПД котла. Итог — непомерно высокие затраты на топливо

При тонком слое экономится топливо, так как теплоотдача слоеного пирога (стяжка-напольное покрытие) — очень высокое, но прогрев будет полосами, неравномерным, из-за чего и бетон стяжки и пол быстро придут в негодность. Толстый слой забирает на себя значительную часть тепла, существенно снижая КПД котла. Итог — непомерно высокие затраты на топливо.

Если кто-то думает, что оптимальная толщина стяжки для водяного теплого пола напечатана в какой-либо таблице или инструкции, то сильно ошибается. Здесь как раз тот случай, когда конкретного ответа просто не существует — различные факторы диктуют свои параметры размеров стяжки. Среди них:

• вид основания пола: бетонное перекрытие, деревянный черновой пол, грунт в индивидуальном доме;
• требования к температурному режиму в обогреваемом помещении;
• высота потолков;
• наличие уклона у основания пола;
• толщина укладываемых труб;
• вид применяемых растворов;
• конфигурация помещения;
• роль стяжки.

Опираясь на перечисленные требования, специалисты выделяют 3 разновидности стяжки по толщине:

• минимальную — толщина около 2 см, заливается самовыравнивающимися смесями без армирования;
• оптимальную (среднюю) — толщина 5-7 см;
• максимальную — до 17 см.

Рассмотрим более подробно, когда какая стяжка заливается.

Минимальная

В соответствии со СНиП, минимально возможная толщина заливки труб водяного отопления:

• 20 мм для смесей с самовыравнивающимся слоем;
• 30 мм с армирующей сеткой под трубами;
• 40 мм для бетонных растворов без армирующих элементов.

Толщину стяжки в 20 мм можно получить только при одном варианте: диаметре труб отопления 16 мм, использовании для заливки стяжки готовых быстросохнущих смесей, прячущих трубопровод, и кафельной плитки на полу. Исключение из комбинации любого из элементов приводит к быстрому разрушению и стяжки, и пола.

При использовании цементных растворов не все так просто. Минимальный слой стяжки (4 см) можно получить только на идеально ровной поверхности основания пола и минимальном диаметре труб. Любые перепады высот добавляют по несколько дополнительных сантиметров. Увеличение сечения труб также вносит свою лепту в увеличение толщины заливки. Например, при уклоне основания пола на 1 см и трубах диаметром 25 мм, толщина стяжки будет 7-8 см.

Если укладывается полусухая стяжка на теплый водяной пол, то ее минимальная толщина 5 см при выполненной черновой стяжке пола и диаметре труб 16 мм.

Максимальная

О таком показателе, как максимальная толщина стяжки, СНиП ничего не говорит — просто нет данных. На практике к ней прибегают только в двух случаях:

• сильно завалено основание пола;
• стяжка выполняет функцию фундамента (основной принцип строительства индивидуальных домов в Германии).

В первом случае лучше вначале выровнять основание пола, а затем монтировать и заливать трубы отопления, что позволит более эффективно отапливать помещение. Во втором случае заливка стяжки на теплый водяной пол не должна превышать 17 см — более толстый слой заливать бессмысленно. В России максимальный размер стяжки заливают в гараже и на проблемных грунтах при строительстве частного дома.

Оптимальная

Средний (оптимальный) размер заливки стяжки составляет 45-70 мм. Использование фиброволокна (об этом материале можно прочитать в статье «Стяжка пола с фиброволокном») позволяет получить прочное покрытие труб, выдерживающее значительные нагрузки, динамического и статического характера. В таких случаях высота стяжки над водяным теплым полом может быть всего 25-30 мм. При использовании армирующей сетки или прутков общая толщина стяжки должна быть в пределах 6-7 см.

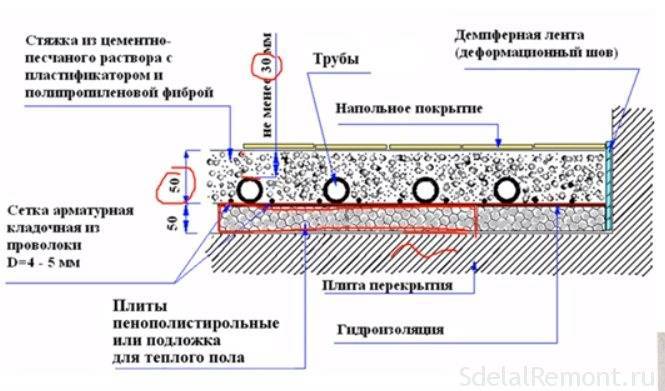

Оптимальная толщина стяжки.

Устройство стяжки под водяной теплый пол

Опытные отделочники для организации теплого пола предпочитают использовать традиционную заливку стяжки бетоном. Технология полусухой стяжки позволяет существенно уменьшить срок сдачи основания под финишную отделку, что является плюсом, но такой тип выравнивания пола имеет и существенные минусы по сравнению с обычным бетонированием:

• Даже при самом тщательном уплотнении сухой смеси в толще слоя остаются воздушные пробки, которые являются препятствием для прохождения тепловых волн от нагревателя. В итоге эффективность теплых полов резко падает;
• Особенно заметны потери, если полусухую стяжку выполняют на первом этаже. В этом случае коэффициент полезного действия равен 0,5.

Более плотная структура бетонного основания позволяет без помех проходить тепловым волнам, соответственно, для получения заданных параметров нагрева воздуха в помещении понадобиться гораздо меньше энергии, чем при функционировании в полусухой стяжке.

Необходимые материалы и инструменты

Прежде чем приступить к укладке теплого водяного пола в стяжку своими руками, потребуется приобрести следующие материалы:

• трубы сечением 16-25 мм из пластика, металлокерамики или меди;
• коллектор под расчетное число выходов;
• пенополистирольную подкладку с нанесенной на нее разметкой для монтажа;
• полиэтиленовую пленку;
• соединительные фитинги;
• армирующую сетку из стекловолокна, рекомендуемый размер ячеек — 3 мм;
• хомуты для крепления труб к основанию;
• демпферную ленту;
• цемент, лучше всего выбирать марку М500;
• песок карьерный;
• направляющие для маяков;
• фиброволокно;
• пластификатор для бетона.

Для работы потребуются следующие инструменты:

• емкость для приготовления смеси;
• ручной миксер;
• лазерный уровень;
• правило;
• строительный нож;
• измерительная рулетка;
• плоскогубцы;
• клей ПВА;
• мастерок.

Инструкция по устройству мокрой стяжки

При выполнении работ следует придерживаться определенной технологии:

• До начала работ необходимо освободить поверхность от пыли и грязи.
• В целях обеспечения гидроизоляции пола, поверхность застилается полиэтиленовой пленкой. Пленка укладывается внахлест, стыки проклеивают скотчем, у стен пленка поднимается на 150 мм.

Демпферная лента устанавливается на клей ПВА по нижней части стен. Используя лазерный уровень, на поверхности стен наносят горизонтальную отметку на высоте 1200 мм от пола. После чего находят точку максимума. Расчет слоев пола ведут от данной отметки, необходимо учесть толщину пенополистирольной основы или фольгированной подложки, сечение труб, высоту армирующей сетки и минимальную толщину заливки. Таким образом определяется высота стяжки над водяным теплым полом.

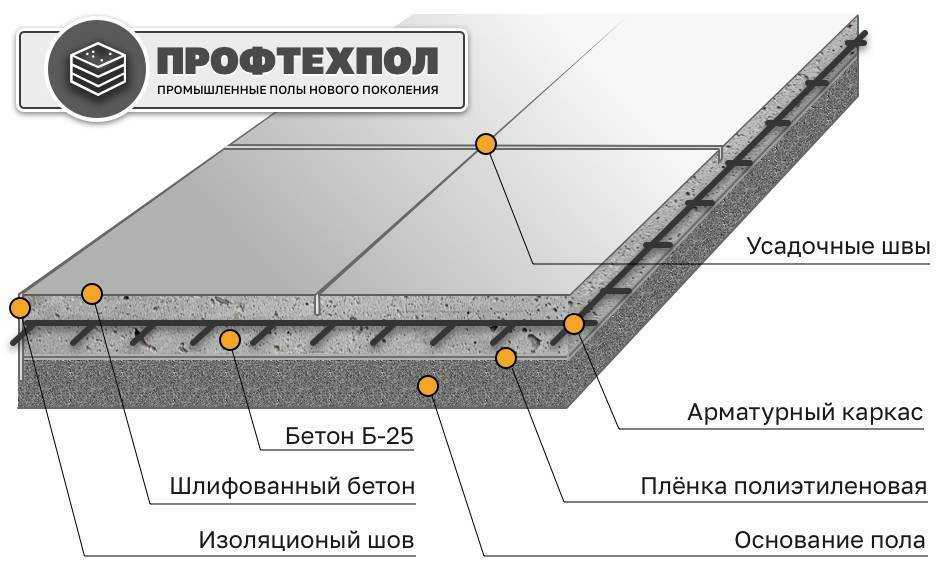

Линия стяжки.

• На поверхность укладывается утеплитель, который не позволит уходить теплу в толщу плиты перекрытия.
• Следом укладывается сетка, которая выполняет армирующие функции для стяжки.

• На расстоянии 50 мм от стены монтируют первый ряд труб, далее спираль раскручивают с зазором между соседними трубами не менее 120 мм.
• Хомутами трубы крепят в сетке.

Устанавливают направляющие для заливки раствора.

• Заливать раствор на готовое основание следует разом, без перерывов, поэтому для приготовления раствора потребуется большая емкость или несколько человек, которые будут постоянно готовить новые порции. Для стяжки рекомендуется использовать цемент и песок в пропорции 1 к 3, на каждый кубометр раствора необходимо добавлять 800-900 грамм фиброволокна, которое засыпается в смесь небольшими порциями. Объем воды равен примерно объему цемента, но оптимальное количество подбирается исходя из пластичности готовой смеси.
• Раствор готов, можно заливать основание. Работу начинают с дальнего угла и постепенно, разравнивая поверхность правилом по маякам, доходят до дверного проема.

• В течение двух недель необходимо ежедневно сбрызгивать свежую стяжку водой, чтобы не допустить растрескивания поверхности. После смачивания на пол укладывают полиэтиленовую пленку.
• Когда основание затвердеет, следует срезать со стены излишки полиэтиленовой пленки и демпферной ленты. Тогда же необходимо удалить маяки, заделать выемки раствором.

К настилу финишного покрытия приступают спустя 28 суток после заливки.

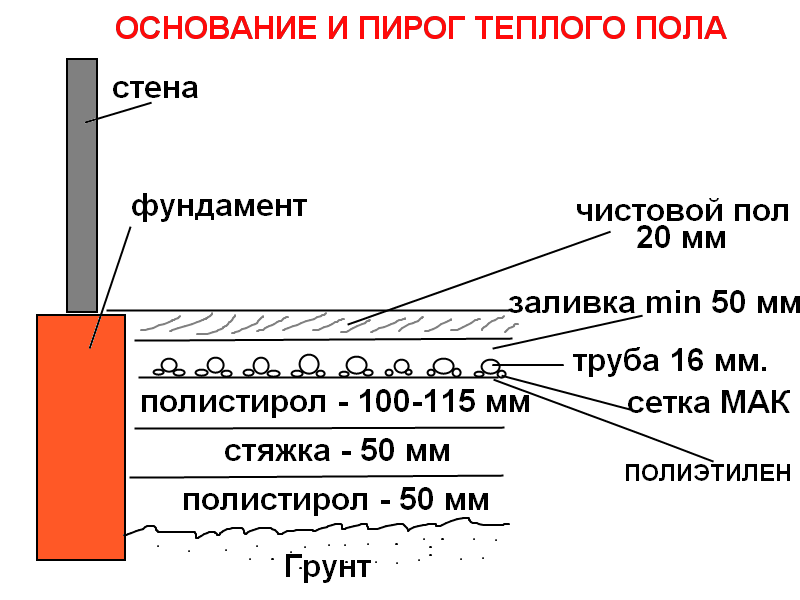

Настильная схема устройства теплого пола.

Как выполняется укладка теплого пола в стяжку

Когда все подготовительные работы закончены, и необходимое оборудование и материалы приобретены, можно начинать основные работы по укладке стяжки. Чтобы не возникало никаких вопросов при работе, вам поможет данная инструкция.

Заливка стяжки пола

Прежде всего, систему нужно проверить на герметичность. Когда вы подготовили раствор, пытайтесь использовать его практически сразу, на протяжении нескольких часов. Всю комнату необходимо заливать готовым раствором без длительных перерывов, иначе вам не удастся добиться ровного пола.

Для начала на стенах отметьте горизонтальные линии, которые будут соответствовать уровню стяжки. На небольшом расстоянии от стен установите специальные маяки для выравнивания поверхности. Начинайте все работы с дальнего угла комнаты. Именно оттуда следует начать заливать раствор. Возьмите правило, опирая его на маяки, выровняйте всю смесь на полу. Не забывайте следить за тем, чтобы толщина наносимого раствора была одинаковой по всей площади помещения. По истечении нескольких дней извлеките маяки и при помощи такого же раствора заделайте все щели.

Чтобы избежать появления трещин и не допустить преждевременного высыхания, постоянно смачивайте цементный раствор водой. Для лучшего результата следует накрыть поверхность полиэтиленовой пленкой примерно на две недели.

Вот и все, осталось теперь только дождаться, пока раствор полностью просохнет. Ни в коем случае не пытайтесь ускорить этот процесс при помощи обогрева, потому что есть большая вероятность, что просто появятся трещины. Поэтому ничего не предпринимайте, а просто ждите примерно четыре недели. Только спустя такое длительное время можно приниматься за выполнение оставшихся работ.

Есть еще некоторые полезные советы для того, чтобы теплые водяные полы были выполнены максимально правильно:

• Перед тем, как устанавливать бетонную стяжку, убедитесь в том, что нет утечек воды, и вся система работает без нарушений.
• Для того чтобы теплопотери были минимальными, перед укладкой водопроводных труб положите защитный слой утеплителя.
• Со всей ответственностью подойдите к выбору материалов для работ. Что касается выбора марки бетона, то ни в коем случае не пытайтесь сэкономить, некачественные материалы могут привести к образованию трещин и нарушению работы всей системы в целом.
• При выставлении маяков постоянно проверяйте необходимый уровень, они должны находиться в нужном положении, без малейших отклонений. В противном случае вы получите недостаточно ровную поверхность.
• Не забывайте периодически увлажнять раствор после его укладки, в течение нескольких недель. Делайте это до тех пор, пока раствор полностью не просохнет.

Эти простые рекомендации помогут вам выполнить укладку теплого пола в стяжку своими руками.

Возможные ошибки при укладке

Новички в работе или просто мужчины, предпочитающие делать ремонт дома самостоятельно, зачастую допускают ошибки. Сводятся они к следующим факторам:

• неправильное и неточное выставление уровня и маячков – приводит к образованию волн на поверхности;
• несоблюдение пропорций – увеличивает риски возникновения трещин;
• тонкий слой – приводит к растрескиванию финишного покрытия;
• отсутствие деформационных швов – рекомендуется делать при работе в комнате более 20 кв. м, в противном случае будет разрушено финишное покрытие;
• поверхность не армируется – лучше слой стяжки армировать, чтобы предотвратить трещины;
• неправильный уход (до высыхания слоя цемента) – также приводит к образованию трещин.

Какая стяжка для водяного пола лучше, каждый может определить самостоятельно

При выборе следует руководствоваться преимуществами и недостатками, особенностями технологии и мерами предосторожности. В противном случае финишное покрытие не выдержит постоянной эксплуатации

Инфракрасный пленочный пол под плитку

• Инфракрасная пленка отличается низкой адгезией (сцеплением с поверхностью) и если поверх нее положить ПВХ или керамическую плитку под стяжку, то весь слой попросту «поплывет». Если на такой пол случайно уронить тяжелый предмет, то стяжка с большой вероятностью треснет. Для увеличения адгезии пленочного инфракрасного пола между швами плитки делают вырезы и засечки, которые впоследствии нужно долго и кропотливо изолировать.
• Все разновидности клеевых составов и растворов для стяжки содержат щелочь. Это приводит к постепенному разъеданию пленочного нагревательного покрытия вне зависимости от толщины слоя. В результате повышается вероятность замыкания нагревательного контура электрополов.
• Биметаллический пленочный инфракрасный пол вообще не сочетается с керамической плиткой, под ней инфракрасное излучение теряет ряд своих полезных качеств.

Несмотря на сложности с обустройством пленочного теплого пола под кафель, существует технология монтажа, которую можно использовать при укладке плитки своими руками. Расходы на монтаж окупаются незначительным энергопотреблением пленочного ИК-пола, так на электроподогрев 1 кв. м. пола расходуется 35-55 Вт.

Монтаж пленочного теплого пола

1. Укладывается утеплитель (лучше всего использовать пенофол с одной фольгированной стороной).
2. Укладка электрополов инфракрасного типа своими руками выполняется отражающим слоем кверху. Продолжается монтаж скреплением листов лавсановым скотчем.
3. Пленку нужно аккуратно укладывать медной полосой вниз, двухсторонним скотчем скрепляя находящиеся рядом полоски. Укладка нагревательного пленочного контура выполняется одним слоем.
4. На срезе пленки крепятся клеммы, обеспечивающие контакт с кабелем питания.
5. На стене своими руками крепится терморегулятор. Это устройство должно быть расположено неподалеку от проводки.
6. К клеммам на пленке подключаются провода питания.
7. Пленка соединяется с питающими проводами, к клеммам подводятся провода питания и в местах соединения обжимаются пассатижами.
8. Устанавливается устройство для измерения температурного режима.
9. Выполняется подключение нагревательного пленочного контура к сети.

Укладка плитки своими руками

1. Производится установка гипсокартона или строительной ячеистой сетки. Толщина гипсокартонного листа не должна быть менее 4 мм.
2. Размечается поверхность пола с ориентировкой на схему размещения ПВХ или кафельной плитки. Устройство инфракрасного теплого пола под плитку позволяет укладывать ее как по диагонали комнаты, так и параллельно стенам.
3. Инструкция по укладке плитки своими руками позволяет начинать ее размещение с середины комнаты. В некоторых условиях допустимо смещать изначальную точку укладки облицовочного материала.
4. Выполняется подготовка плиточного клея, который должен быть совместим с системой теплых полов.
5. Учитывая разметку, начинается укладка плитки, можно начинать монтаж не только с середины комнаты, но и от наиболее удаленной от входа стены.
6. С помощью мягкого зубчатого шпателя клеевой состав наносится на плитку и пол, при этом слой клея должен быть тонкий – 3-4 мм.
7. Изделие плотно прижимается к поверхности пола и таким способом выполняется укладка всего напольного покрытия.
8. Для регулировки одинакового расстояния между плиткой используется специальный разделитель. Выступающий на швах клей сразу же вытирается.
9. У самой стены необходимо оставить небольшой зазор без плитки (около 0,5 см, так называемый «термический шов»)

В процессе укладки с помощью уровня нужно периодически проверять ровность плитки относительно друг друга.

Как запустить теплый водяной пол правильно после заливки подача теплоносителя в систему, тестовый запуск, первый прогрев

Установка теплого водяного пола в качестве основной или дополнительной отопительной системы требует максимального внимания и знания последовательности действий.

Если что-то пойдет не так, то слишком трудно и дорого будет внести изменения, особенно после укладки финишного покрытия. Чтобы этого избежать, надо знать, как включить водяной теплый пол.

Способ заливки воды в систему зависит от того, как она устроена. Чаще всего для этого устанавливается кран, подающий теплоноситель от водопровода к трубам теплого водяного пола.

Система водяных полов не нуждается в ежегодном сливе воды после отопительного сезона, но специальный кран для этого должен быть на выходном коллекторе.

Перед тем, как систему наполнить водой, ее нужно тщательно промыть, ведь при укладке труб в них мог попасть мелкий строительный мусор. Чтобы от него избавиться, нужно заливать и сливать воду до тех пор, пока она не станет чистой.

Производители рекомендуют обновлять теплоноситель с каждым новым сезоном и если следовать их совету, то такую промывку нужно делать каждый раз. Но, как показывает практика, достаточно проводить такие работы раз в 3-4 года, хотя некоторые потребители не сливают воду десятилетиями, и система работает отлично.

Следующий этап работ – это тестированный запуск водяного теплого пола после заливки в него теплоносителя.

Опрессовка – это проверка под давлением всей системы на возможное наличие протечки в трубах и в местах их соединения.

Без этого этапа заливать раствор и стелить финишное покрытие просто бессмысленно. Он проводится, когда все трубы подсоединены к распределительному коллектору.

Каждый обогревательный контур по отдельности нужно наполнять жидкостью до тех пор, пока из него не выйдет весь воздух. Для этого вентили, как регулирующие, так и термостатные, нужно открыть и закрыть.

Для каждого вида труб теплого водяного пола необходим свой тип опрессовки:

1. Если применяется металлопластик, то для запуска используют холодную воду, подаваемую в систему под давлением 6 Бар. Если в течение суток оно не упало, то конструкция прошла испытание и можно приступать к дальнейшей работе – заливать стяжку поверх наполненных водой труб, которые находятся под давлением. На всем этапе проверки при таком давлении воздухоотводчики должны быть закрыты, иначе через них польется вода.
2. Для труб из сшитого полиэтилена проверка требует других действий:

• во-первых, давление для опрессовки должно в два раза превышать рабочее, но не ниже, чем 6 Бар;
• во-вторых, нужно следить, когда оно начнет падать (приблизительно 30 мин.) и снова поднять его;
• в-третьих, такие действия следует провести трижды и только после этого нужно снова увеличить давление вдвое и оставить систему на сутки;

Если за это время давление упало не более чем на 1.5 Бара и не видно протечки, то система прошла испытание.

В виде дополнительной проверки опытные мастера рекомендуют применить испытание максимальным нагревом системы. Подобный первый прогрев водяного теплого пола покажет, насколько качественные трубы. Для этого нужно разогреть их до +80-85 градусов и оставить на полчаса. Если нигде не видно протечки или пара, то конструкция готова к заливке раствором.

Стяжку после всех проверок нужно заливать только на полные трубы, чтобы она «учла» их измененную форму.

Первый запуск теплого водяного пола проводится нагревом теплоносителя до +20-25 градусов. Нужно дать системе пару дней отстояться, после чего каждый день увеличивать этот показатель на 10 градусов, если используется вода и на 5, если теплоноситель – антифриз.

Весь процесс постепенного разогрева конструкции напрямую зависит от размера помещения. Если оно небольшое, то можно уложиться всего в пару дней, но так как запуск теплого водяного пола устраивается после всех проверок, заливки бетона и укладки напольного покрытия, то лучше не спешить с резким подъемом температуры. Это может вызвать появление трещин в стяжке.

Важно знать чем залить теплый водяной пол

Водяные теплые полы в последнее время стали достаточно распространенными. Это – превосходное дополнение к имеющейся основной системе отопления. Обычно теплые полы делают в ванной комнате, на кухне, но встречаются они и в жилых комнатах – например, в детской, ведь малыши предпочитают играть на полу, а зимой эта поверхность холодная. Систему теплого водяного пола можно включать и выключать по собственному желанию.

После ее обустройства возникает необходимость заливки пола. В связи с этим, многих потребителей интересует, чем залить теплый водяной пол. Работа эта несложная, так что на услугах специалистов можно сэкономить.

Чем залить теплый пол

Стяжку для водяного теплого пола выполняют после прокладки труб, как на фото. При выполнении стяжки необходимо в точности следовать рекомендациям специалистов.

Что касается того, какой раствор можно использовать, то существует два варианта:

• специальные сухие смеси (полусухая стяжка)
• цементный состав (бетонная стяжка).

Каждый способ имеет свои достоинства и недостатки. Прежде чем окончательно решить, чем залить теплый водяной пол, нужно познакомиться с особенностями обоих видов стяжки.

Самым популярным и распространенным материалом для этого является бетон. Но для заливки теплого водяного пола обычный бетон не подходит. В этом случае рекомендуется использовать раствор с цементом марки не ниже М-300 и фракцией 3-5 миллиметров. Также стоит помнить, что сцепление у отсева лучше, чем у песка.

Чтобы стяжка через некоторое время не раскрошилась, в раствор обязательно добавляют пластификатор. Его расход составляет 0,6-1 литр на «квадрат». Использование пластификатора позволяет уменьшить толщину стяжки примерно до 30 миллиметров. Если же его не использовать, то слой бетона должен быть около 50 миллиметров.

До заливки необходимо определить места, где будут находиться деформационные швы – они станут компенсировать температурные расширения бетона (детальнее: Как заливать теплый пол: тонкости монтажа ). Если тонкая стяжка будет делаться в помещении сложной формы и площадью более 40 «квадратов», то вместо дополнительной армирующей сетки лучше использовать фибру, которая хорошо перемешивается и равномерно распределяется.

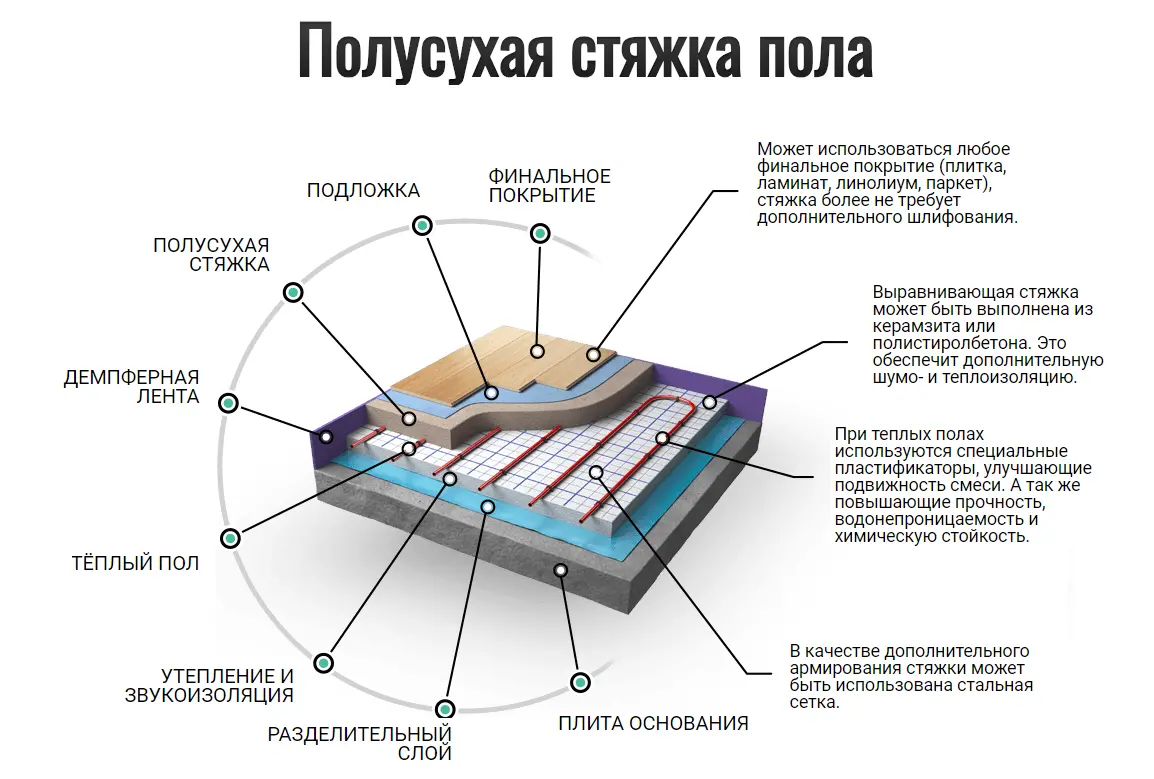

Особенности полусухой стяжки

Полусухая стяжка имеет немало преимуществ:

• стоимость сухой смеси меньше, чем бетонного раствора
• не требуется выравнивание пола
• после высыхания практически никогда не бывает усадки, трещин и прочих дефектов
• во время работы используется небольшое количество воды, поэтому вероятность ее протекания на нижний этаж практически исключена
• затвердевание и полное высыхание происходят быстрее, чем у бетона
• пористая структура повышает звуко- и теплоизоляцию.

Выполнение полусухой стяжки

При данном виде заливки, в отличие от классической, требуется меньше воды для приготовления раствора. По этой причине для застывания и полного высыхания стяжки необходимо меньше времени. Если делается такая заливка теплого водяного пола, то результат получается более прочным. Непременное условие — добавление полимерных модификаторов и обустройство армирующего слоя.

Выполняют полусухую стяжку с применением фиброволокна следующим образом. Сначала следуют подготовительные работы.

Они выполняются в следующей последовательности:

• очистка поверхности
• укладка гидроизоляционного слоя
• подготовка стен
• выставление маяков.

Пыль и мусор убирают полностью. Это легко сделать с помощью мощного пылесоса. Неровности поверхности зачищают, а щели и трещины заделывают раствором. Гидроизоляция нужна для защиты основания от проникновения влаги, а также она является звуко- и теплоизоляционным слоем. Гидроизоляционный слой укладывают на пол сплошным полотном.

Стены по периметру всего помещения изолируют от стяжки демпферной лентой. Что касается маяков, то их выставляют из цементного раствора или применяют особые Т-образные рейки.

Затем готовят раствор. При использовании готовых сухих смесей необходимо в точности следовать инструкции производителя. Чтобы проверить качество смеси, нужно взять небольшое ее количество в руку и сжать в кулаке. Если выступила влага, то в растворе много воды, а если комок остался целым, то качество хорошее.

Заливка и шлифовка

Заливка теплого водяного пола начинается после выставления маяков и приготовления раствора. Поверхность делят на отдельные зоны и заполняют смесью. Пол выравнивают правилом, движениями вправо-влево и на себя. Толщина слоя должна составлять не менее 30 и не более 40 миллиметров.
