Монтаж внутренней системы канализации
Трубную разводку сливной системы монтируют по окончании основных строительных работ до выполнения отделки.
Смотреть видео
КАНАЛИЗАЦИЯ В БАНЕ СВОИМИ РУКАМИ
В процессе проектирования здания бани в соответствии с проектом уже предусмотрены проемы под все виды коммуникаций, что снижает стоимость работ по их установке.
Монтаж внутренней канализации при строительстве
Порядок выполнения работ по прокладке сливной системы в процессе выполнения строительных работ дает много преимуществ. Мест пересечения со стенами значительно упрощаются, поскольку изготавливаются при возведении простенков.
Кроме значительного сокращения трудозатрат такая технология сборки в значительной степени улучшает качество выполнения работ, позволяет правильно выполнить уклоны и надежно их зафиксировать их цементным раствором.
Смонтированную систему можно надежно закрыть кладкой или съемными панелями. Монтаж канализационной системы при этом ведется снизу – вверх что требует качественного проектирования и точного исполнения.
Прокладка внутренней канализации в готовом здании – пошаговое руководство
Такой порядок прокладки коммуникаций применяется в уже построенном здании во время капитального ремонта. При этом на этапе ее проектирования учитываются уже готовые сложившиеся условия, диктуемые конструкцией строения. Поэтому коммуникации не всегда идеально вписываются в конструкцию.
Смотреть видео
12.09.2017 – МОНТАЖ КАНАЛИЗАЦИИ В БАНЕ
Слив в душевом отделении заглубляется непосредственно в пол и над ней устраивается герметичная стяжка с уклонами в сторону направления движения жидкости.
Выход жидкости наружу производится через трап, оснащенный сифоном. На мойке и раковине также устанавливаются сифоны, предотвращающие попадание запахов из канализационной системы в жилое пространство. Представленные на рынке трубы для канализации имеют стабильный размер в состоянии поставки, поэтому перед установкой их нужно разрезать на требуемые длины.

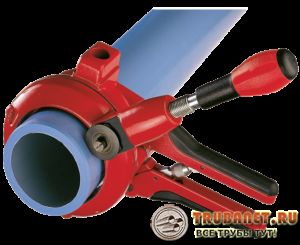

Для резки пластиковых труб разработаны и выпускаются специальные инструменты, которые обеспечивают строго перпендикулярный конец отреза и не образует заусенцев на краях. Трубу из такого материала можно отрезать пилой – ножовкой, но при этом образуются заусенцы, которые при монтаже могут повредить поверхность резиновой уплотняющей манжеты, создавая условия для протечек в последующем. Поэтому кромку отреза нужно зачистить наждачной шкуркой.
Соединения труб в процессе монтажа производится различными способами:
- Соединение в раструб является самым простым и самым распространенным способом. Узкий конец вводится в раструб, где уже имеется уплотнительное резиновой кольцо. Для повышения герметичности стык обрабатывается силиконовым уплотнителем.
- Для пластиковых изделий можно применять клеевое соединение или с помощью сварки.
- Соединение фитингами производится не только при стыковке, но и при выполнении разветвлений сложной системы. Используются муфты, угольники, крестовины и другие изделия. При их использовании нужно применять подключения с углом наклона 135 или 120 градусов с уклоном в сторону потока жидкости.

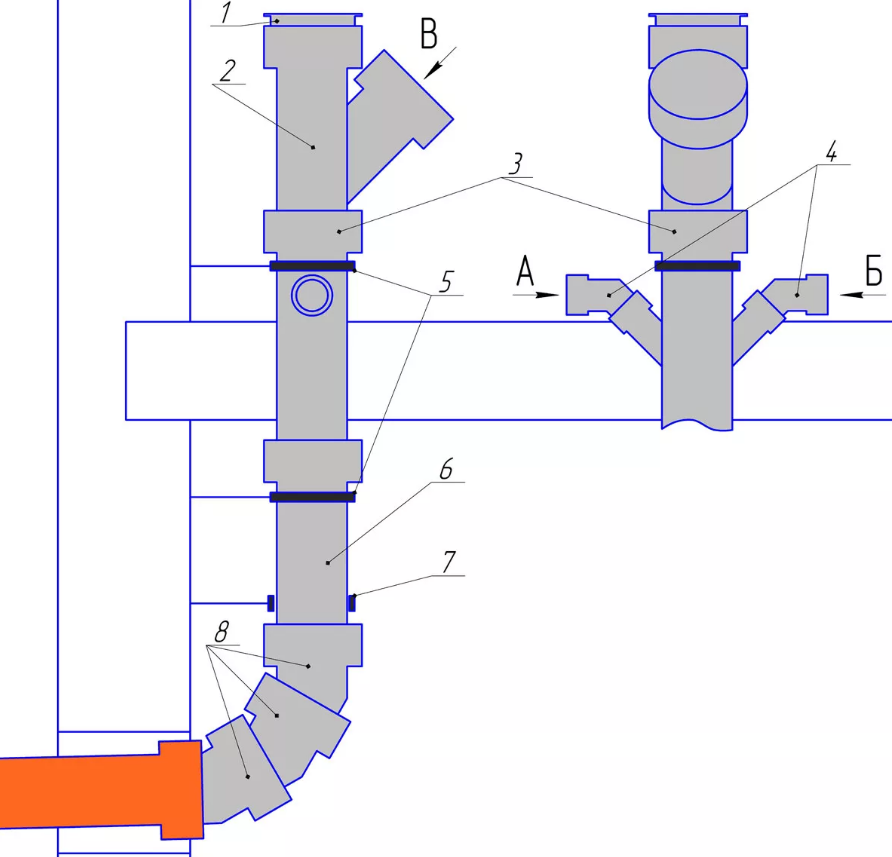

Отводная труба выводится в стояк, располагаемый в углу строения. Его изготавливают из трубы диаметром 100-110 миллиметров, и, через уголок, выводят в наружное пространство
Обращаем внимание, что глубина заложения выпускной трубы должна быть ниже уровня промерзания грунта
Для вывода трубы через фундамент, в нем необходимо проделать отверстие по размеры трубы с плюсом порядка 60-70 миллиметров. После прокладки трубы отверстие утепляется доступными рулонными материалами.
Перед установкой трубопровод утепляется греющим кабелем. Система регулировки включает его в работу при определенной температуре, близкой к точке замерзания. Поверх него устанавливается теплоизолирующая рубашка из синтетических пористых материалов.
Смотреть видео
Устройство канализации в бане своими руками

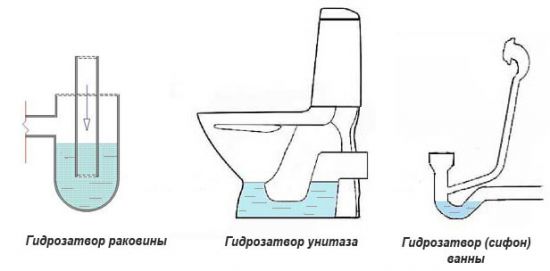

Обустройства гидрозатвора своими руками
В числе многочисленных фитингов для канализационных труб входит такое устройство как гидрозатвор. Он представляет собой изогнутую U-образную трубу, внутри которой создается водяная пробка. Она препятствует проникновению неприятных запахов из сливной системы в жилое пространство.
Вообще-то гидрозатвор имеется и на каждом сифоне, но в этом вопросе лучше перестраховаться. Это устройство в бане нуждается в дополнительном внимании. Поскольку пользуются этим заведением, как правило, не ежедневно, а раз в неделю, вода в гидрозатворе может пересыхать.
В результате в помещение проникают дурные запахи. Поэтому имеется необходимость доливать воду в гидрозатвор хотя бы пару раз в неделю.
Разводка труб – схемы
Внутренняя разводка труб в ванной в квартире, в частном доме или помещениях бани выполняется таким образом, чтобы расположение раковин, умывальников, унитаза, ванны и других приборов было максимально компактным, а длина горизонтальных участков канализации минимальна.Все сантехприборы присоединяются к канализации через гидрозатвор (водяной замок) – изогнутую часть трубы, в которой после спуска воды остается некоторое количество жидкости, препятствующей проникновению во внутренние помещения зловония из канализации. По-другому, гидрозатвор иногда называют сифоном.

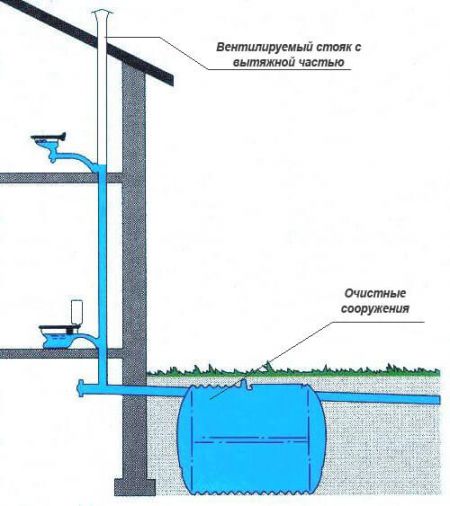

Сточные воды отправляются отводящими трубами в сборный коллектор и впоследствии в канализационный стояк.Стояк канализации – это вертикальный трубопровод, в который собираются сточные воды с разных этажей и транспортируются вниз к выпуску в наружную сеть.Стояк не может иметь диаметр менее диаметра выпускных труб присоединяемых к нему санитарных приборов. Вытяжная часть вентилируемого стояка выводится над крышей на высоту не менее 30 см от неэксплуатируемой плоской кровли или 50 см от неэксплуатируемой скатной кровли.
Вытяжка стояка должна располагаться на расстоянии не менее 4 метров от открываемых окон, балконов или форточек.Вытяжная часть стояка служит для вентиляции скапливающихся в системе канализации газов, а также способствует свободному пропуску сточных вод в трубах без срыва гидрозатворов, присоединенных к системе отвода сточных вод санитарных приборов. Если не обеспечить трубе связь с атмосферой, разряжение, создающееся при движении по ней жидкости, приведет к «высасыванию» жидкости из гидрозатворов (так называемому «срыву гидрозатворов»). После этого все вредные газы из системы канализации через сорванные гидрозатворы, в которых нет воды, начинают беспрепятственно поступать во внутренние помещения.Если нет возможности вывести стояк над кровлей, для связи с атмосферой на верхнем конце стояка допускается устанавливать специальный вакуумный клапан.
Такой клапан работает по принципу обратного клапана – при спуске канализации обеспечивает поступление атмосферного воздуха в стояк, и в то же время препятствует проникновению газов из канализации в помещение. Что из себя представляют вакуумные канализационные клапаны можете посмотреть в видео ниже:
Рейтинг биопрепаратов и очистителей для септиков и дачных туалетов
Полезная информация для наших читателей-дачников: перечень жидких и порошкообразных средств для прочистки автономных канализационных систем (септиков).
Выделяют:
- Биопрепараты для септиков и выгребных ям — порошкообразное средство, ускоряет разложение отходов в дачном туалете;
- Очистители для септиков и дачных туалетов — жидкое средство для прочистки канализации, с содержанием специальных бактерий;
- Биогранулы для быстрого разложения отходов;
- Концентрированный биологический препарат для очистки стоков — нейтрализует агрессивные химические вещества, попадающие в отходы от использования стиральных порошков, моющих средств и т.д.;
- Биоактиватор для септиков — обеспечивает быстрое разложение отходов.
В состав таких средств входят природные микроорганизмы (бактерии), которые разлагают окаменелости, жиры, бумагу, устраняют неприятные запахи в дачных туалетах.
Для наших читателей действуют СКИДКИ в магазине ЛЕРУА МЕРЛЕН.
Покупать через интернет дешевле, чем в магазине (онлайн цены ниже)! Это очень выгодно, удобно и безопасно: можно купить товары, не выходя из дома и не посещая магазин. Все покупки вам доставят домой.
Кроме того, в онлайн-магазине на каждой странице продукта можно ознакомиться с точными характеристиками и реальными отзывами покупателей.
Критерии при выборе устройства
Канализация в бане может быть выражена большим количеством разнообразных конструкций и отводов стоков. Именно поэтому необходимо правильно выбирать устройство, которое сможет полноценно выполнять ваши задачи. В данном разделе мы выясним, как выбрать оптимальный вариант и критерии для выполнения данного действия. Итак, первое, что мы должны знать – это самые главные параметры для покупки септика:
- Компоненты почвы и уровень грунтовых потоков;
- Особенности рельефа участка;
- Дистанции к местам забора воды.
Компоненты грунтового покрова очень сильно влияют на отвод воды. Если возле вашей бани песчаная почва, то это говорит о том, что землей будет впитываться много жидкости, поэтому система должна функционировать, как поглощающий колодец. В случае глинистых грунтов, наоборот, отвод воды достаточно сложная задача. Поэтому для ее облегчения можно установить ливневую канализацию или своими руками сделать бетонируемую канаву. Также огромную роль занимает схема рельефа местности. Стоит отметить, что септик нужно монтировать правильно и ровно, а трубопровод располагается под наклоном.
Типы труб, используемые для обустройства канализации
В первую очередь, устройство канализации в бане будет невозможно без использования правильно смонтированного трубопровода. Различают несколько видов труб, которые используются в канализационных сооружениях:
- чугунные трубы,
- стальные трубы,
- пластиковые трубы (канализационная разновидность поливинилхлоридных труб, к примеру, хорошо подходит для этих целей).
Из перечисленных разновидностей оптимальным для проведения канализации являются пластиковые трубы. Чугунные используются часто, но ввиду их значительного веса и высокой стоимости, порой становится вопрос об их целесообразности. К тому же, срок эксплуатации чугуна составляет 80 лет максимум (чаще 20-30 лет).
Стальные трубы имеют довольно неприятное свойство быстро ржаветь в подобных условиях, поэтому сейчас их применение в качестве канализационных больше обусловлено старыми привычками, нежели практичностью. Безусловным лидером в этой тройке являются пластиковые трубы, благодаря которым устройство канализации в бане становится посильной задачей для любого уровня бюджета и строительных навыков.
Пластиковые трубы отличаются в первую очередь низкой ценой и долгим сроком эксплуатации, экологичностью и высокой степенью устойчивости к агрессивным средам канализационных отходов. Рассчитанный срок службы поливинилхлоридных труб составляет 50 лет, поэтому при тщательном и качественном монтаже вряд ли придется заботиться о смене трубопровода.
Для стока воды рекомендуется использование особой разновидности ПВХ труб: хлорированные поливинилхлоридные. Этот тип труб отличается высокой устойчивостью к воздействию горячей воды, по ним возможно обустройство стока с температурой до 95 градусов по Цельсию. В отличие от чугунных, расчетный время монтажа канализационной системы «под ключ» составляет разницу в 6 раз в пользу изделий из ПВХ. Кроме того, их намного легче транспортировать — что будет еще одним преимуществом в сторону выбора готовой канализационной системы, состоящей именно из поливинилхлоридных труб.
Еще один вид труб – это асбестовые изделия. Раньше материал был очень популярен и продавался повсеместно, но сейчас он потерял спрос в связи с появлением ПВХ. Не смотря на это, асбестовые трубы идеально подходят для обустройства канализации и отличаются неограниченным сроком службы. Поэтому если осталось несколько труб от предыдущих ремонтов, смело используйте их для канализации.
Подготовка к монтажу водоотвода
Слив использованной воды из бани, если он не связан с применением приямка, осуществляется в два этапа: сначала по внутренней части водоотвода, проходящей непосредственно под баней, затем по наружному участку трубы. Для этого способ прокладки трубы нужно спланировать ещё на этапе создания проекта бани – с разведкой свойств грунта вокруг предполагаемого строительства объекта, расчётом сечения труб, их типа и глубины размещения колодцев.
Проектирование внутренней части водоотвода
Проектирование внутренней части водоотвода напрямую связано с типом устройства сбора воды. Которое, в свою очередь, зависит от устройства пола, который бывает:
- проливной – с лаговой конструкцией. Обустройство такого пола возможно только в регионе с тёплым климатом и с почвой, состоящей из лёгких сыпучих частичек (легкая галька, песок всех видов, ракушечник и т. д.).В дощатом настиле такого пола есть небольшие зазоры, через которые вода скатывается прямо в грунт под установленную на столбчатые опоры или свайный фундамент баню. В регионах с зимами, когда температура опускается ниже нуля градусов по Цельсию, строительств такой бани нецелесообразно.
- Протекающий. Пол из досок, опирающихся на лаги, а лаги, в свою очередь, опираются на нижние венцы деревянного сруба или на опоры несущего основания. Пол слегка наклонный в одну сторону или воронкообразный, с самой нижней точкой обычно в центре помещения, где и монтируется сливной трап. Такая конструкция – оптимальная для бань на столбчатом или сваном фундаменте.
- Не протекающий. Обустраивается на ленточном типе фундамента. Представляет собой бетонную заливную конструкцию с уклоном к одной из стен или в виде пологой воронки к центру пола. В первом случает для вывода воды наружу вдоль стены делают сливной жёлоб, по котором вода и стекает в трап, во втором – такой трап монтируют прямо в толще бетонной стяжки.
Кроме того, сразу делаются предварительные расчёты потребления воды на каждого человека и в соответствии с этим – диаметр труб слива, от которого зависит пропускная способность сливной системы.
В любом случае труба, соединяющая внутреннюю часть водоотвода с наружной, должна иметь небольшой, как минимум 2 градуса, уклон для самотёка воды и невозможности её застаивания ни на одном участке протекания наружу.
Проектирование наружного участка водоотвода
Наружный участок водоотвода – прямое продолжение внутреннего, и обустраивается по тем же физическим принципам: наклон к месту слива не менее 2 градусов, трубы такого же, как внутри (или, по крайней мере, не меньшего) сечения. Сечение же труб, связанное с их пропускной способностью, выбирается по следующим критериям:
Если количество людей, разово посещающих баню в течение примерно 12 часов, не превышает 5 человек, то достаточно трубы сечением 7 см. Если же больше пяти или среди этих пяти есть особенно «рьяные» любители париться, то лучше выбрать сливную трубу диаметром в 11 см.
| Контролировать угол наклона сливных труб можно не измеряя градусы наклона, а учитывая разницу уровней каждых последующих участков уложенных труб. Для оптимально стока достаточна разница в уровнях в 2 см на каждый метр, с понижением той части трубопровода, которая ближе к колодцу/септику/канализации. |
Шаг 5: Монтаж наружной системы канализации
Обустройство наружной канализации начинается с рытья траншеи.
Она выкапывается на 55-60 см ниже уровня фундамента. В фундаменте заранее делается отверстие для выведения трубопровода. Угол её наклона зависит от диаметра трубы.
Диаметр в мм | Угол наклона в см на 1 м |
| 30 | 3 см |
| 20 | 2 см |
| 8 | 8 мм |
| 7 | 7 мм |
На дно траншеи выкладывают песок толщиной 10 см, обязательно соблюдая угол наклона. На месте монтажа трапа и унитаза устанавливаются вертикальные палки, к ним привязывают трубы. При подводке к сливу лишняя длина палки обрезается. В конце монтажа сверху пускают воду и смотрят, нет ли подтеканий на месте стыков. Если всё в порядке, трубопровод засыпают землёй.
Наружная канализация включает трубопровод и очистное устройство (септик, выгребная яма) или бетонный колодец (гораздо реже – подземное орошение). Подвод к очистным сооружениям производится с помощью труб диаметром не менее 11 см. Их протяжённость составляет до 12 м, если больше 12 м, то оборудуется смотровой колодец.
Все нечистоты и отработанная вода сбрасываются через канализационную трубу в бетонный колодец. Он бывает однокамерным с фильтрующим дном или двухкамерным с поглощающей камерой. Колодец диаметром 50-70 см выкапывают из расчета глубины промерзания грунта плюс 50-70 см. В средней полосе России это составляет 1,4-1,6 м. На дне размещается фильтрующий слой до 40 см, он состоит из песка, гравия или кокса.
Если в бане есть туалет со сливом, то нужно оборудовать дополнительную систему фильтрации — герметичный септик и поле подземного орошения, состоящее из дренажных трубок, уходящих в землю.
Принцип работы поле фильтрации таков:
- отработанная жидкость и нечистоты поступает в накопитель (колодец либо другой резервуар с фильтрующим слоем из песка и гравия). Там стоки разделяются на несколько фракций: твёрдые частицы оседают на дно, жирные кислоты образуют пену на поверхности, остальные вещества растворяются в воде;
- мутная жидкость перетекает в поглощающую камеру, где имеется вентиляционный колодец. Это обеспечивает жизнедеятельность анаэробных бактерий, перерабатывающих взвесь в биологически безопасный ил;
- ил пригоден для удобрения, а очищенная жидкость поступает в канаву с песчано-гравийной смесью через разветвление дренажных трубок или попадает в близлежащую реку или озеро.
Единственный минус очистительного поля – невозможность обустройства на плотных глинистых почвах. На тяжёлых почвах оборудуют фильтрующие траншеи.
- выводящая канализационная труба уходит в землю на глубину до 2 м;
- она упирается в траншею глубиной 2 м, шириной 50-80 см и длиной до 30 м (длина высчитывается из расчёта в среднем 60 литров стоков в сутки на 1 м2).
- затем жидкость поступает в фильтрующую траншею;
- жидкость проходит слой очистки и уходит в грунт.
Фильтрующие траншеи уместны только в том случае, если в бане нет фекальных жидкостей. Если они есть, по санитарным нормам следует обустроить биологический септик, в котором осуществляется частичное осветление фекальных масс. В септики добавляют биопрепараты, перерабатывающие твёрдые фракции в углекислый газ и воду. К ним относятся Septic Fizzytabs, Биосепт, Septonic, Doktor Rubit, Bionix EcoSept и др.

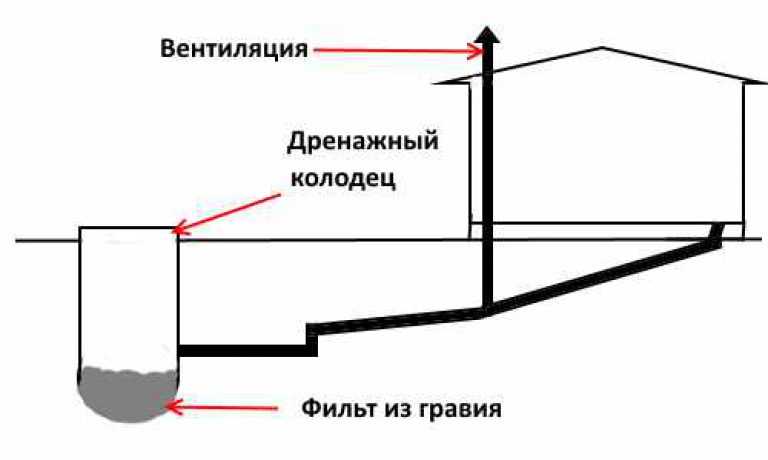

Использование фильтрационного колодца для слива в бане
Выполните следующие операции:
- Выкопайте яму на 50 см глубже точки промерзания. Горизонтальные размеры установите на свое усмотрение, обычно размеры определяет диаметр бетонной трубы, которую устанавливают в яму для защиты от осыпающейся почвы.
- Установите бетонную трубу в колодец. Вместо трубы можно соорудить опалубку и изготовить бетонные стены.
- На дно колодца насыпьте слой керамзита или щебня, перемешанного с песком слоем не менее 30 см. Фильтрационная прослойка должна располагаться на 15 см выше максимального уровня промерзания грунта.
- Выкопайте траншею от бани до колодца с наклоном в сторону ямы.
- Уложите канализационную трубу в траншею. Одну сторону трубы подсоедините к сливной трубе бани, другой выведите в колодец. В траншее труба должна располагаться с небольшим уклоном, который зависит от ее диаметра, стандартный уклон — 2 см/м. Рекомендуемая глубина расположения трубы — на 60–70 см ниже уровня промерзания. Однако точное выдерживание последнего требования иногда требует изготовления глубокого колодца, поэтому предлагается альтернативный вариант — для защиты трубы от замерзания утеплите их любым способом.
Для облегчения выбора трубопроводов производители красят канализационные трубы внутреннего пользования в серый цвет, наружного — в оранжевый.
При укладке труб в траншею выполняйте следующие требования:
- Труба должна быть без поворотов, чтобы избежать засорения.
- Диаметр трубы — не менее 50 мм.
- Покупайте специальные канализационные трубы. Хорошо зарекомендовали себя традиционные бетонные или керамические изделия, можно также использовать трубы ПВХ. Металлические не рекомендуется устанавливать, они ржавеют.
- Стыки труб замажьте бетоном.
- Колодец накройте крышкой.
- Изготовьте и установите воздушный патрубок, который должен выступать на 400 мм над уровнем грунта.
Эта система имеет недостаток — мыльная вода может забить грунт, потребуется очистка.
Монтаж внешней канализации — выбираем место для септика
Банную канализацию делают точно так же, как и для жилого дома. При наличии возможности ее можно подключить к действующей сети, а если на участке устроена локальная очистная система – тогда к ней.
Прежде всего, имеет значение характер грунтов под септиком — глина, песок или щебень. Если грунт состоит преимущественно из глины, имеющей низкую водопроницаемость, соответственно фильтрация происходить не будет.
Смотреть видео
Прокладка труб наружной канализации частного дома
Watch this video on YouTube
Фильтрующий колодец в составе такого септика будет только загрязнять окружающее пространство, и пользоваться им придется как простой выгребной ямой.
Если водоносный слой в период максимума подъема уровня выходит на глубину 2,5 метра, септик в таком месте устраивать нельзя, толщины фильтрующего слоя будет недостаточно.
Устройство локального очистного сооружения
Основными узлами такого устройства являются следующие составляющие:
Накопительный септик – служит для приема стоков и их первичной переработки бактериальными средствами. Живые культура анаэробных и аэробных бактерий продаются в профильных магазинах строительных рынков.
В процессе бактериальной обработки объем содержимого септика заметно уменьшается, в значительной степени снижается выделение запаха.
Содержание частично очищается, поскольку часть содержимого в виде твердых фракций.
В следующей секции септика, которой, чаще всего, является фильтрующий колодец, производится дополнительная очистка стоков путем фильтрации при прохождении через грунт. Фильтрующий слой состоит из доменного шлака, гравия и битого кирпича, который является прекрасным адсорбентом.
- Еще один способ обработки стоков – аэрация. Она производится путем продувки содержимого септика воздухом, в процессе чего происходит окисление не разложившихся ранее частиц загрязнений.
- В результате вода еще более очищается и становится пригодной к применению для технических целей – полива огорода или мойки автомобиля. При этом урожайность огородных культур заметно возрастает.
Использование фильтрующих полей производится в тех местах, где подложечной грунтовой основой является глина. В таком случае предварительно очищенная вода поступает в систему дренажных труб и капельно распределяется по большой площади.
Подготовка траншеи и укладка труб
Как провести трубы наружной канализации своими руками?
Они укладываются в специально отрытые канавы. Глубина траншей всегда зависела от глубины промерзания земли. Но сегодняшние технологии прокладки позволяют значительно снизить количество земляных работ за счет установки подогрева на трубы и их утепление, о чем уже было сказано выше. Большое значение имеет качество подкладки под трубы на дно траншеи
Поскольку она располагается в зоне промерзания, важно не допустить наличия воды в опорной подложке трубы. Для этого устраивается дренажный слой из гравия и песка. Гравий насыпается слоем порядка 30 сантиметров и тщательно утрамбовывается
Затем нужно насыпать слой речного песка толщиной 15-20 сантиметров и пролить его водой для лучшего уплотнения. На стенке траншеи крепится строительный шнур и натягивается вдоль нее с уклоном 2-3 миллиметра на метр протяженности. Затем в траншею опускается сам трубопровод и устанавливается вдоль шнура с контролем уклона. После этого труба аккуратно обсыпается песком, который тщательно утрамбовывается. И только после этого производится окончательная засыпка траншеи вынутым ранее грунтом и почвой
Гравий насыпается слоем порядка 30 сантиметров и тщательно утрамбовывается. Затем нужно насыпать слой речного песка толщиной 15-20 сантиметров и пролить его водой для лучшего уплотнения. На стенке траншеи крепится строительный шнур и натягивается вдоль нее с уклоном 2-3 миллиметра на метр протяженности. Затем в траншею опускается сам трубопровод и устанавливается вдоль шнура с контролем уклона. После этого труба аккуратно обсыпается песком, который тщательно утрамбовывается. И только после этого производится окончательная засыпка траншеи вынутым ранее грунтом и почвой.
