Как сделать вентиляцию в холодном чердаке

Вентиляция чердака через слуховые окна

Вентиляция с помощью слуховых окон В качестве вентиляции чердака можно использовать только слуховые окна, не оборудуя систему продухов и отдушин. Этот вариант не слишком эффективен, так как под окнами и над ними воздух может застаиваться.

Чтобы улучшить воздухообмен и снизить объемы застойных мест размер слуховых окошек делают 60 см х 80 см. Монтируют их в противоположных фронтонах. Сначала изготавливаются деревянные каркасы, прикрепленные стойками к стропилам. На каркас крепится материал кровли. Лучше выглядят окна, оформленные теми же материалами, что и крыша. В качестве отделки проемов вокруг окон хорошо подходит вагонка. Оконная коробка в проем устанавливается в последнюю очередь. Все щели между каркасом окна и кровлей следует тщательно закрывать.

Правила размещения вентиляционных окон:

окна размещаются на равных расстояниях от конька, карниза и боков;
между окнами должно быть расстояние более одного метра;
дизайн окна должен гармонично вписываться в общий вид строения;
в окно можно вмонтировать вентиляционную решетку для чердака, покрасив ее в тон крыши.

Установка вентиляции в зависимости от типа чердака

Чердаки разделяются на два типа: теплые и холодные. Технология вентиляции на каждом из них отличается.

Вентиляция холодного чердака требует регулирования в условиях тепла и холода. Самый хороший способ, это не зашивать стропила и обрешетку.

Разновидности вентиляции

Или как вариант, применить частичную обшивку с помощью обрезной доски, укладывая ее через интервалы. Таким образом, доступ свободного воздуха будет обеспечен.

Если в качестве покрытия на крыше использовался шифер или ондулин и отсутствует какая-либо подшивка или пленка, то вопрос вентиляции решается сам по себе. Никаких дополнительных усилий делать не надо. Воздух легко будет проникать снизу через волны в покрытии и также легко выходить под коньком.

При использовании металлочерепицы в качестве кровельного материала необходимо дополнительно использовать пленку, для защиты поверхностей от конденсата.

Если крыша двускатная, отверстия для вентиляции можно устроить с торца здания.

Еще один способ – зашивку из дерева на фронтонах и свесах устраивать с интервалами. Неширокие щели дадут возможность проветриваться чердаку, главное, не допустить, чтоб под крышей был сильный ветер.

Существует более экономичный вариант продухов. Можно поставить решетки для вентиляции. Отверстия одной из них при укладке смотрят вниз, а вторая может регулироваться. Для предотвращения попадания в решетку насекомых можно использовать москитную сетку.

Если крыша четырехскатная вальмовая, то требуется применение другой технологии для обеспечения притока воздуха. В подшивке делают отверстие, обеспечивающее вход воздуха, а отверстие для выхода располагают у конька. В том случае, когда подшивка деревянная, между брусьями можно делать расстояние 3–4 миллиметра.

В случае использования в обшивке пластика, панели должны быть с отверстиями.

Особенности вентиляции чердака

При плотно собранной подшивке вентиляцию устраивают с помощью решеток, которые располагают в 80 сантиметрах друг от друга по всей длине фронтонного свеса. Верхний выход располагают на наружной стороне.

На чердаке также можно сделать окно для вентиляции, но это более сложный процесс и без определенных знаний и навыков сделать его будет трудно.

Расчет вентиляции

Воздушный поток, в соответствии с нормативами, за 1 час должен 2 раза обойти помещение чердака. Чтобы вентиляция чердака нормально функционировала, следует придерживаться соотношения площади помещения и площади отверстий – 1:400.

Площадь карнизных продухов должна быть на 12-15% меньше площади коньковых и скатных. Расчет элементов вентиляционной системы проводится с учетом:

площади чердачного помещения;
вида материала изоляционного слоя;
объема теплого воздуха, который поступает на чердак из жилых помещений.

Не допускается сокращение либо увеличение площади отверстий, продухов. Если их недостаточно, то воздух не будет поступать в необходимом объеме.

В противном случае не будет обеспечена необходимая защита помещения от проникновения в него хлопьев снега и капель дождя.

Последовательность расчетов:

измерение площади чердачного помещения;
определение размеров вентиляционных отверстий.

Если площадь помещения чердака значительная, то можно устроить несколько продухов. То же касается слухового, вентиляционного окна – вместо одного можно установить 2 меньшего размера.

Расчет вентиляции для дома с мансардой проводится с учетом ее объема и количества единовременно находящихся в ней людей.

Норма заложена в СНиП «Отопление, вентиляция и кондиционирование», регламентирующих вопросы устройства системы вне зависимости от типа кровли. В расчетах используется показатель кратности воздухообмена.

Суть вентилирования

Действенная вентиляция чердака в частном доме, а именно беспрепятственное проветривание и воздухообмен между подкровельным пространством и улицей, осуществляет система точечно расставленных зазоров и отверстий. Наиболее результативны отдушины, проделанные в коньках крыш и под самым ее свесом.
Такое расположение позволяет использовать для воздухообмена напор ветра и тепла, которые исходят от потолка жилого строения. Если холодный чердак в частном жилом здании построен по всем требованиям и правилам, а вентиляция организованна с учетом всех архитектурных нюансов, то в течение одного часа холодные воздушные массы успевают обогнуть дважды изнутри всю крышу. Вентиляция чердачного пространства в частном доме требует постоянного оттока воздуха. Для того, чтобы это обеспечить, необходимы такие элементы:

Практика показывает, что для воссоздания оптимальной и функционирующей системы воздухообмена, а также для того, чтобы не накапливался под крышей конденсат, необходимо создание на ней зазора величиной 4-5 сантиметров. Такую ширину могут обеспечить рейки обрешетки, которые способствуют беспрепятственной циркуляции воздуха в подкровельном пространстве.

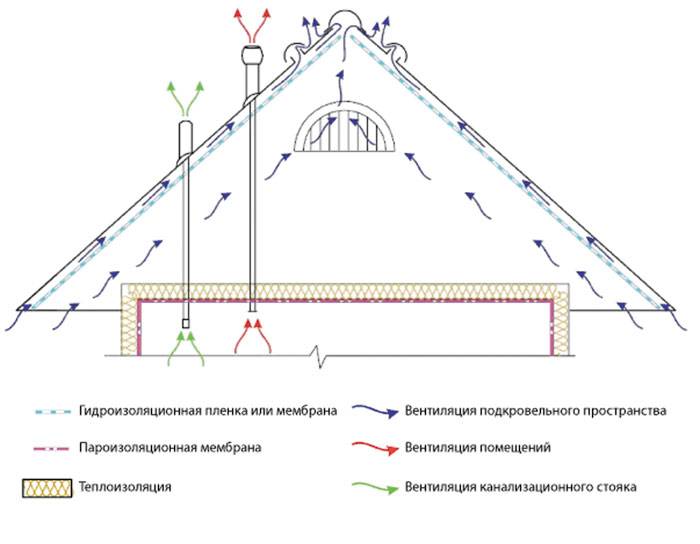

Схема вентилирования подкровельного пространства

Такой способ вентилирования помещения подходит для тех крыш, которые покрыты ондулином, профнастилом или металлочерепицей.

Это обусловлено спецификой формы материалов, которая дает возможность свободного прохождения воздуха, а, соответственно, и вентиляции. Если же используются мягкие покрытия для кровли, тогда монтаж контробрешетки осуществляется с разрывами, которые облегчают воздуху прохождение самых проблемных участков.

Особенности вентиляционной системы теплого чердачного помещения

Вентиляцию теплого чердака частного дома необходимо планировать еще при строительстве крыши. Если при строительстве используется сплошная кровля, выполненная из листового шифера, металлочерепицы или другого листового материала, то между утеплителем и кровельным материалом следует оставить вентилируемое пространство. Сделать это достаточно просто установкой на стропила дополнительной рейки. Воздушные потоки свободно должны двигаться под всей поверхностью кровельного материала. Вход воздушных масс делается в «подшивке», а выход, вдоль всей длины конька.

Для улучшения воздухообмена, самого чердачного помещения, помимо окон, многие специалисты рекомендуют монтировать клапаны ВТК, или на крышу установить дефлекторы, вентиляционные грибки и аэраторы.

Как рассчитать вентиляционную систему для чердачного помещения

Сразу хотелось бы отметить, что наиболее качественно и правильно, учитывая все нюансы, рассчитать вентиляционную систему для вашего чердачного помещения сможет исключительно специалист. Но его услуги стоят немалых денег, поэтому большинство застройщиков производят расчеты самостоятельно.

Следует знать, что для нормально функционирующей естественной вентиляции нужно выдержать следующие пропорции 1:500
. На 500 м.кв площади чердака, площадь вентиляционных отверстий должна составлять 1 м.кв.

Никто не удивляется необходимости обязательного утепления чердачного пространства для создания в жилище комфортного микроклимата. Об устройстве надлежащей вентиляционной системы в этом помещении многие даже не задумываются. А ведь качественная вентиляция чердака

способствует поддержанию там микроклимата, предотвращает возникновения грибов, гнили и , увеличивает срок службы кровельной конструкции. Правильно рассчитанная и продуманная важна не меньше, чем грамотная паро- и теплоизоляция.

Способы создания чердачной вентиляции

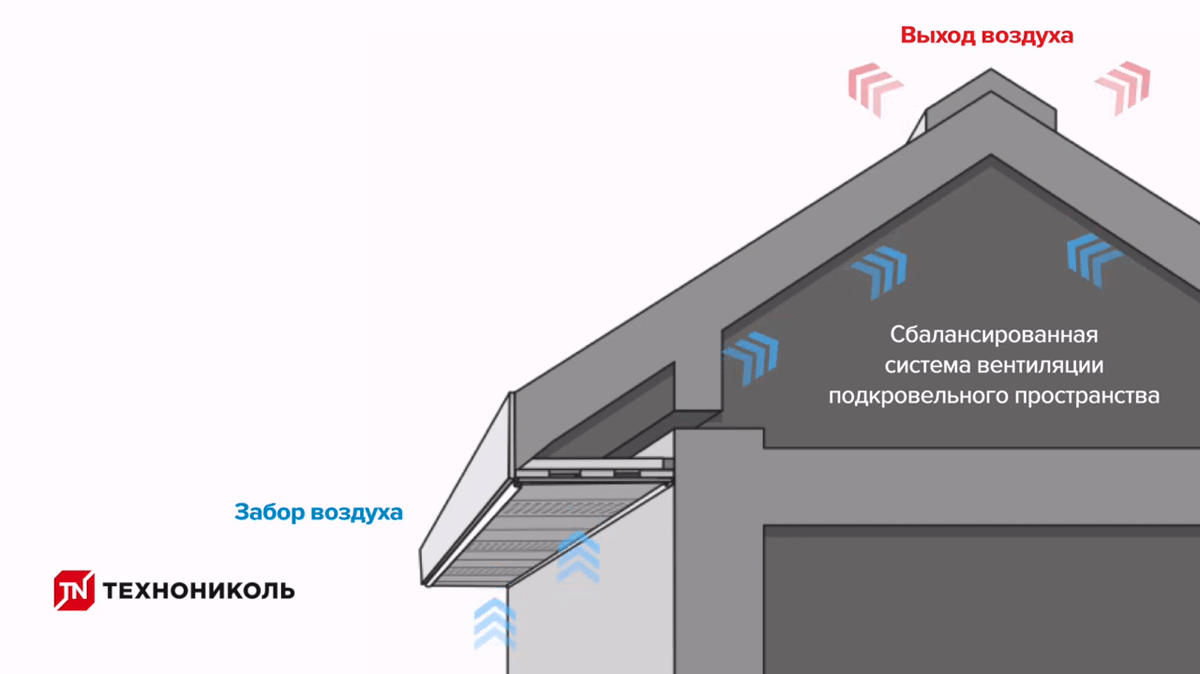

В первую очередь обеспечивают приток воздуха, как правило, в карнизной части крыши. Чтобы сделать вентилирование чердака своими руками, в большинстве случаев, используют софиты с перфорацией.

Их устанавливают в нижней части карниза крыши, а перфорация позволяет беспрепятственно проникать потокам воздуха, но задерживает возможное попадание различных насекомых.

перфорированные софиты на карнизе крыши

Вентиляция чердака в частном доме также нуждается и в оттоке воздуха.

Для этого существуют следующие элементы:

вентилируемый конек;
инерционные турбины;
электрические вентиляторы;
кровельные аэраторы.

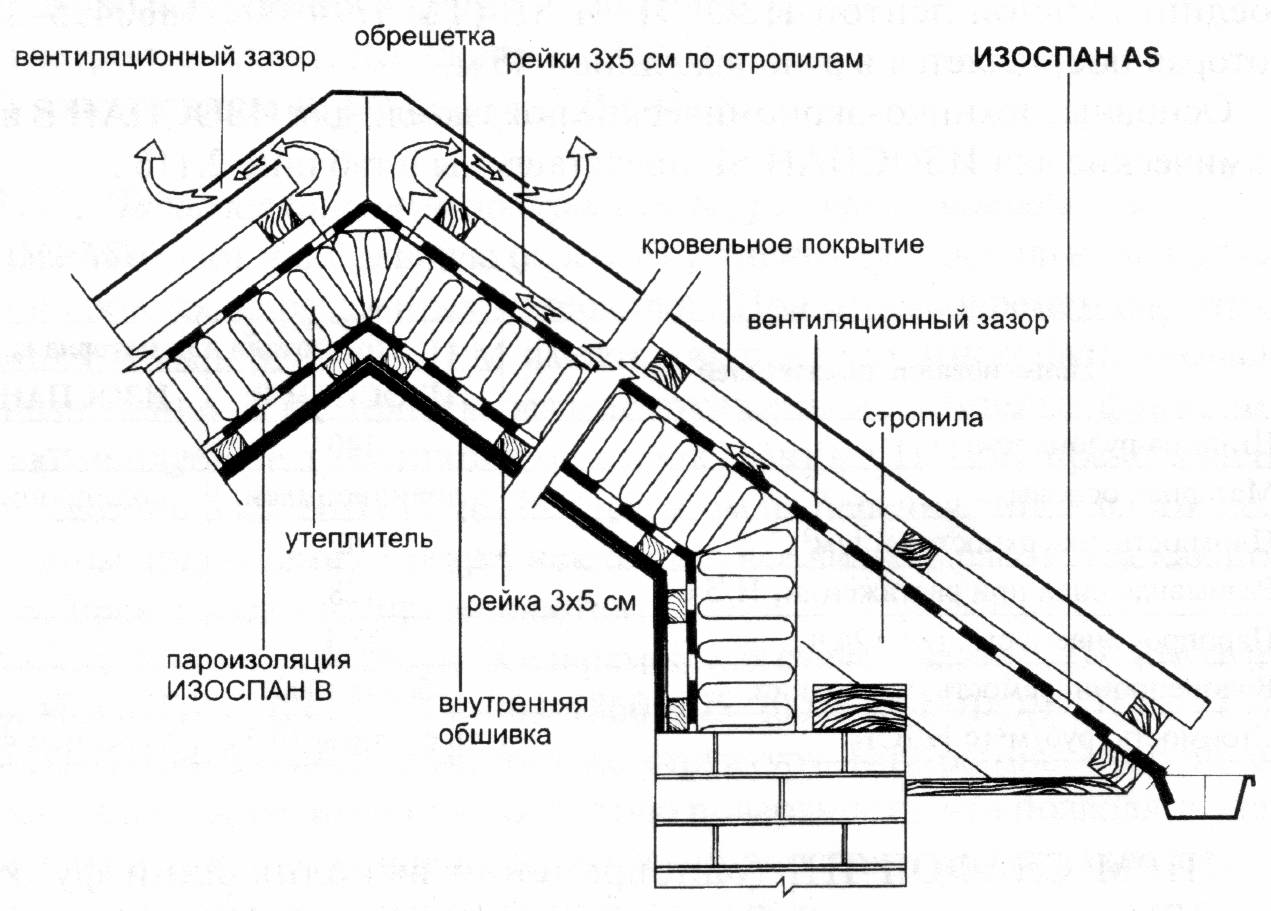

Крыша по всему периметру должна иметь вентиляционный зазор не менее 40-50 мм. Это расстояние зачастую обеспечивает ширина реек обрешетки, что позволяет беспрепятственно циркулировать воздуху под кровлей.

Такой способ, к примеру, подходит для крыш из металлочерепицы, профнастила или ондулина. Форма этих кровельных материалов дает возможность с легкостью проходить воздуху под ними и обеспечивать вентиляцию.

При использовании мягких материалов для кровли контробрешетку делают не сплошной, а с разрывами. Это позволяет обойти воздуху наиболее проблемные и сложные участки подкрышного пирога.

вентиляция на кровле из мягкой черепицы

Эффективная вентиляция холодного чердака

Поскольку в холодном чердаке под двускатной крышей отсутствуют барьеры для свободного движения свежего воздуха, то выполнить его вентиляцию несложно даже тем, кто не обладает практикой ведения подобных работ. Воздухообмен проходит через такие элементы:

слуховые фронтонные окна;
решетки;
продухи у карнизных свесов и отверстий в пластинах конька крыши.

Для обеспечения оптимального воздухообмена целесообразно выполнить продухи под карнизами по всему периметру строения и вытяжные отверстия вдоль конька, сочетая со слуховыми окнами на противоположных фронтонах. Вместо слуховых окон застройщики часто прибегают к установке типовых вентиляционных решеток. При этом одну конструкцию нужно предусмотреть регулируемой, а вторую решетку устанавливать отверстиями вниз.

Важным фактором при планировании вентиляции на чердаке является уклон крыши. В зимний период продухи, находящиеся в коньке, могут забиваться снегом, поэтому рационально устанавливать трубы, показатель высоты которых должен превышать расчетную толщину снежного покрова.

Если в конструкции верхней части строения возводится вальмовая крыша, то фронтоны отсутствуют, в этом случае вентиляция чердака в частном доме решается исключительно при помощи карнизных и коньковых продухов. Когда для подшивки используют деревянный материал, то между элементами оставляют зазоры, которые обеспечивают свободное поступление воздуха. В последнее время все чаще для обшивки применяют пластиковые перфорированные софиты, которые через отверстия пропускают воздух, поднимающийся вверх и выходящий в районе конька, где также предусмотрены продухи.

При строительстве домов сложных архитектурных форм характеристика воздушных потоков, а также их интенсивность могут существенно меняться, поэтому специалисты советуют в таких строениях устанавливать над вытяжными отверстиями дефлекторы или принудительные системы вентиляции.

Способы и материалы для утепления

Вентсистемы по устройству делятся на две категории:

бытовые инженерные сети. Оборудование представляет собой небольшую трубную разводку малого уровня разветвленности, функционирует на основе естественной тяги или по принципу принудительной системы воздухообмена. Бытовые модели используются в обустройстве домов и офисных зданий;
промышленные системы отвода отработанных потоков. Воздуховоды этой категории используются в сооружениях с разветвленной вентиляционной сетью с мощными вентиляторными установками, к примеру, в зданиях вокзалов, заводских цехах, терминалах аэропортов, торговых центрах.

Способы теплоизоляции воздуховодов и актуальные материалы определяются в зависимости от норм и требований СНиП.

Утепление бытовой вентиляционной системы

Теплозащита труб воздухообмена бытовой сети производится с помощью традиционных материалов и нового поколения утеплителей, среди которых:

минеральная вата;
пенопласт;
вспененный полиэтилен – пенофол – с фольгированным покрытием;
асбест в виде раствора или плит.

Минеральная вата

Волокнистый материал располагает предельно низким коэффициентом теплопроводности, однако отличается высокой гигроскопичностью, легко теряет эксплуатационные качества под воздействием влаги. Применяют минеральный утеплитель в комбинации с гидроизоляционным материалом, к примеру, специальной мембраной с фольгированной поверхностью. Чаще всего для утепления воздуховодов используют минвату в виде рулонов с толщиной пласта в пределах 40-80 мм.

Вспененный полиэтилен

Цилиндрические оболочки из пенофола заводского исполнения отличаются высокой эффективностью и удобством монтажа. Рулонный материал применяется способом крепления хомутами или проволокой. Вспененный полиэтилен располагает меньшей теплоемкостью, чем минеральная вата, и реализуется в недорогом сегменте. Трубу придется обматывать несколькими слоями этого утеплителя в силу малой толщины материала.

Асбестовый утеплитель

Раствор асбеста используется для изоляции труб любого сечения. Важным условием применения утепляющего состава на уличном секторе вентканала является установка короба из жести или рубероида для защиты от внешнего воздействия.

Теплоизоляционная скорлупа

Скорлупу в виде заготовок цилиндрической формы для изоляции труб изготавливают на основе различных составляющих, среди которых:

стекловата;
базальтовая вата;
каучук;
вспененный полиэтилен;
пенополистирол;
пенополиуретан.

Монолитные модели скорлупы применяются в процессе монтажа вентиляционных труб. Сборно-разборные варианты и модификации цилиндров с линией разреза устанавливаются на действующие узлы вентканала. Теплоизоляционная скорлупа особенно актуальна в местах прокладки труб через стену или плиты перекрытий. Стоимость скорлупы варьируется в зависимости от материала основы: пенополиуретановые модели реализуются в дорогом сегменте, аналоги из минваты и вспененного полиэтилена предлагаются по относительно доступным расценкам.

Самоклеющаяся изоляция

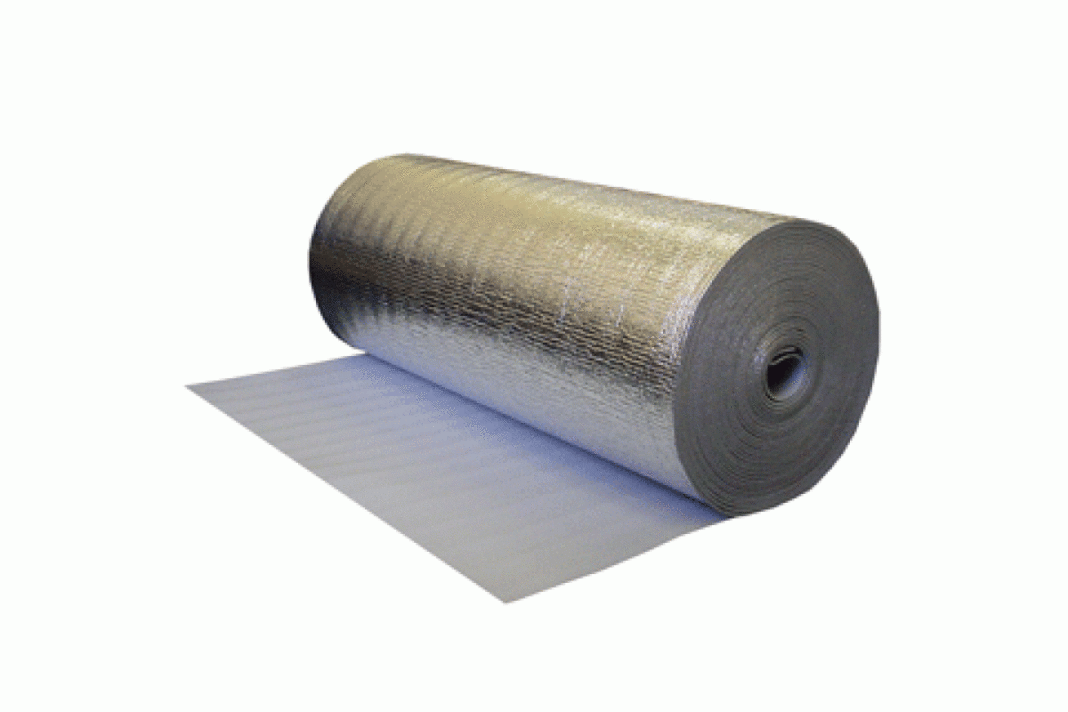

Пенофол марки «С» с фольгированной поверхностью располагает с тыльной стороны полиэтиленовой пленкой с клеевым составом. Самоклеющаяся теплоизоляция для воздуховодов представлена в большинстве строительных магазинов Москвы и регионов, и востребована как эффективный материал для самостоятельного утепления вентиляционных труб.

Теплоизоляция промышленных сетей вентиляции

Здесь востребованы все те же утеплители в виде рулонов, плит и растворов, как и для теплозащиты бытовой вентсистемы. Однако для промышленной изоляции воздуховодов актуальны также уникальные технологические разработки, к примеру, пенополиуретан. Воздушно-пенный состав наносится под высоким давлением с помощью специального оборудования. Пенная структура легко прилипает к трубе, плотно обволакивает основу, обеспечивая эффективный термобарьер.

Новое слово в обустройстве промышленных вентсистем – воздуховоды с термоизоляцией заводского исполнения. Среди предложений известных брендов по производству климатического оборудования есть готовые модели труб и узлов с разными теплоизоляционными материалами в виде минваты, пенофола, ППУ и пенополистирола.

Вентиляция крыш сложной конструкции

Крыши сложной конструкции требуют иного подхода к созданию вентиляции. Сложные четырехскатные, двухскатные со смещенным коньком, комбинированный вариант крыши (сооружение нескольких типов кровель на одной крыше) – все эти конструкции отличаются разным уровнем расположения коньков. Возникает логичный вопрос – как обеспечить вентиляцию, создав коньковые отверстия только на одном коньке или на всех?

Если коньки расположены на разном уровне и разница превышает 91 см, вентилирующие отверстия создают только на одном, самым высоком коньке. На большей высоте воздух лучше вытягивается из чердака. Возможен и другой вариант – создание вентиляции везде, но только после сооружения перегородок. Каждую составную часть крыши можно отгородить фанерой или полимерными пленками.

Теперь вам известны главные нюансы сооружения естественной приточно-выходной вентиляции чердака. Соблюдайте советы по количеству отверстий, выберите один тип приточных и выходных отверстий. И создайте оптимальный микроклимат в своем доме!

Обращайтесь в компанию «Артель-Строй»: наши специалисты имеют большой опыт кровельных работ и соответствующую квалификацию. Качественно выполним любой проект: беремся за возведение скатной крыши любого вида!Работаем в Липецке и по области. Возможен выезд в соседние регионы.Фотогалерея скатных крыш

Что советуют специалисты

Защитный козырек на трубе предотвращает попадание воды в вентиляцию

Ориентируясь на опыт эксплуатации разных вентиляционных систем, специалисты рекомендуют:

Утеплять линии воздуховодов на неотапливаемых участках пенополиуретановыми утеплителями. При использовании минеральных ват проводить гидроизоляцию основы до и после укладки теплоизолятора.
На длинных участках прохождения воздуховода по улице оборудовать его конденсатоотводчиками для вентиляции.
Конец верхней трубы, возвышающийся над кровлей, оснащать защитным козырьком.
Помещения с повышенной влажностью оборудовать местным вытяжным вентилятором.

Нормы, регламентирующие высоту и место выхода трубы

Согласно строительным нормам, каждый вид здания по целевому назначению должен быть обустроен определенным количеством вентиляционных каналов. Из частного жилого дома необходим вывод на улицу минимум 3 труб:

Фановый стояк для отведения газов из канализации.
Общедомовой канал вентиляции, куда подключены все жилые и хозяйственные комнаты, подвал.
Выход вентиляции подкровельного пространства и чердачного помещения.

Вентиляцию из помещения разрешено выводить через стену, но эффективным вариантом считается выход стояка через кровлю.

Три выхода вентиляции на крыше

На дымовые и вентиляционные каналы частного дома распространяется одно общее правило – чем выше выход над кровлей, тем лучше естественная тяга. Проектировщики руководствуются нормативными данными из основополагающей документации:

Нормы подъема выхода труб над крышей – СНиП №41-01-2003, п. 6-6-12;
Старая редакция норм проектирования вытяжки в частном доме – СНиП № 2.04.05-91;

Рекомендации проектирования вентиляционных систем – СП №7.13130.2009;
Нормы высоты вентиляционного выхода фановой трубы канализации – СНиП № 2.04.01.

Положения СНиП № 2.04.01 дают владельцу частного дома точное определение места выхода и уровня установки вытяжного канала канализации. Минимальный уровень возвышения фановой трубы от самой высокой точки кровли:

плоская не эксплуатируемая крыша – 30 см;
скатная кровля – 50 см;
эксплуатируемая плоская крыша – 3 метра.

Выход фанового стояка частного дома удаляют минимум на 4 метра от окон и клапанов приточной вентиляции, так как через трубу отводятся опасные для здоровья человека испарения. Газы с притоком уличного воздуха не должны попадать внутрь помещения.

По примеру положений СНиП № 2.04.01 разработаны в СНиП №41-01-2003 точные указания высоты и места вывода дымохода через кровлю частного дома.

Важно! Для вентиляционной системы даны общие рекомендации с поправкой: если между установленным на одной линии выходом вентиляции и дымоходом расстояние до 3 метров то верхний срез труб должен располагаться на одном уровне. Отсутствие точных нормативных показателей не означает, что не нужно делать расчеты высоты вентиляционного стояка в частном доме

Согласно рекомендациям СНиП №41-01-2003, проектировщики придерживаются следующих значений минимального выхода канала вентиляции от самой высокой точки кровли:

Отсутствие точных нормативных показателей не означает, что не нужно делать расчеты высоты вентиляционного стояка в частном доме. Согласно рекомендациям СНиП №41-01-2003, проектировщики придерживаются следующих значений минимального выхода канала вентиляции от самой высокой точки кровли:

на плоской кровле – 50 см;
на скатной крыше – 50 см в случае удаления выхода трубы от конька на расстояние до 1,5 метра.

Верхний срез вентиляционного стояка может располагаться на одном уровне с коньком, если между ними расстояние до 3 метров. Когда от конькового прогона вентиляция удалена больше 3 метра, верхний срез канала должен совпадать с условно проведенной линией под углом 10о вниз к горизонту.

Частные дома чаще по проекту обустраивают естественной вентиляцией. Добиться нормальной тяги удается методом установки вытяжного стояка высотой больше 2 м. Внушительная протяженность вертикального канала объясняется необходимостью выводом через крышу.

Разрешено использование круглых, прямоугольных и квадратных воздуховодов. Вентиляцию обустраивают шахтами, коробами, ставят дефлекторы — узнать, что это такое.

С учетом высоты потолков, крыши, этажности и наличия подвала, минимальная общая протяженность вытяжного канала в частном доме составляет 5 м. Верхний срез возвышается на уровне быстрых воздушных потоков.

!!! С увеличением скорости перемещения уличного воздуха повышается тяга. В безветренный день естественная вентиляция ухудшает работу.

Высота трубы и скорость перемещения уличного воздуха – не единственные показатели, влияющие на производительность вентиляции. Интенсивность воздухообмена зависит от разности температур воздушных масс внутри помещения и на улице.

На производительность вентиляции оказывает влияние форма и размер вытяжного канала, конструктивные особенности кровли частного дома. Инженеры рассчитывают вентиляционную систему с учетом всех перечисленных факторов.

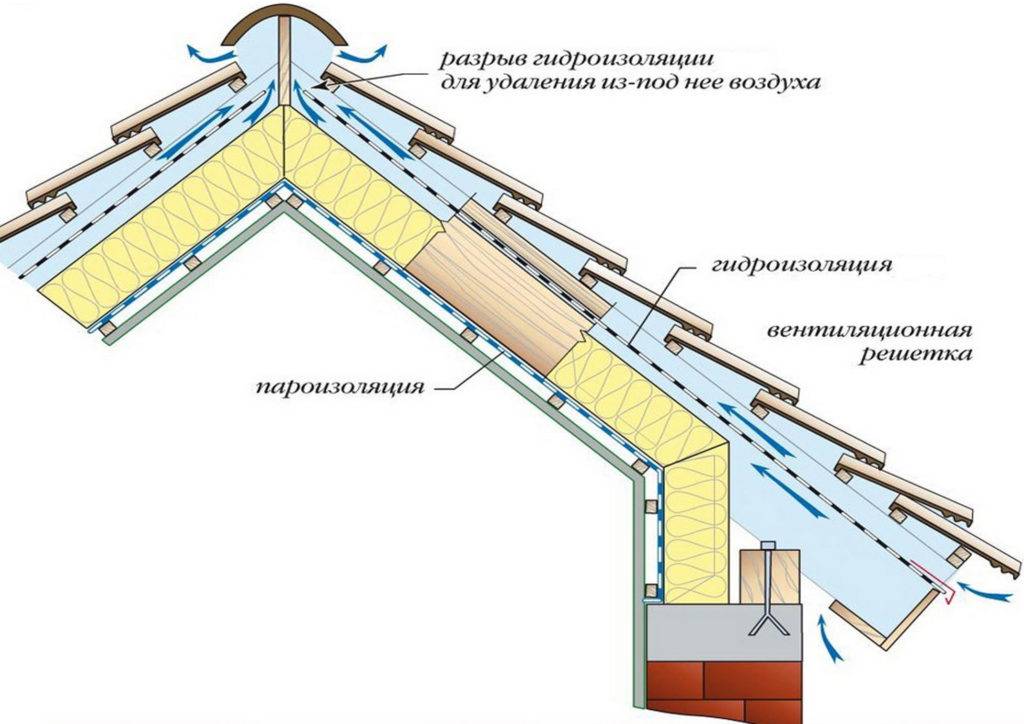

Вентиляция теплого чердака

В современных отопительных системах очень редко используется система естественной циркуляции воздуха. Следовательно, при перепланировке чердачного помещения в мансарду, необходимо обеспечить абсолютное проветривание.

Для кровли, созданной из листового металла и черепицы гибкого типа необходимо нашивать контррейки, стропила и обрешетки. Вентиляция теплого чердака, крыша которого создана только из металла, выполняется за счет специализированных ветрозащитных пленок – геосинтетиков.

Для крыш, покрытых шифером, использование контрреек не является обязательным, так как проветривание чердака будет осуществляться точно также, как и в других помещениях.

Как сделать вентиляцию холодного чердака в частном доме
