Крепление автоматов защиты
Крепление автоматов защиты само по себе несложно, хотя и требует специальных приспособлений
Но я решил об этом написать и акцентировать внимание на креплении автоматов защиты в старых этажных щитах
Современная основа для крепления автоматов защиты называется DIN-рейка (ДИН – рейка). Происхождение названия немецкое и неинтересное.
Кстати, практически на каждом продаваемом товаре, в том числе на автоматах защиты, есть наклейка или нанесен краской специальный штрих код. Этот код для сканера, по которому можно считать всю необходимую информацию о товаре. На фото вы видите штрих код на автомате защиты.

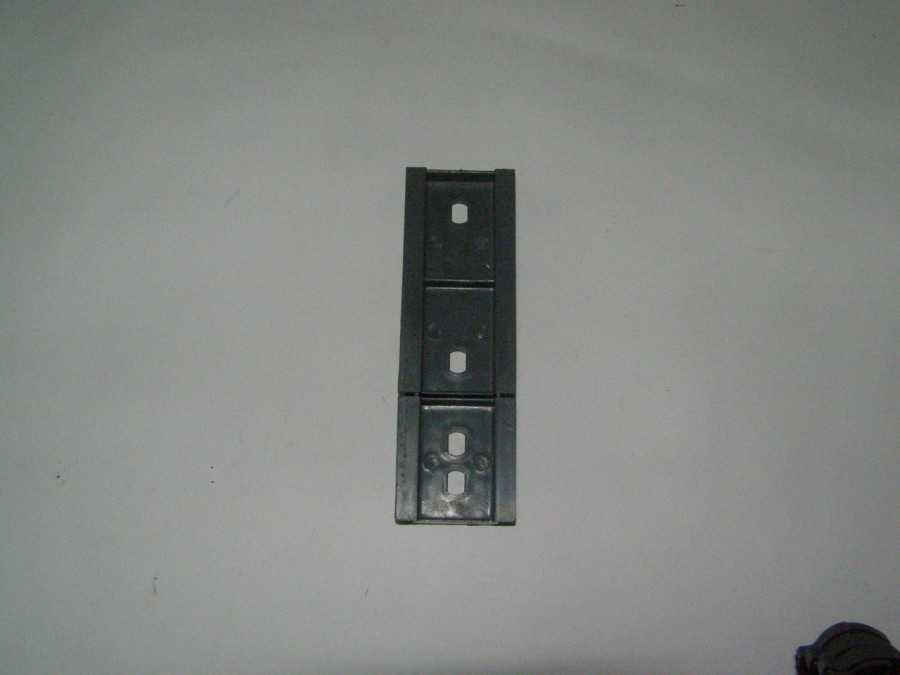

Есть несколько типов DIN-рейки. В Российском монтаже «прижилось» название монтажная рейка, а именно так у нас называется DIN-рейка, шириной 35 мм изготовленная из углеродистой, холоднокатаной стали покрытой хромом. Толщина рейки 1 или 1,5 мм.

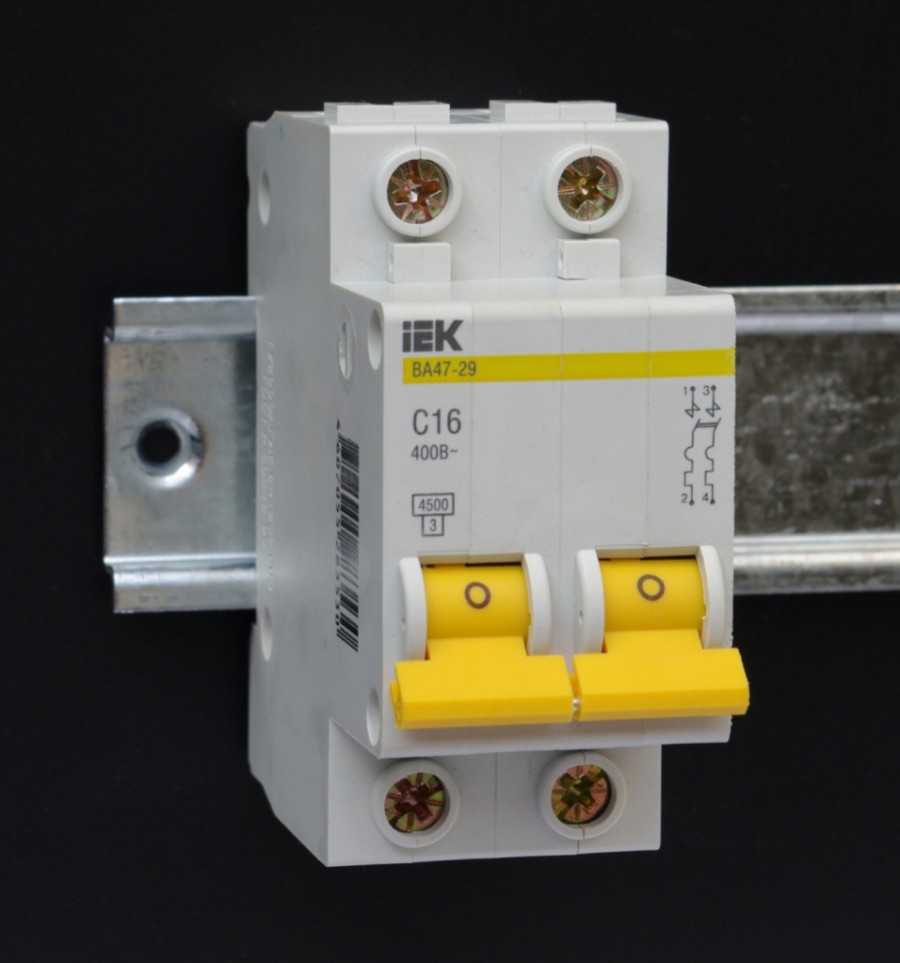

Крепление автоматов защиты на рейке монтажной

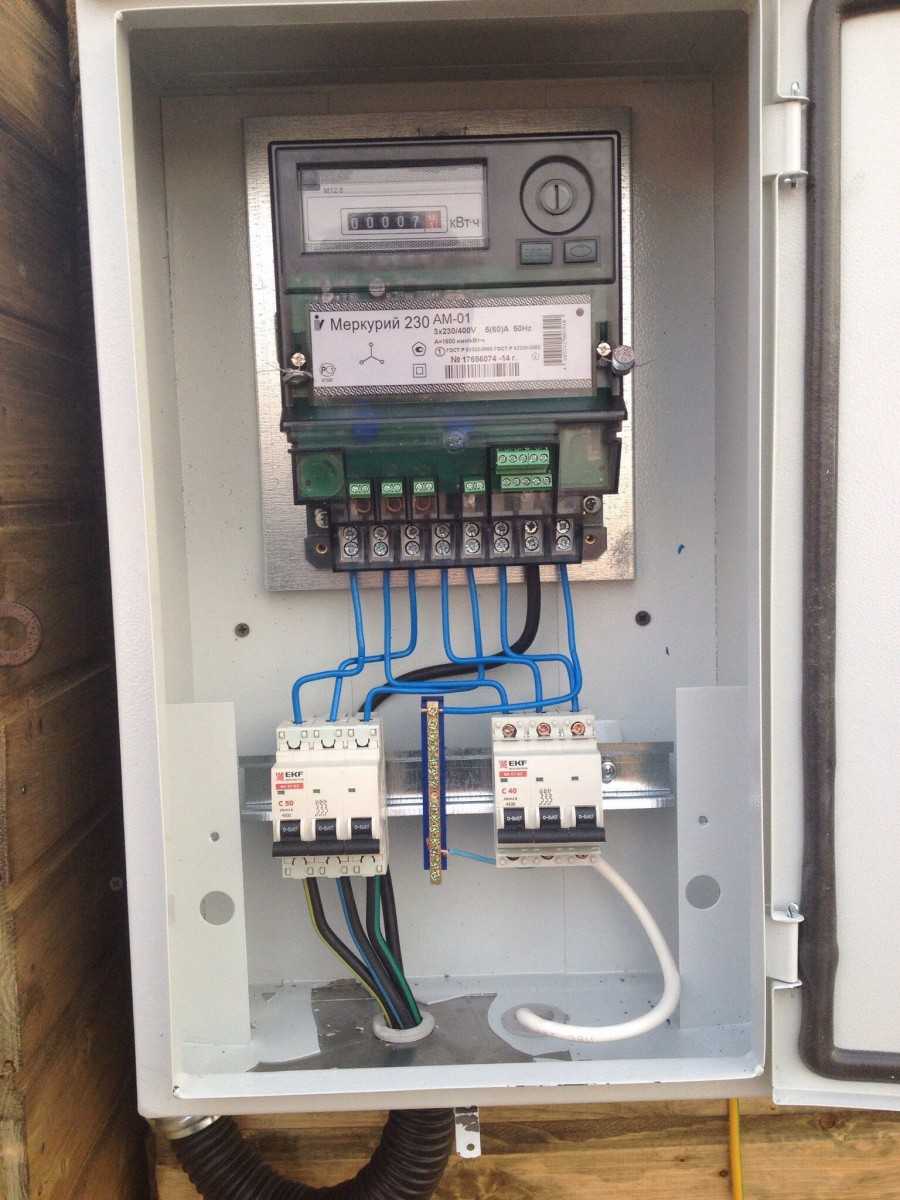

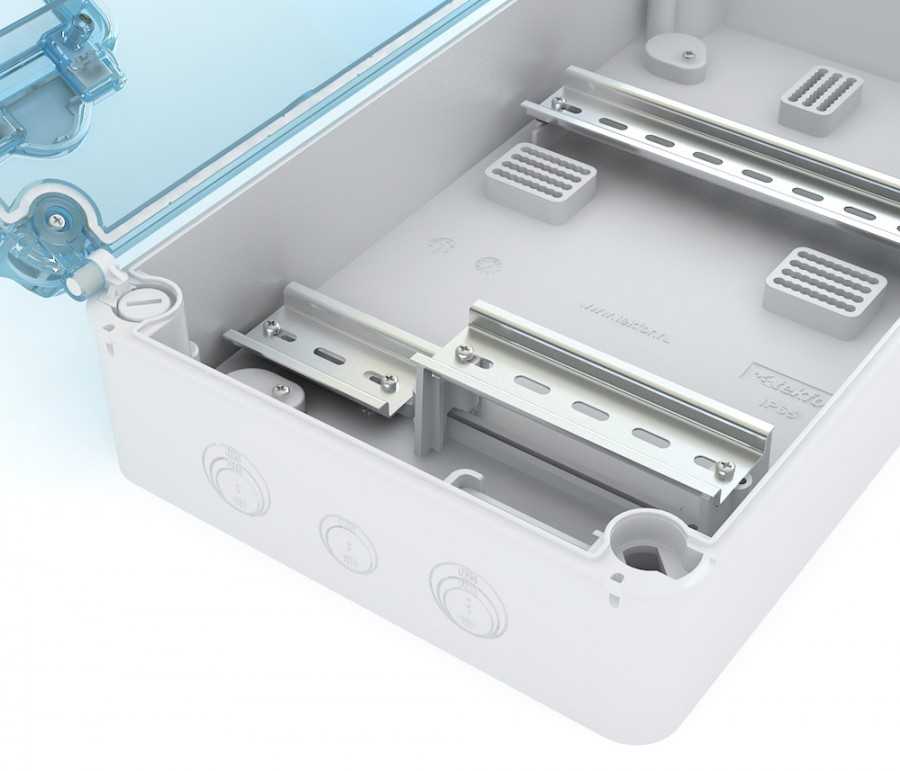

ДИН-рейка она же рейка монтажная устанавливается в электрический щит на два болта. Возможно закрепить ее на стене.

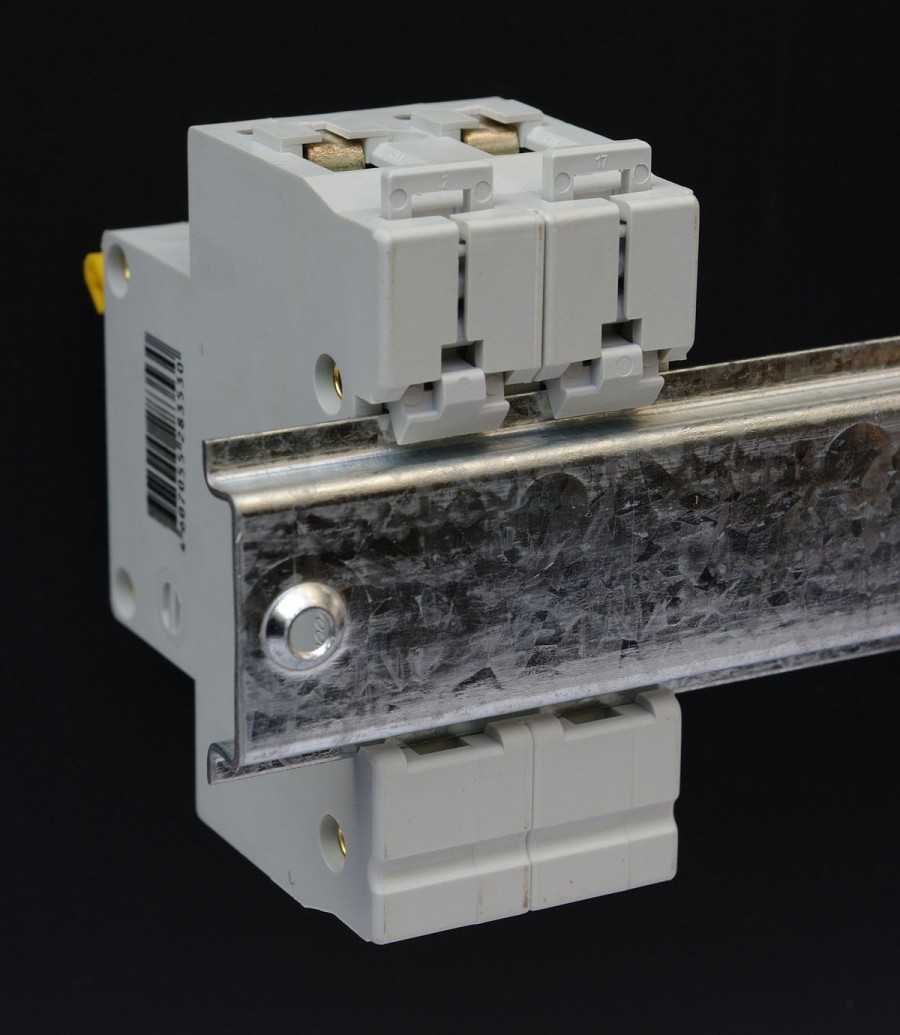

У современных автоматов защиты, устройство автомата предусматривает защелку для DIN-рейки на тыльной стороне.
- Защелка отодвигается вниз.
- Автомат ставится на рейку, цепляясь верхними выступами.
- Защелка закрывается (Click на фото).
- Снимается автомат защиты в обратной последовательности. Все просто и даже не интересно, только при креплении автомата соблюдайте технику беопасности и отключите питание групповой электроцепи которую он защищает, а лучше отключите вводной автомат.
Давайте посмотрим, как обходились без немецкого изобретения. Или оно не немецкое?
В чем особенности использования DIN-рейки?
На сегодняшний день DIN-рейка является незаменимым элементом современных электрощитов, как зарубежных, так и отечественных производителей. Конструктивно, din-рейка представляет собой профиль из металла, имеющий особую форму. Как мы уже отмечали, главной и единственной функцией din-рейки является компактное, надежное и быстрое размещение на ней модульного электрооборудования (автоматические выключатели, УЗО, и пр.).
С появлением этих изделий, электротехника сделала заметный шаг в вопросе обеспечения эффективной организации электросетей любых видов, максимально стандартизировав этот процесс. То есть с того времени, как наличие din-рейки стало обязательным в электрощитах, для электриков существенно упростилась работа по их комплектации.
Необходимо отметить, что современные din-рейки подразделяются на несколько разновидностей, в зависимости от области их применения. При этом каждый вид дин-рейки имеет свою уникальную форму, которая имеет определенную схожесть с буквой, которой она обозначается:
Также в обозначении din-рейки можно иногда встретить название «дин-рельса», что, скорее всего, вызвано тем, что это изделие напоминает своей формой рельсу.
На данный момент din-рейки стали настолько популярны и незаменимы, что на них принято устанавливать не только стандартное модульное оборудование, но также предусмотрена возможность крепления электроустановочных изделий, клемм, реле и устройств учета электроэнергии.
Монтаж DIN-рейки
DIN-рейка – это сложный металлический перфорированный профиль. На поперечном сечении они имеет особые губки, которые, собственно,и удерживают модульные элементы. Благодаря такой конструкции, установка оборудования происходит в простом порядке:
1.DIN-рейка закрепляется двумя винтами или саморезами в нише распределительного щита.
2.Подвижные прижимы на корпусе модульных устройств – выключатели, счетчики, УЗО и т.п. отодвигаются и устанавливаются на рейку.
4.Подвижные прижимы захватывают нижнюю губу с помощью возвратной пружины.
5.Установленный аппарат сдвигается в нужное место и можно устанавливать следующий.
Во время работы аппараты из-за вибрации могут смещаться, поэтому с обеих сторон необходимо установить специальные заглушки. Также зафиксировать модульные элементы можно пассатижами – разогнув губки рейки.
Использование модульной технологии значительно упрощает работу с электрическим оборудованием. Германский Институт Стандартизации разработал серию различных профилей для работыс рейкой DIN.
Самый распространенный профиль, используемый при сборке распределительных щитов, называется Омега. Его ширина 35 сантиметров, а высота губок – семь сантиметров. Омега используется в современных квартирных вводных, распределительных и учетных щитах.
Система разъемного монтажа электрооборудования
Базовый элемент системы Smissline – цоколи двух размеров для установки шести и восьми стандартных модулей, которые обычно монтируют на стандартную DIN-рейку. Соединяя модули между собой, можно получить основание практически любой длины. Ограничение по высоте – 2 м (высота стандартного распределительного шкафа).
В цоколи укладываются токопроводящие шины (10×3мм). Потребитель может сам сформировать 3-проводную (L1, L2, L3), 4-проводную систему (L1, L2, L3, N) или систему питания постоянного тока. Помимо основных шин питания в цоколи могут быть установлены две вспомогательные шины (5×2мм) для питания модулей сигнальных или дополнительных контактов приборов защиты или, например, цепей управления контакторов.
Питание шин осуществляется через вводные терминалы с номинальным током от 160 до 200 А или с использованием аппаратов защиты – УЗО, автоматических выключателей и т.п. Если шинная система подключена через защитный аппарат, то при этом и вся шинная система также оказывается защищенной.
В распределительном шкафу собранная шинная система может быть установлена как горизонтально (традиционно), так и вертикально. Её вертикальное размещение значительно экономит внутреннее монтажное пространства и обеспечивает подвод питания к шкафу как сверху, так и снизу. Все это, наряду с отсутствием специальных отходящих терминалов (отходящие провода подключаются непосредственно к аппаратам защиты), облегчает проектирование и сокращает время монтажа.
Оборудование на DIN рейку
: надежные автоматические выключатели и устройство защитного отключения (УЗО) для монтажа на DIN рейку
: AC/DC-DC преобразователи напряжения в конструктиве для крепления на DIN рейку
Для крепления электромонтажного оборудования
Современные производители электрооборудования уже предусматривают наличие DIN-рейки в щитовой. Однако при необходимости ее достаточно просто установить в любом нужном месте. Для этого профиль рейки перфорирован отверстиями, благодаря которым ее можно прикрепить на плоскости болтовыми соединениями или саморезами. Надо только заранее, до монтажа рейки, учесть ширину автоматов, которые вы будете на нее монтировать, чтобы им не было «тесно»! Разрезать DIN-рейку лучше болгаркой, но может с этим справиться и ножовка по металлу.
В современных квартирах полно электроприборов и всяческих устройств, так что электрощит может занимать площадь стены около квадратного метра, вмещать счетчик, десяток автоматических выключателей, нулевую рабочую и защитную шину и прочие важные элементы. Но при компактной «насадке» их на DIN-рейку в укромном месте не нарушается интерьер квартиры, не создается неудобств для жильцов.
Ленту вы закрепили, теперь надо «насадить» на нее все заранее заготовленные устройства. В современном мире электротехники они к счастью унифицированы. А поскольку все элементы современной автоматики адаптированы под DIN-рейки, их очень легко на нее «усаживать» – отжимаете плоской отверткой губку на автомате, затем легкое движение, щелчок – и все, автомат встал на свое место. Для установки одного модуля хватает несколько секунд, это ведь не то, что винтами в стену вживлять!
Кстати и обслуживать такую линейку приборов и устройств гораздо проще. Чтобы заменить автомат на типовых DIN- рейках в электрощитах, достаточно лишь ослабить на клеммах винты крепления проводов для их отсоединения, после чего фиксатор прибора сдвигается вниз и автомат снимается с рейки.
Все остальные детали при выборе столь необходимой вам DIN- рейки вам подскажут наши консультанты, и электромонтаж станет для вас простым, удобным и приятным, ну как при конструировании корабля из детского набора элементов ЛЕГО. Удачи вам!

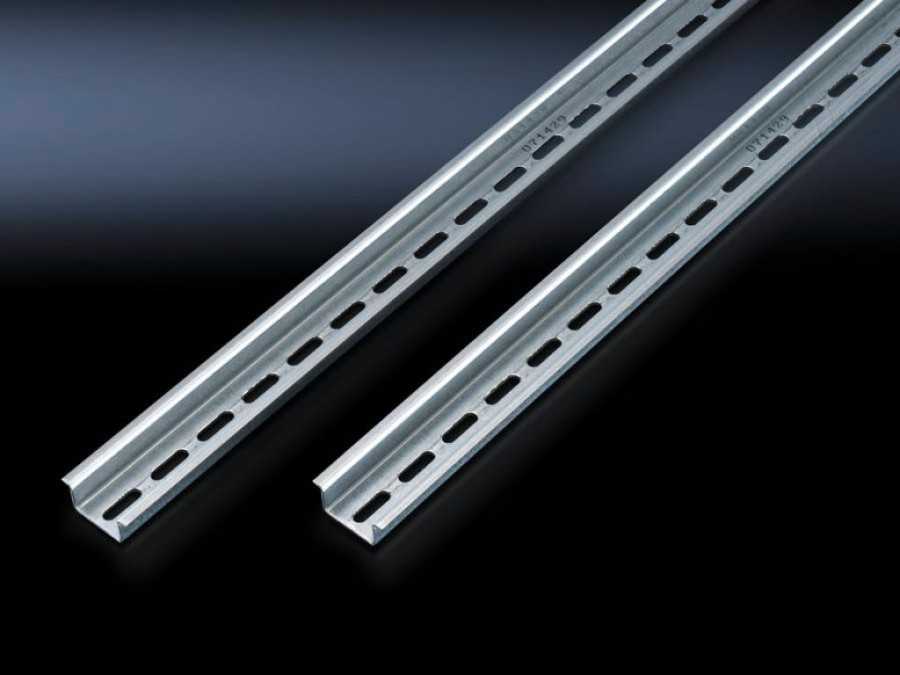

DIN-рейки производятся из гальванически обработанной стали либо алюминия. Некоторые модели перфорированы вдоль всей своей длины для удобства распределения на составляющие требуемого размера.
По типу профиля
По форме профиля рейки разделяются на следующие типы:
- Омега-образный профиль, являющийся самым востребованным. Изделия применяются для монтажа распредщитков: установки автоматических защитных приборов, счетчиков и прочих необходимых аппаратов. Губки реек выгнуты в наружную сторону. Ширина устройства равна или 15, или 35 см. По высоте губок производится три типовых размера — 5, 7,5 и 15 мм.
- С-образная рейка предполагает наличие вогнутых краев высотой 15 мм. Такое изделие используется для монтажа аппаратных зажимов и колодок клемм.
- Профиль G-образный используется реже иных реек. Применяется для монтажа некоторых моделей приборов, ввозящихся из-за границы. Отыскать рейку этого типа в нашей стране достаточно трудно.
Концы реек типа G вогнуты внутрь, один из них короче другого — высота составляет 9 и 15 мм. Ширин рейки — 32 мм.
По перфорации

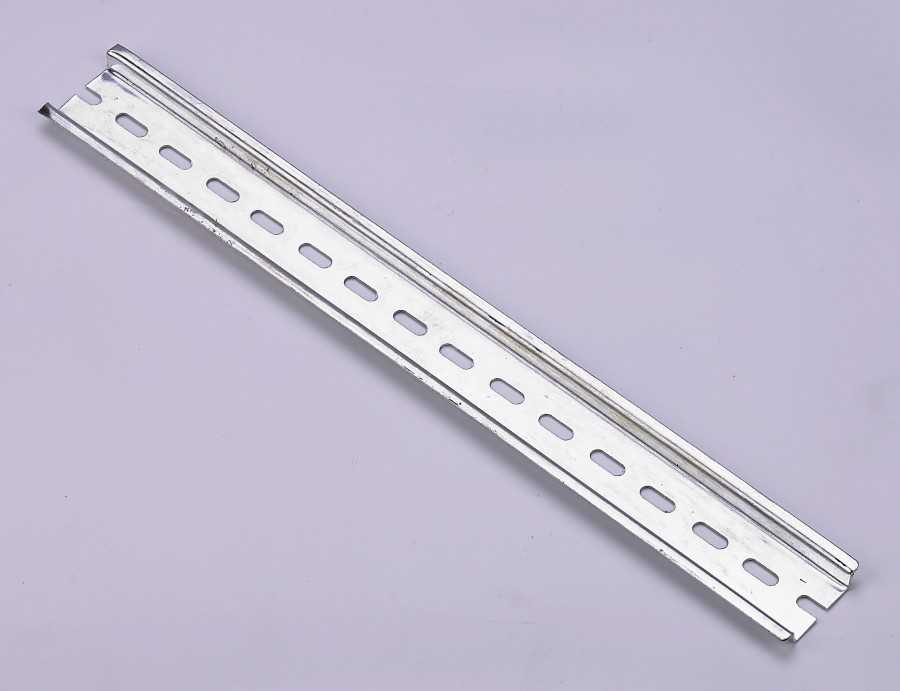

По своему прямому предназначению Дин-рейка служит монтажной шиной, представляющей собой профилированную полоску из стали. Горизонтальная площадка в большинстве типах реек перфорирована отверстиями овальной формой, необходимыми для прикрепления изделия в точке его установки. Отверстия располагаются на удалении друг от друга в 10-20 мм.
Также выпускаются рейки и без перфорации, для монтажа которых требуется предварительная наметка и сверление отверстий для крепежа на расстояниях в соответствии с требуемыми размерами.
По способу изготовления
По способу производства изделия разделяются на:
- штампованные;
- литые.
Литые рейки обладают высокой надежностью и способны выдерживать значительные нагрузки, не теряя свою форму и свойств от их воздействия.
По материалу изготовления
В зависимости от использующегося при изготовлении материала Дин-рейки разделяются на:
- стальные, усиленные защитным гальваническим покрытием;
- алюминиевые, отличающиеся легкостью.
По прочим параметрам
DIN-рейки выпускаются также с уменьшенной толщиной и шириной профиля. В иных моделях имеются специальные засечки, при помощи которых изделие разделяется на кусочки требуемой протяженности.
Преимущества применения
Основным преимуществом использования реек DIN можно назвать обеспечение простоты и удобства монтажа в распредщитки модульных приборов различного назначения независимо от типа их конструкции.
Дин-рейка (din-рейка) монтаж в электрощит

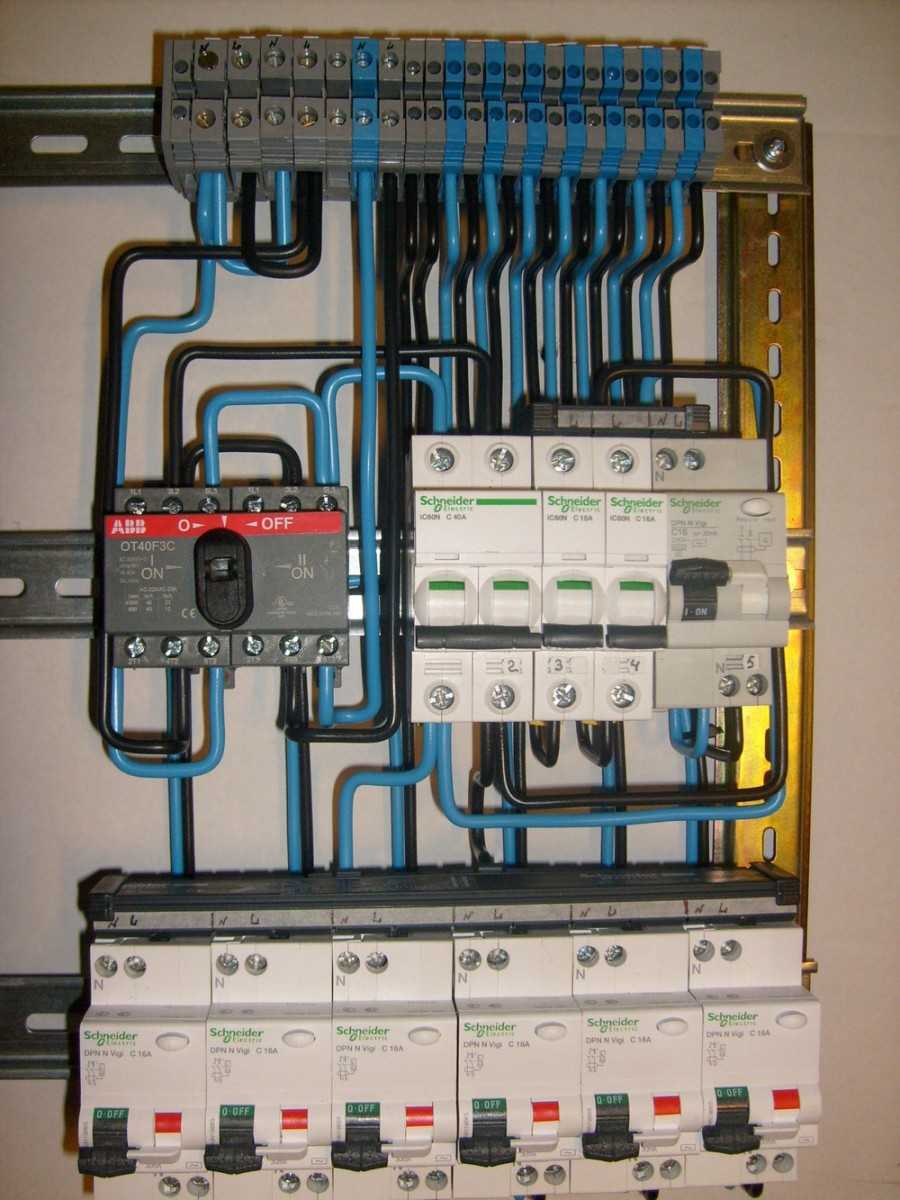

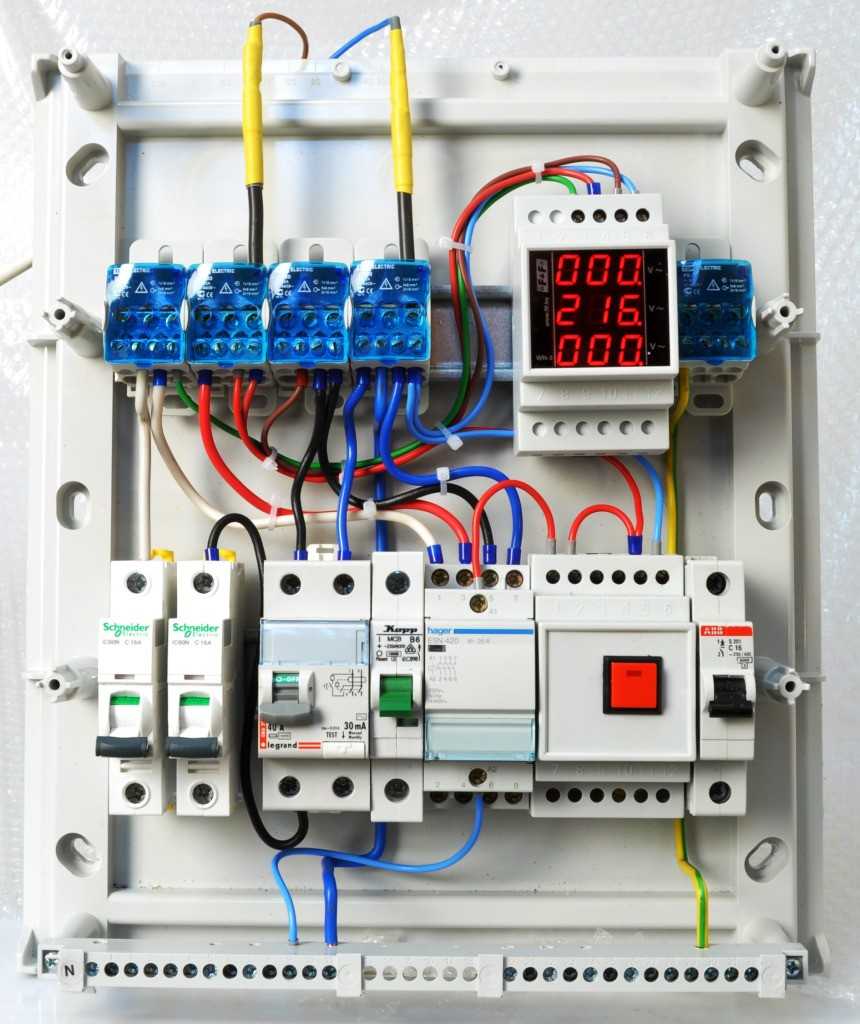

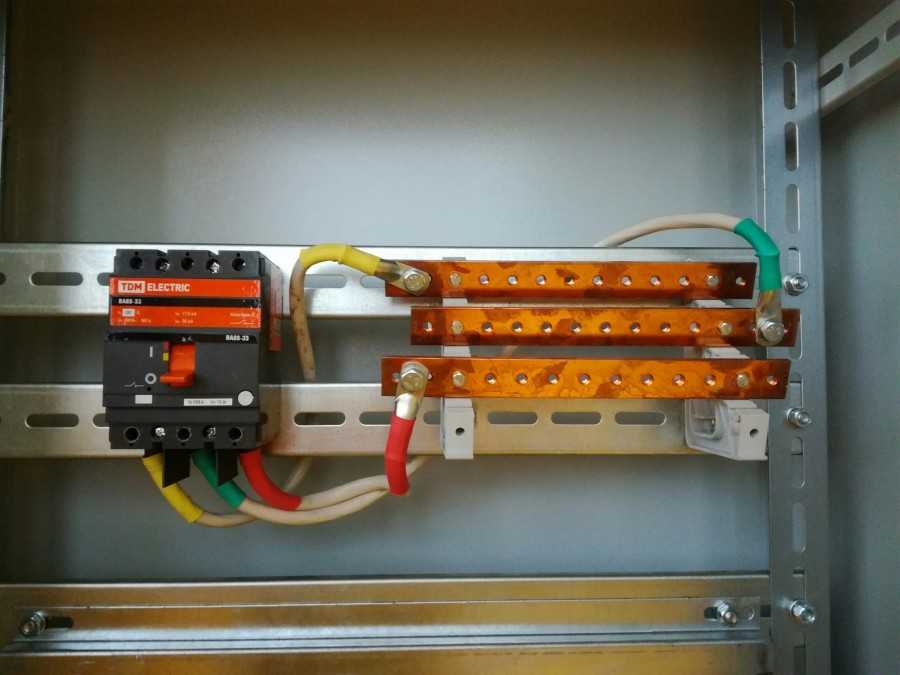

Все виды автоматических выключателей, имеющиеся в щитке, устанавливаются на рейку. Для этого у модульных механизмов на обратной стороне есть специально предусмотренные зажимы.

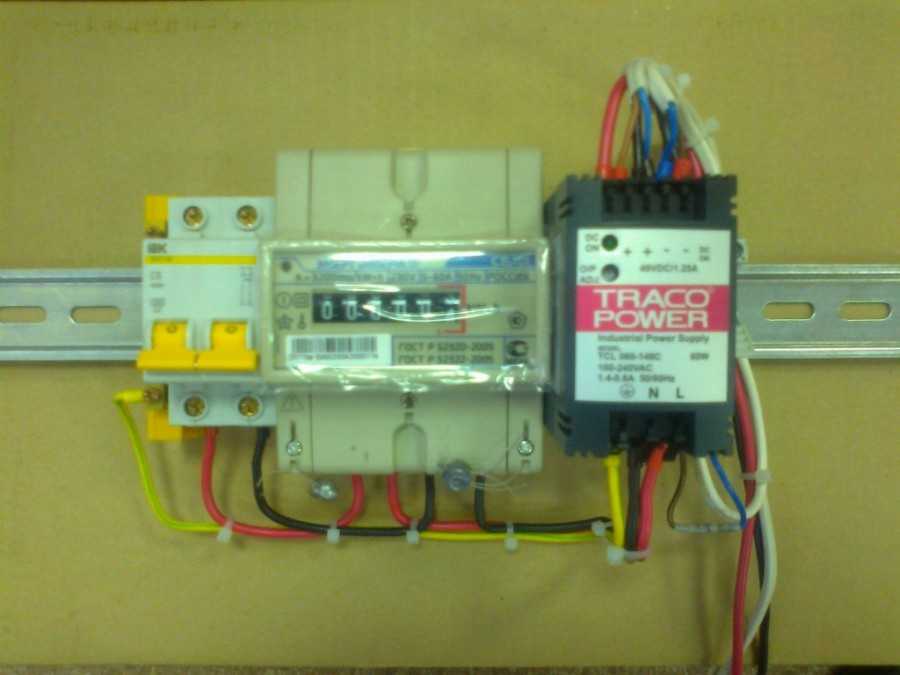

Источник питания на автомат на дин-рейке (din-рейке)
Монтажная планка имеет выступы по краям, которые способны удерживать водруженные на нее устройства. В производстве установки рейки необходимо учитывать ширину устанавливаемых механизмов. Для этого следует разрезать рейку, отмерив нужную длину, посредством болгарки или ножовки по металлу.
На начальном этапе необходимо прикрепить рейку к корпусу распределительного щитка на шурупы. Некоторые виды электрических щитов изначально комплектуются данным приспособлением. Затем следует установить защитные автоматические устройства на дин-рейку.
Для этого всего на всего нужно верхним краем крепежа устройства зацепиться за верхний край рейки, и нажать на корпус прибора до щелчка. Далее устанавливается все последующее оборудование идентичным способом. Приборы, благодаря встроенным на задней поверхности крепежам, спокойно перемещаются по рейке как по рельсам.
Если что-то надо установить новое, то раннее вмонтированное устройство можно по этим рейкам отодвинуть в сторону. Для того чтобы устройства не могли свободно перемещаться необходимо установить специальные стопоры, которые исключат их передвижение. Некоторые потребители просто загибают края рельсов пассатижами. Это также практичный способ, но менее эстетичный.

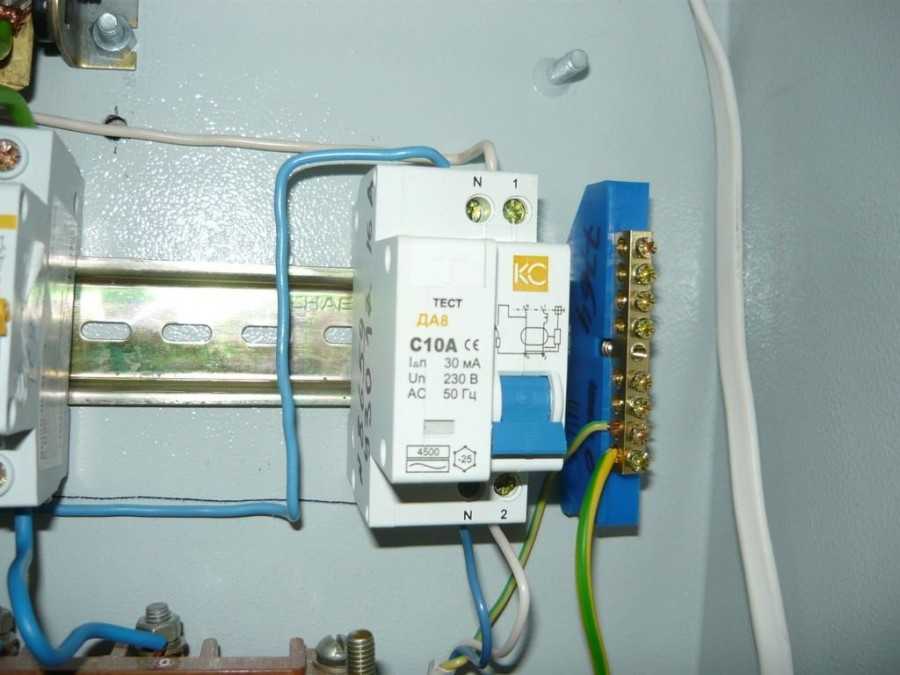

В распределительных щитках защитное устройство может фиксироваться путем специально созданных отверстий, при этом свободные места прикрываются шторками, которые очень просто снимаются.

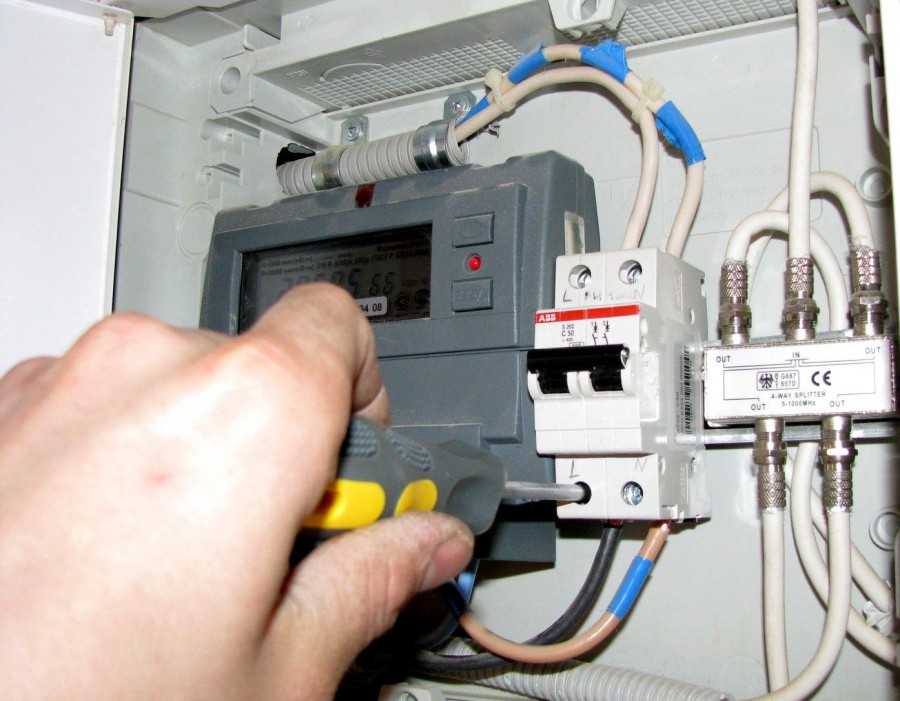

Для присоединения проводов к защитным устройствам, необходимо предварительно заготовить два кабеля, которые идут один к источнику питания, а другой от него. Первым подключается кабель, который питает электролинию.
Это сделать вовсе не трудно: нужно открепить верхний провод защитного устройства и присоединить его к клемме. Такую же процедуру необходимо сделать по отношению ко второму кабелю, идущему к потребителю.
Для облегчения монтажа на модульные рейки наносятся специальные насечки, имеющие определенную длину.
Конструкция и характеристики
Особенность внутреннего устройства розеток щитовых на DIN-рейку — пластиковая защелка, благодаря которой устройство надежно крепится к дополнительному профилю — рейке.
Существует несколько разновидностей модульных розеток:
- Без заземления. Небольшого размера, шириной 17,5 мм, а значит, занимают в щитке место 1 стандартного модуля. Это их основное преимущество. Применяются для подключения электроприборов, не требующих заземления, незначительной мощности: паяльников, светильников и т. п. Номинальный ток 6А, 10А.
- С заземлением. Их ширина значительно больше незаземленных, составляет 2,5 модуля. Благодаря тому, что такие розетки обустроены заземляющими контактами, их применение распространяется на подключение приборов с металлическими составляющими, требующими заземления. Параметр тока составляет 10А и 6А.
Модульные розетки делят по степени защиты от таких вредных факторов, как влага и пыль. Значение указывается в буквенно-численном виде. К примеру, код IP44, где IP — уровень защищенности от проникновения инородных элементов любого размера в корпус устройства, а 44 — степень его влагозащиты.
Размеры модульных розеток установлены мировым стандартом и находятся в таком диапазоне:
- длина (с заземлением): 44 мм, 18 мм;
- высота (с заземлением или без): 45 мм;
- расстояние между краями: 76 мм, 77 мм;
- толщина: 64 мм, 66 мм.
Ограничитель на din рейку – удобство монтажа
Приветствую всех посетителей на сайте «Электрик в доме». После бурных праздников решил немного поработать. Сегодня хочу поделиться одной фишкой, которая поможет немного облегчить сборку электрощитков. Фишка называется металлический ограничитель на дин рейку yxd10. Суть его заключается в жесткой фиксации установленного на дин рейке оборудования. То есть фиксирует автоматы, узо, дифы и любое другое оборудование именно на том месте оно должно находиться. В данной статье представлен ограничитель на din рейку от компании iek.
Какой плюс в этом устройстве? Зачем оно вообще нужно? По правде говоря, должен сказать, что данные вопросы задают не только новички, а даже некоторые мои знакомые профессионалы которые занимаются электромонтажом уже не первый десяток лет. На работу оборудования ограничители не как не влияют, щиток будет корректно работать и без них (если конечно все правильно подключено)
Но с помощью ограничителей можно придать щитку некий эстетичный вид, что не мой взгляд немало важно при эксплуатации
Когда собираешь щит, хочется чтобы все выглядело красиво и опрятно. Модульное оборудование, установленное на рейке, должно быть расположено четко по линии. А бывает так что, установил десяток автоматов на дин рейке, подключил их, все вроде нормально. Но со стороны смотришь — все перекошены.
Один влево ушел, другой вправо, третий вниз, в общем, кто в лес кто по дрова. А если в щите не хватает места, и провода задевают установленное на рейке оборудование, то это вообще жесть, все будет выглядеть как после взрыва.
Честно говоря, найти ограничитель на дин рейку очень трудно, я оббегал все магазины в своем городе, нигде их нет. Скорей всего это связано с их малым спросом. Владельцы магазинов просто не хотят закупать товар, который не пользуется спросом. Пришлось заказывать в интернете. Благо там их навалом. Возможно, вам повезет больше, вы найдете их в наличии.
Раньше ограничителями yxd10 я не пользовался. Узнал и них на одном из форумов по электрике — mastercity.ru. Решил попробовать и не пожалел.
А еще их очень удобно применять, когда устанавливаешь небольшое количество защитных устройств (два, три). Например в этажных щитах, когда выполняешь замену старых советских автоматов на современные. У меня был один случай, когда в этажном щите нужно было заменить старый пакетник и два автомата, которые шли на квартиру.
Вместо пакетника нужно было установить один двухполюсный автомат на 25 А (вводной), а вместо старых автоматов два однополюсных на 16 А. Все из нужно где то разместить и зафиксировать. А как их зафиксировать? Конечно же, нужно брать кусок дин рейки, крепить ее к корпусу щита, а уже на нее цеплять автоматы. Так я и сделал. Прихожу через пол года, открываю щиток и удивляюсь. На тот кусок дин рейки, что я крепил (длиной он примерно 10 см), кто то додумался поставить свои автоматы, сдвинув при этом мои. Причем, так что один из моих автоматов соскочил и практически висел в воздухе.
Пришлось снимать всю эту красоту, ставить рейку подлиннее и фиксировать свои автоматы с помощью ограничителей на дин рейку yxd10. После этого автоматы не ездят, и их уже точно никто не сможет сдвинуть.
Как зафиксировать автоматы ограничителем
Как зафиксировать автоматы на дин рейке с помощью ограничителя. Все очень просто. Сам ограничитель изготовлен из оцинкованной стали и имеет форму в виде скобы.
На рейке он фиксируется с помощью прижимной пластины, которая упирается в рейку при закручивании винта. Для того чтобы зафиксировать автоматы или любое другое оборудование, берем ограничитель устанавливаем его в нужном месте щита и закручиваем винт расположенный сверху. Одна опорная точка у нас есть.
Затем устанавливаем на din рейку автоматы, узо, клеммники (все что нужно по проекту щита), и плотно прижимаем их к ограничителю. Затем берем второй ограничитель на дин рейку yxd10, прижимаем его к крайнему автомату и закручиваем винт. Модулька которая расположенная между этими двумя ограничителями надежно зафиксирована, не двигается влево-вправо и уж точно не соскочит.
Похожие материалы на сайте:
- Щит для квартиры hager cosmos
- Ужас в этажном щите
Что из себя представляет DIN-рейка
Большим преимуществом такой аппаратуры является тот факт, что крепление её упрощено по сравнению со старыми типами подобного рода аппаратуры. Всё то, что применялось для крепления раньше, сегодня уже не нужно. Модульная аппаратура крепится на дин рейку (планку, созданную из металла). Это удобно для того, кто занимается её установкой и безопасно даже для дилетанта, не только для профессионального электрика.
Что означает название DIN? Это аббревиатура, которая расшифровывается, как Deutsches Institut für Normung, что в переводе на русский язык означает «немецкий институт стандартизации». Такой маркировкой обозначают не только крепёжные рейки. Она используется и для других крепёжных устройств, а также для маркировки некоторых разъёмов.
Дин рейка – это приспособление удобное, практичное, надёжное, прочное. При этом цена на него совсем невысокая.
Поскольку все модули имеют одинаковую ширину, то для их крепления можно пользоваться одинаковыми крепёжными приспособлениями.
Благодаря тому, что была изобретена дин-рейка, теперь можно оснастить щитовую внутри совершенно другим, современным, новым оборудованием.
Старые щитки, которые крепились винтиками, гаечками, болтиками и так далее, представляли собой лишь счётчик и две пробки. Сегодня такой прибор считается, во-первых, устаревшим и примитивным, а, во-вторых, опасным.

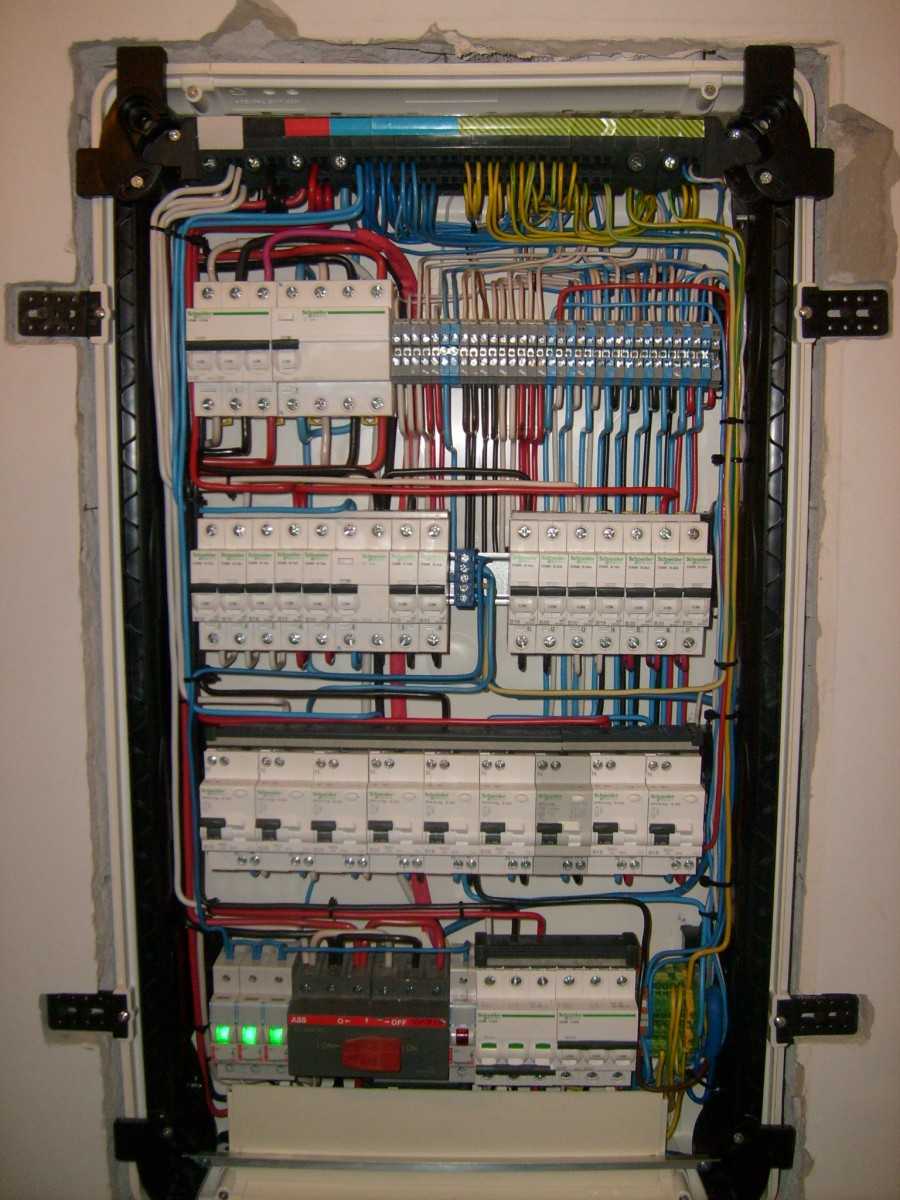

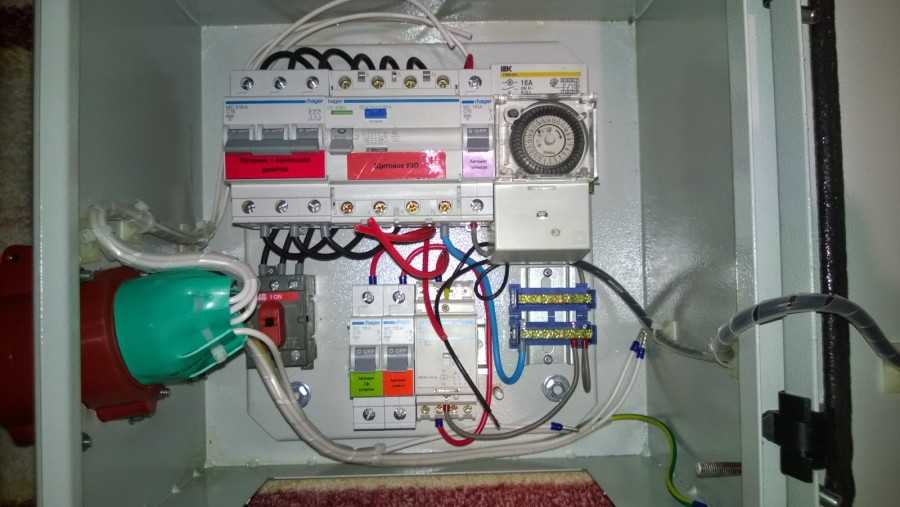

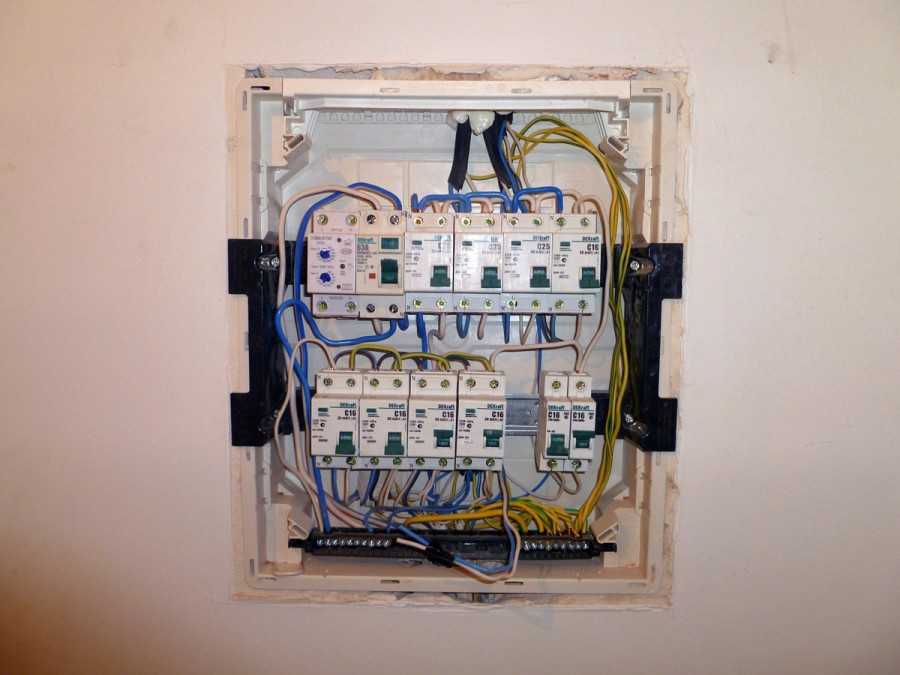

Современный электрощит занимает гораздо меньше места. И имеет он довольно богатую начинку: защитную шину, нулевую шину, рабочую шину, минимум 10 выключателей-автоматов и прочие составляющие. При этом собрать все элементы такого устройства довольно просто, не сложнее, чем собрать детский конструктор.
Описание элемента
Итак, din-рейка – это обобщенное название металлического профиля, который применяется в электротехнике. Рейка эта может быть стальной гальванизированной или же просто алюминиевой.
Здесь все зависит от таких параметров, как:
- вес;
- прочность;
- сила тока, пропускаемого через клеммы заземления.
Рейка бывает, как сплошной, так и с регулярным шагом перфорации. Кроме того, есть варианты с предварительной насечкой, что существенно облегчает разделку на определенную длину.
Само же происхождение аббревиатуры «din» очень просто – это сокращенное название Немецкого института по стандартизации: Deutsches Institut fur Normund. Справедливости ради стоит отметить, что такая аббревиатура применяется не только по отношению к рейкам, но и к другим изделия – разъемам, крепежам и прочее.
О методике монтажа
Рассмотрим вкратце метод монтажа на дин-рейку. В поперечном сечении по краям у нее имеются выступы. Они предназначены для того, чтобы удерживать аппарат, который установили на рейку. Но при этом его можно относительно свободно перемещать вдоль нее. Если такая «свобода действий» не приветствуется, то ее можно вовсе исключить. Для этого нужно просто установить по бокам от прибора специальные стопорные элементы, которые также предназначены для установки на дин-рейки.
Стоит отметить, что в щитках, которые используются для монтажа модульной аппаратуры, фиксация нередко выполняется за счет создания наружных отверстий в крышке с учетом реального числа коммутационной техники. Именно поэтому окошки под наружную часть аппаратуры открываются не полностью. Их часть, как правило, закрыта шторками, которые при необходимости легко удаляются. Если же так случилось, что оборудования в щитке меньше, чем можно было бы установить, то все свободные места, которые остались, закрывают специальными заглушками.
Стоит добавить, что все модульные автоматы, рубильники и УЗО оснащаются специальными защелками. Они предназначены для того, чтобы удерживать элемент на дин-рейке. Чтобы установить, верхний паз прибора фиксируют на одном из нижних ее краев. При этом нижний край прибора с незначительным усилием прижимают к рейке до тех пор, пока не послышится явный щелчок.

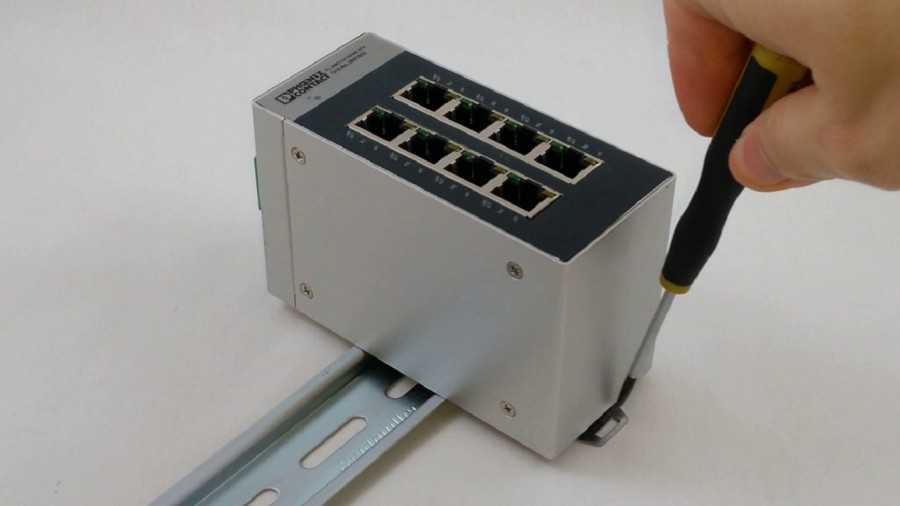

В случае, когда элемент нужно снять, понадобится плоская отвертка. С ее помощью нужно аккуратно отвести защелку вниз и вынуть прибор из паза. При этом стоит добавить, что есть такие элементы аппаратуры, у которых защелка фиксируется в открытом положении.
Что можно устанавливать на дин-рейку

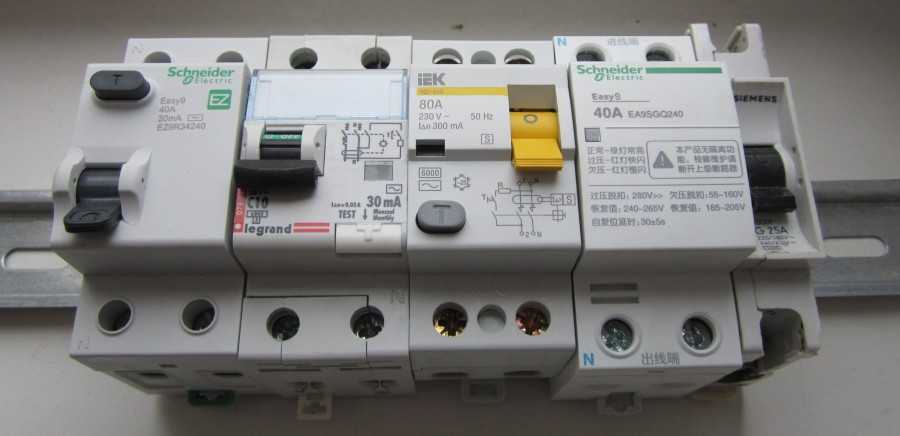

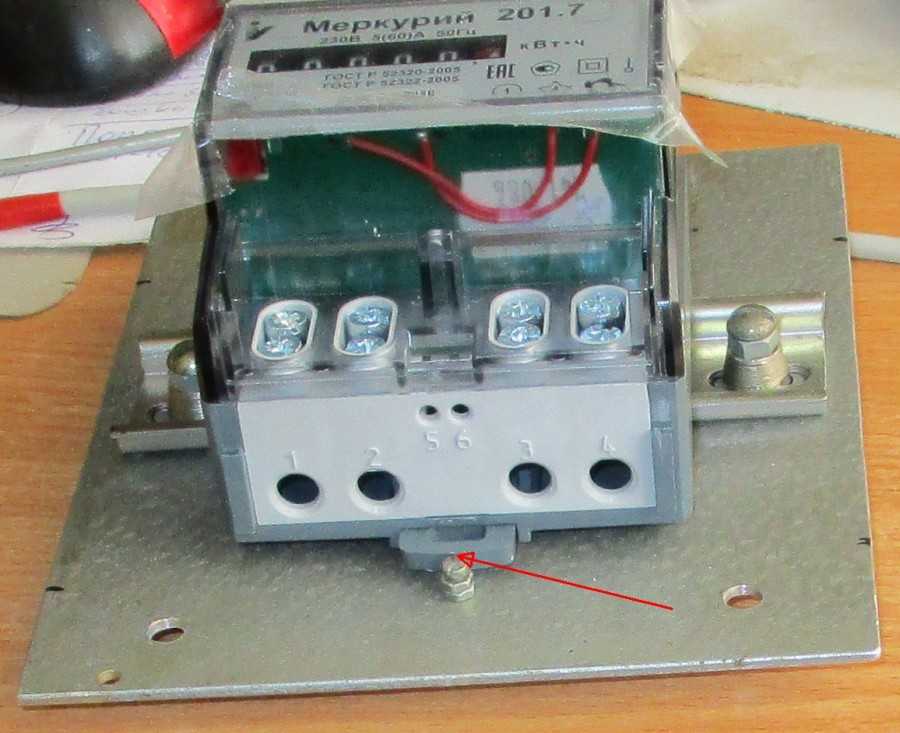

Кроме аппаратов защиты, на дин-рейку можно установить и другие элементы, которые под нее стандартизированы. Это могут быть и электросчетчики, и реле, и устройства автоматики, и клеммы, и сигнальные и управляющие устройства, и нулевые шины. Очень много элементов электрических цепей имеют двойные узлы крепления. За счет этого их можно установить и на дин-рейку, и на обычную классическую поверхность.
Кратко о видах
Было бы неправильно, если бы мы не упомянули о том, что дин-рейки бывают разных видов. Самый распространенный вид – это рейка в исполнении ТН-35-7,5. Как понять эти цифры? Очень просто рейка имеет в ширину тридцать пять миллиметров, а в высоту семь с половиной. Также есть другая модификация – с высотой в пятнадцать миллиметров, то есть дин-рейка ТН-35-15. Такой вариант довольно часто применяется в навесных и напольных щитках. Стоит отметить, что такие рейки еще называют рейками Ω-типа. Откуда такое название просто понять, если внимательно рассмотреть данный элемент в профиль.
Если же говорить о длине, то по стандарту она имеет два метра. Но это не всегда удобно, поэтому в большинстве магазинов дин-рейки продают отрезками по двадцать сантиметров.
Как установить?
Инструкция для установки din рейки проста:
Определить место для монтажа планки (важно при организации пространства заранее и визуально спланировать нахождение всех элементов системы, чтобы исключить путаницы, загромождения и лишних отверстий в стенке щитка).
Отмерить расстояние и при необходимости отрезать нужную длину.
Наметить места креплений на стенке щитка и рейке (достаточно одного крепежа на каждые 7-10 см).
Если профиль литой, дрелью сделать отверстия на поверхности.
Приложить рейку к стенке щитка.
Зафиксировать саморезами или болтами.
Проверить надежность креплений.
Как выбрать?
Новичок в электротехническом деле может легко растеряться, какую рейку лучше выбрать, чтобы получить надежное и подходящее по всем параметрам крепление. Чтобы не задаваться подобным вопросом, рекомендуется учитывать некоторые факторы:
Немаловажно учитывать и размеры приобретаемой рельсы. Для типа “С” ширина и высота установлены в пределах 15 на 32, для вида “G” – 15 (верх), 9 (низ) на 32, а “Омега” имеет три вариации: 15*35, 7,5*35 и 5*15.
Что касается длины планки, то здесь нет четких ограничений, поэтому данный показатель варьируется от 7,5 см до 8 метров, что соответствует размещению от 4 до 96 модулей.
Винтовые перемычки
После сборки и фиксации клеммника, перед непосредственным подключением проводов, бывает необходимо объединить несколько клемм в одно целое.
Например, вам необходимо много отходящих проводов подключить к одной цепи или фазе. Не нужно в этом деле использовать самодельные кусочки проволоки, типа шунтов.
Для этого применяются винтовые перемычки. Они могут содержать в себе разное количество цепей объединяющих от 2-х до 10-ти полюсов. Заказывать лучше сразу под десять.
Потом в процессе работы отрежете нужное количество ножницами по металлу. Только предварительно скрутите соседние винтики. Если будете резать в сборе, перемычка погнется.
Объединение происходит очень быстро. Просто опускаете в специальный канал посередине клеммы (там где пустое место) перемычку, и после затяжки винтов все прекрасно держится.
Выпускаются как изолированные, так и не изолированные перемычки.
Если вы шунтируете в ряд несколько клемм, и при этом у вас на клеммнике собраны провода разных цепей и фаз, клеммы в середине колодки лучше всего отделять друг от друга.
Для этого понадобится рассмотренный выше торцевой изолятор. Только монтируется он не с самого края, а внутри всей сборки.
На силовых моделях применяют специальные разделители цепей SCFD. Отличаются они от заглушек большей шириной.
То, какие торцевые фиксаторы, изоляторы, перемычки подходят для той или иной модели, в большей степени определяется сечением проводов на которое рассчитаны клеммы.
Если вы к клемме на 2,5мм2 заказали перемычку на 4мм2, она у вас не подойдет ни по шагу, ни по размеру.
Обратите внимание, что на некоторых токовых клеммниках из-за наличия внутри специального размыкателя, установить стандартные перемычки уже не получится. Придется воспользоваться другими видами, наподобие гребенчатой шинки, которая многим знакома по модульным автоматам
Придется воспользоваться другими видами, наподобие гребенчатой шинки, которая многим знакома по модульным автоматам.
Однако есть варианты токовых клемм и под внутренние шунты, но уже немного другой формы.
Самое главное что нужно помнить про такие перемычки – они рассчитаны на определенный ток, равный току самой клеммы.
Поэтому при сборке нескольких клемм вместе, следите чтобы суммарный ток, проходящий через этот шунт, не превышал его номинального значения!
Монтаж
Перед тем как начать монтаж электрического гнезда, нужно убедиться, что параметры розетки соответствуют мощности того оборудования, которое предусматривается к подключению.
Если розетка будет установлена на небольшой электрический щиток дома или квартиры, то номинальный ток вполне допустим 6А, 10А. Если модульный прибор будет установлен для питания мощных электроприборов, необходимых при выполнении работ строительного или ремонтного характера, то его номинальный ток должен быть не менее 16А.
Для примера приведем электрогнездо с заземлением Bemis 1/16A со степенью защищенности IP44. Прочный пластиковый корпус соответствует высокому уровню защиты, что дает возможность применения Bemis 1/16A на производстве.
Последовательность выполнения монтажа модульного электрического гнезда:
- Пользуясь отверткой, приподнимите подвижную часть пластикового зажима.
- Установите розетку на профиль рейки и отпустите зажим. Щелчок сигнализирует о том, что защелка закреплена, а значит, розетка зафиксирована.
- Займитесь подсоединением к ней трех проводов: фазного, нулевого и заземляющего.
Ошибки при выборе и монтаже
При выборе рейки по материалу и размерам часто не учитывается тип и вес приборов, подлежащих установки на ней.
Основной ошибкой при монтаже DIN-рейки можно назвать пренебрежение установкой заглушек. По причине вибраций аппаратура на дин-рейках может постепенно смещаться. Если заглушек нет в комплекте, можно закрепить прибор пассатижами — просто разогнуть губки рейки.
Также при установке часто не учитывается ширина закрепляемого прибора, что приводит к нехватке свободного пространства для закрепления других устройств.

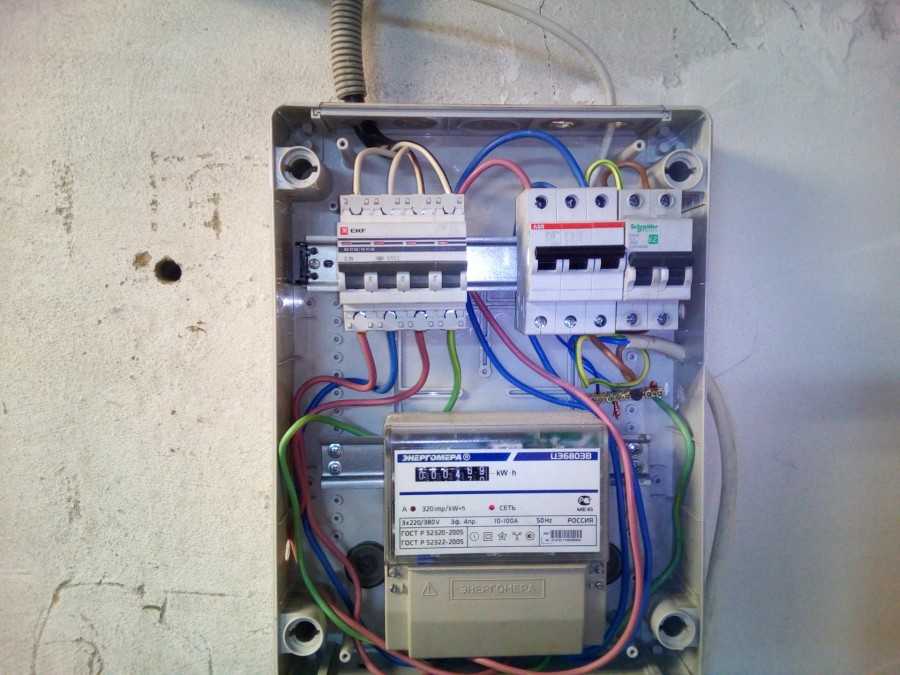

Установка DIN-рейки в старых электрощитах
часто производится на поверхности, плохо приспособленные для подобных операций. Это и не удивительно — когда проектировали и выпускали массовыми сериями советские электрощиты, о возможном появлении (а тем более о повсеместном применении) DIN-реек никто не задумывался.
Необходимость установки DIN-рейки в старый щиток часто возникает при монтаже нового электрооборудования – при замене и / или установке дополнительных автоматических выключателей и иных защитных аппаратов (УЗО, дифференциальных автоматов, реле контроля фаз, ограничителей перенапряжения и других), а также различных модульных устройств; при ; при установке компактных электросчётчиков…
К сожалению, многие электрики не желают понимать всей важности надёжного и аккуратного крепления DIN-рейки к установочной поверхности. Слишком часто приходится видеть последствия монтажа по принципу «как прибили, так и держится»
И не стоит успокаивать себя мыслью, что это, дескать, нытьё эстетов! От подобного отношения страдает не только внешний вид, но и функция электрощитового оборудования. Во многих случаях халатное отношение к электротехническим крепёжным изделиям приводит к авариям.

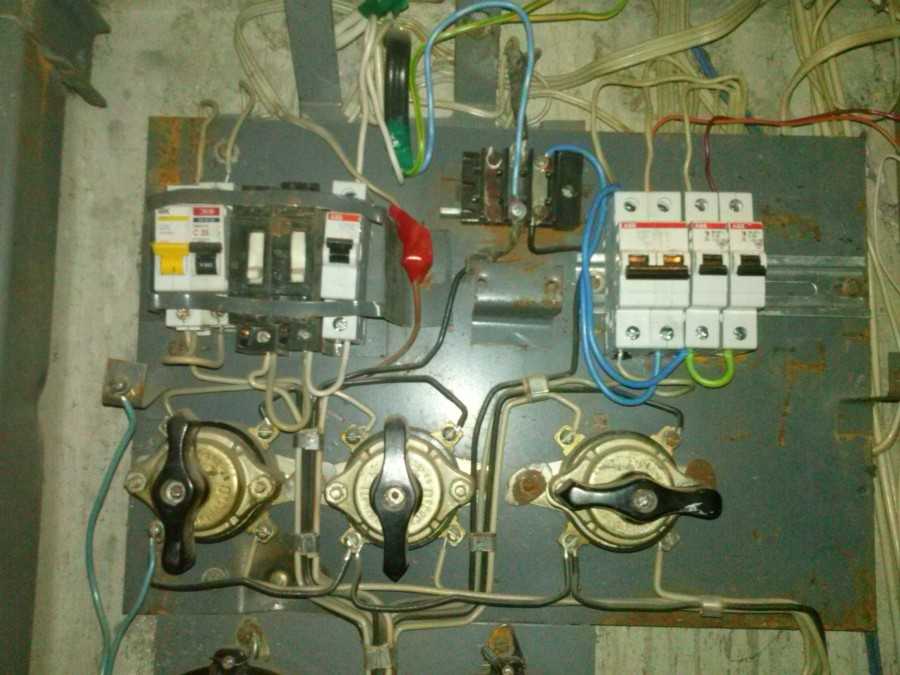

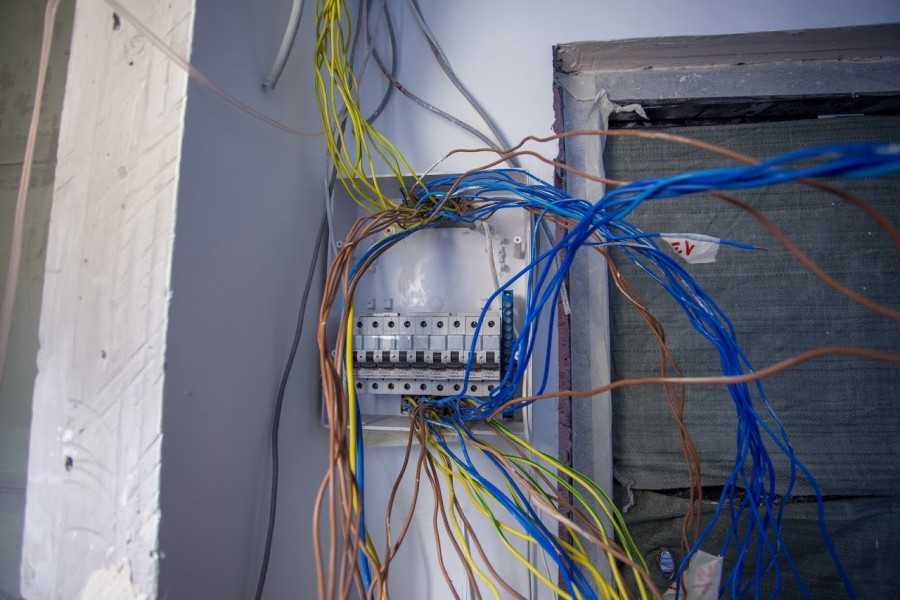

Вот один из примеров небрежной установки. На фото Вы видите вполне реальный этажный электрощит советского производства (разработка ленинградского треста «Электромонтаж-55») в одном из многоквартирных домов посёлка Старая Малукса Кировского района Ленинградской области.
В этом щите сгорел пакетный выключатель, и с целью восстановления электроснабжения квартиры вместо него установили двухполюсный автомат современного образца.
Казалось бы, работа выполнена на приличном уровне. Вот Вам и кузовные (широкие) шайбы, и ограничители… И даже петли на концах присоединяемых к автомату проводов (увеличение площади контакта) сделаны для пущей надёжности! Но есть нюанс… Электрик поленился , и в результате мы наблюдаем «порнографический» вынос DIN-рейки влево – за пределы щитовой панели. Хорошо ещё, что вышедший из строя пакетник занимал крайнее положение, поэтому и вред здесь больше эстетический, чем функциональный.
А сколько случаев, когда электрики-лентяи, не желая чуть-чуть потрудиться ножовкой или отрезной машинкой (болгаркой), устанавливают рейки избыточной длины, и тем самым создают условия для повреждения внутрищитовой проводки, приборов учёта и аппаратов защиты! Кое-как установленные DIN-рейки могут серьёзно осложнить работу по обслуживанию электроустановки, затруднить монтаж дополнительного электрощитового оборудования и даже травмировать электрика.
Хотите овладеть навыками грамотного применения электротехнического крепежа? Тогда Вам
Какими бывают?
Типы din реек обусловлены различными монтажными условиями и возможностями профилей, представленные следующей классификацией:
По конфигурации сечения
G-тип представляет собой рельсу в виде буквы “G”, где один загнутый конец короче и ниже противоположного края. На отечественном рынке повстречать такой профиль удается редко, так как рассчитан он на установку оборудования европейских стандартов.
C-тип отличается симметричностью и большей распространенностью. Края рейки одинаково загнуты, что обеспечивает надежную фиксацию для клеммных колодок и зажимов других приспособлений.
Omega-тип имеет совершенно другое сечение, сходное с греческой буквой “омега”: концы планки резко отогнуты в обе стороны от рейки, образуя своеобразные “ушки”. Такая конструкция адаптирована практически под все электротехнические элементы и приборы.
По наличию отверстий для креплений
Перфорированные имеют лунки примерно через каждый сантиметр, что значительно упрощает процесс установки рейки.
- по материалу изготовления:
- из алюминия;
- из нержавеющей стали (встречаются чаще).
Фото din рейки
Сразу же начнем разговор с того, что такое DIN-рейка и почему она так называется. Это приспособление было разработано Институтом Стандартизации Германии (Deutsches Institut fur Normung), благодаря чему и получило краткую аббревиатуру DIN. Также электрики могут называть эту рейку дин-рельсой, т.к она имеет похожую форму. Далее мы рассмотрим основные типы и размеры DIN-реек, применяемых в электромонтажных работах.
На сегодняшний день дин рейки различают по таким техническим характеристикам, как размер, форма, материал изготовления и конструктивные особенности. Первое с чего следует начать – типы профилей, которые могут быть:
Что касается размеров, согласно стандарту ГОСТ Р МЭК 60715-2003 ширина и высота изделия может быть следующей:
Обращаем ваше внимание на то, что дин-рейка в виде омега, которую также называют ТН-35 (общепринятое обозначение), может иметь три размера, а именно:
Длина бывает различной, в зависимости от производителя. Чаще всего выпускают планки длиной от 7,5 см до 2 метров, чего вполне достаточно для щитков от 4 до 96 модулей.

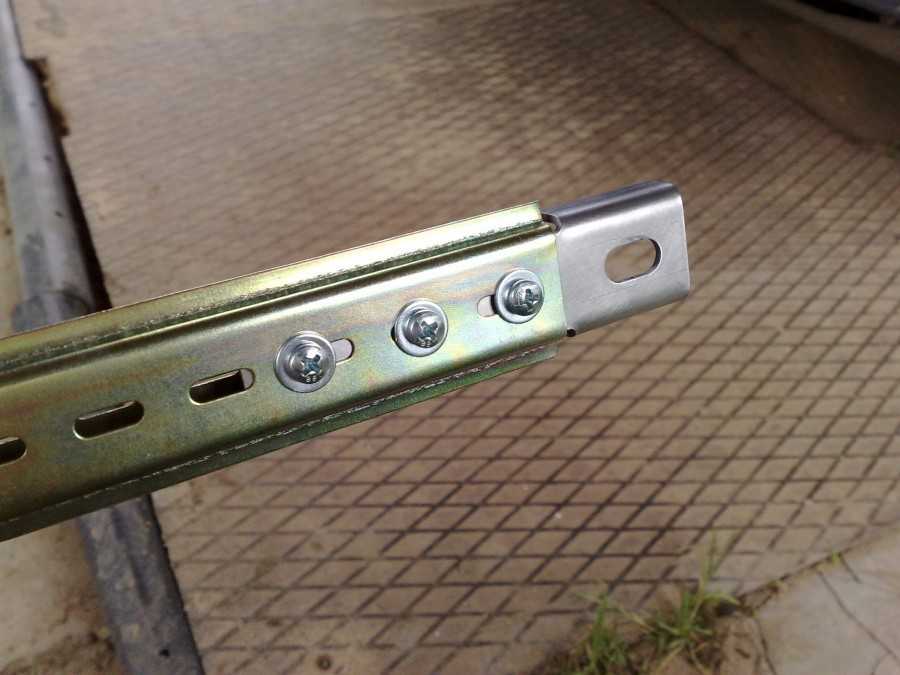

Также следует отметить, что планки бывают перфорированными (с отверстиями) и литыми. Преимущество первых заключается в более простой установке, т.к. достаточно просто прикрутить стальную рейку через готовые отверстия. Шаг перфорации обычно составляет 10-15 мм, чего вполне достаточно для удобного монтажа. Литые (неперфорированные) DIN-рейки более надежные, т.к. не прогибаются, если на них закрепить много автоматов в шкафу. Кстати, модульные автоматы крепятся на дин рейку следующим образом:
По материалу изготовления планки разделяются на алюминиевые и оцинкованные (из нержавейки). В электромонтажных работах чаще используют второй вариант.

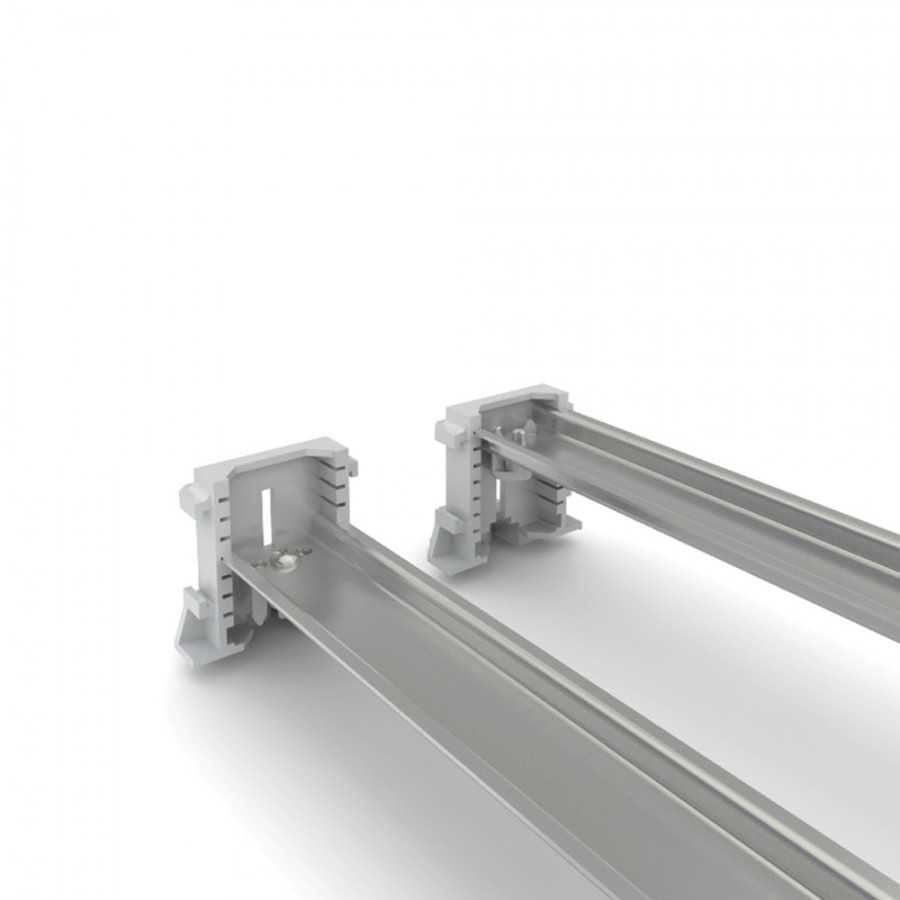

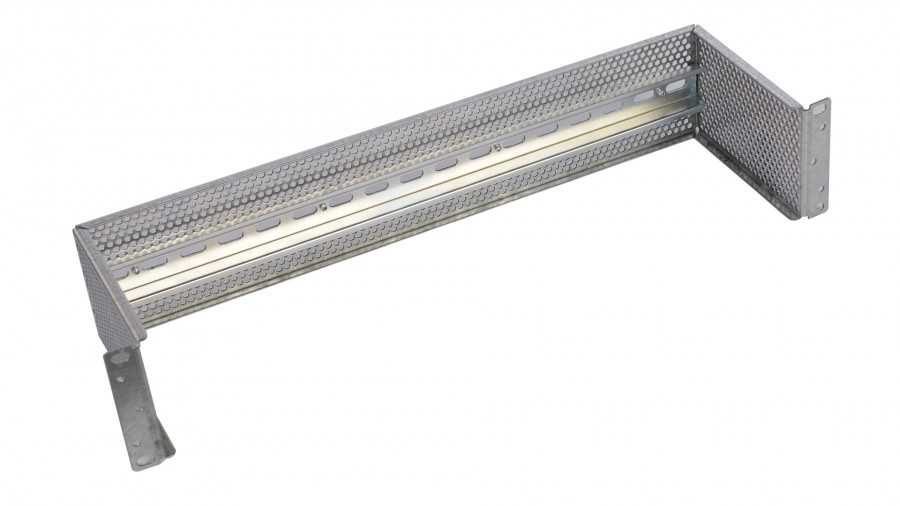

Помимо этого существуют отдельные виды DIN-реек, а именно: углубленные и усиленные. Каждая из них применяется в своем особом случае.
Остается только просмотреть видео, на котором наглядно показывается, как крепить автомат на дин-рейку, а также в чем различие между производителями изделий:
Установка автоматического выключателя
Сравнение производителей
Вот и все, что хотелось рассказать вам о видах и размерах DIN-реек. Теперь вы знаете, какие бывают планки, чем они отличаются друг от друга ну и для чего собственно используются!
