Подключение максимальной токовой защиты

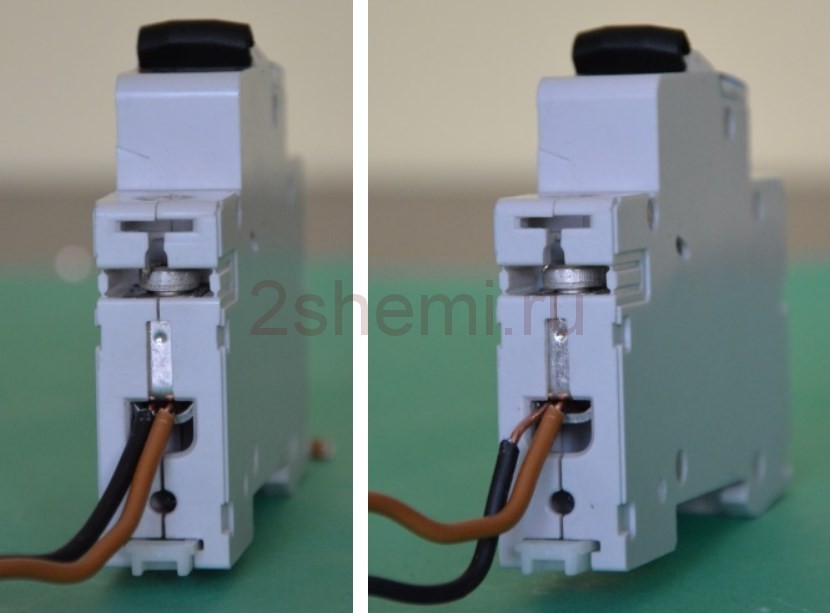

Схемы схемами, но в конце концов нужно брать отвертку и присоединять провода к электрощитку. Начнем с удаления изоляции с конца провода. Удаленная изоляция должна быть достаточной длины. Слишком короткая изоляция — это, во-первых, меньшая контактная поверхность выключателя с кабелем, а во-вторых, риск завинчивания крепления на изоляцию, вместо оголенного провода. Правильная длина кончика: 10-15 мм.
Во-вторых, нужно вставить провод куда следует. Кабель должен находиться между подвижным зажимом и верхней частью отверстия. Проблема при всей своей простоте может быть реальной. Чаще всего смотрят на переключатель спереди, поэтому не могут видеть клеммы-терминалы и нетрудно сделать ошибку.
Клеммы с обеих сторон выключателя функционируют одинаково. Подключение двух проводов к автоматическому выключателю возможно при условии, что оба провода имеют одинаковое поперечное сечение. Попытка подключения проводов с различными поперечными сечениями не рекомендуется.
Более тонкий провод во время работы может выскочить из крепления. На приведенных выше рисунках подключены два провода: коричневый 2,5 мм2 и черный 1,5 мм2.
Разновидности защитных устройств
Существует несколько видов АВ, которые подключаются в сеть с целью контроля состояния проводки и, в случае необходимости, прекращения подачи тока. Они могут быть следующими:
- Мини-модели (маленьких габаритов).
- Воздушные (открытого типа).
- Устройства защитного отключения (сокращенное наименование — УЗО).
- Закрытые (элементы устройств размещены в литом корпусе).
- Дифференциальные (автоматические выключатели, совмещенные с УЗО).
Мини-модели
Эти аппараты предназначены для работы в цепях, нагрузка в которых невысока. Функцией дополнительной регулировки они обычно не обладают. В этом ряду представлены устройства, которые могут выдерживать ток осечки величиной 4,5 – 15А. Для заводскихх мощностей они не подходят, поскольку сила тока на предприятиях значительно выше их номинала. Поэтому подключают их, как правило, в бытовую проводку.
Большой популярностью пользуются автоматы, входящие в производственную линейку французской фирмы Schneider Electric. Номиналы АВ, выпускаемых этой компанией, могут составлять 2 – 125А, поэтому можно выбрать пакетник для домашних линий различной мощности.
Воздушные (открытые) устройства
Если суммарная мощность приборов, подключенных в сеть, велика, и номиналы автоматов, о которых говорилось выше, недостаточны, следует выбирать воздушные защитные устройства. Номинальный ток отсечки пакетников открытого типа на порядок превышает аналогичный показатель мини-моделей. Чаще всего они бывают трехполюсными, но в последнее время многие компании наладили производство четырехполюсных автоматов.
Защитные устройства открытого типа следует устанавливать в распределительных шкафах, оснащенных изнутри специальными DIN-рейками.
Если класс защиты шкафа – от IP55, то его можно размещать вне здания. Корпус этого оборудования сделан из тугоплавкого металла и надежно защищен от проникновения влаги, что позволяет обеспечить высокий уровень безопасности автоматов, расположенных внутри него.
Воздушные АВ имеют большое преимущество перед миниатюрными. Оно заключается в возможности настройки их номинальных характеристик с помощью специальных вставок, которые ставятся на активный контакт.
Закрытые автоматические выключатели
Корпус этих устройств отливается из тугоплавкого металла, что обеспечивает их идеальную герметичность и делает пригодными для эксплуатации в тяжелых условиях. Максимальный показатель напряжения, который могут выдерживать такие автоматы, составляет 750В, а тока – 200А. Закрытые АВ классифицируются по типу действия на следующие группы:
- Регулируемые.
- Тепловые.
- Электромагнитные.
Выбирать оптимальный тип следует, исходя из решаемых задач.
Наиболее высокой точностью обладают электромагнитные закрытые автоматы, определяющие с минимальной погрешностью среднеквадратичный показатель активного электротока и моментально обесточивающие сеть в случае КЗ, не допуская серьезных последствий.
Электромагнитные автоматы успешно используются для контроля функционирования моторов заводских станков, а также другого мощного оборудования, поскольку они могут выдерживать силу тока величиной до 70 кА. Цифра, обозначающая номинал автомата по току, нанесена на его корпус.
Все типы закрытых выключателей могут иметь от двух до четырех полюсов. Благодаря этому они могут быть использованы для защиты электросетей любых зданий и сооружений жилого и нежилого типа.
Устройства защитного отключения
В качестве самостоятельных защитных аппаратов использовать устройства защитного отключения не следует, поскольку их основной задачей является защита человека от внезапного поражения электричеством. Поэтому устанавливать их рекомендуется вместе с АВ, или приобретать дифференциальный автомат, в составе которого УЗО уже имеется. В первом случае нужно учесть, что в первую очередь должно устанавливаться устройство защитного отключения, а после него автоматы.
Если изменить порядок монтажа, то короткое замыкание приведет к выходу УЗО из строя в результате слишком высокой нагрузки.
Классификация по времятоковому показателю
Количество ложных срабатываний автоматов при неравномерной нагрузке на сеть оптимизируется благодаря разной скорости реагирования на превышение номинального тока. Зависимость времени отключения сети от силы протекающего тока определяет следующие виды автоматических выключателей:
- A. Встречается у европейских изготовителей. Самая чувствительная модель. На отклонение от нормы отзывается мгновенно. Обычно используется для защиты линий с подключенным высокоточным оборудованием. (Номинал тока 2-3). Устанавливаются редко.
- B. Предусмотрен для помещений, оснащенных старой алюминиевой проводкой. Подходит для длинных линий, осветительных линий или цепей без возможных резких перепадов напряжения. Отключается с незначительной задержкой в 5-20 секунд при токе номиналом 3-5.
- C. Чаще встречается в современных квартирах для защиты розеточных линий, в которые подключается достаточное количество электрооборудования (стиральные, посудомоечные машины, морозильные камеры, обогреватели, микроволновые печи, ЖК-телевизоры). Отключение происходит на 1-10 секунде при токе кратном 5-10. Такой принцип нужен для стабилизации работы при незначительном перепаде.
- D. Защита оптимальна для линий с трансформаторами или большими пусковыми токами. Автоматические выключатели этого класса нельзя подключать к потребителям, ориентированным на работу с защитой классов C и B. При 10-20 номинальном токе отключается за 1-10 секунд. Наиболее низкая чувствительность к увеличению тока. Иногда принято устанавливать на самом здании с целью подстраховки квартирных автоматов. Если те вдруг не сработают, то произойдет отключение от сети всего здания.
Это самые распространенные типы. Ряд производственных моделей дополнен еще тремя группами: L, K и Z.
Виды расцепителей
В бытовых автоматических выключателях чаще всего встречаются следующие
виды расцепителей: тепловой, электронный и электромагнитный. Они быстро
распознают критическую ситуацию (появление сверхтоков, перегрузки и перепады
напряжения) и размыкают контакты автоматического выключателя, предотвращая
порчу электрического оборудования и защищая проводку. Помимо этих видов,
существуют еще и расцепители нулевого напряжения, минимального напряжения,
независимые, полупроводниковые, механические.
Сверхтоки –
увеличение силы тока в электрической сети, превышающей номинальный ток
автомата. Это токи перегрузки, замыкания.
Ток перегрузки
– сверхток в функциональной сети.
Ток
короткого замыкания – сверхток, появляющийся в результате замыкания двух
составляющих сети при крайне низком сопротивлении между этими элементами.
Тепловой расцепитель
Тепловой расцепитель размыкает контакты автоматического
выключателя при небольших превышениях номинального тока, отличается увеличенным
временем срабатывания. При кратковременных превышениях токовой нагрузки он не
срабатывает, это удобно в сетях, где часты именно кратковременные превышения
номинального тока автомата.
Тепловой расцепитель является биметаллической пластиной, один
конец которой расположен рядом со спусковым механизмом расцепления. В случае
увеличения силы тока пластина начинает изгибаться и приближаться к спусковому
механизму, касается планки, а та, в свою очередь, размыкает контакты
автоматического выключатели. Принцип работы построен на физических свойствах
металла, расширяющегося при нагревании, поэтому такой расцепитель и называется
тепловым.
К достоинствам теплового расцепителя можно отнести отсутствие
трущихся друг о друга поверхностей, устойчивость к вибрациям, низкая стоимость
в силу простой конструкции
Но нужно обратить внимание и на недостатки – работа
теплового расцепителя сильно зависит от температуры окружающей среды, их
следует размещать в местах со стабильным температурным режимом вдали от
источников тепла, в противном случае возможны многочисленные ложные
срабатывания
Электронный расцепитель
В состав электронного расцепителя входят измерительные
устройства (датчики тока), блок управления и исполнительный электромагнит.
Электронные расцепители предназначены для подачи команды на автоматическое
отключения автомата с заданной программой при возникновении в электрической
цепи сверхтоков перегрузки или замыкания. При превышении силы тока через
автомат в блоке электронного расцепителя начинается отсчет времени срабатывания
в соответствии с время-токовой характеристикой. Если за время срабатывания ток
снизится до величины, ниже пороговой, то автоматического срабатывания не
произойдет.
К плюсам электронных расцепителей относятся: широкий выбор
настроек, четкое следование прибора заданной программе, наличие индикаторов.
Основной недостаток – довольно высокая стоимость, а также чувствительность
расцепителя к воздействию электромагнитного излучения.
Электромагнитный расцепитель
Электромагнитный расцепитель (отсечка) срабатывает мгновенно,
не допуская ни малейшей вероятности повреждения составных частей электроцепи. Это соленоид с подвижным
сердечником, который воздействует на механизм расцепления. В процессе протекания
тока по обмотке соленоида, в случае превышения токовой нагрузки, происходит
втягивание сердечника под воздействием электромагнитного поля.
Электромагнитный расцепитель срабатывает при превышении тока
короткого замыкания. Он обладает достаточной прочностью, устойчив к вибрации,
однако создает магнитное поле.

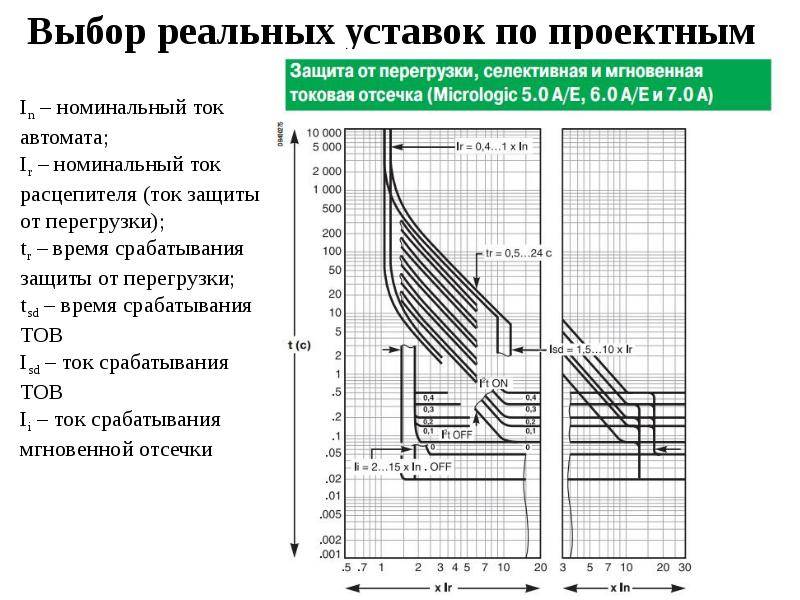

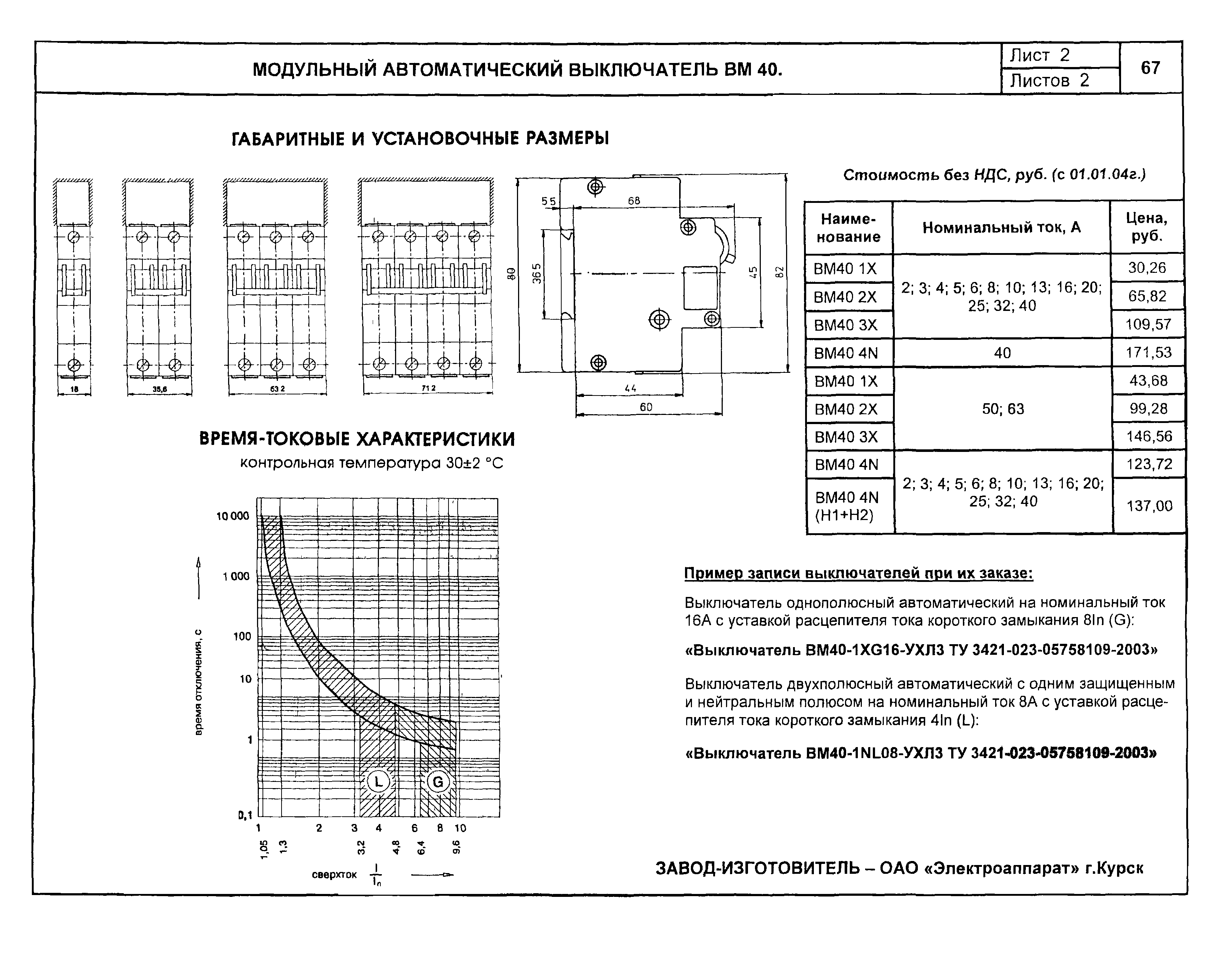

Что показано на графике время токовой характеристики

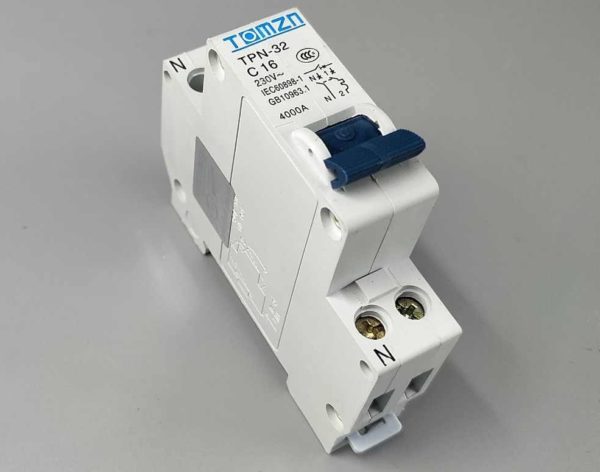

На примере 16-Амперного автомата, имеющего время токовую характеристику C, попробуем рассмотреть характеристики срабатывания автоматических выключателей.
На графике можно увидеть, как протекающий через автоматический выключатель ток влияет на зависимость времени его отключения. Кратность тока протекающего в цепи к номинальному току автомата (I/In) изображает ось Х, а время срабатывания, в секундах – ось У.
Выше говорилось, что в состав автомата входит электромагнитный и тепловой расцепитель. Поэтому график можно разделить на два участка. Крутая часть графика показывает защиту от перегрузки (работа теплового расцепителя), а более пологая часть защиту от КЗ (работа электромагнитного расцепителя).
Как видно на графике если к автомату С16 подключить нагрузку 23 А то он должен отключится за 40 сек. То есть при возникновении перегрузки на 45 % автомат отключится через 40 сек.
На токи большой величины, которые могут привести к повреждению изоляции электропроводки автомат способен реагировать мгновенно благодаря наличию электромагнитного расцепителя.
При прохождении через автомат С16 тока 5×In (80 А) он должен сработать через 0.02 сек (это если автомат горячий). В холодном состоянии, при такой нагрузке, он отключится в пределах 11 сек. и 25 сек. (для автоматов до 32 А и выше 32 А соответственно).
Если через автомат будет протекать ток равный 10×In, то он отключается за 0,03 секунды в холодном состоянии или меньше чем за 0,01 секунду в горячем.
К примеру, при коротком замыкании в цепи, которая защищена автоматом С16, и возникновении тока в 320 Ампер, диапазон времени отключения автомата будет составлять от 0,008 до 0,015 секунды. Это позволит снять питание с аварийной цепи и защитить от возгорания и полного разрушения сам автомат, закоротивший электроприбор и электропроводку.
Автоматы с какими характеристиками предпочтительнее использовать дома
В квартирах по возможности необходимо обязательно применять автоматы категории B, которые являются более чувствительными. Данный автомат отработает от перегрузки так же, как и автомат категории С. А вот о случае короткого замыкания?.
Если дом новый, имеет хорошее состояние электросети, подстанция находится рядом, а все соединения качественные, то ток при коротком замыкании может достигать таких величин, что его должно хватить на срабатывание даже вводного автомата.
Ток может оказаться малым при коротком замыкании, если дом является старым, а к нему идут плохие провода с огромным сопротивлением линии (особенно в сельских сетях, где большое сопротивление петли фаза-нуль) – в таком случае автомат категории C может не сработать вообще. Поэтому единственным выходом из этой ситуации является установка автоматов с характеристикой типа В.
Следовательно, время токовая характеристика типа В является определенно более предпочтительной, в особенности в дачной или сельской местности или в старом фонде.
В быту на вводной автомат вполне целесообразно ставить именно тип С, а на автоматы групповых линий для розеток и освещения – тип В. Таким образом будет соблюдена селективность, и где-нибудь в линии при коротком замыкании вводной автомат не будет отключаться и «гасить» всю квартиру.
Сколько кВт выдержит розетка 16 Ампер
Электрикам нередко приходится поменять расплавившиеся розетки, слушая жалостные сетования благодушных хозяек. Дескать, подключила в розетку только чайник и плиту, а та начала расплавляться и сгорела.
Многие до сего времени не знают, сколько кВт способна выдержать стандартная розетка на 16 Ампер. В итоге этого возникает масса недоразумений и заморочек. Данная статья samelektrikinfo.ru призвана посодействовать решить этот обычный по сути вопрос.
Сколько кВт выдержит розетка 16 Ампер
Итак, до того как отвечать на вопрос, а сколько же кВт выдержит розетка на 16 А, необходимо обратиться к цифрам. В 1 Ампере порядка 220 Ватт, если речь идёт об однофазовой сети 220 Вольт. В трехфазной сети 1 Ампер будет приравниваться 657 Ваттам, а для авто этот показатель равен 12 Ватт.
Зная данный параметр не тяжело подсчитать, сколько способна выдержать розетка на 16 Ампер. В этом случае необходимо 16 Ампер помножить на 220 Вольт. В конечном итоге мы получим 3 520 Ватт. Округлим данное значение и переведём его в кВт, что будет приравниваться 3,5 кВт.
Итак, розетка на 16 Ампер способна выдержать 3,5 кВт и менее того.
При подключении к ней сразу нескольких электроприборов необходимо знать их суммарную мощность. Если речь идёт про электрочайник мощностью 2 кВт и плиту, таковой же мощности, то нагрузка на розетку будет очевидно превышена.
В итоге этого розетка просто расплавится. В наилучшем случае отгорят контакты.
Каким проводом подключать розетку на 16 Ампер
Верный расчет сечения кабеля для подключения розетки 16 Ампер является более принципиальной составляющей. Дабы розетка смогла выдержать положенную нагрузку, а кабель не подплавился, его жилы должны быть рационального сечения. Больше можно, а вот меньше — не рекомендуется.
Для подключения розеток 16 Ампер идеальнее всего применять медный кабель сечением 2,5 мм². Таковой кабель способен выдерживать нагрузку до 4,6 кВт. Этого полностью хватит и даже будет с припасом, главное дабы выдержала сама розетка.
Медный кабель сечением 1,5 мм² выдерживает 3,3 кВт. Но этого нередко недостаточно для подключения розеток на 16 А. Хотя снова же, глядя сколько и каких по мощности устройств к ним будет подключаться. Время от времени нет необходимости переплачивать на кабеле только для того, что так положено эталонами и правилами.

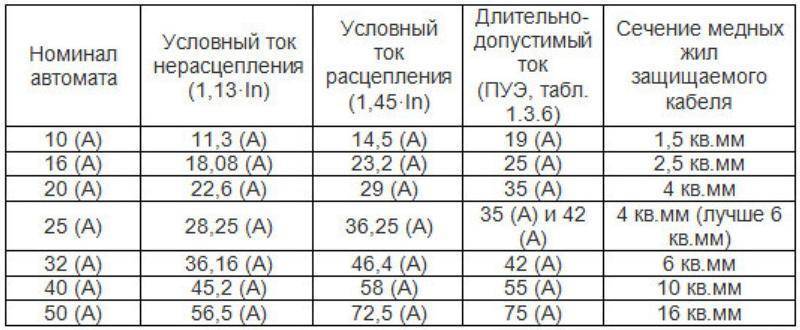

Какую нагрузку выдерживает кабель 1,5 — 2,5 — 4 и 6 кВт
В данной статье речь идёт про однофазовую сеть. Для трехфазной сети, сечение избранных проводников может быть существенно меньше. Но что касается однофазовых сетей, то тут лучше не сберегать на кабеле.
Разглядим, какую нагрузку способен выдержать медный кабель различного сечения в сети 220 Вольт:
- Кабель 1,5 мм² — ток 15 А, нагрузка 3,3 кВт;
- Кабель 2,5 мм² — ток 21 А, нагрузка 4,6 кВт;
- Кабель 4 мм² — ток 27 А, нагрузка 5,9 кВт;
- Кабель 6 мм² — ток 34 А, нагрузка 7,5 кВт.
Зная данные характеристики можно просто высчитать не только лишь сколько выдержит кВт розетка на 16 А, но и каким конкретно кабелем по сечению её необходимо подключать. Только так можно достигнуть наибольшей безопасности в использовании розеток и выключателей .
Видео: Автомат на 16 ампер. Это много или мало?
Назначение и принцип действия расцепителей
Непосредственная электрической цепи осуществляется с помощью подвижного и неподвижного контактов. В подвижном контакте имеется пружина, обеспечивающая быстрое расцепление контактов. Для приведения в действие механизма расцепления существуют два вида расцепителей.
Тепловой расцепитель, по сути, является биметаллической пластиной, которая нагревается при протекании тока. Когда ток превышает допустимое значение, происходит изгиб пластины и расцепляющий механизм начинает действовать. Время его срабатывания находится в зависимости от тока. Минимальное значение электротока, когда срабатывает расцепитель, имеет величину в 1,45 от значения тока уставки. Срабатывания настраивается с помощью специального регулировочного винта. После того, как пластина остынет, автомат будет полностью готов к последующему использованию.
Электромагнитный расцепитель обладает мгновенным действием и носит еще одно название отсечки. Это соленоид с подвижным сердечником, который и приводит в действие расцепляющий механизм. При протекании тока через обмотку происходит втягивание сердечника, если токовое значение превышает заданный порог. Срабатывание происходит мгновенно, в этих случаях превышение электротока может составлять 2-10 раз от номинального значения.
Тепловой расцепитель автоматического защитного выключателя
Главным элементом данного расцепителя является пластинка, сплавленная из нескольких металлов с разным термическим расширением.
При нагреве пластины металлы, из которых она сплавлена, расширяются с различной скоростью. Это ведет к деформации пластинки, и если ток не выравнивается после определенного времени, пластина искривляется настолько серьезно, что касается контактов, разрывая цепь и прекращая подачу электричества.
Самая частая причина нагрева – высокая нагрузка на линию, защищаемую выключателем, например, одновременное подключение микроволновки, кофемашины, чайника и холодильника в одну цепь.
Как работает автоматический выключатель
Главная задача автоматического выключателя (автомата) — это улавливание чрезмерных токов в электросети, и мгновенное её обесточивание
Неважно, к какой категории относится автоматический выключатель, он должен уметь быстро обесточить электросеть и предотвратить тем самым повреждение кабелей
Поэтому главной функцией автоматического выключателя, является:
- Срабатывание в случае перегрузки электросети. Здесь все достаточно просто, и если в сети возникнет чрезмерно большая нагрузка, например, из-за большого количества подключённых электроприборов в доме, автоматический выключатель должен сработать и обесточить домашнюю электросеть. Если этого не произойдёт, и автомат не справится со своей задачей, то может загореться электропроводка в доме;
- Среагировать на сверхток, вызванный коротким замыканием электропроводки. Здесь все, также понятно. В случае замыкания, электропроводка подвергается сильному нагреву, а там где тонко, как известно, там и рвётся, поэтому, если автомат не сработает, возможно, повреждение и возгорание электропроводки.
Следует знать, что каждый автоматический выключатель рассчитан на разную силу тока. Время срабатывания автомата, зависит от величины перегрузки электросети. Если это короткое замыкание, то автоматический выключатель сработает мгновенно, буквально за считанные секунды. Если величина перегрузки не слишком большая, то автомат и электропроводка могут греться часами.

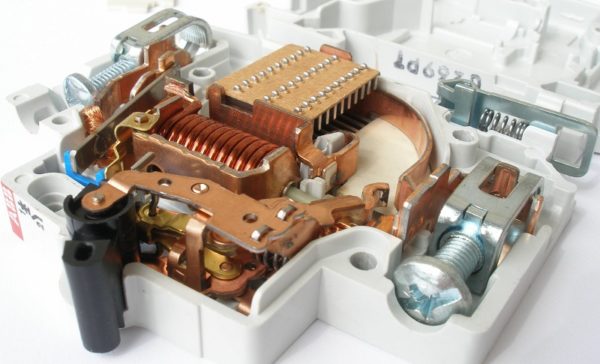

Что касается конструкции автоматического выключателя и его принципа работы, то в основе лежит биметаллическая пластина, через которую проходит электрический ток. Если он слишком большой величины, на которую автомат не рассчитан, то пластина начинает греться, что в итоге и приводит к срабатыванию автоматического выключателя.
Автоматы «В» и «С» — в чем разница, категории автоматических выключателей
Тех людей, которые занимаются модернизацией домашней электросети, часто интересует вопрос о том, чем именно отличаются автоматические выключатели категории «В» и «С», ведь именно они, чаще всего, устанавливаются в бытовых сетях. Главное отличие автоматов «В» и «С» в чувствительности электромагнитного расцепителя.
Буквы А, В, С, D и K, Z — как раз и указывают на характеристики расцепителя установленного в автоматическом выключателе:
А — автоматические выключатели данной категории имеют самую высокую чувствительность. Если номинальный ток на линии где будет установлен автомат категории «А» превысит 30%, то автоматический выключатель отключится.
В — автоматы этой категории срабатывают при превышении нагрузки по номинальному току в 3-5 раз. Автоматические выключатели категории «В» предназначены для установки в электросетях с отсутствием или с минимальным пусковым током (электродвигатели и т. д.). Простыми словами говоря, автоматы категории «В», более чувствительны к проходящему току, и при запуске мощных электродвигателей могут сработать.
С — автоматические выключатели стандартного типа с ещё большей перегрузочной способностью, чем у автоматов «В» класса. Их выключение происходит в том случае, если номинальный ток, проходящий через автомат, станет в 5-10 раз выше. Время срабатывания автомата категории «С», порядка 1,5 секунды. Такие автоматы предназначены для обеспечения защиты электросетей общего назначения.
Автоматы категории D, редко используются в быту. Чаще всего эти автоматические выключатели применяются в электросетях с большими пусковыми нагрузками. Ну и последние категории автоматов, это «K» и «Z», они используются в специальных целях, например, для защиты линий к которым подключены электронные устройства.

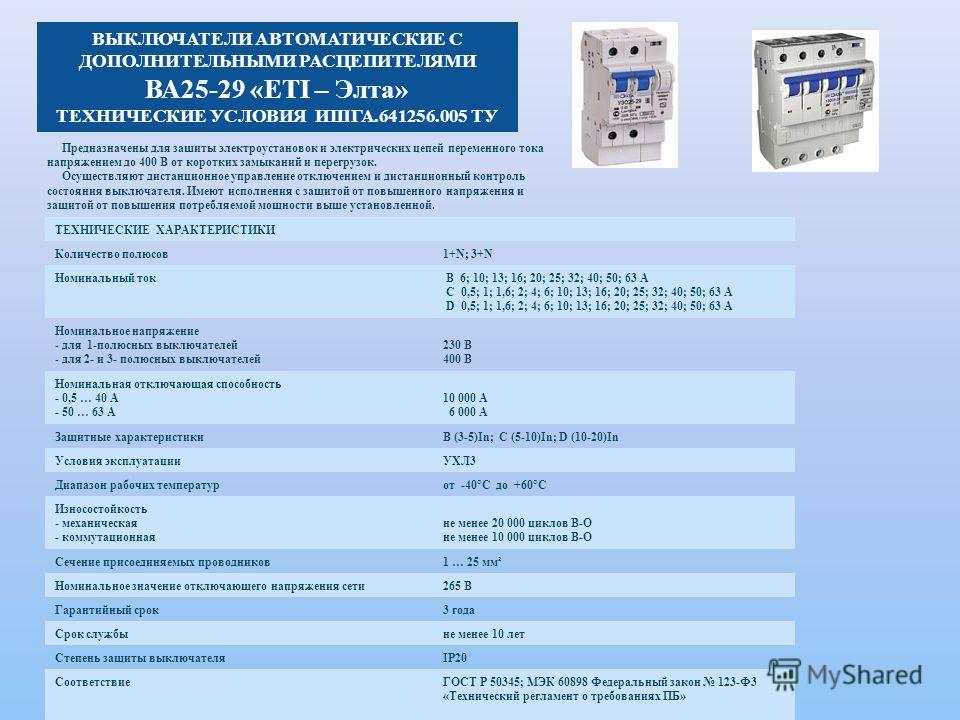

Виды и типы автоматических выключателей
Все наши электрические сети и цепи, а также бытовые электроприборы и электрооборудование надежно защищены автоматическими выключателями. Их главная задача — это в нужный момент обесточить электрическую цепь, т.е. отключить подачу электрического тока. Автомат (АВ) срабатывает, т.е. отключается, в случаях короткого замыкания и перегрузки в сети (нагрев проводов). Для различных электрических цепей существуют и различные виды и типы автоматических выключателей .
Виды автоматических выключателей (АВ)
• Все автоматы можно разделить на выключатели переменного тока, постоянного тока и универсальные, работающие при любом электрическом токе в сети.
• По своей конструкции АВ бывают: воздушные, модульные, а также в литом корпусе.
• Автоматические выключатели подразделяются по показателю номинального тока.
• Также еще одно различие — это номинальное напряжение. В большинстве случаев АВ работают в сетях с напряжением 220 или 380 Вольт.
• Электрические автоматы бывают токоограничивающие и нетокоограничивающие. Токоограничивающий автоматический выключатель — это выключатель с чрезвычайно малым временем отключения, в течение которого ток короткого замыкания не успевает достичь своего максимального значения.
• Все модели электровыключателей классифицируются по количеству полюсов. Они делятся на однополюсные, двухполюсные, трехполюсные и четырехполюсные автоматы.
• АВ подразделяются по виду расцепителей — максимальный расцепитель тока, независимый расцепитель, минимальный или нулевой расцепитель напряжения.
• По скорости срабатывания. Выделяют быстродействующие, нормальные и селективные автоматы. Бывают с выдержкой времени, без нее, независимой или обратно зависимой от тока выдержкой времени срабатывания. Характеристики могут сочетаться.
• Отличаются АВ и по степени защиты от окружающей среды — IP, механических воздействий, токопроводимости материала. По виду привода — ручной, двигатель, пружина.
• Также автоматы различают по наличию свободных контактов и способу присоединения проводников.
Типы автоматических выключателей
Что означает тип электрического автомата? Автоматические выключатели содержат внутри себя два вида размыкателей – тепловой и магнитный.
Магнитный быстродействующий размыкатель предназначен для защиты при коротком замыкании. Срабатывание размыкателя может происходить за время от 0,005 до нескольких секунд.
Тепловой размыкатель значительно медленнее, предназначен для защиты от перегрузки. Работает с помощью биметаллической пластины, нагревающейся при перегрузке цепи. Время срабатывания от нескольких секунд до минут.
Совместная характеристика срабатывания зависит от вида подключаемой нагрузки.
Существует несколько типов отключения АВ. Их еще называют — типы время-токовых характеристик отключения. Они обозначаются так — A, B, C, D, K, Z.
• A – применяется для размыкания цепей с большой длинной электропроводки, служит хорошей защитой для полупроводниковых устройств. Срабатывают при 2-3 номинальных токах.
• B – для осветительной сети общего назначения. Срабатывают при 3-5 номинальных токах.
• C – осветительные цепи, электроустановки с умеренными пусковыми токами. Это могут быть двигатели, трансформаторы. Перегрузочная способность магнитного размыкателя выше, чем у выключателей типа B. Срабатывают при 5-10 номинальных токах.
• D – применяются в цепях с активно-индуктивной нагрузкой. Для электродвигателей с большими пусковыми токами, например. При 10-20 номинальных токах.
• K – индуктивные нагрузки.
• Z – для электронных устройств.
Данные о срабатывании выключателей типов K, Z лучше смотреть в таблицах конкретно по каждому производителю.
Разновидности модульных устройств защиты
Помимо обычных автоматов в быту и промышленности часто встречаются и другие, родственные устройства. Они обладают определенными достоинствами перед простыми автоматическими выключателями.
Мини модели
Линейка устройств защиты широкого потребления. Устанавливаются в квартирные электрощиты. Данные приборы рассчитаны на малые номиналы 25-32 А. Обладают минимальным функционалом. Стоят дешево и не имеют возможности ручной подстройки тока срабатывания. При некорректной работе их целесообразней заменить новыми, нежели перенастроить.
Воздушные (силовые или открытые) автоматы
Главные особенности этих устройств — большие размеры, открытое негерметичное исполнение и повышенная номинальная мощность в сравнении с мини моделями. Силовые автоматы широко используются не только для защиты электрических сетей и агрегатов, но и для их включения и выключения.
Воздушный выключатель-разъединитель
Такие выключатели устанавливаются на промышленных распределительных щитах для питания мощных установок на десятки киловатт. Их номиналы достигают значений в 400 А и выше.
Закрытые выключатели
Рассчитаны на повышенную мощность. Применяются для защиты силовых потребителей. Приборы данного класса обладают закрытым герметичным исполнением и сравнительно малыми габаритами. Пригодны в сетях до 3,2 кА и отключаются при КЗ до 35 кА.
Достоинство закрытых устройств защиты заключается в их герметичности. Это свойство допускает их применение в экстремальных условиях тропического климата.
Устройства защитного отключения
В большинстве случаев встречаются в бытовых электросетях. Используются для защиты квартирной проводки от повреждения изоляции, а жильцов от опасного прикосновения к токоведущим частям.
Дифференциальный автоматический выключатель
Гибридное устройство, обладающее свойствами обычного автомата и полноценного УЗО. Диф автомат одновременно используется для защиты проводки от токов утечки и перегрузок. Такие функциональные возможности позволяют установить в щит вместо двух отдельных устройств защиты одно общее. В результате проводка упрощается и занимает меньше пространства.
Трехфазный дифавтомат
2 типа реле для защиты бытовой техники и оборудования. Узип или реле.
Реле контроля напряжения (РКН) – это несложное устройство, отключающее цепь когда разность потенциалов отклоняется от нормы. Реле для защиты бытовой техники и оборудования включает вновь цепь, когда разница потенциалов становится нормальной.
РКН не изменяет напряжение, не стабилизирует его, реле считывает показатели и действует, согласно сети.
Зачем нужно реле напряжения (РН) для домашней сети 220в
Реле бывают двух типов:
- Реле общего типа. Его устанавливают в щиток, РН защищает весь дом (или квартиру) от скачков. РКН обладает чувствительностью, не реагирует на скачки в пределах микровольта, выключает подачу тока тогда, когда потенциал достигает критического значения. Критическое значение зависит от конкретной модели РКН. Регулировка таких устройств производится очень легко: например, реле РН-113 можно без особых знаний настроить за 10 минут; настройка Барьер занимает еще меньше.
- РКН встроенный. Включается в розетку и напоминает удлинитель с гнездами под 220 Вольт. В него включаются отдельные электроприборы и РН способно их защищать от перенапряжения. Конструкция реле очень проста — пластина, гнущаяся при повышении напряжения нажимает на тумблер-автомат. Именно поэтому при срабатывании заметно слышен «щелчок».
1 совет как правильно выбрать РН для квартиры и частного дома
Если вы решили приобрести реле контроля, помните, что следует внимательно изучить его мощность (больше, чем сумма мощностей всех включаемых электрических приборов).
Реле — удобное устройство, но не совсем подходит в местности, где сеть нестабильна. В этом случае реле будет очень часто включаться и выключаться, мало кому понравится постоянно мерцающий свет. Реле сохранит вашу бытовую технику, но ценой комфорта.
Защита от перепадов напряжения в сети 220В
3 главных отличия реле друг от друга.
Все однофазные реле (т.е. реле, работающие в однофазной сети, стандартной двух контактной с желательным 220 В) отличаются друг от друга такими параметрами:
- максимальный коммутируемый ток нагрузки (суммарный ток). Это реле с показателями 16А, 25А, 32А, 40А, 60А, 63А. Реле с большими токами нагрузки устанавливают на производстве.
- наличие индикатора напряжения в сети;
- элементы управления (ручки, дающие возможность настраивать интервал допустимых);
Как избежать проблем с подключением, 3 ошибки подключения реле
Рассмотри три самые распространенные ошибки, которые случаются при неправильном подключении реле напряжения:
- Соединение нуля с защитным проводником, идущим после дифференциального автомата. Это чаще всего делается «по привычке», с целью произвести зануление.
- Неполнофазные подключения устройства. Тоже распространенная ошибка: фаза подключается на дифференциальный автомат, а ноль проходит мимо. Таким образом, ноль бытовой розетки подключен не к дифференциальному автомату, а к нулевой шинке.
- Ошибка в неверной располюсовке. При подключении одного полюса клеммы меняются местами, таким образом питающая фаза подключается к верхней клемме, а отходящая — к нижней, питающий ноль при это с нулевой шинки подключают к нижней клемме, а нагрузочный — к верхней.
