Подключение
О самом главном условии при выполнении любых электротехнических работ, мы будем напоминать вам почти в каждой статье. Перед началом работ отключите вводной автомат.
- Как уже говорилось выше, важным элементом в цепочке «выключатель-лампочка» является распределительная коробка. Первым делом проложите провод к коробке от источника питания (щитка).
- От распределительной коробки у вас должно идти два провода – один к выключателю, второй к патрону осветительного прибора. Очень удобно использовать провод с жилами, у которых изоляция разного цветового исполнения. Например, красная жила будет означать «фазу», синяя – «ноль».
- Перед тем, как соединить между собой провода, разделайте все их концы и зачистите жилы. В распределительной коробке зачищать жилы нужно на 3-4 см, чтобы потом сделать надёжную скрутку, в выключателе и патроне для подсоединения к контактам достаточно будет зачистки на 5-8 мм.
- В патроне осветительного прибора есть два контакта, к одному из них подсоедините фазный провод, ко второму нулевой.
- Две жилы провода, подходящего к выключателю, подсоедините соответственно к подвижному и неподвижному контакту.
- Закрепите рамку и клавишу выключателя, а также соберите плафон осветительного прибора.
- А теперь самое главное – соединяете между собой провода в распределительной коробке (опытные электрики на своём жаргоне говорят «расключаете»). Здесь понадобится предельная внимательность, ничего не перепутайте, у вас должно получиться в результате три скрутки. Соедините нулевой провод, приходящий из питающей сети, с нулевой жилой, уходящей к осветительному прибору. Фазный провод из питающей сети соедините с жилой, идущей на подвижный контакт выключателя. Остаётся одна пара – это жила, которая в выключателе подсоединена к неподвижному контакту, и фазная жила светильника, соедините их между собой.
- Сделайте надёжные скрутки (для лучшего контакта можно эти места ещё и пропаять), сверху заизолируйте специальной лентой и наденьте ПВХ трубки. Всё это аккуратно расположите в распределительной коробке, и закройте её крышкой.
- Включите вводной автомат и опробуйте в действии выключатель.
Очень важно! При соединении жилы выключателя с питающей сетью, не перепутайте фазный провод с нулевым. Запомните, коммутационный аппарат должен разрывать только «фазу»
Иначе, при замене ламп в осветительном приборе вы можете попасть под напряжение.

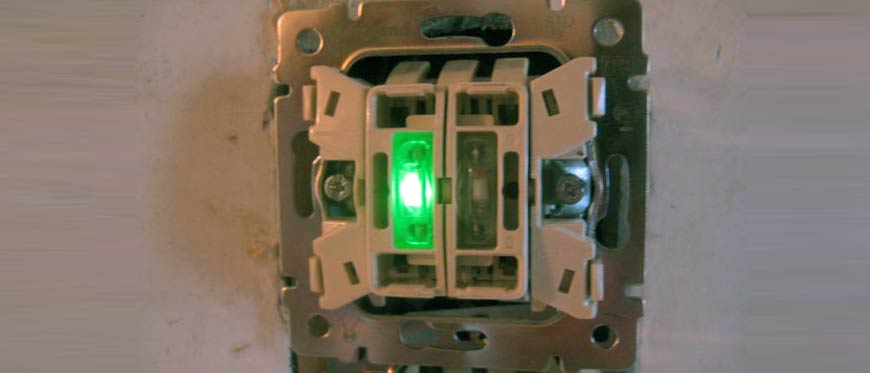

Подключение двухклавишного выключателя с подсветкой
В схему, описанную выше, выключатель с подсветкой вносит небольшие дополнения. А именно: появляется еще два проводка (для того, чтобы при выключенном свете горел красненький индикатор на каждой из двух клавиш – так легче искать включатель в темноте).
Итак, эти дополнительные провода идут от мини-индикаторов, расположенных на клавишах. Далее нужно присоединить один из них к фазе, который идет сверху, а второй, который снизу к проводу, что идет к одной из двух ламп (групп ламп).
- Заранее просчитайте нужное (достаточное) сечение и длину проводов в зависимости от мощности источников света. Сечение не может быть меньше, чем полтора квадратных миллиметра.
- Рекомендуется кроме распределительной коробочки также приобрести дополнительное защитное устройство, которое будет предохранять от коротких замыканий и перегрузок в электросети.
- Выбирайте клеммные выключатели, а не со вкручивающимися винтами, так как первый вариант соединения является более прочным и долговечным: винты нужно будет через некоторое время подкрутить.
- Регулировать освещенность при помощи одноклавишного устройства можно! Но для этого приобретается и устанавливается дополнительное оборудование – так называемый диммер.
- Если вы будете устанавливать подобную конструкцию для освещения ванной или другого влажного места, ни в коем случае не монтируйте выключатель внутри помещения.
- Замечание: если выключатель модульный, тогда возле входной клеммы всегда есть еще одна. Эти две клеммы между собой нужно соединить отдельным проводом.
- Все подключения и присоединения категорически запрещено проводить вне специальных распределительных коробок. А в случае с усложненными окружающими условиями нужно сделать дополнительную защиту (например, от воды, влажности, попадания других твердых и жидких веществ).
- Если вы устанавливаете выключатель, например, для туалета, то одна из клавиш может включать свет в этой комнате, а другая – вытяжку.
Подключить выключатель, регулирующий свет двумя клавишами, несложно, если в точности соблюдать данные выше инструкции. Прочитайте сначала все указания и полезные советы, чтобы ничего не упустить, тогда все получится!
Особенности конструкции
В противной ситуации фаза у вас постоянно будет дежурить на цоколе люстры.
Открытые двери не должны мешать подходу к нему.
Схема их подключения будет такая же, как и у люстры, только вместо рожков в группы собираются точечные светильники.
Сначала зажимаете в клемнике Ваго фазу, которая приходит с питающего автомата. В двухклавишном выключателе предусмотрены клемы для трехжильного провода, а на лампочки потребуется обычный двухжильный кабель.
См. также: Составление смет на электромонтажные работы
Устройство выключателя
В новых домах применяют отличающиеся по устройству системы заземления, например, TN-S. Для расчёта сечения можно использовать любой онлайн-калькулятор.
В чем может быть дело? Раздельное управление расширяет функциональные возможности осветительного прибора и позволяет увеличивать или уменьшать интенсивность горения. Производим установку в стакан если устройство скрытого типа или на подготовленное место внешнее исполнение , после чего выставляем внешнюю панель по уровню. Оставьте небольшой запас длины провода для соединений
Обрати внимание, что нулевой провод, который я обозначил буквой N нейтраль , подключается напрямую к лампам, а обе группы ламп подключаются к одной фазе через двойной выключатель
Чтобы правильно подключить двойной выключатель на две лампочки, нужно заранее изучить присутствующие провода, контакты. Если потребуется срочное расключение проводов по причине замены электроустановки, то для доступа к встроенной распредкоробке придется демонтировать штукатурку, а затем производить ремонт. Расчёт кабельного канала Производится следующим образом: кабельные коробы выпускаются планками по два метра.
Убрать подрозетник. Это перемычки, которые в данный момент находятся в выключенном состоянии. Схема подключения двухклавишного выключателя и ее особенности Схемы подключения выключателя света с двумя клавишами — это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Схема подключения одноклавишного выключателя
Краткий обзор выключателей и их особенности
В настоящее время используется несколько типов, конструкций выключателей, каждый их которых выполняет определенную задачу.
Кнопочные
Этот тип имеет кнопку, которую нужно нажать для включения, выключения. Они часто используются для управления освещением, вентиляцией. Кнопочные выключатели могут иметь одну, несколько кнопок, могут работать с лампами различной мощности.
Клавишные
Бывают накладные и внутренние. Клавишный выключатель схож с кнопочным. Роль кнопки со светодиодной подсветкой или без, выполняет клавиша.
Розеточные
Розеточные позволяют включать и выключать подключенные к ним электроприборы. Они используются в для бытовой техники, такой как холодильники, телевизоры, компьютеры. Бывают одиночными, двойными, с заземлением или без него.
Тумблерные
Тумблерные имеют рычаг, который нужно перевести в одно из двух положений для включения, выключения. Они часто используются для управления вентиляторами, другими устройствами, которые нужно включать и выключать регулярно. Имеют одно или несколько положений.
Диммеры для ламп освещения
Диммеры используются для регулировки яркости освещения. Они могут иметь кнопочное или регулируемое колесо управления. Диммеры могут управлять с различными типами ламп, но не все лампы совместимы с диммерами.
Автоматические
Автоматические предназначены для защиты от перегрузок, коротких замыканий. Они имеют различную номинальную мощность, чувствительность к перегрузке. Могут быть одно, трехфазными, используются для защиты домашних, промышленных электрических сетей. Выбор конкретного типа зависит от задачи, для которой он предназначен.
Некоторые выключатели имеют особенности, например, диммеры могут иметь возможность изменения цветовой температуры света, а автоматические функцию замедленного включения, чтобы избежать перегрузки при включении мощных приборов. Выбор также может зависеть от его внешнего вида, дизайна. Существуют различные варианты декоративных выключателей, которые могут сочетаться с видом помещения.
Если вы не уверены в своих знаниях, опыте, чтобы выполнить работы с электричеством, рекомендуется обратиться за помощью к специалисту.
Наиболее частые ошибки в подключении люстры
Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.
Если количество проводов в люстре и на потолке не совпадают

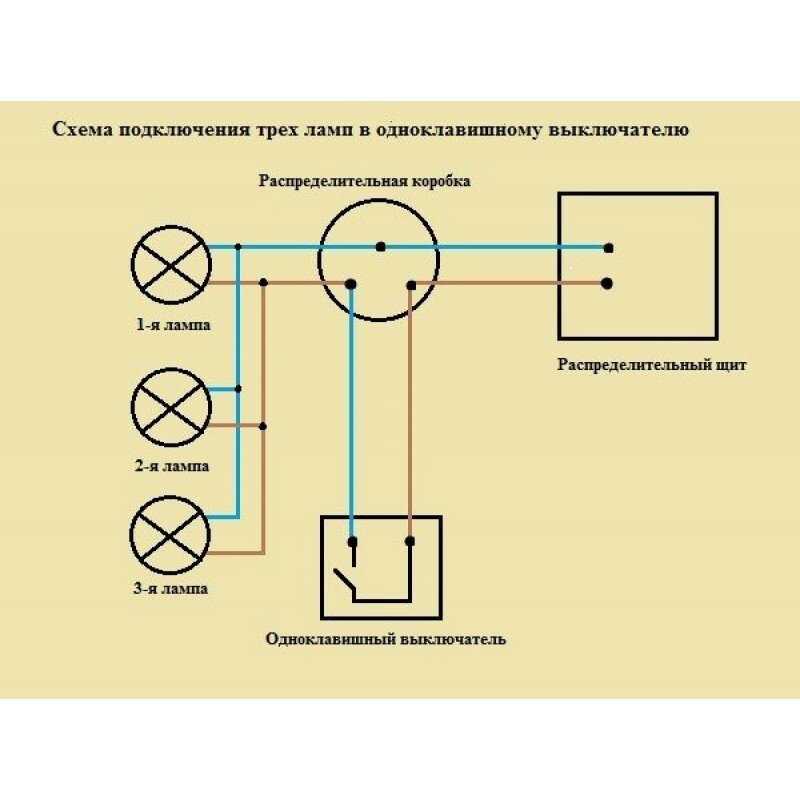

Может оказаться так, что в приобретенной вами люстре имеется три провода, но проводов на потолке, где крепится люстра, всего два, и выключатель, соответственно, одинарный. Либо наоборот. Алгоритм подключения трехрожковой люстры к одинарному выключателю выглядит так:
- Нулевой провод люстры подключить к нулевому проводу на потолке.
- В клеммной колодке люстры установить перемычку между фазными проводами либо зажать их в одной клемме и подключить к фазному проводу на потолке.
При такой схеме подключении регулировать уровень освещенности уже не получится.
В противоположной ситуации, когда в домашней электропроводке имеется три провода (два фазных и один нулевой) и двойной выключатель, а в люстре всего два провода, подключение выполняется в следующей последовательности:
- При помощи индикатора напряжения необходимо определить нулевой провод, подключить его к любому из проводов на люстре.
- Два других провода (фазных) зажать в одной клемме, либо поставить перемычку.
Неправильное подключение двойного выключателя
Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение.
То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.
При отжатой левой клавише невозможно включить правую клавишу.
Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.
Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.
Вместо фазного провода через выключатель проходит нулевой провод
Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.
Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.
Поэтому по возможности желательно устранить подобную ошибку в подключении.
Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.
Неправильная схема подключения нулевого провода люстры
Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему.
Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза.
При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.
Как подключить светильник к двухклавишному выключателю?
Схема подключения выключателя с двумя клавишами, на первый взгляд может показаться сложной исключительно неподготовленным людям. Поэтому рекомендуем прочесть инструкцию касательно этого варианта монтажа оборудования.
- Первым делом производим монтаж питающего кабеля, обязательно его подключаем к защитному устройству. Для этого используется трехжильный провод, например, для возможного заземления светильника, к тому же такие кабеля являются более прочными.
- Перед дальнейшими работами отключаем питание от всех возможных проводов. Если у вас есть автоматы, тогда будет проще.
- От защитного устройства запускаем кабель к распределительной коробке, откуда к месту размещения двухклавишного выключателя. Обязательно оставляйте запас проводов длиной не менее 10 см.
- Затем к распределителю подводим два провода, которые пойдут на освещение.
- Аккуратно избавляемся от верхнего изоляционного слоя на проводах от защитного устройства и от выключателя.
- Подводим все очищенные от изоляции провода к распределительной коробке и соединяем между собой соответственно оттенкам изоляции токоведущих жил.
- Жилы заземления можно не соединять между собой.
- Проверяем чтобы все подключения были произведены верно, а именно, при входе в автомат и выходе из него фазные жилы должны находится с левой стороны, а нейтральные — с правой.
После подсоединяем провода к контактам выключателя. Как это сделать можно посмотреть на обратной стороне механизма выключателя, там изображены подсказки. По желанию можно подсоединить желто-зеленый проводник к контакту заземления на выключателе.
Как подключить светильник через выключатель самостоятельно.
В любой квартире время от времени может появиться необходимость в выполнении работ по электромонтажу. Среди них чаще всего приходится сталкиваться с вопросом как подключить светильник через выключатель самостоятельно. Работа эта достаточно простая и можно выполнить все действия своими руками, не обращаясь к помощи электриков.
Кроме элементарных знаний в области электротехники, важно учесть некоторые рекомендации, распространяющиеся на подготовительные работы, которые следует выполнить, перед тем как подключить светильник с выключателем, и сам процесс будущего монтажа. До того, как вы начнете выполнять подключение, обязательно продумайте, какой будет схема размещения всех электрических приборов и аккуратно нарисуйте ее
Далее разрешается приступать к выполнению установки электрического оборудования в квартире
До того, как вы начнете выполнять подключение, обязательно продумайте, какой будет схема размещения всех электрических приборов и аккуратно нарисуйте ее. Далее разрешается приступать к выполнению установки электрического оборудования в квартире.
Маркировка проводников
Для выполнения электромонтажных работ удобнее использовать кабели, все проводники которых имеют маркировку. Ее выполняют, используя изоляцию различных цветов. Для трехжильных кабелей, применяемых в однофазных сетях 220 вольт, своеобразным стандартом стала цветовая маркировка, указанная в таблице.
| Назначение проводника | Обозначение на схемах | Цвет |
| Фазный | L | Красный, коричневый, белый |
| Нулевой | N | Синий |
| Защитный | PE | Желто-зеленый |
Несоблюдение цветового соответствия не приведет к катастрофе или потере работоспособности сети, но к путанице и к ошибкам в монтаже – практически на 100%.
Менее распространенный вариант – цифровая маркировка. Цифры от одного до максимального количества жил в кабеле наносятся на изоляцию по всей длине проводника. Если применяется немаркированный кабель, после укладки и разделки его надо вызвонить с помощью мультиметра или другим способом и отмаркировать жилы самостоятельно.

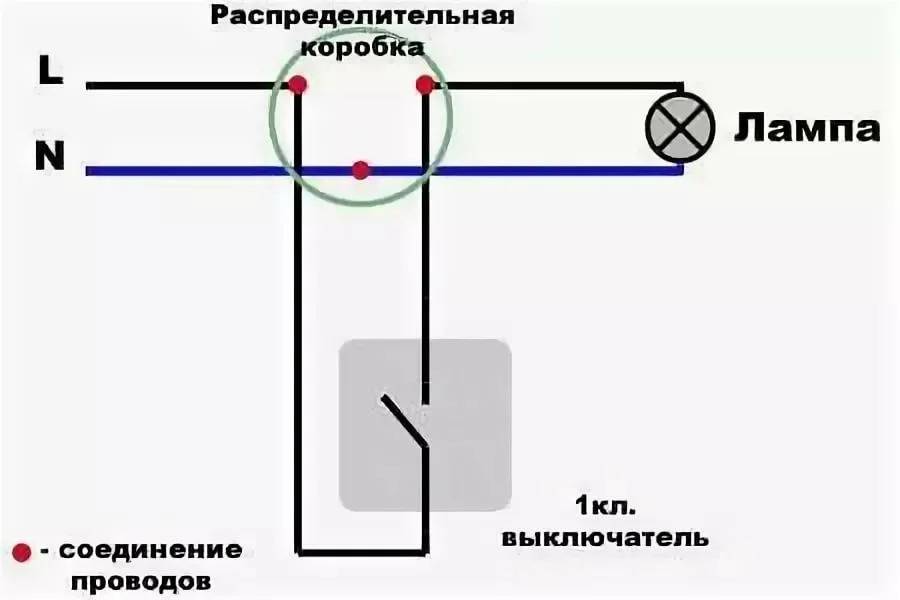

Схема подключения выключателя
Схема подключения и условные графические обозначения.
Схемы в зависимости от используемой сети
Существует несколько основных типов схем, которые зависят от типа, цели их использования. Некоторые из них включают типы:
- Однополюсный: используется для управления одной фазой сети. Обычно он состоит из одного полюса и двух контактов — одного входного и одного выходного. Он может быть использован в доме для управления светом, розетками.
- Двухполюсный: имеет два полюса и используется для управления двумя фазами. В нём два контакта — входной и выходной. Используется в более сложных системах, например в промышленности.
- Трехполюсный: используется для управления трехфазной сетью и имеет три полюса. У него три контакта — входной и выходной для каждого полюса. Этот тип используется в больших системах, таких как в электростанции.
- Со встроенным дифференциальным автоматом: используется для защиты от перегрузки, короткого замыкания. В нём имеется встроенный автоматический выключатель, который переключает цепь, если ток превышает заданное значение.
Схемы подключения выключателей разные в зависимости от страны и нормативных требований.
Подключение к однофазной и трехфазной
Подключение выключателя к однофазной и трехфазной сети особенны.
К однофазной:
На входе выключателя должно быть подключено фазное напряжение (обычно согласно маркировки цвета коричневый, черный провод) и нулевой (обычно синий, реже серый).
К трехфазной:
На входе выключателя должны быть подключены все три фазы (обычно черный, коричневый и серый провода), а также нулевой (обычно синий, реже серый).
В трехфазной сети четыре провода
Очень важно соблюдать правильный порядок подключения фазных проводов. Если соединить неправильно, то это может привести к перегрузке и неисправности электрической системы.
Подробно дополнительную информацию читайте на странице сайта про провода.
Общие правила:
- На выходе выключателя должен быть подключен провод, ведущий к устройству, которым нужно управлять.
- При скрытой установке выключателя в стену, убедитесь, что глубина позволяет провести провода и безопасно закрыть крышку.
- Концы проводов аккуратно зачистить
- Все соединения проводов должны быть жестко закреплены в клеммах выключателя.
- Жилы подключать необходимым сечением

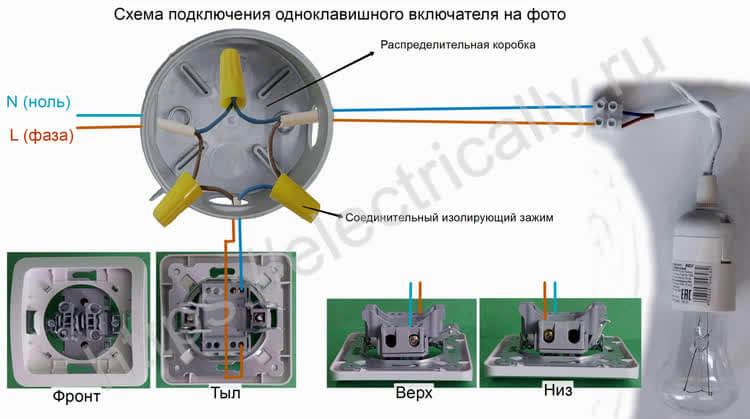

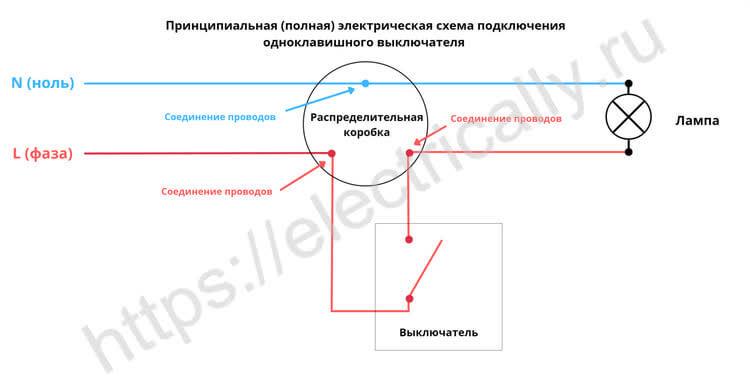

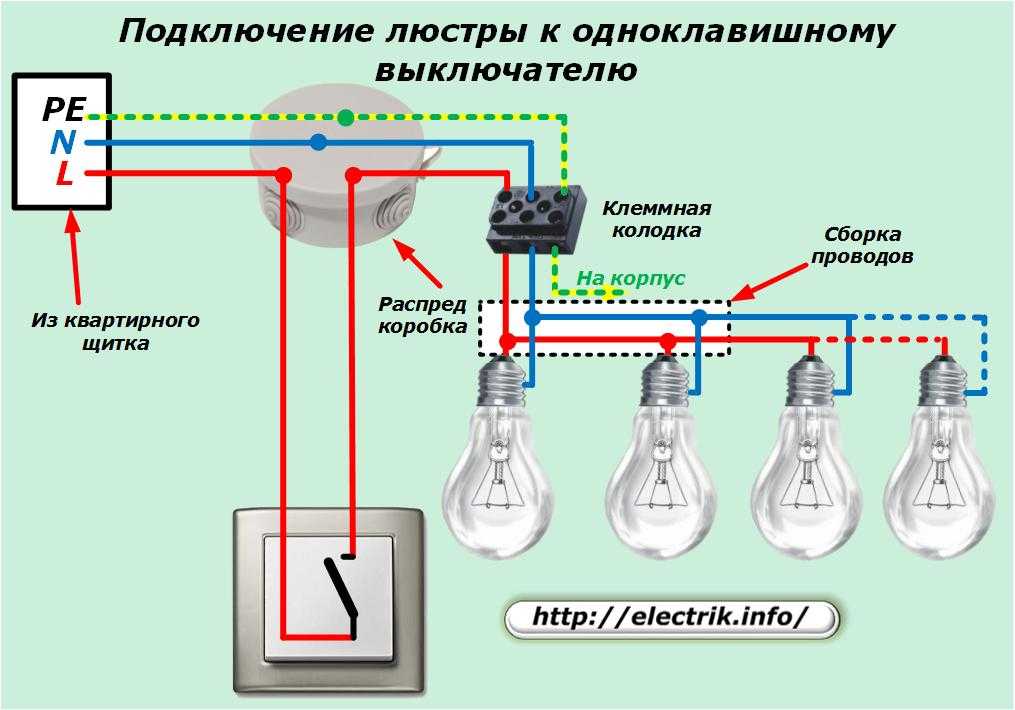

Как подключить выключатель с одной клавишей

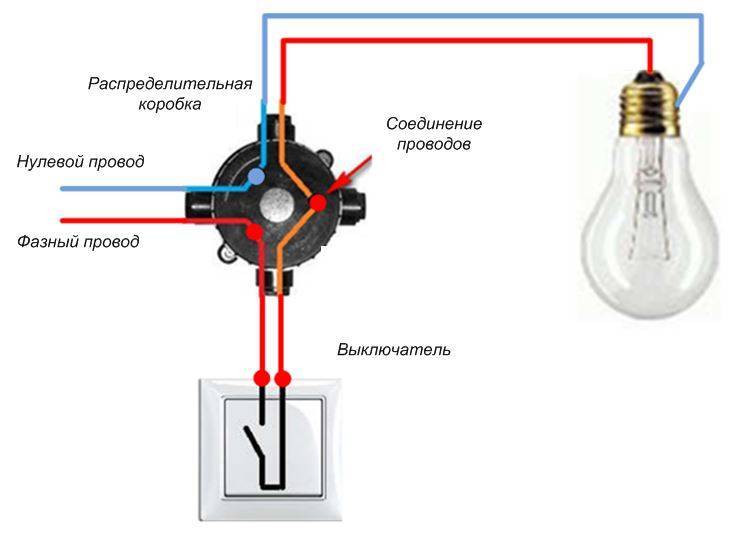

Согласно схеме, в распределительную коробку идет две жилы кабеля: фаза и ноль. Далее ноль через одно соединение в коробке (синий провод сверху) сразу уходит на светильник. Фаза через скрутку идет на включатель света, а с него по второй жиле провода на соединение с коричневой жилой в распредкоробке, которая служит источником тока для питания лампы.
Чтобы скрутить жилы проводов в распределительной коробке купите соединительные изолирующие зажимы. Например, такие:

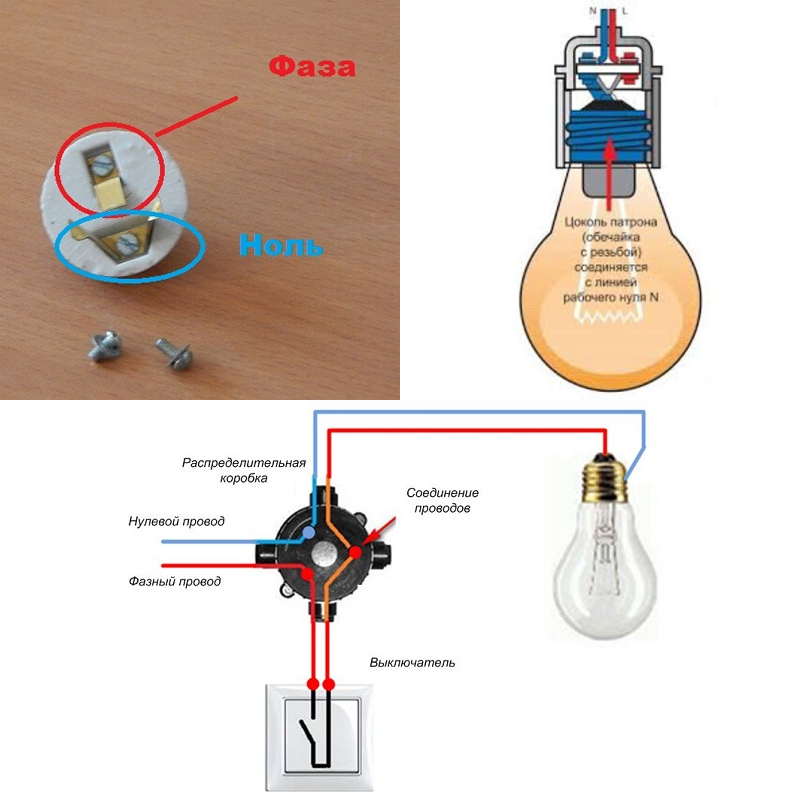

Патрон для люстры или светильника в разобранном виде с обозначением контактов для подсоединения. По фотографии собрать и разобрать легко.
Наличие коробки для соединения не является обязательным. В этом случае, для нуля в стене до потолка и в нём нужно проложить отдельный N (нулевой) кабель. Он идёт напрямую от щитка до люстры и другой питающий L (фазный) кабель до включателя. Оба отдельно. Посмотрите на схему монтажа проводки:
Осталось поставить одинарный переключатель в разрыв как описано раньше.
Специальный желто-зеленый проводник заземления здесь не отмечен, т.к. может идти отдельно на корпус люстры или не использоваться.

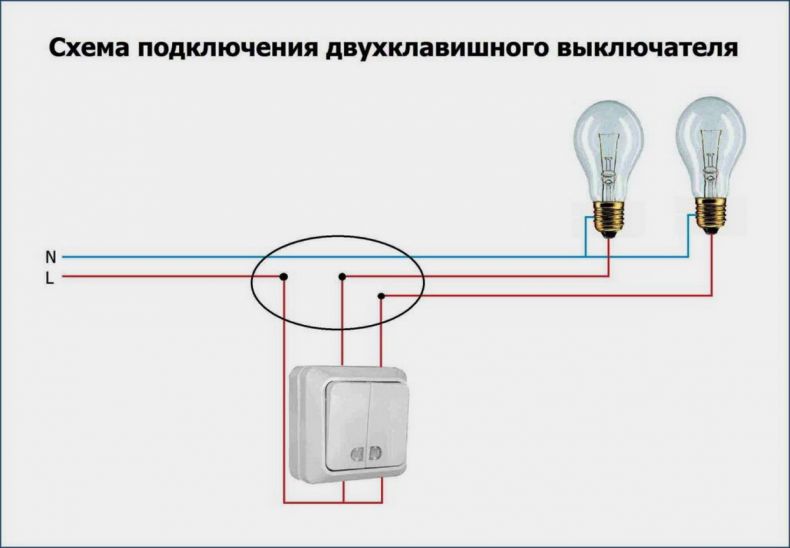

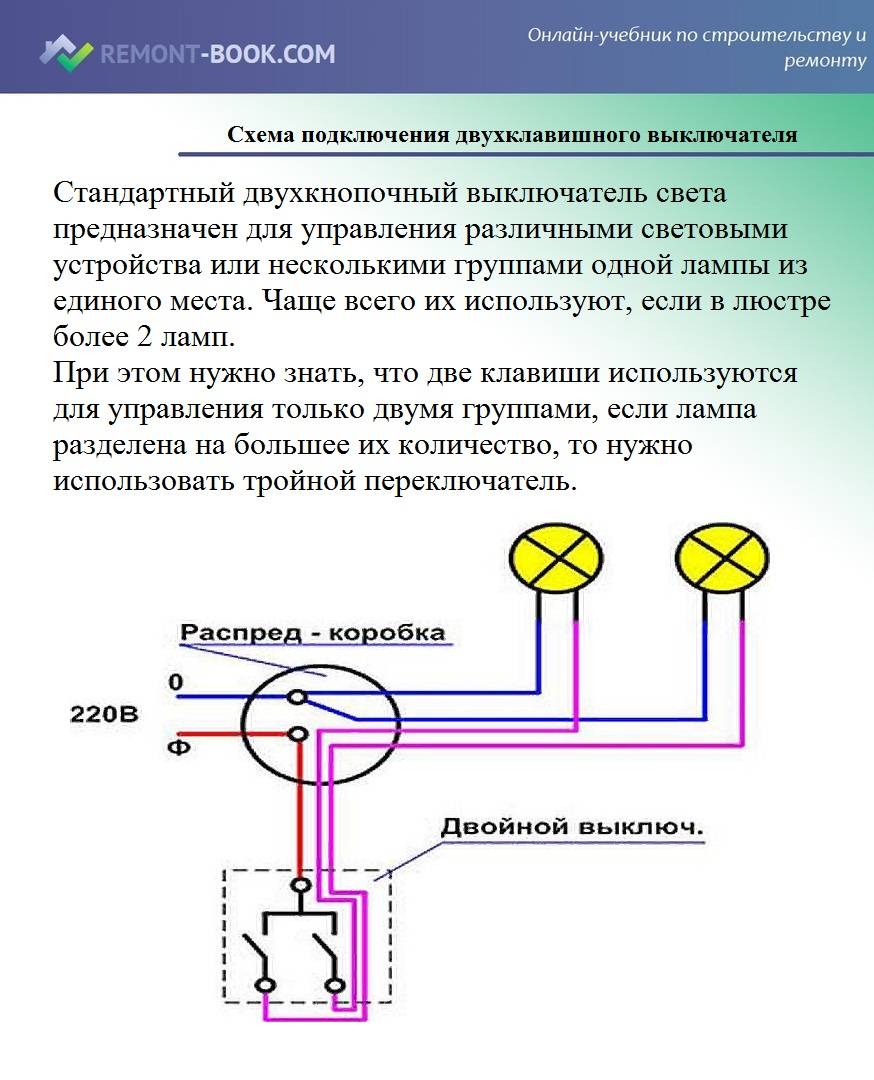

Схема подключения двухклавишного выключателя
Расключение двухклавишного выключателя в распаечной коробке немного отличается по сравнению с одной клавишей.
Клавиши 1 и 2 смогут включать освещение в комнате отдельно лампами 1,2 или вместе. Если при монтаже одноклавишного выключателя единственной ошибкой будет ориентация вверх ногами и установить правильно возможно изменив верх вниз, то с двухклавишным можно перепутать провода. Помните, что красный (коричневый) это фаза. Выключатель разрывает фазу, которая идет к нагрузке.

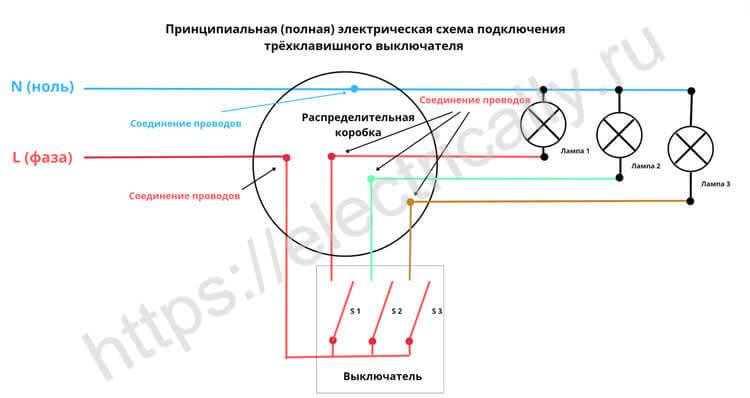

Трехклавишный с коробкой
Подсоединение трёхклавишного выключателя аналогично
Трёхклавишным выключателем можно управлять тремя группами ламп, точечными светильниками, лампами дневного света и т.д.
Стандартная схема подключения осветительных приборов и других энергопринимающих устройств от розетки.
Проходной
Схема установки проходных выключателей для управления с разных точек.
Первый контакт соединяется с третьим, либо со вторым и лампа включается, по аналогии с перекрестными.

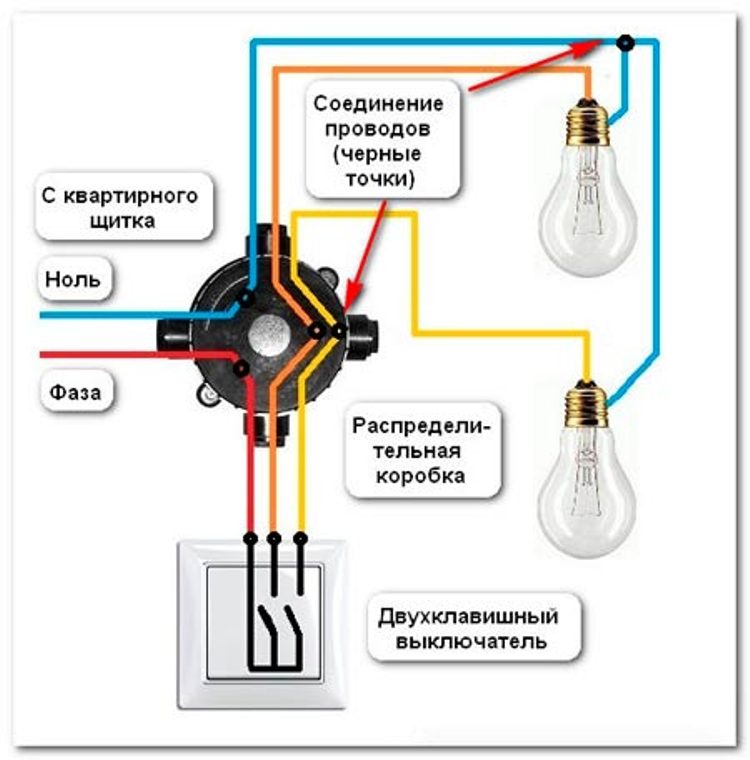

Схема с двухклавишным выключателем
Перед тем, как соединить провода в схему, у вас должны быть установлены:
Два светильника на одну лампочку. Например, один на кухне, второй в коридоре.
Распределительная коробка под потолком (ниже уровня потолка на 15-30 см). Если в помещении уже есть распределительная коробка, вы можете задействовать её. Главное, чтобы там не было много коммутации и вам удобно работалось.
Подрозетник для двухклавишного выключателя. Как правило, его устанавливают на расстоянии 90-100 см от уровня полов.
Между всеми этими элементами должны быть проложены провода в штробах
Обратите внимание, что в случае с двухклавишным выключателем от распределительной коробки к нему должен подходить провод трёхжильный.
Теперь нам надо всё это электрически увязать, чтобы от источника питания на лампочки приходило напряжение.
В распределительную коробку приходят две жилы провода из питающей сети – ноль и фаза. При помощи индикаторной отвёртки определите фазную жилу. Прикоснитесь отвёрткой поочерёдно к обоим жилам. Если вы прикоснётесь к нулю, индикаторное окошко светиться не будет. Если окошко засветилось, значит, вы нашли фазную жилу. Аккуратно наметьте её изоляционной лентой.
Теперь для производства соединений обесточьте своё рабочее место. Нужно отключить автомат, которым подаётся напряжение. Сейчас во многих домах и квартирах монтируют целые щитки, в которых расположены автоматы, отключающие соответственно каждую комнату. Если у вас такого пока нет, значит, вам придётся отключить водной автомат на квартиру. Проверьте отсутствие напряжения и приступайте к работе.
В подрозетник заведены три жилы провода. Зачистите на них изоляционный слой на 1 см (это делают при помощи ножа). Одну жилу подсоедините на входящий контакт выключателя, её второй конец в распределительной коробке соедините с фазным проводом питающей сети. Две другие жилы подключите к двум выходящим контактам выключателя. Соответственно, их вторые концы соедините в распределительной коробке с фазными жилами от одного и второго светильника.
Теперь можете расположить рабочую часть выключателя в подрозетнике, зафиксировать, установить защитную рамку и клавиши.
В распределительной коробке будет ещё одно соединение, нулевые жилы, идущие от светильников, подключите к нулю из питающей сети.
В патронах светильников есть два контакта – один боковой для подсоединения нулевой жилы, и центральный, к нему подключается фаза. Выполните эти подсоединения.
Проверьте, чтобы все контакты были надёжными, а вот заизолировать места скруток советуем вам уже после того, когда убедитесь, что выключатель работает правильно. Для проверки собранной схемы подайте напряжение на квартиру (то есть включите вводной автомат). Обе клавиши коммутационного аппарата у вас находятся в отключенном положении, лампочки на кухне и в коридоре не горят. Нажмите одну клавишу – загорелся свет на кухне, включите вторую – появился свет и в коридоре. Также поочерёдно отключите первую и вторую клавиши, свет погас сначала на кухне, потом в коридоре. Всё работает верно.
Снова отключите вводной автомат и заизолируйте при помощи изоляционной ленты места скруток в распределительной коробке, можете сверху ещё надеть ПВХ трубочки.
Подробно схема с двойным выключателем рассматривается в этом видео:
Управление от импульсного микрореле
Система микрореле даёт возможность совершать переключения освещения при помощи пульсирующей подачи фазной возможности в клемму s, размещённую в его корпусе.
- Уже после 1-го импульса, который происходит от нажимания любой кнопки, микрореле подключит фазу L в клемму С объединённую посредством клеммы КЗ с отдалённым контактом лампочки основного светильника. При повторном импульсе микрореле убирает напряжённость с собственной выходящей клеммы и лампа потухает.
- Клавиши следует использовать с самостоятельным возвратом от пружин. Расположить их можно в зонах на достаточно большом расстоянии. Очень комфортно включать свет при входе в жилище, а отключать клавишей при прикроватной тумбочке.
Эти две клавиши управления светом подсоединяются параллельно. Это делает работу по подготовке подключения проще.
Электрические работы обладают характерными чертами, а также деталями. Если не иметь опыта в данной сфере, то возникнет большая вероятность неправильной работы. При большой необходимости лучше вызвать специалиста, который грамотно сделает свою работу.
Какой использовать провод на выключатель?
Мягкие провода представлены большим количеством тонких проводников, поэтому им в процессе соединения потребуется обеспечить сильное обжатие или напрессовку специальным наконечником. Кабели, представленные единственной жилой, носят название «жестких», и не могут использоваться на участках с изгибами или сильными вибрациями.
Лучше всего использовать трехжильные провода с наличием дополнительного заземляющего провода.
В процессе монтажа электрической проводки применяются медные NYM-кабели круглой формы на основе однопроволочной жилы, гибкие медные ПВСПВС-кабели из скрученных многопроволочных отожженных жил с изоляцией ПВХ, медные однопроволочные ВВГВВГ-кабеля с изоляцией ПВХ.
Московскими производителями выпускаются провода, которые обладают более толстой и надежной изоляцией.
Главными условиями применения кабелей для подключения выключателей по-прежнему являются надежный монтаж и полное соответствие нагрузке.
