Как подключить УЗО с заземлением — схема для одно- или трехфазной сети

Схема подключения УЗО без заземления

Чтобы надежно работало УЗО, нужна трехпроводная сеть – это двухпроводная электрическая сеть с дополнительным защитным заземлением. Заземление устанавливается с целью защиты человека от тяжелого поражения электрическим током при пробое фазы на корпус электроприбора.

В этом случае имеет место короткое замыкание и сработает электромагнитная защита автоматического выключателя. УЗО также защищает человека от воздействия электрического тока при аварийной утечке тока. Подключается УЗО фазным и нейтральным проводом на верхние клеммы.

С нижних клемм выходят фаза и ноль для нагрузки. Если нет утечек тока, то ток фазы и нейтрали будет идентичным, УЗО не сработает. Если произошла утечка тока, то УЗО вычислит ее и отключит электрическую цепь от сети. Таким образом, УЗО вычисляет токи фазного и нейтрального проводов и при обнаружении разницы токов включается механизм защиты.

Это можно показать на примере. Если возникла аварийная ситуация, произошел пробой изоляции, и фаза появилась на корпусе электрической плиты, то до прикосновения человека УЗО работает в режиме ожидания и не отключается, а при прикосновении человека к токопроводящему корпусу электрической плиты возникает ток утечки по пути – фазовый провод, корпус плиты, человек, токопроводящий пол, что заставит сработать защитный механизм.

Подключение УЗО без заземления

Строительство новых домов предусмотрено с защитным заземлением. При подключении УЗО к однофазной сети с заземлением при нарушении изоляции и замыкании сетевого провода на корпус электроприбора, возникнет ток утечки, который замкнется на токопроводящий корпус электроприбора и сработает защита УЗО.

Давайте представим, что защитное заземление отсутствует. УЗО не сработает до появления тока утечки, а он появится при случайном прикосновении человека к токопроводящему корпусу электроприбора. Ток утечки пройдет по пути сетевого провода, корпус электроприбора и человека стоящего на полу, в результате сработает механизм защиты УЗО.

Что же получается? При наличии заземления корпуса электроприбора в аварийной ситуации сработает УЗО без прикосновения человека к корпусу прибора, так как возникает ток утечки через заземляющий проводник. В случае отсутствия защитного заземления ток утечки УЗО появится только при касании человека к корпусу находящемуся под напряжением. Во втором варианте человек становится «подопытным кроликом».

Однако время срабатывания защиты УЗО составляет миллисекунды, и человек не почувствует воздействие электрического тока. Даже при полном наличии фазы на корпусе бытового устройства, в лучшем случае вы почувствуете легкое пощипывание. Какую схему подключения УЗО выбрать решать вам.

Однако я советую выбрать установку УЗО с заземлением, и более безопасной защитой. В доме не сложно сделать контур защитного заземления, а в квартире защитное заземления можно взять с корпуса электрощита в подъезде и развести провод заземления по плинтусу к розеткам мощных потребителей тока – это стиральная машина, бойлер, электроплита, розетки в ванной.

Подключение УЗО в двухпроводной сети

Возможны два варианта схемы подключения УЗО без заземления. Для первого случая выбираем УЗО с током утечки 100 мА и рассчитанным на номинальный ток нагрузки всей квартиры, допустим 32 А. Тогда схема будет выглядеть так: – вводной автомат 40 А, учет, УЗО 32 А, автоматы разных групп потребителей.

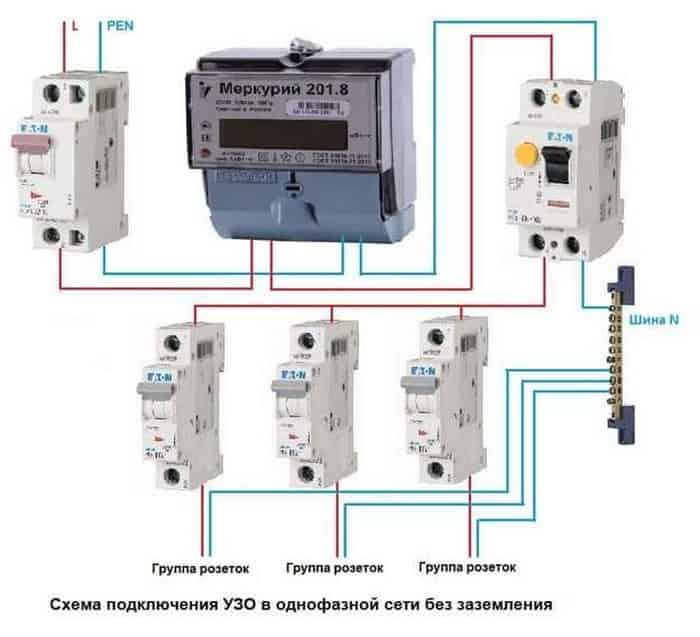

Схема подключения одного УЗО без заземления

У такой схемы есть большой недостаток, при срабатывании защитного механизма УЗО отключается квартира полностью, и для обнаружения неисправности придется лазить по всей квартире. Еще один недостаток такой схемы – это низкая чувствительность УЗО. Ток в 100мА более чувствителен для человека. Вторая схема хоть и дороже, но не имеет этих недостатков.

Схема подключения нескольких УЗО без заземления

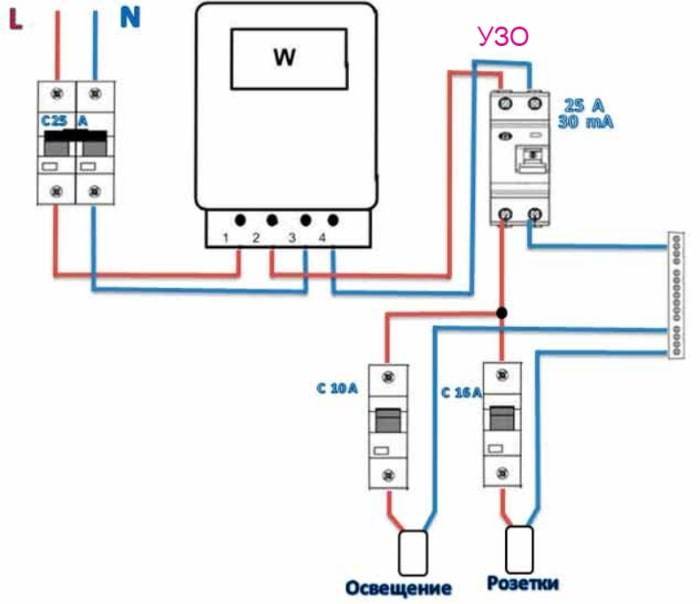

Эта схема УЗО без заземления содержит – вводной автомат, счетчик, групповые автоматы и УЗО для выбранных автоматов. УЗО выбирается в этой системе на ток 30 мА. При возникшей утечке тока сработает та УЗО, на линии которой возникла неисправность в электрической цепи. На остальных группах автоматов будет присутствовать сеть. Во время подключения УЗО в двухпроводную сеть должны учитываться следующие моменты.

1.Так как УЗО не имеет защиту от к. з. и перегрузки, перед ним нужно ставить автомат. Номинальный ток УЗО выбирается на порядок выше номинального тока автоматического выключателя, так как УЗО может выйти из строя при токах которые больше его номинального значения.

2.Нейтральный провод с выхода УЗО идет только на розетку потребителей, соединять с другими нулевыми проводами нельзя, чтобы не было ложных срабатываний.

Почему важно не допускать ошибки при подключении УЗО

Достаточно широко распространены ситуации, когда защитное устройство начинает работать неправильно. Например, периодически происходят отключения, которые ничем не обоснованы, то есть утечек тока нет и нагрузка не превышает допустимые параметры.

При этом основная масса людей предпочитает купить новое УЗО и не задумывается о причинах столь некорректной работы устройства этого вида.

А между тем зачастую проблема обусловливается неправильным монтажом, что и является причиной сбоев в работе. Работа электромонтажников, которые осуществляют установку УЗО, по некоторым причинам может быть произведена с ошибками, влияющими на эффективность защиты.

Исходя из этого, надо знать нюансы функционирования УЗО, чтобы не перешли в разряд неразрешимых проблем.

В данной статье хотел бы показать наиболее часто встречающиеся ошибки при подключении УЗО
.

Принцип действия УЗО

Принцип действия УЗО основан на сравнении токов, которые протекают через устройство, т.е. если своими словами – какая величина тока прошла через УЗО к потребителям, такая же величина тока должна и выйти обратно из УЗО через нулевой проводник. На картинке I₁ – ток в УЗО к электроприемнику, I₂ – ток в УЗО от электроприемника. I₁ = I₂ – это условие выполняется при качественно выполненной электропроводки или нет какого-либо вмешательства в работу электропроводки.

Предположим человек, коснулся какого-то проводника (фаза или ноль), в этом случае человек «забирает» на себя часть тока I∆n, и равенства между I₁ и I₂ уже не будет, т.к. I₁ > I₂ – I∆n. УЗО это почувствует и отключится, тем самым оно спасет человека от вероятной смерти из-за поражения током. ВДТ обязан срабатывать за 25-40 мсек, чтобы ток, который будет протекать через организм, не увеличился до смертельно-опасного.

Принцип действия УЗО достаточно прост:

Рисунок 1. УЗО в нормальном режиме работы.

У УЗО как и у автоматического выключателя есть тумблер для включения (В), являющийся частью механического размыкателя электрической цепи (М). Когда мы включаем тумблер, электрическая цепь замыкается и если к электрической цепи подключен какой либо электроприбор, само собой обладающий некоторым сопротивлением R, то по электрической цепи потечет электрический ток. Проводники, по которым течет ток, а именно фазовый провод (фаза) и нейтральный провод (ноль) проходят черед кольцеобразную катушку (К) суммирующего трансформатора. Пока никаких нарушений нет сила тока I₁ = I₂, при этом токи направлены противоположно, а это значит, что в обмотке суммирующего трансформатора, показанной на рисунке коричневым цветом, никаких электродвижущих сил (ЭДС) не возникает, строго повинуясь закону Кирхгоффа.

Если происходит обрыв фазного провода или пробой изоляции фазного провода таким образом, что фазный провод замыкает на корпус электроприбора и при этом человек контактирует с корпусом, или по каким-то другим причинам человек касается оголенного фазного провода, то ток начинает уходить “налево”. Почему? – Это вопрос другой и рассматривается отдельно, нас сейчас интересует, как на такое событие реагирует УЗО:

Рисунок 2. Срабатывание УЗО при утечке тока.

Когда человек замыкает через себя электрическую цепь, часть тока начинает уходить в землю, а это значит, что сила тока I₁ = I₂ + I_у. Как частный случай, когда никакой нагрузки, кроме человека нет, I₁ = I_у, I₂  = 0. Так как I₁ ≠ I₂, то в обмотке суммирующего трансформатора индуцируется ЭДС, при этом сила тока в обмотке равна силе тока утечки. Размыкатель электрической цепи (Р) реагирует на этот ток утечки, другими словами – разностный или дифференциальный ток – и размыкает цепь. Происходит это очень быстро, в течение 0.025-0.5 секунды. А еще у УЗО есть тестирующий блок, предназначенный для проверки работоспособности устройства. На корпусе любого УЗО есть кнопка, на которой или возле которой есть буква “Т”. Если нажать на эту кнопку, когда тумблер УЗО включен, то электронный блок возбуждает в обмотке расчетный ток утечки, при этом должен сработать выключатель и цепь разомкнется. На рисунках тестирующий блок не показан. Рекомендуется проверять работоспособность УЗО раз в месяц.

Провод, идущий от нагрузки электроприбора до УЗО, является нейтральным достаточно условно. Если этот провод при нарушении изоляции замкнет на корпус, или будет поврежден и человек будет касаться корпуса или той части этого провода, которая идет от нагрузки, то эффект будет почти таким же, вот только сила тока, проходящего через человека уменьшится в зависимости от сопротивления электроприбора.

Казалось бы вывод из вышесказанного прост: нужно установить УЗО на DIN-рейку распределительного щита после автоматических выключателей и электросчетчика. Но во многих квартирах счетчик по-прежнему находится в квартире и стоят древние пробкодержатели, в которые вкручены автоматические выключатели или пробки с плавкими предохранителями. В таких случаях просто вставить УЗО в электрическую цепь не получится. Кроме того, так как УЗО реагирует не именно на человека, а на ток утечки, то срабатывать УЗО будет и в других случаях. Например, если бытовые приборы заземлены искусственным или естественным образом и происходит пробой изоляции или обрыв фазного провода с замыканием на корпус, или если изоляция электропроводки в стенах, полу или потолке повреждена. С одной стороны это хорошо, так как может предотвратить пожар при искрении неисправной электропроводки. А с другой стороны, если электропроводка в квартире или доме старая, то утечка тока в такой квартире или доме – обычное дело, и перед тем, как устанавливать УЗО, придется менять всю электропроводку, или устанавливать несколько УЗО с разным порогом чувствительности, или устанавливать УЗО не сразу после счетчика, а перед потенциально опасными электроприборами.

Но даже если на момент установки УЗО с электропроводкой все нормально, то все равно устанавливать одно устройство защитного отключения на всю квартиру, а тем более дом, я бы не советовал. Причина проста: когда УЗО сработает, это означает, что где-то произошла утечка и нужно проверять электрическую цепь по всей квартире. Если на распределительном щитке установлено несколько УЗО, например, одно для розеток в ванной, другое для розеток в кухне, третье для остальных розеток, четвертое для освещения, отдельное УЗО на “теплые полы”, если есть и т.д., то при возникновении тока утечки сработает только одно УЗО, и область поиска неисправности значительно уменьшится.

Подобрать нужную модель УЗО поможет следующая информация

Можно ли выполнить подключение УЗО без заземления?

Использование такого защитного устройства имеет смысл практически всегда, даже тогда, когда схема подключения является простой двухпроводной с нулем и фазой. Чтобы более наглядно понять особенности функционирования такого устройства, выяснить все детали и самые интересные специфические моменты, нужно разобраться в этом вопросе максимально подробно. На основе этого можно делать самые адекватные выводы.

По большому счету можно рассматривать УЗО в качестве своеобразного «калькулятора». Его схема подключения, если не используется заземление, является весьма простой. Через изделие проходят фазовый, а также нулевой провод. Та нагрузка, которая поступает на них, отслеживается максимально тщательно, после чего производится сравнение.

Если вдруг проводка повреждается либо же в электрической сети потребителя начинает появляться утечка, то ток начинает уходить через поврежденную изоляцию. Величина данного тока, как правило, является очень маленькой. Это могут быть, например, десятки и сотни миллиампер. Однако, несмотря на несущественные параметры, ее может быть достаточно для нанесения существенного ущерба человеческому здоровью.

Устройство защитного отключения используется для выравнивания тока, который проходит через фазовый, а также нулевой провода. Если вдруг происходит отклонения величин тока, то в автоматическом порядке происходит размыкание контактов, из-за чего прерывается подача электричества к участку сети, который был поврежден. Теперь можно перейти от теории непосредственно к практике, то есть к понятной для всех бытовой ситуации.

Например, в доме в ванной комнате стоит стиральная машина. Электрическая проводка является двухпроводного типа, то есть с фазой и нулем, а заземления нет. Пока что не установлено и УЗО. Может в стиральной машинке повредиться фазный провод и изоляция. После этого провод может начать касаться металлического корпуса прибора, из-за чего он окажется под определенным напряжением.

Если человек дотронется до корпуса, он станет проводником. Поэтому через него начнет протекать электрический ток. Этот процесс будет продолжаться до тех пор, пока человек не отпустит металлический корпус. Но до этого времени его наверняка потрясет и поколотит из-за воздействия со стороны тока. Наверняка человек будет надеяться и на защиту, которая сможет отключить поврежденный участок, но если нет УЗО, то и защиты нет. Поэтому стоит надеяться исключительно на собственную силу воли. В обратном случае человек просто может потерять сознание и упасть.

Если будет установлено УЗО, то в случае касания металлического корпуса, оказавшегося под напряжением, устройство мгновенно ощутит утечку тока и включится. Поэтому поврежденный участок практически сразу отключится.

Это получается из-за того, что в случае возникновения первых признаков «перекоса» тока на проводах, как фазном, так и нулевом, начинает работать автоматика. Она сразу оставляет стиральную машинку просто обесточенной. Вряд ли человек успеет даже ощутить легкую щекотку по телу. В таком случае человек наверняка больше озадачится характерному щелчку реле, находящегося в прихожей.

При это время, на протяжении которого человек будет ощущать ток, является настолько ничтожным, что у него вряд ли будет возможность и вовсе почувствовать воздействие электрического тока. В настоящее время без проблем можно найти в сети специальное видео, на котором представлено испытание современного УЗО. Там человек берется намерено за оголенный провод, подключенный непосредственно к устройству защитного отключения. После касания к проводу, происходит практически мгновенное включение УЗО. Из-за этого человек даже не ощутил никакого дискомфорта и неприятных ощущений.

Вряд ли кто-то не заметит ту пользу, которую приносит использование УЗО. В двухпроводной системе энергетического снабжения такие устройства должны использоваться в обязательном порядке в наиболее опасных участках электрической сети. В обратном случае возникают некоторые неприятные риски.

Варианты защиты для однофазной сети

О необходимости монтажа комплекта защитных приборов упоминают производители мощной бытовой техники. Нередко в сопроводительной документации к стиралке, электроплите, посудомойке или бойлеру указано, какие устройства необходимо дополнительно установить в сеть.

Однако все чаще используется несколько приборов – по отдельным контурам или группам. В этом случае устройство в связке с автоматом (-ми) монтируется в щитке и соединяется с определенной линией

Учитывая количество различных контуров, обслуживающие розетки, выключатели, технику, максимально нагружающую сеть, можно сказать, что схем подключения УЗО бесконечное множество. Рассмотрим популярные варианты, которые являются основными.

Вариант #1 – общее УЗО для 1-фазной сети

Место УЗО – на входе силовой линии в квартиру (дом). Его устанавливают между общим 2-полюсным автоматом и комплектом автоматов для обслуживания различных электролиний — осветительных и розеточных контуров, отдельных ответвлений для бытовой техники и др.

Если на каком-либо из отходящих электроконтуров возникнет ток утечки, защитное устройство тут же отключит все линии. В этом, безусловно, его минус, так как нельзя будет точно определить, где именно неисправность

Предположим, что произошла утечка тока из-за соприкосновения фазного провода с включенным в сеть металлическим прибором. УЗО срабатывает, напряжение в системе пропадает, и найти причину отключения будет довольно сложно.

Положительная сторона касается экономии: один прибор стоит дешевле, да и места в электрощите занимает меньше.

Вариант #2 – общее УЗО для 1-фазной сети + счетчик

Отличительной чертой схемы является наличие прибора учета электроэнергии, установка которого обязательна.

Защита от утечки тока так же подключается к автоматам, но на входящей линии к ней присоединен счетчик.

Если необходимо перекрыть подачу электроэнергии в квартиру или дом, отключают общий автомат, а не УЗО, хотя они установлены рядом и обслуживают одну и ту же сеть

Преимущества такого расположения те же, что и у предыдущего решения – экономия пространства на электрощите и денег. Недостаток – сложность обнаружения места утечки тока.

Вариант #3 – общее УЗО для 1-фазной сети + групповые УЗО

Схема является одной из усложненных разновидностей предыдущего варианта.

Благодаря установке дополнительных приборов на каждый рабочий контур защита от токов утечки становится двойной. С точки зрения безопасности — это отличный вариант.

Предположим, произошла аварийная утечка тока, а подключенное УЗО контура освещения по какой-то причине не сработало. Тогда реагирует общее устройство и отключает уже все линии

Чтобы сразу не срабатывали оба аппарата (частный и общий), необходимо соблюдать селективность, то есть при установке учитывать и время срабатывания, и токовые характеристики приборов.

Положительная сторона схемы – в аварийной ситуации отключится один контур. Крайне редко происходят случаи, когда отключается вся сеть.

Это может произойти, если установленное на конкретной линии УЗО:

• бракованное;
• вышло из строя;
• не соответствует нагрузке.

Минусы – загруженность электрощитка множеством однотипных приборов и дополнительные траты.

Вариант #4 – 1-фазная сеть + групповые УЗО

Практика показала, что схема без монтажа общего УЗО тоже неплохо функционирует.

Конечно, страховки от несрабатывания одной защиты нет, но это легко исправить, купив более дорогостоящее устройство от производителя, которому можно доверять.

Схема напоминает вариант с общей защитой, но без установки УЗО на каждую отдельно взятую группу. Отличается важным положительным моментом – здесь легче определить источник утечки

С точки зрения экономии, электромонтаж нескольких устройств проигрывает – один общий обошелся бы намного дешевле.

Это интересно: Подключение диммера своими руками — подробная инструкция

Варианты схем

Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.

Пример подключения УЗО в однофазной сети на видео:

Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети. Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.

Что такое однофазная сеть?

При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.

Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».

Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.

А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.

Подключение на входе (в однофазной сети)

В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.

Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.

Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.

Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.

Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.

Подключение на входе и на отходящих линиях (в однофазной сети)

При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.

О том, что такое селективность поговорим чуть ниже.

Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.

Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.

Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.

Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).

На видео сравнение нескольких схем подключения:

https://youtube.com/watch?v=EQs-iqz-kAE

Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.

УЗО-ДМ

На сегодняшний день такой тип бытовых защитных устройств (дифференциальных механических) является самым распространенным. Любое УЗО-ДМ (которое как раз из-за распространенности принято называть просто УЗО) работает по принципу:

1. В фазном и нулевом проводниках токи без утечки возбуждают в ферритовом кольце магнитные потоки Ф1 и Ф2, которые равны по величине, но имеют противоположную направленность (возбуждение происходит согласно Правилу Буравчика, известного каждому по школьной программе физики). В результате эти потоки подавляют друг друга, а результирующий магнитный поток в сердечнике становится равным нулю. И ЭДС вторичной обмотки, намотанной на феррит, также равна 0.
2. Если появляется утечка (допустим при прикосновении к неисправной электроустановке), один из токов становится больше, а в феррите появляется магнитный поток, наводящий ЭДС во вторичной обмотке.
3. Под током, идущим со вторичной обмотки, электромагнит тянет защелку контрактуры размыкателя, после чего размыкаются под действием пружины контакты.
4. Работоспособность УЗО проверяется использованием кнопки «тест», создающей искусственно дисбаланс токов в устройстве. После проверочного срабатывания УЗО возвращается в исходное положение кнопкой самофиксации.

Важно: Кнопкой «тест» нужно проверять установленное УЗО ежемесячно, а также при каждом случае повторного включения

Схемы подключения УЗО в однофазной сети

Промышленность выпускает устройства защитного отключения, предназначенные для работы в однофазной или трехфазной сети. Однофазные аппараты имеют 2 полюса, трехфазные — 4. В отличие от автоматических выключателей, к отключающим устройствам кроме фазных проводов обязательно подключаются нулевые проводники. Клеммы, к которым присоединяются нулевые жилы, обозначаются латинской буквой N.

Для защиты людей от поражения электрическим током чаще всего используют УЗО, реагирующие на токи утечки 30 мА. В сырых помещениях, подвалах, детских комнатах применяют аппараты, настроенные на 10 мА. Отключающие устройства, предназначенные для предотвращения пожаров, имеют порог срабатывания 100 мА и выше.

Кроме порога срабатывания защитное устройство характеризуется номинальной коммутационной способностью. Под этим термином подразумевают максимальный ток, который отключающий аппарат может выдерживать неограниченное количество времени.

Важным условием надежного функционирования защиты от токов утечки является заземление металлических корпусов электрических аппаратов. Заземление TN может выполняться отдельным проводом или через заземляющий контакт сетевой розетки.

На практике применяют два способа включения устройств защитного отключения в электрическую цепь:

• схема подключения УЗО с индивидуальной защитой;
• схема групповой защиты потребителей.

Первый способ включения чаще всего используют для защиты мощных потребителей электроэнергии. Его можно применить для электрических плит, стиральных машин, кондиционеров, электрических отопительных котлов или водонагревателей.

Индивидуальная защита предусматривает одновременное подключение УЗО и автомата, схема представляет собой последовательное соединение двух защитных аппаратов. Их можно разместить в отдельном боксе в непосредственной близости от электроприемника. Выбор отключающего устройства осуществляется по номинальному и дифференциальному току. Будет лучше, если номинальная отключающая способность защитного аппарата окажется на ступень больше номинала автоматического выключателя.

При групповой защите к УЗО подключают группу автоматов, питающих разные нагрузки. В этом случае выключатели подключают к выходу устройства защиты от токов утечки. Подключение УЗО по групповой схеме уменьшает затраты и экономит место в распределительных щитах.

В однофазной сети подключение одного УЗО для нескольких потребителей требует расчета номинального тока защитного аппарата. Его нагрузочная способность должна быть равна или превышать сумму номиналов подключенных автоматических выключателей. Выбор порога срабатывания дифференциальной защиты определяется ее назначением и категорией опасности помещений. Защитный аппарат может подключаться в щитке на лестничной клетке или в распределительном щитке внутри квартиры.

Схема подключения УЗО и автоматов в квартире, индивидуальная или групповая, должна соответствовать требованиям ПУЭ (Правил устройства электроустановок). Правила однозначно предписывают заземлять электроустановки, защищаемые УЗО. Несоблюдение этого условия является грубым нарушением и может привести к негативным последствиям.

Схема подключения трехфазного УЗО: 4 варианта для частного дома

Ниже рассматриваю случаи использования противопожарного и обычного модуля в разных ситуациях.

Противопожарное УЗО для частного дома: как правильно выбрать и установить

Фрагмент схемы подключения четырехполюсного противопожарного УЗО на вводе в частный дом поясняет главный принцип его выбора по дифференциальному току.

Его ставят на вводе в здание для защиты:

• входного кабеля;
• линий к потребителям, на которых не используются индивидуальные устройства защитного отключения;
• выполняющей роль резерва в случае отказа основного модуля.

Противопожарное УЗО подключают в схему электропитания дома с обязательным соблюдением селективности его срабатывания. Она достигается комплексно двумя настройками:

• троекратным запасом уставки по дифференциальному току в сравнении с любым групповым или индивидуальным модулем, расположенным ниже;
• замедлением на срабатывание по времени минимум в 3 раза.

Фрагмент приведенной выше схемы включения показывает, что дифференциальный ток противопожарного модуля IΔns трижды превышает уставку утечки IΔn1 или IΔn2 у любой группы потребителей.

Противопожарные УЗО создаются для срабатывания от токов утечки на 100, 300 либо 500 мА, а модули защиты человека от дифференциального тока производятся на уставки 30, 10 или 6 миллиампер.

Возможность выставления уставки времени для селективного срабатывания обозначается на корпусе модуля латинской буквой “S”.

Правильный выбор уставок противопожарного, группового и индивидуального УЗО по дифференциальному току и времени отключения возникшей аварии — обязательный принцип надежной ликвидации защитой поврежденного участка с оставлением под напряжением исправного оборудования.

Подключение трехфазного УЗО: схема на 4 полюса с использованием нейтрали

Упрощенно схему подключения четырехполюсного УЗО в трехфазную сеть можно представить следующим образом: на выходе рабочего нуля используется шинка для разводки потенциалов нейтрали N по подключенным потребителям (схема с нейтралью).

Потребители могут питаться от всех 3 фаз или какой-то одной. Эта же схема позволяет выполнять защиту одновременно трех разных однофазных цепей при условии использования общей нейтрали.

При этом стараются построить работу оборудования с соблюдением равномерного распределения токов нагрузок по всем фазам.

Подключение трехфазного УЗО: схема на 4 полюса без использования нейтрали

Отказаться от работы нейтрального провода и упростить конструкцию позволяет случай использования симметричной нагрузки, у которой все токи в фазах всегда равны.

Пример такого подключения — защита трехфазного асинхронного электродвигателя. Обмотки его статора могут быть собраны по схеме звезды или треугольника, которые обеспечивают одинаковые сопротивления между фазами.

Потенциал рабочего нуля заводится на вводной контакт четырехполюсного УЗО, а на выходной ничего не подключается. Выходная клемма потенциала N остается пустой.

Этот прием позволяет экономить средства за счет подключения двигателя к цепям питания кабелем с четырьмя, а не пятью жилами: три для фазных потенциалов и одна — защитного РЕ проводника.

Его монтируют на специальный болт заземления корпуса.

Подключение трехфазного УЗО: схема для однофазной сети

Предлагаемый вариант не является типичным.

Он используется как исключение в трех случаях:

• У владельца имеется лишний модуль защиты, который необходимо пристроить в работу. Иначе оно просто пылится без дела.
• Собираемую однофазную проводку планируется в ближайшем времени переводить на три фазы.
• Временная замена модуля, вышедшего из строя при возникновении аварии.

Во всех трех случаях необходимо потенциал фазы пускать через те клеммы, к которым подключена обмотка кнопки “Тест”. Иначе она не станет срабатывать при ручных проверках.

В этой короткой статье я постарался дать самый необходимый материал. Видеоролик владельца Заметки электрика наглядно дополняет, как подключить УЗО правильно и выбрать его по номинальному току и току утечки. Рекомендую посмотреть.
