Пластиковые вентиляционные трубы, воздуховоды, прямоугольные каналы и их описание

Что выбрать?

По своим техническим данным и показателям системы вентиляции подразделяют на вентиляции:

• Приточного типа – осуществляется забор и очистка воздуха с улицы и его поступление в жилые помещения.
• Вытяжного типа – отработанный воздушное пространство забирается из помещений и выводится на улицу. Приток осуществляется через дополнительные каналы благодаря отличию в давлении.
• Рекуперационного типа – в то время, когда часть воздуха из помещений опять возвращается, дабы не допустить громадные потери тепла.
• направляться типа – в то время, когда циркуляция и обмен осуществляется между всеми помещениями, а не каждым в отдельности.

По методу монтажа они смогут быть:

• канальными;
• бесканальными.

По методу перемещения воздушных масс:

• естественной циркуляции – объемы заменяются благодаря действию физических законов;
• принудительной – в дело вступают вентиляторы, каковые встраиваются в сами каналы либо в отдельные блоки;
• смешанной – объединяет в себе два прошлых варианта.

Отрицательные и положительные стороны пластиковой вентиляции

Для того чтобы выбрать материал для воздухопровода на этапе проектирования, в соответствии со строительными нормативам, нужно учитывать:

• технические характеристики самого здания;
• режим эксплуатации;
• климатические особенности региона;
• необходимые показатели воздухообмена.

Для создания комфортного микроклимата в гостиной, спальнях и детской идеально подходят пластиковые воздуховоды.

К преимуществам пластиковых систем относят:

• небольшой вес;
• устойчивость к коррозии;
• длительный период эксплуатации (сохраняет свойства около 50 лет);
• минимальное сопротивление воздуху за счет гладкой поверхности пластика;
• легкость герметизации соединений;
• простоту монтажа;
• гибкость, позволяющую собрать  сложную, разветвленную конструкцию с изменением направления движения воздуха;
• стойкость к воздействию окружающей среды;
• неприхотливость, нетребовательность в уходе;
• шумо- и теплоизоляцию;
• нейтральный дизайн, Не портят внешний вид здания или помещения при открытом монтаже;
• невысокую стоимость.

По сравнению с асбоцементными или металлическими  аналогами, пластиковая труба для устройства вентиляции имеет ряд недостатков:

• слабая огнестойкость, температура плавления в 10 раз ниже, чем у металлических аналогов;
• часто для установки требуются дополнительные детали, различные переходники и соединения;
• в некоторых случаях способствует образованию конденсата (например, если воздуховод проложен по потолку);
• требует обязательного дополнительного утепления;
• по сравнению с другими материалами  пластиковые трубы более хрупкие.

Несмотря на наличие недостатков, пластиковые трубы остаются одним из самых популярных вариантов, применяемых при монтаже систем естественной и принудительной вентиляции.

Соединение круглых воздуходов

Воздуховодные трубы и фитинги стыкуются не как в канализации: гладкий конец – труба вставляются в ответную часть – раструб.

Несколько иначе дело обстоит в вентиляционных системах. Оба конца труб и фитингов одинаковы по форме.
Проблема стыковки решена проще: за счет разницы в диаметрах стыкуемых концов трубы и фитингов.
Так, для круглого сечения внешний диаметр каждого фитинга несколько меньше внутреннего диаметра трубы.
Благодаря этому все фитинги входят внутрь трубы без дополнительных соединителей.

К ним относятся отводы-колена под прямым углом или 45°, тройники (есть исключение – фланцевый тройник: артикул ТФП), и угловой соединитель круглой трубы с прямоугольной: артикул СККП.

Сами трубы соединяются между собой соединителем СКП. Он имеет внешний диаметр, как у фитингов и точно так же входит внутрь круглой трубы.

Фитинги соединяются между собой соединителем FC – отрезком трубы. Который Вы можете отпилить от лишних остатков своих воздуховодов, а не покупать специально.

Более подробно схема соединений круглых труб и фитингов с указанием артикулов приведена ниже.

Пример монтажа углового соединителя круглой и прямоугольной труб СККП:

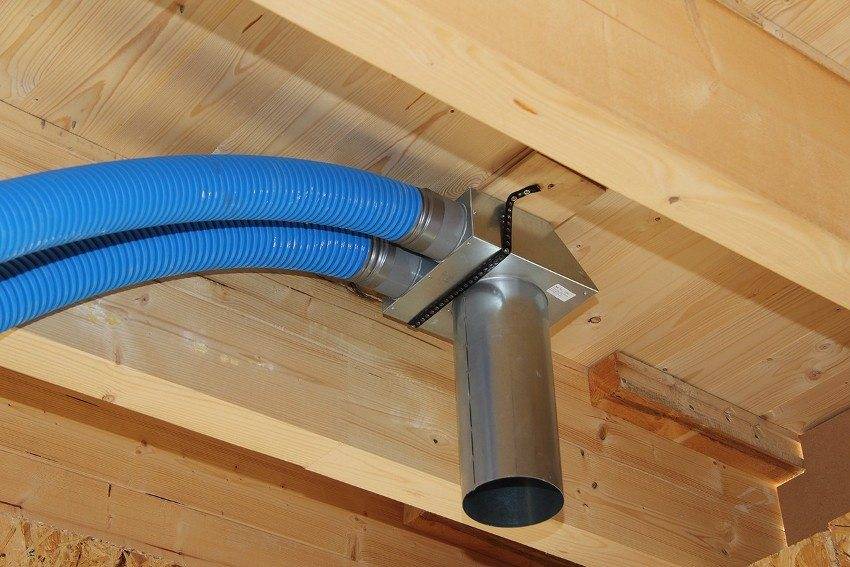

Несколько слов о гибких гофрированных алюминиевых воздуховодах, широко применяемых в вентиляционных системах.

Они имеют ряд неоспоримых преимуществ перед жёсткими пластмассовыми:

• Простота монтажа благодаря способности гнуться в любом направлении. Позволяют реализовать более компактные решения в сравнении с жесткими воздуховодами. Часть фитингов, как отводы, вообще не нужны;
• Компактность складирования в сложенном состоянии (примерно в 6 раз меньше развернутой длины;
• Высокая коррозионная стойкость алюминия в сравнении со стальными воздуховодами;
• Стойкость к высоким температурам (до +250°С), к возгоранию;

Соединяются при помощи соединительных элементов SK из полистирола соответствующего диаметра.

Выпускаемые диаметры от 80 до 315 мм, наш ассортимент пока 100, 125 мм. Остальные – под заказ.
Максимальная длина в развернутом состоянии – до 3-х метров.

Расчет вентиляционных каналов

Удаление отработанного и загрязненного воздуха является процедурой, позволяющей поддерживать в помещениях оптимальную влажность, устранять неприятные запахи, не допускать критического превышения уровня углекислого газа. Для того чтобы обеспечить постоянный отток из комнат вредных веществ, создается система трубопроводов, имеющих различные параметры по сечению каналов, их высоте и конфигурации. Вытяжка предусмотрена для кухни, санузла и подвала. Тяга обеспечивается за счет притока свежего воздуха из окон жилых комнат, специальных отверстий в стенах или дверях.

Вентиляция в частном доме из канализационных труб может быть установлена на этапе строительства или возведена в качестве замены износившемуся или сломавшемуся воздуховоду. Для сборки канала используются изделия с круглым, прямоугольным или квадратным сечением. Размеры вентиляционных труб следует подбирать так, чтобы обеспечивался качественный отток вредных веществ даже при неблагоприятных для этого погодных условий.

При проведении расчетов необходимо придерживаться таких критериев:

• сечение канала — не менее 100 мм;
• общая длина горизонтальных участков — не более 300 см;
• количество прямых углов — не более 2;
• наличие доступа для прочистки каналов;
• пропускная способность воздуховодов должна обеспечивать вентиляцию всех жилых и вспомогательных помещений.

Если санузел и кухня находятся на большом расстоянии друг от друга, то воздуховоды для них делаются отдельные. В противном случае в одном из помещений не будет достаточной тяги.

Строительные нормативы для вентиляционных систем

Вентиляция своими руками, независимо от того, где она обустраивается, должна быть сделана в соответствиями с требованиями СНиП 2.08.01-89 с изменениями №1 от 30 апреля 1993 г. №18-12, №2 от 11 октября 1994 г. №18-21 и №3 от 3 июня 1999 г. №42.

Вытяжная система собирается с учетом таких нормативов:

1. Обязательная установка вентилятора для обеспечения принудительной откачки загрязненного воздуха. По возможности добавляются элементы автоматики.
2. Монтаж проходного элемента через крышу для обеспечения ее герметичности. После проходного элемента крепится вентиляционный грибок, защищающий канал от осадков, мусора и мелких животных.
3. Перепад по высоте уровня воздухозаборников от разных потребителей не превышает 200 см. Запрещается объединять в один канал трубы от вытяжки и обогревательных приборов.
4. Возвышение над коньком скатной крыши — 50 см и более, а над плоской кровлей — 150 см.
5. Расстояние до дымохода — не менее 200 см. В холодном климате приточная и вытяжная вентиляция утепляется для нагрева поступающего воздуха и предотвращения образования конденсата.

Для того чтобы трубы не засорялись жировыми отложениями и пылью, впускные отверстия оборудуются съемной мелкоячеистой сеткой. Ее чистку необходимо проводить не реже одного раза в месяц.

Нужна ли вентиляция в канализации

Этот вопрос долго не решался, так как даже в туалете на заднем дворе загородного дома установлена сливная труба для удаления запахов и газов, образующихся при разложении фекалий. И что сказать о большом частном доме. Существует большое количество санитарных приборов, которые непосредственно подключены к канализационной системе. И сброс сточных вод через них намного больше, чем в туалете на заднем дворе.

Но для чего нужна канализационная вентиляция в частном доме. Во-первых, это связано с возможностью высыхания воды в капканах санузлов, когда дом долгое время остается незанятым. Неприятные запахи через ловушки начнут проникать в жилые и нежилые помещения. Нет необходимости говорить о последствиях этого.

Но это еще не все. Существуют чисто физические законы, требующие наличия смывной трубы. Представьте себе закрытую канализацию, герметично закрытую с одной стороны, например, септиком, а с другой — ловушками. При смыве воды из этого же туалета в канализацию под действием воды, движущейся под высоким давлением, будет создано избыточное давление газов и воздуха, которое будет противодействовать, то есть пытаться пойти против потока воды. Это означает, что некоторые из них, даже самые маленькие, обязательно войдут в туалетную комнату.

Дополнительные элементы

Помимо указанных элементов, используемых при монтаже вентиляционной системы в бане, находят применение пластиковые детали, выполняющие защитные и регулирующие функции. К ним можно отнести различные заслонки, люки и решетки.

Пластиковые вентиляционные решётки

Пластмассовые решетки могут иметь разное назначение. Выделяются следующие основные разновидности:

• инерционного типа: для разделения потока без нагнетания давления;
• регулируемые решетки: позволяют изменять объем поступающего воздуха и распределение в одном направлении с перекрытием движения воздуха в другом;
• нерегулируемый вид: распределение или ограничения потока без возможности регулирования;
• наружные защитные решетки: для предотвращения попадания в канал чужеродных тел.

Решетки для вытяжки могут быть регулируемого типа

Пластиковые люки могут устанавливаться в мощных, разветвленных системах для возможности доступа в вентиляционную магистраль для ревизии, очистки, ремонта. Монтироваться они могут на потолке или стенах бани. Заслонки в виде дверец предназначены для открывания доступа естестественного потока. Они могут крепиться на продушинах естественной вентиляции в форточке или двери. Стандартные размеры – 10х10, 15х30 и 25х60 см.

Сифон или вентиляция – что лучше

Каждая обустраиваемая вытяжка для канализации требует создания в частном доме отдельного вентиляционного канала специально для сливов. Далеко не каждый человек желает заниматься этим и уверенно принимает мысль, что дорогой сифон лучше. Ведь его установка намного проще, даже если стоимость устройства выше, чем создание канализационного вентканала.

Поэтому нередко «вдруг» обнаруживается целый ворох проблем, связанных с регулярным появлением неприятных запахов из раковины и ванны, «рокотом» воды в трубах при каждом нажатии на кнопку бачка унитаза.

Причина этих неприятностей кроется как раз в особенностях работы сифона. Стандартное устройство представляет собой самый обычный гидрозатвор в виде гнутой трубы. Изгиб заполняется водой, предотвращая выход газов из канализации внутрь помещения.

Во время слива воды ее излишки уходят дальше по трубам, а водяной клапан сохраняет конструктивно заданное количество. Но это становится возможным только при условии грамотно спроектированной системы канализационных труб.

Основной причиной появления звуков и неприятных запахов из канализации является нарушение работы сифона. Водяной «затвор» не достигает необходимого уровня, бывает, что вода вообще почти полностью уходит дальше по системе. Источником проблем в этом случае является разница давления системы сливов.

Пластик как материал для вентиляционной системы

Мнения специалистов относительно использования пластика для вентиляции расходятся. Но такая конструкция удовлетворяет строительным нормативам.

Достоинства

• она будет прочной, надёжной и герметичной;
• большой выбор размеров, найти нужные материалы легко;
• можно собрать вентиляцию по любой схеме, в том числе и по нестандартной;
• лёгкость конструкции;
• низкая цена;
• пластик устойчив к коррозии.

Недостатки

• Среди недостатков часто упоминают о выделении пластиком вредных веществ. Но если взять продукцию высокого качества, то она всегда сопровождается сертификатами, в которых указано, что изделия не загрязняют окружающую среду.
• Другой момент – образование статического электричества. При движении воздуха по воздуховоду это приводит к заряду и накоплению пыли на внутренней поверхности. Нужно использовать антистатик, которым надо обработать каждый элемент перед монтажом.

Монтаж и встраивание в шкаф

Для сбора воздуховода достаточно иметь под рукой даже обычную ножовку. Изоляция систем проводится с помощью герметика. Можно купить элементы для соединения отдельно взятых фрагментов, если это требуется. Вентиляция может включать в себя как пластиковые, так и металлические трубы одновременно. Последние в большинстве случаев размещают на выходе, а от них проводят отводы к пластиковым изделиям. Для ускорения воздушного потока в трубах можно задействовать вентилятор. Надо учитывать, что большое количество изгибов ухудшает тягу. Мощность вентиляции снижается на 10% при наличии поворота.

В ряде случаев доступно встраивание в шкаф при обустройстве воздуховода и вытяжки. Для этого надо монтировать обратный клапан перед вентиляционной шахтой. Далее алгоритм действий следующий:

1. Изготавливают отверстие под воздуховоды лобзиком в полках и стенах шкафа.
2. Проводят в полученное отверстие трубу, закрепляют стыки герметиком.
3. Вешают шкаф на стену, соединяют с вентиляционной шахтой воздуховод, закрепляют саморезами.

Нормативная база

Основным показателем, который используется при подборе диаметра воздуховода, можно считать расход воздуха в единицу времени. В СНиП 41-01-2003 записаны основные требования к вентсистеме как с точки зрения продуктивности, так и по части геометрических размеров.

Например, согласно этому нормативу для жилого помещения приток воздуха должен составлять (на 1-го человека):

• для помещений с площадью более 20 м2 – либо 30 м3/час, либо не меньше 0,35 воздухообмена, рассчитанного, исходя из всего объема квартиры. Окончательно при расчетах принимается большее значение;
• если же площадь помещения не превышает 20 м2, то воздухообмен можно просто принять исходя из средней величины 3 м3/час на 1 м2 площади.

Нормативные значения воздухообмена

То есть через комнату средних размеров (19-20 м2) в час вентиляция должна обеспечить циркуляцию порядка 60 м3. Малый типоразмер, например, вентиляционная труба 75 мм просто не справится с этой задачей.

Тот же норматив (СНиП 41-01-2003) содержит и некоторые требования по части размеров трубопровода.

Что касается профильных воздуховодов, то ориентироваться нужно по большей стороне:

• при размере до 250 мм толщина стенки должна быть равной 0,5 мм;
• с ростом размеров до 1250 – 2000 мм толщина стенки увеличивается до 0,9 мм;
• если размер большей стороны превышает 2000 мм, то нужен дополнительный расчет по обоснованию толщины металла.

На фото – обычная вентиляционная труба

Если свои ограничения и по части круглых вентканалов:

• например, круглые вентиляционные каналы диаметром менее 200 мм допускается использовать только если толщина стенки не превышает 0,5 мм. Даже если вентиляционная труба 160 мм будет иметь толщину стенки 0,6 мм, строго следуя нормативу ее должны заменить. В частном строительстве, конечно, таких жестких ограничений нет;
• а вот в случае с крупным диаметром (от 1800 до 2000 мм) толщину стали можно увеличить до 1,4 мм. Это необходимо, чтобы воздуховод просто не согнулся под собственным весом.

Монтаж

Перед установкой системы вентиляции в частном доме собственными руками необходимо спланировать расположение приточных и вытяжных воздуховодов, направление потока воздуха. Планировка всех компонентов системы вентиляции должна быть разработана профессионалами. Выполняется по следующим правилам:

1. Помещение, в котором циркулирует наиболее загрязненный воздух, находится в самом конце вентиляционной цепи.
2. Воздухозаборник не находится на кухне или в ванной комнате, но выход находится в этом месте.
3. Вытяжной вентилятор должен быть расположен как можно ближе к потолку и направлен вверх.
4. Вход и выход должны быть расположены как можно дальше друг от друга.

Установка начинается с крыши, где будут расположены основные вентиляционные элементы. Вентиляционная труба подводится к крыше, поднимаясь выше конька на 50 см. Если это условие не будет выполнено, поток воздуха будет идти в обратном направлении. Аэратор должен быть размещен на выходе из трубы, чтобы предотвратить попадание различных отложений.

Воздухозаборная труба подводится сверху и закрывается решеткой. Затем устанавливается воздухозаборная система, из которой воздуховоды выводятся во все помещения. Вентиляционные трубы на крыше не должны крепиться под углом 90 градусов, а точки крепления должны быть тщательно герметизированы.

При использовании электрических вентиляторов следует предусмотреть обратные клапаны, особенно при установке вентиляции в ванных комнатах и кухнях. Все вентиляционные выходы во внутренние помещения должны быть закрыты решетками и предусмотрены горизонтальные секции для отвода влаги. Канальная вентиляция не должна быть подключена к общей вентиляции.

Поэтому при использовании пластиковых канализационных труб для вентиляции существуют те же недостатки, что и при использовании пластиковых вентиляционных труб. Единственным недостатком канализационных труб является проблема встраивания в фитинги, колена, ответвления вентиляционных каналов. Вентиляционная система, изготовленная из обычных пластиковых труб, является оптимальным вариантом для создания эффективной циркуляции воздуха при подготовке соответствующей схемы и качественном монтаже.

Фактически, схема канализации такова, что внутри квартиры не скапливается неприятный запах. Имейте в виду, что при промывке канализационной системы внутри создается вакуум, который протягивает воду по трубам и из коллекционных сифонов, которые присутствуют в каждом приспособлении в доме. Поскольку канализация не герметизирована, вонь со временем начнет просачиваться в дом и причинять неудобства живущим там людям. И запах настолько неприятный, что люди раздражаются и пытаются найти его источник, чтобы его можно было как можно быстрее устранить.

Для начала убедитесь, что система оснащена более чем одним сифоном, потому что на самом деле эти простые отстойники являются гидронасосами, которые предотвращают распространение неприятных запахов, поддерживая вакуум внутри. Желательно, чтобы сифон располагался ниже по течению водостока, потому что он более надежен. Есть еще одна важная причина, и это ужасный запах, излучаемый канализационной системой. Если в доме есть несколько ванных комнат, и одна из них не использовалась долгое время, то вода в установленных ловушках давно высохла, и вакуум нарушается, потому что клапан не работает.

Поэтому важно проветривать систему, иначе запах быстро распространится по всей квартире. Стандартная классическая вентиляция, даже с вентилятором принудительной вентиляции, вряд ли спасет находящихся в ней людей. В этом случае поможет только фоновая труба, способная подавать нагретый воздух под давлением

Он устремляется вверх, и запах выходит через него прямо в атмосферу

В этом случае поможет только фоновая труба, способная подавать нагретый воздух под давлением. Он устремляется вверх, и запах выходит через него прямо в атмосферу.

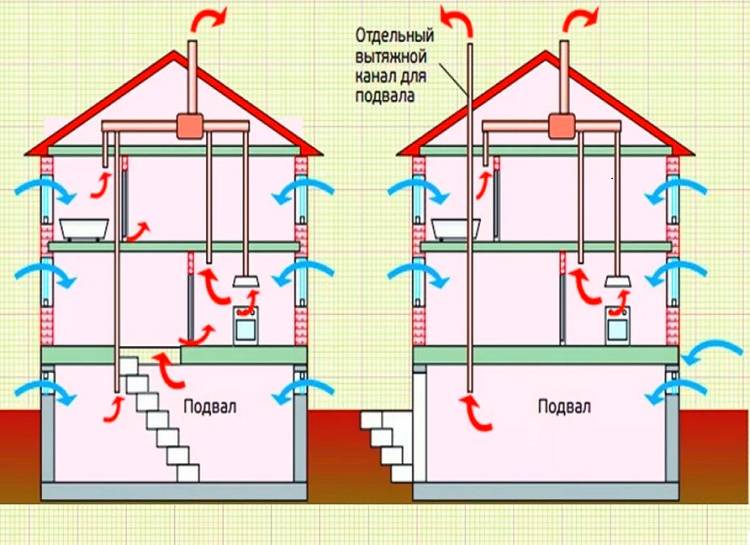

Роль вытяжной трубы в естественной вентиляции

Существуют три варианта вентиляции: приточная, естественная, а также приточно-вытяжная. Обычно, в домах вентиляционную систему проектируют параллельно с другими сетями. Но если это не было учтено заранее, то можно все исправить, умело используя естественную вентиляцию. Вытяжная труба поможет избавиться от многих негативных последствий, если правильно все организовать.

Чтобы не нарушить силу тяги при движении воздуха по каналу, уменьшить его сопротивление, не надо допускать сужений и расширений. Канал должен быть вертикальным и прямолинейным. Допустимо только смещение, под углом 30 градусов, до одного-двух метров.

Необходимым условием эффективного воздухообмена является достаточный приток воздуха извне, но препятствием могут быть плотные пластиковые окна. Еще в летний период, когда температура воздуха в доме и снаружи одинаковая, движение воздуха прекращается.

Поэтому для дома оптимальным вариантом станет приточная или приточно-вытяжная вентиляционная система. Первая подойдёт для зданий площадью, не превышающей 300 кв. м., а если площадь выше, то целесообразно использовать вторую.

Это интересно: Какие светильники для бани выбрать — рассмотрим тщательно

Преимущества и недостатки применения пластиковых труб для вентиляции

Система вентиляции из канализационных труб в стенах

Как видно, в частном малоэтажном доме такой проект, как вытяжка из канализационных труб, вполне реализуем. Правда, при этом стоит учитывать как положительные стороны этого материала, так и его недостатки.

Разобраться в достоинствах и проблемных моментах лучше всего в сравнении канализационных ПВХ-труб со специальными пластиковыми коробами из ПВХ для систем вентиляции воздуха.

Ну а начать сравнение лучше с недостатков канализационных труб из пластика:

• трубы имеют круглую форму сечения, стандартные короба имеют форму прямоугольника, а это значит, что в пространстве между перекрытиями они будут занимать больше места;
• относительно небольшой диапазон температур: максимум, что может выдержать пластик, – это 70 градусов, значит, он не подходит для мастерских, бань и саун;
• канализационные трубы ограничивают возможности установки вентиляторов – конструкция будет передавать вибрацию электродвигателя;
• трубы в основном предназначены для установки в вертикальном положении, поэтому для горизонтального или наклонного варианта установки необходимо, кроме стандартных узлов, применять дополнительные кронштейны или хомуты.

Ну и в заключение следует обратить внимание на общие недостатки пластиковых изделий как специального назначения, так и для канализации – пластик, в отличие от металла, со временем становится хрупким. А вот что касается положительных сторон, то здесь список намного объемнее:. А вот что касается положительных сторон, то здесь список намного объемнее:

А вот что касается положительных сторон, то здесь список намного объемнее:

канализационные трубы в среднем в 1,5 раза дешевле металлических коробов и в ½ раза дешевле специальных воздуховодов из пластика; огромное количество фитингов, тройников, углов и заглушек позволяет создать любую конфигурацию системы; пластиковые конструкции легче, чем металлические; большой диаметр обеспечивает стабильную работу системы, а гладкая внутренняя поверхность пластиковых труб не создает преград движению воздуха; монтаж системы может сделать практически любой – это что-то вроде большого конструктора; пластик обладает антибактериальными и антистатическими свойствами; пластик не проводит электричество, что очень важно для установки отводов через кровлю из металлочерепицы; все изделия имеют герметичное соединения, если они воду не пропускают, то воздух и подавно; трубы имеют стандартные внутренние диаметры, что облегчает их подбор и стыковку с другими видами оборудования

Назначение и применение

Для свободной циркуляции воздуха в помещениях, проветривания, выравнивания температурного режима в помещениях устраиваются системы воздуховодов.

Воздуховоды из пластмассы предназначены для соединения отдельных вентиляционных точек помещения с главным вытяжным каналом конструкции стен многоэтажных домов. В малоэтажном частном строительстве для случаев, когда нет большой механической нагрузки на основной канал, вся система может быть целиком смонтирована из пластика.

Это оправданный, надёжный вариант для вентиляции зернохранилищ, гаражей, производственных зданий и помещений с повышенной влажностью.

Использовать вентиляционные трубы из пластика для вытяжки принято в жилых и малоэтажных офисных зданиях, частных домовладениях и квартирах многоэтажных домов для устройства естественной циркуляции воздуха, пассивных или активных систем вытяжки. Например, в целях экономии энергопотребления помещения система может комплектоваться рекуператором (теплообменником). В результате поступающий воздух нагревается или остужается за счёт температурного обмена с вытяжным потоком и подается в помещения по пластиковым вентканалам.

Как правило, система рекуперации пассивна и не требует дополнительных энергозатрат.

Пластиковые вентканалы применяется для:

• Пассивной вентиляции (естественная вытяжка, от вентиляционной решётки).
• Активной вытяжки (с применением электрических вентиляторов).
• Вытяжки газовой плиты или бойлера (при обязательном соблюдении Т.Б).
• Проветривания подвальных и складских помещений.
• Разводки тёплого воздуха от калорифера.
• Подача и распределение свежего воздуха

Расчет вентиляции для частного дома

Дабы сделать верный выбор, сперва нужно выполнить кое-какие расчёты:

Выяснить количество каждого отдельного помещения. Количество членов семьи, каковые неизменно находятся в. Учесть все электрические устройства, каковые каким-либо образом смогут воздействовать на состояние воздуха. Проанализировать скорость движения и замещения воздушных масс в доме. Продумать, окажется ли скрыть вентиляцию в ниши. Нанести разводку на бумажный замысел. Выбрать профиль и диаметр труб. Учесть, в каком районе находится дом. В случае если ваше жилье находится в загазованном центре города, тогда в системе вентиляции в обязательном порядке должны будут находиться фильтрующие элементы

Это крайне важно, поскольку тогда не будет особенного смысла и выгоды для здоровья. В то время, когда вашим районом есть негромкая окраина либо место около лесополосы, то такая установка вам не пригодится

Выбрать место забора воздуха.

Кое-какие цифры не окажется определить без дополнительного оборудования. Исходя из этого на этапе проектирования лучше привлечь тех, кто хорошо знает свое дело и сможет дать честную оценку обстановки.
