Схема подключения электросчетчика: в частном доме или квартире, старого счетчика

Какой счетчик выбрать?

Выбор счетчика электронного или индукционного зависит от потребительских способностей. Для начала необходимо определиться с классом точности. Класс 0,5-1 значительно дороже, нежели 2,0. Для бытовых нужд достаточно класс точности 2,0. Счетчики с высоким классом необходимы только на промышленных предприятиях

Для снижения себестоимости прибора учета производители ставят более дешевые комплектующие, поэтому не стоит заострять внимание на самые дешевые счетчики, т. к

электроэнергия должна учитываться точно и без помех.

Подключение счетчика: правила и основные требования

Схема подключения счетчика и автоматов защиты. Если индукционному счетчику придать горизонтальное положение, то он останавливается. Разнообразие электрических счетчиков учета очень большое, но при этом клеммы подключения на них располагаются в одинаковом порядке, как по месту расположения на панели, так и по порядку подключения. Через токовый трансформатор. Схема подключения двухфазного счетчика представляет собой обрезанный вариант трехфазной. Что нужно для монтажа счетчика в распределительном щите: Приготовить необходимые инструменты: кусачки, плоскогубцы, клещи для снятия изоляции, отвертки, изоленту и прочее. Распределительные автоматы соединяются между собой сверху небольшими отрезками провода. Перед подключением ведь все равно придется снять защитную крышку контактов, а именно на внутренней ее стороне и показано расположение подключаемых проводов. Электрических потребителей в современном мире с каждым годом становится всё больше и больше. Если крепежных винта два, сначала закручивается дальний

Спасибо за внимание. А что будет, если оно произойдет, объяснять, наверное, не нужно. На клеммнике расположены шесть фазных клемм, расположенных парами — три приходящих и три отходящих и седьмая, нулевая

На клеммнике расположены шесть фазных клемм, расположенных парами — три приходящих и три отходящих и седьмая, нулевая.

Схема подключения однофазного электросчетчика

Это объясняется соображениями безопасности: все работы должны проводиться с полным снятием напряжения. Для каждого фазного провода группы электроприборов необходимо устанавливать отдельный автоматический выключатель. Как самостоятельно сделать проводку в доме читайте тут.

Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. То есть подключение проводов к счетчику выглядит следующим образом: С учетом всех изложенных выше требований схема подключения однофазного счетчика электроэнергии должна иметь следующий вид так как схема подключения электросчетчика индукционного идентична электронному приведем одну общую схему с электронным счетчиком : Двухполюсный автоматический выключатель — для возможности снятия напряжения со счетчика для его безопасной замены Однополюсные автоматические выключатели — для защиты электросети от коротких замыканий и перегрузок УЗО — для защиты от поражения электрическим током и пожаров. Это не даст вам запутаться при соединении автоматов с последующим выводом проводов в квартиру или дом. Таким образом к выводам счетчика 1 и 3 подключается вводной питающий кабель, а к выводам 2 и 4 подключается нагрузка. К этой клемме подсоединяется нулевой провод, который подходит к дому или квартире.

Если вы смотрите на лицевую панель счетчика электроэнергии, то первая клемма расположена с левого края. Посмотрите подключение счетчика в видео-формате. Тем более что электросчетчика и автоматов силового шкафа это правило касается в первую очередь. Входной Нейтральный провод подключается к клемме 7. УСТАНОВКА И КРЕПЛЕНИЕ СЧЕТЧИКА.ВВОДНОЙ АВТОМАТ.

Виды электросчетчиков

Существует сразу несколько видов приборов учета, которые отличаются принципом действия, способом учета потребляемой электроэнергии (разные тарифы, зависящие от времени потребления), фазностью (зависит от совокупной мощности установленного в строении электрического оборудования).

Однофазные счетчики

Это бытовые счетчики прямого учета. По принципу действия выделяют индукционные — устаревшие модели, которые постепенно заменяют на новый тип устройств, электронные — новые модели, позволяющие вести точный учет потребленной энергии. Современные варианты самостоятельно отправляют данные в сервисный центр поставщика, на основе которых выставляется счет на оплату услуг потребителю.

Однофазные приборы делятся на виды по типу выбранного тарифа:

однотарифные — стоимость одного кВт.ч в течение суток всегда одинакова;
двухтарифные — осуществляют учет по двум зонам: дневной и ночной. Для последней предусмотрен пониженный тариф за один кВт.ч;
трехтарифные — вариант учета с тремя зонами — ночная зона остается без изменения (23.00-7.00), а вот дневная разбивается на две части. Здесь выделяют зону с пиковой и полупиковой нагрузкой.

Установка двух или трехфазного прибора позволяет существенно экономить. Но для этого придется тщательно изучить льготные зоны и использовать большинство электроприборов именно в это время. Например, стирать или гладить, использовать электро триммеры для стрижки травы, выполнять другие работы, требующие подключения к электропитанию.

Трехфазные счетчики

Такой вариант приборов учета в жилых строения используют крайне редко. Они необходимы на объектах, где есть трехфазные потребители энергии — отопительное оборудование, станки. Счетчик с тремя фазами понадобится, если суммарная мощность потребителей (оборудование) превышает 10 кВт. Здесь тоже выделяют свои виды:

по типу включения: непосредственное, полукосвенное, косвенное;
по возможности учета реактивной мощности: с наличием такой функции и без нее. Для бытовых нужд такой прибор не нужен. А вот для промышленных предприятий он просто необходим, поскольку при низком коэффициенте мощности необходимо принимать меры к компенсации реактивной мощности.

Как перейти на многотарифный учёт электроэнергии

Для того чтобы воспользоваться данным тарифом понадобиться не только сам двухтарифный элемент учёта, то есть электросчётчик, но и оформление данной услуги с поставщиком электрической энергии. Для этого необходимо:

Отправиться в организацию, являющуюся поставщиком в конкретном районе и регионе.
Обратиться в отдел по оформлению договоров по электроснабжению и убедиться что есть возможность перейти на двухтарифный учёт.
Написать заявление о переходе на новый тариф. Процедура перехода возможна, только если нет долгов за данный вид товара и услуг.
Оплатить стоимость снятия старого элемента учёта, стоимость нового с установкой, подключением и настройкой.

Также потребитель может и сам купить где угодно двухтарифный электросчетчик, но перед установкой и введением в эксплуатацию его придется сдать на проверку. Подключить и установить электросчетчик в щиток тоже можно самостоятельно, но в любом случае придется вызывать специалиста из организации, которая является официальным поставщиком в данном регионе. Главные условия подключения к двухтарифному режиму оплаты — это отсутствие задолженности за израсходованную ранее электроэнергию и услуги, а также правильность подключения прибора учета к сети электроснабжения. Чаще всего компания, электроснабжающая регион, предоставляет полный спектр услуг по переходу на многотарифный режим и даже проверенное и настроенное оборудование, в частности, электросчётчик. Поэтому лучше заказывать услуги у них комплексно, так как это самый простой, действенный и безопасный способ.

Схема подключения электросчетчика, пошаговая фото инструкция

Будет ли он дешевле CE303 и какие параметры будет контролировать? Примерно в ту же цену 12..15тыс.руб сам прибор. rugo писал(а):CE303 нас в принципе устраивает и по температуре должен выдержать, т.к. будет ставиться в шкафу на улице. Естественно, по температуре до -40°С. На подобных ваттметрах строится телеметрия трансформаторных подстанций и подобных узлов.

rugo писал(а):А учет хоть и технический, но заказчику интересно видеть данные не только по напряжению, но и «провалы» фаз, ток потребления, мощность и энергию. Именно это я и имел ввиду. Понятно, что вам интересны в первую очередь профили напряжения для возможных разбирательств с субабонентами. Счетчик такие параметры если и выдает — то не оперативные, а часто с усреднением, ибо для учета энергии это не нужно. Ну и минимумы-максимумы он хранит для получасовок. и т.п. Вам остается решить 2 вопроса: 1.
При наличии такой ИКК замену счетчика можно производить, не снимая нагрузки и напряжения на присоединении, а отключая все цепи счетчика в испытательном клеммнике. Счетчики косвенного включения Такие счетчики предназначены для учета электроэнергии на высоковольтных присоединениях 6(10) кВ и выше. Они подключаются к питающей сети с использованием высоковольтнах трансформаторов тока и трансформаторов напряжения. Если вы не энергетик крупного предприятия, навряд ли вы встречались с такой схемой включения учета электроэнергии, но схему все же приведу, для общего развития. Как правильно подключить электросчетчик однофазный Еще запросите в местном отделении сетевой компании или ознакомьтесь тут с условиями энергосбыта, которые необходимы для пломбировки и принятия на учет электрического счетчика, чтобы выполнить все работы правильно и с первого раза.
Бывает так, что он может не попасть в дальнюю клеммную колодку или просто завели его на не достаточную длину. 2. Как правильно подключить электросчетчик и автоматы Второй перемычкой «фаза» с контакта «2» с электросчетчика должна уходить на групповые автоматы на верхние контакты. Согласно ПУЭ приходящий провод должен подключаться на неподвижный контакт автоматического выключателя, т.е. на верхний. Если делать так всегда, то впоследствии будет удобно и сразу понятно как в щитке все организованно.

Некоторые производители, например, Schneider Electriс в документации указывают, что на их автоматические выключатели провод можно заводить как сверху, так и снизу. Встречал в крупных щитках, где много рядов, что часть нагрузки подключена на нижние контакты, а часть на верхние.

Выбор счетчика электроэнергии

Подключать можно не первый попавшийся счетчик. Перед покупкой нужно определиться с его параметрами:

Принцип действия;
Количество фаз;
Межповерочный интервал;
Точность показаний;
Количество возможных тарифов;
Способ установки;
Класс напряжения.

Рассмотрим параметры выбора подробнее, потому что от них зависит, насколько точными будут измерения, которые влияют на размер оплаты за пользование электроэнергией.

Счетчик: индукционный или электронный?

Проходя через индукционный счетчик, ток заставляет вращаться металлический диск. Подсчет электроэнергии в этом случае производится с учетом количества оборотов вращающегося элемента: каждый полный круг соответствует одной и той же работе, совершенной током. Индукционные счетчики недорого стоят, но дают менее точные показания. Такой счетчик когда-то был у всех.

Современные счетчики не имеют подвижных элементов. Их называют электронными. Количество расходованной энергией считается полупроводниками или микросхемами. Электронные аналоги стоят дорого. Но точность их показаний высокая. Если вы потребляете много энергии, то разница в 2% для вас будет существенной.

На сколько фаз?

Выбор количества фаз счетчика зависит только от того, к какой линии вы подключаетесь: однофазной или трехфазной. Если к однофазной сети – берите электросчетчик, рассчитанный на одну фазу. В противном случае приобретите трехфазный аналог. В городе однозначно однофазная линия, в дачном поселке – тоже, а в частном доме, коттедже или производственном цехе нужно уточнить, сколько фаз имеет линия: 1 или 3.

Межповерочный интервал

Показывает, через какой срок к вам придут за счетчиком, чтобы проверить его на правильность работы (пример: МПИ – 15 лет). Проверка проводится в РосТесте, а начало отсчета времени до следующей проверки начинается с даты, которая указана в формуляре и на пломбе.

Точность показаний

Класс точности у старых счетных устройств лежит в диапазоне 0,2-2,5%. Современные аналоги измеряют с точностью до 2%.

Количество тарифов

Однотарифные счетчики могут подсчитывать энергию только в одном режиме, двухтарифные – в двух, многотарифные – в нескольких. Среди частных домов и квартир популярность получили двухтарифные устройства: с 7.00 до 23.00 энергия рассчитывается в обычном режиме. А в ночное время скорость оборотов падает и 1 оборот ночной равен 0,7 оборота дневного.

Два тарифа удобны для людей, которые расходуют много электроэнергии или активно тратят ее только ночью. Пример: в месяц расходовано 500 кВт*ч, 300 из которых – ночью с коэффициентом 0,7. Счетчик посчитает только 210 кВт за ночь. Это экономия в стоимость 90 кВт*час энергии, что в зависимости от региона составляет от 180 до 360 рублей в месяц.

Способ подключения

На каждом счетчике обозначается минимальный и максимальный ток прямого включения в Амперах. Если он меньше или больше, то требуется установка через трансформатор тока.

Класс напряжения

Для 100-, 220- и 380-вольтных линий нужны счетчики с соответственным классом напряжения. Иногда классы отличаются от номинальных значений в большую сторону. Это необходимо для защиты счетного устройства от скачков напряжения в сети.

Передаточное число

Показывает, сколько оборотов должен сделать индукционный прибор (или вспышек индикатора электронный), чтобы засчитался 1 кВт*час энергии. Передаточное число обозначается на корпусе. В старых счетчиках оно равно нескольким сотням, в новых устройствах – тысячам. Обычно это 3200.

Пример

На фото счетчика видно, что (кликните для увеличения картинки):

Класс напряжения – 230 Вольт (1 фаза);
Способ подключения – прямой при токе 5-60А, через трансформатор при значении ниже или выше диапазона;
Точность (в кружочке) – 1%;
Передаточное число – 3200.

Видна и частота переменного тока – 50 Гц. Но она для российских электролиний одинакова, поэтому на этот параметр можно закрыть глаза.

Подключение электросчетчика с трансформаторами тока

Одной из важнейших характеристик любого электросчетчика является его номинальный ток. То есть ток, который прибор может не только посчитать, но и долговременно через себя пропускать. Если в вашем доме стоит очень мощное оборудование, а потребляемый им ток имеет большие значения, то подобрать подходящий электросчетчик не удастся – счетчиков для таких мощностей просто не существует в природе. Как тут быть? Выход из положения – установка трансформаторов тока (ТТ).

Как работает и для чего нужен

Основной задачей прибора является пропорциональное преобразование тока одной величины в ток другой. Конструктивно изделие представляет собой железный сердечник, на котором размещены две обмотки. Первая включается в разрыв сети, состояние которой нужно контролировать, а вторая – к электросчетчику. Электроэнергия, проходя по первой обмотке, будет наводить ЭДС во второй, а отношение токов в этих катушках будет пропорционально отношению количества их витков.

Принцип работы токового трансформатора

Если, к примеру, первичная обмотка имеет 2 витка, а вторичная 20, то введенный во вторичной обмотке ток будет в 10 раз ниже тока первичной. В этом случае говорят, что коэффициент трансформации прибора 10 к 1 (10/1). Предположим, ваш токарный станок потребляет ток в 200 А. Такую мощность не выдержит ни один электросчетчик. Но если вы подключите прибор через ТТ, рассмотренный выше, то максимальная нагрузка через счетчик не будет превышать 200/10 = 20 А.

Совсем другое дело – токи такой величины легко сможет контролировать практически любой электросчетчик. Подбирая трансформаторы с тем или иным коэффициентом трансформации, вы легко можете вести учет расхода электроэнергии практически любой мощности обычными электросчетчиками.

Как подключить ТТ к трехфазной сети

А теперь о схеме включения счетчика через ТТ. Конечно, она будет несколько сложнее конструкции прямого включения, но не настолько, чтобы в ней не разобрался человек, имеющий представление о простейших электрических цепях.

Схема подключения трехфазного счетчика через трансформаторы тока

В этой схеме электросчетчик подключен не в разрыв сетевых проводов, а ко вторичным обмоткам ТТ, которые обозначены как И1, И2. А в этот самый разрыв подключены первичные обмотки трансформатора (на схеме Л1, Л2).

Прежде чем взяться за сборку вышеприведенной схемы, необходимо четко разобраться в нескольких вопросах. От правильного их решения будет зависеть не только безопасная и долговременная работа схемы, но и ее работоспособность. Вот основные из них:

Правильный выбор сечения монтажных проводов.
Фазировка катушек ТТ.

Если вы не врезаете ТТ непосредственно в линию, то соединяющие провода первичной обмотки должны иметь то же сечение, что и проводка линии. Проводники, соединяющие ТТ и счетчик, конечно, могут быть тоньше, но они должны уверенно выдерживать ток, обозначенный на корпусе электросчетчика.

На фазировку (правильное подключение концов катушек) ТТ нужно обратить особое внимание. В противном случае прибор учета либо не заработает, либо будет врать, а то и закрутится в другую сторону, если он двунаправленный. Как разобраться с фазировкой? В этом поможет рисунок ниже:

Как разобраться с фазировкой? В этом поможет рисунок ниже:

Набор токовых трансформаторов для трехфазной сети

Даже если ваши трансформаторы не совсем похожи на приведенные, особой разницы нет – в любом случае все выводы обмоток маркируются единообразно. Контакты первичной, силовой обмотки отличить несложно – они гораздо мощнее контактов вторичной и расположены с противоположных сторон изделия. Маркируются они Л1 и Л2. Выводы обмотки 2, подключаемой к электросчетчику, в этом варианте исполнения закрыты прозрачной крышкой и имеют обозначение И1, И2. Если взглянуть на схему подключения счетчика, то можно увидеть, что катушки не только должны быть подключены каждая на свое место, но и правильно сфазированы:

Л1 – на ввод питающей линии;
Л2 – выход на нагрузку;
И1 – на ввод счетчика;
И2 – выход счетчика.

Что касается расцветки корпуса ТТ, она условна и служит только для удобства монтажа. Фактически все три трансформатора абсолютно идентичны.

Как быть, если в вашем доме однофазная сеть, но ток потребления слишком велик для электросчетчика? Такая ситуация достаточно редка, но она случается. И здесь выручит токовый трансформатор, причем всего один. Как подключить однофазный электросчетчик через ТТ понятно из рисунка ниже:

Схема подключения однофазного электросчетчика с трансформатором тока

3 Монтаж счетчиков – обязательные требования

В случаях, когда ЭСЧ планируется установить на улице (на даче либо в частном доме), необходимо приобрести специальный ящик (ЯУР-НГ). Он представляет собой герметичный бокс, который снабжен:

рейкой DIN, используемой для подсоединения распределительных элементов;
отсеком под пломбировку защитного автомата;
крепежными деталями и местом для монтажа ящика на столбе, фасаде или жилой постройки.

Существуют боксы для установки внутри помещений. Вместо них допускается использовать монтажные панели, на которых имеются места для подключения дополнительных автоматов.

Владельцы жилья в многоэтажных зданиях монтируют электросчетчики на площадке в общем щитке. В некоторых высотках установка приборов учета осуществляется в прихожей или комнате квартиры.

Подключение электронного либо индукционного электросчетчика своими руками выполняется с соблюдением обязательных требований. Они приведены далее:

Монтаж оборудования в помещении производится при плюсовой температуре. Комната обязана быть сухой. Нельзя устанавливать приборы учета на кухнях, в ванных, туалетах, где всегда присутствует повышенная влажность.
Крепление ЭСЧ осуществляется на пластиковом либо металлическом щитке, который разрешается монтировать внутри помещения прямо на стену.
Не допускается установка электрического счетчика с наклоном выше 1°. В этом случае ПУ станет выдавать показания с высоким уровнем погрешности.
Высота монтажа ЭСЧ – 80–160 см. Оптимально, когда он располагается на уровне глаз человека со средним ростом.
В местах, где учетное оборудование может подвергнуться загрязнению или повреждению посторонними лицами, прибор в обязательном порядке помещают в распределительный ящик, закрывающийся на ключ.
Установка счетчика электроэнергии выполняется строго при отключенном вводном автомате.
На загородных участках и в частных домостроениях провода, ведущие к ЭСЧ, разрешается прокладывать по воздуху (тросовая схема) либо в земле.

Вводный кабель подбирается по сечению, которое гарантирует безаварийное снабжение жилища электричеством. На нем не допускается наличие спаек и скруток.

Рекомендуется дополнительно устанавливать перед счетчиком специальный автоматический выключатель. Он ограничивает мощность тока и позволяет прекращать его подачу на объект при замене ПУ, коротких замыканиях, возгораниях или выполнении ремонта. Такое устройство обязательно пломбируется контролером энергоснабжающей организации.

Как правильно установить электросчетчик

Переходить ли на многотарифный план?

Поэтому вполне возможно потребуется трехфазное питание и соответствующий трехфазный счетчик. При подключении проводом нужно быть внимательным и не перепутать фазу и ноль. Какой счетчик выбрать для установки?

Коммутационные аппараты В целях безопасности применяют различные коммутационные аппараты. Поэтому при наружной установке, согласно ПУЭ 1.

Перед началом монтажных работ необходимо обесточить провода: отключить входящий автомат или рубильник, а также обязательно проверить отсутствие напряжение мультиметром или индикационной отверткой. Там, где грунтовые воды подходят близко к поверхности, просто вкапывают металлический штырь, чтобы он доставал до водоносного слоя.

По современным стандартам, класс точности прибора должен быть не меньше 2,0, а рабочий ток от 30 А. Вводной электрический кабель, заходящий в квартиру или дом, в однофазной сети состоит из двух фаза и ноль или трех фаза, ноль, заземление проводов. Также дополнительно потребуется трёхжильный кабель диаметром сечения от 3 мм.

Некоторые советы и меры безопасности Подводя итог всему изложенному, имеет смысл обобщить основные меры безопасности при монтаже силовых шкафов и подключении электросчетчиков: Все работы производятся при снятом напряжении; Разводку следует начинать от квартиры или помещения, а питающий ввод подключать в последнюю очередь; Схема монтажа автоматики силового щита Соблюдать расцветку кабелей при монтаже; Производить подключение только одножильными проводами; Соблюдать схему подключения прибора учета электроэнергии, которая имеется на внутренней стороне защитной крышки; Проверять и контролировать плотность затяжки контактных винтов; Производить работы только проверенным и специальным инструментом; Сечение провода в промежутке от вводного автомата до распределительных должно быть большим, нежели диаметр проводки на квартиру и внутри нее. Но напомнить об этом не помешает. Это облегчает контроль за целостностью пломб и снятие показаний. К сведению! Но нужна ли эта повышенная точность?

Правила подключения счетчика электроэнергии:

Строительные организации решают эти проблемы с поставщиками электроэнергии, исходя из реальных условий расположения строительной площадки. Для трехфазной сети это будет трехконтактный выключатель, для однофазной — двухконтактный; Приборы УЗО и ДФ, используемые для защиты от короткого замыкания и тока утечки; Дополнительные одноконтактные пакетники на каждую ветку проводки.

Приходящая нейтраль. Задняя стенка у них разборная. Внутри коробки располагаются крепления, облегчающие монтаж и установку основных приборов — входного пакетника, электросчетчика и пакетников на распределении проводки. Что выбрать: помещение или улицу?
Установка однофазного электросчетчика на даче своими руками — соединение автоматов в щитке

Правила и основные требования

В случае замены старого электросчетчика или установке нового на вновь возводимом объекте важно выполнять подключение в соответствии с основными требованиями нормативных документов. Поэтому на этапе планирования и проведения монтажных работ придерживайтесь следующих правил:

Способ крепления электросчетчика должен обеспечивать его надежную фиксацию в вертикальной плоскости.
В зависимости от способа установки и предполагаемых температурных режимов подбирается соответствующий тип электросчетчика согласно п.6.1 ГОСТ 31818.11-2012.
Конструкция узла подключения электросчетчика должна предусматривать возможность ее опломбировки согласно п.5.2.1.2 ГОСТ 31818.11-2012.

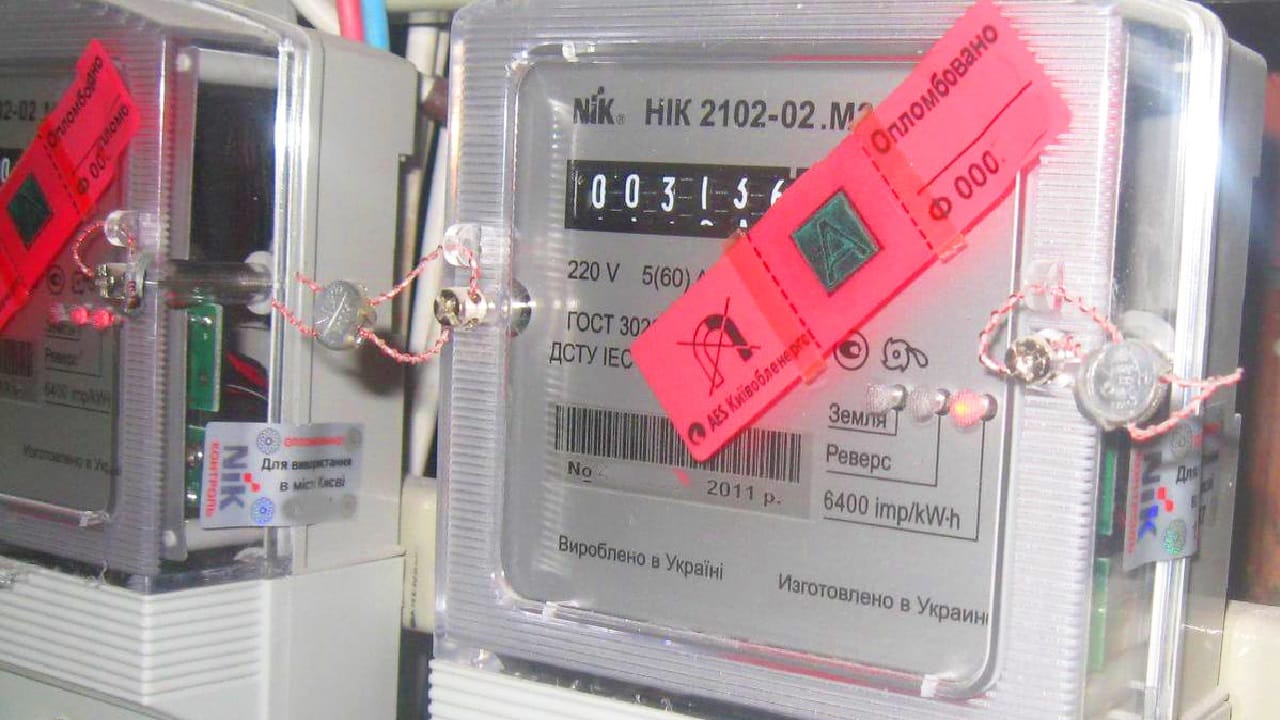

Рис. 1. Опломбировка электросчетчика электроснабжающей организацией

Для обеспечения длительной бесперебойной эксплуатации электросчетчик должен располагаться в отапливаемых помещениях с температурой не менее 0ºС, легко доступных местах для проверки показаний в соответствии с п.1.5.27 ПУЭ.
Расположение электросчетчика должно осуществляться на высоте от уровня пола до зажимов в пределах от 0,8 до 1,7м. по п. 1.5.29 ПУЭ. В некоторых случая разрешается сделать подключение ниже 0,8м, но не менее 0,4м.
При расположении электросчетчика в местах прохода, частого передвижения людей, возможных интенсивных загрязнений необходимо предусмотреть запирающийся шкаф или щит согласно п.1.5.30 ПУЭ.

Рис. 2. Запирающийся щит для установки электросчетчика

В защитных кожухах и шкафах из непрозрачных материалов обязательно устанавливается прозрачное окно или несколько окон, обеспечивающих беспрепятственный контроль показаний в соответствии с п.5.3 ГОСТ 31818.11-2012.
При установке зажимов величина оголенного участка провода должна рассчитываться таким образом, чтобы предотвратить несанкционированное подключение к цепям учета. Внутри клеммного ряда оголенные проводники располагаются таким образом, чтобы не соприкосновения линий разных потенциалов, контакта токоведущих элементов с конструктивными деталями, крышкой и корпусом в соответствии с п. 5.4 ГОСТ 31818.11-2012.
Конструкция шкафа, его габариты и способ установки электросчетчика должны обеспечивать возможность беспрепятственной замены прибора учета при необходимости.
Для предотвращения безучетного потребления согласно п.1.5.33 ПУЭ запрещено обустраивать пайку проводов до электросчетчика.
Степень защиты электросчетчика должна выбираться в соответствии с п.5.9 ГОСТ 31818.11-2012. Рекомендуется при установке прибора учета внутри помещения выбирать модели не ниже IP51 и электросчетчики не менее IP54 для наружной установки.
Токопроводящий кожух, корпус и металлическая крепежная арматура должны заземляться для предотвращения поражения электрическим током в ходе эксплуатации и обслуживания.

Пропускная способность электросчетчика обязательно подбирается в соответствии с планируемой нагрузкой. Расходуемая потребителем мощность не должна превышать номинал прибора учета.

Тонкости проводимой работы

Рассматривая то, как подключить счетчик электроэнергии однофазный и автоматы, следует учитывать, что измерительное оборудование должно быть опломбировано. При нарушении целостности пломбы могут быть наложены штрафные санкции. Это связано с тем, что при вскрытии конструкции электросчетчика есть возможность изменить показания или выполнить подключение напрямую, в обход измерительного оборудования.

К тонкостям проводимой работы можно отнести следующие моменты:

Для начала подбирается место, где будет установлено оборудование. В многоквартирных домах, как правило, на общей лестничной площадке есть распределительный шкаф, где и устанавливаются автоматы с измерительными счетчиками. Владельцы загородных домов проводят установку оборудования в специальном боксе, который обладает высокими изоляционными качествами.
Модульное оборудование устанавливается на DIN-рейку. При отсутствии DIN-рейки крепление проводится за другие отверстия в корпусе. Стоит учитывать, что небольшое окошко, предназначенное для считывания показаний, не рассчитано на серьезное механическое воздействие.
Как правило, перед измерительным прибором устанавливается автомат. Он предназначается для проведения различных работ с электросетью в помещении, защищает потребителей от длительных перегрузок и короткого замыкания. Для бытовой сети энергоснабжения подходят двухполюсные автоматы. Кроме этого, могут устанавливаться и другие приборы, предназначенные для распределения электроэнергии и защиты людей, оборудования от короткого замыкания: автоматические выключатели, устройства защитного выключения.
При креплении на DIN -рейку проводится коммутация всего оборудования. Для этого применяется провод, диаметр которого соответствует расчетной предельной нагрузке.
Применяемые алюминиевые провода характеризуются тем, что могут изменять свой диаметральный размер в месте подключения. Это связано с низкой температурой плавления и несущественным нагревом жилы во время прохождения электроэнергии. Именно поэтому рекомендуется время от времени проводим поджимание винтов. При затяжке нельзя прилагать усилие, которое может привести к срыву резьбы.
После коммутации всех соединений проверяется правильность проведенных монтажных работ, после чего при выключенных автоматах проводится подключения к питающей сети. На этом этапе не рекомендуется включать в сеть нагрузку.

Заключительным этапом является опломбировка конструкции счетчика.
