СХЕМЫ ВКЛЮЧЕНИЯ СЧЕТЧИКОВ

РИС. 8

. ВКЛЮЧЕНИЕ ОДНОФАЗНОГО СЧЕТЧИКА НЕПОСРЕДСТВЕННО В СЕТЬ 022 кВ

РИС. 9. ВКЛЮ

ЧЕНИЕ СЧЕТЧИКА АКТИВНОЙ ЭНЕРГИИ НЕПОСРЕДСТВЕННО В СЕТЬ 0,4 кВ

Рис. 10.

ВКЛЮЧЕНИЕ СЧЕТЧИКА АКТИВНОЙ ЭНЕРГИИ ЧЕРЕЗ ТРАНСФОРМАТОРЫ ТОКА В СЕТЬ 0,4 кB

РИС. 11.

включение двухтарифного счетчика электроэнергии типа СЭБ-2

Примечание. В одно-тарифном счетчике зажим 14 отсутствует, и линии управления тарифом П не подводятся.

РИС. 12

. НЕПОСРЕДСТВЕННОЕ: ВКЛЮЧЕНИЕ ТРЕХФАЗНОГО ДВУХТАРИФНОГО СЧЕТЧИКА СЭТЧ-2

РИС. 13

. ВКЛЮЧЕНИЕ ТРЕХФАЗНОГО ДВ9ХТАРИФНОГО СЧЕТЧИКА СЭТЧ-2 С ТРАНСФОРМАТОРАМИ ТОКА

А) НЕПОСРЕДСТВЕННОЕ ВКЛЮЧЕНИЕ:

Б) ТРАНСФОРМАТОРНОЕ ВКЛЮЧЕНИЕ

РИС. 14

. ВКЛЮЧЕНИЕ ТРЕХФАЗНЫХ СЧЕТЧИКОВ ТИПА ПСЧ, ПСЧ-ЗМ, ПСЧ-ЗТ В СЕТЬ 0,4 кВ

ТРЕХФАЗНЫЙ СЧЕТЧИК ПСЧ-3

ТРЕХФАЗНЫЙ СЧЕТЧИК ПСЧ-3М

ТРЕХФАЗНЫЙ ДВУХТАРИФНЫЙ СЧЕТЧИК ПСЧ-ЗТ

РИС. 15.

ВКЛЮЧЕНИЕ ТРЕХФАЗНЫХ СЧЕТЧИКОВ ТИПА ПСЧ-3, ПСЧ-3Н, ПСЧ-3Т В ИНФОРМАЦИОННУЮ СЕТЬ

РИС. 16

. СХЕМА ВКЛЮЧЕНИЯ АКТИВНОГО СЧЕТЧИКА В ЧЕТЫРЕХПРОВОДНОЙ СЕТИ С ИСПЫТАТЕЛЬНОЙ (ПЕРЕХОДНОЙ) КОРОБКОЙ

Схема подключения электросчетчика прямого включения

Приветствую Вас на сайте «Заметки электрика».
В предыдущих статьях я Вам рассказал как правильно выбрать и купить электросчетчик.
И сейчас перед нами стоит задача в его подключении.
После прочтения этой статьи у Вас не возникнет затруднений по установке и подключению счетчика электрической энергии.

Схема подключения однофазного электросчетчика

Красным цветом обозначены токовая катушка (обмотка) и фазный провод, синим цветом — катушка (обмотка) напряжения и нулевой провод.

Данная схема предназначена для подключения любого однофазного счетчика электрической энергии.

Однофазные счетчики чаще всего подключают по схеме прямого включения в сеть и только в очень редких случаях через трансформаторы тока.

В клеммной колодке однофазного счетчика электроэнергии имеется 4 контакта:

1 клемма — ввод фазы
2 клемма — выход фазы на нагрузку (в квартиру)
3 клемма — ввод нуля
4 клемма — выход нуля на нагрузку (в квартиру)
винт напряжения — для отключения катушки напряжения в индукционных счетчиках при проведении государственной поверки

Вот внешний вид, распространенного в последнее время, однофазного электронного счетчика СОЭ-55/50Ш-Т-112.

А вот внешний вид однофазного электронного счетчика СЕ-102 от Энергомеры.

Кстати, читайте мою статью о том, как правильно снимать показания со счетчиков Энергомера (положение запятой или точки на счетном механизме).

Пример схемы подключения однофазного электросчетчика в квартире или на даче.

В данной схеме перед счетчиком электроэнергии установлен вводной автоматический выключатель. Эту схему можно использовать для электроснабжения своей квартиры, дачи или коттеджа. Более подробно о выполнении монтажа электропроводки Вы можете познакомиться в следующих статьях:

Дополнительно: наглядное представление о схеме подключения однофазного счетчика можете узнать из статьи про этажный щит на 3 квартиры. В ней я подробно рассказываю про замену счетчика на лестничной площадке в этажном щите.

Схема подключения трехфазного электросчетчика

Данная схема предназначена для подключения трехфазного счетчика электрической энергии прямого включения.

Существует несколько способов подключения трехфазных счетчиков электроэнергии, в зависимости от электроустановки:

прямого включения
через трансформаторы тока
через трансформаторы тока и измерительные трансформаторы напряжения

Все вышеперечисленные схемы отличаются только наличием в них трансформаторов тока и напряжения. Более подробно об этом Вы можете прочитать в моей статье подключение счетчика через трансформаторы тока и трансформаторы напряжения.

Для бытовых нужд (квартиры, дачи, коттеджи) чаще всего используется прямой способ включения трехфазного электросчетчика. Эти счетчики ограничены по току до 100 (А).

В клеммной колодке трехфазного счетчика прямого включения имеется 8 контактов. Все аналогично однофазному электросчетчику, только различается количеством фаз.

В данной статье я покажу Вам наглядно только один, самый распространенный способ — подключение трехфазного трехэлементного счетчика прямого включения в 4-проводную сеть напряжением 380/220 (В).

Внимание!!! При подключении важно соблюдать фазировку и цветовую маркировку проводов

В данной схеме перед счетчиком электроэнергии установлен вводной четырехполюсный автоматический выключатель. После счетчика питание электроприемников производится через групповые однополюсные автоматические выключатели с равномерным распределением нагрузки по фазам. Эту схему можно использовать для электроснабжения своей дачи или коттеджа.

P.S. Чтобы грамотно и профессионально выполнить вышеперечисленные работы, необходимо хорошо знать схемы подключения электросчетчиков. Думаю, что после изучения этой статьи Вы своими руками сможете подключить электросчетчик. А также Вы можете пригласить специалистов электролаборатории, которые качественно и быстро выполнят все электромонтажные работы.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

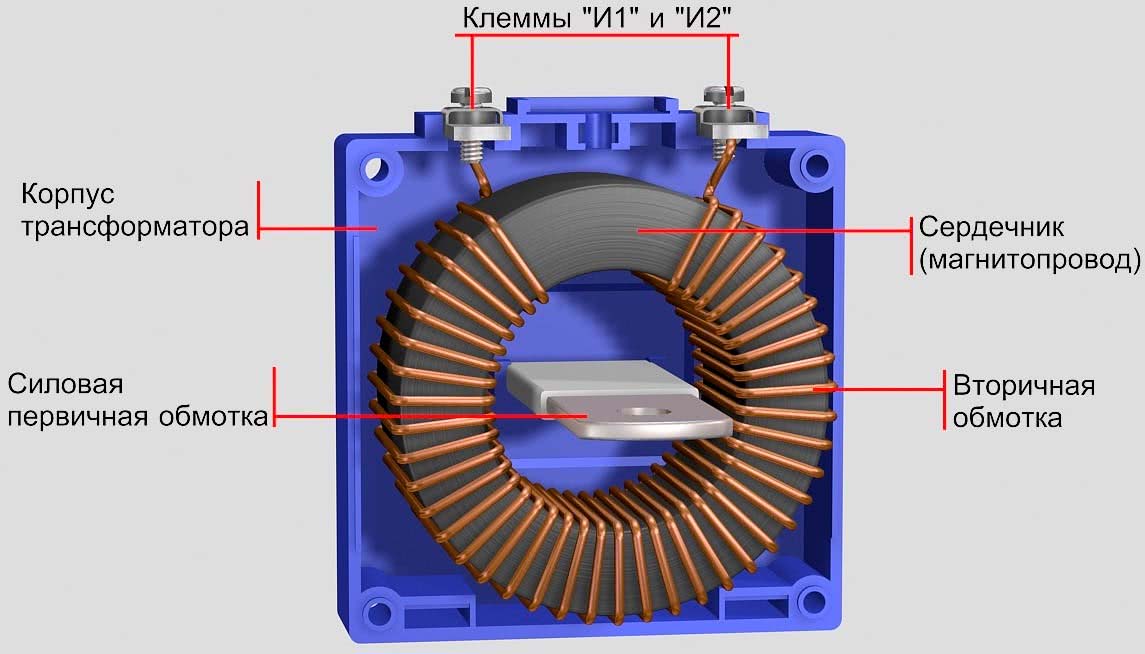

Устройство ТТ

Трансформатор тока

Трансформаторы преобразовывают измеряемую величину из большей в меньшую или наоборот. Действуют они с помощью электромагнитной индукции. В основе прибора находится магнитный сердечник, собранный из прямоугольных стальных рамок, а на нём закреплены витки изолированных проводов — обмотки. Входная катушка подключена к источнику и у ТТ представлена всего одним витком. В зависимости от модели трансформатора место первичной обмотки может занимать:

Новости СМИ2

намотка на сердечнике;
зафиксированная шина с соединительным винтом, которая проходит через корпус;
отверстие ступенчатой или прямоугольной формы, чтобы пропустить и закрепить шину при монтаже;
круглое окно под жилу кабеля для бесконтактных соединений (бытовые реле со встроенными трансформаторами).

Конструкция ТТ

Отличие измерительных трансформаторов от силовых в том, что ток вторичной цепи остаётся постоянным вне зависимости от сопротивления потребителя — меняется напряжение. У включённого в сеть трансформатора тока нельзя размыкать вторичную обмотку. Она всегда должна быть замкнута на измерительное устройство, при его отсутствии — перемычками накоротко. Если продуцируемый ток исчезнет, напряжение достигнет значения в киловольты. Скачок спровоцирует выход из строя аппаратуры (особенно чувствительны полупроводниковые приборы), повреждение изоляции и возгорание, витковое замыкание, травмирование обслуживающего персонала. В целях безопасности заземление каждой обмотки в одной точке является обязательным.

Выбора трансформаторов напряжения

Трансформаторы напряжения, предназначенные для питания катушек напряжения измерительных приборов и реле, устанавливают на каждой секции сборных шин. Их выбирают по форме исполнения, конструкции и схеме соединения обмоток, номинальному напряжению, классу точности и вторичной нагрузке.

Условия выбора трансформаторов напряжения

конструкция, схема соединения;
соблюдение условия Uc.ном = U1ном (где Uc.ном— номинальное напряжение сети, к которой присоединяется трансформатор напряжения, кВ;
U1.ном— номинальное напряжение первичной обмотки трансформатора, кВ);
класс точности;
соблюдение условия S2 рас

Подключение электросчетчика с трансформаторами тока

Одной из важнейших характеристик любого электросчетчика является его номинальный ток. То есть ток, который прибор может не только посчитать, но и долговременно через себя пропускать. Если в вашем доме стоит очень мощное оборудование, а потребляемый им ток имеет большие значения, то подобрать подходящий электросчетчик не удастся – счетчиков для таких мощностей просто не существует в природе. Как тут быть? Выход из положения – установка трансформаторов тока (ТТ).

Как работает и для чего нужен

Основной задачей прибора является пропорциональное преобразование тока одной величины в ток другой. Конструктивно изделие представляет собой железный сердечник, на котором размещены две обмотки. Первая включается в разрыв сети, состояние которой нужно контролировать, а вторая – к электросчетчику. Электроэнергия, проходя по первой обмотке, будет наводить ЭДС во второй, а отношение токов в этих катушках будет пропорционально отношению количества их витков.

Принцип работы токового трансформатора

Если, к примеру, первичная обмотка имеет 2 витка, а вторичная 20, то введенный во вторичной обмотке ток будет в 10 раз ниже тока первичной. В этом случае говорят, что коэффициент трансформации прибора 10 к 1 (10/1). Предположим, ваш токарный станок потребляет ток в 200 А. Такую мощность не выдержит ни один электросчетчик. Но если вы подключите прибор через ТТ, рассмотренный выше, то максимальная нагрузка через счетчик не будет превышать 200/10 = 20 А.

Совсем другое дело – токи такой величины легко сможет контролировать практически любой электросчетчик. Подбирая трансформаторы с тем или иным коэффициентом трансформации, вы легко можете вести учет расхода электроэнергии практически любой мощности обычными электросчетчиками.

Как подключить ТТ к трехфазной сети

А теперь о схеме включения счетчика через ТТ. Конечно, она будет несколько сложнее конструкции прямого включения, но не настолько, чтобы в ней не разобрался человек, имеющий представление о простейших электрических цепях.

Схема подключения трехфазного счетчика через трансформаторы тока

В этой схеме электросчетчик подключен не в разрыв сетевых проводов, а ко вторичным обмоткам ТТ, которые обозначены как И1, И2. А в этот самый разрыв подключены первичные обмотки трансформатора (на схеме Л1, Л2).

Прежде чем взяться за сборку вышеприведенной схемы, необходимо четко разобраться в нескольких вопросах. От правильного их решения будет зависеть не только безопасная и долговременная работа схемы, но и ее работоспособность. Вот основные из них:

Правильный выбор сечения монтажных проводов.
Фазировка катушек ТТ.

Если вы не врезаете ТТ непосредственно в линию, то соединяющие провода первичной обмотки должны иметь то же сечение, что и проводка линии. Проводники, соединяющие ТТ и счетчик, конечно, могут быть тоньше, но они должны уверенно выдерживать ток, обозначенный на корпусе электросчетчика.

На фазировку (правильное подключение концов катушек) ТТ нужно обратить особое внимание. В противном случае прибор учета либо не заработает, либо будет врать, а то и закрутится в другую сторону, если он двунаправленный. Как разобраться с фазировкой? В этом поможет рисунок ниже:

Как разобраться с фазировкой? В этом поможет рисунок ниже:

Набор токовых трансформаторов для трехфазной сети

Даже если ваши трансформаторы не совсем похожи на приведенные, особой разницы нет – в любом случае все выводы обмоток маркируются единообразно. Контакты первичной, силовой обмотки отличить несложно – они гораздо мощнее контактов вторичной и расположены с противоположных сторон изделия. Маркируются они Л1 и Л2. Выводы обмотки 2, подключаемой к электросчетчику, в этом варианте исполнения закрыты прозрачной крышкой и имеют обозначение И1, И2. Если взглянуть на схему подключения счетчика, то можно увидеть, что катушки не только должны быть подключены каждая на свое место, но и правильно сфазированы:

Л1 – на ввод питающей линии;
Л2 – выход на нагрузку;
И1 – на ввод счетчика;
И2 – выход счетчика.

Что касается расцветки корпуса ТТ, она условна и служит только для удобства монтажа. Фактически все три трансформатора абсолютно идентичны.

Как быть, если в вашем доме однофазная сеть, но ток потребления слишком велик для электросчетчика? Такая ситуация достаточно редка, но она случается. И здесь выручит токовый трансформатор, причем всего один. Как подключить однофазный электросчетчик через ТТ понятно из рисунка ниже:

Схема подключения однофазного электросчетчика с трансформатором тока

Принцип работы и назначение измерительного трансформатора

Нужны достижения определенных показателей, при которых верно функционирует оборудование. Монтаж приборов нужно поручить опытным специалистами. Они должны обладать группой допуска к электротехническим работам как минимум третьего уровня. А перед монтированием трансформаторов тока (ТТ) нужно проверить механизм на присутствие изъянов. Они могут возникнуть в результате неправильной сборки или повреждений.

Измерительные трансформаторы превращают базовые сведения электрических цепей (напряжение или ток), сокращая их количество до предписанного значения. Работают аппараты по-разному. Это обусловлено их внутренним механизмом и предназначением.

Обозначение упрощает обращение с ними. Оно поможет выбрать наиболее подходящий механизм. Маркировка прибора обусловливается типом механизма. Например, ТТ свойственны такие обозначения, как: «Т» (1-ая буква) – трансформатор тока. А 2-ая буква в названии указывает на тип механизма.

Обозначения и их значения:

«О»(опорный);
«П»(проходной);
«Ф»(фарфор);
«Ш»(шинный).

Третья буква обозначается вещество изоляции. Правильное изолирование токопроводящих деталей способствует безопасности.

Обозначения веществ изоляции и их значения:

Л (литой);
М (масляный);
Г (газовый).

После букв есть числовые обозначения. Эти обозначения указывают коэффициент трансформации, климат и класс изоляции.

Принцип работы трансформатора тока

Принцип работы трансформатора тока основан на принципах электромагнитной индукции, которая действует в электрическом/магнитном поле. Более подробная информация представлена на рисунке:

Он преобразовывает начальное значение векторного тока, проходящего в электрической цепи, во вторичную величину (при этом важно учесть фактор пропорционального равенства между модулем и углом передачи тока)

Первичная обмотка устройства, имеющая некое число витков (W1), пропускает через себя ток (I1). Ток, в свою очередь, преодолевает некоторое сопротивление (Z1).

Рядом с данной катушкой происходит процесс образования магнитного потока (Ф1), регулируемый при помощи перпендикулярно-расположенных магнитных проводов (важное замечание – именно такое расположение может обеспечить минимальную потерю во время преобразования электроэнергии)

После пересечения перпендикулярных витков (W2) обмотки, (Ф1) – магнитный поток формирует силу электрического движения (Е2). Эта сила вызывает возникновение тока (I2) на обмотке (вторичной). А вот I2, который подключен к нагрузке выхода (Zн), преодолевает Z2 – сопротивление, и способствует образование меньшего напряжения на концах электроцепи.

Значение K 1 – коэффициент трансформации – определяется выражением: I1 / I2 (отношение первого вектора ко второму). Величина этого отношения вычисляется в начальных построениях проектирования устройства.

Различия между истинными показателями модели и расчетным результатом объясняется важным аспектом метрологии, которым является вид класса точности устройства.

Важно – на практике ток во вторичной обмотке не является постоянным, именно это определяет значение K1. К примеру, его отношение 10000/50 обозначает следующее: во время прохода электротока по области первичной обмотки единица килоампера области вторичной обмотки приравнивается к величине пятидесяти килоампер.

Таким образом, коэффициент трансформации оказывает прямое влияние на длительность использования трансформатора тока

Не забудем о магнитном потоке (Ф2), который способствует уменьшению величины I2 в магнитном проводе вторичной обмотки

Таким образом, коэффициент трансформации оказывает прямое влияние на длительность использования трансформатора тока. Не забудем о магнитном потоке (Ф2), который способствует уменьшению величины I2 в магнитном проводе вторичной обмотки.

Во время эксплуатации трансформатора тока нельзя забывать про возникновение нежелательных проблем, одной из которых является пораженческая способность пробоя изоляции (из-за высокого потенциала).

Так как магнитный провод трансформатора тока имеет металлический компонент в строении, у него есть отличные свойства проводимости, которые помогают ему соединить между собой первичную и вторичную обмотки.

Говоря о принципах работы трансформатора тока, скажем и о том, что к его главному предназначению следует отнести решение эксплуатационных задач электротехнических систем, ведь наша промышленность готовит огромный ассортимент выпуска электрических установок, которые не всегда обладают 100-процентным коэффициентом полезности.

А трансформатор способен этот КПД увеличить благодаря усовершенствованию схем и конструкций.

Подключение через трансформаторы тока

Максимальный ток счетчика электроэнергии, как правило, ограничен значением 100 А, поэтому применить их в мощных электроустановках невозможно. В этом случае подключение к трехфазной сети идет не напрямую, а через трансформаторы. Это также позволяет расширить диапазон измерения приборов учета по току и напряжению. Однако, основная задача входных трансформаторов – уменьшить первичные токи и напряжения до безопасных значений для ЭС и защитных реле.

Полукосвенное

При подключении счетчика через трансформатор необходимо следить за полярностью начала и конца обмоток трансформатора тока, как первичной (Л1, Л2), так и вторичной (И1, И2). Аналогично нужно следить за полярностью при использовании трансформатора напряжения. Общую точку вторичных обмоток трансформаторов необходимо заземлять.

Назначение контактов трансформатора тока:

Л1 — вход фазной (силовой) линии.
Л2 — выход фазной линии (нагрузка).
И1 — вход измерительной обмотки.
И2 — выход измерительной обмотки.

Рисунок 5 – Десятипроводная схема подключения через ТТ

Такой тип включения электросчетчика в сеть 380 Вольт позволяет разделить цепи тока и напряжения, что повышает электробезопасность. Минусом данной электрической схемы трехфазного подсоединения счетчика является большое количество проводов, необходимых для подключения ЭС.

Такой тип подключения счетчика электроэнергии с заземлением к сети 380 В требует меньшего количества проводов. Включение по схеме звезда достигается объединением вывода И2 всех обмоток ТТ в одну общую точку и подсоединением к нулевому проводу (рисунок 6).

Рисунок 6 – Включение трансформаторов «звездой»

Недостатком этого способа подключения электросчетчика в сеть 380 Вольт является ненаглядность схемы соединений, что может усложнить проверку включения для представителей энергоснабжающих компаний.

Такая схема подключения трехфазного счетчика используется на высоковольтных присоединениях. Такой тип непрямого присоединения используется в большинстве случае лишь на крупных предприятиях и приведен лишь для ознакомления (рисунок 7).

Рисунок 7 – Косвенное включение

В этом случае используются не только высоковольтные трансформаторы тока, но и трансформаторы напряжения. Для трехфазного подключения необходимо заземлять общую точку трансформаторов тока и напряжения. Для минимизации погрешности измерений если присутствует несимметрия фазовых напряжений необходимо, чтобы нулевой проводник сети был связан с нулевым зажимом счетчика.

Напоследок рекомендуем просмотреть еще одно полезное видео по теме:

Предложенные в статье электросхемы являются типовыми. В случае если возникает необходимость, схему подключения счетчика всегда можно посмотреть в паспорте ЭС. Надеемся, что информация была для Вас интересной и полезной!

Электромонтаж трехфазного прибора учета

Подсоединение счетчика к сети 220 Вольт

Здравствуйте. Имеется гаражный кооператив, к которому подведена электроэнергия — 3 фазы по четырёхпроводному проводу. Общее потребление кооператива определяется по трёхфазному трансформаторному счётчику. В каждый бокс подведены все три фазы. В нескольких боксах стоят трёхфазные счётчики. Все подключены по трёхфазной четырёхпроводной схеме. В нескольких боксах счётчиков нет. Потребление боксов без счётчиков рассчитывается вычитанием из показаний общего счётчика показаний счётчиков боксов и делением остатка на число боксов без счётчиков. В некоторых из боксов со счётчиками нагрузка однофазная, т.е. все потребители питаются от одной фазы. Разгорелся спор — владельцы боксов без счётчиков заявили что при этом счётчики значительно занижают показания и расчёты не корректны, что надо умножать показания счётчиков при однофазной нагрузке на корень из трёх, разумеется счётчиковладельцы с этим не согласны. Не допустите кровопролития, разрешите спор. (если возможно, со ссылкой на какую-нибудь литературу). Спасибо.

Как выбрать трансформаторы тока для подключения расчетных счетчиков

Счетчики для выставления счетов за потребленную электроэнергию между коммунальной компанией и потребителями должны быть установлены на границе раздела сетей на основе баланса собственности и эксплуатационной ответственности между коммунальной компанией и потребителем. Количество счетчиков на объекте должно быть минимальным и обосновываться схемой электроснабжения, принятой для данного объекта, и действующими тарифами на электроэнергию для данного потребителя. Счетчики для арендаторов в жилых, общественных и других административно обособленных зданиях должны устанавливаться отдельно для каждого независимого потребителя (организации, домоуправления, цеха, магазина, мастерской, склада и т.д.).

Коэффициент трансформации трансформатора тока должен быть выбран в соответствии с подключаемой расчетной нагрузкой, с учетом аварийного режима работы установки. Трансформатор тока – это трансформатор тока, вторичный ток которого будет составлять менее 10% от номинального тока счетчика (номинальный ток счетчика составляет 5 A) при 25% номинальной подключенной нагрузки (в нормальном режиме работы).

В зависимости от величины сопротивления вторичной обмотки потребителя Z 2, Ом и нагрузки вторичной обмотки трансформатора тока S2, ВА, один и тот же трансформатор тока может работать в разных классах точности. Для обеспечения достаточной точности показаний приборов и работы защитных устройств, подключенных к трансформатору тока, значение Z2 не должно превышать номинальную нагрузку трансформатора тока.

Трансформаторы тока имеют погрешности тока ΔI и угловые погрешности δ . Текущая погрешность, выраженная в процентах, учитывается в показаниях всех приборов в соответствии с заданным коэффициентом:

где knom – номинальный коэффициент трансформации; I1 и I2 – первичный и вторичный токи трансформатора, соответственно.

Угловая погрешность определяется углом δ между векторами тока I1 и I2 и учитывается только в показаниях счетчиков и ваттметров.

Трансформаторы тока имеют следующие классы точности: 0,2; 0,5; 1; 3; 10, которым соответствуют текущие значения погрешности, п.е. Класс точности трансформаторов тока должен быть 0,5 для коммерческих счетчиков; 1 для электросчетчиков; 3 для реле токовой защиты; 0,2 для лабораторных приборов.

Пример выбора трансформаторов тока для подключения счетчика.

Номинальный ток фидера в нормальном режиме составляет 90 А, в аварийном режиме – 126 А.

Выберите трансформаторы тока с коэффициентом трансформации n t = 150/5 в зависимости от нагрузки в аварийном режиме.

Тест. При нагрузке 25% ток в первичной цепи составляет I1 = ( 90 x 25)/100 = 22,5 A.

Ток во вторичной цепи (с коэффициентом трансформации n t = 150 : 5 = 30) составит

I 2 = I1/nt = 22 , 5/30 = 0,75 A.

Трансформаторы тока выбраны правильно, поскольку I 2 > I n измерительного прибора, т.е. 0,75 > 0,5.

Проводники или кабели между трансформаторами тока и счетчиками должны иметь сечение не менее 2,5 мм2 меди и 4 мм2 алюминия. Максимальное сечение проводов и кабелей, которые могут быть подключены к клеммам счетчика, не должно превышать 10 мм2.

При выборе трансформаторов тока для счетчиков тока рекомендуется использовать данные ПУЭ (таблица “Выбор трансформаторов тока”). Для безопасного монтажа, проверки и замены счетчиков и трансформаторов тока в электроустановках с двумя питающими проводниками (вводами) и двумя распределительными сборками с коммутационными аппаратами для их соединения (секционные разъединители, СЗР и т.д.), разъединители должны быть установлены до приборов учета, установленных на вводе, а разъединители должны быть установлены после приборов учета для обеспечения отключения цепи от распределительной сборки.

При выборе подходящего коэффициента мощности необходимо учитывать следующие параметры: Потребляемая мощность измерительных приборов (при последовательном подключении . ), длина кабеля, сечение кабеля. Чем длиннее кабель и меньше его сечение, тем выше потери в питающем кабеле, т.е. номинальная мощность трансформатора должна иметь соответствующее значение.

Характеристики электросчетчика

К эксплуатационным показателям прибора Меркурий 230, полностью характеризующим его в качестве устройства учета, относят следующие возможности:

Отображение на дисплее данных по потребленной электроэнергии для любого из предусмотренных режимов работы: ночного, дневного, льготного и т. п.
Учет энергопотребления по одному из 4-х тарифных режимов с 16-ю зонами перекрытия по времени.
Подсчет и регистрация токовых и частотных параметров.
Контроль потребления через интерфейс (с центрального диспетчерского пункта).
Сохранение в памяти устройства до 10-ти важнейших событий, а также моментов пропадания отдельных фаз, превышения ими допустимых значений, дат вскрытия и изменений тарифного режима.

Определение вторичных токов нагрузки в цепях трансформаторов напряжения

В соответствии с токораспределением, приведенным на рис.1 (а) İав = İо + İса, отсюда İа = İав – İса. Если бы ток İав был равен по величине току İса, то векторная разность этих токов была бы равна √3 İса (см. рис.1). Прибавив к вектору √3 İса разницу в величинах токов İав и İса (см. рис. 1 г), получим некоторый вектор İa, величина которого определяется по выражению: İa = √3 İса + (İав — İса) (2)

Приняв İa = Iа, можно приближенно по выражению (2) определить величину тока Iа. Аналогично можно определить тока Iв и Iс.

Заменяя в выражении (2) Iа на Iф – ток в любой фазе, Iав на Iмакс – больший на двух токов междуфазных нагрузок -, Iса на Iмин – меньший из этих двух токов -, получим общее выражение для определения тока нагрузки любой фазы трансформатора. Iф = √3 Iмин + (Iмакс. – Iмин.) = Iмакс. + 1,73*Iмин – Iмин или Iф = Iмакс. + 0,73*Iмин. (3)

Как подключить электросчетчик через трансформаторы тока?

Схем такого подключения существует несколько. Разберем все эти схемы применительно к трехфазному варианту включения. Для чего нужны электросчетчики? Вообще счетчики нужны для того, чтобы учитывать электрическую энергию, потребленную в трех- и четырехпроводных сетях с частотой тока, равной 50 герц.Счетчики трехфазного типа бывают следующих видов:

3*57.7/100 В;
3*230/400 В.

К источнику электроэнергии такие счетчики необходимо подключать с использованием измерительных трансформаторов тока, рассчитанных на вторичный ток 5 А и трансформаторов напряжения со вторичным напряжением 100 В.

Рассматриваемые тут схемы применимы к любым типам счетчиков (и к аппаратам индукционного типа, и к электронным).

Первое, что необходимо помнить, выполняя подключение, это то, что при подключении необходимо соблюдение полярности подключения обмоток (Л1, Л2 – первичная; И1, И2 – вторичная) у трансформаторов тока. Полярность обмоток трансформаторов напряжения, так же, подлежит обязательной перепроверке. Сами трансформаторы, тоже нужно выбирать правильно.

О принципах подключения с использованием трансформаторов тока

Начнем рассматривать схемы подключения со счетчиков, имеющих полукосвенное включение. Таких схем существует несколько.

Десятипроводная

В этой схеме разделены цепи питания по току и напряжению, что придает немалый плюс из соображения электрической безопасности.

https://youtube.com/watch?v=HA518GQmHBs

Отрицательная сторона этой схемы – проводов для подключения надо много.

Теперь разберем назначение имеющихся зажимов:

Зажим входного провода для фазы А;
Зажим входного провода измерительной обмотки фазы А;
Зажим выходного провода для фазы А;
Зажим входного провода фазы В;
Зажим входного провода измерительной обмотки фазы В;
Зажим выходного провода для фазы В;
Зажим входного провода для фазы С;
Зажим входного провода измерительной обмотки фазы С;
Зажим выходного провода для фазы С;
Зажим входного нулевого провода;
Зажим нулевого провода.

Контакты трансформаторов тока:

Л1 – контакт входа фазной (силовой) линии;
Л2 – контакт выхода фазной линии (нагрузки);
И1 – контакт входа обмотки измерения;
И2 – контакт выхода обмотки измерения.

Вот описание схемы такого подключения.

Токовые трансформаторы подключать нужно в разрыв фазных проводов клеммами Л1 и Л2.

Фаза А подключается к клемме Л1 трансформатора тока ТТ1, туда же подключается клемма 2 счетчика. Клемма 1 подключается к контакту И1 ТТ1.

Контакты И2 трансформаторов тока ТТ1 и ТТ2 нужно соединить вместе, в эту же точку подключают контакты 6 и 10 счетчика, после чего все это требуется соединить с нейтралью.

Контакты Л2 всех ТТ подключаются к нагрузке. Теперь рассмотрим подключение остальных контактов:

Контакт 3 счетчика подключаем на И2 ТТ1;
Контакт 4 счетчика – И1 ТТ2;
Контакт 5 счетчика – вход фазы В и клемма Л1 ТТ2;
Контакт 7 счетчика – клемма И1 ТТ3;
Контакт 8 счетчика – вход фазы С и клемма Л1 ТТ3;
Контакт 9 счетчика – клемма И2 ТТ3.

Подключение токовых трансформаторов по схеме «звезда»

В такой схеме нужно меньшее число проводов, чтобы выполнить подключение. В этой схеме клеммы И2 всех токовых трансформаторов, соединяясь вместе, подключаются к клемме 11 счетчика. Контакты 3, 6, 9 и 10, соединившись вместе, подключаем на нулевой провод. Остальные клеммы подключаем так же, как и в предыдущем варианте.

Схема подключения с применением испытательной клеммной коробки

Существует специальное требование для выполнения подключения электросчетчиков через трансформаторы (ПУЭ, гл1.5, п1.5.23), говорящее о том, что это подключение необходимо выполнять с применением испытательного блока (коробки).

Присутствие такой коробки (блока) дает возможность производить замыкание вторичных обмоток токовых трансформаторов, подключить эталонный (образцовый) счетчик без отключения нагрузки и выполнять смену счетчиков, производя отключение всех цепей в испытательной коробке.

Без внимания оставим только одну схему – семипроводную (иначе называемую схемой, имеющей совмещенные цепи напряжения и тока). Не рассматриваем ее по той причине, что такая схема устарела.

Существенным ее минусом считается то, что у нее имеется связь гальванического типа между входными и выходными цепями, а это является источником немалой опасности для тех, кто будет обслуживать электросчетчики.

Вот мы и рассмотрели все существующие схемы подключения электросчетчиков с применением трансформаторов тока. Какой из них использовать, индивидуальное дело каждого. Единственное, что необходимо учитывать при этом, так это индивидуальные особенности места необходимой установки прибора и не забывать про требования специальных правил ПУЭ.

Характеристики электросчетчика

В приборах с электронной схемой также существует две линии — тока и напряжения, но фазный сдвиг на между ними формируется не пространственным расположением, а применением элементов электронной схемы — резисторов и конденсаторов. В электрических цепях с переменным напряжением 0,4 кВ Вольт , силой тока больше чем Ампер и с потреблением мощности соответственно больше 60 кВт применяется подключение трёхфазного электросчётчика через измерительный трансформатор тока.

Как подключить через ТТ счётчик в однофазной цепи Подключение трехфазного счетчика Очень редко появляется необходимость подключать счетчик через трансформаторы тока в однофазных сетях, так как токи в них не достигают больших величин.

Первичная W1 подключается последовательно к измеряемой силовой цепи, к вторичная W2 — к токовой катушке прибора учета

К клеммам 10 и 11 присоединяется провод N обратите внимание, что провод защитного сопротивления РЕ — это не одно и то же

Нюансы подключения счетчика через ТТ При самом распространенном полукосвенном методе цепочки снятия показаний напряжения включаются напрямую, а токовые — через ТТ. К одному устройству запрещается подключать несколько преобразователей с разными коэффициентами. Принцип работы измерительных трансформаторов Принцип измерительного и обычного трансформатора тока ТТ не имеют различия кроме точности передачи тока во вторичной обмотке.

Читайте дополнительно: Как правильно подключить провода к двухклавишному выключателю

Схема подключения трансформатора тока

Схема с совмещёнными цепями тока и напряжения применяется редко из-за большей погрешности и невозможности выявления обмоточного пробоя в ТТ. Полностью электронные и электронно-механические устройства хоть и стоят много дороже индукционных, но отличаются высокой точностью, надежной защитой от саботажа и широким функционалом.

Наличие коробки позволяет производить манипуляции над системой без снятия нагрузки на сеть. На схемах И1 вход обозначается жирной точкой. Схема присоединения электросчетчика для цепей в 3-фазной и 3-проводной сети с двумя ТТ и двумя ТН. Фактически все три трансформатора абсолютно идентичны.

Вводимый кабель чаще всего обладает белым, коричневым или черным окрашиванием; на вторую клемму осуществляется подключение фазного провода, испытывающего силовую нагрузку. Выводы обмотки 2, подключаемой к электросчетчику, в этом варианте исполнения закрыты прозрачной крышкой и имеют обозначение И1, И2.

Преобразователи применяют при косвенном включении в сеть с большой мощностью, первичная обмотка заменена электрическим проводом. Это относится к трехфазным сетям с силой тока, превышающей А и потребляемой мощностью свыше 60кВт. Перемычки: 1 — 2; 4 — 5; 7 — 8 находятся на клеммах прибора. Конец вторичной обмотки трансформатора соединяется с окончанием токовой обмотки прибора учета.
Подключение трехфазного счетчика через трансформаторы тока.
