Схема и принцип работы электромагнитного реле
Рассмотрим, как устроен этот механизм изнутри.
- В катушке индуктивности находится подвижный стальной якорь.
- Когда на катушку подается напряжение, вокруг нее образуется электромагнитное поле, которое притягивает этот якорь к катушке.
- Частота и время подачи напряжения регулируется электрическим или механическим способом.
Структура прибора состоит из трех основных элементов:
- Воспринимающий или первичный — по сути это обмотка катушки. Здесь импульс преобразуется в электромагнитную силу.
- Замедляющий или промежуточный — стальной якорь с возвратной пружиной и контактами. Здесь исполнительный механизм приводится в рабочее состояние.
- Исполнительный — в этой части контактной группой оказывается непосредственное воздействие на силовое оборудование.
Схемы различных реле времени
Существуют разные варианты исполнения реле времени, схема каждого вида имеет свои особенности. Таймеры можно изготовить самостоятельно. Перед тем как сделать реле времени своими руками, необходимо изучить его устройство. Схемы простых реле времени:
- на транзисторах;
- на микросхемах;
- для выходного питания 220 В.
Опишем каждую из них более подробно.

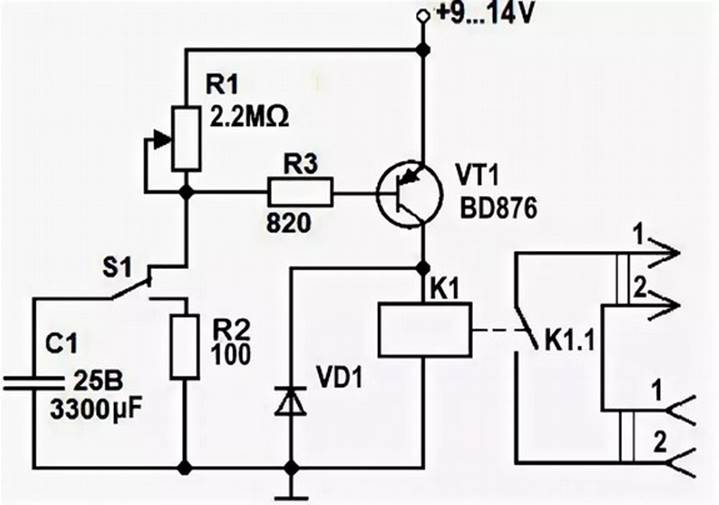

Схема на транзисторах
Необходимые радиодетали:
- Транзистор КТ 3102 (или КТ 315) — 2 шт.
- Конденсатор.
- Резистор номиналом 100 кОм (R1). Также понадобится еще 2 резистора (R2 и R3), сопротивление которых будет подбираться вместе с емкостью в зависимости от времени срабатывания таймера.
- Кнопка.
При подключении схемы к источнику питания начнет заряжаться конденсатор через резисторы R2 и R3 и эммитер транзистора. Последний откроется, поэтому на сопротивлении будет падать напряжение. В результате откроется второй транзистор, что приведет к срабатыванию электромагнитного реле.
При заряде емкости ток будет уменьшаться. Это вызовет снижение эммитерного тока и падения напряжения на сопротивлении до того уровня, которое приведет к закрытию транзисторов и отпускания реле. Чтобы запустить таймер заново, потребуется кратковременное нажатие кнопки, которое вызовет полную разрядку емкости.
Для увеличения временной задержки используют схему на полевом транзисторе с изолированным затвором.
На базе микросхем
Применение микросхем уберет необходимость разряжать конденсатор и подбирать номиналы радиодеталей для выставления необходимого времени срабатывания.
Необходимые электронные компоненты для реле времени на 12 вольт:
- резисторы номиналом 100 Ом, 100 кОм, 510 кОм;
- диод 1N4148;
- емкость на 4700 мкФ и 16 В;
- кнопка;
- микросхема TL 431.
Положительный полюс источника питания должен соединяться с кнопкой, параллельно к которой подключен один контакт реле. Последний также подключается к резистору 100 Ом. С другой стороны резистор соединен с сопротивлениями на 510 и на 100 кОм. Один из выводов последнего идет на микросхему. Второй вывод микросхемы соединен с резистором на 510 кОм, а третий — с диодом. К полупроводниковому устройству подключается второй контакт реле, которое соединено с исполняющим устройством. Отрицательный полюс источника питания связан с сопротивлением на 510 кОм.
Watch this video on YouTube
Под питание на выходе 220 В
Две вышеописанные схемы рассчитаны на напряжение 12 В, т. е. не подходят для мощных нагрузок. Устранить этот недостаток допустимо с помощью магнитного пускателя, установленного на выходе.
Если в качестве нагрузки выступает маломощное устройство (бытовое освещение, вентилятор, трубчатый электрический нагреватель), то можно обойтись без магнитного пускателя. Роль преобразователя напряжения выполнят диодный мост и тиристор. Необходимые детали:
- Диоды, рассчитанные на ток больше 1 А и обратное напряжение не выше 400 В, — 4 шт.
- Тиристор ВТ 151 — 1 шт.
- Емкость на 470 нФ — 1 шт.
- Резисторы: на 4300 кОм — 1шт, на 200 Ом — 1 шт., регулируемый на 1500 Ом — 1 шт.
- Выключатель.
К питанию 220 В подключается контакт диодного моста и выключатель. Второй контакт моста соединен с выключателем. Параллельно к диодному мосту подключается тиристор. Тиристор соединяется с диодом и сопротивлениями на 200, на 1500 Ом. Вторые выводы диода и резистора (200 Ом) идут на конденсатор. Параллельно последнему подключено сопротивление на 4300 кОм. Но необходимо помнить, что данное устройство не используется для мощных нагрузок.
Watch this video on YouTube
Основные виды и принцип работы реле времени
Что такое диодный мост, принцип его работы и схема подключения
Режимы работы, описание характеристик и назначение выводов микросхемы NE555
Как подключить 3 фазный электродвигатель к сети 220 вольт через конденсатор
Что такое делитель напряжения и как его рассчитать?
Описание характеристик, назначение выводов и примеры схем включения линейного стабилизатора напряжения LM317
3 частые ошибки при выборе Р.В.
- Выбирают реле, у которого максимальный или минимальный настраиваемый период отработки приближен к требуемому рабочему. Необходимо чтобы время, которое чаще всего будет отрабатывать устройство, находилось в средней трети.
- Реле не рассчитано на подключенную нагрузку. Перед выбором определите максимальный ток управляемых реле устройств и изучите его характеристики.
- Устройство предназначенное для помещений монтируют под открытым небом. Реле для установки на улице должно иметь класс защиты не ниже IP 68.
Надеемся, эта статья была не только познавательной, но и практически полезной. Отлично если она помогла сделать жилище более удобным и уютным.
Самый простой таймер 12В в домашних условиях
Наиболее простое решение — это реле времени 12 вольт. Такое реле может быть запитано от стандартного блока питания на 12v, каких очень много продается в различных магазинах.

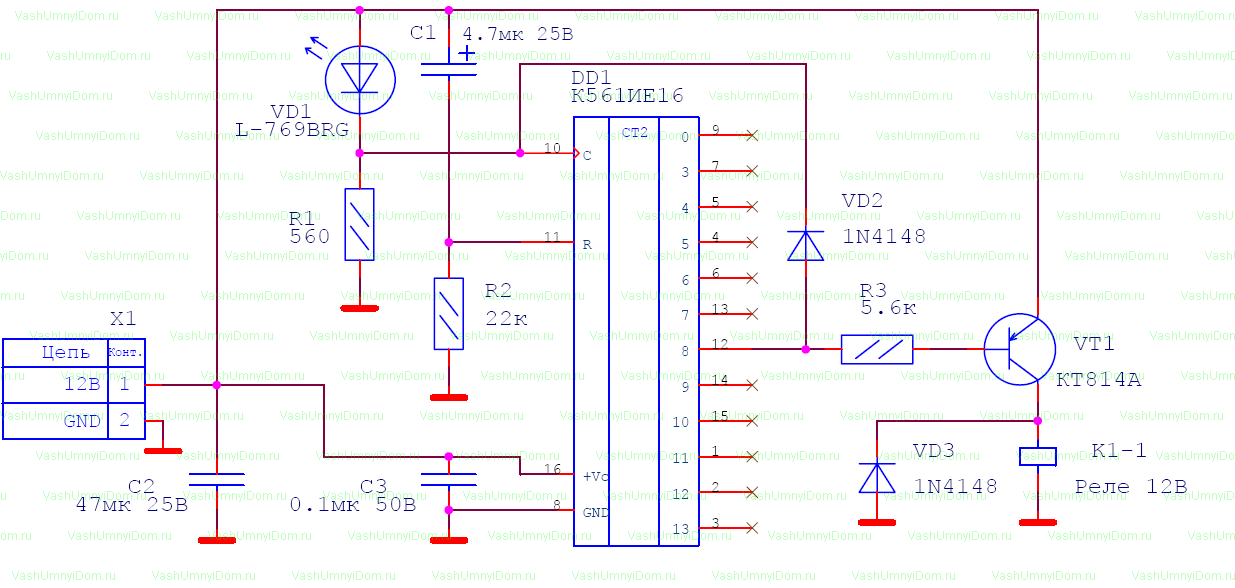

На рисунке ниже приведена схема устройства включения и автоматического выключения осветительной сети, собранная на одном счетчике интегрального типа К561ИЕ16.
Рисунок. Вариант схемы 12v реле, при подаче питания включающего нагрузку на 3 минуты.
Данная схема интересная тем, что в качестве генератора тактирующих импульсов выступает мигающий светодиод VD1. Частота его мерцаний составляет 1,4 Гц. Если светодиод конкретно такой марки найти не удастся, то можно использовать подобный.
Рассмотрим исходное состояние срабатывания, в момент подачи питания 12v. В начальный момент времени конденсатор С1 полностью заряжается через резистор R2. На выводе под №11 появляется лог.1, делающий данный элемент обнуленным.
Транзистор, подсоединенный к выходу интегрального счетчика, открывается и подает напряжение 12В на катушку реле, через силовые контакты которого замыкается цепь включения нагрузки.
Дальнейший принцип действия схемы, работающей на напряжении 12В, состоит в считывании импульсов, поступающих с индикатора VD1 с частотой 1,4 Гц на контакт №10 счетчика DD1. С каждым снижением уровня поступающего сигнала происходит, так сказать, приращение значения счетного элемента.
При поступлении 256 импульса (это равняется 183 секундам или 3 минутам) на контакте №12 появляется лог. 1. Такой сигнал является командой для закрывания транзистора VT1 и прерывания цепи подключения нагрузки, через контактную систему реле.
Одновременно с этим, лог.1 с вывода под №12 поступает через диод VD2 на тактовую ногу C элемента DD1. Этот сигнал блокирует в дальнейшем возможность поступления тактовых импульсов, таймер срабатывать больше не будет, вплоть до пересброса питания 12В.
Исходные параметры для таймера срабатывания задаются разными способами подсоединения транзистора VT1 и диода VD3, указанных на схеме.

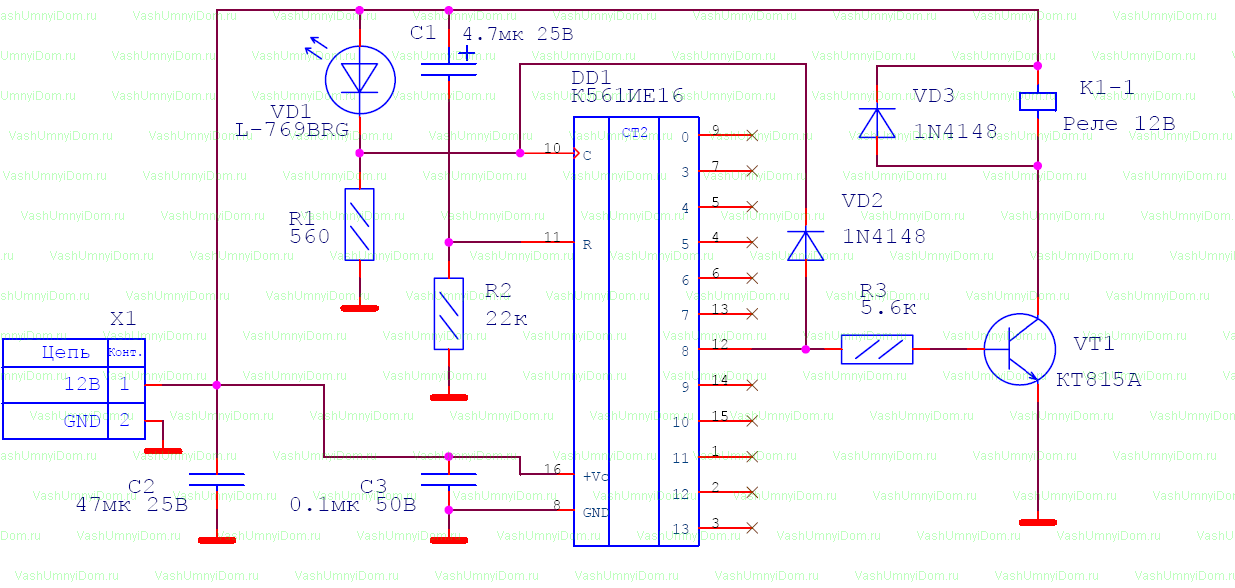

Немного преобразив такое устройство можно сделать схему, имеющую обратный принцип действия. Транзистор КТ814А следует поменять на другой тип — КТ815А, эмиттер подключить к общему проводу, коллектор к первому контакту реле. Второй контакт реле следует подключить к напряжению питания 12В.
Рисунок. Вариант схемы 12v реле, включающего нагрузку через 3 минуты после подачи питания.
Теперь после подачи питания реле будет отключено, а открывающий реле управляющий импульс в виде лог.1 выхода 12 элемента DD1 будет открывать транзистор и подавать на катушку напряжение 12В. После чего, через силовые контакты будет происходить подключение нагрузки к электрической сети.
Данный вариант таймера, функционирующий от напряжения 12В, на отрезке времени 3 минуты будет держать нагрузку в отключенном состоянии, а затем подключит её.
При изготовлении схемы, не забудьте расположить конденсатор ёмкостью 0.1 мкФ, на схеме имеющий обзначение C3 и напряжением 50В как можно ближе к питающим выводам микросхемы, иначе счетчик будет часто сбоить и время выдержки реле будет иногда меньше, чем должно быть.
В частности, это программирование времени выдержки. Применив, к примеру, такой DIP-переключатель как показано на рисунке, вы можете соединить одни контакты переключателей с выходами счетчика DD1, а вторые контакты объединить вместе и подключить к точке соединения элементов VD2 и R3.
Таким образом, с помощью микропереключателей вы сможете программировать время выдержки реле.
Подключение точки соединения элементов VD2 и R3 к различным выходам DD1 изменит время выдержки следующим образом:
| Номер ноги счётчика | Номер разряда счётчика | Время выдержки |
|---|---|---|
| 7 | 3 | 6 сек |
| 5 | 4 | 11 сек |
| 4 | 5 | 23 сек |
| 6 | 6 | 45 сек |
| 13 | 7 | 1.5 мин |
| 12 | 8 | 3 мин |
| 14 | 9 | 6 мин 6 сек |
| 15 | 10 | 12 мин 11 сек |
| 1 | 11 | 24 мин 22 сек |
| 2 | 12 | 48 мин 46 сек |
| 3 | 13 | 1 час 37 мин 32 сек |

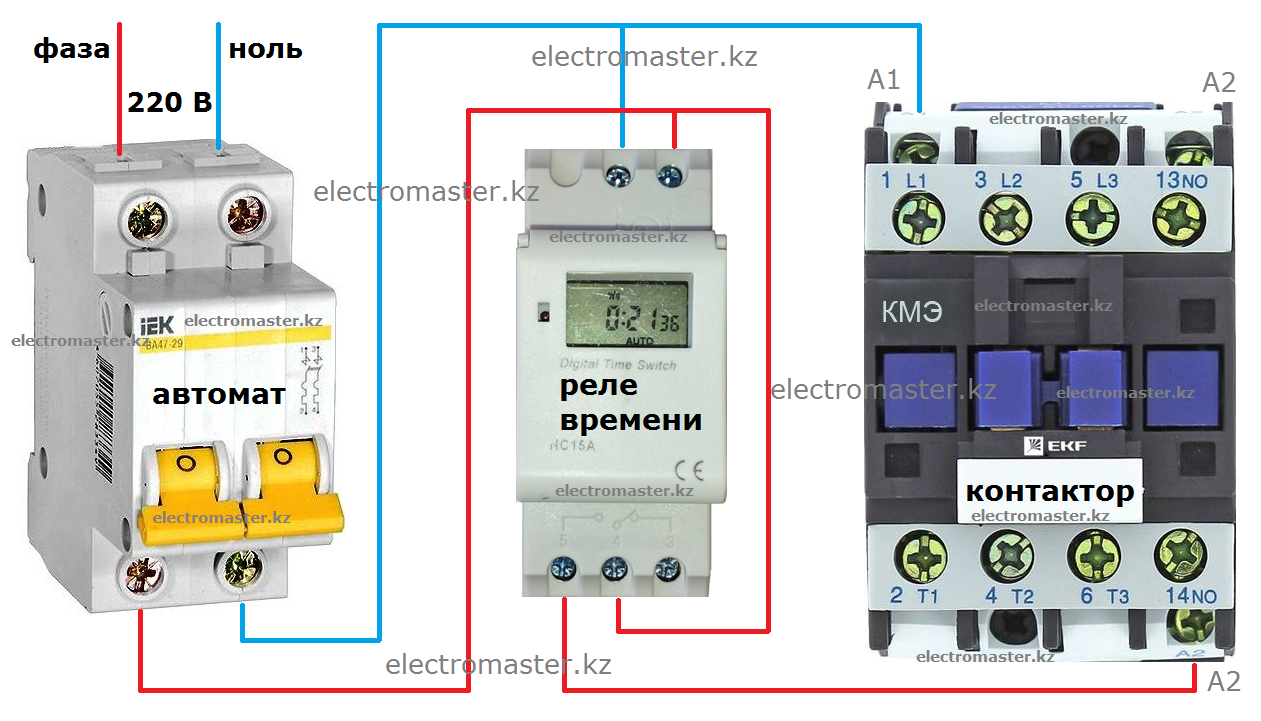

Простая схема подключения
Для начала будет рассмотрена простейшая принципиальная схема реле времени. Первым делом необходимо закрепить устройство на стене, его необходимо расположить в строго вертикальном положении с допуском около 10 градусов.
Также необходимо учитывать, что нормальная работа устройства возможна в диапазоне от -10 до +50 ºС. При этом максимально допустимая влажность должна составлять 80%.
Вы должны убедиться, что устройство надежно закреплено. Также следует отключиться от сети. Только после этого можно приступать к его подключению. Необходимо снять крышку реле и заземлить блок. Затем подключите электрическую сеть к разъемам, как показано на рисунке ниже.
Контакты, которые имеют номера 1 и 2, здесь служат для подачи напряжения от сети 220 В. Для модели таймера, показанной на схеме, питание подается вверху, а контакты предусмотрены внизу устройства для управления включением и выключением.
В этом случае на разрыв назначается фазный проводник, а на нагрузку (в данном случае электрические лампы) подается ноль).
Средний контакт под номером 4 используется для питания одной фазы от электрощита, его можно подключить отдельно с выводами 3 или 5.
Соединение 4-5 нормально разомкнуто (НО), а соединение 3-4 нормально замкнуто (НЗ). (Для тех, кто не понимает слова «норма» — состояние, когда выходное реле не срабатывало, в том числе при отсутствии напряжения питания на выводе 1-2).
Это довольно простое подключение, и с ним справится даже начинающий электрик.
Импульсное реле для установки в распредкоробку
Помимо щитовых вариантов, есть еще и навесные, для установки за подвесной потолок или непосредственно в распредкоробку.
С их помощью можно организовать перевод освещения в своей квартире с одноклавишников на импульсники. Меняете в монтажных коробках выключатели на кнопки и делаете переключения проводов в распаечной коробке.
Вот так выглядит данная схема при подключении импульсного реле, непосредственно в распределительной коробке под потолком.
Схема №3 При этом у вас мало что меняется в электрощитке, а вы получаете отличный вариант управления освещением, аналогичный проходным выключателям.
При подключении в щитовой от стандартного импульсника сразу нескольких светильников, а не одной лампочки, обязательно монтируйте кросс-модуль или клеммники.
Заводить по два, три кабеля на одно реле навряд ли получится (не даст ограничение по толщине провода). Придется их раскидывать по разным колодкам.
Виды реле
Блочные модели
По способу подключения к действующей электросети все релейные устройства подразделяются на следующие классы:
- приборы блочного типа;
- переключатели, встраиваемые непосредственно в электронную схему;
- модульные конструкции.
Устройства блочного типа выполняются в виде монолитного переходника, втыкаемого непосредственно в розетку. Их контакты напрямую подключаются к фазе и нулю коммутируемой цепи. Встраиваемые образцы не нуждаются в стороннем источнике питания, так как работают в составе сложных электронных схем.
Модульные устройства
Модульные реле времени крепятся на дин рейке в распределительном шкафу и подключаются к расположенной рядом нулевой и фазной шине. В соответствии с особенностями конструкции конкретного исполнительного механизма все известные образцы реле имеют следующие исполнения:
- электромагнитного типа;
- приборы, выполненные на основе электронной схемы;
- похожие на заводные механизмы пневматические и электромеханические устройства (последние по внешнему виду напоминают часы).
Цифровое реле задержки отключения нагрузки
По виду механизма, обеспечивающего задержку во времени, эти устройства делятся на следующие классы:
- с электромагнитным замедлением;
- пневматические (компрессорные);
- с часовым (анкерным) замедляющим механизмом;
- моторные системы;
- электронно-механические аналоговые устройства.
Каждый из перечисленных образцов отличается от аналогов своими характеристиками и применяется в конкретных условиях на усмотрение пользователя. Устанавливаемые на дин рейку модульные конструкции могут использоваться в качестве временного реле 220 Вольт для освещения внутридомовых пространств.
Принцип работы реле времени
Реле времени работает по следующему общему принципу:
- При подаче питания на реле времени происходит срабатывание исполнительного механизма — замыкание или размыкание электрической цепи.
- Одновременно запускается отсчет заданного интервала времени с помощью встроенного таймера.
- По истечении установленного времени исполнительный механизм меняет свое состояние на противоположное — размыкает или замыкает цепь.
Таким образом, реле времени выполняет функцию автоматического включения или отключения электрической цепи через задержку, необходимую в технологическом процессе.
В реле времени используются различные механизмы отсчета временных интервалов:
- В электромеханических реле — пружинно-рычажные механизмы, маятники.
- В электронных реле — кварцевые генераторы, микросхемы таймеров.
- В пневматических — воздушный поршень с калиброванным отверстием.
- В моторных — синхронный электродвигатель с редуктором.
Настройка временного интервала осуществляется или механически (поворотом ручки), или электронно с помощью кнопок и дисплея на реле.
Таким образом, все реле времени имеют схожий принцип действия, а отличаются в основном типом таймера. Выбор конкретного типа реле зависит от требований к точности, диапазону установки времени, условиям эксплуатации.
Кратко о назначении
Как известно, при снижении напряжения питания асинхронных двигателей уменьшается уровень магнитного потока, а, следовательно, и крутящего момента. При этом увеличивается потребление тока, ведущее к снижению уровня напряжения в электросети, что отражается на работе других устройств, подключенных к ней.
Помимо этого не следует забывать о стартовых токах, образующихся при запуске двигателей
ЗМН производит отключение менее важного оборудования, чтобы обеспечить процесс самозапуска ответственных двигателей, при восстановлении параметров электросети. Если автозапуск ответственных электродвигателей не отвечает нормам ТБ или не предполагается условиями техпроцесса, то реле минимального напряжения устанавливается и на это оборудование. Когда параметры сети не соответствуют минимальному напряжению, то ЗМН производит отключение оборудования и/или подает соответствующий сигнал системе управления или оператору, это может происходить в следующих случаях:
Когда параметры сети не соответствуют минимальному напряжению, то ЗМН производит отключение оборудования и/или подает соответствующий сигнал системе управления или оператору, это может происходить в следующих случаях:
- При фазном или межфазном коротком замыкании. В этом случае происходит резкое превышение номинального тока, что провоцирует падение напряжения ниже допустимого уровня. Если срабатывают при этом токовые реле, то произойдет полное исчезновение напряжения.
- Существенное превышение номинальной мощности, что также приводит к падению в питающих цепях напряжения.
Защита производит отключение питания оборудования, не относящегося к категории высокой важности. Это позволяет произвести нормальный автозапуск ответственных электромашин при высоких пусковых токах, в противном случае может произойти ложное срабатывание релейных защит
РВ с задержкой выключения 220в с 3 лучших устройства с алиэкспресс
Покупка реле на портале алиэкспресс экономит деньги. Мы приводим три лучших устройства на этом сервисе.
| Номер в рейтинге | Название | Плюсы | Недостатки |
| Первый | Digital LED Display Time Delay Relay Module Board DC 12V Control Programmable Timer Switch Trigger Cycle Module With Case | Цифрой индикатор, наличие корпуса | Для управления устройствами 220В нужно промежуточное реле |
| Второй | AC 220V H3Y-2 Power On Time Delay Relay Solid State Timer 1.0~30 Min Socket Base | Возможность работать в сети 220 В, удобная настройка | Предельное время задержки 30 мин |
| Третий | Programmable Delay Relay DH48S-S with socket base | Неограниченное время выдержек, наличие корпуса, возможность дистанционной настройки | Цена |
Первый, второй и третий номер в нашем рейтинге реле
Алгоритмы работы, функциональные диаграммы, условные обозначения
Функциональная схема двухканального реле времени
В современных программируемых устройствах предусматривается сложный алгоритм работы, включающий в себя временные паузы и циклически повторяющиеся интервалы. Различают следующие схемы функционирования реле времени:
- простая задержка момента включения;
- после подачи питания нагрузка подключается, но через заданное программой время напряжение с нее снимается;
- то же что и в предыдущем случае, но отключение происходит с некоторой задержкой.
Еще одна схема предполагает более сложный цикличный режим работы устройства. Для его понимания следует уточнить порядок включения и отключения нагрузки. Он выглядит так:
- После подачи питание поступает по назначению лишь спустя некоторый временной промежуток.
- В течение заранее заданного интервала линия остается подключенной к сети.
- Происходит выключение и выдержка паузы, равной ее длительности при подаче питания.
- Нагрузка вновь подключается на то же время, что и в первый раз.
- Последовательность этих действий продолжается вплоть до полного снятия питающего напряжения.
При исследовании алгоритмов срабатывания реле времени и особенностей его применения потребуется ознакомиться с одной из важнейших характеристик прибора, представленной в виде функциональной диаграммы.
Диаграммы срабатывания
Диаграммы работы реле времени
Под этой характеристикой понимаются графические эпюры, описывающие состояние реле времени в различные моменты времени. При знакомстве с ними весь процесс коммутаций представляется в наглядном виде.
Особенно четко различим на диаграммах циклический характер процессов, наблюдаемых при работе устройств по сложному алгоритму. Указанные на них промежутки времени, как правило, задаются самим пользователем. С другой стороны, известны образцы устройств, в которых моменты отключения и подключения нагрузки корректировке не подлежит. Как фиксированный параметр, они обычно указываются в паспорте изделия. Чаще всего – это времязадающие приборы специального назначения, устанавливаемые в защитных цепях промышленных установок.
Обозначения контактов на схемах
Графическое обозначение контактов
При выборе реле времени важно научиться разбираться не только в функциональных диаграммах срабатывания, но и в схеме расположения его рабочих контактов. Среди них выделяются следующие виды контактных групп:
- одна из них в нерабочем положении всегда разомкнута;
- другая группа контактов в нормальных условиях находится в замкнутом состоянии;
- третья разновидность имеет нейтральное положение.
Для понимания характера срабатывания реле на схемах они обозначаются специальными значками в виде полуовалов, отрезков прямых линий и усеченных параллелей.
Разновидности устройства
Основные типы реле времени по технологиям, использованным в их конструкции:

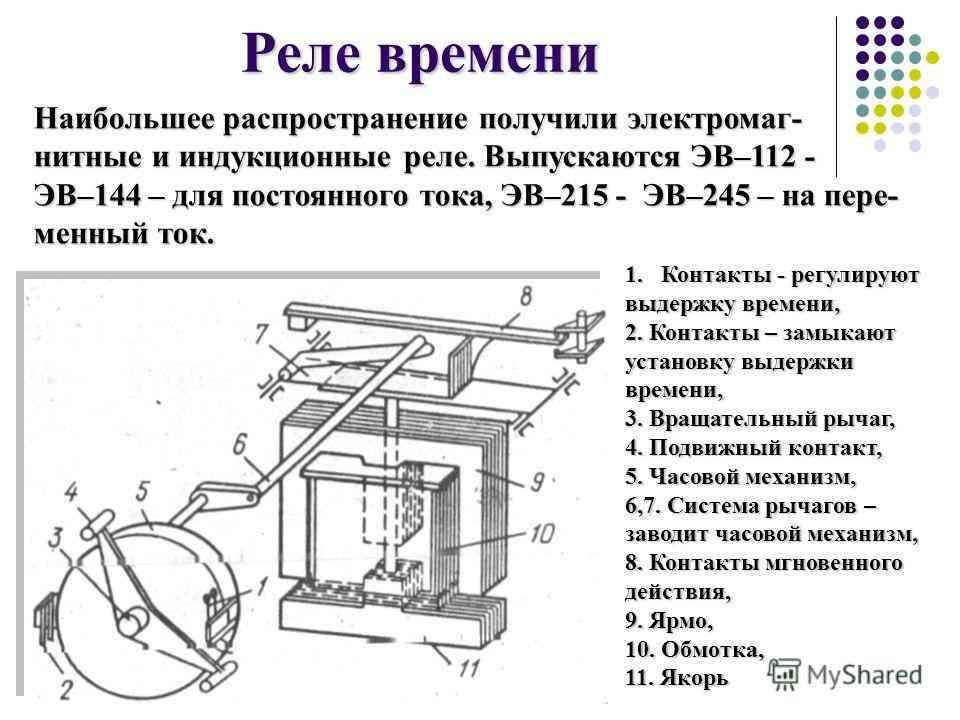

Наиболее надежными и давно используемыми являются часовые или якорные.
Их работа обеспечивается пружинным механизмом, заводимым вручную или автоматически при приложении усилия к устройству.
Отличительной особенностью такого устройства является наличие шкалы механической надстройки, на которой указываются значения, обозначающие время и период включения и выключения линии тока для потребителя.
Блок реле часов
Двигатель.
В чем-то такие реле похожи на якоря, но для часов используется не пружина, а небольшой электродвигатель. От него работает механизм устройства – он обеспечивает вращение всех шестерен редуктора, что переводит замыкающие контакты в состояние «включено» или «разомкнуто».
Сами параметры активации задаются вручную специальными фиксаторами.
Простое моторизованное реле времени

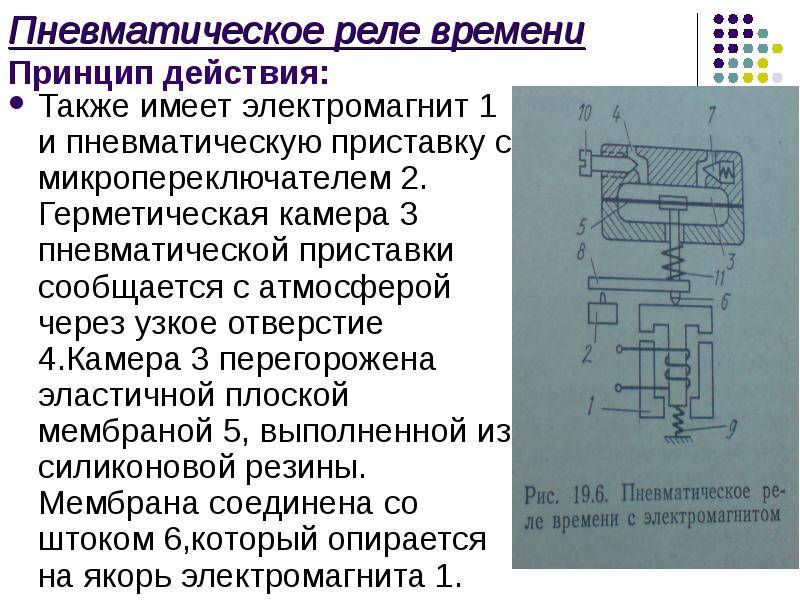

Пневматический или гидравлический.
В основном они используются на производстве, для управления машинами. Торможение механизма переключателя обеспечивается специальным воздушным или жидкостным демпфером, тормозящим толкатель в электромагните, который, в свою очередь, замыкает контакты.
Время срабатывания зависит от объема рабочей жидкости в ограничительной камере. Когда толкатель давит на диафрагму при включенном электромагните, она не прогибается сразу — сначала воздух или жидкость должны выйти из камеры демпфера под ней, и только потом она дойдет до финиша и соединится с клеммами.
Регулировкой скорости выхода рабочей жидкости, и установкой временных интервалов срабатывания пневматических или гидравлических реле.
Блок пневматического реле
Электромагнитный.
Уже ближе к современным и до сих пор часто используемым реле времени. Их принцип работы — электромагнит, который при задании необходимой напряженности поля на магнитопроводе подключается к нему с помощью контактов питания клиентского устройства.
Пауза срабатывания обеспечивается дополнительной катушкой (гильзой), одетой на тот же магнитный якорь, но с обратным протеканием тока. Время действия такого реле основано на действии остаточного магнетизма сердечника, который продолжает создавать поле некоторое время после отключения основной обмотки.
Электромагнитный релейный блок
Электронно.
Условно все они построены на периоде заряда конденсатора, замедление которого задается характеристиками сопротивления нагрузки.
При достижении полной емкости конденсатор перестает пропускать через себя ток, позволяя полупроводнику или ламповому элементу открыться, от чего происходит включение или выключение клиентского устройства. После разрядки конденсатора происходит обратное отключение потребителя.
Устройства на основе таких элементов узнать довольно легко – на их поверхности имеются регуляторы, выполненные либо в виде прорезей под отвертки, либо ручки, управляющие параметрами сопротивления резисторов в цепи.
Схема простого электронного реле
Тренировки мозга.
Реле времени с такой основой используют для своей работы микросхемы, в состав которых входят логические сумматоры, отсчитывающие время в зависимости от количества пройденных циклов задающего генератора.
В момент достижения заданных значений «процессор» устройства подает сигнал на исполнительную схему, которая, в свою очередь, подключает источник питания к потребляющей части. После того, как количество циклов достигает второго значения, установленного устройством, линия прерывается.
Этот класс оборудования легко узнать по наличию цифровых дисплеев и набора клавиш, с помощью которых программируются необходимые параметры.
Схема простого логического реле
Основные виды реле и их назначение
Производители настраивают современные коммутационные устройства таким образом, чтобы срабатывание происходило только при определенных условиях, например, при увеличении силы тока, поступающего на входные клеммы КУ. Ниже мы вкратце рассмотрим основные виды соленоидов и их назначение.
Электромагнитные реле
Электромагнитное реле – это электромеханическое коммутационное устройство, принцип действия которого основан на воздействии магнитного поля, созданного током в статичной обмотке, на якорь. Этот вид КУ разделяется собственно на электромагнитные (нейтральные) устройства, которые реагируют лишь на значение тока, подаваемого на обмотку, и поляризованные, работа которых зависит как от токовой величины, так и от полярности.
Принцип работы электромагнитного соленоида
Используемые в промышленном оборудовании электромагнитные реле находятся на промежуточной позиции между сильноточными устройствами (магнитными пускателями, контакторами и т.д.) и слаботочным оборудованием. Наиболее часто данный вид реле применяется в цепях управления.
Реле переменного тока
Срабатывание этого вида реле, как видно из названия, происходит при подаче на обмотку переменного тока определенной частоты. Данное коммутирующее устройство для переменного тока с контролем перехода фазы через ноль или без такового, представляет собой блок из тиристоров, выпрямительных диодов и управляющих схем. Реле переменного тока могут быть выполнены в виде модулей на основе трансформаторной или оптической развязки. Данные КУ применяются в сетях переменного тока с максимальным напряжением 1,6 кВ и средним током нагрузки до 320 A.
Промежуточное реле 220 В
Иногда работа электросети и приборов не возможна без использования промежуточного реле на 220 В. Обычно КУ данного типа применяется, если необходимо разомкнуть или разомкнуть разнонаправленные контакты цепи. К примеру, если используется осветительный прибор с датчиком движения, то один проводник присоединяется к сенсору, а другой подводит электроэнергию к светильнику.
Реле переменного тока широко применяются в промышленном оборудовании и бытовой технике
Работает это таким образом:
- подача тока на первое коммутационное устройство;
- от контактов первого КУ ток поступает на следующее реле, которое имеет более высокие характеристики, чем у предыдущего и способно выдерживать токи с высокими значениями.
С каждым годом реле становятся эффективней и компактней
Функции малогабаритного реле переменного тока с напряжением 220 В весьма разнообразны и широко используются в качестве вспомогательного устройства в самых различных областях. Данный вид КУ применяется в тех случаях, когда основное реле не справляется со своей задачей или же при большом количестве управляемых сетей которые уже не в состоянии обслужить головное устройство.
Промежуточное коммутационное устройство применяется в промышленном и медицинском оборудовании, транспорте, холодильном оборудовании, телевизорах и прочей бытовой технике.
Реле постоянного тока
Реле постоянного тока делятся на нейтральные и поляризованные. Отличие между ними состоит в том, что поляризованные КУ постоянного тока чувствительны к полярности подаваемого напряжения. Якорь коммутационного устройства меняет направление движения в зависимости от полюсов питания. Нейтральные электромагнитные реле постоянного тока не зависят от полярности напряжения.
Электромагнитные КУ постоянного тока в основном используют, когда нет возможности подключения к электрической сети переменного тока.
Четырехконтактное автомобильное реле
К недостаткам соленоидов постоянного тока относят необходимость использования блока питания и более высокую стоимость в сравнении с КУ переменного тока.
Данное видео демонстрирует схему подключения и объясняет принцип работы 4 контактного реле:
Watch this video on YouTube
Электронное реле
Электронное реле управления в схеме прибора
Разобравшись с тем, что такое токовое реле, рассмотрим электронный тип этого устройства. Конструкция и принцип действия электронных реле практически те же, что и в электромеханических КУ. Однако, для выполнения необходимых функций в электронном устройстве используется полупроводниковый диод. В современных транспортных средствах большинство функций реле и переключателей выполняют электронные релейные блоки управления и на данный момент невозможно полностью от них отказаться. Так, например, блок электронных реле позволяет контролировать расход энергии, величину напряжения на клеммах аккумуляторных батарей, управлять системой освещения и т.д.
Особенности монтажа
Как правило, установку теплового реле производят совместно с магнитным пускателем, который и осуществляет коммутацию и запуск электропривода. Однако существуют также и приборы с возможностью установки как отдельное устройство рядом на монтажной панели или DIN рейке, такие как ТРН и РТТ. Все зависит от наличия нужного номинала в ближайшем магазине, складе или в гараже в «стратегических запасах».
Наличие у теплового реле ТРН только двух входящих подключений не должно вас пугать, поскольку фазы три. Неподключенный провод фазы уходит с пускателя на двигатель, минуя реле. Ток в электродвигателе меняется пропорционально во всех трех фазах, поэтому контролировать достаточно любые две из них. Собранная конструкция, пускатель с теплушкой ТРН будет выгладить так: Или так с РТТ:
Рассмотрим схему из статьи в которой трехфазный двигатель вращается в одну сторону и управление включением осуществляется с одного места двумя кнопками СТОП И ПУСК.
Автомат включен и на верхние клеммы пускателя поступает напряжение. После нажатия на кнопку ПУСК, катушка пускателя А1 и А2 оказывается подключена к сети L2 и L3. В данной схеме используется пускатель с катушкой на 380 вольт, вариант подключения с однофазной катушкой 220 вольт ищите в нашей отдельной статье (ссылка выше).
Катушка включает пускатель и замыкаются дополнительные контакты No(13) и No(14), теперь можно отпустить ПУСК, контактор останется включенным. Данная схема называется «пуск с самоподхватом». Теперь для того чтобы отключить двигатель от сети необходимо обесточить катушку. Проследив по схеме путь тока, видим что это может произойти при нажатии СТОП или размыкании контактов теплового реле (выделен красным прямоугольником).
То есть, при возникновении внештатной ситуации, когда теплушка сработает, она разорвет цепь схемы и снимет пускатель с самоподхвата, обесточив двигатель от сети. При срабатывании данного устройства контроля тока, перед повторным запуском необходимо осмотреть механизм, для выяснения причины возникновения отключения, и не включать до ее устранения. Часто причиной срабатывания является высокая внешняя температура окружающего воздуха, данный момент необходимо учитывать при эксплуатации механизмов и их настройке.
Сфера применения в домашнем хозяйстве тепловых реле не ограничивается только самодельными станками и прочими механизмами. Правильно было бы использовать их в системе контроля тока насоса системы отопления. Специфика работы циркуляционного насоса в том, что на лопастях и улитке образуется известковый налет, который может стать причиной заклинивания мотора и выхода его из строя. Используя приведенные схемы подключения, можно собрать блок контроля и защиты насоса. Достаточно установить в цепи питания нужный номинал теплушки и подключить контакты.
Кроме того будет интересна схема подключения теплового реле через трансформаторы тока, для мощных двигателей, таких как насос системы водополива для дачных поселков или фермерских хозяйств. При установке трансформаторов в цепи питания, учитывается коэффициент трансформации, к примеру 60/5 это при токе через первичную обмотку в 60 ампер, на вторичной обмотке он будет равен 5А. Применение такой схемы позволяет сэкономить на комплектующих, при этом не потеряв в эксплуатационных характеристиках.
Как видно, красным цветом выделены трансформаторы тока, который подключены к реле контроля и амперметру для визуальной наглядности происходящих процессов. Трансформаторы подключены схемой звезда, с одной общей точкой. Такая схема не представляет из себя больших трудностей в реализации, поэтому вы можете самостоятельно ее собрать и подключить к сети.
Напоследок рекомендуем просмотреть видео, в котором наглядно показывается процесс подключения теплового реле к магнитному пускателю для защиты электродвигателя:
Вот и все, что вы должны знать о подключении теплового реле своими руками. Как вы видите, монтаж не представляет особой сложности, главное правильно составить схему подсоединения всех элементов в цепи!
Будет интересно прочитать:
