Как выбрать реле напряжения 220В для частного дома и квартиры

Особенности настройки РКН

Реле напряжения имеют три основные настройки:

• Установка порогового срабатывания по максимальному значению – Umax.
• Установка минимального значения, при котором происходит срабатывание устройства – Umin.
• Установка времени задержки коммутации после нормализации параметров электрической сети.

При установке пороговых значений необходимо соблюдать «золотую середину». Если пороги заданы слишком широко, то потребители могут не получить эффективную защиту. Пороги, заданные слишком жестко, становятся причиной слишком частого срабатывания РКН. Частые включения и выключения негативно влияют на эксплуатационный период как самого реле контроля напряжения, так и подключаемых нагрузок.

Управление настройками реле контроля напряжения может быть электромеханическим или цифровым. В первом случае пороговые значения устанавливаются переменным резистором, расположенным на передней панели, во втором – кнопками с отображением значений на LED-экране.

Некоторые РКН не имеют возможности настройки пороговых значений. Обычно нижний предел равен 170 В, а верхний – 265 В. Пороги определяются в заводских условиях, и изменить их самостоятельно невозможно. Эти приборы стоят дешевле. Но перед покупкой необходимо удостовериться, что такой допустимый диапазон соответствует эксплуатационным условиям.

Общие рекомендации по установке реле контроля напряжения

РКН являются достаточно дорогими устройствами, поэтому при их монтаже необходимо соблюдать несколько условий, среди них:

• Установка перед РКН автоматического выключателя стандартного исполнения, токовая нагрузка которого ниже максимальной токовой нагрузки реле напряжения на 20 %. Эта мера обеспечивает защиту прибора от короткого замыкания.
• Использование в комплексе с реле дополнительных защитных устройств – УЗО и стабилизаторов.
• При стационарной установке – обеспечение доступа для осмотра, обслуживания и параметрирования прибора.

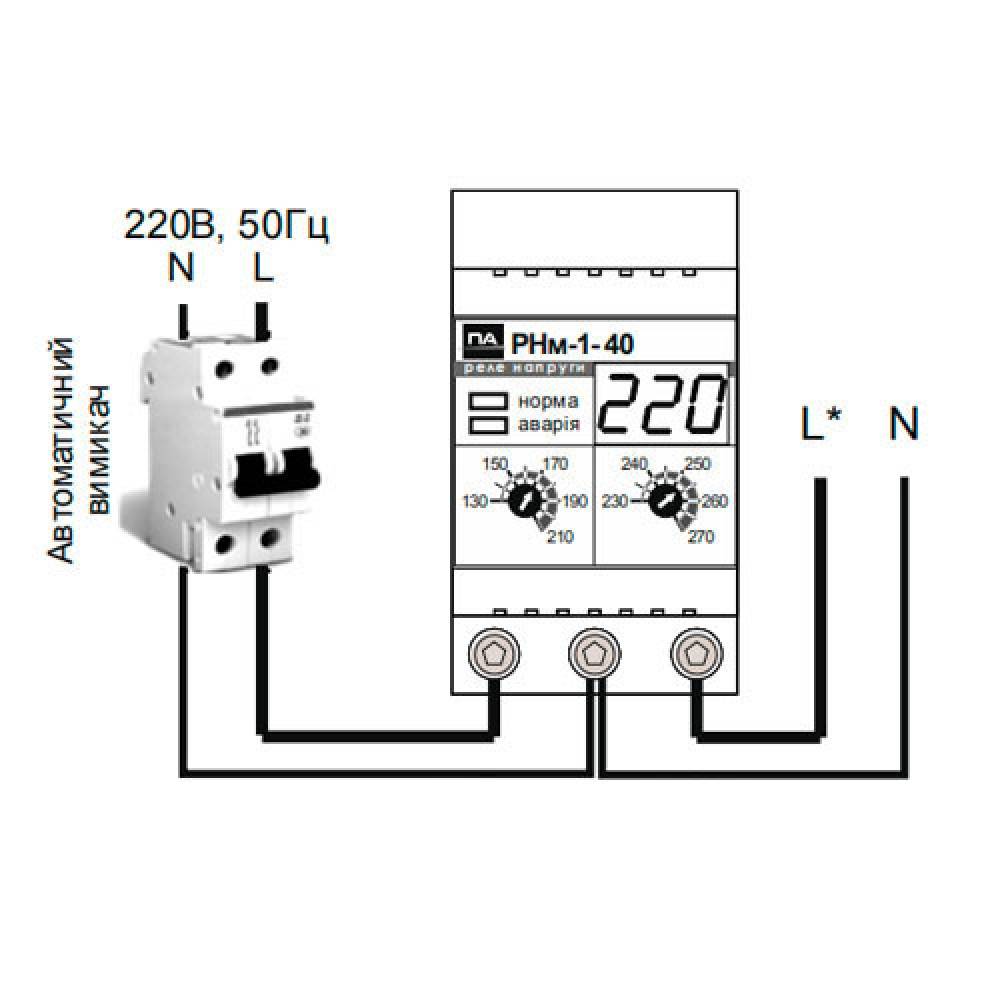

Схемы подключения однофазных реле контроля напряжения

В зависимости от производителя РКН могут иметь разные варианты подключения. Перед тем как подключить реле контроля напряжения необходимо ознакомиться со схемой, указанной в инструкции или на его корпусе.

Однофазные реле обычно подключают в электросеть напрямую, то есть через их контакты протекает рабочий ток электросети. РКН монтируют в разрыве между электрическим счетчиком и группой потребителей. Для защиты от сверхтоков перед ним устанавливают дифавтомат. До прибора учета устанавливают вводный автомат, поэтому проведение монтажных работ при выключенном вводном АВ совершенно безопасно.

Этапы работ:

• Обесточить электросеть с помощью вводного автоматического выключателя. Для контроля отсутствия напряжения используют индикаторную отвертку.
• Установить РКН на DIN-рейку, защелкнуть фиксатор, проверить надежность удерживания прибора.
• Зачистить концы разрыва проводов, идущих от счетчика к нагрузкам.
• Закрепить провода, идущие от прибора учета, на штатных местах в верхней части РКН. Это – «фаза» и «ноль».
• Провод «фаза», идущий к потребителям, закрепляется на штатное место внизу прибора.
• Включить вводный автоматический выключатель и убедиться с помощью индикаторной отвертки, что напряжение поступает на вход реле.
• Включить РКН и выставить пороговые значения и время задержки включения.

Схема подключения трехфазных РКН в электрическую цепь

Трехфазные реле контроля напряжения могут подключаться двумя способами:

• Напрямую. В этом случае потребители в нештатных ситуациях отключаются контактами самого реле.
• Опосредовано. Такая схема подключения предусматривает прохождение рабочего тока через контакты не реле, а управляемого им магнитного пускателя. После магнитного пускателя устанавливаются одно- и трехполюсные автоматы, с помощью которых нагрузки разделяют на группы. Опосредованная схема подключения применяется в случаях обслуживания высокомощных нагрузок.

Проверка работоспособности реле контроля напряжения

Простых домашних способов проверки РКН на исправность не существует. Для того чтобы проверить реле контроля напряжения на работоспособность, в лабораторных условиях создают схему с имитацией нагрузки способом регулирования подаваемого напряжения. Прибор должен срабатывать на установленных пороговых значениях.

Подключение

Относительно подключения самих контактов, возможны два варианта:

• установить реле на вводе питания и подключить его контакты так, что при срабатывании будет отключаться питание всего объекта (квартиры, дома и т.п.);
• использовать реле для защиты только отдельных устройств или их групп (например, холодильник, стиральная, посудомоечная машина и т.п.).

Схема подключения на примере модели РН-111М.

В любом из вариантов применения, мощность выбираемого реле (а если быть более точным – отключающая способность контактов) должна соответствовать выбранному составу оборудования, то есть суммарному току, который будет отключать устройство.

Читайте еще: чем отличается дифференциальный автоматический выключатель от обычного, а так же какой узо выбрать для дома?

УЗМ-51М. Устройство защиты многофункциональное.

В настоящее время УЗМ-51М зарекомендовало себя надежностью и
простотой подключения.

УЗМ-51М рассчитано на ток до 63А, занимает 2 модуля на дин-рейке
(ширина 35 мм).
При стандартном исполнении температура эксплуатации УЗМ от — 20 до +55
градусов, поэтому устанавливать в щите на улице не рекомендую. Есть правда и от
-40 до +55, но такие мне в продаже не встречались, если только обращаться
непосредственно в ЗАО “Меандр”. Максимальная уставка по верхнему
отключению напряжения 290 В, нижний порог срабатывания 100 В. Время повторного
включения задается самостоятельно — это или 10 секунд или 6 минут. Может
использоваться в сетях с любым типом заземления: TN-C, TN-S, TT или TN-C-S.

Схема подключения УЗМ-51М

Меандр производит еще два типа однофазных реле напряжения — это УЗМ-50М и УЗМ-16. Главное отличие
УЗМ-50М от УЗМ-51М, пожалуй только в том, что у последнего, как мы знаем можно
выставить уставку по срабатыванию самостоятельно, а в УЗМ-50М — уставка
“жесткая”, по верхнему пределу напряжения — 265 В, а по нижнему — 170
В.

УЗМ-16 рассчитано на ток 16А, поэтому его ставят только на
отдельный электроприемник. Например, чтобы
не ожидать 6 минут пока включится УЗМ-51, холодильник можно подключить через
УЗМ-16, на котором устанавливают задержку на включение 6 минут,
а на основном УЗМ-51М в 10 секунд.

Я выставляю на УЗМ-51М максимальное (верхнее) значение по
напряжению 250 Вольт, а нижнее значение — 180 Вольт.

Меандр также выпускает трехфазное реле напряжение УЗМ-3-63, как я
уже писал выше, такие реле используют в основном для защиты двигателей.

Хорошая надежная защита от перенапряжений. УЗМ не нужно включать с
контактором, как это обычно делают с другими реле напряжения. Устройство
производится в России. Гарантия на УЗМ 2 года

Что немаловажно, представитель
Меандра присутствует на самом популярном форуме Mastercity, всегда
проконсультирует по продукции, а также внимательно относится к комментариям
пользователей форума, замечания которых в свое время и помогли улучшить
УЗМ-51М

Пример установки УЗМ-51М в трехфазном щите для загородного дома,
где УЗМ установлены в каждую фазу.

Пожалуй
один недостаток в УЗМ-51М относительно других реле напряжения — это отсутствие
индикации напряжения. Но и разница в цене между УЗМ и реле напряжения с
контактором, позволяет купить и поставить вольтметр отдельно.

Популярные модели реле контроля напряжения: настройки, схемы монтажа

Несмотря на довольно обширный список производителей подобного оборудования, в нашей стране популярностью пользуются единицы. Сейчас мы поговорим именно о таких брендах и моделях РКН, которые они производят.

Компания «Меандр» и её реле напряжения «УЗМ 51 М»

С самого начала рассказа о подобном реле уточним, что подобные РКН были сняты с производства. После многочисленных жалоб на новый «УЗМ 51 МД» с защитой от дуги, модель вернули, однако, звание «лучшего РН»устройство успело потерять. На сегодняшний день компания «Меандр» производит множество новых моделей приборов защитной автоматики, однако, все они пока «сыроваты» и до «УЗМ 51 М» никак не дотягивают. Подключить устройство довольно просто: на корпусе расписаны вход/выход и отмечены ноль/фаза. Это можно увидеть на картинке.

Внешний вид «УЗМ 51 М» – чётко видно контакты для подключения входа и выхода питанияРеле напряжения Меандр УЗМ 51 М

Реле контроля напряжения «РН113» от «Новатек»

Это устройство пользователи считают более удобным по причине отсутствия необходимости отдельного приобретения вольтметра. Здесь он установлен на самом РКН. Сквозь тонированную крышку современных пластиковых боксов светящиеся цифры, показывающие напряжение в сети в данный момент времени, видны достаточно чётко. Прибор имеет довольно широкий диапазон настроек – 160-220 В для установки нижнего предела и 230-280 В по верхней планке отключения.

Схема подключения реле напряжения РН113Реле напряжения Новатек РН113

Однофазное реле «ABB» и схема его подключения

Под этим брендом, существующем на российском рынке очень давно, производится множество различных моделей защитных устройств, в том числе и реле контроля напряжения. По причине огромного ассортимента рассмотрим общую схему подключения РКН произведённого под брендом «АВВ».

Схема подключения РКН производства «АВВ»Однофазное реле напряжения ABB

Реле напряжения «Legrand»: существует ли подобная продукция

К сожалению, несмотря на очень широкую линейку производимых электротоваров, фирма «Legrand» не производит реле контроля напряжения. Это вдвойне огорчительно по той причине, что остальные изделия и автоматика этого бренда обладают весьма хорошими характеристиками и отменным качеством. Будем надеяться, что под этой маркой в будущем всё же будет производиться нечто подобное. А пока остаётся выбирать устройства от других производителей.

Реле напряжения Legrand

«Зубр» – реле напряжения родом из Донецка

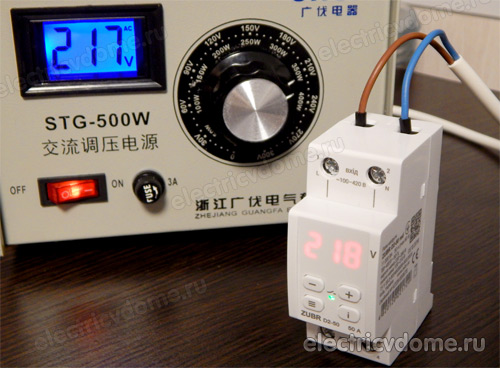

1-фазное реле контроля напряжения «Зубр RBUZ D63t» со встроенным вольтметром ничем не уступает известным европейским брендам. Очень качественное исполнение, долговечность и широкий диапазон настроек – вот причины высокой популярности продукции этого бренда. Нижний предел падения напряжения можно выставить в диапазоне от 120-210 В, а верхний – от 220 до 280 В. При этом, скорость срабатывания при падении ниже установленного предела составляет 1.2 с, а на отключение при скачке выше верхнего порога уходит всего 0.05 с, что позволяет не беспокоиться за сохранность бытовой техники.

Литера «t» в конце маркировки модели говорит о том, что прибор оборудован встроенной термозащитой, что также добавляет плюсов в его копилку. Рассмотрим схему его подключения.

Схема подключения реле контроля напряжения «Зубр»Реле напряжения Зубр

Описание популярных моделей

Схемы подключения и настройки большинства моделей, предлагаемых отечественными производителями, имеют много общего, отличаться могут только деталями.

Приборы под маркой Зубр

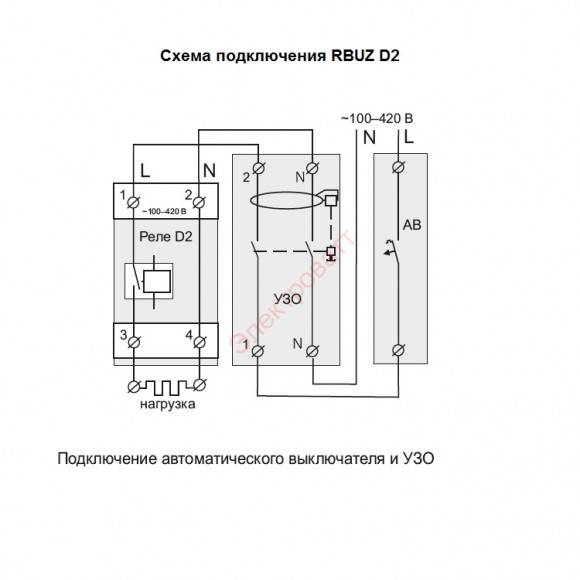

Защитные устройства этой серии включаются схему энергоснабжения двумя способами:

• упрощенное внутреннее подключение;
• совместно с УЗО и защитным автоматом.

В первом случае нагрузка подсоединяется непосредственно к выходу прибора, а во втором цепь контроля замыкается через УЗО и АВ. Такое включение Зубра позволяет защитить линию не только от перепадов напряжения, но и от утечек по току.

Приборы имеют различные варианты исполнений, отличающиеся номинальными токами (25-63 Ампера). Верхний порог срабатывания – от 220 до 280 с шагом 1 Вольт, а его нижнее значение – от 120 до 210-ти Вольт. Время повторного включения в линию варьируется от 3-х до 600 сек. Шаг регулировки – 3 секунды.

Серия РН

РН-111

Модель РН-113 включается после электросчетчика и допускает ручное выставление значений нижнего и верхнего порогов срабатывания, индицируемых на встроенном в лицевую панель дисплее. Прибор способен автоматически подключать питающую сеть при восстановлении ее параметров после сильных скачков напряжения.

Для нормальной работы устройств этой серии необходим запас по мощности не менее 20%.

Помимо предельных значений на индикаторе высвечиваются параметры сети при отключении потребителя, а также время, оставшееся до включения. Номинальный ток составляет 32 Ампера; при желании он может быть увеличен за счет установки магнитного пускателя.

Серия УЗМ

Реле напряжения УЗМ-51М

Прибор УЗМ-51М, устанавливаемый сразу после электросчетчика, рассчитан на номинальный ток до 63-х Ампер и занимает сразу 2 модуля на DIN-рейке. Его стандартная ширина – 35 мм. Максимально выставляемая уставка по верхнему пределу напряжения составляет 290 Вольт. Нижний порог срабатывания по перенапряжению равен 100 Вольтам.

Время повторного включения, задаваемое пользователем вручную, может принимать два фиксированных значения – 10 секунд и 6 минут. Приборы серии УЗМ допускается устанавливать в сетях с любой системой заземления: TN-C, TN-S или TN-C-S.

Приборы от фирмы «DigiTOP»

РКН серии V-protektor используются только для защиты от перепадов напряжения. Они рассчитаны на номинальные токи от 16 до 63 Ампер. Верхний порог срабатывания задается в границах от 210 до 270-ти, а нижний – от 120 до 200 Вольт. Время автоматического восстановления включенного состояния – от 5 до 600 сек. Трехфазный прибор V-protektor 38 рассчитан на максимальный ток не более 10 Ампер.

Устройства марки АВВ

Реле напряжения АВВ

Популярные на рынке реле ABB серии CM позволяют регулировать порог срабатывания в широком диапазоне значений (от 24-х до 240 Вольт – в однофазных и от 320 до 430 Вольт в трехфазных цепях). Время восстановления у большинства моделей составляет от 1 до 30 секунд.

Общие настройки трехфазного реле

Большое значение для дальнейшей работы реле напряжения имеют первоначальные настройки. Порядок их выполнения можно рассмотреть на примере типовой модели VP-380V, представленной на рисунке.

После того как реле подключено к электрической цепи, к нему подается питание. На дисплее будет отражаться вся необходимая информация:

• Мигающие цифры указывают на отсутствие напряжения в сети.
• Если на дисплее появились черточки, это означает изменение чередования фаз или отсутствие какой-то из них.
• Когда параметры электрической сети соответствуют норме, а подключение устройства выполнено правильно, то примерно через 15 секунд контакты №№ 1 и 3 замыкаются, начинается подача питания на катушку контактора и далее – в сеть. То есть прибор уже контролирует состояние всех трех фаз.
• Экран дисплея может мигать очень долго. Это означает, что контактор не включается. Такая ситуация чаще всего возникает из-за ошибки подключения.

Само трехфазное реле напряжения настраивается с помощью двух настроечных кнопок с нанесенными треугольниками, которые расположены справа от экрана. На верхней кнопке треугольник направлен вершиной вверх, а на нижней – вершиной вниз. Чтобы выставить максимальный предел отключения, нажимается верхняя кнопка. В этом положении она удерживается в течение 2-3 секунд. После этого в центральном ряду экрана появится цифра, отображающая заводской уровень. Далее верхнюю кнопку следует нажимать до того момента, пока не установится нужное значение верхнего предела отключения.

Установка нижнего предела осуществляется таким же образом, только в этом случае используется нижняя кнопка. По окончании настройки прибор автоматически перепрограммируется примерно через 10 секунд.

Прочие настройки

В трехфазном реле напряжения имеется много регулировок и настроек. В обеспечении нормальной работы прибора важную роль играет правильная настройка времени повторного отключения.

Справа от дисплея, между кнопками с треугольниками, расположена еще одна кнопка управления и регулировки, с нанесенным значком в виде часов. Ее необходимо нажать и удерживать, после чего на экране появится значение, выставленное заводом-изготовителем. Обычно выставляется временной интервал в 15 секунд.

Важность этой функции проявляется следующим образом. При перепадах напряжения, превышающих предельно допустимые значения, реле выполняет отключение сети. После нормализации напряжения контрольное устройство вновь включает подачу электроэнергии через период времени, указанный в заводских настройках

После нормализации напряжения контрольное устройство вновь включает подачу электроэнергии через период времени, указанный в заводских настройках

Это уже известные 15 секунд. Это значение можно изменить, например, в сторону уменьшения. Эта операция производится путем прокручивания контрольной заводской цифры с помощью верхней или нижней кнопки. Цифра на экране будет соответственно увеличиваться или уменьшаться

После нормализации напряжения контрольное устройство вновь включает подачу электроэнергии через период времени, указанный в заводских настройках. Это уже известные 15 секунд. Это значение можно изменить, например, в сторону уменьшения. Эта операция производится путем прокручивания контрольной заводской цифры с помощью верхней или нижней кнопки. Цифра на экране будет соответственно увеличиваться или уменьшаться.

Так же просто настраивается перекос фаз – интервал между значениями напряжения на разных фазах. Для настройки нужно одновременно нажать две кнопки с треугольниками. На экране появится цифра 50 В, означающая, что подача питания в сеть прекратится при этом значении перекоса фаз. Нужный параметр выставляется верхней или нижней кнопкой в сторону уменьшения или увеличения.

Реле контроля напряжения 3-фазное

Трехфазное УЗО

Схема подключения трехфазного электродвигателя

Подключение трехфазного двигателя к трехфазной сети

Схема реверса трехфазного двигателя

Схема подключения трехфазного счетчика через трансформаторы тока

Как исходно был устроен щиток в подъезде

В щиток (он последний, на 5-м этаже) приходит 3 магистральных фазы, каждая – на свою квартиру. И ноль.

Вот как выглядит этажный щиток в нашей хрущёвке 1979 года постройки:

Этажный щит, кода будет установлено реле напряжения

Состояние нуля в этажном щитке крайне неважнецкое:

Подключение магистрального нуля в этажном щитке

Мой провод в норме, а обгоревший – соседский. Но отгорание вон тех белых «однофазных» нулей не так страшно. Главное – состояние магистрального нуля. Он на фото коричневый, приходит снизу, выглядит нормально. Именно его обрыв очень опасен, причем в любом месте – от подстанции до места его последнего подключения (на фото – черный винт).

Дальше этот ноль подключен к корпусу этажного щитка, то есть, если говорить строго, коричневый провод – это совмещенный PEN проводник, который на фото разделяется на N (белые провода через винтовую клеммы) и PE (выше, прикручен на болт щитка, туда же, куда и желтый провод).

Как правильно выбрать реле контроля напряжения?

Чтобы РКН долго работало и осуществляло необходимые функции без сбоев, необходимо при его выборе проверить следующие моменты:

• Величину мощности реле.
• Есть ли в комплекте дисплей, который упрощает слежение за изменениями сетевого питания.
• Из чего выполнен корпус РКН. Предпочтительнее поликарбонатный корпус, так как, он исключает возможность пожара.
• Какие есть средства борьбы с перегревом.

Цена любой из моделей РКН зависит от страны, где она произведена, дополнительного функционального набора, дизайнерского оформления корпуса. Стоимость реле отечественного производства меньше, поскольку отсутствуют наценки за транспортировку. Цена также зависит от того, где будет установлен прибор. Недорогими являются реле, предназначенные для подключения прямо к розетке (переходнику/адаптеру) или встраиваемые в удлинитель. Реечные устройства контроля напряжения считаются самыми дорогими.

Настройка реле напряжения

При необходимости параметры реле напряжения настраиваются исходя из конкретной ситуации. Все устройства такого типа регулируются похожим способом. Подробно то, как настроить реле напряжения, описывается в паспорте устройства, для примера можно рассмотреть РН фирмы ZURB D2.

Сразу после включения на табло появляется величина питающего напряжения и обратный отсчёт времени до включения.

После завершения выдержки электронная схема реле производит проверку параметров сети и подаёт питание в линию. При этом на передней панели загорается зелёный светодиод.

Значения уставок прибора можно посмотреть, нажимая кнопки управления:

• максимальное напряжение “+” (по умолчанию 242В);
• минимальное “-” (по умолчанию 198В).

Изменить эти параметры можно этими же кнопками:

• 1. при первом нажатии на кнопку на табло начинает мигать установленное значение;
• 2. повторное нажатие даёт возможность изменить уставку;
• 3. кнопками “+” и “-” выставляется желаемое значение параметра;
• 4. через 5 секунд бездействия реле возвращается в рабочий режим.

Аналогично настраиваются и другие параметры. Выбор необходимого пункта меню производится кнопкой “≡”. Расшифровка значения производится кнопкой “і”.

Задержка включения нагрузки

Настройка выдержки времени повторного включения производится однократным нажатием кнопки “≡”. На дисплее должна начать мигать надпись “ton”. Нажатием кнопок “+” и “-” выставляется желаемое значение параметра. Заводское значение задержки составляет 3 секунды. Ход обратного отсчёта отображается на дисплее:

• в крайнем правом числе есть мигающая точка;
• при оставшемся времени менее 100 секунд видно оставшееся до включения время “t74”, “t73”, “t72” …;
•  если время больше 100 или меньше 3 секунд, то прибор показывает напряжение сети
• при отключении устройства из-за повышения напряжения выше допустимого, то 1,5 секунды отображается максимальное напряжение, затем 1,5 сек текущее, после чего начинается показ оставшегося до включения времени.

Задержка перед повторным включением необходима для стабилизации параметров сети.

Разбираемся в реле напряжения на 40 А

Вольт контроллер, как говорят специалисты на реле, используется для защиты больших домов, а также промышленных комплексов. Изучать принципы действия необходимо на примере, мы выбрали в качестве такового прибор на 40 А.

Это устройство, предназначенное для защиты электросети, также необходимо как и автомат, но имеет несколько иное предназначение, а именно отслеживание текущего напряжения. Случайные перенапряжения принято считать основной причиной выхода из рабочего состояния дорогого оборудования, чувствительного к помехам сети. Ремонт поврежденной техники обходится хозяину недешево, ведь поломки по причине напряжения не включены в перечень гарантийных случаев.

Такие скачки крайне непродолжительны, всего доли секунд (максимум несколько секунд) до момента срабатывания защитного механизма подстанции. Этого короткого временного промежутка достаточно, чтобы выпалить всю технику. Чтобы представить проблему глобально, взгляните на свои розетки, сколько приборов включено в данный момент? Большинство из них «сгорит» при перепаде без реле напряжения.

Конструктивные особенности реле

Наружная конструкция

Рассматривать конструкцию лучше на живом рабочем примере. Мы выбрали 40 А реле РН-104, выпущенное Новатек Электро. Корпус, как и у большинства других приборов, предназначен для крепления на DIN рейку. Передняя панель имеет индикатор из трех сегментов, по которым можно определить, что в данный момент происходит с электросетью. Прибор имеет три регулятора и столько же клемм, являясь, при этом одним из простейших представителей своего класса электротехнических приборов.

Алгоритм подключения прибора выглядит так:

1. Подключается фаза от автомата.
2. Подключается ноль или второй автомат.
3. Подключается потребление или автоматы.

Выбор во втором и третьем пункте зависит от особенностей целевой электросети и того, строите ли вы сеть с нуля или улучшаете готовую. Подключение производится по краткой схеме отображенной на боку прибора.

Внутренняя конструкция

Если прибор разобрать, вы убедитесь, что конструкция не столь замысловата. По прибору без крышки можно кое-что понять о его сборке. Так, тонкая аккуратная пайка подскажет нам, что процесс обошелся без человеческого участия. Рекомендуем подбирать приборы, произведенные на предприятиях, где человек участвует лишь в тестовом этапе, а остальное делает производственная линия. Тогда процент потенциального брака заметно минимизируется.

По сути, данное реле являет собой две платы: силовую и управляющую. Первая представляет большое реле на 40 А, что позволяет работать прибору с нагрузками до 9 кВт. Его выводы припаяны к медным поводкам, выводящим соединение на винтовые клеммы.

Настройка реле

Производитель пошел навстречу клиенту и запрограммировал основные функции в форме вариативного меню:

• время реактивизации;
• нижний порог;
• верхний порог.

В данном случае настройка всех параметров производится потенциометром, который просто нужно покрутить и выставить цифру на индикаторе. Полноценные дисплейные индикаторы встречаются лишь на дорогих моделях, а небольшие цифровые установлены почти на все. Самой идеальной настройкой, считаются следующая:

• АПВ — 180 сек;
• нижний порог — 190;
• верхний порог — 245.

В данном приборе есть полезная функция гистерезиса в 5 вольт: при близких к пороговому значениях прибор не включается. Это помогает избавится от непрерывных отключений/включений, когда напряжение в сети колеблется на грани допустимого. В этом случае прибор вводит дополнительный «интеллектуальный» порог и не подключается до нормализации ситуации. Наличие данного функционала стоит уточнять для каждой модели отдельно. Мы считаем, что он очень полезен, потому стоит о нем позаботиться.

Также в качественном реле присутствует механизм контроля плавной просадки сети. Это происходит в момент включения крупных потребителей, вроде утюга, микроволновки, кондиционера. Электросеть квартиры в этот момент просаживается на 50 — 60 процентов, после чего так же плавно восстанавливается, процедура занимает от 8 до 12 сек. Умный прибор умеет распознавать такие моменты и не отключать сеть после включения чайника.

Описание популярных моделей

Реле напряжения автоматическое РНА-1М

Основные характеристики:

• Номинальное напряжение: 220 В;
• Диапазон регулирования: 170-250 В;
• Ток нагрузки: до 16 А;
• Габариты: 60х35х65 мм.

Данная модель обладает надежной схемой защиты от перегрузок и короткого замыкания, а также имеет возможность ручной настройки параметров.

Реле напряжения РНУ-1М

Основные характеристики:

• Номинальное напряжение: 220 В;
• Диапазон регулирования: 170-250 В;
• Ток нагрузки: до 16 А;
• Габариты: 60х35х56 мм.

Эта модель имеет компактный размер и обеспечивает стабильную работу электроприборов в диапазоне напряжения от 170 до 250 В.

Реле напряжения РНП-0.1-220

Основные характеристики:

• Номинальное напряжение: 220 В;
• Диапазон регулирования: 183-242 В;
• Ток нагрузки: до 10 А;
• Габариты: 60х45х89 мм.

Эта модель обеспечивает точность регулирования напряжения до 1%. Она также имеет защиту от короткого замыкания и перегрузок.

Функционал реле

Реле фазного контроля (РКФ) создано для защиты промышленного и бытового электрооборудования от ненормальных режимов работы питающей сети. Устройство контролируют такие параметры как:

• наличие всех 3 питающих фаз;
• угол сдвига между фазами;
• симметричность напряжений;
• величина напряжения в каждой фазе в отдельности.

Распространенная сфера применения прибора — это защита асинхронных электрических двигателей. Они неспособны работать от 2 фаз. В таком режиме двигатели быстро выходят из строя. С помощью реле контроля реализуется схема, отключающая мотор при пропаже одной из фаз.

Выводы и полезное видео по теме

Этот ролик показывает, как и на базе каких электронных компонентов можно сделать твердотельное реле. Автор доходчиво рассказывает обо всех деталях практики изготовления, с какими он столкнулся лично в процессе производства электронного коммутатора:

Видео о проблеме, с которой можно столкнуться после приобретения однофазного ТТР у продавцов из Китая. Попутно проводит своеобразный обзор устройства прибора коммутации:

Самостоятельное изготовление твердотельных реле – вполне возможное решение, но применительно к изделиям под низковольтную нагрузку, потребляющую относительно малую мощность.

Более мощные и высоковольтные приборы сделать своими руками сложно. Да и обойдётся эта затея по финансам в такую же сумму, какой оценивается заводской экземпляр. Так что в случае надобности проще купить готовый прибор промышленного изготовления.

Если у вас появились вопросы по сборке твердотельного реле, пожалуйста, задайте их в блоке с комментариями, а мы постараемся дать на них предельно понятный ответ. Там же можно поделиться опытом самостоятельного изготовления реле или сообщить ценную информацию по теме статьи.
