Виды распределительных коробок
Эти электротехнические устройства, кроме того, что изготавливаются из разных материалов, различаются между собой и по виду защиты. Обычная распределительная коробка для электропроводки снабжена крышкой без прокладки, а отверстия для вывода проводов имеют резиновое уплотнение. Для пыльных помещений используют пылезащитный вид коробок. Щитки, имеющие резиновые прокладки на крышках, применяются там, где присутствует высокая влажность. Распределительная огнестойкая коробка нужна в местах проведения сварочных работ. Различаются устройства и по методу установки.
Накладная распределительная коробка
Такой электротехнический короб устанавливают на поверхности стены. Накладная коробка для скрытия проводов удобна тем, что можно при необходимости быстро найти то место, где соединяются кабеля. Такой вариант установки используют на промышленных предприятиях и в офисах, то есть в тех местах, где имеется большое количество потребителей электроэнергии. В частном хозяйстве распределительная накладная коробка может устанавливаться в подсобном помещении.
Внутренняя распределительная коробка
В квартирах и домах монтируется скрытая проводка, при которой кабеля укладываются в специальные каналы и скрываются штукатуркой. Скрытая распределительная коробка устанавливается в заранее подготовленное углубление в стене и от нее прокладываются штробы для проводов. При этом она может монтироваться как в сплошную кирпичную или бетонную стену, так и в пустотелую (гипсокартонную) перегородку.
Распределительная коробка
Провода от электрощита распределяются по отдельным помещениям квартиры или дома. Причем в каждой комнате обычно имеется не одна, а несколько точек подключения (розетки и выключатели). Для стандартизации стыковки проводников и концентрации их в одном месте применяются распределительные коробки (другие их названия: «распаечные» или «разветвительные»). В коробках сосредоточены кабели от всех потребляющих устройств.
Чтобы в процессе следующего ремонта не искать проводку, ее прокладывают по определенным правилам, которые прописаны в ПУЭ — Правила Устройства Электроустановок.
Правила устройства электропроводки
Одна из рекомендаций — проводить все соединения и ответвления проводов в распределительной коробке. Потому провода пускают по верху стены, на расстоянии 15 см от уровня потолка. Дойдя до места ответвления, кабель опускаются вертикально вниз. В месте ответвления устанавливается распределительная коробка. В ней и происходит соединение всех проводов по требуемой схеме.
По типу установки распредкоробки бывают внутренние (для скрытого монтажа) и наружные. Под внутренние в стене делают отверстие, в которое встраивается коробка. При таком монтаже крышка находится на одном уровне с отделочным материалом. Иногда в процессе ремонта ее закрывают отделочными материалами. Однако такой монтаж возможен не всегда: толщина стен или отделки не позволяет. Тогда используется коробка для наружного монтажа, которая крепится непосредственно на поверхность стены.

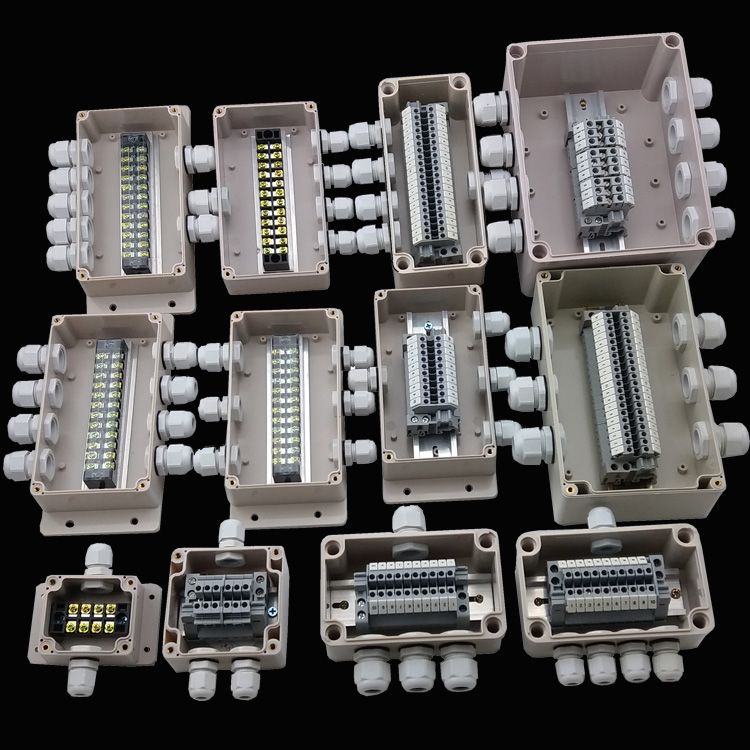

Некоторые формы распределительных коробок
По форме распредкоробка может быть круглой или прямоугольной. Выводов обычно четыре, но может быть и больше. Выводы имеют резьбу или штуцера, к которым удобно крепить гофрошланг. Ведь именно в гофрошланг или пластиковую трубу удобнее укладывать провода. В этом случае заменить поврежденный кабель будет очень просто. Сначала отсоединить его в распределительной коробке, потом от потребителя (розетки или выключателя), потянуть и вытащить. На его место затянуть новый. Если же проложить по старинке — в штробу, которую потом замазать штукатуркой — для замены кабеля придется долбить стену. Так что это та рекомендация ПУЭ, к которой однозначно стоит прислушаться.
Что вообще дают распределительные коробки:
- Повышенная ремонтопригодность системы электроснабжения. Так как все соединения доступны, легко определить участок повреждения. Если проводники уложены в кабельные каналы (гофрошланги или трубы), легкой будет и замена поврежденного участка.
- Большая часть проблем с электрикой возникает в соединениях, а в таком варианте монтажа их можно периодически осматривать.
- Установка распределительных коробок повышает уровень пожарной безопасности: все потенциально опасные места находятся в определенных местах.
- Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток.
Техника монтажа распределительного короба
Если учесть все правила и нюансы, выходит, что распределители считаются самым легким устройством по установке, несмотря на его важность в целостности энергосистемы. Для достойного и качественного монтажа, придется воспользоваться несколькими приемами, на основе которых держится алгоритм работы
Вводное подключение совершается в конце всех работ по монтажу и подсоединяется в счетчике.
Старайтесь в соединении проводников не использовать метод скрутки, так как в нынешних условиях для человека это небезопасно. Если ваша коробка не снабжена клеммами, их лучше купить самостоятельно.
https://youtube.com/watch?v=pCCV7mVROjo
Сжим
Зажимной метод самый доступный из способов соединения проводов. Его принцип довольно прост, токопроводящие жилы кабелей или проводов, стягиваются, сжимаются, друг с другом, с помощью различного рода соединителей (винтовых, пружинных и т.д.). Самым ярким представителем этого способа соединения проводов являются клеммы.
Клеммы, для соединения жил при монтаже электропроводки, чаще всего бывают или винтовыми – где провода стягиваются в общей колодке винтами, или самозажимными — в которых жилы проводов зажимаются между подпружиненных пластин.
Винтовые клеммы, чаще всего используются для подключения электрооборудования, при соединении кабелей в распределительных коробках их не применяют. Одним из главных недостатков винтового соединения, является то, что со временем контакт ослабевает и винт необходимо затягивать. Если этого не делать место соединения начнет греться и в результате это может стать причиной возгорания либо нестабильной работы электросети.

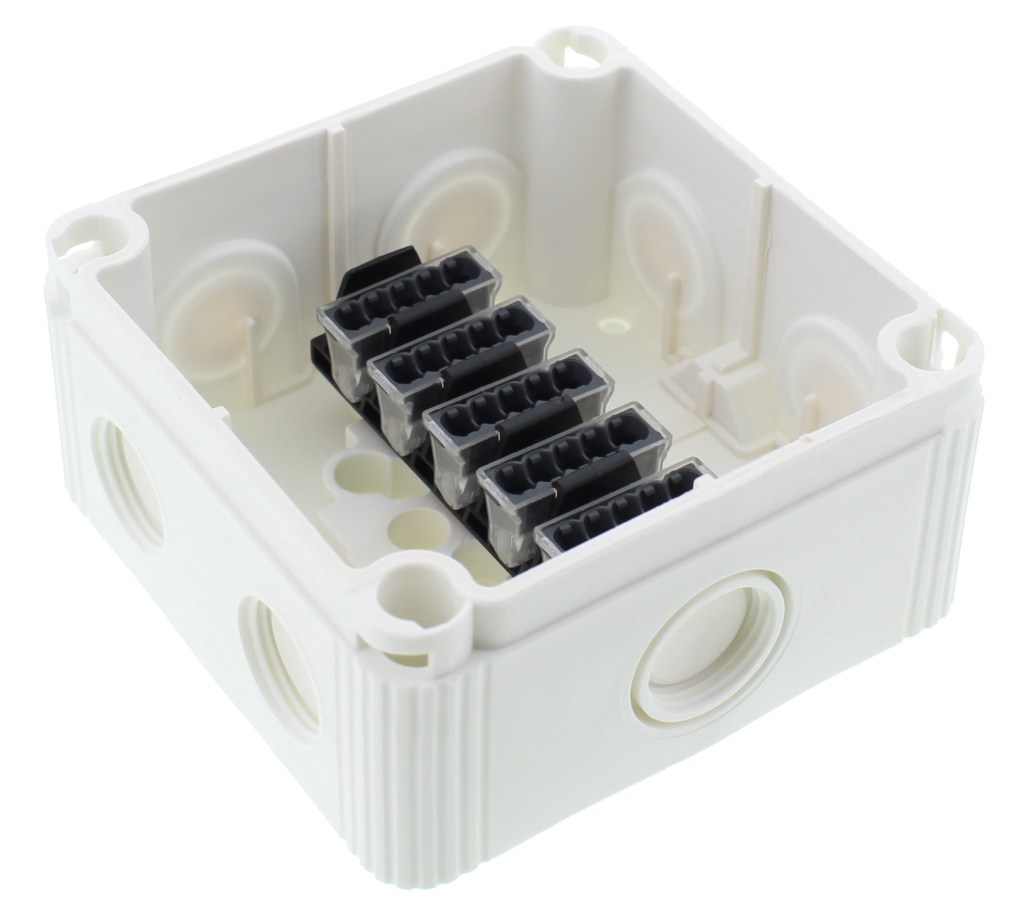

Самозажимные клеммы, на основе плоскопружинного зажима (крепеж под пружинящими пластинами), идеально подходят для соединения жил кабелей или проводов при монтаже электропроводки. Для того, чтобы соединить провода, достаточно поместить оголенные жилы в разъемы клемм, где они автоматически зафиксируются и будут связаны между собой через токопроводящий материал внутреннего механизма клеммы.
И хотя такое соединение получается не таким надежным как при сварке, используется оно при монтаже электропроводки очень часто. В первую очередь из-за простоты и быстроты монтажа. Достаточно только снимать изоляцию с жил кабелей и помещать их в клеммы.
Главным же недостатком такого способа соединения, является необходимость покупки качественных самозажимных клемм. Кроме того, довольно неоднозначно проявляют себя такие соединения во многих экстремальных ситуациях, которые, к сожалению, могут возникнуть в процессе эксплуатации электросети.
Опытные электромонтажники, стараются использовать самозажимные клеммы лишь на группы освещения, а соединения кабелей идущих, например, на розетки выполняют сваркой.
Если вы решили делать проводку в квартире своими руками, то соединение самозажимными клеммами для вас будет самым предпочтительным вариантом. Главное, это использовать клеммы, специально предназначенные для коммутации силовых цепей и рассчитанных на это. Еще одним плюсом является то, что такие соединения нет необходимости дополнительно изолировать, что так же очень сильно экономит время.
Еще есть клеммы с рычажковым зажимом, в них фиксация жилы происходить при закрытии рычага, а при его открытии она снова освобождается. Такую клемму можно использовать многократно, но они достаточно объемные и дорогие, поэтому используются при соединениях в распределительных коробках редко. Главное их преимущество над самозажимными клеммами – возможность соединять многопроволочные провода, без дополнительной подготовки жил.
Графические обозначения в электрических схемах
В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:
- ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
- ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
- ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».
Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.
Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.
Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).
Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:
с использованием девяти функциональных признаков:
| Наименование | Изображение |
| 1. Функция контактора | |
| 2. Функция выключателя | |
| 3. Функция разъединителя | |
| 4. Функция выключателя-разъединителя | |
| 5. Автоматическое срабатывание | |
| 6. Функция путевого или концевого выключателя | |
| 7. Самовозврат | |
| 8. Отсутствие самовозврата | |
| 9. Дугогашение | |
| Примечание: Обозначения, приведенные в пп. 1 — 4, 7 — 9, помещают на неподвижных контактах, а обозначения в пп. 5 и 6 — на подвижных контактах. |
Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:
| Наименование | Изображение |
| Автоматический выключатель (автомат) | |
| Выключатель нагрузки (рубильник) | |
| Контакт контактора | |
| Тепловое реле | |
| УЗО | |
| Дифференциальный автомат | |
| Предохранитель | |
| Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле) | |
| Выключатель нагрузки с предохранителем (рубильник с предохранителем) | |
| Трансформатор тока | |
| Трансформатор напряжения | |
| Счетчик электрической энергии | |
| Частотный преобразователь | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс) | |
| Контакт замыкающий с замедлением, действующим при срабатывании | |
| Контакт замыкающий с замедлением, действующим при возврате | |
| Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
| Контакт размыкающий с замедлением, действующим при срабатывании | |
| Контакт размыкающий с замедлением, действующим при возврате | |
| Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
| Катушка контактора, общее обозначение катушки реле | |
| Катушка импульсного реле | |
| Катушка фотореле | |
| Катушка реле времени | |
| Мотор-привод | |
| Лампа осветительная, световая индикация (лампочка) | |
| Нагревательный элемент | |
| Разъемное соединение (розетка): гнездо штырь | |
| Разрядник | |
| Ограничитель перенапряжения (ОПН), варистор | |
| Разборное соединение (клемма) | |
| Амперметр | |
| Вольтметр | |
| Ваттметр | |
| Частотометр |
Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.
| Наименование | Изображение |
| Линия электрической связи, провода, кабели, шины, линия групповой связи | |
| Защитный проводник (PE) допускается изображать штрихпунктирной линией | |
| Графическое разветвление (слияние) линий групповой связи | |
| Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных | |
| Линия электрической связи с одним ответвлением | |
| Линия электрической связи с двумя ответвлениями | |
| Шина (если необходимо графически отделить от изображения линии электрической связи) | |
| Ответвление шины | |
| Шины, графически пересекающиеся и электрически не соединенные | |
| Отводы (отпайки) от шины |
Чем соединять провода в распределительной коробке?
В распределительной коробке провода соединяют с использованием специальных средств для обеспечения надежного и безопасного контакта. Вот несколько распространенных способов соединения проводов в распределительной коробке:
Соединительные клеммы (винтовые клеммы): Это один из наиболее распространенных способов. Провода вставляются в соответствующие отверстия на клемме, затем винтом фиксируются. Соединение обеспечивает хороший контакт и может легко разъединяться при необходимости.
Терминалы (скобки): Терминалы – это специальные металлические скобы, которые позволяют соединять провода без использования инструментов. Просто вставьте провода в терминал и нажмите на защелку, чтобы фиксировать соединение.
Соединительные клипсы: Клипсы позволяют быстро и легко соединять провода без использования инструментов. Просто вставьте провода в клипсу, чтобы создать контакт.
Изолированные пайки: Если необходимо создать более надежное и постоянное соединение, вы можете использовать пайку. Пайка обеспечивает электрический и механический контакт между проводами.
-
Поджимные зажимы: Поджимные зажимы позволяют соединять провода с помощью зажимных механизмов, создавая надежное соединение без необходимости обнажения проводов.
Удлинители (втулки): В случае, если в распределительной коробке не хватает места для соединения множества проводов, можно использовать специальные металлические втулки, которые удлиняют зоны соединения.
Важно следовать стандартам электробезопасности и рекомендациям производителя при выборе и использовании средств для соединения проводов. Если вы не уверены в своих навыках, лучше обратиться к опытному электрику для выполнения соединений проводов в распределительной коробке
Алгоритм выбора распредкоробки
Месторасположение устройства — первый критерий его выбора. Маркировки укажут на подходящие условия эксплуатации. Распространены виды климатического исполнения: У1, У2, У3, где У — использование в умеренном климате, 1 — уличный вариант, 2 — располагаемый под навесом, 3 — в помещениях.
Уровень защиты IP**. В сухих помещениях достаточно показателя IP20, условия повышенной влажности и открытые пространства потребуют IP44, IP55, IP65.
Материал выполнения корпуса: алюминий, сталь или огнеупорный пластик. Толстостенные короба из стали размещаются на производственных объектах, в местах с повышенным риском пожаров. В жилых и административных помещениях чаще встречаются модели из полимеров. Исключение составляют деревянные дома, в которых обязательны к установке металлические боксы.

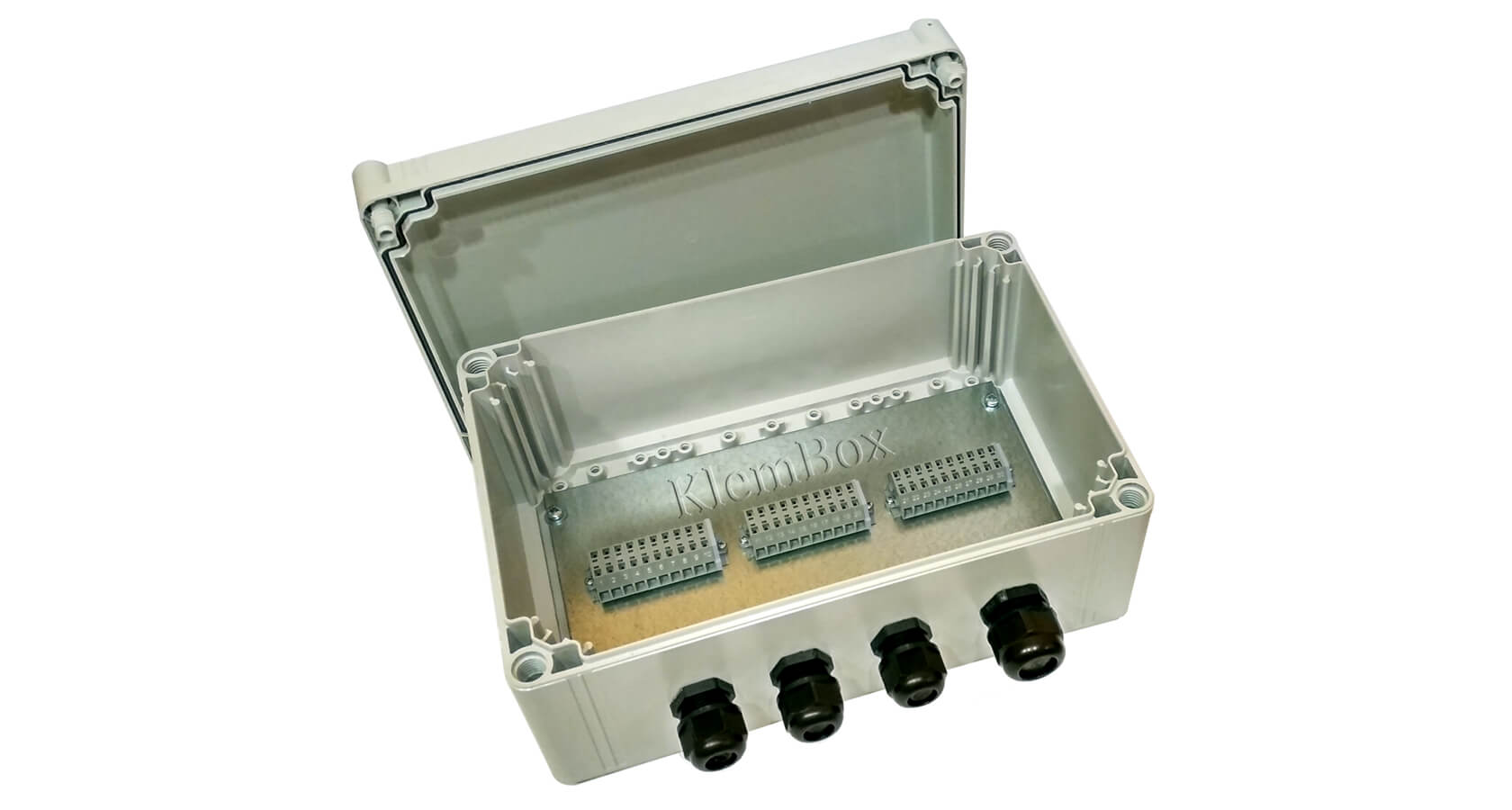

Распаечные коробки с клеммниками отличаются по характеру стены, на которой они будут закреплены. Производитель указывает соответствующую информацию в описании товара: гипсокартонные, кирпичные, пустотелые, бетонные, деревянные стены и их толщина.

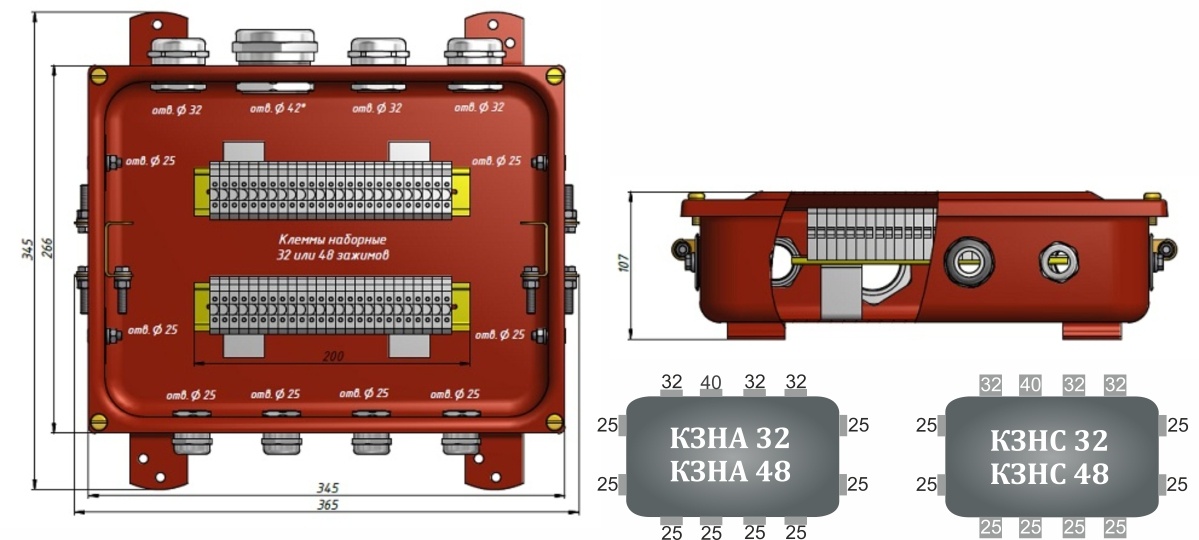

Тип и схема распределения электросети определяют размер изделия, количество отверстий в нём. Наружная проводка предполагает накладные (внешние) устройства, скрытая — внутренние (потайные). Количество размещаемых контактов кабелей влияет на габариты электрической коробки и непосредственно клеммной колодки в ней, число отверстий. При этом запас на возможные дополнения в сети тоже нужно учитывать. Клеммные блоки имеют 2–5 полюсов, что делает возможным их использование в однофазных, трёхфазных сетях типов TN-C, TN-S, TN-C-S.
Для чего нужна распределительная коробка?
Распредкоробка электропроводки в частном доме или в квартире позволит эффективно распределить нагрузку и предотвратить возможные короткие замыкания. Благодаря этому устройству всю сеть можно разделить на разные магистральные направления. В каждую комнату помещения проводится основной кабель, к нему подсоединяются точки доступа, выполненные в виде розеток, переключателей или источников освещения. В разветвительном устройстве подключаются электроцепи и линии, потребляющие энергию.
Кроме основной защиты электросетей от горения, предназначение устройства заключается в сохранности соединений проводов от различных повреждений и внешних воздействий. Наличие коробки позволяет защитить электросеть от попадания загрязнений и влаги. При отсутствии устройства в будущем возможно короткое замыкание либо ослабление контактных элементов на проводниках.
Kamepa88 рассказал о принципиальных отличиях распределительных устройств от разных производителей.
Обзор популярных моделей
Модели, зарекомендовавшие себя с положительной стороны:
- IР55 РЕ120105. Высококачественное изделие, использующееся для открытой установки. Применяется с целью разветвления электрических кабелей в помещениях, а также для обеспечения защиты в местах соединений. Устройство российского производства поставляется на рынок в пластиковом корпусе и характеризуется высоким ресурсом эксплуатации. Продукт бренда Пласт Электро оснащен семью герметичными вводами на торцевых стенках.
- Tyco. Эти устройства не относятся к категории влагозащитных. Изделие является монтажным или разветвительным, на отечественный рынок поставляется в округлом корпусе. Сам девайс изготовлен из негорючего пластика, который позволяет исключить негативное воздействие огня и высоких температур на кабели. Крышка крепится к корпусу посредством специальных фиксаторов. Изделие может применяться для монтажа в поверхности, выполненные из бетона или кирпича, также допускается открытый монтаж. На стены коробка будет фиксироваться посредством саморезов или болтов. Устройство оснащено четырьмя выходами с уплотнительными элементами.
- JB-730. Коммутационное устройство на 24 контакта, оборудуется двумя креплениями для фиксации крышки. Эта модель используется с целью установки проводных слаботочных сетей. Может применяться для обустройства систем пожарной безопасности. Изделие выполнено в прочном пластиковом корпусе.
- Courubi IP65. Изделие поставляется в квадратном корпусе, оснащается самозажимными винтами, выполненными из пластмассы. В корпусе устройства имеется специальное отверстие, позволяющее выполнить монтаж коробки на стене и не влияющее на герметичность изделия. По утверждению производителя, эта модель — одна из самых ударопрочных, представленных на рынке. Также она является устойчивой к высокому давлению, что обеспечивает надежность. К основным характеристикам следует отнести возможность самозатухания, в результате чего на устройство не распространяется горение.
- Отдельно следует выделить продукты от производителя Hegel. Модели 2603, 2604, 2605, 2606 используются для открытой установки. В устройствах, кроме контактов электроцепей, можно установить клеммники, схемы, небольшие по размерам приборы и т. д. Для монтажа дополнительных элементов в конструкции коробок имеются специальные направляющие, установка осуществляется посредством самонарезающихся болтов. Устройство поставляется во влаго- и пылезащищенном корпусе, а крепление крышки осуществляется посредством специальных фиксаторов. Благодаря герметичным вводам обеспечивается максимальная плотность соединения электроцепей с трубами кабельных каналов. Если возникнет необходимость оставить крышку на изделии открытой, для этого на корпусе имеются специальные поводки. Устройство может выдерживать нагрузки до 400 вольт. Корпус изделия выполнен из полипропилена, а также ПВД. Фактическая температура огнестойкости составляет 650 градусов.
Загрузка …
Особенности монтажа распределительной коробки
Распределительные коробки играют роль развязок на пути протекания электрического тока к каждому уголку вашего дома. Существуют распределительные коробки для скрытой установки и для открытой установки. Первые утапливаются в стене, а вторые крепятся своим дном на поверхности стен. В зависимости от особенностей места, где вы проводите электричество, могут применяться специальные коробки, защищенные от пыли и влаги. Размеры коробок зависят от количества электрических кабелей и от свойства стен вашего дома. Если стены обшиты гипсокартоном или другим подобным материалом, то используются коробки для пустотелых стен, со специальными креплениями к внутренней части обшивки.
Выполнять установку распределительных коробок, а также монтаж проводов в них необходимо с применением только профессиональных инструментов. Это сохранит помещения от излишних разрушений и возможности электрических замыканий при использовании системы. Так же монтаж кабеля должен обеспечивать крепкий контакт. Доверяя специалисту – профессионалу, вы обеспечите себе долговременную, безопасную эксплуатацию вашего дома или квартиры. Профессиональные электромонтажники нашей компании помогут правильно выбрать необходимые материалы, качественно и безопасно выполнят все электромонтажные работы.
Наша компания осуществляет многие электромонтажные работы, в том числе и в слаботочных сетях.К примеру, можем быстро и качественно установить трубку домофона или полноценную систему видеонаблюдения и охраны.
Заказ генподряда в Ремонт-МСК – это гарантия точности в сроках и безупречного качества строительно-монтажных и ремонтно-отделочных работ! Если Вы еще сомневаетесь, какой фирме доверить ремонт, то посмотрите отзывы о работе с нами и наше портфолио, а дальше у Вас уже не останется сомнений, что стоит обратиться к нам. Нам под силу практически все виды работ: мы занимаемся как дизайном, так и выполнением всех необходимых операций по его воплощению в жизнь. И все это собственными силами, без субподрядов! Профессионализм и креативность Ремонт-МСК сделают Ваш объект таким, о котором Вы мечтали!
Общие рекомендации по монтажу распределителей
В первую очередь и новичку, и опытному электрику рекомендуется соблюдать правила безопасности и руководствоваться нормативными требованиями относительно конструкции. Запрещено пользоваться в процессе работы токопроводящими материалами и нерабочей одеждой
Важно применять специальные резиновые комплекты, которые продаются в магазинах электрики. Идеально, если у вас в хозяйстве имеется набор для работы с электричеством
Оптическая распределительная коробка
Наиболее простой методикой монтирования распределителей считается их установка в бетонные поверхности. В этих случаях нет никаких крепежей. Все что необходимо — это усадить короб на раствор цемента или алебастра. Некоторые монтеры используют раствор перлфикса, так как он является более надежным монолитным средством.
Почему называется по-разному?
Коробка соединительная электрическая получила сразу несколько названий – распределительная, распаячная, ответвительная, расключительная.
Она как электрораспределительный пункт, в который поступает напряжение от источника питания, а далее расходится по нескольким электрическим ветвям – к розеткам, выключателям, осветительным приборам. За то, что в коробке напряжение распределяется по разным направлениям, она и получила название распределительной. Так как от коробки отходит несколько электрических ветвей, появился синоним – ответвительная.
Ещё одно название произошло от способа, с помощью которого внутри коробки соединяются провода. Долгое время наиболее надёжным методом считали пайку. В месте соединений провода скручивались, а потом паялись, за счёт чего электрики стали называть коробки распаячными.
Интересным образом возник ещё один синоним – коробка расключительная. Слово «расключение» можно услышать только среди профессиональных электриков, и придумали его, как бы соединив воедино два понятия – распределение и подключение. То есть распределили в коробке, какой провод и куда должен идти, а потом подключили их согласно схеме.
Сейчас уже появилось столько современных вариантов соединения – всевозможные клеммники, сварка, соединительные изолирующие зажимы, гильзовая опрессовка, клеммные колодки, самозажимные клеммы. Тем не менее, коробки по-прежнему часто называют распаечными.
Всё это мы объяснили вам для того, что когда пойдёте выбирать материалы в магазинах электротоваров, и в разных местах увидите различные названия, знайте, все они обозначают одну и ту же распределительную коробку.
