Способы соединения СИП провода с медным неизолированным кабелем
СИП провода сегодня считаются самыми доступными и надежными для прокладки частных электрических сетей. Они бывают различной толщины, отличаются разными типами изоляции, а также могут различаться количеством жил, поэтому позволяют решать разноплановые задачи. Но жилы в СИП проводах выполнены из алюминия, что вызывает определенные сложности при соединении их с кабелями с жилами из других металлов.
В частности, не рекомендуется соединять СИП кабель с голым медным проводом через метод скрутки – это не только не обеспечит качественную передачу тока по проводам, но и может спровоцировать довольно серьезную угрозу. Если соединить между собой алюминиевую жилу СИП кабеля и голый неизолированный провод из меди, может возникнуть короткое замыкание, что приведет к возгоранию.
Существуют более надежные и безопасные способы соединения СИП кабеля с проводами из меди. Наиболее распространенными и простыми являются следующие варианты:
- соединение проводов с помощью клемм
- использование для соединения ответвительных сжимов
- применение болтов, шайб и гаек
Каждый из перечисленных способов считается относительно простым и может быть использован для соединения провода из алюминия с голым проводом из меди. Достаточно следовать инструкциям.
Технические характеристики
При выборе конкретной марки провода СИП важно обращать внимание на соответствие характеристик и параметров индивидуальным требованиям потребителя и способу прокладки. Для этого учитываются такие технические характеристики:
Для этого учитываются такие технические характеристики:
Для этого учитываются такие технические характеристики:
Для этого учитываются такие технические характеристики:
- Количество жил – как правило, используются модели с числом токоведущих элементов от 1 до 4;
- Сечение – для разных моделей СИП данный параметр варьируется в пределах от 16 до 240 мм²;
- Класс напряжения – всего выделяют две категории – до 1кВ (СИП-1, 2, 4, 5) и до 35кВ (СИП-3);
- Температурный режим – подразумевает нормальную рабочую температуру, в которой провод будет длительно передавать электроэнергию без потери своих параметров;
- Допустимый кратковременный нагрев – может возникать в аварийных режимах, но не должен превышать более 8 часов от годовой нагрузки;
- Радиус изгиба – определяет возможность сгибать провод без нарушения механической прочности изоляции и ее диэлектрических свойств.
Все технические характеристики в сравнении для всех марок приведены в таблице ниже:
Таблица сравнение характеристик марок СИП
| Марка провода | СИП-1 | СИП-2 | СИП-3 | СИП-4 | СИП-5 |
| Количество токо- проводящих жил, шт | 1 ÷ 4 | 1 ÷ 4 | 1 | 2 — 4 | 2 — 4 |
| Сечение жил, мм2 | 16 ÷ 120 | 16 ÷ 120 | 35 ÷ 240 | 16 ÷ 120 | 16 ÷ 120 |
| Нулевая жила, несущая | сплав алюминия (со стальным сердечников) | сплав алюминия (со стальным сердечников) | отсутствует | отсутствует | отсутствует |
| Токо- проводящая жила | алюминиевая | алюминиевая | сплав алюминия (со стальным сердечников) | алюминиевая | алюминиевая |
| Класс напряжения, кВ | 0.4 ÷ 1 | 0.4 ÷ 1 | 10 ÷ 35 | 0.4 ÷ 1 | 0.4 ÷ 1 |
| Тип изоляции жил | термопластичный полиэтилен | светостабилизир. полиэтилен | светостабилизир. полиэтилен | термопластичный полиэтилен | светостабилизир. полиэтилен |
| Температура эксплуатации | -60оС ÷ +50оС | -60оС ÷ +50оС | -60оС ÷ +50оС | -60оС ÷ +50оС | -60оС ÷ +50оС |
| Допустимый нагрев жил при эксплуатации | +70оС | +90оС | +70оС | +90оС | +90оС |
| min радиус изгиба провода | не менее 10 Ø | не менее 10 Ø | не менее 10 Ø | не менее 10 Ø | не менее 10 Ø |
| Срок службы | не менее 40 лет | не менее 40 лет | не менее 40 лет | не менее 40 лет | не менее 40 лет |
| Применение | ответвлений от ВЛ; — ввод питания в жилые помещения; — хоз. постройки прокладка по стенам зданий и сооружений. | ответвлений от ВЛ; — ввод питания в жилые помещения; — хоз. постройки прокладка по стенам зданий и сооружений. | для монтажа ВЛ напряжением 6-35 кВ | ответвлений от ВЛ; — ввод питания в жилые помещения; — хоз. постройки; — прокладка по стенам зданий и сооружений. | ответвлений от ВЛ; — ввод питания в жилые помещения; — хоз. постройки; — прокладка по стенам зданий и сооружений. |
Как выполняется монтаж самонесущего изолированного провода
Для монтажа данного типа кабельно-проводниковой продукции первоначально необходимо закрепить крючки на опорах ВЛ. Это выглядит следующим образом:
Данные крючки закрепляются с помощью бандажной ленты и бугелей. Бандажная лента закрепляется на опоре с помощью специального устройства для монтажа СИП которое также изображено на верхнем фото.

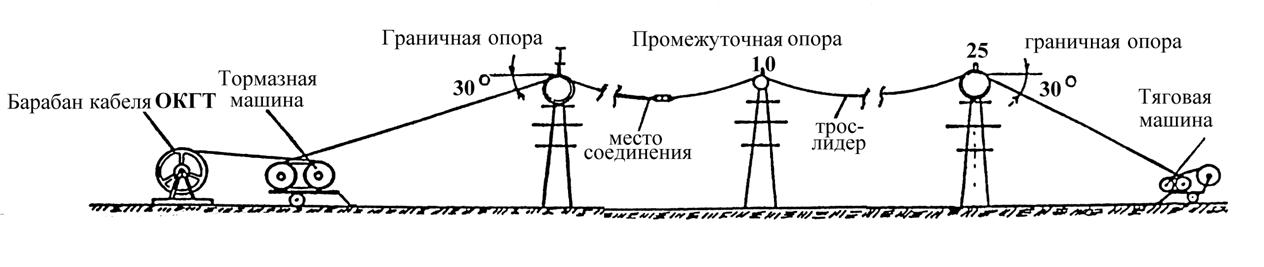

После того как крючки закреплены на них прикрепляются специальные ролики. В результате должна получится следующая конструкция:
Далее необходимо соединить трос-лидер с проводом СИП и пропустить трос через ролики.
После того как трос будет протянут можно натягивать СИП-кабель. Это обычно делается с помощью лебедки как представлено на верхнем фото.
В случаях если провод СИП состоит из нескольких отрезков, то их соединение выполняется с помощью специальных гильз для прессовки:
Применение, преимущества и недостатки
Наличие изолирующего покрытия обеспечивает высокие эксплуатационные качества и широкий спектр применения данной продукции. Чаще всего указанный материал задействуется для энергоснабжения домов, соединения объектов на промышленных предприятиях, подключения потребителей.
По сравнению с другими вариантами материалов, СИП выгодно отличается следующими достоинствами:
- меньшим значением реактивных потерь;
- отсутствием применения дополнительных изолирующих элементов на опорах;
- большей компактностью, в связи с многожильной конструкцией;
- защищённостью от коррозии по причине наличия изолирующего покрытия;
- отсутствием опасности замыкания при сильном ветре;
- затруднённостью несанкционированного подключения.
Недостатки – значительная масса погонного метра, с необходимостью сокращения дистанции между опорами и необходимость дополнительной защиты при использовании в помещениях особых категорий опасности.
Производители
Во избежание дальнейших проблем при использовании СИП во время покупки нужно обращать внимание не только на характеристики изделия, но и на его производителя. Некачественные модели могут иметь низкую устойчивость к коррозии, плохим погодным условиям. Вам это будет интересно Описание кабельного чулка
Вам это будет интересно Описание кабельного чулка
Проверка качества изделия
Если потребитель российского рынка только собираетесь купить СИП-4, ему следует обратить внимание на следующих изготовителей
«Камский кабель»
ООО «Камский кабель» — один из крупнейших кабельных заводов в Европе. Предприятие занимает 14 % рынка кабельной продукции в России и входит в число лидеров отрасли.
«Камкабель»
К сведению! С 1957 г. завод обеспечивает население земного шара надежной и современной кабельно-проводниковой продукцией. На складе производителя всегда в наличии наиболее востребованная номенклатура кабелей и проводов.
«Рыбинсккабель»
Рыбинский кабельный завод — ведущее предприятие кабельной промышленности с широчайшей номенклатурой выпускаемых изделий.
В 1998 г. система качества «Рыбинсккабель» была сертифицирована на соответствие стандарту ИСО 9002-94. В настоящее время предприятие имеет сертификат соответствия системы менеджмента качества требованиям и ГОСТ ISO 9001-2011 (орган по сертификации «Секаб»).
«Рыбинсккабель»
ГК «Севкабель»
«Севкабель» — первый кабельный завод в России, основанный в 1879 г. Сегодня компания предлагает клиентам эффективные инновационные решения, альтернативу импортным дорогостоящим аналогам, короткие сроки поставки и техническую поддержку от производителя.
«Севкабель»
«Москабель»
ООО «Завод Москабель» входит в тройку крупнейших российских производителей силовых кабелей с бумажной пропитанной изоляцией на среднее напряжение. Благодаря качеству выпускаемой продукции предприятию доверяют исполнение государственных заказов.
Обратите внимание! Огромной честью для завода является получение сертификата Министерства обороны РФ и лицензии на право поставки продукции для атомных станций. «Москабель». «Москабель»
«Москабель»
СИП-4 — это хороший вариант для монтажа силовых сетей, который практически не имеет недостатков. Если покупатель найдет квалифицированного монтажника, не обращая внимания на высокую стоимость, то минусов и вовсе не будет. Затраты вскоре окупят себя за счет отсутствия потерь по напряжению и мощности, экономии при техническом обслуживании.
Марки
По ГОСТ 31946-2012 — «ПРОВОДА САМОНЕСУЩИЕ ИЗОЛИРОВАННЫЕ И ЗАЩИЩЕННЫЕ ДЛЯ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ»:
- Изоляция — из термопластичного светостабилизированного полиэтилена;
- Несущая жила — из алюминиевого сплава;
- СИП-1 — с неизолированной нулевой несущей жилой;
- СИП-2 — с изолированной нулевой несущей жилой;
- СИП-3 — с защитной изоляцией (6-35 кВ);
- СИП-4 — без нулевой несущей жилы (только 16 и 25 мм2);
- СИПг — герметизированные СИП;
- СИПн — не распространяющие горение СИП.
Технические характеристики
Номинальное напряжение СИП-1, СИП-2, СИП-4: 0,22/0,38 кВ; СИП-3 до 20 кВ (при слое изоляции 2,3 мм) или до 32 кВ (при слое изоляции 3,5 мм)
СИП-4 — провод самонесущий с алюминиевыми фазными токопроводящими жилами (без несущей жилы), с изоляцией из термопластичного светостабилизированного нульсшитого полиэтилена. Рабочее напряжение: переменное до 0,22/0,38 кВ с частотой 50 Гц.
- Температура эксплуатации: −60 ÷ +50°C;
- Монтаж при температуре: не ниже −20°C
- Радиус изгиба при монтаже и установленного на опорах провода не менее 10D, где D — наружный диаметр провода.
- Провода после выдержки в воде при температуре (+20 ± 10)°C в течение не менее 10 мин. выдерживают испытание переменным напряжением 4 кВ частотой 50 Гц в течение 5 мин
- Допустимый нагрев токопроводящих жил при эксплуатации не должен превышать +90°C в нормальном режиме эксплуатации и +250°C — при коротком замыкании.
- Допустимые токовые нагрузки проводов, рассчитанные при температуре окружающей среды +25°C, скорости ветра 0,6 м/с и интенсивности солнечной радиации 1000 Вт/м2, а также допустимые токи односекундного короткого замыкания:
- Срок службы для кабеля: не менее 45 лет.
- Гарантийный срок эксплуатации: 5 лет.
Следующие характеристики:
Расчетный наружный диаметр, масса проводов марки СИП-4:
| Число жил × сечение, мм² | Наружный диаметр кабеля (геометрические размеры), мм | Расчетная масса кабеля, кг/км |
| без жилы освещения | ||
| 2×16 | 15 | 131 |
| 2×25 | 18 | 195 |
| 2×35 | 20 | 256 |
| 2×50 | 23 | 355 |
| 2×70 | 27 | 491 |
| 2×95 | 31 | 649 |
| 2×120 | 34 | 813 |
| 3×16 | 16 | 197 |
| 3×25 | 19 | 292 |
| 3×35 | 22 | 383 |
| 3×50 | 25 | 533 |
| 3×70 | 29 | 737 |
| 3×95 | 34 | 973 |
| 3×120 | 36 | 1219 |
| 4×16 | 18 | 262 |
| 4×16 | 18 | 262 |
| 4×25 | 23 | 389 |
| 4×25 | 23 | 389 |
| 4×35 | 24 | 511 |
| 4×35 | 24 | 511 |
| 4×50 | 29 | 711 |
| 4×50 | 29 | 711 |
| 4×70 | 32 | 983 |
| 4×95 | 38 | 1298 |
| 4×95 | 39 | 1309 |
| 4×120 | 41 | 1626 |
| 4×150 | 45 | 1978 |
| 5×16 | 21.6 | 328 |
| с жилами освещения | ||
| 2×25+1×16 | 19 | 260 |
| 2×25+2×16 | 20.6 | 326 |
| 2×35+1×16 | 19.2 | 321 |
| 2×35+1×25 | 20 | 353 |
| 2×35+1×25 | 20 | 353 |
| 2×35+2×16 | 21.4 | 387 |
| 2×35+2×25 | 25 | 450 |
| 2×50+1×16 | 23 | 421 |
| 2×50+1×25 | 28 | 453 |
| 2×50+1×25 | ||
| 2×50+2×16 | 22.6 | 487 |
| 2×50+2×25 | 26 | 550 |
| 2×70+1×16 | 27 | 557 |
| 2×70+1×25 | 26.2 | 589 |
| 2×70+1×25 | ||
| 2×70+2×16 | 26.2 | 623 |
| 2×70+2×25 | 26.2 | 686 |
| 2×95+1×16 | 31 | 714 |
| 2×95+1×25 | 31 | 746 |
| 2×95+2×16 | 31 | 780 |
| 2×95+2×25 | 31 | 843 |
| 2×120+1×16 | 34 | 878 |
| 2×120+1×25 | 33.5 | 910 |
| 2×120+2×16 | 34 | 944 |
| 2×120+2×25 | 33.4 | 1007 |
| 3×25+1×16 | 22.3 | 358 |
| 3×25+2×16 | 26.4 | 423 |
| 3×35+1×16 | 22.4 | 449 |
| 3×35+1×25 | 26 | 481 |
| 3×35+1×25 | ||
| 3×35+2×16 | 26.4 | 515 |
| 3×35+2×25 | 28 | 578 |
| 3×50+1×16 | 26.4 | 599 |
| 3×50+1×25 | 29 | 631 |
| 3×50+1×25 | ||
| 3×50+2×16 | 30.2 | 664 |
| 3×50+2×25 | 31.4 | 728 |
| 3×70+1×16 | 30 | 803 |
| 3×70+1×25 | 31.1 | 835 |
| 3×70+1×25 | ||
| 3×70+2×16 | 33.4 | 868 |
| 3×70+2×25 | 35 | 932 |
| 3×95+1×16 | 35 | 1039 |
| 3×95+1×25 | 35 | 1071 |
| 3×95+2×16 | 39 | 1104 |
| 3×95+2×25 | 40 | 1168 |
| 3×120+1×16 | 36 | 1285 |
| 3×120+1×25 | 36.8 | 1317 |
| 3×120+2×16 | 41 | 1350 |
| 3×120+2×25 | 43 | 1414 |
| 4×25+1×16 | 24.8 | 455 |
| 4×25+2×16 | 27 | 520 |
| 4×35+1×16 | 26.4 | 577 |
| 4×35+1×25 | 28 | 609 |
| 4×35+1×25 | ||
| 4×35+2×16 | 29 | 642 |
| 4×35+2×25 | 29 | 706 |
| 4×50+1×16 | 29.8 | 777 |
| 4×50+1×25 | 31.4 | 808 |
| 4×50+1×25 | 31.4 | 808 |
| 4×50+2×16 | 31 | 842 |
| 4×50+2×25 | 31 | 906 |
| 4×70+1×16 | 34 | 1049 |
| 4×70+1×25 | 35 | 1080 |
| 4×70+1×25 | 35 | 1080 |
| 4×70+2×16 | 36 | 1114 |
| 4×70+2×25 | 36 | 1178 |
| 4×95+1×16 | 39 | 1363 |
| 4×95+1×25 | 40 | 1395 |
| 4×95+2×16 | 46 | 1429 |
| 4×95+2×25 | 42 | 1492 |
| 4×120+1×16 | 41 | 1691 |
| 4×120+1×25 | 42.2 | 1723 |
| 4×120+2×16 | 50.1 | 1757 |
| 4×120+2×25 | 44 | 1820 |
Допустимые токовые нагрузки проводов марки СИП-4:
| Номинальное сечение токопроводящих жил, мм² | Допустимый ток нагрузки, А, не более | Допустимый ток односекундного короткого замыкания, кА, не более |
| 10 | 76 | 0,87 |
| 35 | 160 | 3,20 |
| 50 | 195 | 4,60 |
| 70 | 240 | 6,50 |
| 95 | 300 | 8,80 |
| 120 | 340 | 10,90 |
Поправочные коэфф. при расчетных температурах окружающей среды, отличающихся от +25°C:
| Температура токопроводящей жилы, °C | Поправочные коэффициенты при температуре окружающей среды, °C | |||||||||||
| -5 и ниже | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | ||
| +90 | 1.21 | 1,18 | 1,14 | 1,11 | 1,07 | 1,04 | 1.00 | 0,96 | 0,92 | 0,88 | 0,83 | 0.78 |
Расчетные значения индуктивного сопротивления провода марки СИП-4:
| Число и номинальное сечение токопроводящих жил, мм² | Расчетное значение индуктивного сопротивления провода на длине 1 км, Ом |
| 2×10 | 0,087 |
| 2×35 | 0,079 |
| 2×50 | 0,077 |
| 2×70 | 0,076 |
| 2×95 | 0,074 |
| 2×120 | 0,074 |
| 4×10 | 0,092 |
| 4×35 | 0,087 |
| 4×50 | 0,085 |
| 4×70 | 0,085 |
| 4×95 | 0,082 |
| 4×120 | 0,082 |
Виды и назначение
Провод СИП — популярная марка кабельной продукции, так как он оптимален для подключения электричества к частному дому. Имеет относительно невысокую цену, хорошие технические характеристики. Есть трех видов:
- с голой несущей нейтралью;
- изолированной несущей нейтралью;
- самонесущий.
Читать также: Зачем нужно передвигать проволоку при электроэрозионной вырезке
Его часто можно увидеть в частном секторе и не только
Проводники СИПа делают из алюминия, несущие из алюминиевого сплава с большей несущей способностью. Разные типы этой кабельной продукции отличаются материалом изоляции, имеют различные технические характеристики и область применения.
С неизолированной нейтралью (СИП-1)
Провод СИП с неизолированной нейтралью это АМКА по евростандарту. Он состоит из:
- 1-4 алюминиевых токопроводящих проводников в изоляции из светостабилизированного сшитого полиэтилена;
- 1 несущего неизолированного провода из алюминиевого сплава или из чистого алюминия.
Примерно так выглядит провод СИП 1
СИП1 используют при прокладке магистральных линий передачи и ответвлений от них в сухом и нормальном воздухе с невысокой степенью загрязненности. Предназначены для сетей с номинальным напряжением 0,6 кВ и 1 кВ (разные типы, надо смотреть в технических характеристиках) п частотой 50 Гц.
Максимальные токовые нагрузки СИП-1
Изолированные проводники закручены с определенным шагом вокруг несущей жилы. Токопроводящие жилы могут быть моножильными (одна проволока) или состоять из нескольких круглых уплотненных проводников. Нейтральная жила обычно состоит из стального или алюминиевого сердечника, вокруг которого расположены круглые алюминиевые (или из сплава) жилки и имеет несущая жила обычно бОльший диаметр.
При монтаже вес подвешенного кабеля несет жила без изоляции — ее цепляют на растяжки, крепят к столбам и т.д. Именно для повышения несущей способности ее делают большего диаметра чем остальные. Обычно этот оголенный проводник используют как нейтраль. Токоведущие жилы изолированы. Используют термопластичный полиэтилен, который выдерживает длительный нагрев до 60-70°С, кратковременный — до 125°С. Линия электропередач, сооруженная на СИП-1 способна выдерживать солидные снеговые нагрузки.
Технические характеристики Провода СИП-1
Недостаток этой системы в том, что в случае перекоса фаз на неизолированном проводе может возникать опасное напряжение. Чтобы предотвратить эту ситуацию, на каждом столбе нейтральный провод заземляют. Тем не менее, его не прокладывают по фасадам домов, так как теоретически он может быть опасен.
Провод СИП с изолированной нейтралью (СИП-2, СИП-3)
Самонесущий провод с изолированной нейтралью — СИП 2 и СИП-3 — отличается от предыдущего варианта тем, что нейтральный провод имеет защитную оболочку. Все остальное неизменно:
- 1-4 токопроводящие (фазные) жилы в оболочке из светостабилизированного сшитого полиэтилена;
- 1 несущий провод в такой же изоляции.
Внешний вид провода СИП-2
СИП-2 применяется в сетях с номинальным напряжением 0,6 кВ и 1 кВ, с той лишь разницей, что его можно использовать во влажном климате или в атмосфере с повышенным содержанием солей (побережья морей, океанов, солончаки и т.д.), вести по стенам жилых зданий. Именно СИП-2 обычно применяют если надо подключить электричество от столба до дома.
Максимальные токовые нагрузки СИП-2
СИП-3 имеет ту же структуру, но более толстую оболочку и называется защищенным проводом. Этот самонесущий провод может использоваться в сетях с более высоким номинальным напряжением: СИП-3-20 — до 20 кВ, СИП-3-35 — до 35 кВ. По техническим параметрам (температуре эксплуатации, максимальному нагреву и т.д.) этот провод такой же как и СИП-1. Так что эти данные можно взять из таблицы в предыдущем пункте. Отличаются допустимые токовые нагрузки (смотрите таблицу).
Максимальные токовые нагрузки СИП-3 в зависимости от сечения фазовых жил
Провода СИП-2 и СИП-3 также подвешивается за несущий проводник (он большего диаметра). Так как провод изолирован, опасности наводок тока нет, но существует возможность разрыва оболочки при большой механической нагрузке. Потому при проектировании линий на основе СИП-2 уменьшают пролеты (чаще ставят столбы).
Цветовое обозначение жил по ПУЭ
ПУЭ 7 (Правила устройства электроустановок) в плане цветовой и цифровой идентификации изолированных либо неизолированных жил проводников в пункте 1.1.29 опирается на ГОСТ Р 50462. Называется этот документ соответствующим образом: «Идентификация проводников посредством цветов и буквенно-цифровых обозначений».
Желтый цвет с зеленым должны использоваться только совместно в виде желто-зеленой расцветки. Выполнять идентификацию допускается также с помощью цветных меток. Делать это лучше по всей длине токопроводящей жилы. Маркировать цветом неизолированные проводники необходимо в местах соединений и на концах.
Принятая маркировка по цвету в цепях переменного тока
В однофазных цепях фазу предпочтительнее идентифицировать коричневой окраской. В трехфазных для обозначения фазных проводников рекомендуется использовать следующую расцветку:
- фаза 1 (Ф1 или L1, А) – коричневая;
- фаза 2 (Ф2 или L2, В) – черная;
- фаза 3 (Ф3 или L3, С) – серая.
В распределительных устройствах (РУ) разным фазам по ПУЭ соответствуют шины такой окраски:
- фаза 1 – желтая;
- фаза 2 – зеленая;
- фаза 3 – красная.
Кроме рекомендованных цветов, в качестве фазных токопроводящих жил используют проводники с другой окраской:
- розовый;
- красный;
- белый;
- бирюзовый;
- фиолетовый;
- оранжевый.
ГОСТ Р 50462 предписывает, чтобы любые 1,5 см изоляции по всей длине защитного проводника были окрашены одним из цветов не меньше, чем на 30 %, но не больше, чем на 70 %. А оставшуюся поверхность должен покрывать другой.
В качестве защитных проводников PEN-типа (объединяют в себе функции нейтрали и заземляющей жилы) могут использоваться проводки с изоляционным покрытием двух видов:
- желто-зеленым;
- синим.
В первом случае при монтаже токопроводящих проводков PEN-типа необходимо дополнительно маркировать (в местах соединений и по концам) синим, а во втором наоборот – желто-зеленым. Провода с синей изоляцией также могут в однофазных и трехфазных цепях выполнять функции заземленных фазных проводников.
Цепи постоянного тока
В сетях постоянного тока принято в качестве положительной полюсной жилы (+) использовать проводки с коричневой изоляцией, а для отрицательной (-) – с серой. Средний проводник (жила, соединенная со средней точкой в цепи постоянного тока) принято обозначать синим.
Для заземленных положительных и отрицательных полюсных проводников предпочтительным выступает также синий цвет. Чтобы не путать их со средним проводником, понадобится при монтаже использовать дополнительно буквенно-цифровые обозначения. Они наносятся по краям и в местах соединений.
В распределительных устройствах сети постоянного тока положительным проводникам соответствуют красные шины, а отрицательным – окрашенные синим. При наличии средней рабочей шины (М) ее окрашивают в голубой.
Классификация изделий
Магнитный пуск ПМЛ
В соответствии с государственным стандартом различают следующие виды силовых кабелей:
- Кабель СИП 1 имеет неизолированный несущий элемент;
- СИП 2 отличается тем, что такой элемент находится в изолирующей оболочке;
- СИП 3 характеризуется широким спектром применения (может применяться при прокладке сетей напряжением от 6 до 35 кВ);
- Кабели SIP 4 не имеют несущей жилы;
- В силовом кабеле СИП 5 каждая жила имеет стальную жилу.
В маркировке кабелей может быть еще несколько буквенных обозначений, которые специалисты указывают следующим образом:
- СИПн – утеплитель такого изделия изготовлен из материала, который практически не горит, что позволяет значительно снизить распространение огня в случае возникновения пожара. Как правило, такие кабели используют в трансформаторных подстанциях и распределительных щитах, где есть риск неожиданного возгорания;
- При производстве СИПГ используются водоотталкивающие материалы. Это позволяет укладывать его по дну водоемов или использовать в местах с повышенной влажностью или осадками;
- Маркировка силовых кабелей СИПнг означает, что их изоляция выполнена из водостойкого материала и не поддерживает горение, поэтому спектр применения максимально широк.
Расшифровка обозначений на проводах
Как завести в дом?
С этого пункта между организациями электроснабжения начинаются споры по поводу того, заводить ли СИП непосредственно в дом или разрывать его, делая продолжение кабелем типа ВВГнг (сечение 6 или 10 кв.мм.).
Многие электрики склоняются к тому, что СИП — чистой воды уличный провод, поэтому в доме ему не место. Они утверждают, что нужно соединять ВВГнг и СИП прокалывающими зажимами перед вводом в дом.
Но, с другой стороны, энергосбыт лихорадит, как только видит какие-либо разрывы на вводе. Все потому, что это воспринимается ими как способ воровства электроэнергии. И любые разрывы только создают дополнительное слабое и опасное место в проводке.
Поэтому единственным рабочим вариантом, устраивающий надзорные организации, остается ввод СИП во вводной автомат внутреннего распределительного щита. Тут сложность лишь в монтаже СИПа внутри щита, так как он достаточно жесткий. Но это вполне реально.
Следовательно, логично будет сделать так: в зависимости от численности фаз, установить перед вводом в стену 2-х или 4-х полюсный автомат. Для этого лучше использовать отдельный пломбируемый бокс. Самонесущий изолированный провод будет идти до автомата, а уже после него — медный и негорючий ВВГнг в гофрированной трубе. Во входном распределительном щитке разумнее поставить автомат номиналом на одну ступень выше, чтобы не бегать к наружной стене дома при замыканиях или перегрузках. Задача же наружного автомата — защитить кабель от КЗ внутри стен и пожара.
Также надо обязательно армировать отверстие в стене для ввода кабеля. Не доверяйте только лишь одной гофротрубе и тем более не используйте для этого резиновый шланг, так как она со временем утрачивает свои диэлектрические свойства. Для армирования используйте стальную заземленную или пластиковую трубу.
Некоторые советы по монтажу
- Когда подключаетесь к ВЛ внешних сетей, в обязательном порядке сделайте заземление PEN-проводника повторно;
- Провод крепится от столба до стены анкерными крепежами. Проследите, чтобы провод находился на высоте не менее 3 метров от земли;
- Чтобы не нарваться на подделку с заниженным сечением, выбирайте кабель от отечественных производителей: «Севкабель», «Камский кабель», «Москабель» или ОАО «Рыбинсккабель»;
https://youtube.com/watch?v=Ahjb2-eAIkk
Достоинства и технические характеристики кабелей СИП
Бахромный венок
Требования ГОСТ устанавливают следующие параметры для продукции марки СИП:
- Теплоизоляционная оболочка, которую изготавливают из полиэтиленовых материалов, должна быть устойчива к солнечным лучам и не разрушаться под их воздействием, так как данное изделие обычно используется в районах, где нет укрытия от солнца, ветра или осадков;
- При монтаже радиус изгиба должен быть не менее 10 диаметров проволоки. Таким образом, к изделию предъявляются требования не только по прочности, но и по гибкости, ведь иногда приходится прокладывать сеть в сложных территориальных условиях (в горах, мимо лесов и так далее);
- Срок стабильной работы без замены должен быть не менее 40 лет, что также предъявляет высокие требования к техническим характеристикам кабеля;
- Производитель обязан установить гарантийный срок не менее трех лет;
- Каждая жила в кабеле должна быть промаркирована.
Сравнительная таблица параметров для разных видов продукции
| Поперечное сечение сердечника и т д | от 16 до 120 | от 16 до 120 | от 32 до 240 | от 16 до 120 |
| Количество жил в проводе, шт. | от 1 до 4 | от 1 до 4 | один | от 2 до 4 |
| Из чего состоит нулевое ядро | Стальной сердечник с проволочной обмоткой из алюминиевого сплава | Стальной сердечник с проволочной обмоткой из алюминиевого сплава | Отсутствует нулевое ядро | Отсутствует нулевое ядро |
| Из чего состоит фазный кабель | Алюминий | Алюминий | Стальной сердечник с проволочной обмоткой из алюминиевого сплава | Алюминий |
| Напряжение, при котором работает линия, кВ | от 0,4 до 1 | от 0,4 до 1 | от 10 до 35 | от 0,4 до 1 |
| Из чего состоит изоляция | Термопластичный полиэтилен | Светостойкий полиэтилен | Светостойкий полиэтилен | Термопластичный полиэтилен |
| Максимальная температура перегрева, градусов Цельсия | 70 | 90 | 70 | 90 |
Исходя из технических характеристик описываемого кабеля, можно выделить следующие преимущества:
Доступная цена, что позволяет значительно снизить затраты на прокладку сети. В дальнейшем это положительно скажется на затратах на подключение промышленных предприятий или жилых домов к объектам энергоснабжения;
Параметры для разных типов проводов
- Конструкция провода обеспечивает стабильную работу высоковольтной линии электропередачи за счет отсутствия обрывов кабелей или их соприкосновения друг с другом в результате порывов ветра, которые часто являются причиной короткого замыкания и аварийного отключения электроэнергии отказ;
- Возможна эксплуатация линий электропередач без прекращения подачи электрического тока. Это достигается за счет прочного и качественного утеплителя;
- Благодаря использованию специальной технологии прокола возможно подключение новых потребителей энергии без остановки работы фидера, что сокращает время подключения при соблюдении всех требований безопасности;
- Все жилы полностью изолированы, что практически исключает возможность возникновения коротких замыканий и позволяет значительно уменьшить зону безопасности, а значит, создает дополнительные возможности для развития прилегающей территории, повышает ее экономический потенциал;
- Небольшой вес изделия позволяет устанавливать на одну опору до четырех цепей, что снижает затраты на прокладку ЛЭП;
Дополнительная информация. Это обстоятельство позволяет использовать при монтаже облегченные крепления, что в свою очередь положительно сказывается на стоимости прокладки ЛЭП. При возможности и в соответствии с требованиями безопасности можно прокладывать линию даже по фасадам зданий и заборов.
Описываемый провод очень прост в обслуживании (кабельные вставки довольно просты при наличии правильных приспособлений), нужно только иметь соответствующие допуски. Кроме того, использование технологии прокола при подключении новых потребителей практически не повреждает сам кабель, обеспечивая при этом стабильное электроснабжение;
Таким образом, кабель СИП, благодаря своей конструкции и материалам, используемым при производстве, позволяет значительно сократить сроки строительства, оптимизировать эксплуатационные расходы и обеспечить стабильное электроснабжение подключаемых объектов практически в любых климатических условиях.
Кроме того, он полностью отвечает всем требованиям безопасности, а его использование значительно снижает вероятность короткого замыкания, возгорания или поражения людей электрическим током.
Конструкция проводов СИП и сфера их применения
Дабы лучше разобраться с преимуществами и недостатками данного типа проводов, нам следует разобраться с их конструкцией, а также сферами применения. С этого и начнем наш рассказ.
Конструкция проводов СИП
На данный момент на рынке представлено пять основных типов проводов данной марки.
Давайте рассмотрим каждую из них отдельно:
На фото провод СИП – 1
Данный провод представляет собой несколько проводников, скрученных воедино. Один из них нулевой — защитное заземление является несущим. Этот провод легко определить визуально, так как в отличие от остальных он не имеет изоляции.
Провод СИП – 2
Следующим возможным вариантом является провод СИП–2. Конструкцию он имеет подобную проводу СИП–1, только его нулевая несущая жила так же имеет изоляцию. У обычного провода она выполняется из термопластичного светостабилизированного полиэтилена. Но если брать провод самонесущий с алюминиевыми жилами СИП–2А, то у него изоляция выполнена из сшитого светостабилизированного полиэтилена, как и изоляция основных жил
Это очень важно и сейчас поймете почему. Отличия СИП-1А от СИП – 1. Отличия СИП-1А от СИП – 1
Отличия СИП-1А от СИП – 1
Дело в том, что вы можете встретить провод марки СИП–1А. У данного типа провода, несмотря на принадлежность к первому типу, нулевой провод так же имеет изоляцию, но она выполнена из термопластичного светостабилизированного полиэтилена, как и изоляция основных жил
Термопластичный полиэтилен обладает несколько менее качественными свойствами в отличие от сшитого. Но эти отличия будут важны только для профессионалов, а обычный потребитель их и не заметит.
Провод СИП – 3
Кроме того, существует провод самонесущий изолированный СИП–3. В отличие от первых двух видов он предназначен для напряжения до 35кВ. Первые же два типа используются в сетях до 1кВ. СИП–3 выпускается только одножильным и используется преимущественно в промышленности, поэтому в нашем последующем анализе данного типа проводников, мы его откинем в сторону.
Провод СИП-4 и СИП – 5
Самонесущий изолированный провод СИП–4 и СИП–5 отличаются, опять-таки, только типом изоляции. У СИП–4 это термопластичный полиэтилен, а у СИП–5 — сшитый. В остальном же они практически идентичны. Они не имеют самонесущей жилы, что накладывает на них определенные ограничения в использовании.
Сфера применения проводов СИП
Как мы уже говорили выше, СИП — самонесущий изолированный провод, который применяют достаточно широко. Но есть и определённые ограничения. Поэтому давайте о этом поговорим более подробно.
Лини проводом СИП
Электрические сети напряжением до 1кВ составляют львиную долю всех распределительных сетей в нашей стране. Преимущественно это сети с напряжением 380В, но существуют и другие — с напряжением в 660В. Именно для таких сетей и предназначен провод.
Провода марки СИП–1, СИП–2 и их производные используют для монтажа и реконструкции воздушных линий, как на видео. Кроме того, их используют при монтаже линий снабжения проложенных по конструкциям зданий, а также в качестве спусков к силовому электрооборудованию.
Монтаж линии проводом СИП–3
Провода марки СИП–3 используют для тех же целей, но в воздушных линиях с напряжением до 35кВ. Единственное отличие заключается в том, что данный тип провода является однопроводным, в связи чем для стандартной трехцепной сети приходится использовать четыре, а то и пять проводов данного типа.
Использование двухжильного провода СИП–4 для подключения частного домовладения
СИП 4 — самонесущий изолированный провод, который нельзя использовать для монтажа воздушных линий. Из-за своей конструкции он имеет достаточно низкое разрывное усилие, поэтому даже при незначительных ветровых нагрузках способен оборваться. В связи с этим использовать его можно исключительно в качестве спусков от ВЛ к силовому оборудованию, либо для монтажа по конструкциям зданий. В большинстве случае его приобретают для подключения частных домовладений к воздушным линиям.
