Принцип действия и устройство генераторов постоянного тока

КАК НА ВЫХОДЕ ПОЛУЧАЕТСЯ ПОСТОЯННЫЙ ТОК

Для того, чтобы можно было пользоваться генератором, как источником энергии, ток нужно сгладить. Если увеличить количество рамок до двух и расположить их перпендикулярно друг другу. Тогда пиковые значения Е и, соответственно, тока будут возникать уже каждые четверть оборота.

Если их соединить последовательно, индуцируемый ток будет суммироваться. А его выходная характеристика будет иметь вид двух, смещенных между собой на четверть периода выпрямленных синусоид. Пульсация значительно уменьшится.

Если количество последовательных рамок еще увеличивать, тогда значение тока будет все больше приближаться к идеальной прямой. Кроме того, величина электродвижущей силы напрямую зависит от длины проводника. Поэтому количество рамок делают большим, а их совокупность и составляет обмотку вращающейся части генератора — якоря.

Для последовательного соединения витков обмотки, конец предыдущего нужно соединить с началом следующего. Делают это на полукольцах или, как их называют, пластинах. Их количество будет равняться количеству витков.

Другим фактором, влияющим на величину Е, является сила магнитного поля. Индукция магнитного потока обычного магнита слишком маленькая, а потери в среде между двумя полюсами наоборот очень большие.

Для решения первой проблемы вместо постоянного магнита используют гораздо более сильный электромагнит. Для решения второй проблемы сердечник якоря выполняют из стали. Также уменьшают до самого минимума зазор между якорем генератора и полюсами электромагнита.

Ток, протекающий в якоре, образуют своего рода электромагнит, и создает свое магнитное поле. Это явление называется реакция якоря. В нем также возникает реактивная э.д.с. Вместе они искажают магнитное поле. Чтобы это скомпенсировать, устанавливаются добавочные полюса. Они включаются в цепь якоря и полностью перекрывают это негативное воздействие.

По источнику тока возбуждения генераторы бывают:

• с независимым возбуждением;
• с самовозбуждением.

Необходимый для работы генератора магнитный поток создается благодаря току, проходящему через обмотки главных полюсов. Этот ток называется током возбуждения. При независимом возбуждении обмотка питается от аккумулятора или другого источника питания. При самовозбуждении питается током якоря.

Благодаря тому, что сердечники полюсов обладают остаточным магнетизмом, они создают небольшой магнитный поток. Если якорь начинает вращаться, этого потока достаточно для появления в витках якоря небольшого индукционного тока.

Этот ток, попадая в обмотку возбуждения полюсов, усиливает рабочий магнитный поток. Это приводит к увеличению тока в якоре и происходит цепная реакция. Таким образом, генератор быстро выходит на расчетную мощность.

По схеме подключения обмотки якоря к обмотке возбуждения генераторы с самовозбуждением делятся на три типа:

• с параллельным возбуждением;
• с последовательным возбуждением;
• со смешанным возбуждением.

Схема возбуждения влияет на характеристики генератора и особенности его применения. Основным его параметром является внешняя характеристика, выражающая зависимость напряжения на выходе от тока нагрузки при заданной частоте вращения и параметрах возбуждения. Также к основным характеристикам относится мощность и КПД, который достигает 90-95%.

Виды и варианты исполнения

Дизельные электростанции различаются по выходной электрической мощности, виду тока (переменный трёхфазный/однофазный, постоянный), выходному напряжению, а также частоте тока (например, 50, 60, 400 Гц).

Также дизельные электростанции разделяют по типу охлаждения дизельного двигателя, воздушному или жидкостному. Электростанции с дизельным двигателем жидкостного охлаждения — это агрегаты больших мощностей и размеров.

По назначению

• Портативные (бытовые, переносные) — электростанции с дизельным двигателем воздушного охлаждения мощностью от 0,3 кВт до 20 кВт.
• Стационарные (промышленные) — электростанции с дизельным двигателем жидкостного охлаждения. Как правило, выходной ток — трехфазный, напряжением от 400/230В до 10 кВ. Единичная мощность установок составляет от 8 кВт (10 кВА) до 2000 кВт (2400 кВА).

По конструктивному исполнению

• Открытого исполнения — базовое исполнение электростанции, предназначено для размещения электроустановки в специально оборудованном помещении.
• В шумозащитном кожухе — для установки в помещение при наличии требований к снижению шума.
• Во всепогодном шумозащитном кожухе — для установки на улице при наличии требований к снижению шума.
• Контейнерные — монтаж электростанции в блок-контейнер осуществляется для эксплуатации установки в тяжелых климатических условиях и повышенной вандалозащищённости.
• Электростанция может быть установлена в фургон, машину или на шасси. Таким образом, она приобретает статус мобильной электростанции.

По роду тока

Маломощные дизельные электростанции вырабатывают, как правило, однофазный переменный ток напряжением 220 В и/или трёхфазный напряжением 380 В.

Трёхфазные электростанции имеют более высокий КПД за счёт более высокого КПД генератора переменного тока.

Переносные дизельные электростанции с встроенным выпрямителем (инвертором) могут иметь дополнительный выход постоянного тока напряжением 12-14 вольт, например, для зарядки аккумуляторов.

Мощные дизельные электростанции вырабатывают трёхфазный ток:

• низковольтные — с напряжением до 1 кВ;
• высоковольтные — с напряжением более 1 кВ (6,3 кВ, 10 кВ).

Если необходимо передавать электроэнергию, выработанную низковольтными электростанциями, на значительные расстояние по линиям электропередачи, напряжение повышается на электрических подстанциях до 6,3 кВ или 10,5 кВ.

По типу генератора переменного тока

Синхронный генератор переменного тока Так как частота переменного тока синхронного генератора определяется числом оборотов ротора (двигателя), то дизельная электростанция должна иметь механизм, обеспечивающий постоянное число оборотов дизельного двигателя независимо от нагрузки (генерируемой электрической мощности). Частота переменного тока синхронного генератора будет: f = n 60 {\displaystyle f={\frac {n}{60}}} , где f {\displaystyle f} — частота в герцах; n {\displaystyle n} — число оборотов ротора в минуту.

Если генератор имеет число пар полюсов p {\displaystyle p} , то соответственно этому частота электродвижущей силы такого генератора будет в p {\displaystyle p} раз больше частоты электродвижущей силы двухполюсного генератора: f = p n 60 {\displaystyle f=p{\frac {n}{60}}} .

ЭДС синхронного генератора регулируется изменением тока возбуждения.

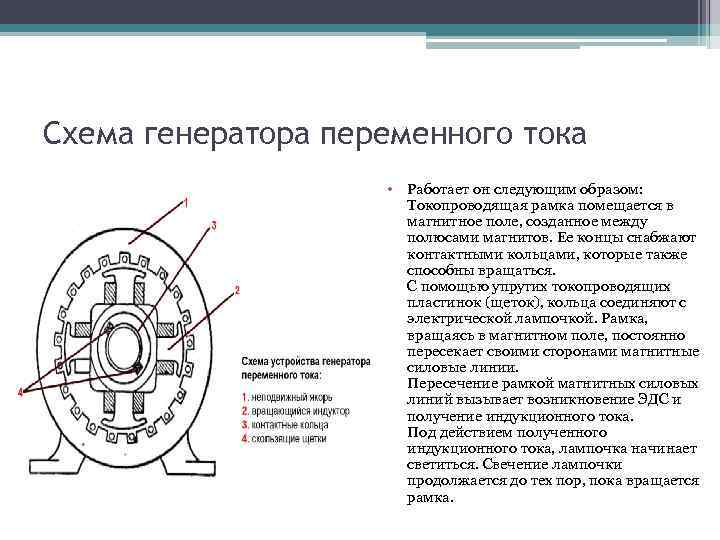

Асинхронный генератор переменного тока

Асинхронный генератор может генерировать переменный ток произвольной, нестандартной частоты (значительно отличающейся, например, от используемой в промышленности и быту частоты 50 Гц). Переменный ток после выхода из генератора подвергается выпрямлению, затем получившийся постоянный ток инвертор преобразует в переменный ток с параметрами, определяемыми стандартом. Следует отметить, что недорогие модели инверторов имеют на выходе переменный ток несинусоидальной формы, обычно прямоугольные импульсы или модифицированная синусоида.

ЭДС асинхронного генератора регулируется изменением числа оборотов двигателя и изменением тока возбуждения (если предусмотрено конструкцией генератора).

Асинхронные генераторы без встроенной системы «стартового усиления» плохо переносят длительные перегрузки, в отличие от синхронных.

Сварочные агрегаты

Особой разновидностью дизельных и бензиновых электростанций следует считать сварочные агрегаты, генерирующие постоянный или переменный ток для электродуговой сварки. Выходное электрическое напряжение относительно низкое (около 90 вольт), однако сила тока велика, электрические генераторы не боятся коротких замыканий.

Генераторы постоянного тока

Конструкция генераторов постоянного тока позволяет использовать их в роли электродвигателей. Для этого требуется подать электрическое питание на якорь. Электрические машины постоянного тока могут быть следующих типов:

• с обмоткой самовозбуждения, подключаемой к аккумулятору;
• независимого типа с шунтовой схемой (параллельное возбуждение);
• независимой схемы последовательного подключения, под параллельным и последовательным подключением понимается схема соединения обмоток якоря и статора.

Особенностью большинства автомобильных генераторов постоянного тока является использование положительного полюса в качестве “массы”. Генераторы постоянного тока обладают рядом недостатков:

• малая мощность;
• низкий КПД;
• необходимо регулярное обслуживание;
• недостаточный ресурс.

Все эти недостатки привели к тому, что электрические машины постоянного тока уступили место под капотами авто более совершенным установкам переменного напряжения. Машины постоянного тока дольше всего продержались на железнодорожном транспорте, но и там их вытеснили трехфазные устройства переменного тока.

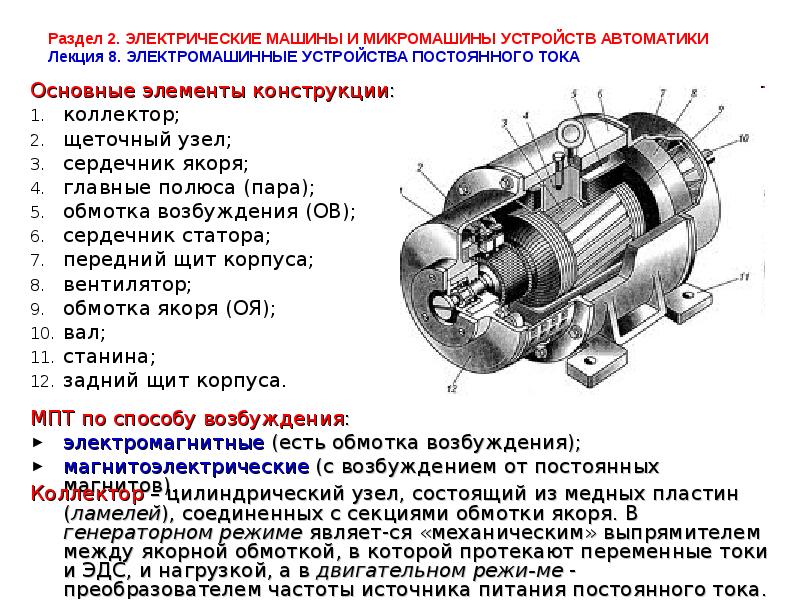

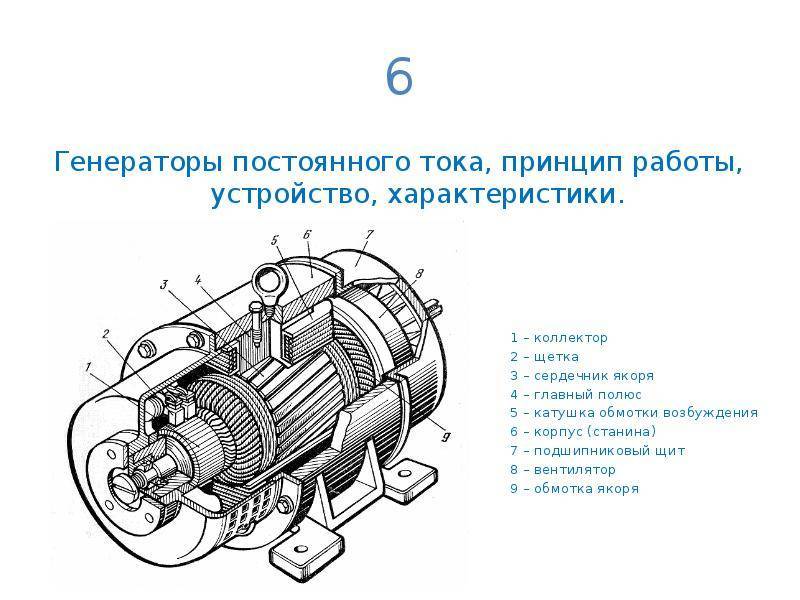

Устройство

Генератор постоянного тока базируется на основе массивного корпуса 18, выполняющего роль статора. Внутри установлены полюсные обмотки 9. Пазы, предназначенные для размещения обмотки, имеют смещение относительно оси генератора по винтовой линии.

За счет этого обеспечивается равномерность магнитного потока и снижается шум при работе. Обмотка статора выведена к клемме 6, промаркированной Ш, и к корпусу генератора. Между обмоток расположен вращающийся якорь 19, оснащенный коллекторной токосъемной частью 4.

Якорь имеет вал 10, который опирается на два шариковых подшипника 2. Подшипники установлены в передней и задней крышке – 16 и 1 соответственно. Для подачи смазки в подшипники предусмотрены масленки 5.

От вытекания смазки и попадания пыли применены сальники 3, выполненные из фетра. Задняя крышка имеет точки крепления щеткодержателей 12, оснащенных графитовыми щетками 11. Для обеспечения прилегания щеток к коллектору использованы пружины 13.

Пример конструкции автомобильного генератора постоянного токаРазличаются положительные и отрицательные щетки. Положительная деталь располагается в щеткодержателе без изолятора и подключена к корпусу генератора. Отрицательная щетка изолирована от остальных деталей и имеет вывод на клемму 7 (промаркированную буквой Я). Доступ к щеткам для осмотра и профилактики возможен через смотровое окно, закрытое при эксплуатации устройства крышкой 20. Существуют модели генераторов, оснащенные двумя парами щеток и дополнительными обмотками статора. Щетки одинаковой полярности соединены между собой в единую цепь.

На передней части вала якоря установлен шкив 15, удерживающийся от проворачивания шпонкой. Шкив закреплен гайкой 14, которая на некоторых моделях генераторов фиксируется шплинтом. Для охлаждения внутреннего объема генератора применяется вентилятор, лопасти которого пролиты на приводном шкиве.

Электрическая схема

Ниже приведены три варианта схем генераторов, отличающихся типом возбуждения:

• независимый (а);
• параллельный (б);
• смешанный (в).

Типовые схемы генераторов постоянного токаУсловные обозначения:

• Я1 и Я2 – обмотки, установленные на якоре;
• Д1 и Д2 – дополнительные обмотки добавочных полюсов;
• Ш1 и Ш2 – шунтовая обмотка;
• С1 и С2 – последовательная обмотка возбуждения;
• RH – нагрузка.

Принцип работы

В основе принципа работы генератора автомобиля лежит процесс индуцирования электродвижущей силы во вращающихся обмотках якоря в результате воздействия магнитного поля статора. Снятие напряжения ведется с отдельных полуколец, что позволяет формировать выпрямленный ток без дополнительных устройств.

Простейший генератор с постоянными магнитами.

Крепление и привод

Генераторы переменного тока устанавливались на автомобилях через отдельный кронштейн или непосредственно на боковой части картера двигателя. На нижнеклапанных моторах устройство монтировалось на головке блока и использовалось для установки вентилятора системы охлаждения. При подобной схеме монтажа для привода используется ременная передача от шкива, установленного на коленчатом валу двигателя.

Опора генератора позволяет изменять угол установки, обеспечивая натяжение ремня. На крупногабаритных моторах генераторы могли иметь привод от распределительных шестерен механизма газораспределения.

Основное про эффект возбуждения

Как известно, вольтаж, формируемый геном на различных оборотах двигателя, регулируется посредством обмоток возбуждения. Ток поддерживается на постоянном вольтаже – 13,8-14,2 V.

Чтобы обеспечивать автомобильную систему (многочисленные потребители) током, предусмотрен регулятор или РН. Он бывает на отечественных автомобилях и некоторых иномарках, как правило, встроен внутрь генератора. В обиходе такой регулятор называется шоколадкой, таблеткой и т.д.

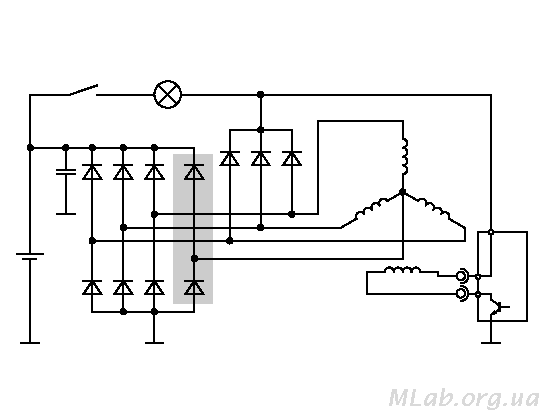

Ген связан с плюсовым зажимом АКБ через вывод «30». Его также называют плюсом, «В» или «ВАТ». Что касается отрицательного вывода, то он обозначается, как «31» или минус. Также в обиходе встречаются другие его обозначения: «D», «В-» и т.д. Клемма таблетки, используемая для подачи питания от автомобильной сети при включенном зажигании – вывод «15» или «S». Наконец, вывод, рассчитанный для подавания тока на поверочную лампу зарядки, обозначается, как «61» или «D+».

Регулятор напряжения или шоколадка

Если прекращается подзарядка АКБ, то это в большинстве случаев свидетельствует о порче шоколадки. Однако здесь не стоит отчаиваться, ведь достаточно будет подать напряжение на обмотки, т.е, возбудить генератор, чтобы доехать до магазина или ближайшего СТО.

Итак, чтобы доехать до нужного места, не подвергая АКБ глубокому разряду, надо снять шоколадку и возбудить ген.

Классификация МПТ по способу питания обмоток индуктора и якоря

По данному признаку МПТ делятся на 4 вида.

С независимым возбуждением

Обмотки индуктора и якоря не имеют электрического соединения. У генераторов этого типа обмотку возбуждения питает сеть постоянного тока, аккумулятор или специально предназначенный для этого генератор — возбудитель. Мощность последнего — несколько сотых мощности основного генератора.

Область применения генераторов с независимым возбуждением:

1. системы значительной мощности, где напряжение на обмотке возбуждения существенно отличается от генерируемого;
2. системы регулирования скорости вращения двигателей, запитанных от генераторов.

У двигателей с независимым возбуждением запитана и якорная обмотка. В основном это также агрегаты большой мощности.

Независимость обмотки индуктора позволяет удобнее и экономичнее регулировать ток возбуждения. Еще одна особенность таких моторов — постоянство магнитного потока возбуждения при любой нагрузке на валу.

С параллельным возбуждением

Обмотки индуктора и якоря соединены в одну цепь параллельно друг другу. Генераторы этого типа обычно применяются для средних мощностей. При параллельном соединении генерируемое устройством напряжение подается на обмотку возбуждения. При соединении в одну цепь обмоток индуктора и якоря говорят о генераторе с самовозбуждением.

По своим характеристикам они идентичны моторам с независимым возбуждением и обладают следующими особенностями:

• при изменении нагрузки частота вращения практически не трансформируется: замедление составляет не более 8% при переводе от холостого хода к номинальной нагрузке;
• можно с минимальными потерями регулировать частоту вращения, причем в широких пределах — 2-кратно, а у специально сконструированных моторов и 6-кратно.

Индуктор вращающегося двигателя с параллельным возбуждением нельзя отсоединять от цепи якоря, даже если он уже отключен. Это приведет к наведению значительной ЭДС в обмотке возбуждения с последующим выходом мотора из строя. Находящийся рядом персонал может получить травму.

С последовательным возбуждением

Обмотки соединены в цепь последовательно друг другу. Через обмотку возбуждения течет ток якоря. Генераторы этого типа почти не применяются, поскольку процесс самовозбуждения происходит достаточно бурно и устройство не способно обеспечить необходимое большинству потребителей постоянство напряжения. Их используют только в специальных установках.

Схема последовательного возбуждения

Двигатели этого типа широко применяют в качестве тяговых (электровозы, троллейбусы, краны и пр.): по сравнению с аналогами параллельного возбуждения, при нагрузке они дают более высокий момент с одновременным уменьшением скорости вращения. Пусковой момент также высок.

Запуск двигателя с нагрузкой ниже 25% номинальной, а тем более на холостом ходу, недопустим: частота вращения окажется чересчур высокой, и агрегат выйдет из строя.

С параллельно-последовательным (смешанным) возбуждением

Существует два вида схемы:

1. основная обмотка индуктора включена параллельно с якорной, вспомогательная — последовательно;
2. основная обмотка индуктора включена последовательно с якорной, вспомогательная — параллельно.

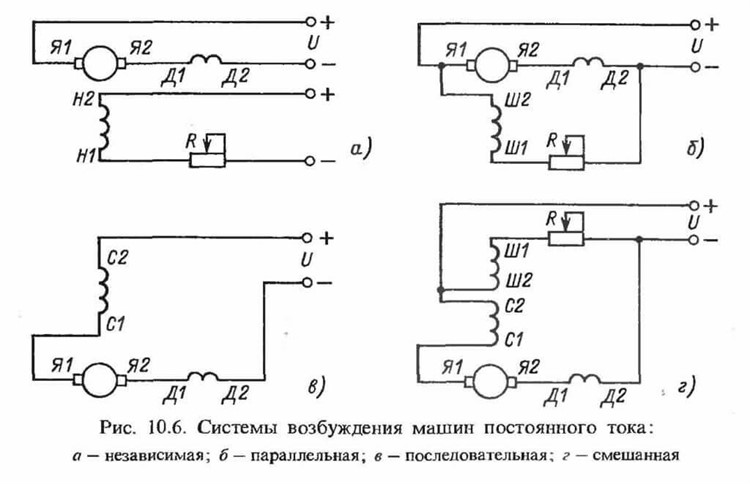

Схемы систем возбуждения МПТ

Подключение параллельной обмотки до последовательной называют «коротким шунтом», за последовательной — «длинным шунтом». Генераторы этого типа применяются крайне редко.

Двигатели сочетают в себе достоинства аналогов с параллельным и последовательным возбуждением: способны работать на холостом ходу и при этом развивают значительное тяговое усилие. Но и они сегодня почти не применяются.

Классификация

Генераторы короткозамкнутого типа получили наибольшее распространение, ввиду простоты их конструкции. Однако существуют и другие типы асинхронных машин: альтернаторы с фазным ротором и устройства, с применением постоянных магнитов, образующих цепь возбуждения.

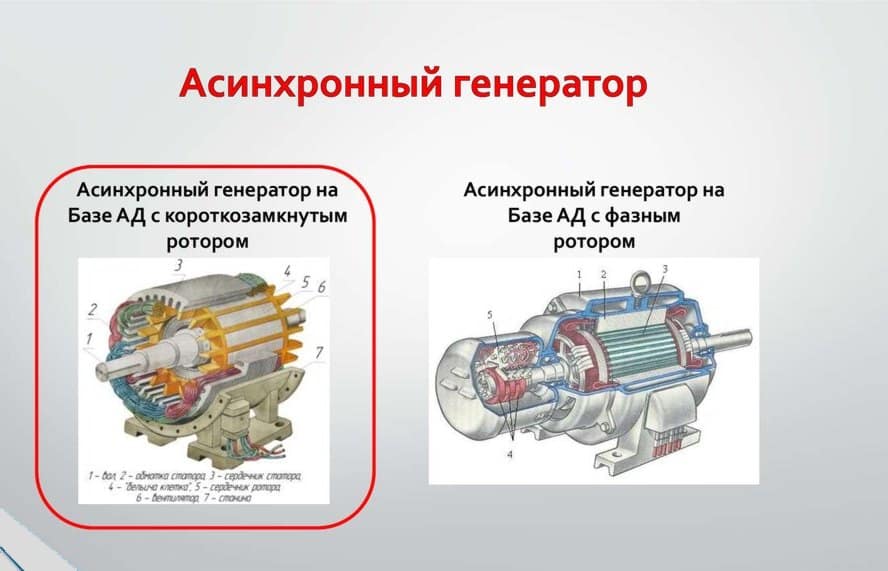

На рисунке 5 для сравнения показаны два типа генераторов: слева на базе асинхронного двигателя с короткозамкнутым ротором, а справа – асинхронная машина на базе АД с фазным ротором. Даже при беглом взгляде на схематические изображения видно усложнённую конструкцию фазного ротора

Привлекает внимание наличие контактных колец (4) и механизма щёткодержателей (5). Цифрой 3 обозначены пазы для проволочной обмотки, на которую необходимо подать ток для её возбуждения. Рис

5. Типы асинхронных генераторов

Рис. 5. Типы асинхронных генераторов

Наличие обмоток возбуждения в роторе асинхронного генератора повышает качество генерируемого электрического тока, однако при этом теряются такие достоинства как простота и надёжность. Поэтому такие устройства используются в качестве источника автономного питания только в тех сферах, где без них трудно обойтись. Постоянные магниты в роторах применяют в основном для производства маломощных генераторов.

Неисправности автогенераторов и способы их устранения

При работе генераторов могут возникать неисправности механического и электрического характера. Зачастую одна вовремя не исправленная поломка становится причиной других.

Признаки повреждения генератора:

• мигание или постоянная работа лампы зарядки при работающем моторе;
• недостаточная зарядка или перезаряд аккумулятора;
• тусклый свет внешней световой сигнализации;
• пульсации свечения ламп;
• значительное увеличение яркости свечения ламп при повышении оборотов;
• посторонние звуки, источником которых является генератор или привод.

Механические поломки

Распространенные неисправности механического характера:

• появление трещин на приводном шкиве;
• обрыв ремня привода;
• износ подшипников якоря, который приводит к заклиниванию генератора.

Трещины и сколы на шкиве обнаруживаются при визуальном осмотре узла. Острые кромки начинают разрушать приводной ремень, который может сойти со шкива по поврежденным кромкам. Поломанный или лопнувший шкив требуется заменить новым, ремонт узла невозможен. Новый шкив должен иметь такие же геометрические параметры, как и изношенный.

Поврежденные подшипники якоря начинают издавать при работе характерный свист. Затягивать с ремонтом не следует, поскольку нарушается режим работы генератора из-за изменения зазора между якорем и статором. В итоге якорь может заклинить, что приведет к обрыву ремня и повреждениям щеток и обмотки.

Электрические поломки

Поломки электрической части генераторов:

• истирание токосъемных щеток;
• протирание коллекторной части ротора генератора;
• выход из строя регулятора напряжения;
• межвитковые замыкания обмотки статора;
• выгорание выпрямительного диодного моста;
• разрушение соединительной проводки;
• обгорание или окисление мест подключения проводки.

Для проверки работоспособности генератора применяется мультиметр или вольтметр, предназначенный для измерения постоянного напряжения 0-20 В. Перед началом замеров рекомендуется прогреть агрегат, дав ему поработать 10-15 минут при холостых оборотах двигателя и работающем потребителе (например, ближнем свете фар). Замер напряжения между положительной клеммой генератора и массой автомобиля должен показать значение в пределах 13,5-14,5 В. Более точная информация имеется в инструкции по ремонту и обслуживанию машины. При отклонении напряжения от норматива требуется замена реле-регулятора.

Проверка напряжения на клеммах батареи позволяет обнаружить повреждения соединительной проводки. Для полноценного замера требуется увеличить обороты двигателя до высоких и подключить мощные потребители энергии (например, дальний свет фар, обогревы стекол и сидений). В этом случае напряжение должно быть близким к значению на реле-регуляторе. В противном случае требуется провести проверку проводов и точек подключения.

Исправность диодного моста проверяется путем установки мультиметра на положительный вывод генератора и массу в режиме замера переменного тока. Значение напряжения должно находиться в пределах до 0,5 В. Более высокое напряжение является признаком неисправности диодного моста.

Процесс замены генератора на Форд Фокус 2 показан в видео, предоставленном каналом «Азбука Форд».

Замер пробоев обмоток генератора производится при отключенном аккумуляторе и отсоединенной от положительной клеммы устройства проводке. Тестер, переключенный в режим амперметра, подключается между клеммой и проводкой. Допустимым считается значение до 0,5 мА. При повышенном токе возможен пробой деталей диодного моста либо обмоток.

Для проверки обмоток возбуждения необходимо снять генератор с автомобиля. Работы ведутся при удаленном регуляторе напряжения и щеточном узле. Перед началом проверки контактные кольца очищаются от грязи. Тестирование выполняется мультиметром, переведенным в режим омметра. Подключение ведется к контактным кольцам. Нормальное значение сопротивления находится в интервале 5-10 Ом. Для замера пробоя на массу омметр цепляется к кольцам и корпусу. В исправном состоянии значение сопротивления будет бесконечным, при иных значениях — имеется пробой.

Категорически запрещается проверять работу генераторов методом короткого замыкания. Подобные действия приводят к выходу из строя не только агрегата, но и электронных блоков. Диагностику устройства рекомендуется проводить на стендах, имеющихся в специализированных центрах. Самостоятельные действия могут стать причиной дорогостоящего ремонта.

Преобразование энергии

На рисунке 5 показаны направления действия механических и электрических величин в якоре генератора и двигателя постоянного тока.

Рисунок 5. Направление э. д. с., тока и моментов в генераторе (а) и двигателе (б) постоянного тока

Согласно первому закону Ньютона в применении к вращающемуся телу, действующие на это тело движущие и тормозные вращающие моменты уравновешивают друг друга. Поэтому в генераторе при установившемся режиме работы электромагнитный момент

Mэм = Mв — Mтр — Mс,

(7а)

где Mв – момент на валу генератора, развиваемый первичным двигателем, Mтр – момент сил трения в подшипниках, о воздух и на коллекторе электрической машины, Mс – тормозной момент, вызываемый потерями на гистерезис и вихревые токи в сердечнике якоря. Эти потери мощности появляются в результате вращения сердечника якоря в неподвижном магнитном поле полюсов. Возникающие при этом электромагнитные силы оказывают на якорь тормозящее действие и в этом отношении проявляют себя подобно силам трения.

В двигателе при установившемся режиме работы

Mэм = Mв + Mтр + Mс,

(7б)

где Mв – тормозной момент на валу двигателя, развиваемый рабочей машиной (станок, насос и т. п.).

В генераторе Mэм является тормозным, а в двигателе – вращающим моментом, причем в обоих случаях Mв и Mэм противоположны по направлению.

Развиваемая электромагнитным моментом Mэм мощность Pэм называется электромагнитной мощностью и равна

Pэм = Pэм × Ω,

(8)

где

Ω = 2 × π × n,

(9)

представляет собой угловую скорость вращения.

Подставим в выражение (8) значение Mэм и Ω из равенств (5) и (9) и учтем, что линейная скорость на окружности якоря

Тогда получим

Pэм = 2 × B × l × Dа × Iа × π × n = 2 × B × l × v × Iа

или на основании выражения (1)

Pэм = Eа × Iа.

(10)

В обмотке якоря под действием э. д. с. Eа и тока Iа развивается внутренняя электрическая мощность якоря

Pа= Eа × Iа.

(11)

Согласно равенствам (10) и (11), Pэм = Pа, т. е. внутренняя электрическая мощность якоря равна электромагнитной мощности, развиваемой электромагнитным моментом, что отражает процесс преобразования механической энергии в электрическую в генераторе и обратный процесс в двигателе.

Умножим соотношения (3) и (6) на Iа. Тогда для генератора будем иметь

Uа × Iа = Eа × Iа – Iа2 × rа

(12)

и для двигателя

Uа × Iа = Eа × Iа + Iа2 × rа.

(13)

Левые части этих выражений представляют собой электрические мощности на зажимах якоря, первые члены правых частей – электромагнитную мощность якоря и последние члены – электрические потери мощности в якоре.

Приведенные соотношения действительны и при более сложной обмотке якоря, так как э. д. с. и моменты отдельных проводников складываются. Эти соотношения являются выражением закона сохранения энергии и отражают процесс преобразования энергии в машине постоянного тока.

Согласно им механическая мощность, развиваемая на валу генератора первичным двигателем, за вычетом механических и магнитных потерь, превращается в электрическую мощность в обмотке якоря, а электрическая мощность за вычетом потерь в этой обмотке выдается во внешнюю цепь. В двигателе электрическая мощность, подводимая к якорю из внешней цепи, частично расходуется на потери в обмотке якоря, а остальная часть этой мощности превращается в мощность электромагнитного поля и последняя – в механическую мощность, которая за вычетом потерь на трение и потерь в стали якоря передается рабочей машине.

Установленные выше применимо к машине постоянного тока общие закономерности превращения энергии в равной степени относятся также к машинам переменного тока.

Параметры генератора

Работу генератора оценивают по нескольким параметрам:

• номинальный ток и номинальное напряжение;
• номинальная частота возбуждения;
• частота самовозбуждения;
• коэффициент полезного действия (КПД).

Номинальное напряжение для бортовой сети автомобиля от генератора 12В или 24В. Токоскоростная характеристика показывает зависимость силу тока от частоты вращения генератора.

Характеристика генератора

Напряжение генератора можно измерить мультиметром. При всех выключенных потребителях без нагрузки на холостом ходу мультиметр должен показывать напряжение в пределах 14,3В — 15,5В. Если напряжение после запуска двигателя свыше 14В, то это может говорить о разряде АКБ и зарядке его генератором. При поочередном включении потребителей (фары, подогрев, кондиционер и т.д.) напряжение уменьшается примерно на 0,2 после каждого включения. Но в итоге напряжение не должно снижаться ниже 12,8В. Если значение меньше, то аккумулятор начнет разряжаться. Если напряжение, наоборот, сильно высокое (14В и выше), то это может привести к выходу АКБ из строя. При этом на выходе самого аккумулятора напряжение должно быть в пределах 12,6В — 12,7В.

Напряжение генератора под нагрузкой может отличаться от номинальных значений 12В. После включения всех потребителей тока значение должно быть в пределах 13,5В — 14В. Если ниже, то это может указывать на неисправность устройства. Допустимым пределом считается 13В.

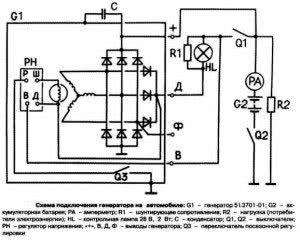

На картинке ниже показана подробная схема подключения генератора в автомобиле.

Схема подключения генератора

Классификация

Различают два типа генераторов постоянного тока:

• с независимым возбуждением обмоток;
• с самовозбуждением.

Генераторы переменного тока с самовозбуждением используют электрическую энергию, вырабатываемую самой машиной. По принципу соединения обмоток якоря генераторы переменного тока с самовозбуждением делятся на типы:

• устройства с параллельным возбуждением;
• Генераторы переменного тока с последовательным возбуждением;
• Устройства смешанного типа (комбинированные генераторы).

Рассмотрим более подробно особенности каждого типа соединения обмотки якоря.

С параллельным возбуждением

Для обеспечения правильной работы оборудования необходимо иметь стабильное напряжение на клеммах генератора, не зависящее от колебаний общей нагрузки. Это достигается путем регулировки параметров возбуждения. В генераторах с параллельным возбуждением выводы катушки подключаются через управляющий реостат параллельно обмотке якоря.

Реостаты возбуждения могут коротко замкнуть обмотку возбуждения. В противном случае при разрыве цепи возбуждения произойдет быстрое увеличение ЭДС самоиндукции в обмотке, которая может пробить изоляцию. В условиях короткого замыкания энергия рассеивается в виде тепла, что предотвращает разрушение генератора.

Электрические машины с параллельным возбуждением не требуют внешнего источника питания. Благодаря остаточному магнетизму, всегда присутствующему в сердечнике электромагнита, параллельные обмотки самовозбуждаются. Для увеличения остаточного магнетизма в катушках возбуждения сердечники катушек изготавливаются из литой стали.

Процесс возбуждения продолжается до тех пор, пока ток не достигнет предельного значения, а ЭДС не достигнет номинального значения при оптимальной скорости вращения якоря.

Преимущество: генераторы параллельного возбуждения практически не подвержены влиянию токов короткого замыкания.

С независимым возбуждением

В качестве источника питания для обмоток возбуждения часто используются батареи или другие внешние устройства. В моделях машин малой мощности для обеспечения основного магнитного потока используются постоянные магниты.

Мощные генераторы переменного тока имеют возбудитель на валу, который генерирует постоянный ток, возбуждающий основные обмотки якоря. Возбуждение достаточно для 1 – 3% номинального тока якоря и не зависит от тока якоря. Изменение ЭДС контролируется реостатом.

Преимущество независимого возбуждения заключается в том, что ток возбуждения никак не зависит от напряжения на клеммах. Преимущество этого способа заключается в том, что ток возбуждения не зависит от напряжения на клеммах.

При последовательном возбуждении

Последовательные обмотки вырабатывают ток, равный току генератора. Поскольку на холостом ходу нагрузка равна нулю, возбуждение равно нулю. Это означает, что характеристика холостого хода не может быть снята, т.е. отсутствует характеристика управления.

В генераторах переменного тока с последовательным возбуждением, когда ротор вращается на холостом ходу, ток практически отсутствует. Для запуска процесса возбуждения необходимо подключить внешнюю нагрузку к клеммам генератора. Такая сильная зависимость от напряжения нагрузки является недостатком последовательных обмоток. Эти устройства можно использовать только для питания электрооборудования с постоянной нагрузкой.

Смешанное возбуждение

Конструкции генераторов со смешанным возбуждением сочетают в себе полезные функции. Их характеристики: они имеют две катушки, основную, соединенную параллельно с обмоткой якоря, и вспомогательную, соединенную последовательно. Реостат подключен к параллельной обмотке для регулирования тока возбуждения.

Процесс самовозбуждения генератора со смешанным возбуждением аналогичен процессу самовозбуждения генератора с параллельными обмотками (из-за отсутствия начального тока последовательная обмотка не участвует в самовозбуждении). Характеристика холостого хода такая же, как у генератора с параллельными обмотками. Это позволяет регулировать напряжение на клеммах генератора.

Смешанное возбуждение сглаживает пульсации напряжения при номинальной нагрузке. Это главное преимущество данного типа генератора переменного тока перед другими типами генераторов. Недостатком является сложность конструкции, что приводит к более высоким ценам на эти устройства. Такие генераторы также не переносят короткого замыкания.

Принцип работы генератора
