Как составить проект для подключения электрики к частному дому

Введение

Как правило, больше всего сложностей возникает именно на данном этапе обустройства загородного дома.

Пожалуй, главная проблема — стоимость подключения к электросетям и согласование проектной документации и разрешительных документов. Будьте готовы решать множество бумажных вопросов.

В первую очередь нужно получить технические условия (ТУ) на электроснабжение. ТУ содержат сведения о выделяемой электрической мощности, порядок выполнения работ по электроснабжению дома. В них перечислены и требования:

• строго выполнять проект и согласовывать его возможные изменения с территориальным органом Госэнергонадзора;
• выполнять монтажные работы с привлечением организаций, имеющих соответствующие лицензии;
• проводить испытания системы энергоснабжения.

При выполнении всех условий, прописанных в ТУ, после окончания монтажа электроснабжения составляется акт допуска в эксплуатацию, который визирует инспектор Госэнергонадзора. Срок действия ТУ ограничен, как правило, одним годом. Если этот срок истек, а электрооборудование не подключено, придется получать новый комплект документов.

Следующий шаг — поиск подрядной организации, которая разработает проект электроснабжения дома. Идеальный вариант, когда проект электроснабжения и монтажные работы выполняет одна организация.

Итог работ — получение акта о допуске систем энергоснабжения в эксплуатацию. Дополнительно могут потребоваться согласования с Госэнергосбытом — организацией, которая занимается учетом потребления энергии и расчетами с потребителями.

В результате застройщик должен собрать комплект следующих документов:

1. договор на оказание услуг и выполнение работ между застройщиком и подрядной организацией;
2. проект электроснабжения, согласованный с Госэнергонадзором;
3. протоколы испытаний электрооборудования и электропроводки сертифицированной лабораторией;
4. акт выполнения электромонтажных работ организацией, имеющей соответствующую лицензию;
5. договор на электроснабжение между потребителем электроэнергии и Госэнергосбытом;
6. акт допуска в эксплуатацию электроустановки, завизированный инспектором Госэнергонад зора.

Еще до получения ТУ владелец загородного дома должен рассчитать, какой объем электроэнергии ему необходим, исходя из количества и мощности электроприборов. Усредненные значения потребляемой мощности некоторых электроприборов приведены в таблице ниже.

Усредненные значения полной потребляемой мощности некоторых электроприборов

Не забудьте учесть потребляемую мощность светильников. Обычно в таких приборах используются лампы накаливания мощностью 60–100 Вт, но их можно заменить более современными энергоэффективными лампами (25–35 Вт). Освещенность при этом останется прежней.

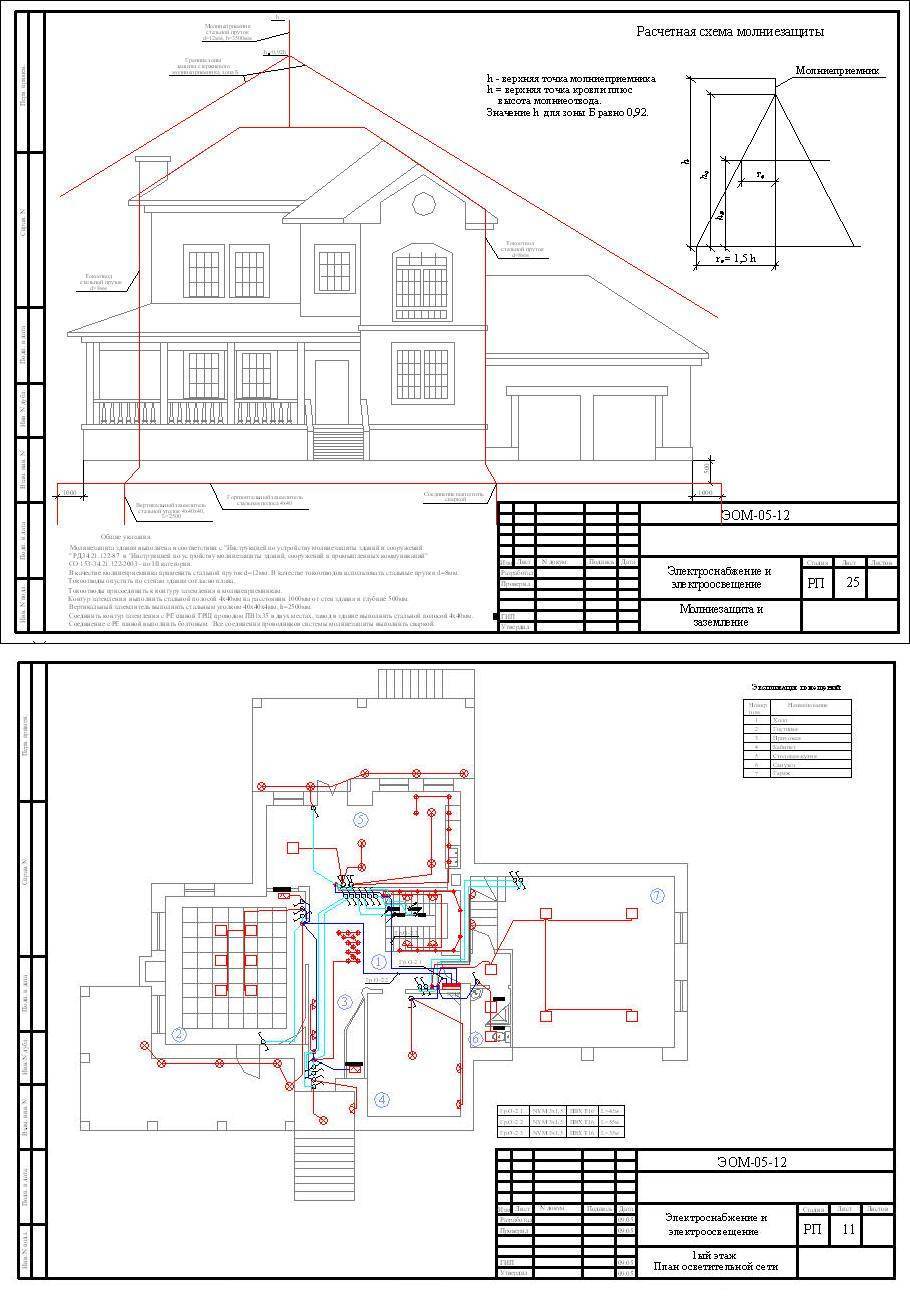

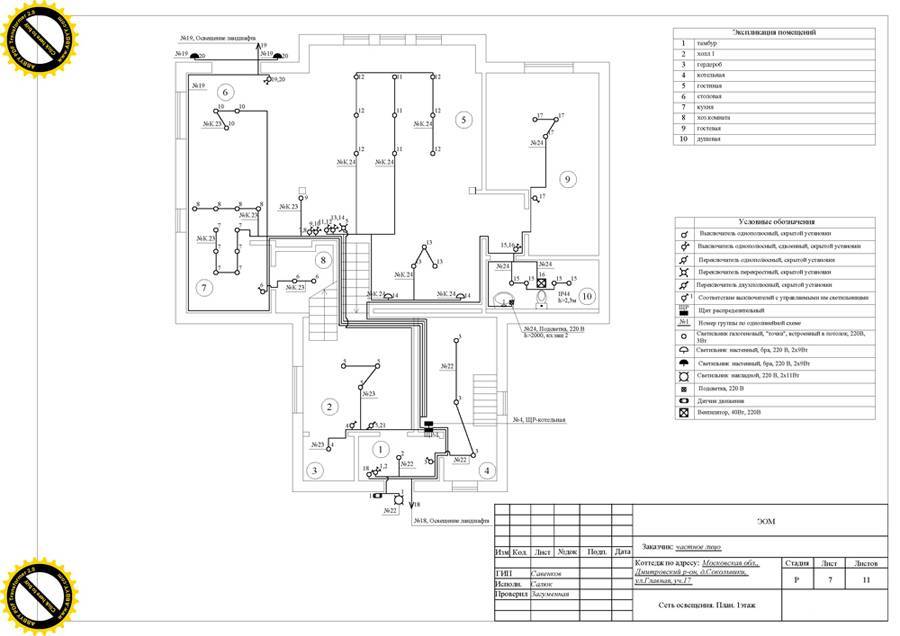

План внутренней электрической сети в частном доме

Прежде чем составлять схему, где будет указано месторасположение кабелей и проводов, необходимо составить детальный план размещения бытовой техники, приборов освещения и другого электрооборудования как в самом доме, так и на территории домовладения. Принципиальная схема электропроводки в частном доме разрабатывается основываясь именно на этих данных. Допустим, если в жилых комнатах достаточно нескольких розеток для подключения маломощной бытовой техники, то в кухню и ванную комнату необходимо заводить несколько отдельных линий для обеспечения электричеством мощных стиральных машин, микроволновых печей и так далее.

На основании этого плана разрабатывается принципиальная схема разводки электропроводки. Она считается основополагающим документом для проведения монтажных работ и закупки всех необходимых комплектующих и материалов. Схема дает возможность точно рассчитать длину необходимого кабеля и проводов, их сечение, количество разветкоробок, выключателей, розеток и других элементов электропроводки. Она не позволит запутаться при выполнении работ по монтажу и ошибиться в выборе комплектующих изделий по техническим характеристикам. Поэтапный план разработки схемы электропроводки в частном доме приведен ниже.

1. На первом этапе необходимо определиться с типом электрической проводки. Существует всего два варианта: скрытая или наружная. Первый вид самый распространенный. В этом случае провода и кабели укладывают в специальные штробы, прорезанные в стенах, полах или потолке, после чего они замуровываются цементным раствором или другими строительными материалами. Наружная разводка, весьма популярная в далеком прошлом, сейчас используется в тех случаях, когда не рекомендуется прокладывать каналы в несущих конструкциях дома, а именно в деревянных строениях из бруса, оцилиндрованного бревна и так далее.
2. Далее следует разделить всю электропроводку по группам потребления. Вся сеть делится на следующие линии: для освещения, питания розеток, силовую, уличную и для хозпостроек. Каждая из линий прорисовывается на отдельном листе с указанием размеров помещений, толщины перегородок и стен и так далее. В заключительной фазе этого этапа, по подготовленным данным, рисуется общий план электропроводки частного дома со всеми элементами сети. Производится расчет необходимого сечения кабелей, количества комплектующих и материалов, необходимых для монтажа электропроводки в целом.

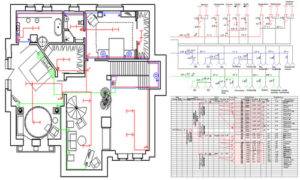

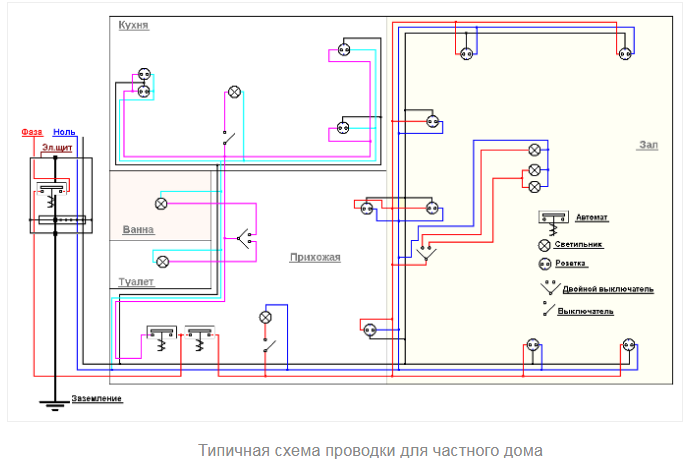

Разрабатывая принципиальную схему электроразводки в частном доме, следует знать, что современные СНиП обязывают исполнителя планировать проводку раздельно по комнатам, с разделение линий розеток и осветительных приборов. Это связано с требованиями безопасной эксплуатации электрических сетей. К тому же по комнатное разделение внутренней проводки более удобно в эксплуатации. При проведении ремонтных работ нет необходимости обесточивать весь дом, достаточно отключить от сети одну комнату.Разделение внутренней сети электроснабжения на линии по мощности и группам потребления позволяет использовать электрооборудование и кабельную продукцию с соответствующими техническими характеристикам. Например, для линии освещения можно применять провод с сечением 1.5 мм² и автоматический выключатель на 16 А. Этого достаточно для нормального функционирования нескольких светильников. А вот для подключения розеток необходимо использовать кабель с сечением 25 мм², соответственно и автомат большей мощности на 25 А. Все это позволяет оптимизировать технические характеристики всей внутренней сети и сократить затраты на приобретение материалов и оборудования.

Все линии проводов и кабелей подходят к электрическому распределительному щиту. Для каждой из них устанавливается автоматический выключатель соответствующей мощности и если необходимо УЗО (устройство защитного отключения). Электрощит является неотъемлемой частью всей системы внутренней проводки и его необходимо включать в принципиальную схему электроразводки в частном доме, квартире или на даче. Для частного дома, возможно, потребуется включить в схему электропроводки стабилизатор напряжения, так как параметры электрического тока, очень часто бывают нестабильными.

Документы для подключения электричества к частному дому на земельном участке

Прежде чем начинать монтаж электропроводки на участке или подводить электричество к частному дому, необходимо составить проект электроснабжения. Разрешение на использование электрической энергии можно получить лишь в том случае, если электроустановки будут запущены в эксплуатацию при наличии соответствующих документов. После предоставления и проверки документов для подключения электричества к частному дому потребитель получит абонентскую книжку для оплаты счетов за электричество.

На начальном этапе владелец электрических сетей должен предоставить потребителю необходимую информацию, касающуюся технических условий эксплуатации электрических сетей. На основании этих сведений потребитель должен составить схему электроснабжения своего дома и участка с хозяйственными постройками.

Далее эта схема должна быть согласована с владельцем электрической сети и местными органами госэнергонадзора. После монтажа электросетей, выполненного с соблюдением всех технических требований и норм, потребитель должен подать заявление на разрешение подключения к электросети. После этого владельцу сети рекомендуется проверить внутреннюю сеть на предмет соответствия составленному проекту. Также на данном этапе проводится инструктаж по технике безопасности эксплуатации электросетей и электроприборов. Лишь после всех этих процедур ответственная инстанция дает разрешение на подключение пользователя к общей электросети.

Представленные документы для подключения электричества к участку должны содержать подробную информацию о том, какие электроприборы, провода, установки, предохранители и автоматические выключатели будут задействованы при монтаже системы проводки. Здесь же нужно указать, какой способ прокладки проводки будет использоваться. Следует обязательно приложить схему внутренней электропроводки в доме, а также наружных сетей на участке и на пути к частному сектору.

Все ответвления, отходящие от внутренних линий, должны быть нанесены на общий план участка. Схему внутренней проводки рекомендуется разместить на плане самого строения. Чтобы провести электричество в частный дом, на плане необходимо указать местонахождение электрических щитков, распределительных коробок, всех электрических точек — выключателей, стационарных светильников и других электроприборов.

Этапы электрификации

После составления проекта начинается этап монтажа системы электрического снабжения. Монтаж должен выполняться в полном соответствии с утвержденным документом, иначе может произойти перенапряжение в сети. Если все требования проекта соблюдены, составляется акт о приемке работ и выдается разрешение на эксплуатацию электричества на участке. Следующим шагом является установка пломб на все элементы системы, подающие напряжение. После этого подписывается еще один акт.

• путем прокладки провода под землей;
• путем прокладки кабеля воздушным способом.

Второй способ считается менее затратным, поскольку он не требует проведения земляных работ. В то же время, этот способ имеет свои недостатки: линии электропередач могут оборваться при неблагоприятных погодных явлениях: сильном ветре, обледенении и т. д.

Подключение электричества подземным способом

Подключение электроэнергии к участку без построек подземным способом требует значительного вложения физических сил и финансовых ресурсов. Преимуществом данного способа является его надежность и безопасность системы, которая обеспечивает защиту от негативных внешних факторов.

Подземный способ включает в себя следующие работы:

• подготовку траншеи глубиной порядка 75 сантиметров (ниже уровня промерзания почвы);
• засыпку кабеля слоем песка (порядка 20 сантиметров);
• освобождение рва от мусора, удаление острых предметов, которые могут привести к повреждению проводов.

При использовании данного способа применяется провод без токопроводящих жил. Наиболее часто используется двухфазный кабель, рассчитанный на 220 вольт. Провод маскируется гофротрубой, защищающей его от механических повреждений.

Электромонтажные работы

Итак, теперь поговорим о самом интересном – как провести свет в сарай из частного дома. На самом деле монтаж освещения выполнить намного проще, нежели подготовительные работы. Рассмотрим на примере более простой и в то же время популярный способ монтажа – по воздуху в сухой хозблок.

1. Закрепите в подходящем месте на доме первый крюк. Можно использовать крепление на изоляторах, как показано на фото ниже.
2. Пропустите кабель через гофрированную трубу, которая дополнительно защитит линию освещения от механических повреждений.
3. Отключите электроэнергию на вводном домашнем щитке.
4. Просверлите отверстие в стене дома чтобы провести в него кабель и подключите к домашнему распределительному щитку на вводе.
5. Протяните свет к сараю и заведите кабель внутрь постройки.
6. На входе установите автоматический выключатель.
7. От автомата выведите распределительную коробку, от которой Вам нужно провести кабель в гофре к нужным местам (где будут находиться лампочки).
8. Можно подключить светильник не только внутри сарая, но и на выходе, как показано на фото. В обеих случаях для освещения лучше использовать светильники с влагозащищенными плафонами.
9. Установите в подходящем месте выключатель света. Для управления уличным и внутренним освещением лучше использовать двойную модель. Схему подключения двухклавишного выключателя света мы предоставляли в соответствующей статье.
10. После всех электромонтажных работ включите электроэнергию и проверьте, насколько правильно Вам удалось провести свет в сарае.

Вот и все, что Вы должны сделать для монтажа освещения в сарае своими руками! Как Вы видите, ничего сложного нет и к тому же такая работа не займет много времени

Обращаем Ваше внимание на то, что если в неотапливаемом хозблоке Вы установите понижающий трансформатор (к примеру, ЯТП), у Вас будет в наличии дополнительная розетка, к которой можно подключить электроинструмент во время ремонта. В таком случае сечение медного кабеля, который Вы протяните от дачи, должно быть не менее 2,5 мм2. На этом наша простая инструкция завершена

Надеемся, что теперь Вы знаете, как провести свет в сарай из частного дома своими руками! Если Ваш дачный участок часто остается без электричества, рекомендуется положить на входе в хозпостройку фонарик, который может спасти ситуацию в любой момент

На этом наша простая инструкция завершена. Надеемся, что теперь Вы знаете, как провести свет в сарай из частного дома своими руками! Если Ваш дачный участок часто остается без электричества, рекомендуется положить на входе в хозпостройку фонарик, который может спасти ситуацию в любой момент.

Опубликовано:
26.03.2015
Обновлено: 27.06.2017

Пошаговая инструкция

Монтаж электропроводки в доме подразумевает последовательность действий. Прежде чем браться за дело, нужно обязательно разработать план мероприятий, разделить все работы на следующие друг за другом этапы и неукоснительно следовать плану.

Также на этапе создания пошаговой инструкции необходимо составить список с приблизительным перечнем необходимой фурнитуры и расходных материалов. Точное количество материала, который приобретается на погонаж, станет понятным после разметки стен и обмеров.

Разметка схемы

Работы начинают с поверхностной разметки мест прокладки, коммутации кабелей, точек холостого пересечения коммуникаций, зон монтажа элементов управления цепями и точек разбора электричества: выключателей, розеток, люстр, светильников, соединительных коробок, щитков. Разметку удобно производить цветным мелом — магистрали обозначаются одним цветом, элементы фурнитуры — другими.

После того как схема будет перенесена с бумаги на стены, обнаружатся «узкие места» — точки пересечения электрических проводов с другими коммуникациями: водопроводными отопительными трубами, вентиляционными желобами и т.п. Категорически не допускается соприкосновение токопроводящих элементов с металлическими составляющими внутридомовых коммуникаций. Места возможных соприкосновений и неудобные для работы участки можно обойти, а при необходимости сместить.

Работы со стенами

Объем долбежных работ зависит от типа прокладываемой проводки в кирпичном доме: она может быть открытая и скрытая. Долбление, наиболее трудоемкая и травмоопасная часть мероприятия, связана с работой электрическими инструментами.

Необходимо соблюдать меры безопасности: пользоваться защитными средствами, занимать во время работы устойчивое положение, пользуясь режущим и долбящим инструментом выше уровня пола, использовать устойчивые лестницы, надежные стремянки, леса. Узкие и неудобные для работы электроинструментом места лучше обойти.

Открытая электропроводка

Если электроснабжение частного дома осуществляется поверх стен, необходимо произвести выборку отверстий для закладных элементов, в которых будут проложены провода, — кабельных каналов, гофровых труб, скоб, плинтусов. Открытый тип проводки считается менее трудоемким но его существенный недостаток — в нарушении эстетики помещений наружными элементами электромонтажа.

Скрытие проводки гипсокартонными панелями ведет к существенной потере объема жилых помещений. При открытом монтаже необходимо использовать специальные гофрированные трубы и кабельные каналы, изготовленные из негорючих пластмасс.

Закрытая разводка

Когда разводка электропроводки осуществлена в специально выбранных для этого в толще стен каналах, она называется закрытой. Выполняя подготовительную часть, придется основательно шуметь и пылить: сделать в кирпиче штробы под провода и выбрать корончатым сверлом отверстия для монтажа внутренних розеток и выключателей — тяжелая задача. Трудоемкость процесса оправдана конечным результатом — прекрасной эстетикой интерьера по завершении ремонта.

Производить электрификацию деревянного строения (бревенчатого дома или сооружения из бруса) закрытым способом нельзя, укладывать провода в толще дерева запрещается категорически. Чтобы не портить эстетику помещений, как вариант используют ретро-монтаж — свитые косичками провода фиксируются на специальных фарфоровых изоляторах. Розетки и выключатели устанавливают на диэлектрических подкладках из фарфора. Соединительные коробки должны быть пожаробезопасными.

Варианты подключения дома, дачи или участка к электросетям

Таких вариантов существует всего два: передача электроэнергии по воздушной линии и закрытому подземному кабелю. Первый самый простой и дешевый, прокладка кабеля же связана с серьезными материальными затратами. Ниже представлены особенности подключения по обеим вариантам.

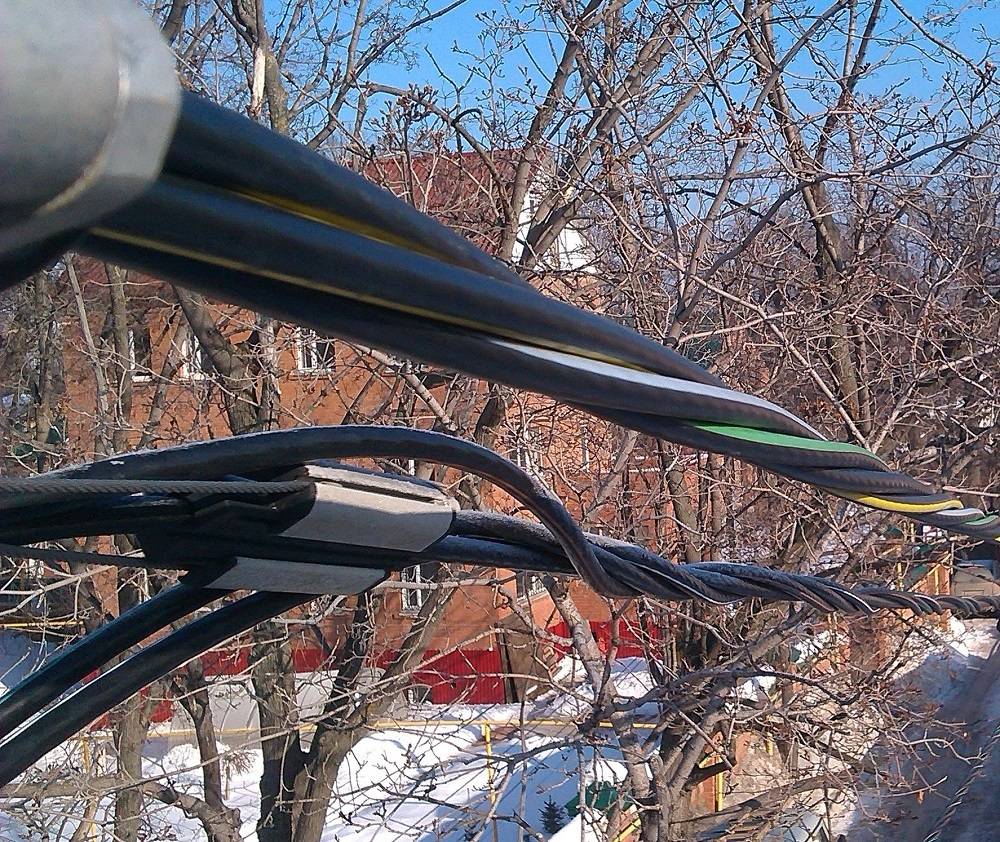

1. Воздушная линия. В этом случае, от опоры ЛЭП протягивается специальный кабель, обеспечивающий подачу электроэнергии к вводно-распределительному устройству. Выполнить такое подключение несложно, главное, соблюдать технику безопасности и нормативы. В настоящее время для этих целей используется кабель СИП.

Если расстояние до ЛЭП превышает нормативные показатели, то необходимо устанавливать дополнительные опоры. Очень часто, по требованиям сотрудников РЭС, приходится устанавливать ВРУ и счетчик на внешнюю стену здания или столб-опору. Это необходимо для беспрепятственного доступа контролеров к прибору учета. В этом случае все элементы устройства необходимо надежно защитить от влаги.

2. Подземный кабель. Скрытый способ подключения к электросетям более эстетичен, но требует дополнительных вложений. Для этого варианта используется специальный кабель, предназначенный для прокладки под землей.

Он дороже СИПа и требует соблюдения определенных условий при монтаже.

Кабель для скрытого подключения, заключенный в «скорлупу» или гофрированную трубу, укладывается в траншею на песчаную подушку, с соблюдением всех нормативных требований. Провод в подготовленную траншею необходимо укладывать свободно, без всякого натяжения. Все остальные операции по подключению объекта к электросетям с помощью подземного кабеля ничем не отличаются от присоединения по воздуху.

Монтаж электропроводки своими руками

Строительство дома осуществляется в несколько этапов. К прокладке коммуникаций приступают после того как возведена коробка — стены и крыша. Монтаж проводки производят в соответствии с заранее составленной поэтапной схемой. Когда есть сомнения в собственных силах, нужно пригласить профессионала.

Необходимо иметь простой набор инструментов и уметь с ними обращаться. Обязательным есть условие соблюдения техники безопасности.

Для работы понадобятся электрический и ручной инструмент и средства защиты:

• угловая шлифовальная машина (болгарка);
• штроборез для выбирания канавок в бетонных и кирпичных стенах;
• перфоратор для бурения сквозных отверстий в стенах и выбора монтажных пазов и отверстий;
• клещи для обжима проводов;
• съемник изоляции для зачистки концов кабелей;
• молоток, пассатижи, бокорезы;
• отвертки, нож для работы с проводами;
• надежная стремянка для монтажа светильников и люстр;
• защитные рукавицы и респиратор, если планируется резка штроб.

Преимущества программирования

Программирование различных схем электропроводки избавляет потребителя от «возни» с самодельными расчётами схем электропроводки в собственном жилище. Прога, которую покупают или скачивают бесплатно из интернета, обеспечивает точный расчёт электрификации дома или квартиры.

Время, которое будет потрачено на сомнительные подсчёты необходимого сечения и потребности в объёме кабельной и проводной продукции для обеспечения полноценного расчёта проводки в помещениях, может быть сокращено обращением к программированию проектирования электропроводки в собственном жилище.

У тех, кто хочет устроить своими руками электропроводку в собственном доме, возникает желание самостоятельно подсчитать объёмы потребности в кабельной продукции. Самостоятельные расчёты чреваты неожиданными неприятностями, такими как разрушение поверхности покрытия стен, воспламенение проводов и возникновение пожара.

Чтобы избежать столь негативных прогнозов, нужно не лениться и обратиться к программному продукту, который выдаст правильное решение, связанное со всем спектром этих вопросов.

Не стоит опасаться сложностей обращения с программой в этой сфере. Разработчики программ для проектирования электропроводок в частном жилище учли все пожелания потребителей.

Важно! Программы адаптированы для широкого круга потребителей. Воспользоваться компьютерным продуктом могут те слои населения, которые имеют возможность доступа к техническому оборудованию с подключением к сети интернета. В противном случае можно дать совет о приобретении ПО на твёрдых носителях

В противном случае можно дать совет о приобретении ПО на твёрдых носителях.

Испытание электропроводки

Завершив монтаж схемы электропроводки, потребуется тщательное ее испытание на предмет качества работ и правильности общей схемы разводки. Это избавит от риска перегрева ее отдельных участков, чреватого возникновением пожара.

Основным инструментом здесь является простейший прибор для прозвонки электрических линий, а лучше всего – мультиметр.

Последовательность действий во время испытания включает в себя выполнение нескольких мероприятий.

1. Проверка на наличие коротких замыканий. Для этого с помощью прибора выясняется, не существует ли соприкосновения проводов фазы, нуля и заземления. Попутно можно выяснить и качество изоляции, для чего измерения потребуется выполнять с помощью мегаомметра.
2. Контролируется работа всех установленных выключателей.
3. Прозваниваются выводы светильников и розеток.

Для того же, чтобы избежать возможных мучений после монтажа электросети, желательно заранее прозвонить и сам электрический провод.

Вполне допустимо, что на каком-то участке произошло его механическое повреждение.Если оно останется незамеченным, то это чревато либо коротким замыканием, или отсутствием напряжения в той или иной линии электроснабжения.

Убедившись, что электрическая сеть построена правильным образом и полностью функционирует, можно приступать к ее эксплуатации.

Разработка схемы электроснабжения частного дома – это работа, требующая максимального внимания. Малейшая неточность или оставленный без внимания узел электросети могут привести либо к неработоспособности сети, либо к невозможности ее безопасной эксплуатации.

Однако при полном понимании ставящихся задач и знании базовых понятий электротехники, воплотить в жизнь можно практически любую схему электросети.

Помотрите видео о уже смонтированной схеме в частном доме и почерпните дополнительные знания о различных мелочах

Проектирование электрической сети

На основе схемы для частного дома при подготовке рабочего проекта электрической сети потребуется рассчитать нужное количество групп, а затем распределить потребители

Кроме того, важно определиться со способами монтажа линии и подсчитать возможную нагрузку на все подключенные к ней приборы

Выбор способа монтажа электропроводки

Начнем с выбора способа монтажа электрической сети. Электропроводка частного дома может быть выполнена открытым и скрытым способом. И от правильного выбора зависит не только количество групп, сечение проводов и суммарная стоимость монтажа, но и внешний вид всего дома.

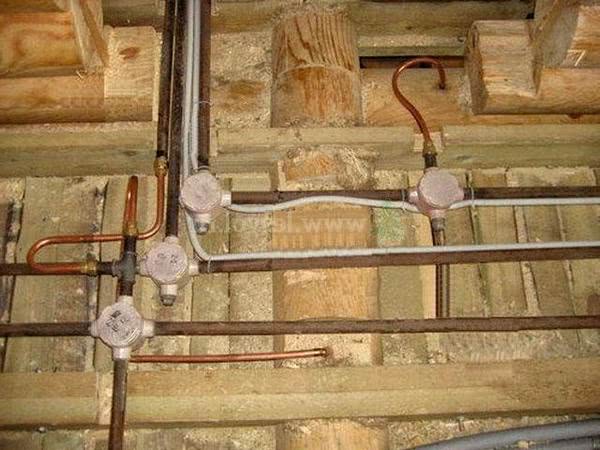

На фото открытая электропроводка в деревянном доме.

Итак:

• Прежде всего отметим, что любой вид монтажа проводки может быть реализован в доме любой конструкции и из любых строительных материалов. Вопрос только в стоимости монтажных работ. Мы не будем приводить нормы монтажа для разных видов проводки в разных условиях. Эту информацию вы можете найти в других статьях на нашем сайте. Остановимся только на общепринятых нормах.
• Открытая проводка нашла широкое применение в домах из горючих материалов. В первую очередь это дерево, СИП панели и другие виды горючих стройматериалов. Для таких домов цена монтажа открытой проводки зачастую значительно ниже. Скрытая же проводка потребует немалых финансовых вливаний, а ее монтаж трудоемок.
• Скрытая проводка применяется преимущественно в домах их кирпича, пеноблоков и других не горючих материалов. Ведь такой вид проводки позволяет полностью скрыть инженерные сети, в то же время в домах из не горючих материалов она не предъявляет особых требований.

Расчет суммарной нагрузки дома

На следующем этапе проектирования вам необходимо рассчитать суммарную нагрузку по дому и по отдельным электроприемникам. Это необходимо для последующего формирования групп.

• Для этого нам прежде всего необходимо определиться с количеством электроточек и их максимальной потребляемой мощностью. Это зачастую становится самой серьезной проблемой для не профессионалов, но де-факто в этом нет нечего сложного.
• Каждая розетка или выключатель в доме смонтирован для определённого электроприбора или группы электроприборов. Нам достаточно выбрать наиболее мощный из них и в дальнейшем вести расчет для него.
• Мощность электроприбора можно посмотреть в паспорте прибора. Так же ее может содержать инструкция по эксплуатации. Если у вас нет не того не другого, то примерную мощность вы можете узнать в нашей таблице.

Таблица мощностей электроприборов.

Но в большинстве случаев мощность приборов указывается в Ваттах, а нам ее необходимо перевести в Амперы. Для этого можно воспользоваться законом Ома — . Вообще это упрощенный вариант формулы, но для наших целей этого вполне достаточно. Исходя из этой формулы у нас получается, что электроприбор мощностью в 1кВт для сети напряжением 220В потребляет электрический ток примерно в 4,5А.

Распределение нагрузок по группам

После того как мы рассчитали суммарную нагрузку по дому и для каждой отдельной электроточки, мы можем приступать к непосредственному созданию групп.

Итак:

Согласно п.9.6 ВСН 59 – 88 номинальная мощность автоматических выключателей для питания групповых линий розеток и сети освещения не должна превышать 16А. Отталкиваясь от этого пункта распределяем наши нагрузки на отдельные группы.

Схема совмещенной электрической группы.

Так же стоит помнить, что электропроводка в частном доме самому монтировать не легко. Поэтому не стоит располагать разные электроприемники одной группы в разных частях дома

Обычно это 1 – 2 смежных комнаты.
Еще одним аспектом на который стоит обратить внимание, это п.7.2 ВСН 59 – 88. Он требует подключение розеток на кухне и в жилых комнатах к разным группам. Достаточно часто в розеточную группу кухни включают и розетку в ванной комнате.

Достаточно часто в розеточную группу кухни включают и розетку в ванной комнате.

• В итоге у нас может получиться от 3 до 7 групп в зависимости от суммарной нагрузки. У некоторых может получиться более 10 групп. Но тут все уже зависит от размеров дома и количества электроприборов. Но согласно технических условий вводной автомат, который установлен на дом, редко превышает значения в 25А иногда 40А.
• Об этом следует помнить и при разделении нагрузки по группам своими руками. Ведь вероятность того, что все электрические приборы будут работать одновременно достаточно низка. Поэтому следует трезво подойти к этому вопросу и выполнить распределение более взвешенно с учетом такого фактора как коэффициент использования.

Вариант электрического щита частного дома с УЗИП

Установка УЗИП именно в электрощите учёта, правильное решение, особенно с точки зрения безопасности.

Подключаются устройства защиты от импульсных перенапряжений параллельно электрической цепи (номер 7), следующим образом:

Щит учета электрической энергии с УЗИП, заземление ТТ

Монтировать УЗИП или нет, решать вам. Зависит это от многих факторов, которые необходимо учитывать. Если же решитесь, эти схемы вам помогут.

Нередко, в накладном уличном электрощите, кроме указанного выше оборудования, требуется установить еще какие-то модульные устройства, например, коммутационные. В частности, очень полезен бывает, особенно на этапе строительства, обычный механизм розетки.

К нему можно подключить электроинструмент, прожектор или любой другой электроприбор, которым нужно воспользоваться на улице. Других способов подключиться к электросети зачастую нет.

Исходные данные для проектирования

Не вдаваясь в ненужные для заказчика технические подробности, весь процесс от принятия решения о подключение до получения готового проекта состоит из двух основных частей:

• Технические условия (ТУ);
• Техническое задание (ТЗ).

Технические условия

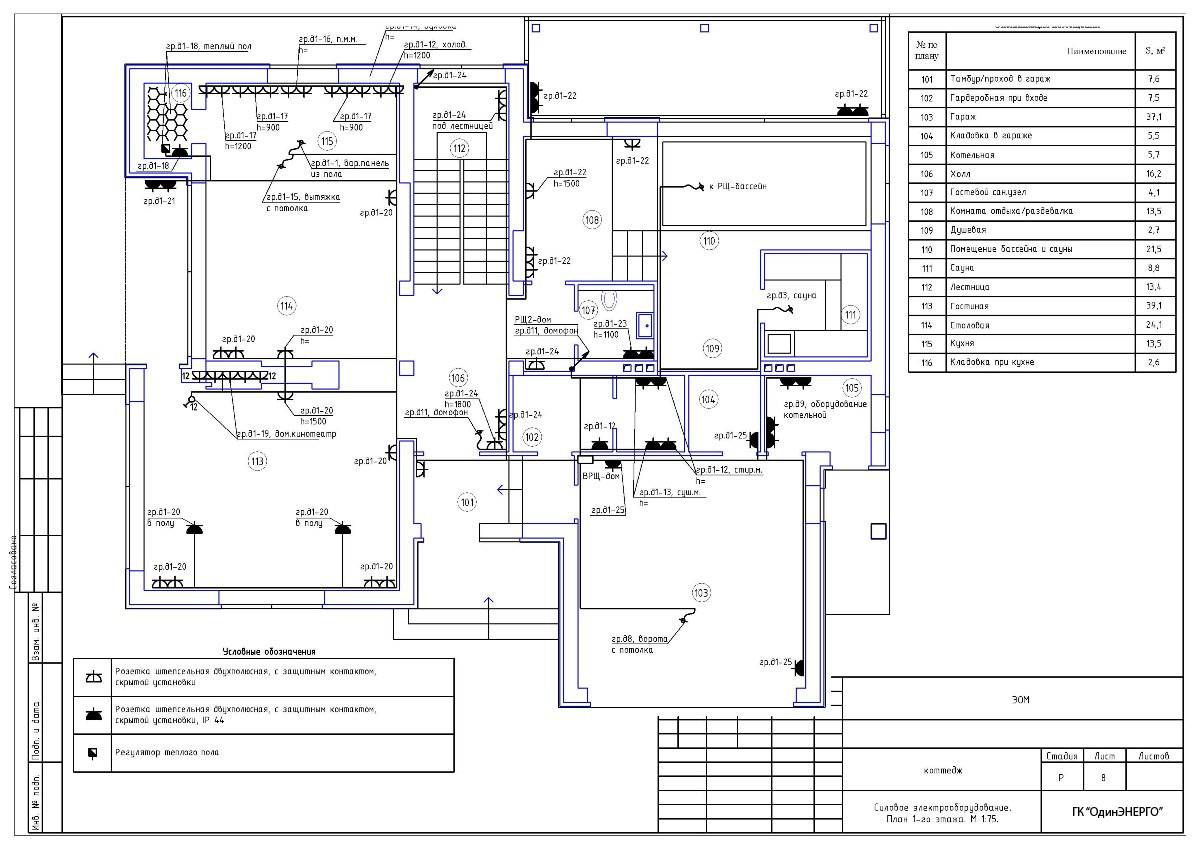

Схема расположения электрооборудования

Получение ТУ – первый шаг к готовому проекту. Технические условия выдаются энергоснабжающей организацией по письменному заявлению. В них подробно рассказывается, что можно делать в рамках СНиП и другой нормативной документации. Для получения техусловий ответственный за распределение энергоресурсов орган предоставляется ряд документов:

1. Схема расположения электрооборудования. На ней в общих чертах показывается расстановка бытовой техники, предполагаемой для установки в частном доме.
2. Линейная схема электроснабжения. Предоставляется только для домов с мощность потребления больше 35 кВт.
3. Трехлинейная схема. Выполняется для сетей 380В.
4. Список энергоустановок с описание их мощности.
5. Документы, подтверждающие право собственности на дом.

Исключение и послабление есть у физических лиц, оформляющих подключение мощностью меньше 15 кВт. Им достаточно обратиться в энергоснабжающую организация с паспортом и списком бытовых электрических приборов, в котором указанна их суммарная потребляемая мощность.

В практике встречаются случаи, когда в разрешение на подключение было отказано по причине завышения требуемой мощности. За этим надо внимательно следить.

Техническое задание

На основании технических условий можно составить техзадание. Оно будет основанием для проектирования. ТЗ может составляться тремя способами:

1. Подрядная организация со слов заказчика составляет техническое задание. Затем оно подписывается заказчиком и отправляется на выполнение.
2. Заказчик самостоятельно составляет ТЗ и в подписанном виде отдает его исполнителю.
3. Участники сделки совместно составляют ТЗ.

Техническое задание на проектирование составляется на основе следующих данных:

• подробного описания всего оборудования, которое планируется установить;
• адреса расположения объекта;
• архитектурных особенностей здания;
• плана дома с описанием функционального предназначения каждой комнаты;
• дизай-проекта. Выполняется, чтобы вписать проектируемую систему энергоснабжения в экстерьер и интерьер.
• индивидуальные пожелания заказчика.

Если техническое задание составлено грамотно и подробно, информации в нём вполне достаточно для проектирования. Электротехнический расчёт будет выполнен правильно.

Процедура подключения

Стандартный рабочий порядок действий:

• заключение договора и получение технических условий в энергоснабжающей организации. Подаётся заявление и список документов, указанных выше, для получения ТУ;
• получение акта ввода, который выдаётся районной электрической сетью. Предшествует установка счётчика, вводно-распределительного устройства и прокладка кабеля от потребителя энергии до ближайшей ЛЭП;
• на основании акта ввода выдаётся «Акт разграничения балансовой принадлежности». Документ разграничивает ответственность за эксплуатацию электрических сетей;
• получение «Акта выполнения ТУ» у энергоснабжающей организации после осмотра счётчика и ВРУ;
• подключению кабеля от источника питания к вводу в дом. Производится только уполномоченным органом. Самостоятельно выполнять работы строго запрещается.

Цены на проект энергоснабжения частного дома

Стоимость проекта зависит от его сложности. Очевидно, что сделать проект маленького дачного домика с 2-мя или 3-мя комнатами будет дешевле, чем спроектировать электроснабжение коттеджа с электрическими теплыми полами, насосными установками для полива, фасадным освещением и так далее. Чем больше объем графической и расчетной части, тем выше цена на проект. Обычно, профильные компании, занимающиеся проектированием, предлагают скидки на объемные проекты электроснабжения больших частных домовладений.

Срочность выполнения проекта также влияет на его стоимость. Чем быстрее нужен проект, тем выше его стоимость.

Солидные фирмы, занимающиеся электромонтажом и проектированием систем электроснабжения, предоставляют клиентам возможность выбора типового или индивидуального проекта. Типовой проект – содержащийся в информационный базе организации документ. Их обычно предлагают клиентам для предварительного ознакомления. Типовые проекты можно использовать только после доработки под требования заказчика и другие условия. Стоимость такой документации значительно ниже, чем индивидуальных проектов, которые разрабатывают специально для отдельно взятого дома.

Проектирование электроснабжения довольно сложная, многоэтапная инженерная задача со своими нюансами и подводными камнями, оптимальным решением которой чаще всего является обращение в специализированную компанию, оказывающую такие услуги.
