Полимербетонные водоотводные лотки: сфера применения, технические характеристики, монтаж и цена

Классификация

Существует несколько параметров, на которых базируется классификация лотков. И первым классом обычно выступает нагрузка, которую желоба должны выдерживать. Это важный параметр, от которого зависит срок эксплуатации дренажного водоотведения.

Здесь шесть групп:

А15. Не самая прочная модель. Поэтому лотки этого типа укладывают вдоль пешеходных зон, вокруг участков частных домов, спортивных площадок, внутри скверов, вдоль велосипедных маршрутов. В125. Более мощная конструкция, которую монтируют вдоль дорог с небольшой интенсивностью движения

Важно, чтобы по этим магистралям ездили только легковые автомобили, а не самые тяжелые транспортные средства. С250

лотки водоотводные новороссийск могут быть установлены вдоль дорог, где интенсивность движения средняя

Монтаж их также производят внутри автосервисов, автомоек. D400. Предназначается для промышленных зон и автомобильных трасс, по которым перемещаются автомобили разного класса. При этом интенсивность движения максимальная. Е600. Фабрики, заводы, склады, погрузочные терминалы. F900. Аэродромы и аэропорты.

Классификация лотков поверхностного водоотведения по нагрузке

Второй параметр, по которому классифицируют лотки для поверхностного водоотведения – уклон. Понятно, что вода может перемещаться по каналам самотеком, если они располагаются под определенным углом. Для системы поверхностного водоотведения наклон составляет 7-10 мм на один метр длины дренажной магистрали.

Производители сегодня предлагают лотки двух типов:

прямые;
с уклоном внутри.

Первые приходится выставлять под требуемым углом, что не всегда просто, особенно на участках с неровным рельефом. То есть каждый желоб монтируется с наклоном в сторону водоотведения.

Вторые – это уже готовые изделия, внутри которых полость сделана с уклоном. Такие лотки устанавливают на ровную поверхность.

Необходимо обратить внимание, что угол наклона поверхностной дренажной системы – важный инженерный показатель. Если он не будет соответствовать параметрам, обозначенным выше, то сеть водоотведение просто не будет функционировать. Вода в желобах будет застаиваться, грязь накапливаться

Вода в желобах будет застаиваться, грязь накапливаться.

И третий параметр, по которой ведут классификацию лотков поверхностного водоотведения, это сырьевой материал.

Бетонные лотки

Эта продукция производятся по ГОСТу под номером 32955-2014. В этом нормативном документе четко обозначено, что лоток этого типа комплектуется решеткой, изготовленной из серого чугуна марки СЧ-20. При этом конструктивных типов здесь намного больше, чем в остальных модельных рядах.

Бетонные каналы могут быть:

П или U-образными;
щелевыми;
кольцевыми;
бордюрными и прочими.

Изготавливать их можно и на заводах ЖБИ, и прямо на строительной площадке по месту монтажа. Последние называются монолитными. Главное – использовать именно армированный бетон марки не ниже М300.

При этом должны учитываться и другие характеристики смеси. А именно:

водонепроницаемость – не менее W8;
морозостойкость – не менее F300.

Работать с бетонным раствором трудно, но не сложно в плане получения требуемого изделия, какой бы сложности по форме и размерам оно не было.

Данный ГОСТ жестко не регламентирует размерные параметры изделий. Поэтому на рынке они представлены достаточно широко. К примеру:

длина в пределах 400-4000 мм;
высота от 200 мм и выше;
ширина не определена.

Некоторые производители предлагают размеры лотков, отличные от гостовских. И это не запрещено законом, потому что нестандартные решения иногда помогают улучшить проекты дренажных систем водоотведения.

Материалы изготовления

Бетонный лоток недорого стоит, но монтировать его тяжело

Дорожные водоотводные лотки производят из прочных материалов. Самыми популярными являются бетон, полимер, композит.

Бетонные желоба

Изделия относят к классам Е600 и F900. Изготавливают методом вибропресса. В результате монолитные лотки имеют ряд преимуществ:

высокая прочность к механическим воздействиям;
инертность к влаге и агрессивным средам;
отсутствие коррозии;
устойчивость к температурным колебаниям;
долговечность (50 и более лет).

Композиты (полимербетон и полимерпесчаная смесь)

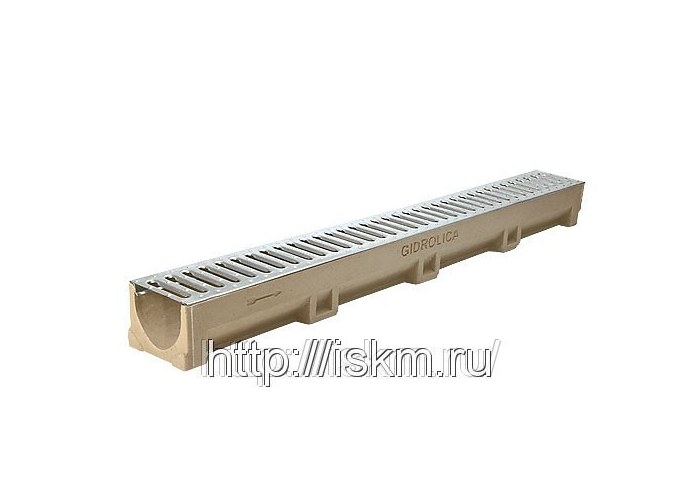

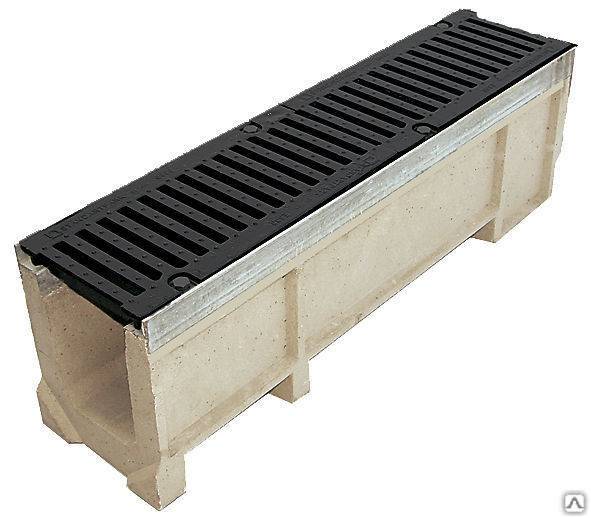

Полимербетонные водоотводные лотки сочетают прочность бетона и легкость полимера

Полимербетонные лотки производят с включением в раствор специальных смол. Они делают итоговое изделие более пластичным и к тому же легким. При бетонной прочности лоток можно уложить без применения специальной техники. К тому же полимербетонные желоба имеют более гладкую внутреннюю поверхность, что предотвращает заиливание канализации-ливневки.

Для производства полимерпесчаных (композитных) изделий используют технику прессования. Смесь состоит из кварцевого песка и полимерной крошки. Полученный лоток имеет такие положительные характеристики:

высокая прочность и инертность к ударным нагрузкам;
устойчивость к агрессивным средам;
низкий уровень водопоглощения;
малый вес и возможность работать в одиночку при укладке канализации;
выгодная стоимость;
экологичность изделий.

Полимерпесчаные лотки имеют класс прочности С250, поэтому не подходят для укладки на масштабных объектах с высокой нагрузкой.

Полимеры (пластик)

Пластиковые изделия наименее долговечны и не выдерживают высоких нагрузок высоких нагрузок

Из ПНД и полипропилена производят лотки классом А, В, С. Они идеально подходят для частного строительства. Пластиковые желоба имеют специальные ребра жесткости, что предотвращает их разлом даже в пучинистом грунте. К плюсам таких изделий относят:

высокую прочность;
устойчивость к перепадам температур;
инертность к химическим включениям;
износостойкость;
длительный срок эксплуатации;
простота монтажа (пластик легко режется и стыкуется).

Пластиковые водоотводные лотки

Пластиковые лотки производятся из полипропилена и полиэтилена низкого давления. В частном строительстве они приобрели наибольшую популярность. Изделия отличаются по ширине (7-30 см). Для повышения прочностных свойств могут использоваться ребра жесткости. Такие усиленные желоба отлично подходят для обустройства территорий около гаражей, парковок и автосервисов.

Плюсы:

цена. Пластиковые лотки стоят дешевле всех аналогов;
небольшой вес, который обеспечивает простоту транспортировки и монтажа;
устойчивость к заиливанию, так как поверхность лотка абсолютно гладкая;
устойчивость к низким и высоким температурам, от -40 до +900С;
относительно высокая устойчивость к агрессивным веществам, которые могут попадать в сток

Минусы:

низкая прочность, невысокая устойчивость к механическим нагрузкам, что накладывает ограничения на зону использования.

Для обустройства территории загородного дома такие изделия подойдут отлично, но если речь идет о дороге или территории промышленного назначения, то лучше взять материал понадежнее. Альтернативное решение – усиление пластикового лотка цинковой накладкой. В противном случае при сильном паводке такой желоб может быть деформирован или даже сдвинут с места.

Пластиковый лоток необходимо защищать решеткой, иначе ливневая канализация может забиться стекающим с территории мусором. Решетка должна быть легкой, но в то же время прочной. Идеально подойдут изделия из оцинкованной или нержавеющей стали. Прочность решетки выбирают в зависимости от того, где монтируется водосток, так как около загородного дома и автосервиса нагрузки будут разные.

Технология монтажа

Последовательность укладки лотка водоотвода не зависит от размеров и материала изготовления желоба. Единственным существенным отличием может стать необходимость использования спецтехники, в остальном, последовательность операций ничем не отличается и выглядит следующим образом:

На первом этапе производится выбор типа и габаритных размеров лотков, определяется необходимое количество элементов и оценивается фактическая нагрузка на магистраль. На основании прочностного расчета подбирается подходящий материал изготовления лотков (бетон, пластик или композит).
На втором этапе производится определение оптимальной глубины укладки желобов. При этом, в обязательном порядке должны быть учтены следующие факторы:

глубина траншеи должна быть увеличена минимум на 100 мм, необходимых для укладки щебневой или гравиевой подушки;
в процессе земляных работ необходимо заранее предусмотреть необходимый уклон магистрали.

Третьим этапом являются земляные работы. Ширина дренажной траншеи должна быть больше ширины желоба на 200 мм (100 мм с каждой стороны).
Четвертый этап. На дне траншеи формируется бетонный фундамент. Дополнительную прочность основанию можно придать с помощью укладки металлической или стеклопластиковой арматуры.
После полного застывания фундамента производится установка лотков. Для удобства контроля можно использовать обычный строительный шнур, натянутый вдоль дренажного канала. Фиксация установленных элементов производится с помощью цементно-песчаного раствора или бетонной смеси.
Защиту водоотводных каналов от попадания посторонних предметов обеспечивают специальные водоприемные решетки, укладываемые на верхнюю часть лотка. Комплектация защитными решетками увеличивает общую стоимость системы, однако предотвращает ее засорение, что положительно сказывается на эффективности водоотвода. Для обустройства дачного участка или частного домовладения оптимальным вариантом является сочетание полимерного лотка и стальной защитной решетки.
Для дополнительной защиты магистрали от засорения мелкодисперсными частицами и песком используются специальные пескоулавливатели. Использование дополнительных фильтрующих элементов повлечет за собой необходимость устройства смотровых дренажных колодцев в местах установки этих элементов. Эти колодцы обеспечивают возможность своевременной очистки фильтрующих элементов и самой магистрали.

Монтаж пластиковых лотков Standartpark

Что учитывать при выборе пластиковых лотков

Для правильного выбора подходящего для конкретного места водоотвода следует учесть следующие факторы:

Максимальную весовую нагрузку, которую будет испытывать система. В расчет берется наличие транспорта, тяжелой техники, пешеходов. Так, для промышленных зон, речных портов, аэродромов преимущество отдается бетонным изделиям. Пластик же используется в местах с меньшими нагрузками;
Предполагаемое количество осадков или стоков. По этому параметру определяется пропускная способность лотков (их внутреннее сечение). Для этого необходимо к среднемесячной норме осадков добавить еще 25 %.

Пластиковые водоотводные лотки

Плюсы:

цена. Пластиковые лотки стоят дешевле всех аналогов;
небольшой вес, который обеспечивает простоту транспортировки и монтажа;
устойчивость к заиливанию, так как поверхность лотка абсолютно гладкая;
устойчивость к низким и высоким температурам, от -40 до +900С;
относительно высокая устойчивость к агрессивным веществам, которые могут попадать в сток

Минусы:

Стоимость лотков для отвода воды

Цена на лотки для ливневой канализации меняется в зависимости от материала их изготовления, длины, сечения, ширины, нагрузки и фирмы-изготовителя, региона России. Средняя стоимость водоотводных желобов для ливневки:

Наименование лотка	Длина секции	Внутреннее сечение	Цена (руб.)
Лоток полимерный водоотводный Standart	1000 мм	60 мм	290 руб.
Лоток водоотводящий Standart	1000 мм	160 мм	440 руб.
Желоб полимерный Standart	2000 мм	200 мм	720 руб.
Лоток полимерный Max с чугунной решеткой	1500 мм	220 мм	1100 руб.
Желоб водоотводящий полимерный с решеткой из чугуна	2000 мм	101 мм	1200 руб.
Лоток бетонный Standart с чугунной решеткой	1000 мм	140 мм	930 руб.
Желоб ЖБИ Standart с оцинкованной решеткой	1000 мм	140 мм	1660 руб.
Лоток из бетона Standart с чугунной решеткой	1000 мм	165 мм	1670 руб.
Полимербетонный желоб	1000 мм	140 мм	870 руб.
Ж/б лоток водосборный ЛВС	1000 мм	300 мм	840 руб.
Лоток водоотводный бетонный Стандартпарк	1000 мм	140 мм	370 руб.
Композитный лоток «Эколот» для РЖД	4080 мм	500 мм	8 500 руб./погонный метр
Желоба «Биолот» композитные	2480 мм	750 мм	9500 руб./метр погонный
Лоток композитный Эколот	2080 мм	1000 мм	9000 руб./метр погонный

Пластик или бетон – что лучше

На практике, пластиковые водоотводные лотки значительно выигрывают перед своими бетонными аналогами: они дешевле, легче, просты в монтаже и долго служат. Более того, такие элементы проще герметично соединить между собой, что позволяет надежно отводить влагу. Правда, существует опасность, что пластик может со временем деформироваться, или поддаться влиянию низкой температуры воздуха – эти нюансы следует обязательно учитывать.

Главным преимуществом бетонных конструкций является их износоустойчивость. Независимо от погодных условий, такие лотки остаются в своем первозданном виде, не изменяя форму и не теряя качеств. Но следует помнить, что бетон – это материал, который «боится» ударов, поэтому следует быть с ним осторожным во время монтажных работ.

Классификация бетонных лотков

Изготовление бетонных лотков осуществляется в соответствии с ГОСТом 21509-76, а также 26633-2015 и 13015-2012. Для отвода воды используют лотки П, U, трапециевидной формы. Через лотки вода идет самотеком, часто изделия выполняют с конструктивным уклоном (либо без).

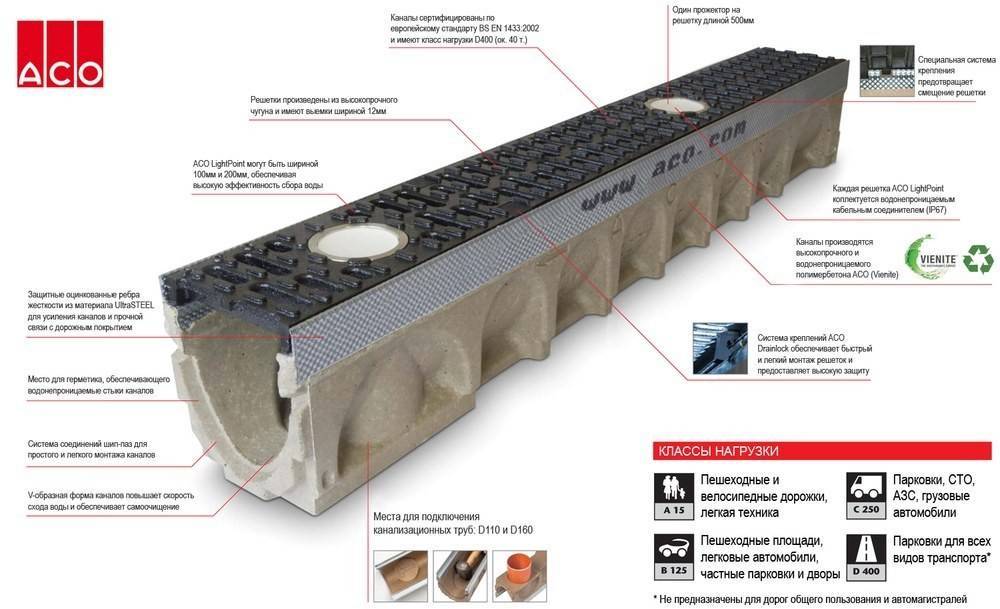

Основные виды ливневых лотков по нагрузке и сфере использования:

А15 – выдерживают нагрузку до 1.5 т, самые популярные для установки на обочинах дорог, в пешеходных зонах, на парковках, детских и спортивных площадках, в частных домовладениях. В125 – нагрузка максимум в 12.5 т, актуальны для реализации отвода воды в гаражных кооперативах, вдоль асфальтированных дорог. С250 – нагрузка до 25 т, лотки подходят для использования в системах на территории автостоянок, автозаправок, автомоек. D400 – расчетная нагрузка в пределах 400 т, данные изделия используют в монтаже систем железнодорожных вокзалов, на причалах, автомагистралях. Е600 – железобетонные лотки способны выдерживать нагрузки до 600 т, их монтируют на военизированных объектах, промышленных предприятиях, складах, в логистических центрах. F900 – максимальная нагрузка, которую выдерживают высокомощные изделия, применяются они для монтажа на территориях космодромов, аэропортов, военных баз.

Сейчас читают: Этапы изготовления бетонной плиты своими руками

Виды лотков по месту установки и применению:

Прикромочные – для обустройства дорог, защищают от скопления воды. Самый популярный вариант – лоток Б1-18-50, который монтируют на стыке обочины и проезжей части (но не ниже/выше полотна). Также часто применяют более емкие Б1-20-75, Б1-22-75. Монтируют лотки на основу из цемента, узлы между дорогой и изделием промазывают мастикой на битумно-резиновой основе. Телескопические – их делают из тяжелого бетона М200/М300, армируют, используют для установки на склоне в дорожном строительстве (для поперечного дренажа), обустройстве приусадебных территорий. Вода отводится в низины.

По способу производства лотки бывают вибролитыми и вибропрессованными. Первая технология предполагает более низкие показатели прочности и стойкости итогового изделия, вторая значительно повышает качество.

Из каких материалов изготавливаются лотки?

В настоящее время налажено производство подобных изделий нижеперечисленных видов.

1. Лоток водоотводной полимерный. Производится из полипропилена, в который добавляется минеральный наполнитель. Этот материал обладает большим показателем прочности (выдерживает на квадратный метр нагрузку до 60 т) и значительной стойкостью (царапины почти не наносятся и, кроме того, он инертен к большинству химических реагентов). Рабочая температура такого сырья колеблется в диапазоне -50≤T≤+120ºC. Поэтому лоток водоотводный пластиковый укладывается как возле здания, так и поблизости от железнодорожного полотна.

Данное изделие имеет следующие стандартные размеры:

величина условного диаметра – от 10;
высота 6≤H≤79 см;
ширина 14≤W≤59 см;
длина 100 см.

Полимерные лотки практичны и отличаются легким весом, что значительно упрощает монтажные работы

Если же говорить о цене водоотводного лотка пластикового, то она вполне доступна бюджету владельца самого обычного дома или дачи.

2. Железобетонный лоток. Технология изготовления – вибропрессование параболической либо прямоугольной формы. Такой способ производства освоен большинством отечественных заводов ЖБИ.

Данная продукция подразделяется на следующие виды:

трапециевидные лотки. Наиболее широко используются при строительстве мостов и дорог для обустройства ливневой канализации и дренажа. Благодаря особенностям монтажа лотки трапецеидальной формы получили название «телескопические». Единый канал формируется от верхней к нижней точке (вниз по склону) за счёт того, что вставляются эти изделия в пазы, присутствующие в конструкции каждого из них. Открытые участки закрываются решёткой;
параболические или круглые лотки. Благодаря более эстетичному внешнему виду водоотводный железобетонный лоток такого типа можно часто увидеть в парковых зонах и на придомовых территориях. Созданная система тоже закрывается решеткой. Помимо грубой фильтрации крупного мусора та придаёт конструкции более эстетичный внешний вид.

Общепринятые размеры лотка железобетонного водоотводного такие:

длина — 1 метр;
высота 90≤H≤760 мм;
ширина 100≤W≤500 мм;
высота канала бывает фиксированной либо с пятипроцентным уклоном.

Кроме того, существую лотки прямоугольного или квадратного поперечного сечения. Но применяются они не с целью водоотвода, а для прокладки в земле трубопроводов различного предназначения – водопроводов, теплотрасс, связевых и электрических кабелей. Такие лотки защищают инженерные коммуникации от воздействия негативных факторов окружающей среды.

Лотки из железобетона долговечны и способны выдерживать большие нагрузки

3. Лоток полимербетонный. Изготавливается данное изделие из смеси кварцевого песка, базальтовой и гранитной крошки и особых полиэфирных и эпоксидных смол. Благодаря частичной замене цемента полимерным веществом, лоток водоотводный дренажный полимербетонный прекрасно противостоит воздействию химически активных веществ. А добавление в смесь пластиковых составляющих снижает вес конечного продукта по сравнению с железобетонным аналогом в два раза. Наличие полимерных компонентов придаёт водоотводной поверхности повышенную гладкость, из-за чего внутри конструкции не задерживаются песок, листья и прочий мусор. Кроме того, уровень водонепроницаемости подобных изделий значительно выше, чем у лотков, произведённых из других материалов.

Из их преимуществ стоит выделить:

установить полимербетонный лоток в грунт или специальный канал не составляет особого труда;
широкий спектр использования;
объединяя в себе преимущества бетонных и пластиковых конструкций, данный материал заметно превосходит их по эксплуатационным характеристикам и физико-химическим свойствам.

Технические характеристики этого изделия выглядят следующим образом:

внутреннее сечение колеблется в пределах 100≤S≤300 миллиметров;
пропускная способность отдельной секции варьируется в диапазоне 1,8≤Tc≤34,9 л/сек;
вес одного элемента может быть таким: 1≤P≤6,85 килограмм.

Металлический водоотводный лоток

Из металла получаются самые прочные изделия. Несмотря на это неоспоримое преимущество, такие желоба на данный момент используются крайне редко. Главная причина – подверженность коррозии. Конечно же, производители наносят защитный слой, но не всегда он спасает от появления ржавчины, так как изделие будет в постоянном контакте с водой. Кроме того, металл – это дорого, да и все у таких желобов будет приличным, что значительно усложнит самостоятельный монтаж.

Металлические лотки могут быть следующих видов:

чугунные. Применяются крайне редко, так как отличаются высоким весом. Зато они практически не имеют аналогов по прочности. В частном строительстве такие изделия не применяют, но их можно увидеть на военных базах и прочих военных объектах;
стальные лотки (нержавеющие и оцинкованные) немного уступают по прочности чугунным, но при выборе правильного размера и грамотной установке такие желоба служат не хуже. С другой стороны, они намного легче чугунных, а значит, проще в установке. Изделия применяются для обустройства парковых зон и дорог, где передвигаются легковые авто.

При выборе важно обращать внимание на толщину металла, а также на толщину защитного слоя, от чего напрямую зависит прочность и долговечность

Особенности монтажа водоотводных лотков

Отводящую трубу лучше углубить ниже отметки промерзания грунта, как показывает практика, это не менее 100 сантиметров от земли. Тогда система не позволить замерзнуть воде в пескоуловителе и весной система водоотвода будет готова к работе.

Особенно этот прием хорошо работает на точечных дождеприемниках, установленных под водосточными трубами. Чтобы вода не разбрызгивалась при традиционном способе установки, необходимо установить водосток на минимальной высоте (чтобы можно было достать решетку и вынуть корзину из мусоросборника). Для стандартного дождеприемника существует следующий способ подключения и решетка выполняет дополнительную функцию (сбор воды).

Особенности и преимущества пластиковых лотков

Пластиковые водоотводные лотки с решеткой обладают следующими преимуществами:

простота транспортировки, разгрузки и монтажа благодаря небольшому весу;
пластик легко обрабатывается, режется до нужных размеров и подгоняется по месту;
благодаря гладким стенкам обеспечивается высокая пропускная способность лотков. На их стенках не откладываются грязевые и жировые отложения;
стойкость к большинству химических веществ;
пластик не подвержен воздействию коррозии, поэтому он долговечнее изделий из металла. Срок службы лотков из пластика составляет более 50 лет;
огромный сортамент пластиковых желобов дает возможность подобрать нужные габариты лотков для любого типа водоотвода;
лотки из пластика герметично соединяются между собой, имеют технологические отверстия для стыковки с канализационными трубами;
пластик является абсолютно водонепроницаемым материалом, поэтому вся влага по каналам уходит в канализацию.

Монтаж

Установка лотков телескопических Б-6 производиться только на уплотненные откосы земляного полотна. Телескопические лотки устанавливаются на автодороге через определенные расстояния, которые обозначены проектом

До начала устройства телескопических лотков производят работы по разбивке и колышками обозначают контуры котлованов или траншеи. Траншея под телескопический лоток быстротока вырывается экскаватором. На самом дне котлована разбивают положение для блока упора. Траншеи под блок упораотрывают на 15-20 см шире положенного.

После окончания подготовительных работ производят устройство щебененого слоя — 10 см, распределяя по поверхности и выравнивая. Затем щебень уплотняют. Блок упора устанавливают краном. После установки блоков упора пазухи засыпают грунтом, тщательно его утрамбовывают, швы заполняют цементным раствором и расшивают.

Телескопический лоток быстротока начинают монтировать снизу от блока упора с помощью крана. Самый первый лоток стропят за монтажные петли и подают автокраном к траншее. Затем лоток телескопический опускают и подводят к блоку упора таким образом, чтобы узкая часть телескопического лотка состыковалась с наклонным срезом блока упора. После этого лоток быстротока опускают на щебеночную подготовку. Все остальные лотки телескопические вводят узким концом в конец предыдущего лотка быстротока упора и опускают на дно траншеи. В конце монтажа правильность установки телескопических лотков проверяют уровнем. Затем омоноличивают швы между блоком упора и лотком цементным раствором.

Виды водоотводных лотков, их плюсы и минусы

Все водоотводные лотки различаются видом материала, который был использован для их изготовления. Каждый из этих видов обладает определенными преимуществами, но и не лишен недостатков.
