Как установить бетонный лоток для отвода воды

Особенности монтажа водоотвода

Справиться с монтажом водоотводных лотков на приусадебном участке можно своими силами. Вам понадобятся лопата, ведра, бетономешалка, молоток, ножовка, пила или болгарка. Технология монтажа следующая:

• нанесение разметки. Лучше располагать водоотводы в низинах, если таковые имеются на участке, а еще лучше — предварительно создать проект водоотводной системы;
• подготовка траншей по разметке. Глубина и ширина должна быть такой, чтобы лоток спокойно поместился в траншее. В водоотводной системе должен быть уклон, чтобы вода в лотках спокойно стекала в канализацию, а не застаивалась;
• после того, как траншеи готовы, их необходимо уплотнить. Некоторые используют для этого песок, который отличается превосходными дренажными свойствами. Если планируется установка пластиковых лотков, то в траншеи необходимо выполнить бетонное основание;
• лоток устанавливают на 0,5 см ниже уровня грунта, чтобы он не мешала свободному передвижению;
• стыки пластиковых лотков герметизируют при помощи силиконового герметика. Также необходимо тщательно загерметизировать глухую часть лотков. В комплекте, как правило, есть торцевая заглушка;
• желательно укрепить стенки пластикового лотка. Это делается при помощи все того же бетонного раствора;
• заключительный этап — монтаж решетки.

Водоотвод можно подключить напрямую к канализации, а можно предварительно установить пескоуловитель, если на площади водосбора много песка. Если все работы по расчету, выбору водоотводных лотков и их установке выполнены верно, то территория не будет страдать от осадков, а вы не будете знать, что такое глубокие лужи и поврежденное покрытие.

Статья написана для сайта remstroiblog.ru.

Устройство формы для заливки

Чтобы выяснить, как сделать цементные лотки отвода воды, нужно разобраться в принципе их действия. В осеннюю пору и зимний период на участок около дома либо дачи выпадает большое количество осадков. Потом они растекаются по прилегающей территории, затопляя низины, создавая сырость в подвальных помещениях и портя отделку стен. В случае если же около частного дома имеется верно сделанные цементные лотки, то вода будет уходить по ним и после этого отводиться прочь, не создавая неприятностей на участке.

Как сделать так, дабы вода по лотку отводилась быстро и без задержек? Имеется вывод, словно бы траншея с уклоном в 30° разрешит воде уходить быстро. Не смотря на то, что это так, траншея с таким уклоном скоро размоется и после этого обвалится. Изготовление цементных лотков – лучший вариант, потому, что они не опасаются жидкости и превосходно справятся со своей задачей. Такие лотки возможно купить в магазинах, а возможно и сделать своими руками. Как – рассмотрим ниже.

В чем преимущества цементных лотков, каковые сделаны лично вами? Во-первых, это экономия. Не смотря на то, что сделать их не весьма легко, но это будет дешевле, чем брать такие лотки заводского производства в магазине. Во-вторых, это личные размеры, поскольку кое-какие лотки из магазина нужно будет разрезать, в случае если будет поворот водосточной траншеи, а дома возможно залить лотки нужной длины и формы.

Кстати, о форме. Оптимальной считается полукруглая форма, по которой вода проходит фактически без сопротивления. Но, потому, что такую форму сделать непросто, лотки значительно чаще делают по следующей схеме. Из досок либо страниц ламинированной фанеры толщиной 10–15 мм изготавливают конструкцию П-образной формы. Для придания прочности щиты в опалубке скрепляют уголками металлопроката.

В то время, когда основная часть опалубки сделана, готовят формовочную часть, которую делают из трубы, распиленной пополам вдоль

Принципиально важно, дабы поверхность применяемой трубы была гладкой, потому, что благодаря ей будет формироваться полукруглая часть лотка, по которой и потекут сточные воды. оптимальнее сделать хотя бы 10 таких опалубок, в противном случае процесс заливки лотков для всего отвода воды может затянуться на неизвестное время. Для формовочной части идеально подходит канализационная пластиковая труба подходящего диаметра, потому, что ее поверхность гладкая

На таковой трубе фактически нет пор, что позволяет залить бетон намного качественнее

Для формовочной части идеально подходит канализационная пластиковая труба подходящего диаметра, потому, что ее поверхность гладкая. На таковой трубе фактически нет пор, что позволяет залить бетон намного качественнее.

Железобетонная обойма

Железобетонная обойма (железобетонная рубашка) – полезная строительная конструкция, которая отвечает за укрепление стен, столбов, колонн, труб и дымоходов. Основная задача такой конструкции – создать прочную оболочку вокруг укрепляемой структуры. Толщина железобетонной рубашки должна быть не ниже 40-50 мм. Очень редко она снижается до 30 мм, когда необходимо сохранить толщину поперечного сечения укрепляемого столба или перегородки.

Железобетонные трубы служат несколько десятков лет, если их изготовили качественно, а установили правильно. Так можно сократить затраты и полностью окупить их стоимость. Чтобы купить качественную железобетонную трубу, нужно внимательно изучить сопровождающие свидетельства о соответствии стандартам и сертификации.

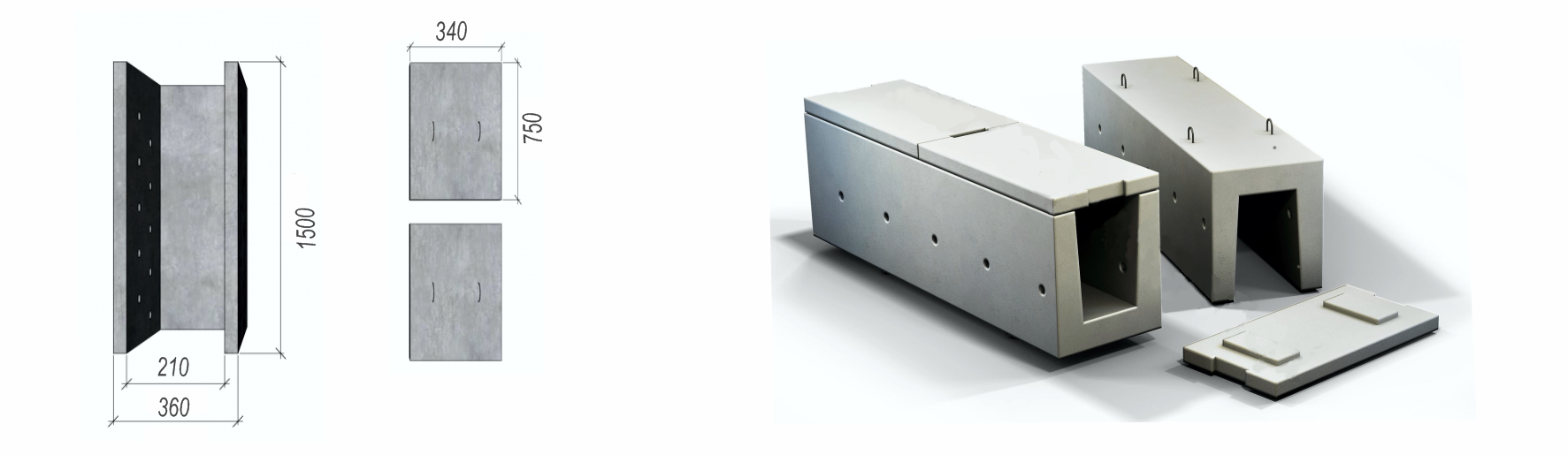

Конструкционные особенности ЖБВЛ

Все ЖБВЛ можно разделить на две большие подгруппы:

Имеющие уклон свода лотка. При укладке подобных изделий нет необходимости производить тщательную подготовку основания. Но, обустройство водоотводящей системы с помощью таких лотков предполагает большой объем земляных работ. Технологический процесс предусматривает укладку каждого последующего изделия выше предыдущего. То есть, если посмотреть на подобную водоотводящую систему в разрезе, то она будет иметь ступенчатый вид.

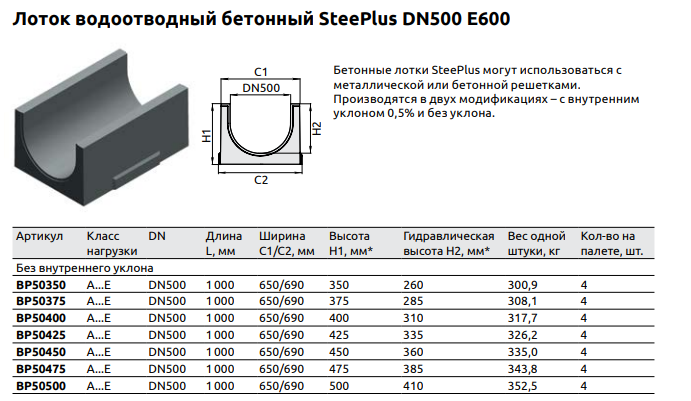

На заметку! Уклон, составляющий 0,5% длинны лотка, закладывают сразу при производстве изделия.

Не имеющие уклон

В этом случае большое внимание уделяют именно основанию, которое обустроено с необходимым уклоном. На него уже и укладывают ровные лотки

Особенности водоотводных лотков

Конструкция и назначение

Водоотводные лотки отличаются простейшей конструкцией. Изделие представляет собой деталь в форме прямоугольного погонного бруса, в котором проделан желоб. Если лоток сделан из пластика, тогда он имеет U-образную форму.

Назначение водоотводного лотка можно понять из его названия: сбор и отведение воды с поверхности дорожек, площадок, отмосток и прочих водонепроницаемых покрытий. Это важный элемент системы участка.

Лоток – это устройство, которое поможет содержать участок в чистом и ухоженном виде. Кроме того, отведение воды вокруг дома продлевает срок службы фундамента.

Грамотно спроектированная и построенная ливневая канализация необходима, если вы хотите участок с красивым ландшафтом и здоровыми растениями, без луж на дорожках и грязи в саду.

Разновидности лотков

Дренажные системы применяются очень широко, поэтому лотки для отведения воды бывают самые разные. Чаще всего используют бетонные изделия.

Но современная промышленность выпускает желоба из самых разных материалов:

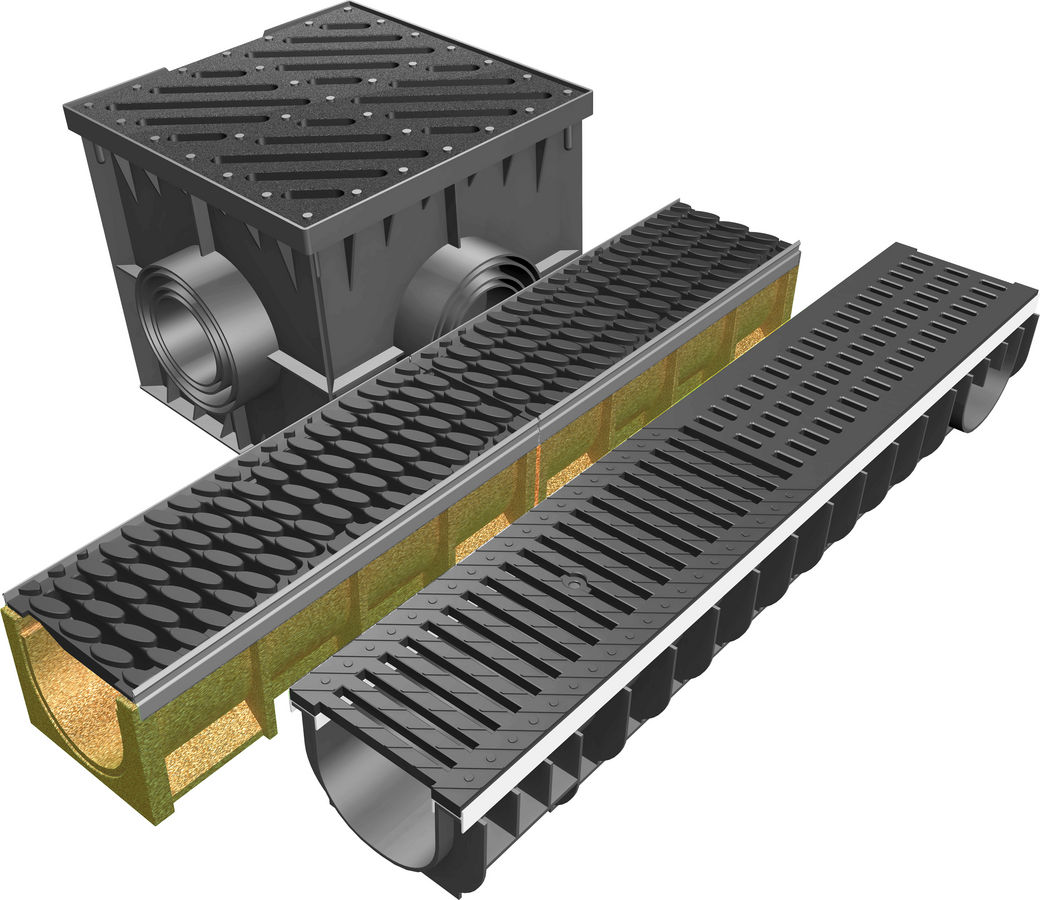

Изображение	Виды лотков
	Бетон или железобетон . Это прочные и долговечные изделия, которые прослужат вам много лет. Недостатки – большой вес и более сложный монтаж, обрастание желоба водорослями, илом и отложениями.

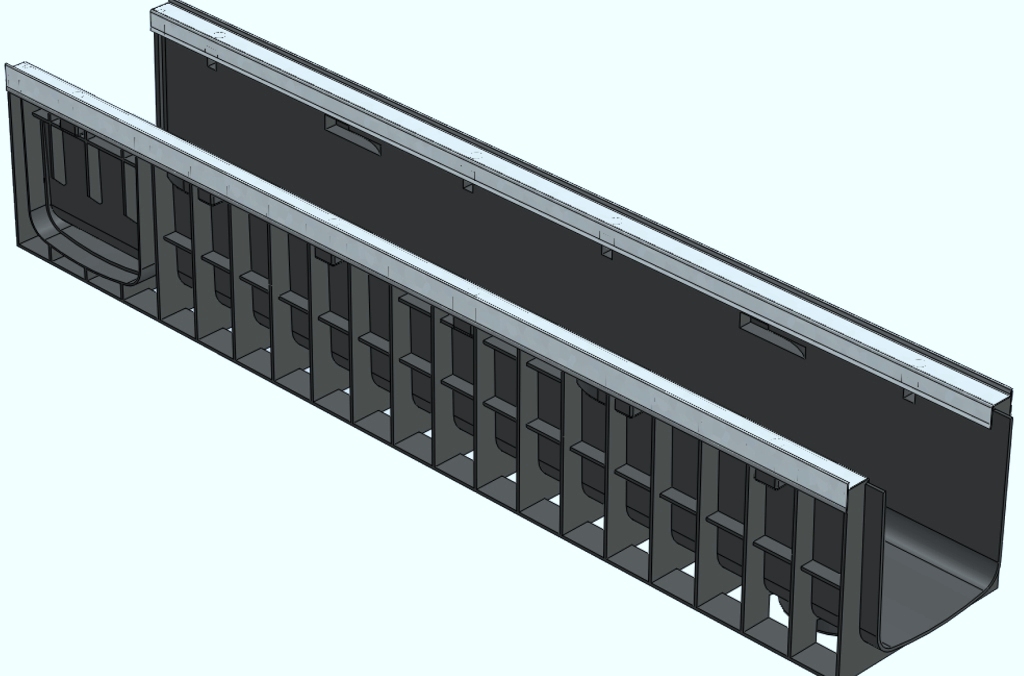

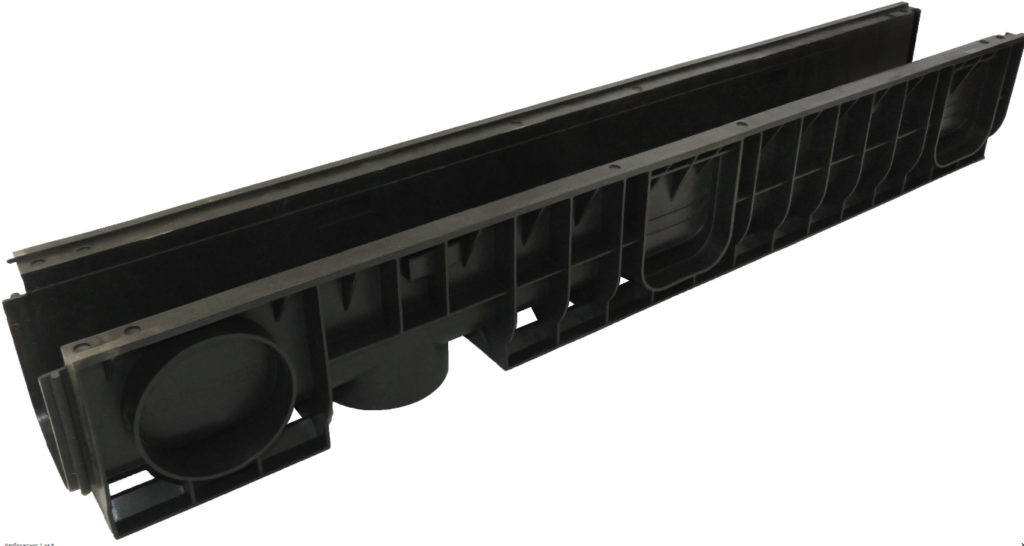

	Пластик . Лотки из полимеров и пластмасс отличаются простотой монтажа, легким весом и отсутствием какой-либо коррозии. Цена также ниже, чем у аналогов. Недостаток – низкая прочность и плохая сцепка с бетоном.
	Металл . Для изготовления лотков используют чугун. Этот материал отличается высокой устойчивостью к нагрузкам, поэтому чугунные изделия чаще всего используют на стоянках тяжелой техники и взлетно-посадочных полосах. Недостаток – высокая коррозионная активность, поэтому лучше выбирать оцинкованный чугун.
	Композитные материалы . Желоба из композита по своим свойствам напоминают пластиковые изделия. Композитные лотки могут быть прочнее пластмассовых, однако серьезных отличий от полимеров у них нет.

Лотки для дренажа осадков могут отличаться по такому параметру, как максимально допустимая нагрузка. В зависимости от этого показателя изделия делятся на классы:

• А15
  . Желоба этого класса выдерживают 1,5 тонны нагрузки и используются на придомовых участках, спортивных площадках, парках и пешеходных дорожках;
• В125
  . Данный класс выдерживает 12,5 тонн и используется на дорогах для легковых автомобилей, парковках, в гаражных комплексах;
• С250
  . Лотки этого класса способны выдержать 25 тонн нагрузки. Их используют на автостоянках, заправочных станциях, автомойках и прочих объектах автосервиса;
• D400
  . Эти желоба выдерживают 40 тонн максимальной нагрузки. Сфера их применения широка: автомагистрали с высоким трафиком, терминалы для грузового транспорта, небольшие предприятия, промышленные зоны;
• Е 600

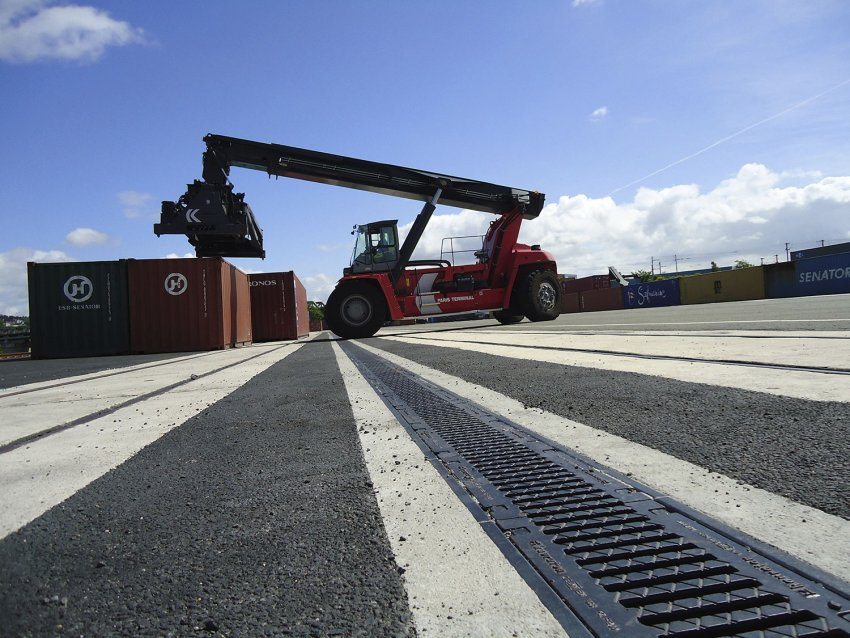

  . Изделия выдерживают нагрузку в 60 тонн. Их используют на причалах, складах, крупных промышленных объектах, дорожных развязках и центрах логистики;
• F900
  . Это наиболее прочный класс, способный выдержать до 90 тонн. Такие лотки устанавливают на аэродромах, военных базах, стоянках тяжелой техники, на крупных добывающих предприятиях.

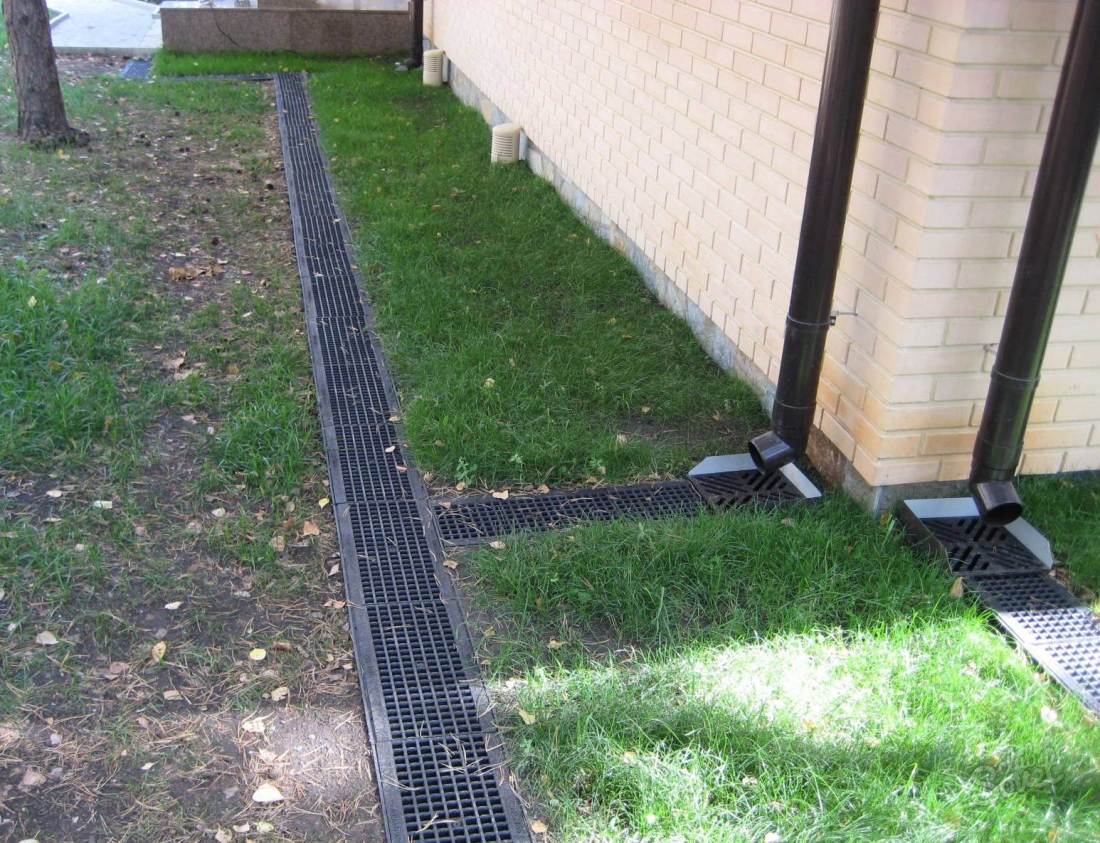

Для дренажа загородного участка используют лотки классов А15 и В125. Первые монтируют в пешеходной зоне, вторые – в местах, где может проезжать автомобиль.

Монтаж лотков

Перед тем как укладывать лотки, необходимо выкопать для них траншеи прямоугольной формы в соответствии с одной из выбранных схем монтажа. Дно выкопанной траншеи засыпается маленьким числом песка (так называемая песчаная подушка), дабы легче было отрегулировать уклон лотка.

Сам уклон лотков измеряют двумя методами – нивелиром либо уровнем с привязанным к одному из его краев бруском (рейкой). Второй способ более несовершенен, но окажет помощь тем, у кого нет нивелира. В то время, когда уклон отрегулирован на всей протяженности траншей, возможно укладывать лотки. В конце возможно проверить их работоспособность, вылив в том направлении сперва лишь воду, а позже воду, смешанную с песком (имитация стоков по окончании бурных дождей). В случае если в лотках ничего не остается, значит, всё выполнено верно.

В случае если лотки проходят около пешеходных дорожек либо через бетон, их возможно накрыть решетками, каковые не разрешат мусору скапливаться там, и обезопасят движение людей.

Устройство водоотводного лотка

Согласно европейской классификации, существует четыре вида лотков:

1. Сточный. Данная конструкция имеет форму прямолинейного желоба, который принимает воду на всем своем протяжении. Существует две разновидности сточных лотков: варианта I, для которого не требуется фундамент и обмуровка, и вариант М, устанавливаемый на фундамент.
2. Коробчатый. Эти устройства являются классическими П-образными желобами, которые оснащаются съемными верхними решетками, защищающими канал лотка от попадания крупных объектов и предметов.
3. Щелевой. Такие элементы водоотводной системы представляют собой квадратные балки, имеющие внутренний сквозной канал по всей своей длине. Верхняя часть имеет прорез, через который осуществляется прием жидкости в сток. Эти прорезы могут быть как сплошными, так и прерывистыми. Щелевые лотки нередко выступают аналогами коробчатых лотков.
4. Бордюрные. Устройство бордюрных лотков очень похоже на предыдущий вариант, с одним различием: бордюрные лотки имеют Г-образный выступ на верхнем краю, который скрывает щель в корпусе. Эти лотки прекрасно подходят не только для установки под водосточными каналами, но и возле бордюров. Самые крепкие конструкции используются при создании водоотводных систем аэропортов, скоростных магистралей или стоянок тяжелой техники.

Устройство и основные характеристики

Лоток водоотводный— прямоугольная, закругленная или квадратная емкость, похожая на канавку с решеткой, препятствующей попаданию в нее мусора. Иногда решетки оснащаются замками или задвижками. Такие модели устанавливаются у объектов, где применяются повышенные требования к уровню безопасности или предусмотрено использование ливневых стоков для хозяйственных нужд (например, полива).

Инженерно-коммуникационные

Лоток может быть бетонный, железобетонный, чугунный, стальной, керамзитовый, полимеробетонный, полимерочесчаный, пластиковый, комбинированный (корпус из одного материала, решетка — из другого). Но в производстве всегда используются материалы с повышенными показателями прочности.

При выборе этих изделий учитываются два основных параметра: максимально допустимая нагрузка и пропускная способность. По допустимой нагрузке эти элементы делятся на несколько групп:

• А 15 (до 1,5 т) — можно монтировать под спортивными площадками, городскими пешеходными зонами, велосипедными и парковыми дорожками, на загородном участке (под садовыми дорожками);
• В 125 (до 12,5 т) — под автомобильными дорожками для легковых автомобилей, на автостоянках, перед загородным гаражом и в городском гаражном кооперативе;
• С 250 (до 25 т) — на АЗС, автомойках, в автосервисах;
• D 400 (до 40 т)— в промышленных зонах, на автопредприятиях, на автодорогах с движением всех видов транспорта;
• Е 600 (до 60 т)— около промышленных предприятий, логистических центров, складов;
• F 900 (до 90 т)— на аэродромах и военных базах.

Пропускная способность лотка рассчитывается в соответствии с требованиями к ливневой канализации

При выборе важно учесть ширину и высоту изделия. В загородном доме около зданий можно установить элементы, А 15, возле гаража — В 125, на въезде — D 400 (если требуется въезд ассенизаторов или трактора)

Виды водоотводных лотков их особенности

Большое количество осадков и талый снег приводят к скоплению воды. Что ведет к разрушению фундаментов и дорожных покрытий.

Для устранения этой проблемы, применяется установка водоотводных лотков. Как установить водоотводные лотки своими руками читайте ниже.

Водоотводные лотки имеют несколько видов:

• Сточные
• Коробчатые
• Щелевые
• Бордюрные

Лоток сточный имеет прямолинейную форму с желобом по всей длине. Предназначен, для поверхностного отвода воды.

Лоток коробчатый П-образной формы с решеткой, также применяется на поверхности.

Лоток щелевой по всей наружной длине имеет щель, она может быть прерывистой или во всю длину изделия. Хороший аналог коробчатых лотков.

Бордюрный лоток — разновидность щелевого лотка, имеющая выступ в виде буквы «Г» в своей верхней части для прикрытия щели в корпусе желоба.

Все водоотводные лотки изготавливаются из разных материалов:

1. Металл
2. Чугун
3. Пластик
4. Железобетон

Для крыш хорошо подойдет полимер, он легкий и прочный. Для поверхности испытывающей большие нагрузки чугун, металл. Для дорог часто используют бетон.

Все виды лотков изготавливаются по европейским стандартам, также ГОСТу.

Точечный водоотвод

Точечный водоотвод стоит монтировать в проблемных местах. Основное предназначение локальный сбор воды.

Этот способ является отличным дополнением к линейному водоотводу. Стенки лотка имеют подводку для труб.Используя две системы, достигается идеальный водоотвод.

Линейный водоотвод

Этот водоотвод хорошо впишется в равнинную местность. Где отсутствует локализация вод. Вода будет стекать по всей площади.

Вывод лучше делать к канализации. Пескоприемник остановит мелкую гальку и остатки мусора. Решетка защитит от крупного мусора.

Укладку водоотводных лотков осуществляют по бокам покрытия. Это поможет защитить бетонные или плиточные дорожки на участке.

Поверхностный водоотвод

Для поверхностного водоотвода необходимо проектирование.

Особое внимание уделить:

• Определению системы водоотвода
• Схеме расположения каналов, точек забота и мест сброса воды
• Количеству материала

Все эти задачи решаются с учетом нескольких важных моментов:

1. тип грунта;
2. вид поверхности;
3. уровень подземных вод;
4. схеме расположения различных построек, сооружений, дорожек, клумб;
5. частота и интенсивность выпадения осадков.

Твердый грунт, пропускает влагу в малом количестве, потребуются дополнительные каналы. Глинистая почва способствует возникновению заболоченности и требует подземный дренаж. В случае разницы высоты участка потребуются дополнительные рукава.
