Правила монтажа желобов для отвода воды на земле

Монтаж лотков поверхностного водоотведения

Это один из самых простых строительных процессов, в который входит несколько этапов:

• нанесение разметки;
• проведение земляных работ – выкапывание траншей по разметке;
• выравнивание дна траншеи с помощью песка;
• установка каналов с требуемым уклоном с герметизацией соединительных стыков;
• подсыпка лотков со всех сторон.

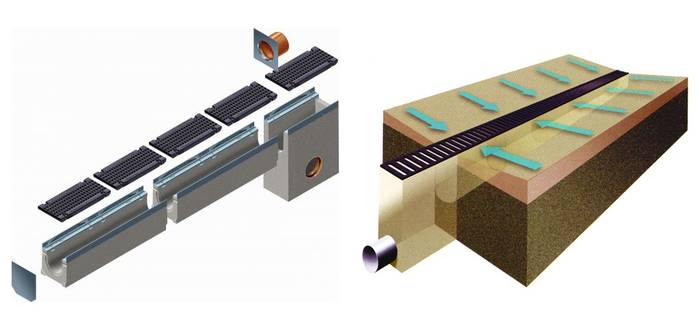

Монтаж лотков поверхностного водоотведения

При кажущейся простоте необходимо учитывать большое количество нюансов:

1. В первую очередь учитывается плотность грунта и его тип. Чем плотнее, тем ниже водопоглощение.
2. Монтаж начинается с нижней точки дренажной магистрали – с места сбора воды в канализацию или сброса ее за пределы территории.
3. Глубина и ширина траншеи должна быть на 10-15 см больше тех же параметров самих каналов.
4. Решетки системы поверхностного водоотведения должны располагаться на 3-5 см ниже чистовой отделки территории (ниже асфальта, тротуарной плитки и прочих материалов).
5. Монтаж пластиковых каналов производится вместе с решетками. Именно так достигается сохранение формы изделий.
6. До начала установки поверх траншей натягивается нить, определяющая уклон каналов. Для этого в грунт вбивается несколько колышков, к которым нить крепится.
7. Тяжелые желоба опускаются в траншею с помощью подъемной техники. Легкие вручную.
8. Между элементами дренажной магистрали прокладываются герметики, обеспечивающие герметизацию соединений. Для пластиковых применяют полиуретановый герметик, похожий на клеевой состав. Бетонные соединяются цементно-песчаным раствором или специальными прокладками, круглыми в сечении. Последние применяются и в стыковке металлических элементов.
9. Для повышения устойчивости расположения лотков поверхностного водоотведения их подсыпают с двух сторон полусухим бетонным раствором, который впоследствии становится и основанием для финишной отделки прилегающей территории.
10. Монтаж проводят строго по натянутой нити. Каждый канал дополнительно проверяют строительным уровнем для контроля уровня установки.
11. Если производится монтаж бетонных лотков больших размеров, то дно траншеи подготавливается основательно. Засыпается песчаная подушка толщиною 10-15 см, на ней формируется бетонная основа под каналы толщиною 10 см. Именно она закладывается под требуемый уклон, чтобы не выравнивать под угол наклона сами желоба.

Разнообразие лотков поверхностного водоотведения дало возможность расширить выбор. Ведь поверхностный дренаж является частью не только мест всеобщего использования и промышленных объектов. Сегодня это часть ландшафтного дизайна загородных участков, которая подвержена функциональным нагрузкам. Поэтому появление на рынке пластиковых лотков решило многие проблемы загородных застройщиков.

Источники информации:

• https://gs16.ru/dacha/razmery-vodootvodnyh-lotkov-2.html
• https://opzt.ru/wp-content/uploads/2019/08/GOST-R-Lotki-ZHB-1-red.-24.04.2019.pdf
• https://stroy-podskazka.ru/drenazhnaya-sistema/lotki/#h3_282336
• https://gk-azimut.ru/blog/obzory-tovarov/tipy-vodootvodnykh-lotkov-i-ikh-razlichiya
• https://septikexpert.com/ochistnye-sooruzheniya/drenazh-i-livnevaya-kanalizaciya/lotok-vodootvodnoj
• https://www.standartpark.uz/info/articles/polimerpeschanaya-ili-polimerbetonnaya-tekhnologiya
• https://strojdvor.ru/kanalizaciya/lotki-vodootvodnye-polimerbetonnye
• https://septicov.net/lotki/plastikovye-lotki/plastikovye-vodootvodnye-lotki.html
• https://www.drenag54.ru/articles/1375
• https://www.inoxpark.ru/catalog

Монтаж водостоков из пластика

Если вы выбрали водостоки пластиковые для крыши, монтаж своими руками может производиться двумя способами.

• Для небольших по площади одноэтажных домов водосточную систему можно собрать на земле и только потом поднимать для установки в заранее вмонтированные кронштейны. Методика не подходит для домов выше 1 этажа и при большой площади здания, поскольку собранная крупная конструкция может повредиться во время подъема.
• Элементы водостока могут подниматься на уровне кровли по отдельности и собираться в единую систему на месте.

Для монтажа используют пластиковые или металлические крепежные элементы. Выбор материала зависит от предпочтений владельца дома и соображений прочности. Также имеет значение место установки.

• К стропилам кровли водостоки крепятся только при помощи металлического крепежа.
• На лобовой доске элементы можно фиксировать и пластиком, и металлом.

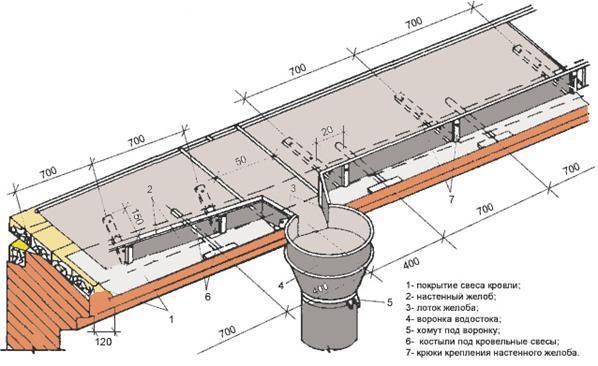

Варианты крепления кронштейнов для водосливов на крыше

Водостоки своими руками из пластиковых труб и желобов монтируются по определенным правилам.

1. Процесс монтажа осуществляется сверху вниз.
2. Перед установкой элементы здания, на которых планируется фиксировать водостоки, следует проверить уровнем.
3. Разметка мест крепления производится следующим способом: отмечаются крайние позиции (места первого и последнего в линии крепежа), после чего замеряются расстояния и отмечаются места для промежуточных креплений. Желательно, чтобы расстояния между близлежащими креплениями не были больше, чем 600 мм. При креплении кронштейнов с помощью бечевки задается угол наклона — на каждый метр желоба порядка 3-5 мм по направлению к воронкам.
4. Расстояние от края до боковых кронштейнов — 150 мм.

5. Желоба в кронштейнах фиксируются легким нажатием до щелчка.

6. В намеченных местах устанавливаются воронки, для чего в желобах предварительно выпиливаются отверстия.

7. Далее под воронками на стенах устанавливаются хомуты для крепления вертикальных труб с шагом 2 метра.

8. С помощью колен вертикальные водосточные трубы соединяются с водопроемными воронками и затем крепятся к стене хомутами.
9. Снизу на трубы одеваются колена, направляющие воду от дома.

Лотки для отвода воды с кровли

Металлические желоба

Металлические желоба отливаются из меди, алюминия, оцинкованной стали и титан-цинка. Размер лотка зависит от площади ската крыши.

Скат (м2)	Диаметр желоба (мм)
10-70	90
100-200	100-130
200 и >	150

Желоба из оцинкованной стали

Желоба покрывают защитным слоем пластизола или пурала, что значительно повышает их стойкость к ржавчине. Выпускаются изделия разных цветов.

Достоинства

• Лояльная стоимость
• Монтаж без особенностей
• Эстетичный вид
• Хорошая устойчивость к коррозии

Недостатки

• Подвержены механическим повреждениям, что приводит к нарушению защитного покрытия с последующим ржавением
• Короткий срок службы

Алюминиевые желоба

Достоинства

• Очень легкие
• Просто монтируются
• Прочные
• Приятный внешний вид
• Долгий срок эксплуатации

Недостатки

• Стоят чуть дороже оцинкованных
• Подвержены коррозии при контакте с другим металлом.

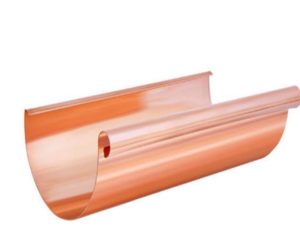

Медные лотки

Отличительная характеристика изделий из меди, они не нуждаются в дополнительной обработке. Соединяются методом пайки или фальца.

Достоинства

• Очень большой срок службы
• Прочность
• Хорошо переносят кислотные осадки

Минусы

• Изделия дорогие
• Сложная установка
• Образование ржавчины при контакте с другим металлом

Желоба изготовленные из титан-цинка

Состав сплава: 99.5% цинк, 0.5% титан, алюминий, медь.

Достоинства

• Высокая прочность благодаря титану
• Срок службы 150 лет
• Устойчивость к агрессивным средам

Минусы

• Дорого
• Детали соединяются методом пайки.

Желоба из пластика

Пластик самый востребованный материал на рынке.

Плюсы изделий

• Лояльная стоимость
• Простой монтаж
• Легкое соединение деталей, благодаря специальным креплениям
• Не подвержен коррозии
• Высокая стойкость к агрессивным средам
• Большой выбор размеров и цветов
• Краситель добавляется в материал. Если появилось механическое повреждение оно практически незаметно.
• Рабочая температура от – 30до +60

Недостатки

• При температуре ниже -30материал легко разрушается
• При сильной нагрузке может треснуть или сломаться

Классификация бетонных лотков

Изготовление бетонных лотков осуществляется в соответствии с ГОСТом 21509-76, а также 26633-2015 и 13015-2012. Для отвода воды используют лотки П, U, трапециевидной формы. Через лотки вода идет самотеком, часто изделия выполняют с конструктивным уклоном (либо без).

Основные виды ливневых лотков по нагрузке и сфере использования:

А15 – выдерживают нагрузку до 1.5 т, самые популярные для установки на обочинах дорог, в пешеходных зонах, на парковках, детских и спортивных площадках, в частных домовладениях. В125 – нагрузка максимум в 12.5 т, актуальны для реализации отвода воды в гаражных кооперативах, вдоль асфальтированных дорог. С250 – нагрузка до 25 т, лотки подходят для использования в системах на территории автостоянок, автозаправок, автомоек. D400 – расчетная нагрузка в пределах 400 т, данные изделия используют в монтаже систем железнодорожных вокзалов, на причалах, автомагистралях. Е600 – железобетонные лотки способны выдерживать нагрузки до 600 т, их монтируют на военизированных объектах, промышленных предприятиях, складах, в логистических центрах. F900 – максимальная нагрузка, которую выдерживают высокомощные изделия, применяются они для монтажа на территориях космодромов, аэропортов, военных баз.

Сейчас читают: Этапы изготовления бетонной плиты своими руками

Виды лотков по месту установки и применению:

1. Прикромочные – для обустройства дорог, защищают от скопления воды. Самый популярный вариант – лоток Б1-18-50, который монтируют на стыке обочины и проезжей части (но не ниже/выше полотна). Также часто применяют более емкие Б1-20-75, Б1-22-75. Монтируют лотки на основу из цемента, узлы между дорогой и изделием промазывают мастикой на битумно-резиновой основе. Телескопические – их делают из тяжелого бетона М200/М300, армируют, используют для установки на склоне в дорожном строительстве (для поперечного дренажа), обустройстве приусадебных территорий. Вода отводится в низины.

По способу производства лотки бывают вибролитыми и вибропрессованными. Первая технология предполагает более низкие показатели прочности и стойкости итогового изделия, вторая значительно повышает качество.

Водоотводные поверхностные лотки желобчатой формы

Дальнейшая утилизация дождевых вод производится по поверхности по бетонным желобам ливневой канализации. Эти изделий производятся вибропрессованием из высококачественного бетона, что придает им особую прочность. Возможна эксплуатация в любых климатических условиях.
Поверхностные лотки продаются в комплекте с защитными решетками для предотвращения попадания в них мусора и засорения водоотводов. Решетки легко снимаются поодиночке, что облегчает эксплуатацию отводных каналов и их обслуживание.

Организация поверхностного водоотведения на приусадебном участке

Для дождевых водосборов применяются не только бетонные, но пластиковые желобчатые конструкции.

При этом применяется специально разработанный модифицированный материал, способный противостоять температурным явлениям вплоть до экстремальных.
Существенными преимуществами изделий их пластмасс являются:

• небольшой вес в сравнении с бетонными изделиями, что выгодно при транспортировке и способствует повышению производительности труда;
• повышенная пропускная способность несклонность к заиливанию;
• стойкость к различным реагентам, включая применяемые для борьбы с гололедом;

Эти изделия также комплектуются решетками для обслуживания.

Конструкционные особенности

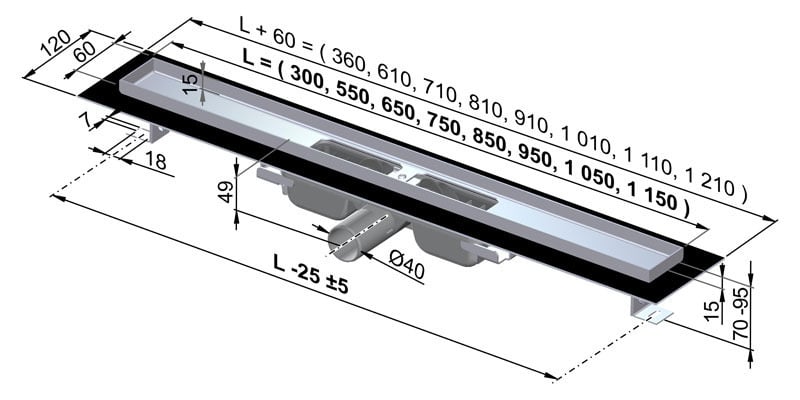

Типовой лоток представляет собой П-образный канал, покрываемый с открытой стороны вышеупомянутой чугунной решёткой. Европейский стандарт EN 1433 регламентирует производство 4 видов таких изделий.

Лоток сточный. Он выглядит в виде прямолинейного жёлоба и предназначен для приёма жидкости по всей длине. Выпускается в дух вариантах:

• исполнение «I». Предусматривает монтаж без фундамента и обмуровки;
• исполнение «М». Оборудуется собственным фундаментом.

Лоток коробчатый. Имеет форму П-образного жёлоба, верхняя крышка которого снимается. Она препятствует попаданию в пропускной канал лотка крупных предметов, смываемых сточными водами.

Лоток щелевой. Представляет собой квадратную балку, вдоль центральной оси которой имеется круглое сквозное отверстие. Доступ к стоку обеспечивается через располагающуюся в её верхней части щель. Она бывает продольной сплошной или прерывистой. Такое изделие – отличная замена коробчатого лотка с решёткой.

Лоток бордюрный. Это ни что иное, чем щелевой жёлоб Г-образной формы с выступом верхней части, который прикрывает присутствующую в его корпусе щель.

Коробчатый лоток имеет крышку, которая играет роль фильтра

Все описанные водоотводные лотки монтируются также поблизости от бордюров вдоль обустраиваемых в саду дорожек, а не только лишь непосредственно под водостоками. Самая прочная продукция задействуется в аэропортах, на стоянках большегрузного транспорта, а также на скоростных автомагистралях.

Как выглядит устройство ливневой канализации и последовательность строительных работ по ее организации

Структура сети водоотвода зависит от нескольких факторов: есть ли намерение использовать дождевую воду в целях полива, очищать ее или же сбрасывать без каких-либо операций в общую систему. К основным элементам, которые она может включать, относятся следующие компоненты:

• Открытый лоток для линейной конструкции.
• Дождеприемник для точечной конструкции.
• Пескоуловитель.
• Придверный поддон.
• Смотровой колодец.
• Коллектор.
• Трубы дренажные.
• Люк канализациолнный.
• Закрытый трубопровод.

Стадия проектирования

Если проект не предусматривает устройство ливневой канализации или нет карты последовательности выполнения работ, то собственнику придется, либо самостоятельно заняться этим, либо пригласить специалистов. Собственно, рассчитать количество материалов и способ монтажа в состоянии любой домовладелец. Для этого следует определиться с размерами системы, которые будут оптимальны для отвода воды.

Необходимые данные для выполнения расчетов несложно найти в интернете:

• Сведения о количестве выпадающих осадков в регионе.
• Максимальный уровень снежного покрова и дождевых осадков.
• Рельеф и общая площадь участка, с которого производится сток.
• Данные о коммуникационных сетях, находящихся под землей.
• Характеристики почвы.

Финальный подсчет объема отводимой воды выполняется по формуле, где участвуют данные о площади кровли, интенсивности осадков и поправочный коэффициент. Полученный результат используется для выбора оптимального сечения труб по таблице.

Создавая проект водоотвода, нужно отметить местоположение водосборников и ревизионных колодцев. Кроме диаметра труб и глубины их залегания следует определиться с уклоном желобов. Обычно последний показатель составляет 1 см на метр магистрали. Это позволит эффективно отводить воду и не допустить появления трещин в кирпичной стене здания.

Технология монтажного процесса

После составления проекта по устройству ливневой канализации в загородном частном доме и разобравшись с теоретической частью по монтажу системы, остается приступить непосредственно к процессу. Для этого составленная схема переносится на участок, таким образом, отмечаются места установки дождеприемников и емкостей для накопления воды.

Следующий шаг – планирование магистрали для прохождения труб, которая будет соединять все элементы конструкции. Дальнейшие действия выполняются по следующим переходам:

• Вырыть траншеи для трубопровода, их глубина должна превышать сечение укладываемых труб не менее чем на 150 мм.
• На дно готовой траншеи засыпать песок или гравий, который будет выполнять роль подушки, и способствовать нейтрализации сил пучения. Толщина подушки после трамбовки должна быть в пределах 150-200 мм.
• Выкопать котлованы для коллекторной емкости и ревизионных колодцев.
• Смонтировать трубопровод, соблюдая углы уклона.
• Установить лотки, дождеприемники и подсоединить их к трубам.
• Подключить трубопровод к пескоуловителю и колодцу или резервуару, используя фитинги.
• Засыпать траншею слоем песка или гравия и утрамбовать его.
• Облагородить прилегающую к водоотводу территорию, например, уложить тротуарную плитку или забетонировать, после чего установить решетки на линейные магистрали лотков.

На участках с пересеченной местностью нужно организовать перепадный колодец с соблюдением необходимого уклона труб. По возможности, перед тем как засыпать траншею желательно провести гидравлические испытания, которые помогут обнаружить места протечек

Определенная последовательность монтажных работ при устройстве ливневой канализации имеет важное значение для последующей эксплуатации системы

Обслуживание ливневки

Качественная организация процесса отвода дождевой и талой воды – это еще не все. Система нуждается в периодическом обслуживании, для чего необходимо выполнить несколько простых операций:

• Раз в 6 месяцев следует проводить очистку стоков.
• Не реже раз в три месяца контролировать состояние пескоуловителей, а при необходимости также проводить чистку.
• На дне дренажного колодца могут собираться частицы грязи или ила, их нужно периодически удалять, чтобы предотвратить засорение дренажа.

Через 10-15 лет эксплуатации водоотводящей системы рекомендуется промывать трубы от наслоений. Промывка осуществляется в двух направлениях при помощи напора воды из шланга.

Стоимостные показатели продукции

Цена водосточных желобов зависят от материала и производителя:

1. Шведский производитель Lindab реализует свою продукцию из стали с полимерным покрытием по цене 100 рублей за трехметровый профиль 125 мм.
2. Такой же профиль и из того же материала финской фирмы Ruukki — цена 1300 (125 мм), 2500 для размера 150 мм.
3. Профиль из ПВХ польской фирмы Galeko размером 130 мм — цена от 800 рублей за четырехметровое изделие.
4. Особняком стоят цены на профиля с высокопрочным цинко-титановым покрытием от 1200 р/м.пог — Aguasistem, РФ.

Всегда имеется выбор устройства водослива, при вдумчивом подходе можно выбрать достаточно недорогой и надежный вариант.
В следующем видео наглядно показаны этапы монтажа водосточной системы.

Что еще почитать по теме?

Технология монтажа водостока своими руками

Прежде чем приступить к монтажным работам, нужно просчитать пропускную способность системы водостока и общее количество ее конструктивных элементов. Для этого выполняется линейный замер периметра крыши, глубины выноса карниза, расстояния от карнизного свеса до поверхности земли, угла кровельного наклона.

Чтобы сделать самостоятельный монтаж водостока для крыши, необходимо подготовить следующие инструменты и материалы:

• Элементы для слива.
• Водоприемные воронки с решетками.
• Желоб и водосточные трубы.
• Крепежные элементы для фиксации на кровле или фасаде (кронштейны, хомуты, уплотнители, кольца).
• Электрическую дрель.
• Саморезы.
• Клей.
• Рулетку и уровень.

Инструкция по монтажу водостоков:

Работы начинаются с установки крайних кронштейнов

Они могут быть установлены на кровельные стропила или лобовой карниз

При монтаже кронштейнов важно соблюдать необходимый угол наклона – каждые 10 метров он должен составлять 5-6 см. Так, второй кронштейн (крюк) должен располагаться на 6 см ниже, чем первый и так далее

Все кронштейны необходимо крепить максимально жестко, чтобы избежать возможного провисания желобов под тяжестью снега или воды. Оптимальный шаг между крюками должен составлять 50 см. В местах расположения труб монтируются воронки-водосборники круглого или прямоугольного сечения. Пластиковые воронки монтируются на клеевой состав, а металлические – на фиксаторы. Водосточный желоб оснащается специальными решетками для защиты сточных вод от загрязнений – листьев, грязи и мусора. Установленный желоб соединяется с кронштейнами. С обоих концов желоба фиксируются заглушки с резиновыми уплотнителями. Все желоба необходимо собрать между собой. Для соединения предусмотрены уплотняющие элементы и муфты, гарантирующие конструкции необходимую жесткость. К нижней части воронок для водостока монтируются сточные колена. Они обеспечивают правильный отвод стоков с кровли под углом, а также соединяют другие элементы системы. Минимально допустимое расстояние от трубы до стены должно составлять 3,5 см. При необходимости его можно править до 6 см. Для монтажа водосточных труб в колено под воронкой устанавливается дополнительное колено. Труба в колене фиксируется при помощи хомутов. Длину водостока можно наращивать использованием нескольких труб, вставленных друг в друга. Фиксирующие хомуты представляют собой двойную дугу, которую нужно установить на трубу с двух сторон. К несущим конструкциям их можно крепить на дюбели или саморезы. Завершающим этапом будет крепление слива – развернутого колена, которое обеспечит отвод стоков от фундамента и стен на безопасное расстояние до 40 см.

Установка водостоков предусматривает обязательную подготовку поверхностей – обработку деревянных стропил антисептическими составами и лаками.

Общие сведения

Разновидности водостоков

Правильно смонтированный водосток гарантирует бесперебойный отвод дождевых осадков, талых вод в течение всего года, без образования ледяной корки, лиственных и пыльных пробок. Выбор конструкции зависит от вида крыши, особенности погодных условий на местности, а также от вкусовых предпочтений хозяина.

Чтобы правильно организовать систему слива осадков с крыши, стоит определиться с местом расположения стоков, уяснить конфигурацию системы, подобрать соответствующий материал, из которого выполнены детали водостока.

Типы водоотводной системы

Тип кровли, климатические особенности, вид здания влияют на выбор водостока.

Для водосточной системы в доме применяют следующие варианты:

• 1.вариант наружного неорганизованного водоотвода.
• 2.вариант наружного организованного.
• 3.вариант внутреннего организованного.

Расчёт сечения

Для того чтобы выбрать лоток с необходимым сечением, специалисты придумали следующую таблицу. Стоит иметь в виду, что все расчеты имеют только рекомендательный характер и ни в коем случае не являются эталонными.

Дождевая вода способна разрушить даже самые крепкие стены. Ведь как известно, вода камень точит. Если ливневые стоки или грунтовая вода в избытке постоянно будут попадать в грунт около фундамента, на бетоне появится грибок, а затем и микроразрушения. Зданию грозят регулярная сырость, холод и плесень со стороны пола. Для качественной защиты фундамента от ливневых стоков/грунтовых вод используют желоба для отвода воды на земле. В кругах профессионалов они называются ливневой канализацией или просто ливневкой.
