Руководство по проектированию подпорных стен

Возведение стенки

Для возведения на участке надежной опорной конструкции из строительных блоков или монолитного бетона нужно правильно сделать предварительные расчеты и выполнять монтаж согласно проектным чертежам изделия. При соблюдении всех требований защитно-декоративное строение прослужит продолжительный период.

Рытье траншеи

Первый этап возведения подпорки на земельном участке — это подготовка траншеи по контуру будущего строения. Для сокращения сроков выполнения строительных работ рекомендуется арендовать экскаватор. Но выравнивание и зачистка траншеи осуществляются вручную при помощи лопат.

На дно насыпается первоначально слой щебня, поверх которого укладываются металлические прутья или специальная армирующая сетка. Это придаст фундаменту прочность. Арматурные стержни устанавливаются вертикально по всему контуру рва. Это нужно для лучшей связки цементного раствора.

Если траншея не предусмотрена, тогда необходимо тщательно подготовить под бетонную подпорку поверхность грунта — очистить ее от сорняков, снять лопатой верхний слой почвы с травой и выровнять.

Сооружение опалубки

Опалубка для заливки тяжелой бетонной конструкции должна изготавливаться из прочного массивного материала. Для этой цели можно использовать деревянные щиты толщиной 3 см и бруски для их соединения между собой сечением 5х10 см.

Монтаж опалубки начинается с установки задней стенки, вдоль которой забиваются колья, затем монтируются остальные элементы конструкции. На этом этапе строительных работ изготавливается система дренажа.

Обустройство дренажа

Правильно обустроенная система дренажа удаляет воду от задней стены опорной конструкции и предупреждает вымывание почвы.

При выполнении монтажа дренажной системы поперечного типа в подпорной стенке проделываются отверстия Ø 10 см или закладываются готовые трубки.

Чтобы водоотвод обеспечивал удаление воды за пределы подпорки, его делают под наклоном. Шаг дренажа составляет 1 м.

Можно использовать асбоцементные (пластиковые) гофрированные трубы, имеющие перфорацию. Геотекстильный материал впитывает влагу и задерживает песок, по трубам осуществляется отвод воды за пределы строения.

Расчет и замес цементного раствора

Чтобы сделать прочную декоративную бетонную подпорку и она не разрушалась в процессе эксплуатации от температурных перепадов, для изготовления смеси рекомендуется использовать качественный морозостойкий цемент.

Пропорция компонентов раствора для отливки защитного сооружения:

  • 1 доля цемента;
  • 3 доли песка;
  • 1 доля мелкого щебня (гравия);
  • 1 доля воды.

Компоненты тщательно перемешиваются в емкости вручную с помощью лопаты. Можно арендовать бетономешалку, чтобы ускорить выполнение строительных работ. Полученная однородная масса заливается в предварительно установленную опалубочную конструкцию.

Чтобы бетон не потрескался в жаркий летний период, не начал деформироваться, на этапе схватывания и высыхания его периодически смачивают водой.

Демонтаж опалубочной конструкции выполняется не раньше истечения 5-7 суток. А полностью материал высыхает на протяжении 28 суток. После этого шпателем осуществляется зачистка поверхности от образовавшихся бугорков и наплывов.

Заполнение пространства за опорной конструкцией

Первоначально укладывается дренажное полотно или засыпается дренажный грунт. Затем укладываются слои отобранного грунта по 20-40 см, каждый из которых тщательно трамбуется. Сверху кладется срезанный ранее растительный слой почвы.

Гидроизоляция поверхности

Задняя часть защитной подпорки надежно гидроизолируется. В качестве материала можно использовать рубероид или толь. Гидроизоляционный материал укладывается в 2 слоя на битумную мастику. При обустройстве бетонной конструкции на сухом грунте ее заднюю поверхность достаточно покрыть битумом в 2 слоя.

Конструктив и принцип работы

В искусственных ограждениях сформированный уклон намного превышает угол естественного откоса, при котором грунт удерживается за счет сил трения между частицами. Поэтому стенка испытывает колоссальные нагрузки.

Массивные

Представляют собой конструкции большой толщины без армирования. Стены удерживают грунт от подвижек своей массой благодаря закону гравитации. Для устройства таких сооружений требуется много материала, а это трудоемко и недешево, поэтому перед началом строительства необходимо выполнить технико-экономическое обоснование.

Массивные стенки воспринимают боковое давление грунта и работают на сдвиг и опрокидывание. Вертикальные грани могут быть параллельными или наклонными.

Экономически оправдано устройство массивных стен высотой до 2-3 м с сечением в виде параллелограмма. Наклон лицевой плиты должен быть равен углу откоса, при котором он сохраняет устойчивость.

Слабое место конструкции — стык вертикальной части с горизонтальной, поскольку при монтаже сначала заливается фундамент, а затем лицевая плита. Именно здесь чаще всего происходит разрушение. Поэтому при укладке бетона нужно избегать горизонтальных швов, а вертикальные рабочие швы совмещать с температурными.

Уголковые

Эти сооружения относятся к тонкостенным. Подпор грунта осуществляется консольным выступом — вертикальной полкой уголка, а устойчивость обеспечивается собственной массой, массой грунта, дополнительными пригрузами и креплениями горизонтальной полки.

Три вида уголковых стенок

Конструкции изготавливаются из сборного или монолитного бетона либо комбинированным способом. Например, фундаментная плита, не требующая сложной опалубки, заливается, а лицевая монтируется уже готовая. Нижняя и верхняя части соединяются пазовым креплением, шпонками, дополнительным армированием.

Чтобы уменьшить вылет фундаментной плиты, используются анкерные тяги. Они представляют собой гибкие стальные связи, которые воспринимают часть усилий и разгружают опору.

Контрфорс — жесткий элемент, служит для полной или частичной передачи нагрузки на фундаментную плиту. Он может быть монолитным или сборным, армируется в трех направлениях — горизонтальном, вертикальном и наклонном.

Комбинированные

Такие системы имеют со стороны подсыпки разгрузочные площадки. Они снижают давление грунта на подпорную стену, что позволяет уменьшить размеры конструкции.

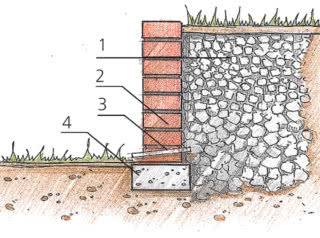

1 — стена, 2 — разгрузочная площадка

Вылет площадки составляет 0,2-0,25 высоты стенки. Для уменьшения изгибающих моментов в консоли и лицевой плите дополнительно могут применяться разные опорные устройства.

Габионы

Сетчатые конструкции практически не испытывают гидростатического давления. Они хорошо пропускают влагу, поэтому дренаж не требуется (в отличие от сплошных подпорных стен).

Для изготовления используется прочная сетка диаметром 3-6 мм с покрытием из цинка, алюминия и мишметалла ( сплава из редкоземельных металлов). Сетка сваривается или скручивается в контейнеры разных размеров и формы.

Наиболее распространенные конструкции габионов:

  • коробчатые;
  • коробчатые с армирующими панелями;
  • матрацно-тюфячные;
  • цилиндрические;
  • других форм.

Ячейка может быть квадратной или шестиугольной. Ее размеры — от 25 до 300 мм, что должно соответствовать крупности заполнителя. На строительную площадку габионы поставляются в виде спрессованных разверток, где они собираются в объемные конструкции.

Габионы с армопанелью — перспективное направление в строительстве подпорных стенок. Они оснащены армирующей сеткой, которая укладывается в толщу грунта горизонтально. Необходимость в установке массивных гравитационных стен отпадает, уменьшается объем земляных работ. Склоны, армированные панелями, упрочняются, повышается их устойчивость к почвенной коррозии и оползням.

При больших перепадах рельефа устраиваются армогрунтовые стенки из модульных габионов. Системы разработаны в Италии и получили название Террамеш. Самая высокая конструкция построена в России. Ее высота 74 м.

Для благоустройства участка можно купить готовые габионы. Они рассчитаны на стандартные нагрузки и быстро собираются собственными силами. Остается только наполнить их камнями.

Проектирование подпорных стен

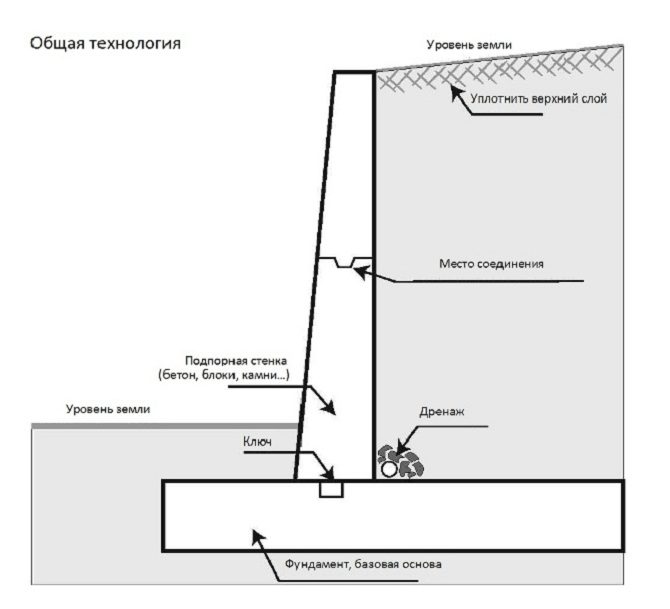

Вне зависимости от назначения, подпорная стена, как правило, имеет четыре элемента:

  • тело;
  • фундамент;
  • систему водоотвода;
  • дренажную систему.

Водоотвод, подземная часть и дренаж стены требуются для реализации технических нормативов, а непосредственно тело необходимо для эстетических целей. По высоте эти сооружения могут быть небольшими (до одного метра), средними (не более двух метров) и высокими (больше двух метров).

Задняя стенка конструкции бывает с таким уклоном:

  • лежачая;
  • пологая;
  • крутая (с обратным или прямым скатом).

Профили подпорных стен могут быть разными, но, как правило, это трапецеидальные и прямоугольные. В свою очередь первые могут иметь разный наклон граней.

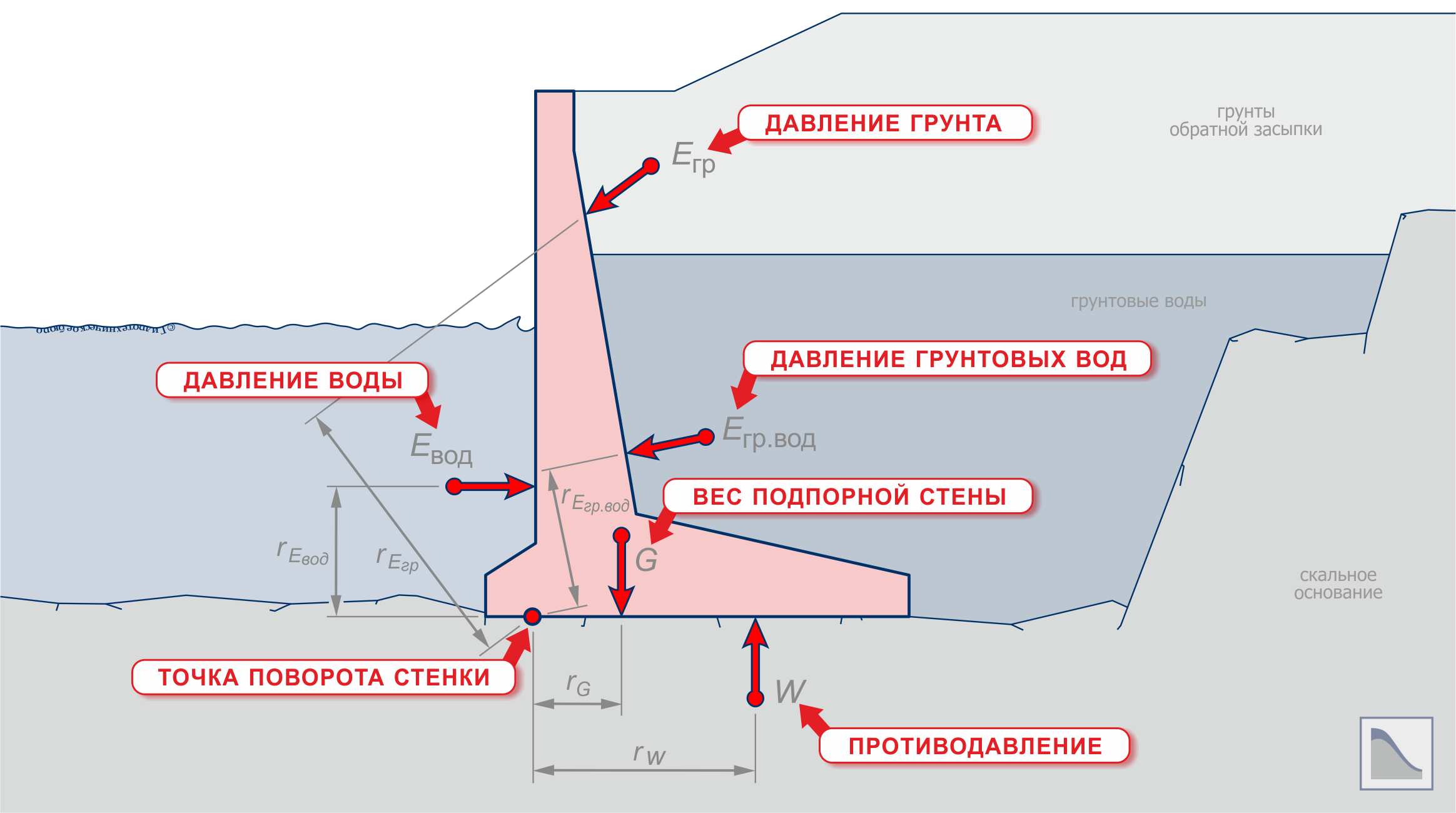

Действующие силы на упорные стенки

Вертикальные нагрузки:

  • сила засыпки, которая действует как непосредственно стену, так и на часть фундамента;
  • верхняя нагрузка, а именно, вес, который давит на верхнюю часть сооружения;
  • собственная масса подпорной стены.

Горизонтальные силы:

  • сила трения на участках сцепления грунта с фундаментом;
  • давление грунта непосредственно за подпорной стеной.

Кроме основных сил, воздействуют и периодические нагрузки, к ним относятся:

  • сейсмические нагрузки;
  • сила ветра, тем более это актуально при высоте сооружения более 2-х метров;
  • водные потоки, особенно в низинах;
  • вибрационные силы воздействуют на участки, где проходит железнодорожное полотно или дорожная трасса;
  • вспучивание грунта зимой и т.д.

Устойчивость подпорных сооружений

Как правило, строительство невысоких подпорных стен выполняется для декоративных целей, им не требуется тщательный расчет устойчивости. Повышение этой характеристики показательно для расчета подпорных стен более высокой конструкций.

Предотвратить опрокидывание или сдвиг стенки можно с помощью таких мероприятий:

  • сторону, которая обращена к грунту, делают шероховатой. В блочных, кирпичных, каменных кладках сооружают выступы, а в монолитных опорных стенах – делают сколы;
  • намного снижает давление почвы на заднюю грань маленький уклон, сделанный в сторону возвышенности;
  • наличие в передней части консоли стены создает дополнительную устойчивость, поскольку распределяет часть нагрузки земли;
  • правильно оборудованная дренажная система не допускает подмыв конструкции;
  • для капитальных подпорных стен из тяжелых стройматериалов необходим фундамент. Для глинистой почвы целесообразно применять ленточное основание, слабого грунта – свайный фундамент;
  • боковое давление снижается с помощью засыпки пустотелых материалов (к примеру, керамзита) между существующим грунтом и задней стеной.

Самодельная подпорная бетонная стенка

Если уклон поверхности вашего участка не слишком большой, то изготовить своими руками подпорную стенку из бетона будет не сложно. Для примера: вам необходимо построить подпорную стену высотой 1,2 м (над уровнем почвы). В целях экономии строительного материала (арматурного прутка и бетонного раствора) рекомендуем выбрать тонкостенную уголковую подпорную стену с Т-образным основанием. Как сделать подпорную стенку из бетона (три основных этапа):

Подготовительный этап

Сначала готовим эскиз, чертеж и схему армирования.

Затем приступаем к земельным работам. Производим разметку с помощью колышков и строительного шнура. Выкапываем траншею необходимой ширины (немного больше ширины опоры с учетом опалубки) и глубины (с учетом толщины опоры и подушки из песка и щебня). Землю из траншеи складируем на свободном участке (впоследствии она понадобится для засыпки с обеих сторон стены). Засыпаем на дно траншеи песок (толщина слоя около 0,2 м) и трамбуем его (периодически смачивая водой). Затем засыпаем такой же слой щебня и также его утрамбовываем (виброплитой или ручной трамбовкой). Поверх обустроенной подушки укладываем геоткань.

Опалубка и заливка раствора

Теперь приступаем к созданию армирующего каркаса. Арматурные прутья «подошвы» и «тела» стены должны быть связаны между собой.

Строим опалубку. Сначала делаем ее только для фундамента стенки. После этого заливаем бетонный раствор по всей длине фундамента, уплотняем его с помощью вибратора. После схватывания раствора, приступаем к монтажу опалубки самой опорной стены. Технология изготовления опалубки и материалы, применяемые для ее изготовления аналогичны обустройству ленточного фундамента.

Важно! В процессе обустройства опалубки в нее необходимо заложить поперечные пластиковые или асбестоцементные трубы для отвода грунтовых вод и осадков, проникающих в почву (нижний край труб должен находиться немного выше уровня грунта с внешней стороны опорной стены). Это значительно снизит нагрузки на внутреннюю сторону вертикальной плиты. Расстояние между поперечными дренажными трубами – 1,0÷1,5 м

Расстояние между поперечными дренажными трубами – 1,0÷1,5 м.

Затем приступаем к заливке бетонной подпорной стенки.

Внимание! Чтобы опалубка не разрушилась или деформировалась во время заливки, этот процесс лучше производить поэтапно. Сначала заливаем раствор на ⅓ высоты по всей длине стенки. Затем производим виброуплотнение залитого раствора

Далее заполняем опалубку раствором еще на треть и так далее

Затем производим виброуплотнение залитого раствора. Далее заполняем опалубку раствором еще на треть и так далее.

Для обеспечения наибольшей прочности и однородности всю конструкцию желательно залить за один день. После того, как раствор залит до верхней кромки стенки и полностью утрамбован, поверхность выравниваем и накрываем полиэтиленовой пленкой и оставляем на окончательную сушку. Для предотвращения быстрого испарения воды из раствора (что может негативно отразиться на прочности) в жаркую погоду поверхность раствора периодически смачиваем.

Гидроизоляция и обустройство дренажной системы

По истечении 7÷9 дней приступаем к демонтажу опалубки. Для обеспечения долговечности бетонные поверхности стенки покрываем гидроизолирующим материалом (например, специальным составом на основе жидкой резины).

Далее приступаем к обустройству дренажной системы для подпорной стены из бетона по следующей технологии:

  • По всей длине стенки с внутренней стороны (то есть со стороны склона) укладываем перфорированную трубу (обязательно обернутую водопроницаемой геотканью).
  • Затем засыпаем эту трубу щебнем.
  • Поверх щебня укладываем геотекстиль (чтобы сохранить свободное пространство, не заполненное грунтом, между отдельными частицами щебенки).
  • Свободный конец трубы (с одной или обеих сторон стенки) выводим в дренажную канаву (или колодец) или ближайший водосборник.

На окончательном этапе засыпаем грунтом свободное пространство вокруг стенки.

Важно! К засыпке грунта приступаем только после того, как подпорная стена из бетона наберет окончательную прочность и сможет выдерживать значительные нагрузки со стороны склона, то есть не ранее чем через месяц. Далее приступаем к декорированию видимой части построенной подпорной стенки. Для этих целей обычно применяют облицовочную плитку, натуральный или искусственный камень

Для этих целей обычно применяют облицовочную плитку, натуральный или искусственный камень

Далее приступаем к декорированию видимой части построенной подпорной стенки. Для этих целей обычно применяют облицовочную плитку, натуральный или искусственный камень.

Нюансы установки

Армирование

Стены армируются пространственными арматурными каркасами, собранными из плоских арматурных сеток, продольные стержни которых имеют диаметр 8-10 мм, а поперечные 12-14 мм. Стержни при пересечениях свариваются между собой контактной точечной сваркой во всех местах либо вяжутся проволокой. Схема армирования показана на фото.

Схема армирования тонкостенных подпорных стен.

Подготовка основания и деформационные швы

Если в основании залегают пучинистые грунты и глубина промерзания грунта находится ниже уровня заложения фундамента с низовой стороны, тогда слабый грунт полностью вынимают и заменяют подушкой из щебня или песка.  Тем не менее имеются различия в устройстве оснований и швов, зависящие от конструктивного решения и выбранного материала:

При сборном исполнении:

  • Сборную фундаментную плиту монтируют исключительно на щебеночное основание, утрамбованное в грунт. Минимальная толщина его принимается равной 100 мм, ширину же основания необходимо предусмотреть такой, чтобы оно выступало за грани фундаментной плиты, как минимум на 150 мм с каждой стороны;
  • Деформационные швы (конструктивный разрез в элементах сооружения, разделяющий конструкцию на отдельные отсеки) необходимо проделывать на всей протяженности стены через каждые 30 м. Если плиты в сборно-монолитном исполнении, тогда шаг швов – 25 м.

При монолитном исполнении:

  • Фундаментная плита обязательно устанавливается на выравнивающую бетонную подготовку, которая имеет толщину 100 мм и выступает за пределы фундамента, как минимум на 100 мм. Для бетонной подготовки берут бетон марки М50;
  • Деформационные швы делают каждые 25 м при использовании железобетона; в бетонных конструкциях, не имеющих конструктивного армирования, каждые 10 м; а при наличии конструктивного армирования, шаг составит 20 м;

Устройство дренажа и обратная засыпка

Для выполнения этого нюанса в лицевых элементах подпорных стен необходимо сделать дренажные отверстия диаметром 50 мм с шагом 3-6 м. А за внутренней поверхностью стены должен быть организован водоотводный кювет. Дренажный коллектор выполняют из камня, щебня или гравия с уклоном, минимальное значение которого 0,04, в продольном направлении.

Последний этап устройства подпорной стены – это обратная засыпка. Но для неё нужно использовать водоносные грунты, такие как песчаные или крупнообломочные. Также допускается использование глинистых грунтов с низкими показателями по пластичности и по содержанию песчаных частиц, однако тогда придется предотвратить морозное пучение, уложив слой крупнозернистого непучинистого грунта с тыльной стороны лицевой плиты на толщину 1000 мм. Обратная засыпка производиться послойно, утрамбовывая каждый слой до достижения коэффициента уплотнения 0,95.

4. Качество материалов

Выбор материалов имеет решающее значение при изготовлении основания для подпорной стенки.

Железобетон и бетонные блоки — это не одно и то же, поэтому при использовании блоков панели должны быть усилены бетонными соединениями по горизонтали и вертикали.

Каким бы ни был окончательный выбор используемого материала, необходимо позаботиться о том, чтобы он был правильно изготовлен. Для того чтобы подпорная стенка была построена эффективно, дозировка бетона должна быть правильной, и в нем должно быть достаточное количество арматуры. Кроме того, железная арматура должна быть расположена в соответствии с ранее составленным планом.

Купить качественный бетон в Москве, с правильной дозировкой и выполненного в соответствии со стандартами качества, можно перейдя на сайт производителя beton24moscow.ru

Устройство подпорной стенки

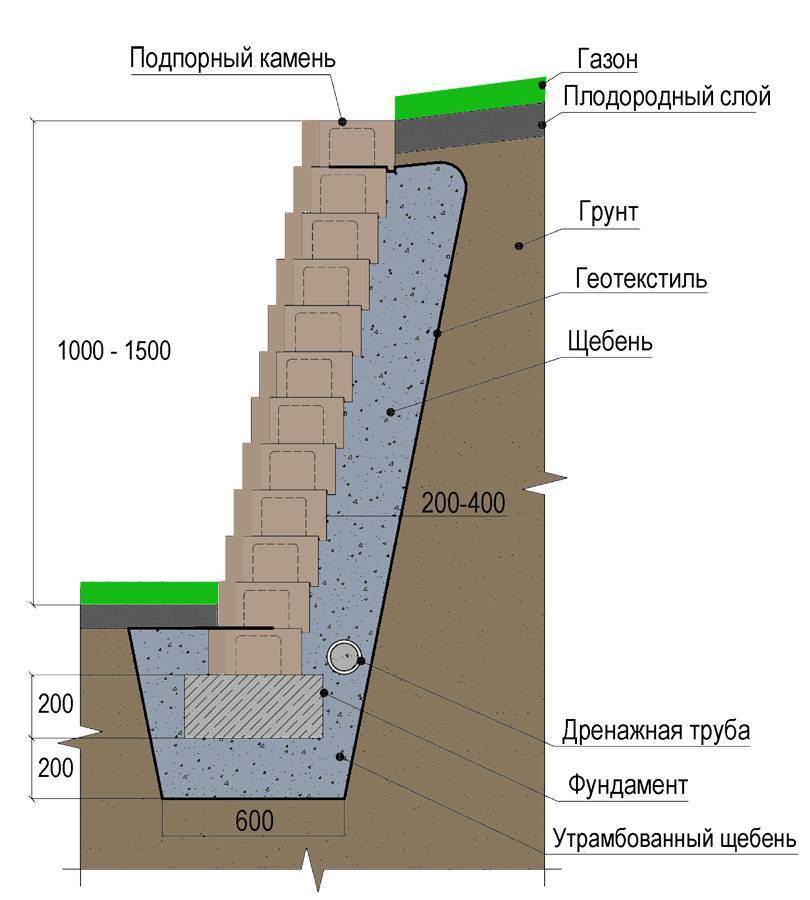

Схема подпорной стены в разрезе — забутовка, основная часть, дренаж, фундамент

Конструкция включает в себя фундамент, основную часть и дренажную систему. Почти все варианты стенок представляет собой конфигурацию из этих трех элементов. Их исполнение может быть различным и определяется назначением, особенностями грунта и имеющимися ресурсами.

Фундамент

Его обустраивают для любых стенок, высота которых превышает 0,3 м. Особенности строения зависят от грунта, на котором проводятся работы, а также от характеристик тела. Если в почве много глины, делают выбор в пользу ленточного фундамента, сформированного из блоков. На слабых грунтах, содержащих много песка (в особенности «плывущего»), основание организуют на сваях. Низкие стенки (0,3 м и менее) заглубляются в почвенную толщу без фундамента.

Глубина закладки зависит от высоты надземной части. Если она небольшая (0,3-0,8 м), фундамент имеет размеры 0,2-0,3 м. Для стен в 0,8-1,5 м глубина будет равна 0,3-0,5 м, для более высоких (но не больше 2 м) – 0,7 м. При большой подвижности почвы или близком нахождении грунтовых вод (менее 1,7 м) производится заглубление, в 1,5 раза превосходящее ширину.

Тело

Ориентировочные размеры подпорных стен

Это часть укрепления, возвышающаяся над землей. Чтобы конструкция была устойчивой, она должна быть достаточно тяжелой

С этим и связано внимание к толщине стенок. Прежде чем начать выкладку тела, нужно заблаговременно подготовить чертеж. Некоторые варианты исполнения стен отличаются высокой жесткостью

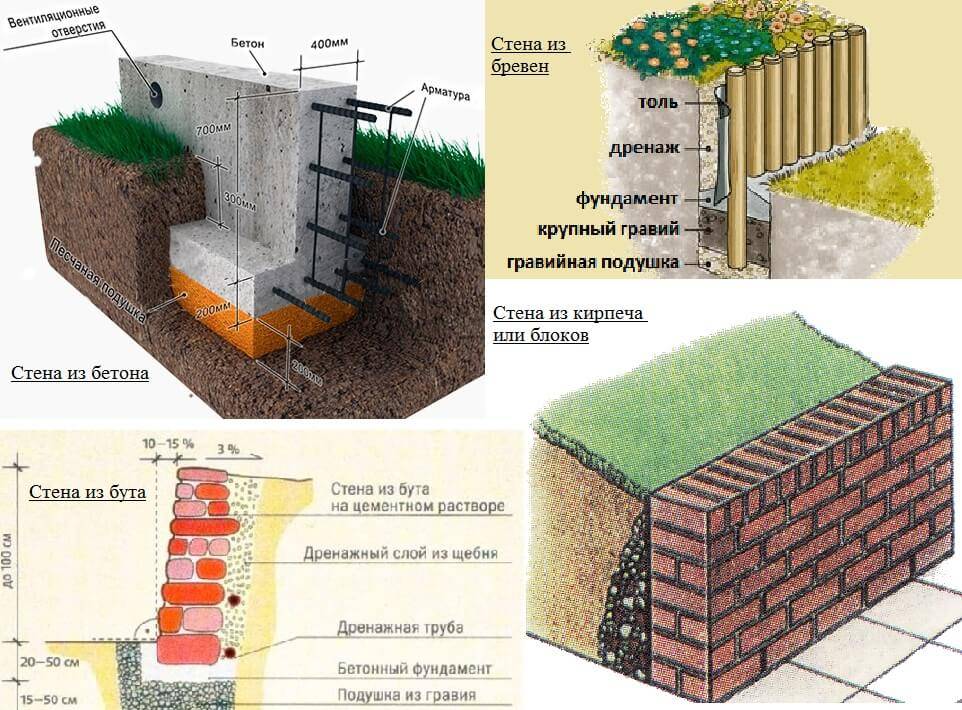

Сюда относятся кирпичные и каменные кладки, монолитные бетонные, постройки из соединенных раствором цемента блоков. Другие типы стен обладают упругостью. Они способны переносить слабые деформации без возникновения трещин. Это кладки из габиона и сухого камня. Верхушки таких конфигураций должны иметь не менее 0,45 м в ширину

Некоторые варианты исполнения стен отличаются высокой жесткостью. Сюда относятся кирпичные и каменные кладки, монолитные бетонные, постройки из соединенных раствором цемента блоков. Другие типы стен обладают упругостью. Они способны переносить слабые деформации без возникновения трещин. Это кладки из габиона и сухого камня. Верхушки таких конфигураций должны иметь не менее 0,45 м в ширину.

Величина наклона передней части зависит от особенностей строения. Если конструкция твердо зафиксирована, а суммарная высота тела и фундамента меньше 1,5 м, делать склон для этой грани не нужно. У построек большего размера слабовыраженный наклон (в пределах 15 градусов) способствует визуальному восприятию стены как вертикальной, а также увеличивает устойчивость.

Дренаж и водоотвод

Функции данной системы – накопление и отведение лишних жидкостей разного происхождения (грунтового, дождевого, талых вод). Это помогает предотвратить размывание стенки и ее подтопление. Конструкции бывают поперечными, продольными или смешанными.

Особенности конструкции подпорных стен

Неровный ландшафт неудобен в эксплуатации, поэтому большинство застройщиков стремятся выровнять почву на всем участке или создать несколько зон с горизонтальными поверхностями, между которыми можно перемещаться по ступеням или лестницам.

Основной проблемой является давление грунта на вертикальные стены, приводящее к негативным последствиям:

  • потеря устойчивости – опрокидывание конструкции;
  • потеря прочности – разрушение отдельных элементов и осыпание склона.

Проблемы эксплуатации подпорных стен.

Существует две принципиально отличных друг от друга технологии, направленных на компенсацию этого давления:

массивные стены – имеют большой вес, боковые подвижки почвы не могут сдвинуть конструкцию с места;

Массивная стена подпорная.

тонкостенные конструкции – стена имеет элементы, вовлекающие часть грунта в создание усилий, направленных в сторону, противоположную опрокидыванию.

Варианты тонкостенных подпорных конструкций.

В первом случае повышается расход бетона и арматуры, во втором увеличивается объем земляных работ. Выбор технологии зависит от имеющегося бюджета строительства, свободного времени, назначения подпорных стен.

Например, при ограниченном бюджете целесообразнее устройство уголковых конструкций с консолью. Если подпорная стена используется для террасирования, на верхних гранях массивных монолитных многоуровневых стен можно разбить цветники, сделать грядки или использовать их в ландшафтном дизайне.

Декоративные стенки

Нюансы для низких подпорных стен (30 – 80 см):

  • для низких конструкций оптимальным вариантом является массивная стена (трапеция или параллелепипед с уширенным основанием);
  • они имеют значительный вес, поэтому силы пучения их сдвинуть не в состоянии;
  • при высоте конструкции до 0,3 м фундамент не нужен, но плодородный слой необходимо заменить нерудным материалом на глубину 0,4 м;
  • если планируемая высота террасы составляет 0,4 – 0,8 м, нижняя часть стены, являющаяся фундаментом, заглубляется на 0,15 – 0,3 м.

Низкая подпорная стена.

Технологии их изготовления рассмотрены ниже, в данном разделе приведены лишь правила проектирования. В низких ПС дренаж не обязателен на сухих почвах, при высоком УГВ с внутренней стороны укладываются перфорированные и обмотанные геотекстилем гофротрубы с уклоном в сторону подземного резервуара для сбора стоков.

Средние стены

Обычно загородные участки в коттеджных поселках имеют перепады высоты в пределах 1 м, зато для садовых участков администрация населенных пунктов часто выделяет не пригодные для с/х земли, изобилующие горами и оврагами. Поэтому используются ПС средней высоты 0,8 – 1,5 м, которые так же можно не рассчитывать на сдвиг и разрушение.

Схема выбора конструкции ПС, удовлетворяющей эксплуатационным требованиям, следующая:

  • при высоте в пределах 1 м на рыхлых почвах можно применить массивные конструкции с уширением пяты;
  • если перепад высот больше указанного значения, дешевле обойдется тонкостенная ПС любого типа.

Средняя стена подпорная.

Если в промышленном и с/х строительстве для этих целей чаще используются ж/б панели и плиты, то для индивидуального застройщика они обходятся излишне дорого с учетом доставки, выгрузки и установки спецтехникой. Поэтому проще залить их по месту по нижеприведенной технологии.

Дренаж для ПС средней высоты является обязательным, вместо продольных дренов обычно используются поперечные:

  • полимерные трубы укладываются чуть выше подошвы фундамента, проходят насквозь оба вертикальных щита опалубки;
  • шаг поперечных дренов в пределах 1 м;
  • в узел примыкания ПС и нижней террасы укладываются желоба ливневки для сбора и отведения этих стоков, которые неизбежно разрушат почву и снизят качество эксплуатации участка.

Перфорация внутри дренов не нужна, можно применить канализационные (только рыжие), полиэтиленовые трубы подходящего диаметра.

Высокие стены

На сложном ландшафте могут потребоваться высокие (1,5 – 2 м) подпорные стены, для которых необходим расчет по двум предельным состояниям. Общими принципами проектирования являются:

  • применение тонкостенных конструкций, так как массивные ПС здесь экономически нецелесообразны;
  • элементы, вовлекающие грунт верхнего яруса для создания усилий направленных против опрокидывания (консоль, анкер или контрфорс), выбираются в зависимости от предпочтений застройщика.

Высокая стенка подпорная с контрфорсами.

Объем земляных работ примерно одинаковый, но для контрфорсов и консолей потребуется дополнительное бетонирование.
