Платные приложения
В отличие от ПО, распространяемого по бесплатным лицензиям, коммерческие программы, как правило, обладают значительно большим функционалом, и поддерживаются разработчиками. В качестве примера мы приведем несколько таких приложений.
sPlan
Простая программа-редактор для черчения электросхем. Приложение комплектуется несколькими библиотеками компонентов, которые пользователь может расширять по мере необходимости. Допускается одновременная работа с несколькими проектами, путем их открытия в отдельных вкладках.
sPlan – удобный графический редактор для электрических схем
Чертежи, сделанные программой, хранятся в виде файлов векторной графики собственного формата с расширением «spl». Допускается конвертация в типовые растровые форматы изображения. Имеется возможность печати больших схем на обычном принтере А4-го формата.
Официально приложение не выпускается в русской локализации, но существуют программы, позволяющие русифицировать меню и контекстные подсказки.
Помимо платной версии предусмотрены две бесплатных реализации Demo и Viewer. В первой нет возможности сохранить и распечатать нарисованную схему. Во второй предусмотрена только функция просмотра и печати файлов формата «spl».
Eplan Electric
Многомодульная масштабируемая САПР для разработки электротехнических проектов различной сложности и автоматизации процесса подготовки конструкторской документации. Данный программный комплекс сейчас позиционируется в качестве корпоративного решения, поэтому для рядовых пользователей он будет не интересен, особенно если принять в учет стоимость ПО.
Фрагмент рабочего окна САПР Eplan Electriс Р8
Target 3001
Мощный САПР комплекс, позволяющий разрабатывать электросхемы, трассировать печатные платы, моделировать работу электронных устройств. Онлайн библиотека компонентов насчитывает более 36 тыс. различных элементов. Данная CAD широко применяется в Европе для трассировки печатных плат.
Выбор цвета для английского стиля
Чтобы сделать комнату уютной, в английском стиле используют 3-4 основных оттенка. Они могут быть яркими или приглушенными. Чаще всего можно встретить такие сочетания:
- Коричневый, насыщенный зеленый, кирпичный.
- Песочный, темно-коричневый, беж и оттенок шоколада.
Традиционные для английского стиля цветаИсточник legko.com/
Реже можно встретить дизайн интерьера в светлой гамме (светло-серой, белоснежной, бежевой). Мебельная обивка при этом будет иметь рисунок, который сочетается с отделкой стен.
Оформление кухни в бело-оливковых тонахИсточник www.topdom.ru/
Такой интерьер может содержать множество узоров. Все они некрупные. Чаще всего используют геометрические принты (полоска, квадраты) или растительные мотивы, которые смотрятся очень романтично. Также англичане трепетно относятся к оттенкам красного. Их можно увидеть в расцветке ковров и другого домашнего текстиля. В этом стиле популярны белоснежные шкафы.
Оформление гостиной большого размераИсточник look-wood.ru/
Основные принципы составления схем электроснабжения
Согласно закону «О стандартизации в Российской Федерации» от 29.06.2015 N 162-ФЗ, применение стандартов, включая ГОСТ (за исключением определенных областей) является добровольным. Однако, правила оформления однолинейных схем сложились в течение десятилетий, следование их принципам делает составленные схемы удобными для чтения. По этой причине лучше придерживаться этих положений.
Структура
Если схема электроснабжения выполнена по радиальному принципу, структура однолинейной схемы древовидна. В верхней части располагаются вводные элементы (питающие кабели, вводные выключатели и т.п.). Дальше схема ветвится в направлении каждого электроприемника – промежуточного (шины, щиты электрические) и конечного (электродвигатели, осветительные приборы и т.п.).

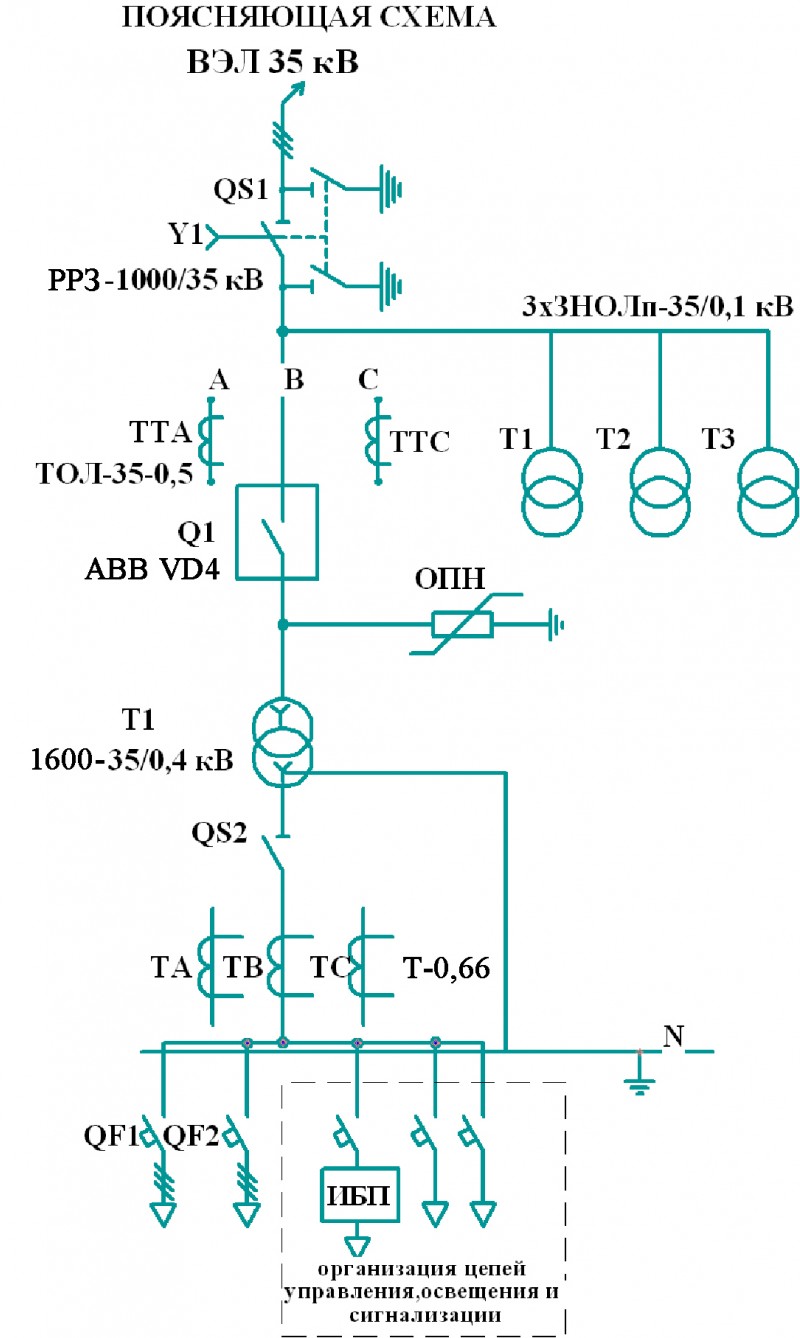

Древовидная структура однолинейной схемы
Для шлейфовой системы электроснабжения вводные элементы можно показать слева. По верхней части идет общий токопровод (шины), от которого вниз отходят фидеры питания потребителей.

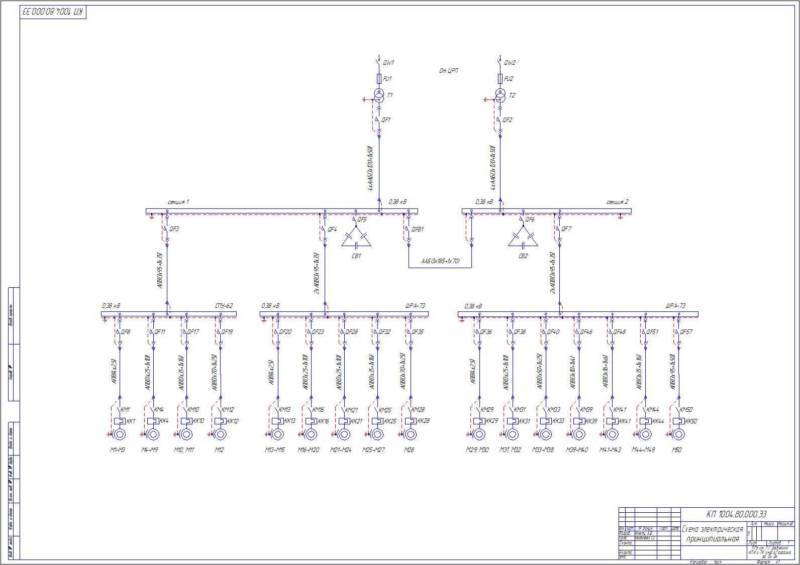

Шлейфовая система электроснабжения (на уровне ПР-1 переходит в радиальную)
Требования к оформлению
Общие правила оформления упрощенных схем таковы:
- силовые элементы выделяются утолщенной линией;
- нумерацию элементов выполняют по возрастанию от ввода к потребителю;
- если схема выполняется на нескольких листах, нумерация элементов должна быть сквозной;
- на свободном месте схемы можно указывать дополнительную техническую информацию (назначение элемента, марка кабеля и сечение, требования к монтажу и т.п.);
- маркировку выполняют над элементом или участком сети (можно слева от него).
Для упрощения чтения характеристики элементов можно выносить в отдельную таблицу.
УГО для однолинейных электрических схем
Для составления однолинейных чертежей применяются специальные упрощенные условно-графические обозначения. Их назначение – облегчить восприятие принципа работы электроустановки в целом. Так, для трехфазного автоматического выключателя очевидно, что коммутация всех трех фаз выполняется одинаково. В однолинейном изображении схема выглядит компактнее.
Полное (слева) и однолинейное (справа) обозначение трехфазного автоматического выключателя
Еще более разительное различие в обозначениях трехфазных трансформаторов (особенно, многообмоточных). При первом взгляде на принципиальную схему мгновенно не получится разобраться даже в группах соединения обмоток, а на однолинейном изображении все видится простым и наглядным.
Полное и упрощенное изображение трансформаторов на схемах
Более подробно в статье: Условные обозначения элементов на принципиальных электрических схемах
Программы для построения
Рисовать однолинейные схемы можно во многих программах, например:
- Microsoft Visio;
- Splan;
- другое простое, платное и бесплатное программное обеспечение.
Но лучше использовать специализированные программы, с готовым набором элементов. Среди бесплатных приложений можно выделить QElectroTech. Помимо прочих возможностей, она позволяет быстро строить электрические схемы, включая однолинейные. Она имеет «на борту» достаточно обширную библиотеку элементов, которую по необходимости можно пополнять. Тем, кто работает со схемами профессионально, функционал бесплатной программы может показаться недостаточным, но для рисования схемы электроснабжения гаражного бокса, квартиры или небольшой мастерской ее возможностей вполне хватает.
Для многих пользователей важно наличие русскоязычного интерфейса. Скриншот окна программы QElectroTech
Скриншот окна программы QElectroTech
Более широкие возможности дает программа Компас Электрик. Она позволяет не только создавать схемы, но и производить некоторые электротехнические расчеты. например, при добавлении на схему электродвигателя, программа позволит рассчитать:
- нормальный и пусковой ток;
- установленную мощность;
- мощность в нормальном режиме;
- некоторые другие параметры.
Возможности этого приложения вполне достаточны для профессионалов.
Три основные схемы электропроекта квартиры
Основные схемы электропроекта квартиры
Электропроект это основа электроснабжения квартиры. Без проекта невозможно получить разрешение на подключение новой квартиры к электросети, невозможно сделать новую электропроводку с подключением новых, дополнительных мощностей.
Все страницы типового электропроекта важны, от титульного листа, до описи документов и нормативных ссылок. Но есть три основные схемы электропроекта, но которых базируется, не только весь проект, но и вся будущая работа электромонтажников или электриков. Эти схемы называются так:
- Однолинейная расчетная схема электроснабжения квартиры;
- Схема электрооборудования;
- Схема электроосвещения.
Конечно, в разных проектах словосочетания в названиях могут меняться, но суть остается именно такой. Правда, если схему электрооборудования можно заменить на схему силового оборудования или схема размещения силовых розеток, то однолинейная расчетная схема, не может назваться по-другому.

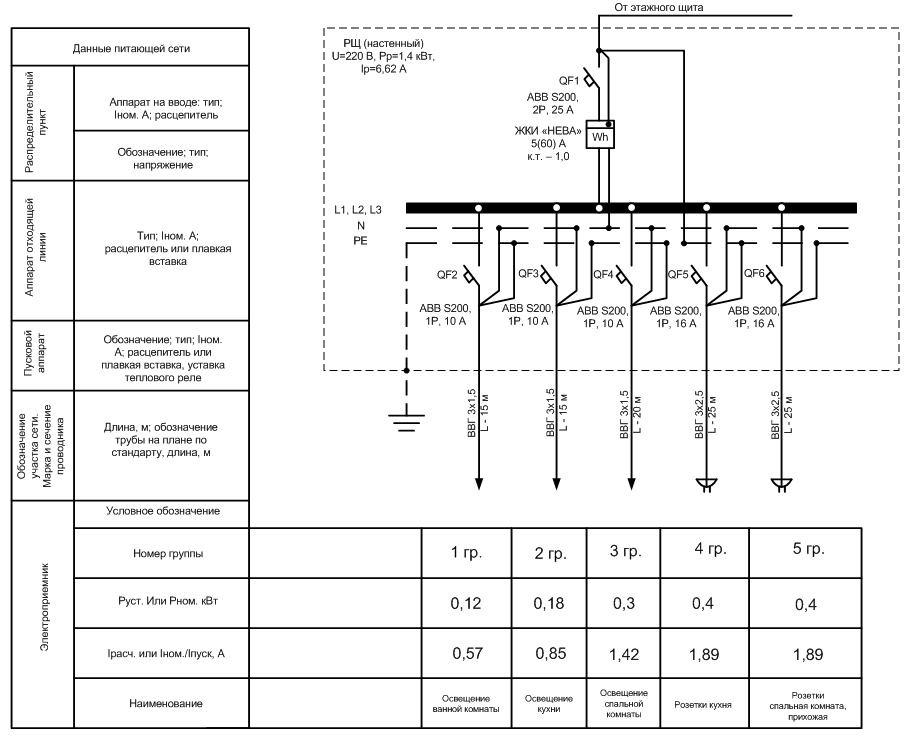

Однолинейная расчетная схема
Однолинейная расчетная схема это «мозг» проекта. На ней указано все, что нужно электромонтажнику для устройства электропроводки квартиры, кроме привязки розеток и светильников по месту установки.
На однолинейной расчетной схеме вы видите, вводную группу электропитания квартиры, включая счетчик учета.
На схеме показаны все планируемые потребители сети с указанием их мощности. Все потребители разделены на группы розеток и группы светильников. Для каждой группы запланированы устройства защиты (автоматические выключатели и УЗО). Обозначены марки и сечения кабелей электропроводки.
То есть, на однолинейной расчетной схеме есть вся информация необходимая для ввода электропитания в квартиру, сборки квартирного щита и распределения электропроводки по группам освещения и группам розеток.
Однолинейная схема, называется так потому что, делается только для одной фазы электропроводки, но применяется для всех фаз при трехфазном электропитании. На схеме это обозначается условными обозначениями, линия, перечеркнутая тремя или четырьмя палочками.
Визуально, однолинейная расчетная схема, делается в виде таблицы.
Схема электрооборудования квартиры
Схема электрооборудования или план расположения розеток в квартире, делается в гостированных условных обозначениях. На правильной, схеме электрооборудования, показываются все розетки квартиры, указывается их высота от пола и обозначается трассировка электропроводки от квартирного электрощита или распределительного этажного щита. В пояснении к схеме указывается, какой тип проводки должен быть выполнен: скрытая проводки или открытая проводка. Иногда, точную привязку розеток к помещению выносят в дизайнерский проект, где показана расстановка мебели.

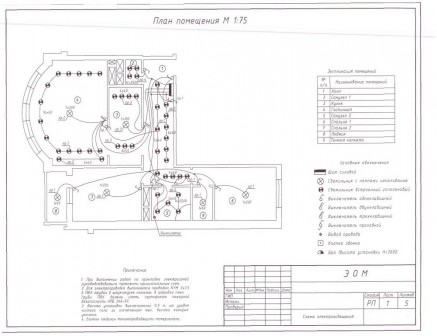

Схема электроосвещения квартиры
Схема электроосвещения показывает расположение всех светильников квартиры и выключателей к ним. На схеме показывается трассировка электропроводки от распределительного щитка или этажного щита. В пояснении к плану, указывается высота выключателей и способы электропроводки.
Примеры схем освещения квартир
На этом все! Внимательно читайте три основные схемы электропроекта квартиры.
Ehto.ru
Схема электроснабжения для частного дома
Электроснабжение частного дома — это сложный и многоэтапный процесс, требующий внимательного планирования и соответствия строгим нормам безопасности. Оно включает в себя несколько ключевых компонентов, каждый из которых является неотъемлемой частью системы.
Ввод электроэнергии в здание
Ввод электроэнергии осуществляется через воздушную или кабельную линию. В данном разделе выбирается тип подключения, определяется местоположение ввода и устанавливаются необходимые защитные устройства.
Распределительное устройство
Распределительное устройство включает в себя щиты управления, автоматические выключатели и другие элементы, необходимые для распределения электроэнергии по различным частям дома.
Внутренняя проводка
Этот раздел включает в себя подробное описание планирования и установки внутренней проводки, включая выбор материалов, методов укладки кабеля и соответствующих норм безопасности.
Освещение
Освещение включает в себя планирование, выбор и установку осветительных приборов в различных частях дома, в соответствии с функциональными и эстетическими потребностями.
Заземление и защита
Заземление и защита — критически важный этап, включающий в себя меры для защиты от перенапряжения и обеспечения безопасности людей и оборудования в доме.
Аварийное питание
Аварийное питание включает в себя планирование и установку резервных источников питания, таких как генераторы или аккумуляторы, для обеспечения непрерывности электроснабжения в случае отключения основного источника.
Энергосбережение
Энергосбережение включает в себя меры, направленные на эффективное использование электроэнергии, такие как использование энергоэффективного оборудования, умного управления и т. д.
Порядок разработки ОСЭ
При создании однолинейного проекта электросети понадобится соблюдать определенные нормативные правила. При этом подбор отдельных элементов цепи должен вестись согласно ПУЭ.
Какую информацию должна нести ОСЭ
На схеме, предназначенной для формирования проекта электроснабжения, обязательно потребуется отразить:
- точку подключения к источнику питания;
- тип вводного аппарата (автомат или распределительный пункт) с указанием номинального тока;
- сведения об используемых счетчиках для учета электроэнергии;
- марку, длину, сечение и количество токопроводящих жил кабельных линий;
- расчетные потери напряжения и нагрузку;
- используемые защитные устройства;
- расположение внутренней и наружной сети освещения.
Этапы разработки
Перед началом разработки однолинейного проекта электрической сети понадобится получить техническое условие. Для этого потребуется обратиться в муниципальный участок электросетей. Техническим условием определяется место подключения объекта к питающей сети, а также границы распределения будущего проекта электроснабжения.
После этого потребуется посетить отдел архитектуры и градостроительства по месту жительства. В нем сделать запрос на выдачу генерального плана земельного участка. Это необходимо для точного определения места прокладки питающей линии от точки подключения, исключая пересечения с другими инженерными сооружениями. Также можно определить длину будущей кабельной линии.
Порядок подключения к электрическим сетям
Требования ГОСТ и нюансы оформления
Построение ОСЭ ведется в соответствии с требованиями ГОСТов ЕСКД. Для этого используются следующие номера ГОСТов:
- 709-89 — токопроводящие проводники, электрооборудование и контактные соединения;
- 710-81 — нанесение буквенно-цифровых обозначений;
- 721-74 — элементы общего использования;
- 732-68 — обозначение источников света;
- 755-87 — коммутационные аппараты и контактные соединения;
- 702-2011 — правила оформления схем.
Буквенно-цифровые обозначения в схемах по ГОСТ 2.710-81 При оформлении чертежа рекомендуется придерживаться следующих правил:
- Первоначально чертится рамка и штамп установленной формы.
- При необходимости можно разнести чертеж на несколько листов, чтобы было легче его читать. В этом случае формируется список со сквозной нумерацией.
- Осуществление маркировки элементов цепи производится от источника питания к конечному потребителю. Для этого используются заглавные латинские буквы и арабские цифры. Первые указывают фазу переменного тока, а вторые — последовательность цепи.
- Для обозначения положительной полярности используются нечетные цифры, а отрицательной — четные.
- Расшифровка маркировки составляющих цепи выполняется в левой части чертежа или непосредственно над каждым элементом.
- Основные параметры питающей сети, а также потребителей можно сносить в отдельную таблицу. При этом ее размер не регламентируется.
- Допускается использовать свободные участки ОСЭ для отображения технических характеристик кабельных линий в виде текста.
Условно-графическое отображение компонентов цепи
Для составления ОСЭ понадобится использовать определенные условные обозначения. Их большая часть отражена ГОСТами ЕСКД 2.721-74, 2.709-89, 2.755-87 и 2.732-68 в отдельных таблицах.
Проверка и утверждение проекта
После завершения разработки ОСЭ на ней ставится подпись непосредственного исполнителя. В дальнейшем понадобится получить согласование проекта от ответственного специалиста со стороны поставщика, который осуществляет проверку предоставленных данных.
Заключительным этапом станет получение разрешения на реализацию проекта от руководителя муниципальных электросетей. В зависимости от установленного штата указанной организации, проверяющий и утверждающий специалист может совмещать обязанности.
Виды однолинейных электрических схем
Существуют два основных класса схем, проектирующихся на разных этапах реализации проекта. Для создания ОСЭ требуется знать ключевые характеристики каждого типа.
Расчетная схема

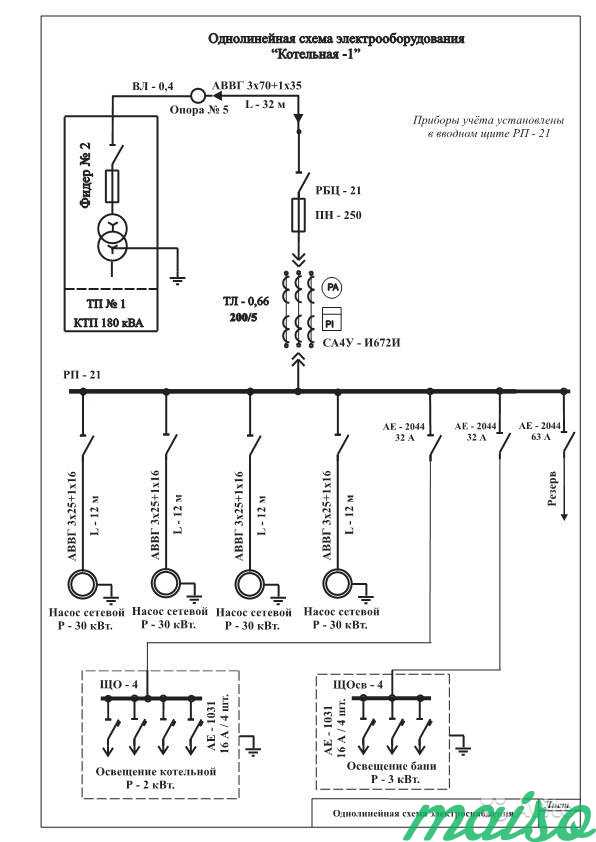

Однолинейная расчетная схема щита ЩР (электроснабжение детсада)
Проектируется на этапе разработки документов по реализуемому проекту. Здесь проводится расчет характеристик системы и требуемых нагрузок. Расчетные документы могут включать в себя:
- схематическую репрезентацию структуры;
- схему функций;
- монтажную электросхему;
- чертежные документы;
- схему пожарной безопасности.
Схема структуры электрооборудования показывает силовые элементы (точки врезки, линии передач, трансформаторные компоненты и другие) и коммуникации между ними. Схема функций создается для демонстрации работы механизмов, взаимодействующих с электросетью, и их влияния на безопасность объекта. Обычно она применяется для помещений производственного назначения, имеющих дело с обилием разнородного оборудования. Монтажный проект требует согласования с архитектурно-конструкторскими решениями и строгого указания диаметров проводов и габаритов оборудования.
Исполнительная схема

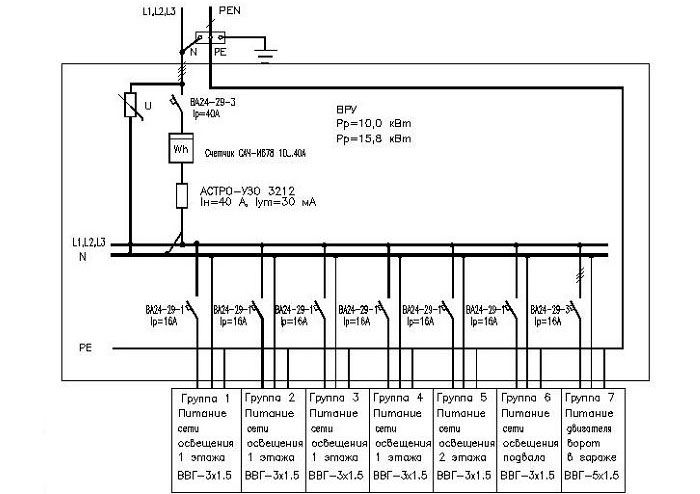

Исполнительная однолинейная схема электрощита дома
Создается, когда помещение уже подвергалось эксплуатации на протяжении некоторого времени. Требуется графически отобразить модификации, которые планируется внести в структуру сети. Документ подготавливается при проведении замены или модификации имеющегося технического оборудования. Исполнительная схема предоставляет информацию:
- о состоянии электросети в настоящее время;
- об электроприборах, входящих в ее состав;
- советы по ликвидации неполадок, обнаруженных в процессе проведения техосмотров и других мероприятий.
Если надо сделать схему предприятия, многоквартирного дома или иного объекта с несколькими уровнями снабжения, ее делают для каждого уровня: например, для всего завода, цехового подразделения и его отдельного участка. Сначала делается изображение КТП и соединяющих их сетей, потом чертежи для отдельной КТП или распределительного электрощита, и наконец – всех отдельных щитков, представленных в помещении.
Для чего нужны однолинейные схемы щитов
Однолинейная схема щитка – важный этап на пути электрификации любого помещения. С помощью щита впоследствии будет осуществляться распределение токов в цепи и управление всеми электрическими потребителями, расположенными внутри здания. В жилых домах могут устанавливаться отдельные или общие щиты для управления только линией освещения, но будут контролировать не только внутредомовые осветительные приборы, но и внешние, к примеру, фонари на территории дачного участка. Подобные щитки могут быть рассчитаны и установлены отдельно и соединяться с общей линией электроснабжения через вводно-распределительные устройства.
От щитка электрический ток распределяется по отдельным линиям потребления и отдельным потребителям. Функционирование всех отдельных устройств внутри одной линии электроснабжения контролируется специальные приборами, размещенными внутри щитка.
Щитки используются во всех типах зданий – жилые дома и квартиры, предприятия, офисы и магазины, они должны напрямую соединяться с ВРУ. Правильно укомплектованный и установленный щиток, может эффективно распределять электрический ток по всем помещениям, вести учет потребления энергии и защищать всю электрическую систему от сбоев, коротких замыканий и перепадов напряжения. Защитные функции в щитках выполняют специальные автоматы, которые обесточивают сеть, при возникновении скачков напряжения или других неполадок на линии. В целях безопасности, рекомендуется использовать по одному автоматическому выключателю на каждую линии потребителей.
Ниже вы можете воспользоваться онлайн-калькулятором для рассчёта стоимости проектирования сетей электроснабжения:
Принципы проектирования однолинейной схемы электроснабжения
При разработке и оформлении исполнительной документации необходимо выполнять требования к подобным документам, отражённым в нормативной литературе, а также ПТЭЭП и ПУЭ («Правила устройства электроустановок»).
Что должна включать однолинейная схема электроснабжения
На однолинейных схемах электроснабжения должна быть отражена следующая информация, а именно:
граница зоны ответственности организации, поставляющей электрическую энергию, и её потребителя;
Отображение зоны балансовой принадлежности на схеме электроснабжения объекта
вводно-распределительные устройства (ВРУ) или ГРЩ, а также трансформаторные подстанции, стоящие на балансе потребителя с отображением устройств АВР (автоматическое включение резерва), если таковые имеются;
- приборы учёта электрической энергии с указанием коэффициента трансформации трансформаторов тока при использовании счётчиков, работающих на вторичном токе в 5Ампер;
- информация обо всех имеющихся на объекте распределительных шкафах как силового оборудования, так и системы освещения;
- длины магистральных электрических линий с указанием марки кабелей, проводов и способов их прокладки;
- технические параметры и состояние в рабочем положении всех устройств автоматического отключения, к которым относятся автоматические выключатели, УЗО и предохранители;
- данные обо всех электрических нагрузках, подключаемых к отображаемому на схеме оборудованию, с указанием их мощности, тока и cos ϕ.

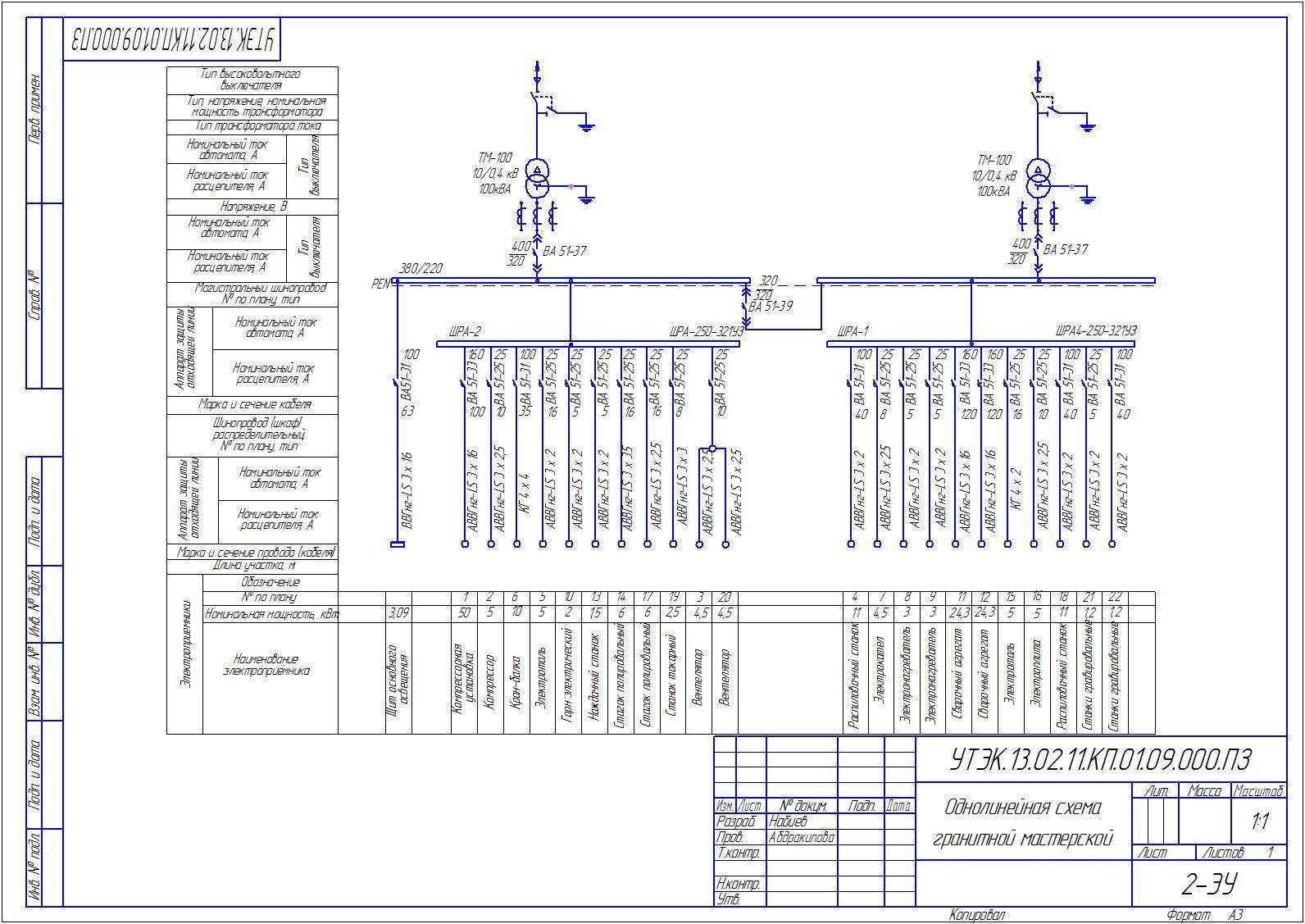

Вариант выполнения расчётной однолинейной схемы электроснабжения административного здания
Этапы проектирования
Наличие однолинейной схемы электроснабжения является обязательным условием для получения разрешения на подключение объекта строительства к сетям электроснабжающей организации, поэтому прежде, чем приступать к её разработке, необходимо запросить технические условия.
В связи с этим все работы по проектированию схемы электроснабжения можно разбить на несколько этапов:
- Запрос и получение технических условий;
- Разработка однолинейной схемы электроснабжения на основании полученных документов;
- Согласование разработанной документации в организации, выдавшей технические условия.
Вариант оформления технических условий на электроснабжение
Правила оформления, требования ГОСТов
При оформлении однолинейной схемы электроснабжения необходимо соблюдать требования ГОСТов, регламентирующих этот процесс, а именно:
- ГОСТ 2.709-89 «Единая система конструкторской документации (ЕСКД). Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах»;
- ГОСТ 2.755-87 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения»;
- ГОСТ 2.721-74 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в схемах. Обозначения общего применения (с Изменениями №№ 1, 2, 3, 4)»;
- ГОСТ 2.710-81 «Единая система конструкторской документации (ЕСКД). Обозначения буквенно-цифровые в электрических схемах (с Изменением № 1)».
Вариант оформления однолинейной схемы электроснабжения в соответствии с данными ГОСТами приведён наследующем рисунке.
Расчётная однолинейная схема электроснабжения жилого дома
Условные обозначения, используемые при составлении однолинейных схем
Все элементы системы электроснабжения отображаются на схеме в виде графических изображений, которые регламентированы нормативной литературой, указанной в предыдущем разделе статьи. Электрические коробки и шкафы различного назначения изображаются следующим образом.
Электроустановочные изделия (розетки и выключатели), в зависимости от конструкции и типа исполнения, отображаются вот так
Приборы электрического освещения изображаются следующим образом
Силовые трансформаторы и трансформаторы тока изображаются так
Электроизмерительные приборы имеют следующий вид на схемах электроснабжения, в соответствии с ГОСТ
Пересечение электрических линий и места соединения электропроводки, а также заземление выглядят следующим образом
Коммутационные устройства (автоматические выключатели и пускатели, короткозамыкатели и отделители, а также прочие аппараты) изображаются так
Для того чтобы узнать, как правильно оформить исполнительную документацию, необходимо изучить все требования ГОСТов или воспользоваться специальной компьютерной программой, которая учтёт все эти требования в автоматическом режиме при её использовании
Это интересно: Подключение оборудования для интернета к общедомовому ВРУ: разбираем досконально
Однолинейная схема – что это такое, назначение, виды
Техническая документация, наглядным образом показывающая основные компоненты электроцепи объекта, называется однолинейной схемой. Термин «однолинейность» означает, что все участники сети графически изображены в одну линию вне зависимости от количества фаз и реального местоположения. Благодаря этому упрощается восприятие и улучшается обзорность содержащейся в схеме информации.
В целом из документа можно узнать следующие данные:
- Вводная точка.
- Типы и величина нагрузок (номинал, мощность автоматов, обозначения и проч.).
- Параметры питающего кабеля.
- Номинал ВРУ в точке ввода.
- Данные защитных устройств.
- Специфику потребителей.
По сути, однолинейная электрическая схема упрощает проведение электромонтажных работ, начиная с вводной точки электроцепи – щита ВРУ.
Однолинейная электросхема упрощает проведение монтажных работ в сетиИсточник ceds.ru
Разновидности
Есть 2 вида документации рассматриваемого типа:
Расчетная.
Создается во время разработки проекта объекта. Далее схема применяется для расчета характеристик электросистемы. При этом документ включает следующие части:
- Структуру силовых компонентов – вводные точки, электромагистрали, трансформаторы и др.
- Схема функций, отображающая работу устройств и их действие на безопасность.
- Чертежи.
- Противопожарная система.
Как правило, данный вариант составляется для помещений технического назначения, оснащенных разнообразным мощным электрооборудованием. К тому же он требуется для одобрения администрацией перед подключением объекта.
Исполнительная.
Оформляется в момент эксплуатации системы электроснабжения. Предназначается для того, чтобы показать, что планируется изменить в цепи. Требуется такой документ при замене или обновлении оборудования, а также добавлении новых мощностей.

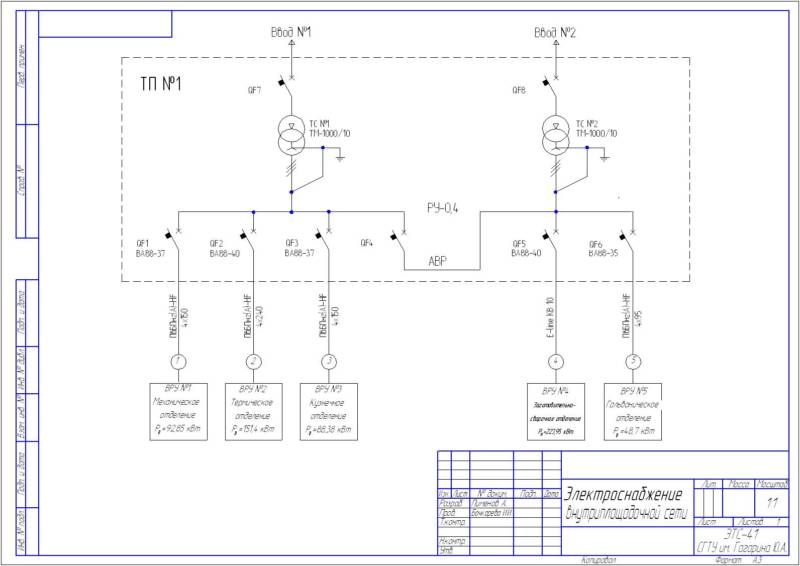

Исполнительная схема составляется при добавлении на эксплуатируемый объект нового электрооборудованияИсточник ремонт-павловский-посад.рф/
Исполнительная линейная схема по расположению компонентов электроснабжения содержит следующую информацию:
- Текущее состояние электроцепи.
- Виды и параметры электрооборудования.
- Рекомендации по устранению выявленных недочетов.
