Буквенные обозначения в электрических схемах
Буквами на электросхемах и чертежах маркируют радиоэлементы, электронные детали, интегральные микросхемы, электродвигатели и прочее. Примерный перечень буквенной маркировки представлен нижеследующим списком.
Буквенная символика
Наряду с принятыми международными буквенными кодировками элементов, существует русскоязычная версия, отражённая УГО ГОСТа 7624-55. Выдержка из него приводится в таблице.

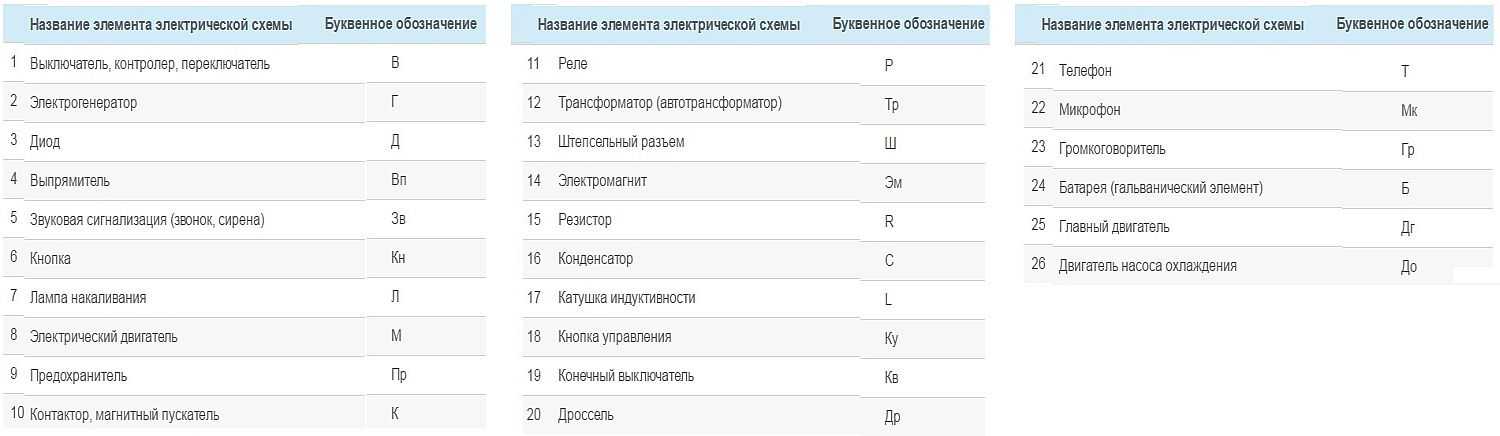

Обозначения по ГОСТу 7624-55
Электронная и энергетическая промышленность постоянно пополняется новыми радиокомпонентами и оборудованием. Их обозначения появляются в новостях электрики. Если встречаются новые элементы, то совсем нетрудно дополнить ими свою справочную литературу.
Обозначение выключателей
Двухполюсные и трехполюсные выключатели понадобятся для обозначения пакетных выключателей вблизи двигателей, переключатель на два направления 2Р — нужен для обозначения проходного выключателя при управлении из трех или более мест средние выключатели по схеме. Коммутационные аппараты такого типа имеют пять контактов — три фазных, один нулевой и ещё один для защитного заземления. Выключатель скрытой или внутренней установки на схеме обозначается точно так же, только с крючочками, направленными в обе стороны: Выключатели, предназначенные для монтажа на улице или в помещениях с повышенной влажностью, имеют определённую степень защиты, которая маркируется так же, как и у розеток — IP
Выключатели такого вида могут быть с одной кнопкой или двумя.
С — отображение катушки устройства с механической блокировкой. Допускается их внешняя установка на поверхностях зданий, выходящих на улицу.
Все бытовые приборы питаются именно от такого типа.
Структурная и функциональная электросхемы Структурная схема — это самый простой вид схем.
Там также описаны правила нанесения условно-графических изображений на чертеже, в том числе в нем присутствует обозначение розетки на схеме.
Наличие заземления обозначается на схемах плоской чертой, параллельной центру половины окружности, что отличает обозначения всех розеток открытых установок. Количество крючков означает количество клавиш Чтобы внести ясность в выбор подходящих вариантов, достаточно систематизировать их по нескольким принципам.
Условное графическое обозначение элементов (УГО)
Статья по теме: Измерение сопротивления изоляции требования
Проектирование СКС и ЛВС
Любой современный офис невозможно представить без компьютеров, принтеров и другого электронного оборудования. Каждому сотруднику необходим доступ к локальным ресурсам компании, почте, интернету, телефону. Все эти задачи помогает решить грамотно построенная структурированная кабельная система или сокращенно СКС.
Для грамотного построения сети необходимо выполнить проектирование СКС, по результатам проекта и готовых спецификаций можно просчитать стоимость реализации и приступать к монтажу СКС.
С чего начать проектирование СКС?
Любое проектирование начинается с технического задания или задания на проектирование. В нем описываются требования к сети (5 или 6 категории, одномодовый или многомодовый оптический кабель), количество розеток на рабочее место или принтер, высоту установки розеток и т.д.
В первую очередь необходимо подготовить план помещения и на него нанести месторасположение следующих объектов:
- Компьютеров;
- Серверов;
- Сетевых хранилищ;
- Принтеров;
- Видеокамер;
- Точек доступа Wi-FI;
- Контроллеров инженерных систем (автоматики, диспетчеризации, слаботочных систем и т.д);
- Лючков в полу;
- Мест межэтажных переходов;
- Возможных мест прокладки лотков.
Если необходимо оборудовать СКС существующее здание, то проектные работы начинаются с обследования объекта, во время которого определяется тип полов, потолков и стен. По результатам обследования выбираются типы прокладки проводниковой продукции и монтажа розеток (встроенные, накладные).
Если здание еще не построено, то тип отделки помещений берется из раздела «Архитектурные решения».
После определения всех сетевых устройств и расположения их на плане можно приступать к выполнению проекта в автоматизированных системах проектирования.
На данный момент самыми распространёнными САПР для СКС являются AutoCad и NanoCad СКС.
Для выполнения проекта необходимы знания нормативной документации по условным обозначениям и правилам оформления чертежей.
Условные обозначения розеток СКС не нормируются, поэтому у разных организаций встречаются различные обозначения:
В базе NanoCad используются такие обозначения:
Можно применять любые, какие вам больше нравятся. В нашем проектно-монтажном бюро принято применять такое обозначение:
Расстановку розеток, шкафов и коробов наносим на план:
Собрав планы, создаем принципиальную схему сети СКС:
Далее подробно разрисовываются шкафы:
Выполняются кроссировки патч-панелей в шкафах:
Собирается кабельный журнал и спецификации.
Проектирование СКС лучше доверять квалифицированным специалистам, обладающим ежедневным практическим опытом в данной сфере. Опыт наших сотрудников подтверждает портфолио, где можно найти самые разные проекты: от маленьких офисов до ЦОДов.
Расчет стоимости обычно ведется за порт, но все проекты индивидуальны, поэтому мы не размещаем стоимость на сайте, Для определения стоимости проектирования СКС направляйте запрос с планировками и техническим заданием. Мы в кратчайшие сроки сформируем и отправим вам коммерческое предложение.
Источник
Цвет нуля, нейтрали
Провод «ноля» — должен быть синего цвета
. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.
Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме
синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.
Как найти заземление, нейтраль и фазу при отсутствии обозначения
Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления — нет.
Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это — нейтраль, если значения ниже 220, то заземление.
Буквенные и цифровые маркировки проводов
Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.
Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.
«АС» обозначается в случае дополнительной оплетки из свинца.
Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.
«Бн» оплетка кабеля не поддерживает горение.
«В» поливинилхлоридная оболочка.
«Г» не имеет защитной оболочки.
«г»(строчная) голый влагозащищенный.
«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.
«Р» резиновая оболочка.
«НР» негорящая резиновая оболочка.
Цвета проводов за рубежом
Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления — Зелено-желтый
Провод нейтрали — голубой
фазы маркируется другими цветами
Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.
в настоящее время нейтраль синяя.
В австралии может быть синий и черный.
В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.
Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.
Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.
13 способов как сэкономить электричество
Схема электропроводки
Составление схемы электропроводки необходимо при строительстве или капитальном ремонте дома. Выполняется эта схема на плане помещения с указанием высоты прокладки кабелей и мест установки автоматов, розеток и выключателей.
Этим планом будет пользоваться не только тот человек, который её составил, но и монтажники, а впоследствии и электромонтёры, ремонтирующие электропроводку. Поэтому условные изображения розеток и выключателей на чертежах должны быть понятны всем и соответствовать ГОСТу.

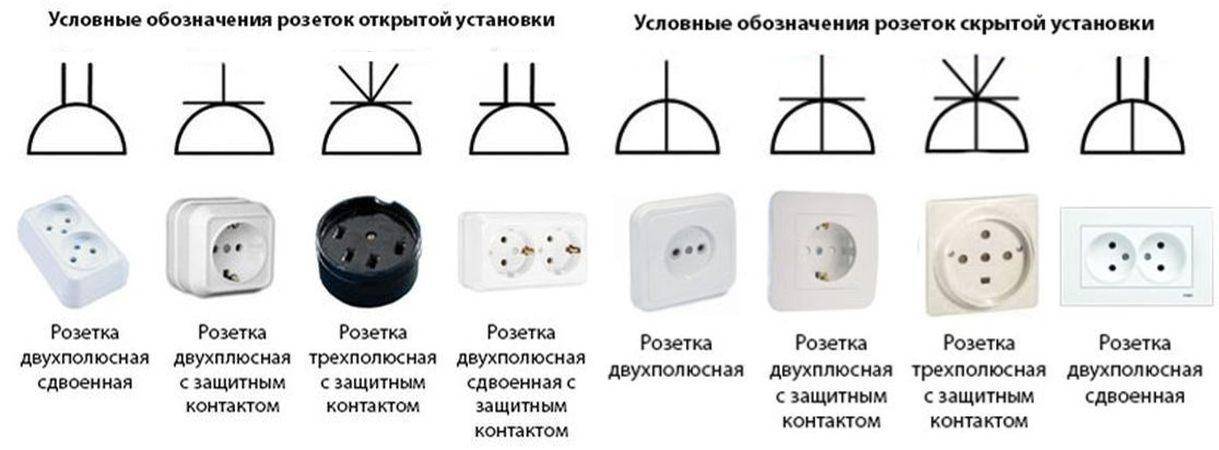

Обозначение розеток на электросхемах
Условное обозначение розетки – полукруг. Количество и направление чёрточек, отходящих от него, показывают все параметры этих устройств:
- Для скрытой проводки полукруг пересекается вертикальной чертой. В устройствах для открытой проводки она отсутствует;
- В одинарной розетке вверх отходит одна линия. В двойных – такая черточка сдвоенная;
- Однополюсная розетка обозначается одной линией, трёхполюсная – тремя, расходящимися веером;
- Степень защиты от погодных условий. Приборы с защитой IP20 изображаются прозрачным полукругом, а с защитой IP44-IP55 – этот полукруг закрашивается чёрным цветом;
- Наличие заземления показывается горизонтальной чертой. Она одинаковая в устройствах любой конфигурации.
Условное обозначение розеток на чертеже
Интересно. Кроме электрических розеток, есть компьютерные (для LAN-кабеля), телевизионные (для антенны) и даже вакуумные, к которым подключается шланг от пылесоса.
Обозначение выключателей на схемах
Выключатели на всех чертежах имеют вид небольшого кружка с наклонённой вправо чертой вверху. На ней нанесены дополнительные чёрточки. По количеству и виду этих чёрточек можно определить параметры устройства:
- крючок в виде буквы «Г» – аппарат для открытой проводки, поперечная черта в виде буквы “Т” – для скрытой;
- черта одна – одноклавишный выключатель, две – двухклавишный, три – трёхклавишный;
- если кружок закрашен, то это устройство со степенью защиты от погодных условий IP44-IP55.
Условное обозначение выключателей
Кроме обычных выключателей, есть проходные и перекрёстные, позволяющие управлять светом из нескольких мест. Обозначение таких аппаратов в электрических схемах аналогично обычным, но наклонных черт две: вправо-вверх и влево-вниз. Условные знаки на них дублируются.
Обозначение блока выключателей с розеткой
Для удобства пользования и более эстетичного вида эти приборы устанавливаются в соседних монтажных коробках и закрываются общей крышкой. Обозначаются по ГОСТу такие блоки полукругом, линии на котором соответствуют каждому устройству в отдельности.
На следующем рисунке два примера блоков выключателей и розеток:
- конструкция для скрытой проводки из розетки с заземляющим контактом и двойного выключателя;
- конструкция для скрытой проводки из розетки с заземляющим контактом и двух выключателей: двойного и одинарного.
Обозначение блока выключателей с розеткой
Условные обозначения других приборов
Кроме розеток и выключателей, в схемах электропроводки используются и другие элементы, имеющие свои обозначения.
В основу обозначения устройств защиты: автоматических выключателей, УЗО и реле контроля напряжения, заложено изображение открытого контакта.
Обозначение автоматического выключателя по ГОСТу состоит из необходимого количества контактов, соединённых между собой, и квадратика сбоку. Это символизирует одновременное срабатывание и системы защиты. Вводные автоматы в квартирах обычно двухполюсные, а для отключения отдельных нагрузок используют однополюсные.
Автоматический выключатель на обычных и однолинейных схемах
Специальных обозначений по ГОСТу для УЗО и дифференциальных автоматов не существует, поэтому они отражают особенности конструкции. Такие устройства представляют собой трансформатор тока и исполнительное реле с контактами. В дифавтоматах к ним добавлен автомат защиты от перегрузки и короткого замыкания.
Изображение УЗО и дифференциального автомата на схемах
Реле контроля напряжения отключает электроприборы при отклонении напряжения за допустимые пределы. Состоит такое устройство из электронной платы и реле с контактами. Это видно на схеме таких приборов. Она изображается на верхней крышке корпуса.
Схема реле контроля напряжения
Графические символы приборов освещения и подсветки, в том числе люстр на светодиодах, символизируют внешний вид и назначение приборов.
Условные обозначения светильников
Знание условных обозначений розеток и выключателей и другой аппаратуры на чертежах нужно при составлении проекта, монтаже и ремонте электропроводки и другого электрооборудования.
Условные графические обозначения в электрических схемах
В какой-то момент, занимаясь проведением электромонтажных либо электроремонтных работ приходиться иметь дело с электрическими схемами, которые содержат огромное количество буквенно-цифровых и условно графических обозначений. О последних и пойдет разговор в этой статье. Существует огромное количество видов частей электрических схем, имеющих самые различные функции, потому, нет одного документа, определяющего корректность графического обозначения всех частей, которые можно повстречать на схемах. Ниже, в таблицах приведены некоторые примеры условных графических изображений электрического оборудования и проводок, частей электрических цепей на схемах, взятых из разных действующих в текущее время документов. Скачать безвозмездно подходящий ГОСТ полностью можно, перейдя по ссылкам понизу странички.
Скачать безвозмездно ГОСТ
ГОСТ 21.614 Изображения условные графические электрического оборудования и проводок в оригинале
ГОСТ 2.722-68 Обозначения условные графические в схемах. Машины электрические
ГОСТ 2.723-68 Обозначения условные графические в схемах. Катушки индуктивности, реакторы, дроссели, трансформаторы, автотрансформаторы и магнитные усилители
ГОСТ 2.729-68 Обозначения условные графические в схемах. Приборы электроизмерительные
ГОСТ 2.755-87 Обозначения условные графические в схемах. Устройства коммутационные и контактные соединения

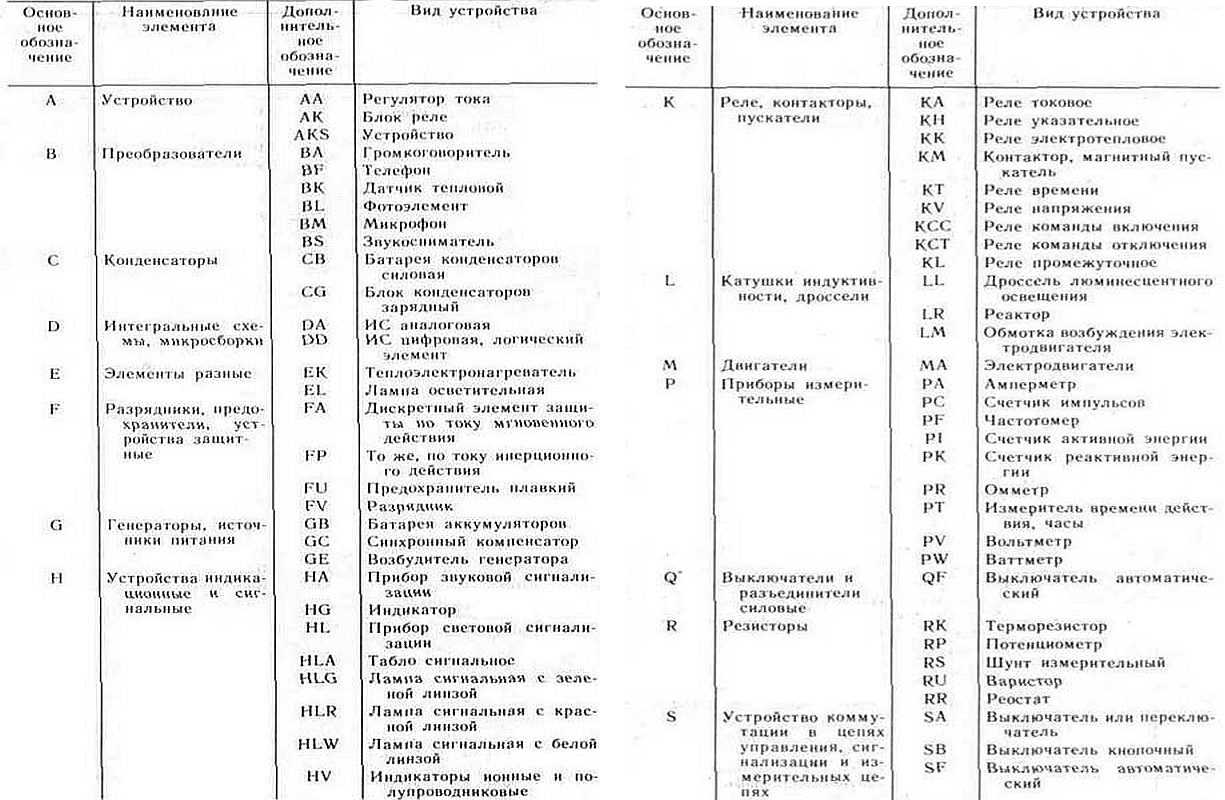

Обозначения буквенно-цифровые в электрических схемах (ГОСТ 2.710 — 81)
Буквенные коды частей приведены в таблице. Позиционные обозначения элементам (устройствам) присваивают в границах изделия. Порядковые номера элементам (устройствам) следует присваивать, начиная с единицы , в границах группы частей , имеющих однообразный буквенный код в согласовании с последовательностью расположения частей либо устройств на схеме сверху вниз в направлении слева вправо.
Позиционные обозначения проставляют на схеме вблизи с условным графическим обозначением частей либо устройств с правой стороны либо над ними. Числа и буковкы, входящие в позиционное обозначение производятся 1-го размера.
Примечание. Обозначение используют для аппаратов не имеющих контактов силовых цепей
ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ. МАШИНЫ ЭЛЕКТРИЧЕСКИЕ (ГОСТ 2.722-68)
1. Инсталлируются три метода построения условных графических обозначений электрических машин:
- облегченный однолинейный;
- облегченный многолинейный (форма I);
- развернутый (форма II).
2. В облегченных однолинейных обозначениях электрических машин обмотки статора и ротора изображают в виде окружностей. Выводы обмоток статора и ротора демонстрируют одной линией с указанием на ней количества выводов в согласовании с требованиями ГОСТ 2.751-73.
3. В облегченных многолинейных обозначениях обмотки статора и ротора изображают аналогично облегченным однолинейным обозначениям, демонстрируя выводы обмоток статора и ротора (черт. 1).
4. В развернутых обозначениях обмотки статора изображают виде цепочек полуокружностей, а обмотки ротора — в виде окружности (и напротив).
Обоюдное размещение обмоток изображают:
- а) в машинах переменного тока и универсальных — с учетом (черт. 2) либо без учета (черт. 3) сдвига фаз;
- б) в машинах неизменного тока — с учетом (черт. 4) либо без учета (черт. 5) направления магнитного поля, создаваемого обмоткой.
5. В примерах условных графических обозначений машин переменного тока и универсальных машин приведены обозначения, обычно, отражающие сдвиг фаз в обмотке, в примерах машин неизменного тока, обычно, — без учета направления магнитного поля.
6. Выводы обмоток статора и ротора в обозначениях машин всех типов допускается изображать с хоть какой стороны.
7. Обозначения частей электрических машин приведены в табл. 1.
В Русском Союзе в 1955 году был принят ГОСТ 7624-55 на ряд обозначений в радиотехнических схемах, отмененный в 1964 году
Беря во внимание, что ещё сохранились схемы со старенькыми обозначениями, ниже приведены главные условные обозначения из ГОСТ 7624-55. Условные обозначения проводов, отдельных частей машин и аппаратов (ГОСТ 7624-55)
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ. ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ (ГОСТ 2.729-68)
В таблице приведены некоторые из условных графических обозначений электроизмерительных устройств.
Графические обозначения в электрических схемах
В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:
- ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
- ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
- ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».
Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.
Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.
Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).
Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:
с использованием девяти функциональных признаков:
| Наименование | Изображение |
| 1. Функция контактора | |
| 2. Функция выключателя | |
| 3. Функция разъединителя | |
| 4. Функция выключателя-разъединителя | |
| 5. Автоматическое срабатывание | |
| 6. Функция путевого или концевого выключателя | |
| 7. Самовозврат | |
| 8. Отсутствие самовозврата | |
| 9. Дугогашение | |
| Примечание: Обозначения, приведенные в пп. 1 — 4, 7 — 9, помещают на неподвижных контактах, а обозначения в пп. 5 и 6 — на подвижных контактах. |
Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:
| Наименование | Изображение |
| Автоматический выключатель (автомат) | |
| Выключатель нагрузки (рубильник) | |
| Контакт контактора | |
| Тепловое реле | |
| УЗО | |
| Дифференциальный автомат | |
| Предохранитель | |
| Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле) | |
| Выключатель нагрузки с предохранителем (рубильник с предохранителем) | |
| Трансформатор тока | |
| Трансформатор напряжения | |
| Счетчик электрической энергии | |
| Частотный преобразователь | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс) | |
| Контакт замыкающий с замедлением, действующим при срабатывании | |
| Контакт замыкающий с замедлением, действующим при возврате | |
| Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
| Контакт размыкающий с замедлением, действующим при срабатывании | |
| Контакт размыкающий с замедлением, действующим при возврате | |
| Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
| Катушка контактора, общее обозначение катушки реле | |
| Катушка импульсного реле | |
| Катушка фотореле | |
| Катушка реле времени | |
| Мотор-привод | |
| Лампа осветительная, световая индикация (лампочка) | |
| Нагревательный элемент | |
| Разъемное соединение (розетка):гнездоштырь | |
| Разрядник | |
| Ограничитель перенапряжения (ОПН), варистор | |
| Разборное соединение (клемма) | |
| Амперметр | |
| Вольтметр | |
| Ваттметр | |
| Частотометр |
Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.
| Наименование | Изображение |
| Линия электрической связи, провода, кабели, шины, линия групповой связи | |
| Защитный проводник (PE) допускается изображать штрихпунктирной линией | |
| Графическое разветвление (слияние) линий групповой связи | |
| Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных | |
| Линия электрической связи с одним ответвлением | |
| Линия электрической связи с двумя ответвлениями | |
| Шина (если необходимо графически отделить от изображения линии электрической связи) | |
| Ответвление шины | |
| Шины, графически пересекающиеся и электрически не соединенные | |
| Отводы (отпайки) от шины |
Обозначение розеток и выключателей на чертежах и схемах
Обозначение розеток и другого электрооборудования наносится на электрические схемы, с помощью которых осуществляются монтажные работы. Каждый элемент системы энергообеспечения имеет обозначение, позволяющее его идентифицировать.
Порядок указания условных знаков на схемах регламентируется ГОСТ . Данный норматив издан относительно недавно. Новый ГОСТ сменил старый советский стандарт. Согласно новым правилам, указатели на схемах должны совпадать с регламентированными.
Включение в схему другого оборудования должно отвечать требованиям ГОСТ . Этот документ устанавливает нормы для указателей общего использования. Порядок организации схемы вводно-распределительных устройств также регулируется ГОСТ
Обозначения выполняются в виде графических символов, которыми являются простейшие геометрические объекты, в том числе квадраты, прямоугольники, окружности, линии и точки. В определенных сочетаниях эти графические элементы указывают на те или иные составные части электрических приборов, машин и приспособлений, используемых в электротехнике. Кроме того, символы отображают принципы управления системой.
Указатели на схемах
Ниже представлено графическое обозначение, которое принято использовать на рабочих чертежах.
Фурнитуру принято классифицировать по нескольким признакам:
- степень защищенности;
- способ монтажа;
- количество полюсов.
По причине разных способов классификации среди условных знаков для разъемов на чертежах имеются отличия.
Указатели на чертежах для открытого монтажа
Обозначения розеток на чертеже, представленном ниже, указывают на следующие характеристики.
- сдвоенность, однополюсность и заземление;
- сдвоенность, однополюсность и отсутствие заземляющего контакта;
- одинарность, однополюсность и наличие защитного контакта;
- силовая розетка с тремя полюсами и защитой.
Указатели для скрытой установки
На картинке внизу показаны такие розетки:
- одиночные с одним полюсом и заземлением;
- спаренные с одним полюсом;
- силовые с тремя полюсами;
- одиночные с одним полюсом и без защитного контакта.
Условные знаки для влагозащищенных розеток
На чертежах используют такие условные обозначения защищенных от влаги розеток:
- одинарные с одним полюсом;
- одинарные с одним полюсом и заземлительным устройством.
Указатели блока розеток и выключателя
Чтобы сэкономить пространство, а также упростить компоновку электротехнических устройств, их нередко размещают в едином блоке. В частности, такая схема позволяет сэкономить на штроблении. Рядом могут находиться одна или несколько розеток, а также выключатель.
На рисунке внизу показана розетка и выключатель с одной клавишей.
Указатели выключателей с одной и двумя клавишами
На картинке внизу показаны такие выключатели:
- внешние;
- накладные;
- внутренние;
- встраиваемые.
Ниже представлена таблица, в которой показаны условные указатели фурнитуры.
В таблице показан широкий спектр возможных устройств. Однако промышленность выпускает все новые образцы, поэтому часто случается так, что новая фурнитура уже появилась, а условные знаки для нее все еще отсутствуют.
0,00 / 0
220.guru
