Как соединить несколько розеток от одного провода

Соблюдение техники безопасности при монтаже розеток

Работы с электричеством относятся к категории опасных. Даже малое напряжение приводит к ожогам, поражениям и другим неприятным последствиям. Соблюдение техники безопасности:

  • обесточить помещение, в котором проводятся работы;
  • проверить участок перед началом специальным прибором (можно включить устройство в сеть);
  • использовать резиновые перчатки, технику с прорезиненными ручками;
  • при «наращивании» длины недостаточно скрутить провода, требуется спайка;
  • не допускается контакт с соединенными оголенными кабелями;
  • излишки не должны «торчать» – укорачивают, закладывают в стену;
  • проверять подходят ли приборы для работы с используемым уровнем тока и напряжения.

Способы подключения

1. Через розетку с заземлением

Если у вас есть розетка с заземлением, то вы можете использовать метод подключения через разветвитель, который увеличивает количество розеток и сохраняет заземление. Это способ наиболее безопасный, так как заземление уменьшает риск поражения электрическим током.

2. Через розетку без заземления

Если у вас нет розетки с заземлением, вы можете использовать разветвитель, но при этом вы рискуете получить поражение электрическим током, потому что заземление отсутствует.

3. Через провод на стене

Если вы не желаете использовать разветвитель, вы можете подключить розетки через провод на стене. Для этого нужно сначала подготовить провод, удалить кусок изоляции, а затем разделить провод на отдельные жилы для подключения к розеткам. Однако использование этого метода может быть опасным, так как вы находитесь в непосредственной близости от провода с электрическим током.

4. Через розетку с таймером

Если у вас есть розетка с таймером, то вы можете использовать ее для подключения нескольких приборов. Таймер может контролировать количество времени, в течение которого эти приборы будут работать. Этот метод идеален для сокращения расходов на электричество.

  • Никогда не подключайте розетки к проводу, находящемуся под напряжением.
  • Нанесите маркировку на каждую розетку, чтобы понимать, к какому прибору она подключена.
  • Никогда не подключайте более двух удлинителей к одной розетке. Если вам нужны дополнительные розетки, используйте разветвитель.

Выбор кабеля для подключения

Для правильного и безопасного подключения тройной розетки к одному кабелю необходимо выбрать подходящий кабель. При выборе необходимо учитывать следующие факторы:

  • Мощность потребляемых устройств.
  • Длина требуемого кабеля.
  • Тип и назначение кабеля.

Мощность потребляемых устройств: При выборе кабеля необходимо учитывать общую мощность всех устройств, которые будут подключены к тройной розетке. Мощность указывается на каждом устройстве в ваттах. Суммарная мощность не должна превышать максимально допустимую мощность кабеля.

Длина требуемого кабеля: Длина кабеля также влияет на выбор подходящего типа и сечения. Чем длиннее кабель, тем больше сопротивление будет иметь электрический ток, и тем больше потерь энергии в кабеле. При подключении тройной розетки к длинному кабелю необходимо увеличивать сечение кабеля для снижения потерь энергии.

Тип и назначение кабеля: В зависимости от конкретных условий использования рекомендуется выбирать специализированный кабель для соответствующего назначения. Например, для подключения тройной розетки внутри помещения можно использовать обычный силовой кабель, а для использования на открытом воздухе или во влажных условиях следует выбирать кабель со специальной защитой от влаги.

Правильный выбор кабеля позволит обеспечить надежное и безопасное подключение тройной розетки к одному кабелю, а также предотвратит возможные перегрузки и повреждения электрооборудования.

Подключение розеток три от одного провода: схемы и инструкции

Установка дополнительных розеток в помещении может быть сложной задачей, особенно если у вас есть только один доступный электрический провод. Однако, с правильной схемой подключения и инструкциями можно легко подключить несколько розеток к одному проводу без перегрузки электрической сети.

Схемы подключения розеток три от одного провода

Существует несколько схем подключения розеток три от одного провода. Одна из самых распространенных схем — схема «звезда». При этом способе подключения провод от электрощитка расходится на несколько отдельных проводов, каждый из которых снабжен розеткой.

Схема «звезда» требует дополнительных проводов и может быть сложной для установки в существующем помещении. Однако, она позволяет эффективно использовать электрическую сеть и предотвращает перегрузку проводов.

Еще одной популярной схемой является схема «кольцо». В этой схеме провод от электрощитка проходит через все розетки в помещении и затем возвращается обратно. Подключение розеток по схеме «кольцо» проще, но требует использования специальных розеток, способных передавать электрический ток по кольцевой цепи.

Инструкции по подключению розеток три от одного провода

Сначала отключите подачу электричества к проводу, с которого будете подключать розетки. Для этого обрежьте предохранители или выключите автоматический выключатель в электрощитке.
Определите точки, где вы хотите установить дополнительные розетки. Обычно розетки устанавливаются на высоте около 30-40 см от пола.
Подготовьте необходимые инструменты: отвертки, плоскогубцы, провода, розетки и другие материалы.
Выполните необходимые работы по проведению проводов и монтажу розеток в соответствии с выбранной схемой подключения

Если вы не уверены в своих навыках, лучше обратиться к специалисту.
Подключите провода к розеткам, обратив внимание на правильную полярность. Обычно провод «фаза» подключается к контакту с правым значком, провод «ноль» — к контакту с левым значком, а провод «земля» — к контакту с нижним значком.
Закрепите розетки на стене с помощью крепежных элементов.
Включите подачу электричества и проверьте работу установленных розеток.

Обращайте внимание на безопасность при работе с электричеством. При сомнениях лучше всего обратиться к опытному электрику для выполнения подключения розеток

Способ подключения

При подключении розеток в доме в основном используют следующие способы:

  1. Последовательно (шлейфом),
  2. Параллельно (звездой),
  3. Смешанный тип.

При выборе определенного типа нужно руководствоваться принципами:

  • Учесть все плюсы и минусы каждого типа;
  • Учесть каким способом были подключены все розетки в комнате;
  • Для питания прибора повышенной мощности, лучше провести для этого отдельную линию;
  • Чем больше соединений проводов будет сделано, тем быстрее вся система может выйти из строя.

Параллельное соединение

При таком соединении к распредкоробке подходит один провод и от него уже расходятся провода для каждой отдельной розетки.

Преимущества параллельного соединения:

  • Каждая розетка подключена отдельно от других. Если одна все-таки сломается, то все другие будут продолжать функционировать;
  • При поломке легче найти аварийное место и устранить все недостатки.

Недостатки параллельного соединения:

  • Нагрузка от всех подключенных приборов ложится на распределительный узел. Таким образом становится меньше возможностей подключения высокомощных приборов;
  • Если сгорит сам контактный узел, то перестанут работать все розетки, питаемые от него;
  • Уходит большое количество провода, ведь до каждой розетки идет свой.

Последовательное соединение

При таком соединении розетки соединяются между собой по очереди, одна за другой. И вместо обычной скрутки в этом случае используются контакты предыдущей розетки.

Данное соединение оправдано, если необходимо перенести розетку немного в стороне. Как правило, при таком монтаже старая розетка также остается на месте на всякий непредвиденный случай.

Преимущества последовательного соединения:

Экономия в проводах, ведь до новой розетки не нужно тянуть отдельный провод, а можно использовать небольшой отрезок нужного размера.

Недостатки последовательного соединения:

  • Мощные приборы лучше не подключать к розеткам, соединенных последовательно (стиральные машины, кондиционеры и тому подобное);
  • При поломке первой розетки перестанут функционировать и все остальные.

Смешанное соединение

Это особый тип последовательного соединения, но при этом будет отличаться повышенной надежностью.

При таком соединении также получается много мест соединения проводов, что делает такое соединение менее надежным, по сравнению с параллельным. Если правильно рассчитано сечение подводящих проводов, то к каждому ответвлению можно последовательно подключить дополнительные розетки.

Кольцевое соединение

Такой тип соединения используется крайне редко, но его все же стоит рассмотреть. В нем провод по всему дому прокладывается в круг (с начальной точки провод возвращается обратно в электрический щиток). По ходу следования в провод делаются врезки и ставятся распределительные коробки на каждую комнату или другой узел.

Явным преимуществом такого соединения становится возможность работы, если где-то на участке произошла авария. В этом случае электрический ток от щитка придет с другой стороны.

С таким типом соединения также будет большой расход проводки.

Особенности розеток: их конструкции и предназначения

Перед покупкой розетки для начала разберем первый вариант, какие же бывают конструкции:

Накладные розетки используют при наличии наружной прокладки проводки, устанавливается на саму стену. Монтировать этот вид устройства не сложно, так как не нужно делать большое углубление в стене. Недостатком можно читать то, что конструкция заметно выступает от стены, подобный вариант не всегда удобен.

Встроенные (скрытые). Из названия можно догадаться, что весь механизм находится внутри стенки в подготовленном отверстии вместе с подключенными проводами.

Розетки с винтовым методом зажима клемм. Подобный вариант электрических проводов устанавливается посреди соответствующих пластин и закрепляется предназначенным для этого винтом. Сооружение, считается наиболее безопасным и популярно среди потребителей.

Назначение у розеток также бывает разное, подробнее рассмотрим несколько существующих типов:

Розетка с заземлением оснащена специальными усиками, к которому крепится заземляющий провод, это позволить обезопасить корпус устройства от пробивающего тока.

Закрытый тип розеток. Часто используют родители в комнатах своих детей, дабы маленькому ребенку не было доступа к опасному электричеству. Они могут комплектоваться с защитными шторками или крышками.

Розетка с функцией выталкивания вилки. Корпус включает в себя кнопку, при нажатии которой, вилка легко выталкивается. Полезно, если вы часто пользуетесь разными электрическими приборами, например, на кухне.

Приспособление с таймером позволит регулировать время эксплуатации электроприбора. Таймер устанавливается сразу со всей конструкцией.

Розетки для улицы и ванной комнаты требуют повышенной защиты от влаги и загрязнений, обычно оснащается крышкой для безопасности.

Стандарты и схема подключения

Открываете крышку контактной части и внимательно изучаете маркировку. Каждую розетку RJ45 можно подключить двумя способами:

по стандарту “A”

по стандарту “B”

В большинстве случаев используется второй вариант – “B”. Чтобы понять куда какие провода подключать, внимательно осмотрите корпус. На нем должно быть изображено какой стандарт соответствует определенным контактам.

Например на Unica:

протокол “B” относится к верхней цветовой маркировке. При подключении будете ориентироваться именно по этим цветам.

“A” – к нижней цветовой маркировке

Если с этим разобрались, то с дальнейшей установкой не возникнет сложностей. Протокол “B” соответствует цветовой схеме по стандарту EIA/TIA-568B. На одной стороне зажима должны быть следующие цвета:

бело-оранжевый

оранжевый

бело-зеленый

зеленый

На другой стороне:

синий

бело-синий

бело-коричневый

коричневый

Пропускаете провод через крышечку. При этом как говорилось выше, верхний слой изоляции кабеля UTP не должен быть снят, более чем на 2,5см.

Нельзя зачищать его под самую стенку подрозетника, как делают с обычными кабелями NYM или ВВГнГ.

Отрезок без изоляции должен быть минимальной длины. Все эти повивы, делаются не с проста. Их точное количество на 1 метр кабеля строго рассчитано и регламентируется.

Иначе при неправильном подключении и зачистке у вас может снизиться не только скорость, но и качество передачи данных.

Далее вставляете в контактные пазы по цветам все провода.

После чего просто защелкиваете крышку. Лишние отрезки жил, которые выступают наружу, срезать нужно именно после закрытия крышечки.

Главное преимущество таких интернет розеток в том, что с ними вообще не нужно снимать изоляцию с жил и оголять ее до меди. Внутри самой розетки уже установлены специальные ножи.

Он как бы уже имеется в конструкции. То есть, когда крышка закрывается, она сама срезает изоляцию и укладывает провода на нужную глубину разъема.

Далее устанавливаете лицевую панель и декоративную рамку.

Завершение установки

После того, как тройная розетка подключена к одному кабелю, необходимо провести завершающие работы.

Во-первых, убедитесь, что все провода безопасно и надежно закреплены в розетке. Проверьте каждый провод на наличие изоляции и увертуйтесь, что они не задевают друг друга. В случае необходимости, используйте изоленту или клеммы для фиксации проводов.

Затем, установите розетку в выбранное место на стене или на другой поверхности. Возможно, вам потребуется отвертка или другой инструмент для закрепления розетки на месте. Убедитесь, что розетка плотно сидит и не шатается.

После установки розетки, проверьте ее работоспособность. Подключите кабель с устройством или прибором и проверьте, что электропитание подается корректно. Убедитесь, что все розетки работают и устройство подключается без проблем.

В конечном итоге, при подключении тройной розетки к одному кабелю важно следовать правилам безопасности и правильно установить розетку. Это позволит вам использовать несколько устройств одновременно и удобно

Особенности установки розеток шлейфом

Подключение розеток шлейфом имеет свои плюсы и минусы. Минусом можно читать то, что при обрыве провода в группе, не будут работать последующие розетки. При меньшем числе розеток в группе надежность их повышается. Единственным плюсом можно считать экономию и простоту монтажа электропроводки.

Подключение розеток шлейфом без разрыва заземления методом пайки

Подключение розеток шлейфом по ПУЭ должно быть без разрыва проводника PE. Заземление подключается к клеммам розетки PE только ответвлением. Это связано с тем, что при обрыве проводника заземления розетка остается без защитного заземления. Мощность группы розеток не должно быть больше 3 квт и подключается к автомату 16 А. Если нагрузка группы превышает 3 квт, тогда необходимо к каждой розетке вести отдельную линию.

Особенности монтажа группы розеток шлейфом:

  1. Согласно требованиям ПУЭ, РЕ-проводник не должен иметь разрывов. Для его соединения с клеммами электроустановки необходимо использовать отдельные ответвления. Неправильное присоединение заземляющего проводника может привести к тому, что в случае его обрыва на одной из розеток все остальные устройства также окажутся незаземленными. Поскольку определить качество заземления без проведения специальных измерений или визуального контроля целостности РЕ-проводника невозможно, то в этом случае не удается достигнуть необходимого уровня электробезопасности.
  2. Для защиты потребителей, питающихся от группы розеток, должен использоваться на 16 А. Если совокупная мощность запитываемых электроустановок превышает 3 кВт, то для каждого устройства необходимо прокладывать отдельную линию.

Плюсы и минусы

Окончательный вариант плана-схемы проводки

Чтобы определить оптимальную схему подключения розеток и выключателей, необходимо подготовить план электропроводки, рассчитать количество приборов и возможную максимальную мощность. При этом в только построенных зданиях необходимо спланировать будущие возможности без лишней скромности: дополнительный телевизор, покупка отдельной морозильной камеры и подобное.

На основе полученных данных выбирают тип подключения. К преимуществам последовательного метода относят:

  • простая система подключения и сборка цепи;
  • возможность отрегулировать уровень напряжения, сделать меньше;
  • можно использовать один предохранитель на цепь.

Подключение

Прикручиваем розетку к стене, вставляем провода в соответствующие гнёзда.

Далее зачищаем концы у продолжения шлейфа. Изгибаем. С помощью клеммных колодок (или гильз с обжимным инструментом) и проводов подходящего размера удлиняем шлейф.

Изгибаем и вставляем провода в соответствующие гнёзда. В каждом гнезде один провод будет находиться слева от прижимного винта, другой – справа. Самый ответственный момент: затягиваем

Здесь важно не перестараться, но еще страшнее недотянуть. Проверяем каждый из четырёх проводов подёргивая их и дозатягивая, при необходимости, винты

Не используйте индикаторную отвёртку для этих целей. Существуют отвёртки с ограничением момента вращения, но это совсем другие деньги. Подключение розетки выполнено как на левой части схемы.

Довольно трудная, но не очень ответственная операция:

У меня никогда не получается сделать это быстро и красиво без специального инструмента. Можно использовать клещи для пробивания дырок в ремне.

Особенности розеток: их конструкции и предназначения

Перед покупкой розетки для начала разберем первый вариант, какие же бывают конструкции:

Накладные розетки используют при наличии наружной прокладки проводки, устанавливается на саму стену. Монтировать этот вид устройства не сложно, так как не нужно делать большое углубление в стене. Недостатком можно читать то, что конструкция заметно выступает от стены, подобный вариант не всегда удобен.

Встроенные (скрытые). Из названия можно догадаться, что весь механизм находится внутри стенки в подготовленном отверстии вместе с подключенными проводами.

Розетки с винтовым методом зажима клемм. Подобный вариант электрических проводов устанавливается посреди соответствующих пластин и закрепляется предназначенным для этого винтом. Сооружение, считается наиболее безопасным и популярно среди потребителей.

Назначение у розеток также бывает разное, подробнее рассмотрим несколько существующих типов:

Розетка с заземлением оснащена специальными усиками, к которому крепится заземляющий провод, это позволить обезопасить корпус устройства от пробивающего тока.

Закрытый тип розеток. Часто используют родители в комнатах своих детей, дабы маленькому ребенку не было доступа к опасному электричеству. Они могут комплектоваться с защитными шторками или крышками.

Розетка с функцией выталкивания вилки. Корпус включает в себя кнопку, при нажатии которой, вилка легко выталкивается. Полезно, если вы часто пользуетесь разными электрическими приборами, например, на кухне.

Приспособление с таймером позволит регулировать время эксплуатации электроприбора. Таймер устанавливается сразу со всей конструкцией.

Розетки для улицы и ванной комнаты требуют повышенной защиты от влаги и загрязнений, обычно оснащается крышкой для безопасности.

Конструкция электрических розеток

Назначение электрической розетки состоит в том, чтобы создать надежный контакт с электрической вилкой. При плотном контакте с вилкой клемма розетки не нагревается и не искрит. Если контакт с вилкой не будет плотным, может произойти его нагрев, оплавление, и даже возгорание.

Параллельное подключение розеток

Корпус розетки должен препятствовать случайному прикосновению к клеммам розетки. Чтобы ограничить себе от подобных моментов, нужно приобретать качественные розетки. По типу розетки могут быть настенными или внутренними. По степени защиты IP они рассчитаны на применение в сухих помещениях, влажных помещениях, на улице в сырую погоду и даже под водой.

При подсоединении провода к розетке, особенно при параллельном подключении розеток, требуется высокая надежность, которая достигается винтовым соединением. К клемме провод должен прикручиваются винтом с плоской шайбой и гровером (пружинной шайбой), который не дает винту откручивается.

Параллельное подключение розеток через распределительную коробку и непосредственно с другой розетки

Кроме обычных розеток с двумя клеммами для фазы и нуля, есть розетки с заземлением, имеющие дополнительную клемму для защитного заземления. С увеличением числа электрических приборов, требуется установка дополнительных параллельно подключенных розеток. В одном месте можно подключить одну, две розетки или блок розеток.

Последовательное соединение проводников

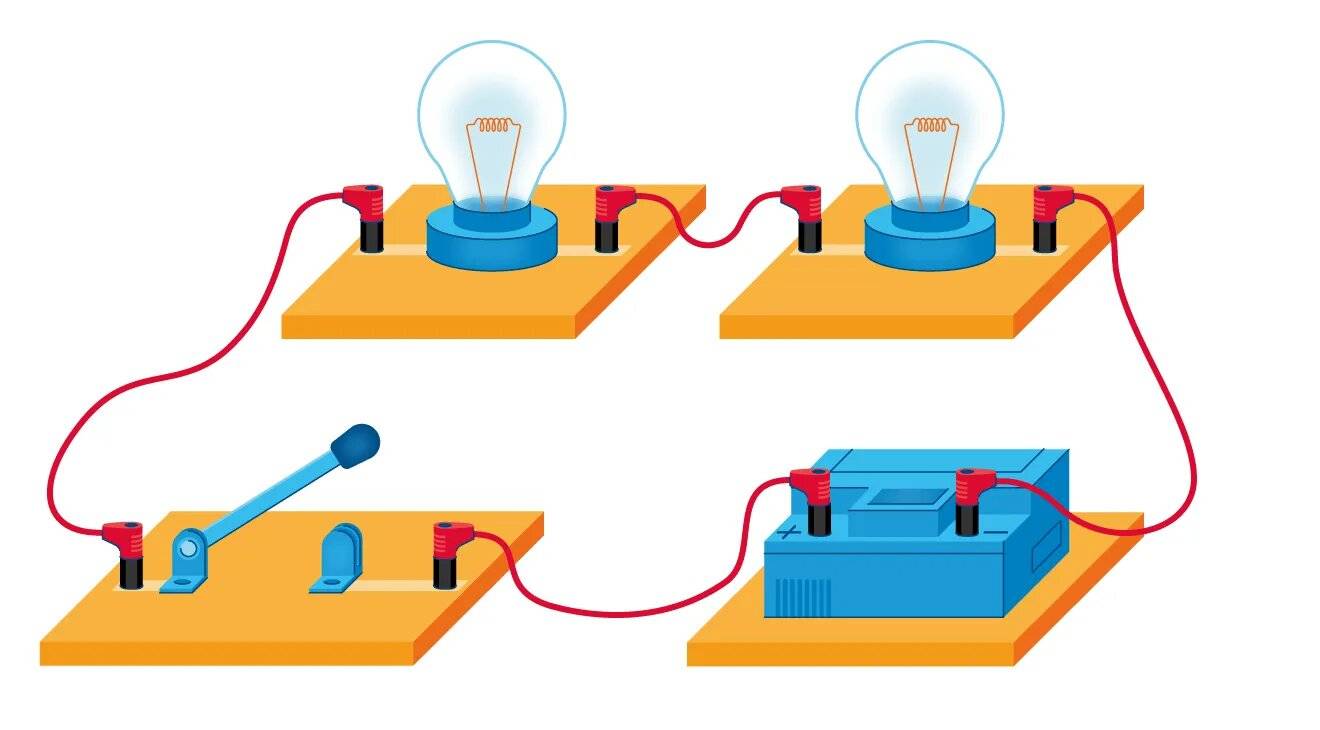

При последовательном соединении конец первого проводника соединяют с началом второго, конец второго — с началом третьего и т. д.

Последовательное подключение обычно используется в тех случаях, когда необходимо целенаправленно включать или выключать определенный электроприбор. Например, для работы школьного электрического звонка требуется соединить его последовательно с источником тока и ключом.

Вот некоторые примеры использования схемы последовательного соединения:

  • освещение в вагонах поезда или трамвая;
  • простейшие елочные гирлянды;
  • карманный фонарик;
  • амперметр для измерения силы тока в цепи.

Законы последовательного соединения проводников

  1. При последовательном соединении сила тока в любых частях цепи одна и та же:

    I = I1 = I2 = … = In.

    Если в цепи с последовательным способом соединения одна из ламп выйдет из строя и через нее не будет протекать электрический ток, то и через оставшиеся лампы ток проходить не будет. Вспомним Анфису и ее гирлянду: когда одна из зеленых лампочек перегорела, то ток, проходящий через нее, стал равен нулю. Следовательно, и другие зеленые лампочки, включенные последовательно, не загорелись. Чтобы починить гирлянду, нужно определить перегоревшую лампочку и заменить ее.

  2. При последовательном соединении общее сопротивление цепи равно сумме сопротивлений отдельных проводников:

    Rэкв = R1 + R2 + … + Rn.

  3. При последовательном соединении общее напряжение цепи равно сумме напряжений на отдельных участках:

    Uэкв = U1 + U2 + … + Un.

Пример решения задачи

В цепь с напряжением 220 В включена лампа, через нее протекает ток силой 20 А. Когда к лампе последовательно подключили реостат, сила тока в цепи уменьшилась до 11 А. Чему равно сопротивление реостата?

Решение.

  1. По закону Ома определим сопротивление лампы:

    R1 = U / I1 = 220 / 20 = 11 Ом.

  2. Также по закону Ома определим общее сопротивление цепи при включенном реостате:

    R = U / I2 = 220 / 11 = 22 Ом.

  3. При последовательном соединении сопротивления лампы и реостата складываются:

    R = R1 + R2.

  4. Зная общее сопротивление цепи и сопротивление лампы, определим искомое сопротивление реостата:

    R2 = R − R1 = 22 − 11 = 11 Ом.

Ответ: сопротивление реостата равно 11 Ом.

К сожалению, последовательное соединение не всегда оказывается удобным. Например, в торговом центре «Ашан» работает с 9:00 до 23:00, кинотеатр — с 10:00 до 02:30, а магазины — с 10:00 до 22:00. При последовательном соединении цепи свет должен будет гореть во всем ТЦ с 9:00 до 02:30. Согласитесь, что такой режим работы экономически невыгоден даже при минимальном тарифе на электроэнергию. В этом случае удачным решением будет использование параллельного соединения.

Полезные подарки для родителей В колесе фортуны — гарантированные призы, которые помогут наладить учебный процесс и выстроить отношения с ребёнком! Получить подарок!

Разводка проводов

Для подключения проводов необходимо использовать параллельную схему. В этом случае к каждому имеющемуся проводу подключают по два из дополнительных жил, которые будут направлены на вторую и третью розетки. Далее при помощи индикатора следует определить ноль и фазу, затем отключить электропитание. После этого провода скручивают, передавая их по очереди к другим подрозетникам по отверстиям их задней стенки.

Подключение блока из трех розеток с одним подрозетником требует применение шлейфа. Такого варианта монтажа следует избегать, поскольку он будет менее безопасен, а изделие быстро износится.
