Качественный монтаж канализации в ванной комнате своими руками

Укладываем трубы без ошибок

Монтаж водопроводной системы

Рабочий процесс состоит из нескольких этапов, последовательность которых важно строго соблюдать

1. Перекрыть подачу воды к санузлу. При необходимости замены центрального стояка требуется получить разрешение от управляющей компании и предупредить соседей о временном отключении водоснабжения.
2. Установка отдельных шаровых кранов на холодную и горячую воду (по желанию — и на сантехнические приборы).

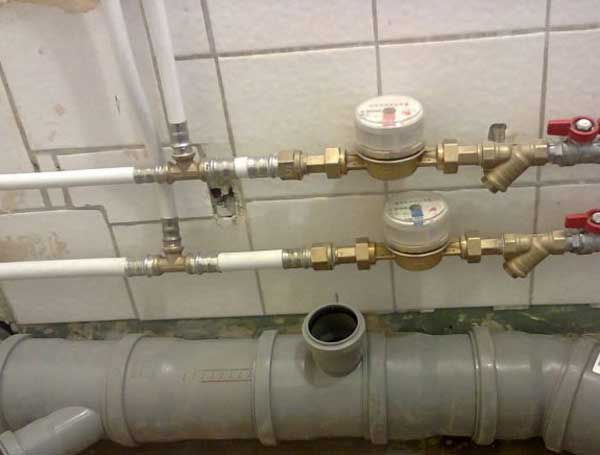

3. Монтаж фильтров грубой очистки и водяных счетчиков.
4. Разводка труб согласно схеме.
5. Контрольный пуск воды (холодную и горячую воду включить на 10-15 минут для проверки трубопровода на предмет течи).

Особенности прокладки труб к полотенцесушителю

При монтаже полотенцесушителя к магистрали отопления работы могут проводиться только летом, к трубе с горячей водой — в любое время года.

Для обеспечения возможности отключения змеевика между ним и магистралью рекомендуется установить перемычку, которая будет соединять прямую и обратную трубы. Перед нижней и над верхней секциями полотенцесушителя выполнить монтаж шаровых кранов.

Расстояние между стеной и змеевиком будет зависеть от диаметра его трубы: для радиаторов с сечением менее 23 мм оставляют зазор 35 мм, от 25 мм — 50 мм.

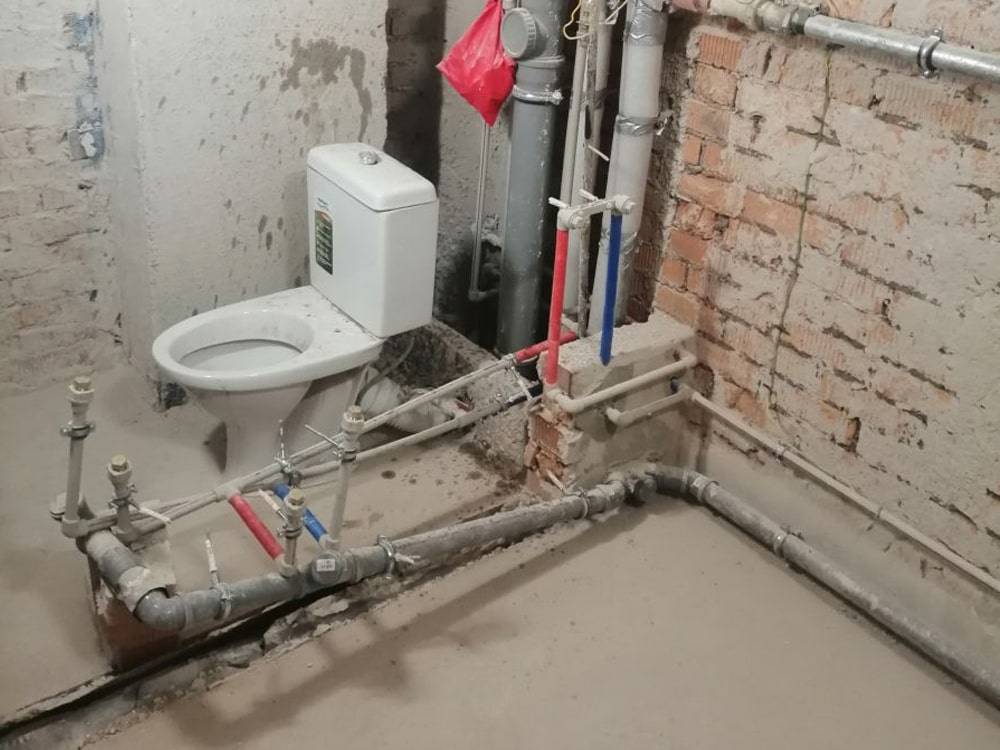

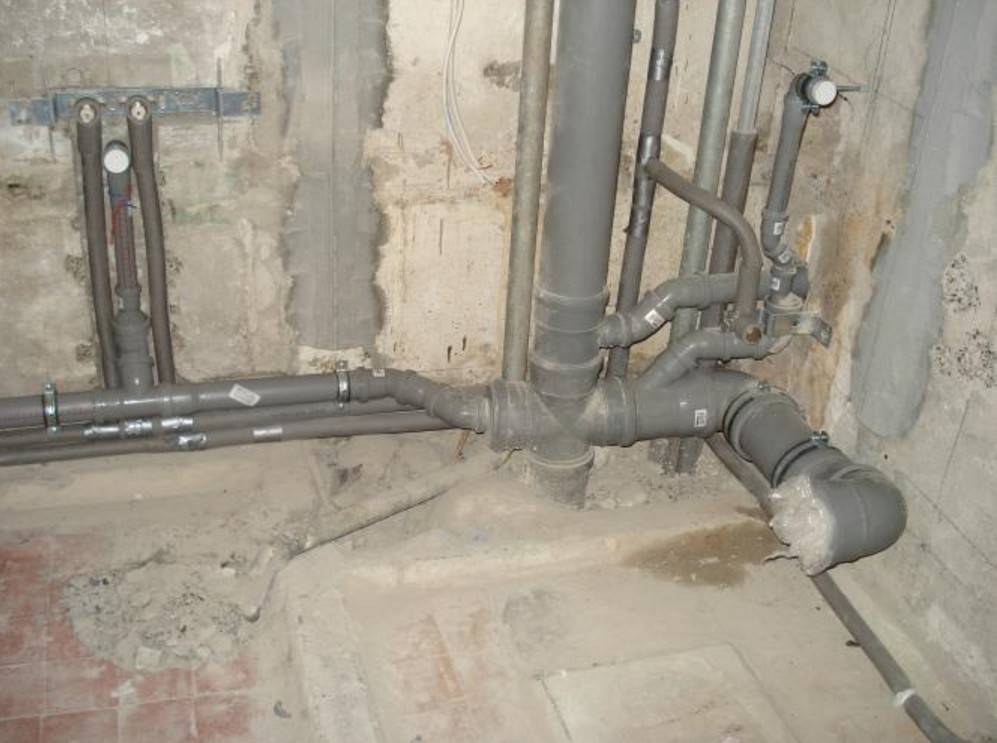

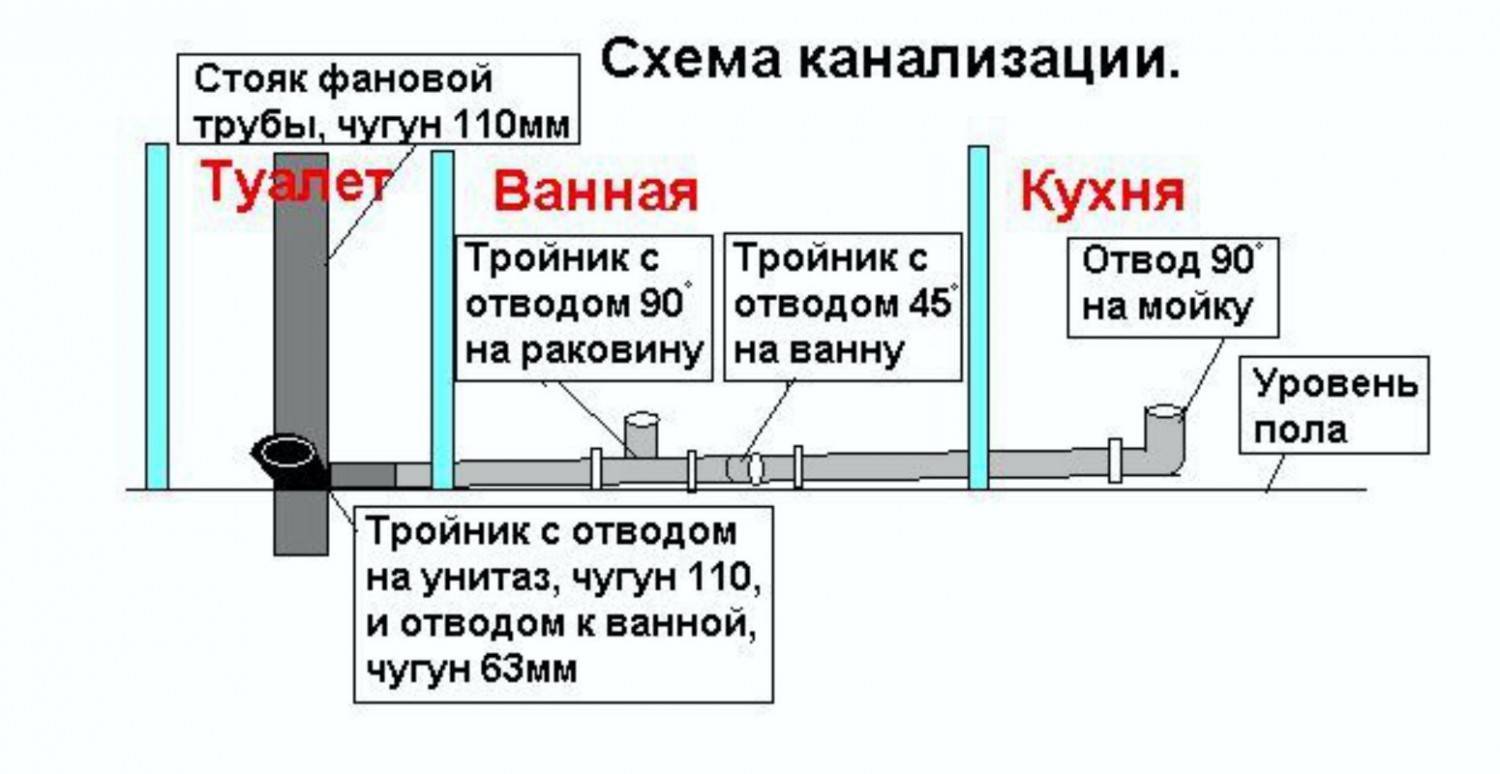

Укладываем канализационную магистраль

Трубы канализации необходимо устанавливать под небольшим уклоном (на 1 пог. м примерно 2 см) для обеспечения качественного слива отработанных вод и предупреждения засоров. Прокладку начинают от точки, дальше всего расположенной от центральной канализации.

Части конструкции соединяются посредством специальных раструбов с уплотнительными кольцами (широкой частью к стояку). Места соединений промазываются силиконовым сантехническим герметиком.

Недостатки и достоинства автоматической системы

Автоматическая система слива-перелива для ванны является одной из наиболее сложных конструкций. По своей структуре она мало чем отличается от любой другой. Главной особенностью такой обвязки является оборудование ее сливной части клапаном типа «клик-клак».

Система очень удобна в использовании и не требует применения никаких дополнительных устройств: поворотных рычагов или запорных пробок. Легким нажатием пользователь перекрывает сливное отверстие, а повторное действие позволит воде уходить в канализационную трубу. Очень удобно, находясь непосредственно в ванне управлять клапаном ногой. Достаточно просто наступить на него стоя под душем.

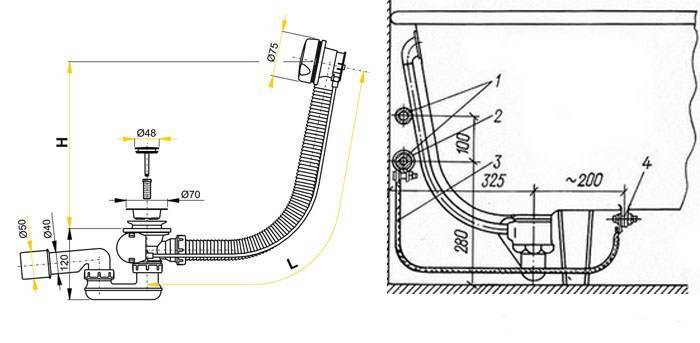

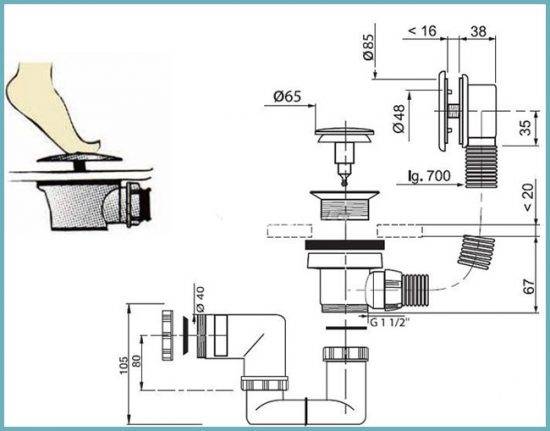

Схема: устройство автоматической системы слива

Однако и у этой системы есть ряд минусов, следует учесть, что сифон-автомат – это:

Дорогое удовольствие. Система автомат хорошего качества будет стоить в несколько раз дороже, чем обычный механический сифон с пробкой для ванны. Именно поэтому выбор чаще падает на более дешевые модели. Частые поломки. Система с автоматическим перекрытием сливного отверстия, выполненная из недостаточно качественных материалов, может быстро выходить из строя

Приобретая такую конструкцию следует обращать особое внимание на фирму и страну производителя. Лучше всех себя зарекомендовали немецкие производители: они тщательно следят за качеством продукта, чтобы сохранить марку

Лишний раз наклоняться

Это касается тех людей, которые любят рационализировать каждое свое действие. Если необходимо набрать ванну заранее или использовать ее не по назначению, то для того, чтобы перекрыть сливное отверстие необходимо будет наклониться и сделать это вручную.

Важно! Качество любого продукта определяет его стоимость. Чем ниже цена, тем меньше срок службы конструкции.

Следует также знать, что при выходе из строя пружины, удерживающей клапан и приводящей его в действие (наиболее уязвимая часть автоматической системы), выполняется замена полностью всей конструкции

Следует также знать, что при выходе из строя пружины, удерживающей клапан и приводящей его в действие (наиболее уязвимая часть автоматической системы), выполняется замена полностью всей конструкции.

Как правильно подключить обычную раковину?

Для начала нужно рассчитать высоту установки раковины. В большинстве случаев она составляет не более 80 см. Однако если в доме есть маленькие дети, умывальник можно немного опустить. После того как высота определена, на стене ставим отметку.

Ориентируясь на нее, отмечаем горизонтальную линию на поверхности стены. После этого нужно замерить ширину задней стенки умывальника и отложить это расстояние вниз от отметки.

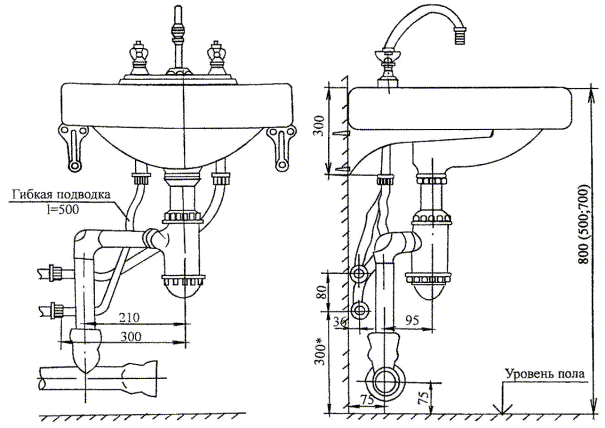

Подробная схема установки умывальника в ванной комнате с указанием всех размеров. Обычно инструкции и чертежи прилагаются к новой сантехнике

Перед тем как крепить на стену кронштейны, нужно точно рассчитать расстояние между ними. Сделать это несложно: переворачиваем умывальник, кладем сверху кронштейны так, чтобы они попали в специальные пазы. Далее замеряем расстояние между кронштейнами и переносим его на стену.

Теперь можно делать отверстия, бить дюбели, закручивать болты. Далее нужно установить на раковину смеситель, после чего закрепить его болтами с шайбами, проверить расположение раковины по уровню и зафиксировать ее гайками.

Устанавливаем на сливное отверстие резиновую прокладку и монтируем слив, подключаем его к сифону. С помощью переходника подключаем отводную трубу сифона к канализации. Используя гибкие шланги-наконечники, подключаем к смесителю горячую и холодную воду.

Установка ванны

Перед тем, как подключить ванну к канализации, нужно её установить на пол в санитарном узле. Пошаговая инструкция, как это сделать:

1. Определяется нужная ширина и длина емкости. Габаритные размеры должны соответствовать размеру ванной комнаты. Можно купить ванную стандартную (длина 170, 160, 150, 140 и 120; ширина 700 и 710) и нестандартную. Первый вариант подойдет для квартир новой планировки, за исключением малогабаритных 120 и 140 – они отлично устанавливаются в хрущевке. Нестандартные же используют для обустройства ванной комнаты небольших размером или совмещенного санузла. К примеру, в небольшой комнате сложно разместить полноценную ванну и унитаз, а треугольные модели подойдут наилучшим образом;

2. Ванны монтируются на по при помощи специальных ножек. Эти подставки могут быть включены в комплект для монтажа приспособления или приобретаться отдельно. На нижней части ванны есть небольшие выступы, при помощи которых осуществляется крепление ножек. Подпорки надеваются на крепления и для увеличения жесткости между собой стягиваются струбциной. Конечно, многие домовладельцы ставят ванную не на ножки, а на кирпичи или другие основания, но такие способы не отличаются долговечностью и безопасностью;

3. Если в ванной комнате проводится ремонт, то специалисты рекомендуют закончить его до монтажа санитарных отводов;

4. Ванна устанавливается на ножки и переносится в нужное место. Бывает, что при измерении нужной длины допускают ошибку, и между стеной и торцом ванны остается небольшой зазор. Чтобы избежать протечек при купании и затопления, нужно на место этого зазора прикрепить к стене деревянный или гипсокартонный брусок соответствующего размера. Для этого на проблемный участок вкручивается доска. Учтите, что поверх этой фальшпанели будет устанавливаться облицовка, поэтому между ним и ближней верхней линией плитки нужно оставить зазор 5–7 мм;

5. После окончания монтажа фальшпанели и установки ванны, уровнем проверяется геометрическая ровность приспособления. При необходимости высота регулируется ножками.

Для обработки зазора между боковой стеной ванны и настенным покрытием комнаты, можно купить пластиковые плинтусы или уголки, или просто заделать расстояние герметиком. Если этого не сделать сразу, в процессе эксплуатации возможны различные неудобства – сырость и плесень на стенах, лужи под ванной.

Видео: Установка ванны, 2 важных момента

Подключение водопровода и канализации

При использовании полипропиленовых труб для монтажа водопровода покупать специальный паяльник не рационально, так как его стоимость достаточно высока. Для таких целей его можно занять у знакомого мастера или взять в аренду в магазине.

Соединение и разводка полипропиленовых труб выполняется с помощью специальных пластиковых фитингов. Не редко приходится делать выходы из пластика на металлические или медные трубы. Для этих целей также предусмотрены специальные переходники с резьбовыми соединениями. Если при спайке пластиковой трубы допущена ошибка, то не стоит торопиться её утилизировать, так как можно обрезать лишнюю часть, и выполнить соединение повторно.

С монтажом канализационных труб все гораздо проще, так как для их соединения используется раструбный способ. Главное условие, которое нужно учитывать при сооружении канализации — соблюдать угол наклона горизонтальных канализационных трубопроводов. Самотечная система работает только путём соблюдения специального угла наклона. Угол наклона составляет 2-3 см на 1 м длины трубы.

Канализация требует периодической очистки, несмотря даже на то, что она выполняется из пластиковых материалов. Чтобы облегчить жизнь, нужно в местах поворота трубопровода устанавливать фитинги с ревизией. Для прочистки понадобится выкрутить крышку, после чего протолкнуть засор.

Чтобы установить унитаз, нужно первоначально определиться с типом выхода, который установлен на устройстве. Исходя из типа выхода, приобретается соответствующий соединитель пластикового типа, который соединяется унитаз с канализационным отверстием.

Сделать разводку трубопровода в доме или квартире не сложно, и для этого не нужно быть мастером или сантехником со стажем. Достаточно запастись необходимым инструментом и материалом, а также временем и терпением. Работа требует выполнения последовательности всех действий, однако самостоятельный подход поможет сэкономить приличную сумму денег.

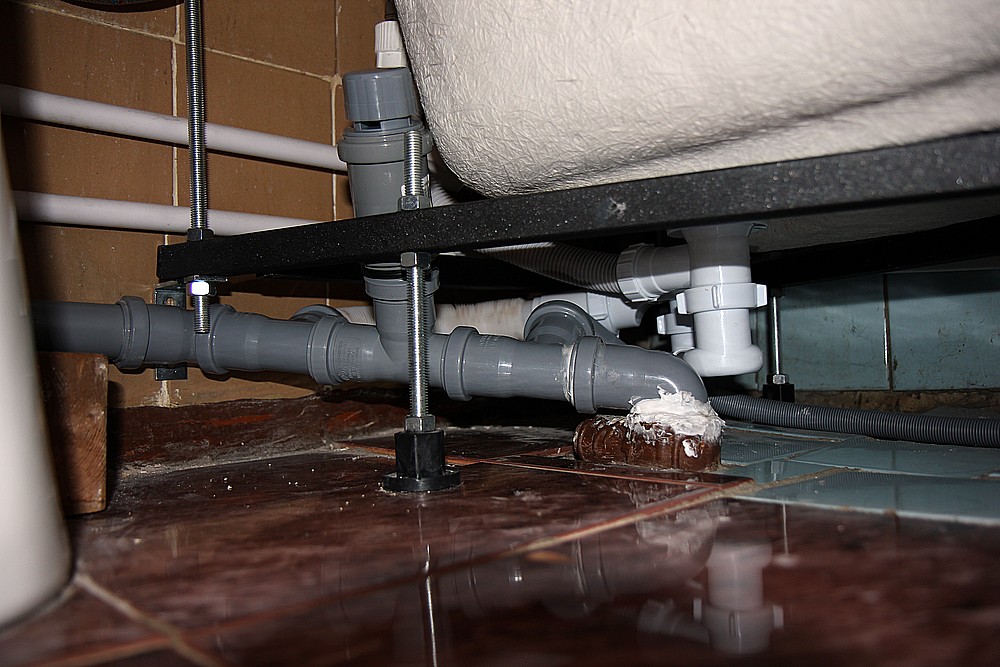

Присоединение ванной комнаты к канализации

Давайте выясним, как подключить ванну к канализации. Данный процесс достаточно легкий и не требует специальных умений и навыков, поэтому его можно выполнить своими руками. Но, как и любое действие имеет свои нормы и требования, поэтому давайте познакомимся с основными правилами:

• Чтоб сделать соединение ванной комнаты и системы канализации обязательно следует применять сифон, который имеет отверстия, способные отводить слив;
• Правильно использовать сифон из гладких и жестких труб из пластика;
• Не рекомендуется применение гофрированных частей.

• Прежде, чем сделать соединение, нужно сделать перепад, в котором должна быть высота между отверстием и трубой, где транспортируется слив. Не выполняя данную норму, вода может застаиваться в ванной.
• Сифон подключается к трубе приема напрямую к ней или через переходник.

• Для сифона из пластика не советуем применять ключи, гайки, лучше всего делать все своими руками, чтоб не появились трещины на корпусе.
• После окончания сборки соединяем раковину и ванную с общей системой.

Приобретение необходимого материала и инструментария

Согласно требованиям, предъявляемые строительными нормами и правилами, для проводки канализации разрешено применять следующие разновидности труб:

• чугунные;
• керамические;
• асбестоцементные;
• керамические;
• полиэтиленовые, полипропиленовые, ПВХ или пластиковые.

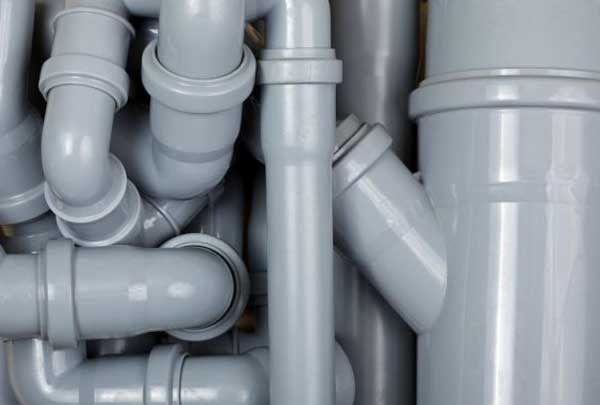

На сегодняшний день на практике чаще всего используют трубы, выполненные из полиэтилена (ГОСТ 22689.0-89 и ГОСТ 22689.2-89). Регламентируемый диаметр канализационных труб равен 40, 50, 90 и 110 мм, полипропиленовые трубы, как правило, имеют диаметр: 32, 40, 50 или 100 мм. Выполненная из полимерных труб, канализация в ванной своими руками обладает превосходнейшей устойчивостью, как к агрессивным средам, так и воздействию коррозии.

Современные канализационные трубы ПВХ обладают рядом преимуществ по сравнению с классическими чугунными аналогами:

Имеют полувековой срок службы, то есть долговечные.
Практически не скапливают внутри пласты разнообразных отложений, влияющих на сужение внутреннего диаметра трубы.
Легко стыкуются вручную и обладают высокими технологическими качествами, а также легко разрезаются обычными строительными ножницами.
Располагают огромным ассортиментом фитингов, всевозможных вспомогательных соединителей, уголков, тройников и т. п.
Обладают легкостью по сравнению с массой прочих труб, к примеру, металлических или чугунных.

Помимо комплекта труб, потребуется приобрести силиконовый герметик, уплотнительные прокладки, ножницы по резке пластика, обычную рулетку, строительный уровень и прочие фитинги.

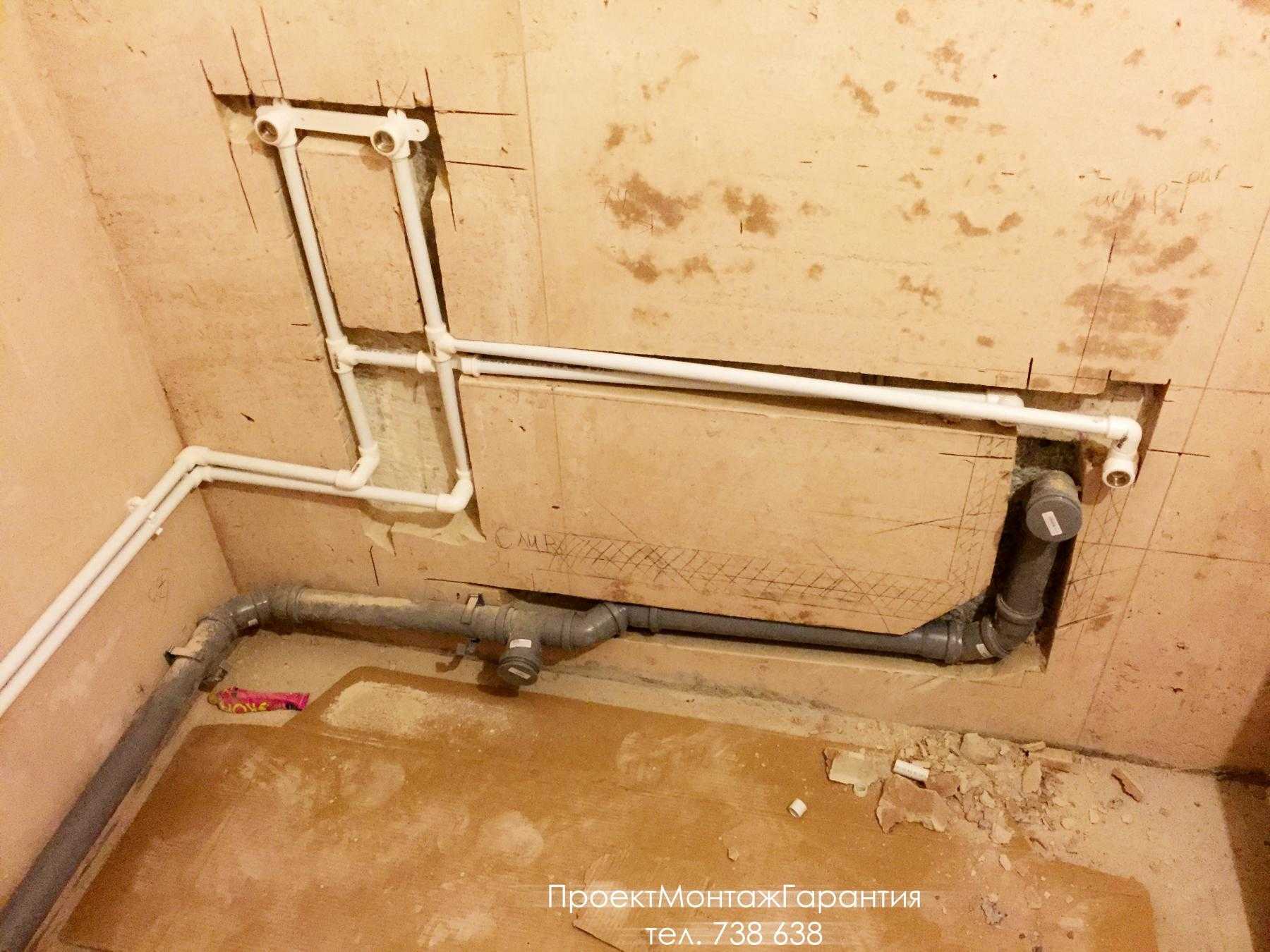

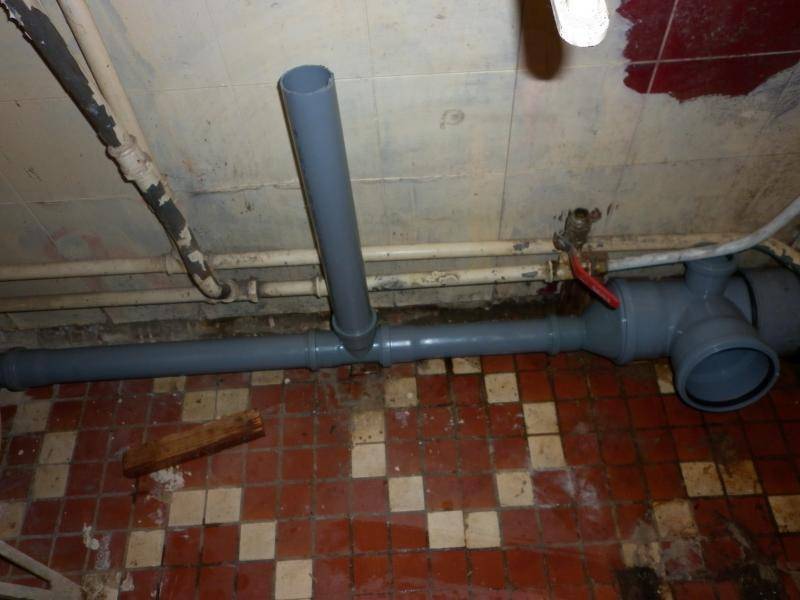

Установка пластиковых труб в качестве канализационной системы своими руками на самом деле не такое уж и легкое дело, как кажется на первый взгляд. Поэтому при возникновении сомнений лучше всего воспользоваться услугами сантехников, которые осуществят монтаж за приемлемую сумму и с гарантией, что дальнейшая эксплуатация канализации будет качественной и долговечной.

Типы разводки инженерных коммуникаций

Перед проектированием разводки следует познакомиться с тем, какие разновидности таких конструкций существуют. Их всего три. Причем одна, с проходными розетками, практически не используется. Поэтому ее мы рассматривать не будем.

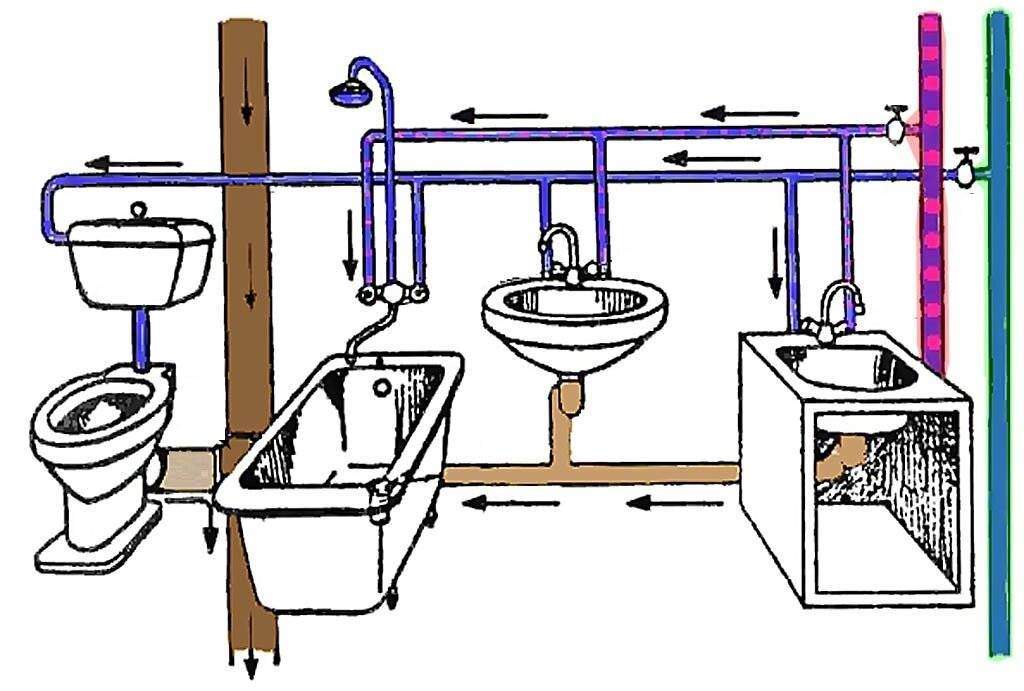

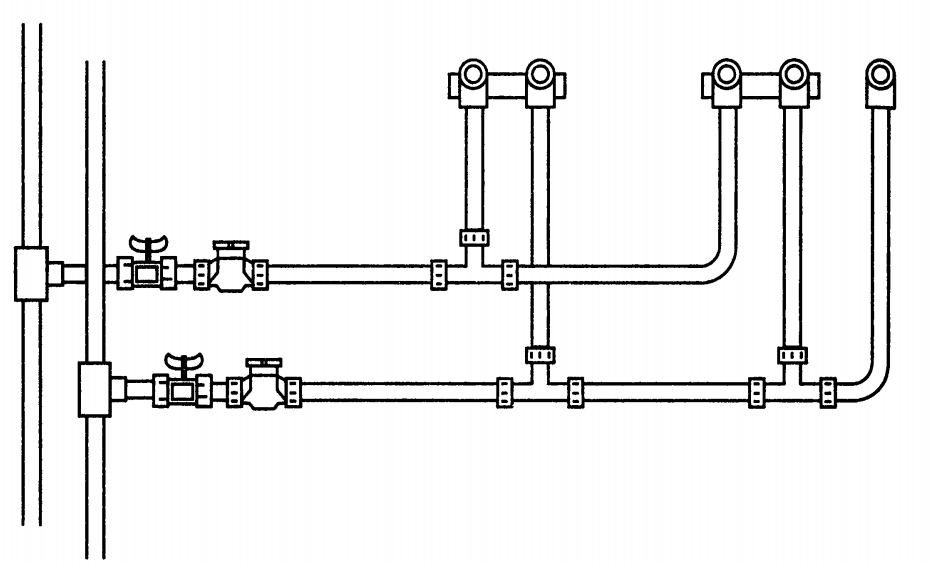

Тип #1. Разводка последовательного типа

Для ее реализации от стояков холодного и горячего водоснабжения выполняются отводы, ведущие к первому потребителю. От него прокладываются трубы ко второму и далее. Каждая точка водоразбора оборудуется тройником, к одному из отводов которого подключается потребитель.

В целом это очень простая схема. Использовать ее можно только там, где количество потребителей воды невелико.

Связано это с тем, что при одновременной активации сразу нескольких точек водоразбора напор в них будет слабеть, и может оказаться недостаточным для корректной работы оборудования. Это основной недостаток последовательной разводки.

Впрочем, для квартир с одним санузлом и небольшим количеством используемой сантехники такой вариант может оказаться лучшим. Значительный недостаток системы – невозможность отключения одного из сантехнических приборов для замены или ремонта.

Последовательная разводка предельно проста в реализации, но не очень удобна в эксплуатации. Впрочем, для маленьких санузлов это решение может оказаться вполне приемлемым

Достоинств у последовательной разводки намного больше. Прежде всего, это простота в проектировании и монтаже. Здесь не будет сложных схем, все выполняется очень просто.

Кроме того, такая разводка считается самым экономичным вариантом. Расход труб и других элементов будет значительно ниже, чем в других системах, затраты на монтаж тоже минимальны.

С проектированием и последующим обустройством последовательной, иначе тройниковой разводки справится даже начинающий сантехник

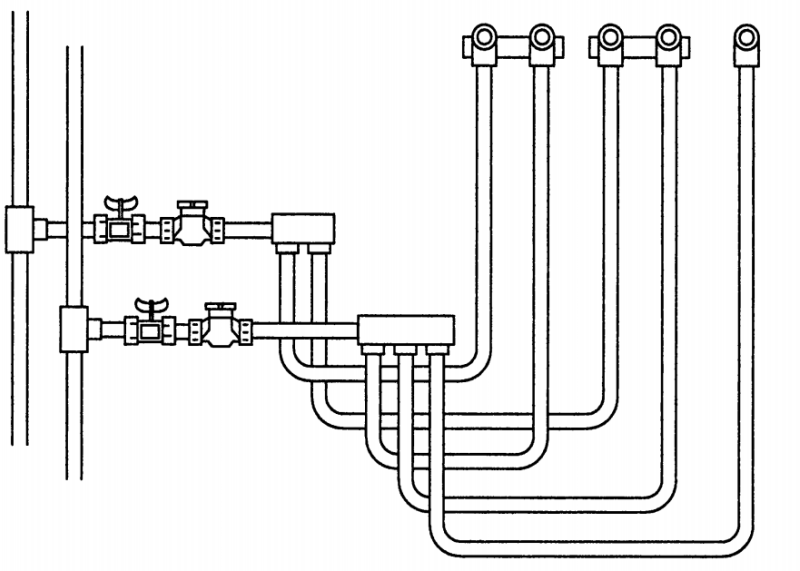

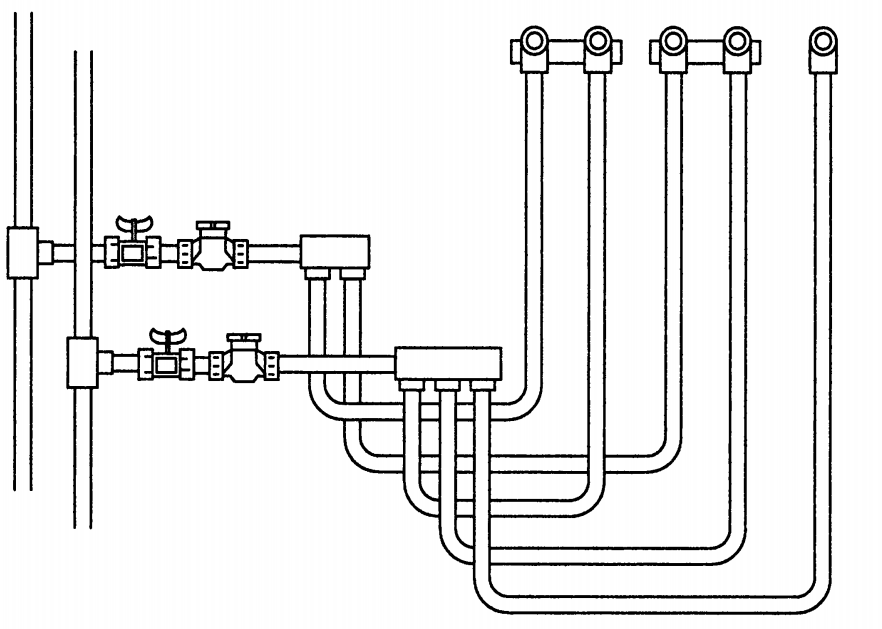

Тип #2. Коллекторный тип разводки

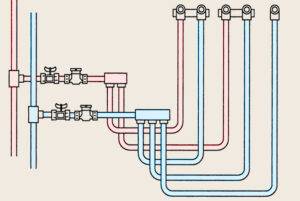

Схема коллекторного вида предполагает подключение каждого из потребителей к главной магистрали. Для этого используется специальный элемент, который называется коллектор – устройство, распределяющее потоки воды.

В более сложном варианте, а это лучше всего, каждый коллекторный отвод оснащается запорным краном. Разводку коллекторного типа можно считать наиболее удобным в использовании вариантом. Причин тому несколько.

Во-первых, отсутствие перепадов давления в системе. Все потребители получают одинаково хороший напор воды, даже если будут одновременно действовать все точки водоразбора.

Если давление в системе квартиры или  частного дома или  по какой-то причине слишком мало, можно временно ограничить подачу воды на одного из потребителей, например, на унитаз, чтобы тем самым увеличить напор у других.

Коллекторный тип разводки более удобен в эксплуатации, чем последовательный. В этом случае к каждому потребителю идет отдельная магистраль, что гарантирует отсутствие проблем с напором. Однако в проектировании и монтаже такая система оказывается более сложной

Во-вторых, возможность отключения сантехнических приборов от подачи воды, если они нуждаются в замене или ремонте.

В-третьих, надежность. По сути, к каждому потребителю идет цельная труба, безо всяких соединений и других элементов. Течь может появиться только в районе коллектора или около самого прибора. Здесь ее очень легко можно будет обнаружить. По этой причине трубы с коллекторной разводкой можно без опаски монтировать скрытым методом.

В-четвертых, удобство в использовании. Если возникла проблема с сантехническим прибором и появилась течь, к примеру, у смесителя, не нужно залезать под мойку. Достаточно перекрыть ведущий к неисправному устройству запорный вентиль на коллекторе и дождаться прихода специалистов.

Сделать это сможет даже незнакомые с сантехническими тонкостями женщина или ребенок. При этом все остальное оборудование будет исправно работать.

Профессионалы рекомендуют использовать для установки в водопроводные системы коллекторы с запорными кранами. С их помощью при необходимости можно легко прекратить подачу воды на нуждающуюся в ремонте ветку или сантехнический прибор

Однако коллекторная разводка имеет и некоторые недостатки. Прежде всего, она обойдется владельцу в большую, чем последовательная схема, сумму. Связано это с тем, что потребуется проложить ветку к каждому потребителю. На это уйдет намного больше материала.

Кроме того, потребуется установка коллекторов и запорных кранов, если распределители ими не оборудованы. Да и сама схема будет намного сложнее, чем последовательная.

Какой выбрать материал?

Для прокладки водопровода можно выбрать различные трубы, но специалисты чаще всего рекомендуют практичные современные решения:

• Полипропилен. Такие детали справляются с давлением до 25 атмосфер, долговечны и не подвергаются коррозии. Полипропиленовые трубы подходят как для холодной, так и для горячей воды. Для соединения элементов используется диффузионная сварка, в результате получаются надежные неразъемные стыки.
• Металлопластик. Каждая деталь представляет собой двухслойную конструкцию, внутри которой находится пластик, а снаружи – металл. Изделия можно использовать для проведения холодного и горячего водопровода. Трубы хорошо сгибаются, что позволяет уменьшить число соединений. Для обустройства стыков применяются компрессионные или прижимные фитинги.

Для прокладки водопровода понадобятся трубы в комплекте с переходниками, тройниками, уголками, муфтами и запорной арматурой

Канализационная магистраль чаще всего выполняется из ПВХ труб. Поливинилхлорид отличается достаточной жесткостью, что дает возможность использовать его при монтаже стояков. Для соединения элементов используется раструбная конструкция с уплотнением.

Небольшой вес труб из ПВХ существенно облегчает их монтаж. Для прокладки канализации используются элементы двух основных размеров: диаметром 50 и 110 мм.

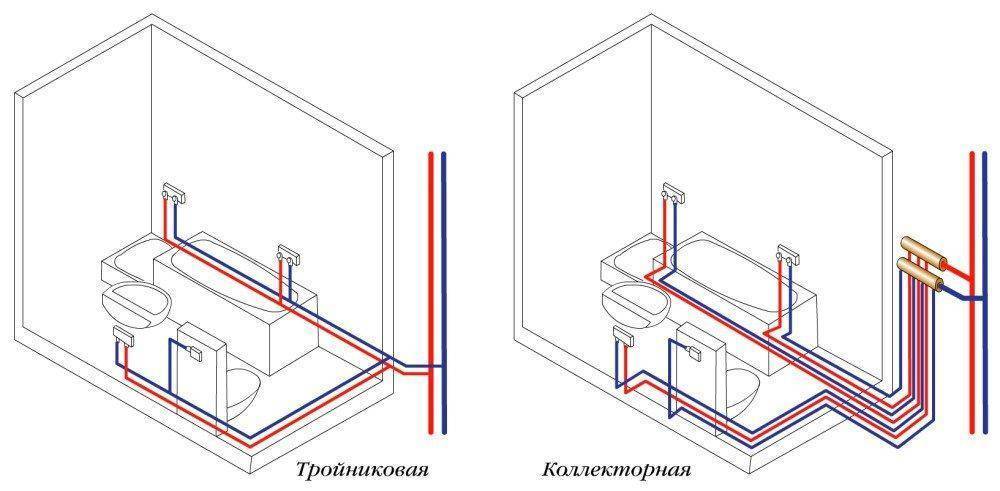

Виды разводки труб

Разводка труб бывает последовательной, коллекторной и комбинированной.

Разводка последовательного типа

Это последовательное подключение приборов и оборудования к одной водопроводной трубе с помощью тройников. Последовательная разводка водопровода в доме подходит для ванных и туалетов с небольшим количеством сантехники и бытовой техники. Ее вмуровывают в стену или прокладывают открытым способом по окончании отделки.

• Преимущества последовательной разводки труб — простота (справится человек без опыта), компактность (труба с тройниками занимает минимум места), экономичность (уходит минимум расходных материалов: труб, кранов, фитингов).
• Недостаток такой схемы подключения сантехники — неудовлетворительная работа при подключении нескольких точек из-за падения напора воды и большое количество соединений.

Коллекторный тип разводки труб

Способ предполагает выведение отдельной трубы для каждой точки потребления воды.

• Преимущество коллекторной разводки труб — возможность ремонта трубопровода без отключения всей системы, так как к каждому прибору относится своя подводящая пара. То есть, подачу воды можно регулировать кранами и полностью прекращать, если что-то вышло из строя.
• Недостаток коллекторной разводки — необходимость прятать большое количество труб, ведущих от коллектора. Еще такая разводка сложна для новичка: чтобы все проложить и подключить, придется постараться и выделить большое количество времени для работы. Если ни сил, ни навыков, ни свободного времени нет, лучше вызвать сантехника. А еще коллекторная разводка — это дорого: придется покупать большое количество труб.

Приборы качества воды

В данную группу приборов входят:

• специальное гидромагнитное устройство (ГМС);
• фильтр универсальный колбовый;
• стабилизатор давления — аквастоп.

ГМС – это специальное гидромагнитное устройство, преобразующее содержащиеся в воде посторонние мелкие примеси – взвесь откладывающуюся на фильтре, который очищается по определенным дням. Установка ГМС требует применения счетчика контрольного расхода воды, имеющего защиту от намагничивания.

В паре с ГМС используются фильтр колбовый выполненный в едином корпусе, разделенном на три части: секции: для накопления посторонних примесей, секции удаления хлоросодержащих веществ и третьей камеры, где осуществляется окончательная очистка водопроводной воды с увеличением показателя «мягкости».

Аквастоп – устройство, используемое для экстренного перекрытия подачи воды в случае перепада напора воды в системе водоснабжения.

Трубы для подключения ванны к канализации

По мнению специалистов:

• до того, как подсоединить ванну к канализации, следует купить специальный сифон, который снабжен приспособлениями, обеспечивающими герметичное присоединение сантехники непосредственно к сливу (прочитайте: «Какой сифон для ванны лучше выбрать – виды, особенности конструкции»);

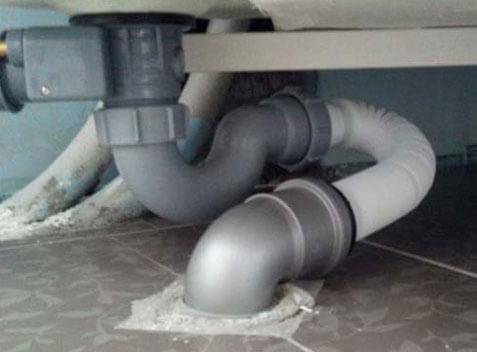

• монтаж канализации в ванной при помощи гофрированных труб (изображенных на фото) допускается только в крайнем случае, поскольку нельзя назвать такое соединение идеальным по ряду причин. Дело в том, что складки на трубах способствуют накоплению мусора и очистить их сложно, кроме этого, в процессе эксплуатации они способствуют повышению гидравлического сопротивления;
• подсоединение ванны к канализации считается правильным, когда выпуск сифона смонтирован выше канализационной трубы. Перепад высот должен способствовать быстрому и беспрепятственному отводу сточных вод. Нарушение правил, регламентирующих как подключить ванну к канализации, приведет к тому, что отработанная вода будет застаиваться и появится засор;
• систему отведения стоков необходимо периодически прочищать. Для обеспечения доступа к сифону приобретают ревизионный люк и помещают его на защитный экран.

Когда создается канализация в ванной комнате, трубы для подвода ее к сантехнике выбирают согласно следующим принципам:

• для монтажа системы следует отдавать предпочтение жестким трубам из пластика, даже если нужно будет использовать коленные элементы;
• если канализационная система в ванной комнате имеет сложную конструкцию и ее проблематично состыковать с выпуском сифона, применяют гофру.

Трубы, предназначенные для присоединения сифона к канализации, бывают из жесткого пластика или гладкого гибкого (диаметр изделий 40 миллиметров). Если канализация в ванной своими руками выполнена при помощи труб 50-миллиметрового диаметра, нужно будет использовать резиновый переходник 50/40 миллиметров. Если канализационная система в ванной комнате проложена из чугунных элементов, тогда потребуется установка переходника 73/40 миллиметров.

Как правильно начать?

Не стоит брать пример с тех, кто предпочитает делать все «на глазок». Начать следует с проекта будущей разводки. Это может показаться лишним и даже слишком сложным, но, тем не менее, такой проект необходим.

С его помощью можно точно определить оптимальное место для каждого сантехнического прибора, подобрать необходимые детали и элементы трубопроводов и определить их расход.

Начать выполнять проект рекомендуется со списка сантехнического оборудования, которое планируется разместить в санузле

Важно знать, что если в доме туалет и ванная комната разделены, нужно выполнять проект разводки для обоих помещений. Это объясняется тем, что их коммуникации связаны и не могут быть смонтированы обособлено. Определившись со списком сантехники, следует пометить, какие трубы нужно подвести к каждому из устройств

Определившись со списком сантехники, следует пометить, какие трубы нужно подвести к каждому из устройств.

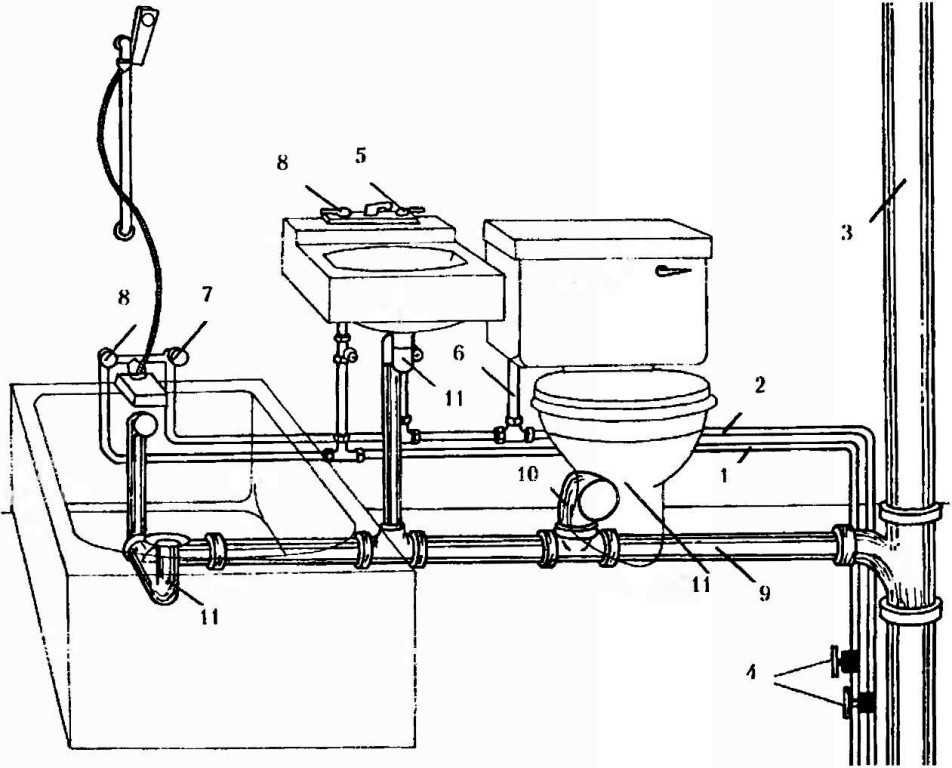

Ориентироваться можно на такую схему:

• Ванна любого типа или душевая кабинка. Подключается холодное, горячее водоснабжение, а так же канализация.
• Умывальник-раковина. Подводится канализация, горячий и холодный водопровод.
• Биде. Соединяется с трубопроводом горячего, холодного водоснабжения и с канализацией.
• Унитаз. Подключается холодная вода и канализационная магистраль.
• Стиральная машинка. Подводится канализация и холодное водоснабжение.

На следующем этапе нужно построить схему-основу будущего проекта. Для этого выполняются точные замеры помещения, по которым впоследствии строится схема. Ее желательно выполнять на миллиметровке в подходящем масштабе.

Все размеры должны быть точно соблюдены

Это важное условие выполнения грамотного проекта. Точно также измеряются все сантехнические приборы. Их размеры нужны для того, чтобы максимально точно «вписать» оборудование в помещение

Их размеры нужны для того, чтобы максимально точно «вписать» оборудование в помещение.

Если пока еще нет окончательного решения относительно места расположения сантехники, можно поступить следующим образом. На бумаге точно по произведенным замерам в соответствии с масштабами помещения выстраивают схематическое изображение каждого сантехнического прибора.

Лекало вырезают, и полученные фигуры располагать на полу, добиваясь оптимальной расстановки приборов.

При этом нужно учесть следующие требования. Первым от канализационного стояка традиционно устанавливается унитаз. Оптимально, чтобы его выпуск посредством фитинга соединялся со стояком. Большое расстояние от стояка, а тем более наличие в трубопроводе поворотов будет провоцировать засоры и не позволит оборудованию нормально работать.

Сантехнические приборы желательно располагать таким образом, чтобы стоки от них проливались через унитаз. Это станет очень хорошей профилактикой засоров.

Кроме унитаза максимально близко к канализационному стояку рекомендуется размещать ванну или душевую кабинку с низким сливом. Это необходимо для предотвращения возможных проблем с уклоном. Остальное сантехническое оборудование может быть размещено на любом удобном расстоянии.

Кроме того, желательно внимательно изучить техническую документацию на сантехническое оборудование на предмет его подключения. Если предполагается типовой вариант, который предусматривает одноуровневое расположение трубопровода и оси канализационного выпуска прибора, никаких проблем не возникнет.

Если же предполагается нетиповое подключение, следует подготовиться ко всем его особенностям.

Чаще всего вариации в подключении могут быть у унитазов. В зависимости от модели их слив может быть прямым или наклонным, а так же направляться в сторону пола или стены. Технология установки унитаза с косым выпуском имеет свои особенности.

Нетипичным может быть подключение душевых кабинок и ванн. Развязки их слива могут иметь разную конфигурацию. Все эти особенности необходимо учесть еще на этапе проектирования.

После того, как места установки сантехники фиксируются, начинается работа с размещением подходящих к ним трубопроводов. Масштаб схемы должен строго соблюдаться, только так удастся выполнить правильную разводку труб в ванной.

Важный нюанс. Занимаясь «расстановкой» сантехники и мебели, не нужно забывать о том, что все двери в помещении должны свободно открываться и к каждым устройством должно быть удобно пользоваться.

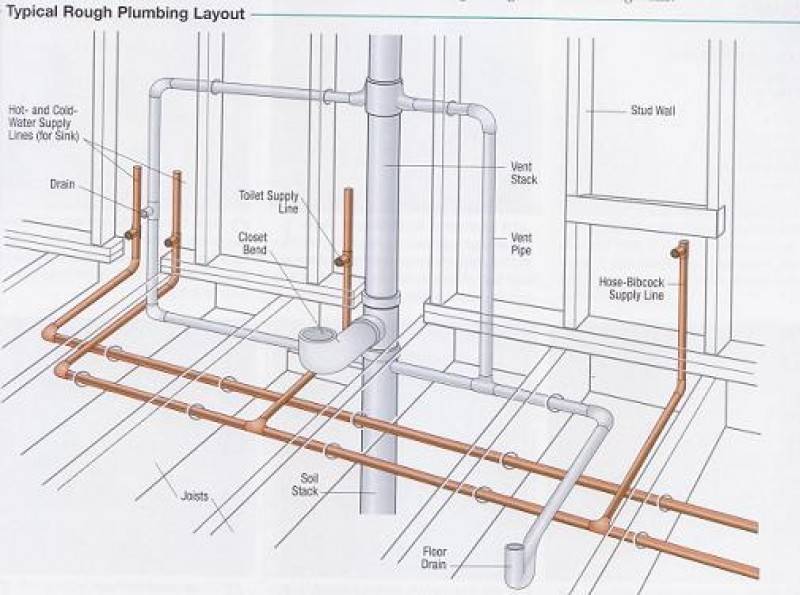

Этап второй: вычерчиваем схему трубной разводки

На втором этапе вам нужно определиться с тем, где конкретно будут стоять сантехнические приборы. Для этого можно занести их в помещение ванной комнаты, попробовать поместить на разные места и определившись с идеальным вариантом расположения приборов, отметить выбранное место прямо на полу. Затем сантехнику можно вынести, чтобы она не мешала.

Теперь берите чистый лист бумаги и рисуйте на нем трубную разводку. При создании схемы, придерживайтесь следующих рекомендаций:

Рисуйте разводку так, чтобы трубы не пересекались.
Водопровод и канализацию нужно стараться расположить предельно близко друг к другу

При таком расположении вам будет легче закрыть коммуникационные соединения коробом.
Важно предусмотреть возможность легкого доступа к соединениям труб и гибких шлангов после монтажа сантехники.. Не рисуйте слишком сложных схем

Старайтесь изобразить разводку простую и легкую в монтаже:

Не рисуйте слишком сложных схем. Старайтесь изобразить разводку простую и легкую в монтаже:

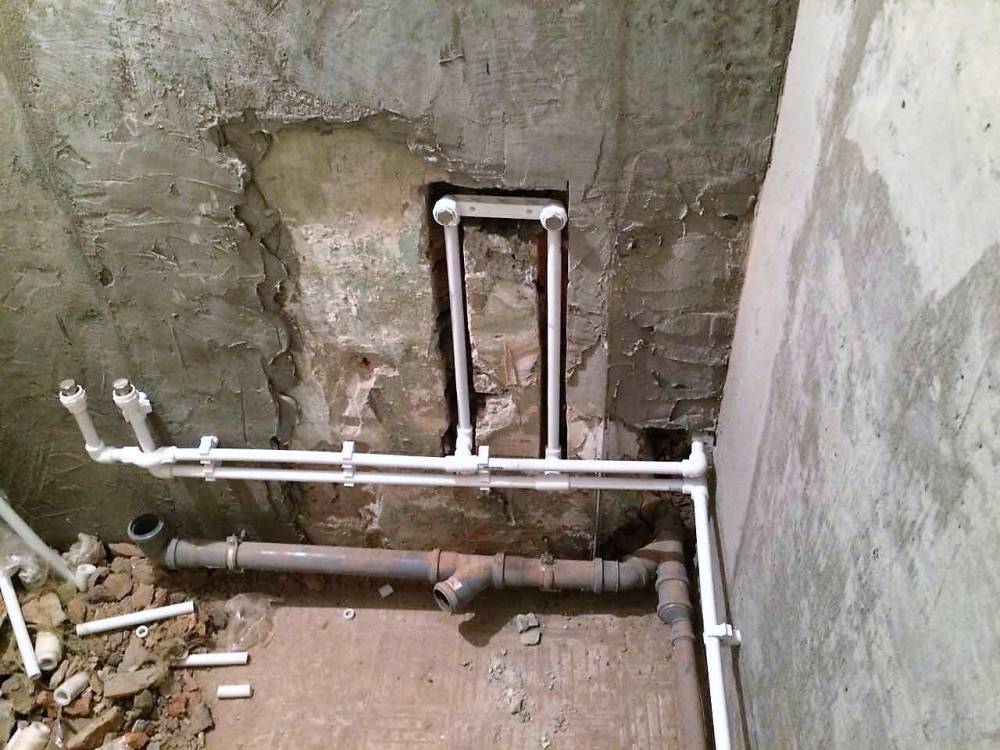

1. Основные трубные конструкции должны идти понизу, над полом.
2. От основных труб через тройники делаются водопроводные отводы, идущие перпендикулярно вверх.
3. Отводы канализации не имеют вертикальной части и обустраиваются через тройник и гибкие шланги.

Подключение водопровода

паяльник для полипропиленовых труб

Приобретать для использования, только чтобы провести трубопровод в санузле, не целесообразно, поэтому его можно арендовать на несколько дней (обычно такой услугой можно воспользоваться в тех магазинах, которые торгуют сантехническими товарами).

Использовать его хоть и не тяжело, но не стоит забывать, что во время работы он очень сильно нагревается. Поэтому перед первым использованием стоит прочитать инструкцию, которая к нему прилагается.

Для соединения труб или для того, чтобы их повернуть, будут нужны специальные ПВХ-фитинги, которые также продаются в магазинах, где и прочая сантехника и инструменты.

Размер нужно подбирать соответственно диаметру используемых труб. Так как они имеют маленькую цену, желательно брать с небольшим запасом, чтобы в случае неровной пайки полипропиленовых труб, можно было сразу провести замену.

Будьте внимательны: соединения, которые будут сделаны с использованием «паяльника», переделать уже не получится.

Чтобы грамотно закончить разводку пластиковых труб в квартире, понадобиться к каждой трубе присоединить «американку».

Она представляет собой фитинг, к которому с одной стороны припаивают конец от пластиковых коммуникаций, а с другой находится резьба, через которую и подключается гибкий шланг или металлическая труба.

Провести такую процедуру в новостройке или более старом доме можно несколькими способами:

1. Начинать подключение с одного конца помещения, постепенно подключать все сантехнические приборы.
2. Проводить припайку труб, начиная от стояка до каждого прибора.

Вспомогательные элементы для подключения к канализации

Схема, как подключить ванну к канализации, нуждается в сифоне и еще некоторых дополнительных деталях. Необходимо запастись:

• канализационной трубой, поворотом (по необходимости);
• пластиковой жесткой трубой для развода из ванны в канализацию. Если места недостаточно, заменить на гофрированную. Стандартный размер диаметра канализационной трубы – 40 мм;
• переходник для пластика гибкий;
• понадобится гофрированная муфта из резины 50х40 мм, чтобы соединить трубы из пластика, если диаметр трубы канализации отличается от диаметра трубы слива чаши ванны;
• в квартире, где стояк из чугуна нужен переходник 73х40 мм, также из чугуна;
• лента ФУМ;
• для смазывания резиновых прокладок используется силикон;
• влагоустойчивый герметик;
• прокладки в наборе;
• острый строительный нож.
