Выбор способа и вида разводки
Правильно выполненная разводка труб в ванной
Выбирая схему разводки труб в ванной комнате, следует понимать, что в любой ситуации она состоит из центрального трубопровода, от которого отходят ветки для подключения точек водораздачи и оборудования. При этом надо учитывать, что часто требуется присоединение к трём магистралям – трубопроводам холодной и горячей воды, а также к системе канализации.
Несмотря на различное назначение, как правило, все системы проходят рядом друг с другом, хоть нередко берут своё начало в разных местах. Так, в квартирах с централизованным горячим и холодным водоснабжением, они подключаются к стоякам. Если же источником горячей воды выступает автономный водонагреватель, то в центре системы горячего водоснабжения оказывается именно он. В остальном разницы между разводкой труб в этих двух случаях практически нет.
Способы монтажа: преимущества и недостатки
Скрытая разводка труб в ванной предполагает штробирование или размещение трубопроводов в нишах
Монтаж любого трубопровода возможен двумя способами – открытым и закрытым (скрытая прокладка). С точки зрения простоты, надёжности и удобства обслуживания, открытый монтаж предпочтительней. Судите сами – в этом случае трубопровод виден как на ладони, поэтому малейшая протечка или неисправность будет замечена без промедления. Вместе с тем можно отметить и недостаток этого метода при эксплуатации водопровода в холодное время года. Большая разница в температурах воды и воздуха способствует образованию конденсата.
Совсем другая ситуация возникает при скрытом монтаже. Во-первых, этот метод более трудоёмок, так как предполагает укладку труб в ниши. При этом должны выполняться такие условия:
- Штробирование несущих стен запрещено СНиПом.
- Стыки труб, проходящих внутри стены, не допускаются.
- Соединение труб, подключение к ним запорной арматуры и других элементов коммуникационных систем разрешается только в доступных местах.
- Трубы, проходящие внутри стен, обязательно должны защищаться гофрорукавами или металлическими пеналами.
Несмотря на всю сложность закрытых систем, современный ремонт предполагает именно скрытый монтаж. Можно сказать, что надёжность и простота отданы на откуп дизайну, стилю и эстетике.
Виды разводки
Специалисты-сантехники различают три вида разводки трубопроводов:
- с проходными розетками;
- последовательная разводка;
- коллекторная разводка.
Монтаж трубопроводов с проходными розетками практически не используется ввиду высокой сложности и повышенного расхода материалов. Остальные два способа имеют как преимущества, так и недостатки.

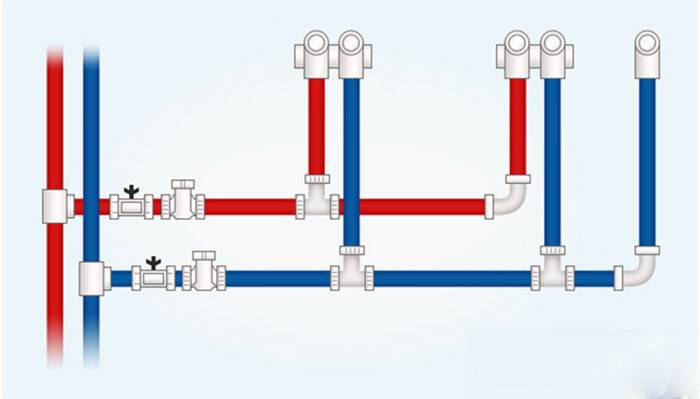

Последовательная разводка
Простой и незамысловатый способ монтажа напорных трубопроводов. Представляет собой центральную магистраль с линиями, отходящими к потребителям. Наряду с его главными достоинствами – простотой и экономичностью, последовательная разводка имеет и большой недостаток. Дело в том, что при таком подключении напор воды при одновременном включении нескольких водоразборных точек будет снижаться по мере удаления от стояка или водонагревателя. К тому же при необходимости ремонта или обслуживания одного прибора, потребуется полностью перекрывать подачу воды, если только не установить отдельные шаровые краны на каждую ветку в отдельности.

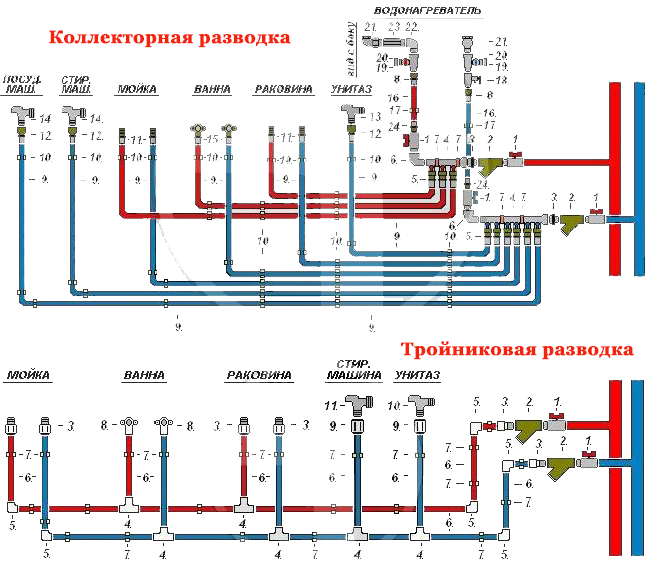

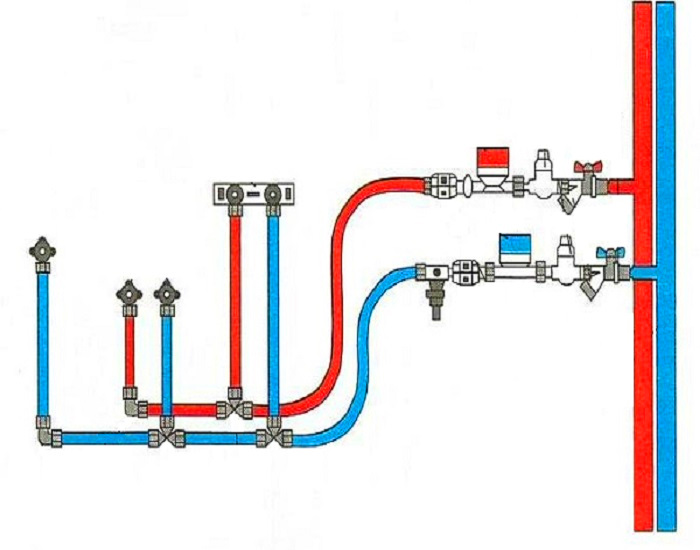

Последовательная (тройниковая) разводка труб
Коллекторная разводка
Такой вариант заключается в подведении отдельного трубопровода от распределительного коллектора к каждому потребителю. В этом случае, независимо от количества одновременно включённых устройств, давление будет распределяться равномерно. К тому же, перекрыть любую ветку для ремонта не составит труда, – достаточно закрыть соответствующий вентиль коллектора. К сожалению, этот метод не лишён недостатков. Главный из них – повышенный расход материалов для монтажа, вследствие чего стоимость системы увеличивается в несколько раз по сравнению с последовательным подключением.

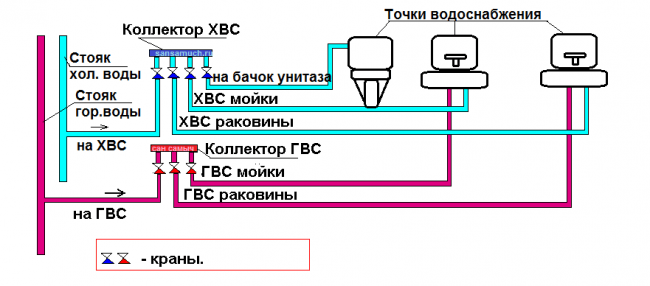

Параллельная (коллекторная) разводка труб в ванной
Способы монтажа водопроводных труб
И видимые трубы никак не украшают ее. Поэтому разработаны технологии, позволяющие спрятать разводку труб в пол или стены. Там же, где такой необходимости нет, применяется открытый метод укладки. Каждый из способов имеет ряд характерных особенностей.
Открытая прокладка
Главное преимущество заключено в том, что имеется постоянный доступ ко всем элементам системы. Такую разводку труб в ванной комнате или туалете легко обслуживать, и можно ремонтировать, не повреждая отделку. Монтаж можно сделать собственными силами, так как процедура менее трудоемкая, и требует применения меньшего количества специализированных приспособлений.
Недостатком принято считать опасность повредить трубопровод. Но это относится только к пластиковым элементам. Металлические и металлопластиковые трубы имеют достаточную прочность, чтобы устоять и остаться целыми при механическом воздействии. Страдает также эстетичность помещения. Также мешает шум воды, жужжание счетчика и т.д.
Чтобы устранить все недостатки мастера монтируют короб, который отделывают в стиле комнаты. Имеется в виду стационарный каркас из металлического уголка, прикрепленный к стенам, потолку и полу. Зашивать нужно не полностью. Оставляют люк с дверцей, который нужен, чтобы можно было добраться к кранам, манометрам, счетчику и т.д.
Главное, чтобы стремление сделать помещение красивым не было сильнее здравого смысла.
Некоторые типы труб нельзя прятать. Железные трубы окисляются, ржавеют, гниют. А если их зашить в короб, конденсат на холодном трубопроводе станет причиной появления очагов коррозии. Выход — это разборный короб, который можно периодически демонтировать, и проводить ревизию и профилактику.
Скрытая укладка инженерных коммуникаций
Суть метода в том, что трасса водопровода укладывается в специально прорезанные ниши. Те, кто пожелает смонтировать разводку именно таким способом, должен учитывать следующие факторы:
- Штробить перекрытия запрещено. Пустотные плиты армированные, и именно арматура придает им прочность. Выход – трубы в стяжке на полу.
- Цементно-песчаный раствор весит много, а перегружать перекрытия небезопасно. Это может привести к тому, что оно просто лопнет.
- Резать несущие стены также не рекомендуется. Нарушая целостность каркаса здания, мастер ставит под угрозу его существование. Возможно обрушение.
- Штробить можно кирпичные стены и дома из блоков. Пустотные панели должны всегда оставаться целыми. Это касается бетона и арматуры.
Чтобы не наделать глупостей, лучше обратиться к специалистам. А еще лучше изготовить проект перепланировки, и получить официальное разрешение на выполнение работ.
Несомненный плюс этого метода – отсутствие видимых труб, приятный интерьер. Минус – невозможность вести контроль состояния водопровода. Состояние трубопровода всегда будет тайной, а поломка неприятным сюрпризом. Более того, вмуровывать можно не любые трубы. Нужно выбрать те, которые имеют малый коэффициент термической деформации.
Замуровывать обслуживаемые соединения нельзя.
Если трубы пластиковые, и участки приварены друг к другу – отлично. Главное, чтоб прочность такого трубопровода была достаточной для того, чтобы выдержать нагрузку.
Специалисты рекомендуют придерживаться ГОСТов, которые требуют, чтоб фитинги, муфты и другие соединения были открытыми, так как в большинстве случаев протечь появляется именно здесь.
2 Как найти нужные трубы – сталь, нержавейка или полипропилен?
Важным этапом устройства системы водоснабжения является выбор труб. Для водопровода они могут быть металлическими или из различных полимерных материалов. Изделия отличаются своими характеристиками и стоимостью, что влияет на их выбор. Один из старых вариантов – стальные оцинкованные трубы. Основные их качества: прочность и устойчивость к механическим воздействиям. Срок службы превышает 25 лет. Недостатки изделий из металла – неустойчивость к коррозийным процессам, появление наростов внутри труб, что затрудняет движение воды и снижает ее качество. Кроме того, при монтировании возникают трудности из-за необходимости нарезки резьбы и скручивания друг с другом. Эта работа требует большой точности, соблюдения размеров до миллиметра.
Трубы из нержавейки не боятся коррозии. Срок их службы превышает 50 лет. Плюсом является высокая скорость сборки, хорошая ремонтоспособность. Недостаток – высокая стоимость изделий и фитингов. Чаще всего их используют в качестве полотенцесушителей. Универсальный вариант трубопровода – медные трубы. Они не боятся коррозии, ультрафиолета, прочные, гладкие, способны выдерживать высокое давление, не боятся примесей. У них самый продолжительный срок службы – до 70 лет. Но и стоимость у медных аналогов самая высокая.
Трубы из нержавейки не боятся коррозии
Самая низкая стоимость у металлопластиковых труб, цена фитингов – в средней ценовой категории. Срок службы составляет 20-30 лет. Металлопластик легко гнется, монтируется, не ржавеет, на стенках не скапливаются отложения. Недостатки: места с фитингами нельзя сгибать, они не переносят высоких температур. Все большей популярностью пользуются полипропиленовые трубы, благодаря следующим преимуществам:
- доступной стоимости;
- возможности скрыть в стене, так как не требуют регулярной проверки;
- высокой прочности;
- универсальности;
- долговечности – эксплуатационный срок превышает 50 лет.
При монтировании потребуется специальный сварочный аппарат, с помощью которого свариваются отдельные части водопровода. Для подводки горячей воды используются армированные трубы (стекловолокно или алюминий).
Основные этапы процесса разводки
Водопровод в ванной комнате своими руками
Для того чтобы понять как сделать водопровод в ванной самостоятельно, необходимо весь процесс разбить на несколько последовательных этапов, от выполнения и соблюдения последовательности которых зависит качество разводки и срок её эксплуатации. Всю работу можно условно разбить на пять основных подкатегорий:
- демонтаж старой сантехники;
- подготовка помещения под разводку;
- монтаж вводной группы;
- разводка труб в помещении;
- подключение потребителей.
Демонтаж старой сантехники
Демонтаж старой сантехники
Процедура демонтажа старой проводки не требует специальных навыков, если трубы уже не подлежат ремонту и вы планируете их выкинуть на свалку. Замена водопровода в ванной начинается с перекрытия главного клапана и осушения всей системы. Затем необходимо отключить старую разводку от стояка, обычно это делается сразу после главного клапана. Это нужно сделать обязательно, поскольку в процессе демонтажа можно случайно повредить трубу главного стояка. После того как напряжение с внутренней разводки снято, можно демонтировать старые трубы.
Подготовка помещения под разводку
Подготовка помещения к укладке проводки
Если вы планируете закрыть водопроводные трубы в ванной за облицовкой, то для их укладки необходимо в стене проделать специальные канавки (штробы), в которые будет уложена новая проводка. При скрытой укладке, предварительно должна быть составлена схема водопровода в ванной, в которой указаны чёткие размеры помещения и местоположение сантехнических приборов.
При установке скрытой системы, производится разводка водопровода в ванной полипропиленом, так как соединение этих труб методом горячей пайки считается самым надёжным. Если используются металлические трубы, то желательно прокладывать систему таким образом, чтоб можно было обеспечить свободный доступ ко всем участкам магистрали для ремонта или технического обслуживания. Согласитесь, что отремонтировать водопроводную трубу под ванной будет крайне сложно без демонтажа самой ванной.
Монтаж вводной группы
Установка вводной группы перед прокладкой труб
Под понятием «вводная группа» понимается комплекс дополнительных устройств, которые обеспечивают нормальное функционирование всей системы. К таким устройствам относят:
- счетчики;
- фильтры грубой или тонкой очистки;
- манометры;
- отстойники;
- стабилизаторы давления;
- аварийные клапаны.
Монтаж водопровода в ванной комнате начинается с установки этих приборов сразу после главного клапана, только после этого начинают разводку внутренних коммуникаций к потребителям.
Разводка труб в помещении

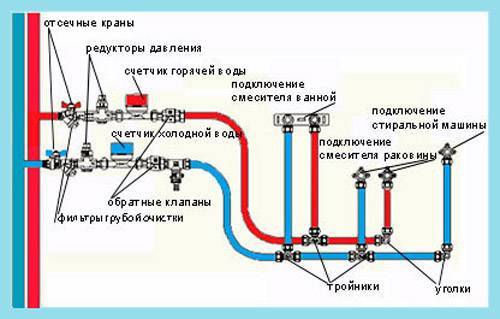

Разводка труб к потребителям и укладка
Начинается установка водопровода в ванной с любой стороны, от потребителей к вводной группе или наоборот. Если часть системы устанавливается под стяжку на полу, то в этом случае начинают разводку от потребителя к стояку. Перед тем как начинать монтаж водопроводных труб в ванной, необходимо предусмотреть наличие отсекающих кранов для каждого потребителя. Это делается для того, чтоб в случае неисправности сливного бачка или стиральной машины, не отключать всю систему, а только её отдельную часть.
После того как разводка установлена на свои места, закреплена и задекорирована отделочными материалами производится подключение ванны к водопроводу и других потребителей.
Монтаж по коллекторной схеме

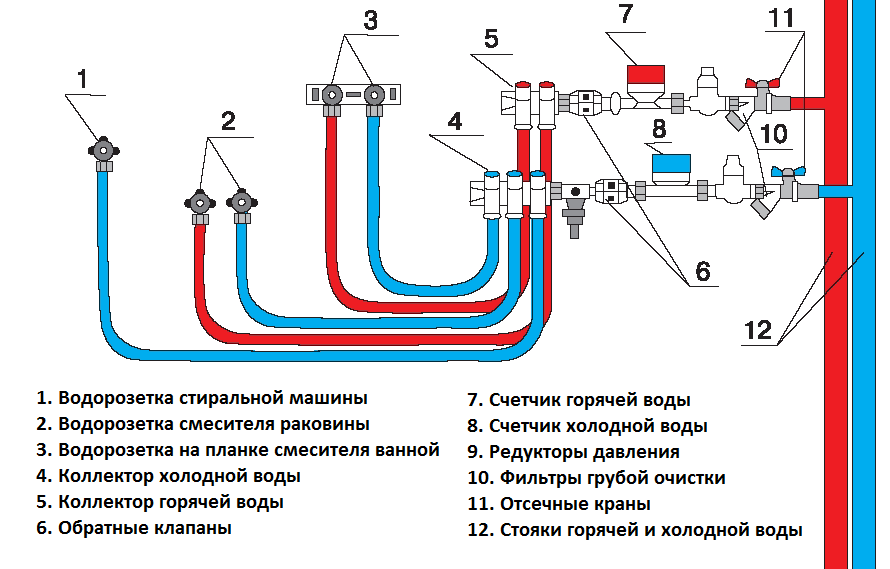

Принцип организации коллекторных систем
Коллекторная разводка водопровода в квартире своими руками выполняется по следующему принципу – центральная ветка не имеет отводов, а соединяется с коллектором, к которому, в свою очередь подсоединяются линии подачи для каждого прибора. При монтаже отопительных систем коллекторы устанавливаются в специальных шкафах (при реализации схемы для домов в несколько этажей коллекторы устанавливаются на каждом этаже).
Аналогичным образом монтируются системы холодного и горячего водоснабжения. В квартирах коллекторы водоснабжения удобно устанавливать за смывным бачком в туалете. Коллекторный принцип подачи воды или теплоносителя также называют лучевым, и он имеет свои особенности для систем водоснабжения и отопления. Эти нюансы заслуживают пристального внимания.

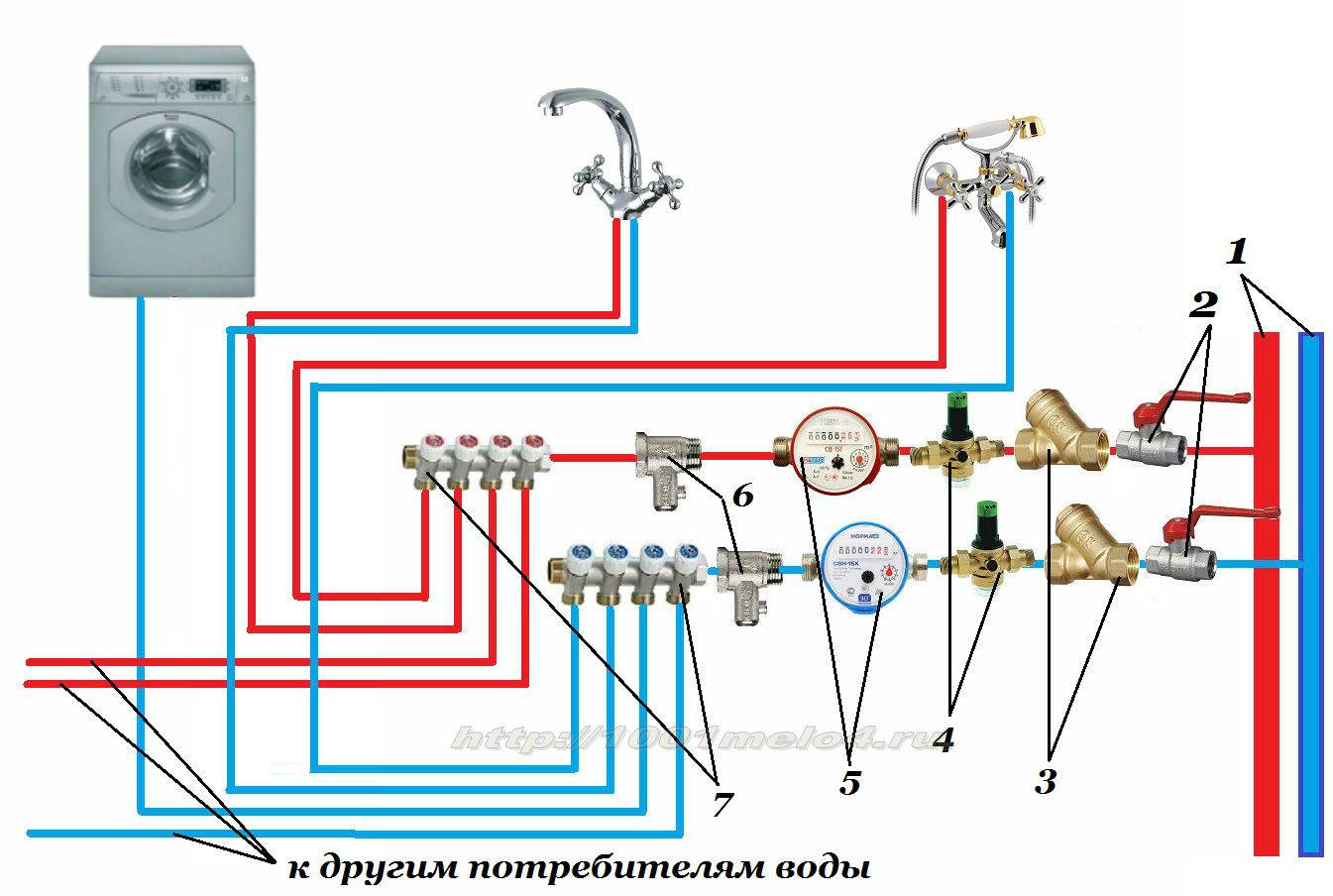

Схема устройства коллекторного шкафа
Монтаж коллекторного водоснабжения
Место соединения коллектора с центральной трубой оснащается шаровым краном для возможности общего отключения водоснабжения. Вентиль дополняется фильтром предварительной (грубой) очистки, задерживающим крупные нерастворимые включения, способные повредить остальное оборудование.
Если следовать по ходу течения воды, после фильтра грубой очистки должен находиться прибор учета расхода жидкости (счетчик), а после него – еще один фильтр, удаляющий менее крупные (по сравнению с первым) включения.
Следующий элемент грамотно спроектированной системы разводки труб водоснабжения в квартире – обратный клапан, который предотвращает обратный ход жидкости из коллектора в центральную трубу при снижении давления подачи воды.
Только после перечисленного выше оборудования осуществляется соединение с коллектором. Каждый отвод коллектора снабжается собственным краном для отключения водоснабжения ветки.

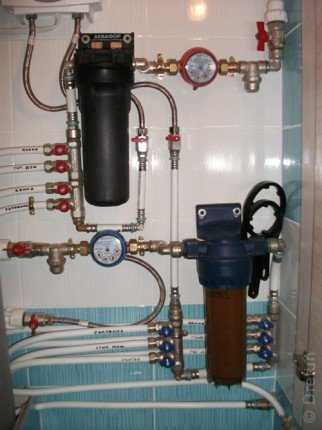

На фото пример разводки воды в квартире коллекторного типа
При выборе и установке коллектора одним из определяющих факторов является количество точек водопотребления. Оно должно соответствовать количеству отводов, а для возможности подключения в дальнейшем дополнительного сантехнического оборудования следует выбирать коллекторы с большим количеством отводов. Те из них, которые до определенного момента не задействуются в системе, снабжаются заглушками.
Если в дом или квартиру заходят центральные ветки и холодного, и горячего водоснабжения, монтаж разводки водоснабжения в квартире коллекторного типа в обоих случаях идентичен. Если имеется только центральное холодное водоснабжение, один из отводов коллектора ХВС направляет жидкость на водонагревательный прибор, откуда нагретая вода поступает в отдельный коллектор – для разводки горячего водоснабжения.
Проект лучевого водоснабжения должен учитывать не только количество точек водопотребления, но и расстояние от коллектора до каждого из них. Оптимальной точкой установки коллектора является место, наиболее близкое к максимальному количеству точек потребления, чтобы расстояния были примерно одинаковыми, а для отводов не требовалось слишком много труб.
Коллекторное отопление
Коллекторная схема отопления реализуется следующим образом:
- Подающий штуцер котла соединяется с напорным трубопроводом, который подает теплоноситель к коллектору №1.
- Отводы первого коллектора соединяются с верхними штуцерами радиаторов, установленных в доме.
- Рядом с коллектором №1 монтируют второй коллектор, отводы которого соединяются с нижними радиаторными разъемами.
- Коллектор №2 подключают к нагнетательному насосу, а его, в свою очередь, — к принимающему штуцеру котла.
- В самом высоком месте схемы в нее врезается расширитель, соответствующий схеме отопления (открытая или закрытая).
На схеме коллекторная разводка отопления
При наличии центрального водоснабжения и отопления схема коллекторной разводки отопительных приборов реализуется аналогично, за исключением отсутствия в ней котла, расширителя и насоса.
Коллекторная схема
Используется чаще, поскольку количество небольших офисов и квартир-студий, однокомнатных в процентном соотношении к прочим видам жилых и нежилых помещений ничтожно мало.
Коллектор водоснабжения
Получила свое название из-за распределителя – коллектора. Представляет собой соединительный элемент, из которого выходят несколько линий. Именно он разводит общий поток по отдельным трубам. Больше применяется в загородном доме, в крупных коммерческих объектах, в элитном жилье, в новостройке.
Благодаря коллекторам вода равномерно распределяется по всем линиям и обеспечивается одинаковое давление в системе.
Схема подразумевает выбор оптимального месторасположения коллектора, учитывая удобство для использования. В коллекторах есть (но не во всех) краны перекрытия, они блокируют воду на определенных линиях трубопровода в системе. К ним должен быть свободный доступ.
Коллекторная схема имеет вариации. Но традиционное её исполнение выглядит так: две линии, одна из которых подает горячую воду, другая холодную. В неё входит:
- шаровые краны;
- аварийный шаровой кран на ГВС и такой же на ХВС;
- фильтры тонкой и грубой очистки;
- счетчик;
- редуктор давления;
- и, конечно, сам коллектор.
Преимуществ коллекторной разводки масса:
- надежность;
- возможность проводить работы, профилактику, отключив одну из линий без ущерба для других;
- равномерный напор;
- возможность установить (заранее продумать) индивидуальную фильтрующую систему.
Укладываем трубы без ошибок
Разработав схему разводки и подготовив материалы, можно приступать к сборке всей системы. Рассмотрим особенности монтажа водопровода и канализации.
Монтаж водопроводной системы
Выполнять своими руками разводку водопроводных труб в ванной мы начинаем с установки контрольного вентиля, который должен находиться вблизи от общего стояка. Таким образом в случае возникновения аварийной ситуации или при ремонте можно будет перекрыть подачу воды в квартиру.
Около запорной арматуры ставим фильтр грубой очистки, затем – прибор учета воды. Если есть желание, после счетчика можно установить дополнительный фильтр так называемой тонкой очистки.
Если водопровод монтируется в частном доме, стоит поставить редуктор, который должен быть оснащен манометром.
Устройство позволит контролировать и при необходимости регулировать уровень давления воды в системе, в норме он не должен превышать 6 атмосфер. Следующий узел, который монтируется для водопровода, это коллектор. Понятно, что оборудование устанавливается только в том случае, если оборудуется разводка коллекторного типа.
После чего трубы прокладываются ко всем сантехническим приборам. Для подключения оборудования к водопроводу проще всего использовать гибкие шланги-подводки.
Особенности прокладки труб к полотенцесушителю
Если в ванной комнате присутствует полотенцесушитель, он может быть подключен либо к магистрали горячего водоснабжения, либо к отоплению. Специалисты рекомендуют первый вариант, поскольку иначе оборудование сможет полноценно работать только в отопительный сезон.
Кроме того, врезка в трубу отопления связана с определенными ограничениями. Ее проведение возможно только в летний период. Оптимальное решение – подключение к горячему трубопроводу.
При его выполнении нужно учесть, что между полотенцесушителем и магистралью следует установить специальную перемычку или байпас.
Элемент будет соединять обратную и прямую трубы, а перед змеевиком и сразу после него стоит поставить запорные шаровые краны.
Таким образом при необходимости полотенцесушиетль можно будет отключать от общей системы для ремонта, замены или для сохранения в нем тепла
Обратите внимание на то, что в процессе монтажа прибора нужно точно выдержать минимальный отступ от стенки
Для устройств с диаметром трубы выше 25 мм оно равняется 50 мм, а для радиаторов сечением до 23 мм – 35 мм
Кроме того, особое внимание следует обратить на межосевое расстояние патрубков, предназначенных для подключения оборудования. Оно должно быть точно выверено, иначе подсоединить полотенцесушитель будет невозможно
Укладываем канализационную магистраль
Канализационные трубы укладываются под уклоном, который составляет 0,03 для элементов сечением 40-50 мм и 0,02 при диаметре от 85 и до 100 мм. Монтаж начинаем от наиболее удаленной от стояка точки. Отсюда начинаем выводить уклон трубопровода, около 2 см на каждый погонный метр.
С большим уклоном скорость стоков будет слишком высокой, с меньшим – низкой. В любом случае это приведет к оседанию крупных частиц загрязнений на стенках трубы, что гарантирует регулярное появление засоров. Элементы соединяются при помощи специальных раструбов, которые должны быть направлены в сторону стояка.
Внутри раструба должно находиться уплотнительное кольцо, препятствующее подтеканию стоков. При монтаже оно создает некоторое сопротивление, поэтому специалисты советуют смазывать внутреннюю поверхность раструба хозяйственным мылом или силиконом.
Гладкие концы деталей обрезаем под прямым углом и зачищаем от фаски. Не забываем, что канализационная разводка должна быть предельно простой. Сантехнические приборы следует подключать последовательно, избегая «перекрестков».
Иначе при одновременном сливе из двух устройств может произойти «затор».
Важный момент: обеспечение возможности прочистки канализации. Если сантехническое оборудование находится на довольно большом расстоянии, есть смысл установить дополнительный тройник с крышкой на верхнем отверстии. Через него впоследствии можно будет при необходимости чистить канализацию.
После того, как все сантехнические приборы будут подключены к канализационному трубопроводу, можно считать работы завершенными. Разводка труб в ванной – вполне посильная для домашних мастеров задача. Чтобы выполнить все работы качественно и правильно понадобится четкое соблюдение всех пунктов инструкции, аккуратность и терпение.
Только тогда результат порадует безупречной многолетней службой!
Как правильно составить схему
При правильно скомпонованной разводке вода распределяется между краном, душем, бачком унитаза, биде, стиральной машиной и т.д. При этом каждый прибор получает достаточное количество жидкости. Разводка воды должна быть изображена на чертеже. Там же указывается типы соединений, методы прокладки, особенности монтажа и прочее.
Перед составлением схемы разводки нужно определиться с материалами из которых будут состоять трубы:
- Пластик;
- Металлопластик;
- Медь;
- Сталь.
При самостоятельной разработке схемы водоснабжения квартиры приходится отталкиваться от общепринятых норм и правил. Лучше, когда за дело берутся специалисты. В этом случае помимо графического отображения документ содержит важную информацию:
- перечень, маркировку и количество всех бытовых сантехнических средств;
- сведения о материалах труб, диаметре, длине;
- целевого назначения трубопровода и направление движения потока;
- список необходимых запорно-регулирующих устройств;
- расположение защитных и измерительных приборов.
Но это не означает, что качество и информативность схемы водопровода квартиры, разработанной собственными руками, будет ниже. Все зависит от внимательности и аккуратности.
Что сантехники называют точкой
Сантехники используют термин «точка», когда обозначают подвод к сантехническому прибору или отвод. Составляя смету, в ней должно быть конкретно расписано, сколько денег будет стоить подключение каждой точки.
Нужно понимать, что подключить душ с гидромассажем или джакузи намного сложнее, чем обычную раковину или унитаз. «Точка» может быть двойной, если для ее функционирования необходимо подвести холодную и горячую воду.
Работники отвечают за прокладку труб, подключение и запуск системы. Благоустройство в стандартный комплекс услуг не входит. Цена прокладки трубопровода также зависит от сложности работ.
