Как подобрать сечение провода для соединения автоматов в щитке

Назначение боксов для автоматов

Пластиковые и металлические ящики выполняют ту же функцию, что и распределительные щиты – организуют работу электрооборудования, служат для электромонтажа защитных устройств. В специальной литературе можно встретить и другие наименования: бокс, коробка, щиток, панель.

Основную «начинку» для заполнения бокса составляют электроавтоматы, однако по соседству с ними могут располагаться и другие защитные устройства – УЗО и дифавтоматы.

В продаже нет изделий с предустановленным оборудованием. Низковольтные боксы продаются пустыми, а автоматические устройства защиты подбираются с учетом особенностей сети и устанавливаются согласно выбранной схеме

Большие ящики вмещают в себя индикаторы, рубильники, таймеры, дифференциальные реле. Но для оснащения сети частного дома или одной квартиры установка дополнительного оборудования необязательна.

Если кроме защитного оборудования внутри коробки устанавливается прибор учета электроэнергии, то щиток переходит из разряда распределительных в категорию учетно-распределительных

Боксы монтируют в квартирах, на этажных площадках, а также на улице, если необходимо подключение к электромагистрали частного дома. Они разнообразны по конструкции, сборке и выполняемым функциям.

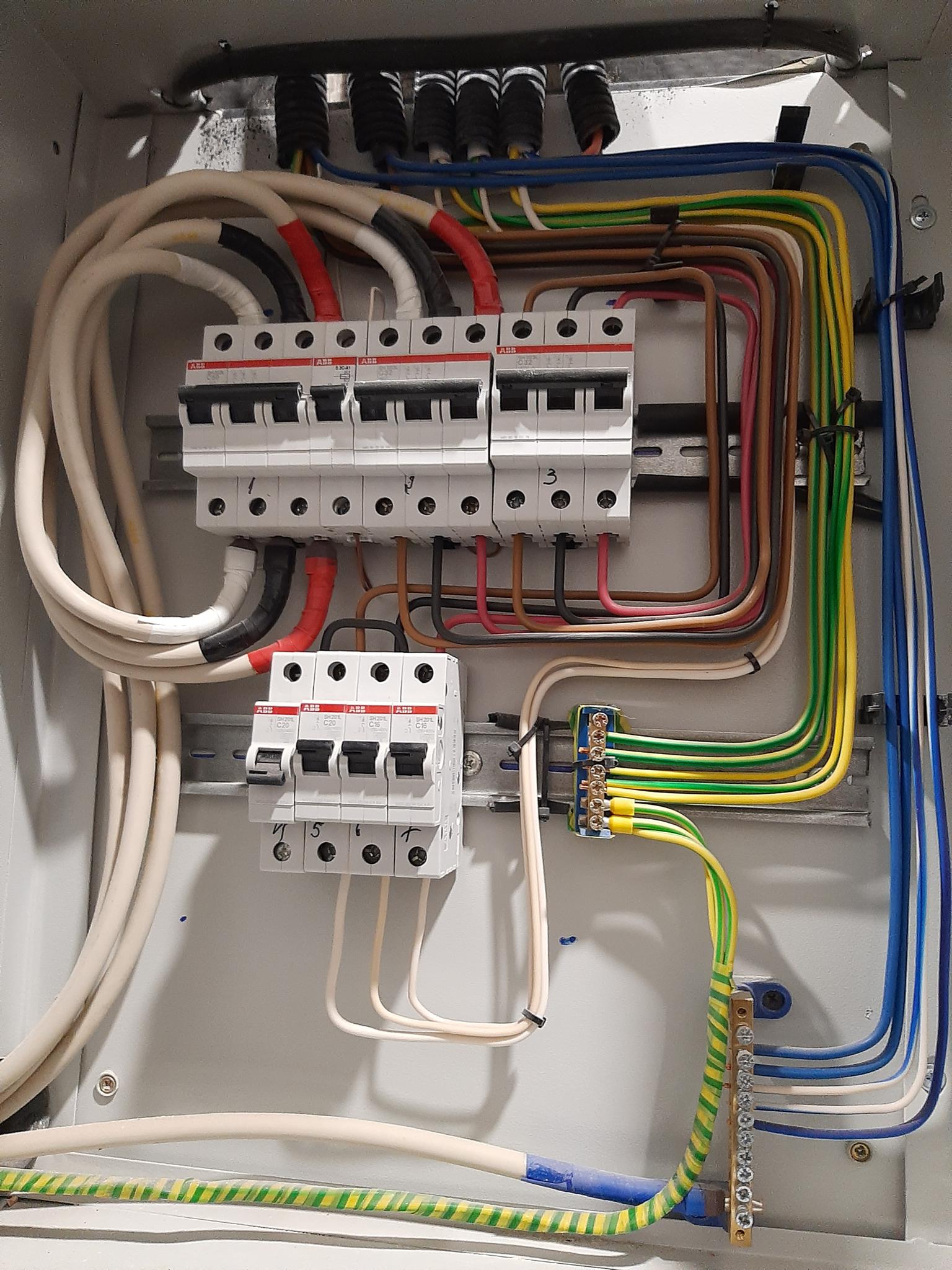

Особенности применения жил при монтаже электрощита

Особо необходимо заострить внимание на обязательном соблюдении цветовой маркировки жил при сборке распределительного щитка. Это необходимо для того, чтобы в будущем не тратить много времени при производстве ревизий или ремонтов

Также эта работа может производиться другим монтажником, что может привести (при нарушении цветовой маркировки) к поражению мастера электрическим током. На сегодняшний день в России принята европейская система цветовой маркировки, а именно:

• нулевая жила – синий;
• заземляющий провод – жёлто-зелёный;
• фаза – любой другой цвет.

Для фазного провода принято большее количество цветов по причине того, что их может быть три. При этом производитель может «играть» оттенками жил в любой интерпретации. Единственное, что для него обязательно – это наличие синего (иногда бело-синего) и жёлто-зелёного проводов.

Что касается обжимки гибких жил, то здесь применяются различные варианты наконечников, в зависимости от контакта. При сборке электрощита наиболее распространён НШВИ. При этом необходимо отметить, что обжимка контактов при помощи плоскогубцев не допускается – подобным образом плотного соединения достигнуть не удастся. Для выполнения подобной работы используются специальные обжимные клещи, называемые кримпером. Пользоваться таким инструментом довольно просто, а потому никаких особых знаний и опыта это не потребует

Единственное, на что стоит обратить внимание – недопустимость торчащих наружу оголённых частей (при подключении фазных жил). По этой причине иногда приходится обрубать часть обжатого наконечника

Монтаж шины на автоматы

После установки автоматов в РЩ на дин-рейку для всех групп шина просто вставляется выведенными контактами в верхние разъемы выключателей, после чего винты клемм затягиваются.

На шинах может быть отведено 12-16 контактов, если необходимо соединить всего восемь автоматических выключателей, шина легко пилится ножовкой по металлу. Для этого лучше вытащить металлическую пластину отпилит необходимый отрезок, вставить в пластиковый корпус и отпилить его на 5 мм больше. Это исключит выступание оголенной пластины наружу. Иногда для этих целей используют боковые диэлектрические заглушки.

После установки шины, в тестовом режиме, не подавая напряжения, можно проверить правильность подключения:

Для однофазной цепи включите все автоматы и проверьте линию фазы мультиместром в режиме прозвонки.

Однополюсная шина с вилочными контактами

Щупы подсоедините к входу первого и последовательно к выходу каждого в цепи подключенной к шине. Если контакт в наличии, значит, все отводы гребенки вошли в клеммные отверстия соответствующих выключателей и цепь работает нормально. После проверки можно подключать линии нагрузки к выходу автоматов.

В трехфазной цепи проводится аналогичные действия с установкой трехполюсной шины.

В этом случае автоматы в линии будут чередоваться по фазам 1-2-3, каждый четвертый выключатель будет подключен к фазе 1, пятый к фазе 2, шестой к фазе 3 и так далее в этой последовательности.

Поэтому тестовую прозвонку надо проводить с учетом этой последовательности.

Двухполюсные и четырехполюсные шины используются, когда через выключатели походят не только линии фаз, но и линии нейтрального провода.

Типичные ошибки при монтаже

Наиболее часто при монтаже электропроводки, а в частности подключении автомата, допускаются следующие ошибки:

1. Питающий провод заводится снизу. Несмотря на то, что правилами ПУЭ такой вариант электромонтажа не запрещен, мы все же не рекомендуем осуществлять подключение автоматического выключателя снизу, тем более что даже на передней панели корпуса указана схема, на которой место установки неподвижного контакта – сверху (как показано на фото ниже).
2. Контакты слишком сильно зажимаются фиксирующим винтом. Не нужно этого допускать, ведь в результате Вы можете не только повредить жилу кабеля, но и деформировать корпус изделия.
3. Проводники неправильно соединяются. Обязательное условие – фазу нужно подключить под фазой, ноль под нулем (если используется двухполюсный выключатель). Сразу же рекомендуем ознакомиться с материалом: цветовая маркировка проводов.
4. Вместо одного двухполюсного автомата используются два однополюсных. Это категорически запрещено, т.к. фаза и ноль должны разъединяться одновременно.
5. При фиксации жилы в посадочное место попадает изоляция. Обязательно зачищайте провод настолько, насколько требует паспорт модели. Если вы придавите винтом изоляцию, контакт проводника ослабнет, вследствие чего будет происходить нагревание жилы и дальнейшие неблагоприятные последствия. Для данного мероприятия рекомендуем использовать специальный инструмент для снятия изоляции.
6. Неправильно осуществляется выбор автоматического выключателя, в частности изделие не способно выдержать поступаемые нагрузки. В этом случае для начала необходимо правильно рассчитать сечение кабеля и согласно расчетным характеристикам выбрать подходящую модель.
7. При расчете подходящего автоматического выключателя значение округляется в большую сторону. К примеру, Вы посчитали, что токовая нагрузка на изделие составляет 19 Ампер. По простейшей логики электрики-новички идут в магазин и приобретают для подключения аппарат ближайшего значения — на 20 Ампер. Это огромная ошибка, т.к. рассчитанное значение является номинальным, и получается, что срабатывание защиты будет осуществляться при небольшой перегрузке проводки. Лучше приобретать выключатель с показателем в 16 Ампер, так электропроводка прослужит дольше.

Еще один важный момент, на тему которого ведется множество дискуссий — можно ли подключить автомат перед счетчиком электроэнергии или делается это только после него? Ответ — можно, и даже нужно, главное купить специальный бокс, который пломбируется представителями энергосбыта. Установка вводного автомата перед электросчетчиком позволит производить безопасную замену устройства контроля электричества как в частном доме, так и квартире.

Вот, собственно, и есть правила установки и подключения электрического автомата своими руками. Теперь перейдем к основной теме статьи.

Подключение автомата в щитке

Для начала разберемся, что такое автоматический выключатель, зачем он нужен и какие есть виды выключателей для защиты электроцепей зданий.

https://youtube.com/watch?v=9CBUW1M4vII

Выключатель и его роль

Пакетники, автоматы, автоматические выключатели — всё это одно и то же устройство, служащее для подачи электричества к элементам электросети, и позволяющее совершать включения или отключения, а в аварийных случаях — автоматическое отключение от основной питающей электромагистрали. Но основная их задача заключается в обеспечении безопасного отключения при аварийных ситуациях.

Типы автоматов

Всего существует три типа автоматических выключателей:

• автоматические,
• УЗО,
• дифференциальные.

Автоматические — обеспечивают отключение при коротком замыкании или превышении

допустимого значения тока в сети.

УЗО — расшифровывается как устройство защитного отключения и предназначено в большей степени для защиты от удара электрическим током людей, нечаянно прикоснувшихся к неизолированным частям проводников. Также УЗО защищает от возгорания проводников и окружающих предметов в случае утечки тока из-за повреждений изоляции.

Дифференциальные — особые устройства, совмещающие в себе автоматический пакетник и УЗО. Отключение его происходит за счёт дифференциального тока и мощности потока электронов.

Правила выбора

Правильный пакетник поможет не только обеспечить бесперебойную и безопасную работу электроприборов в вашем жилище, но и гарантировать сохранность имущества и жизни. Данный вопрос желательно доверить квалифицированному электрику. Но это не значит, что самостоятельно невозможно сделать выбор. Главное — учесть при этом ряд нюансов.

Все основные характеристики, необходимы для грамотного выбора автомата, наносятся на лицевую часть его корпуса

И первое, на что следует обратить внимание, это производитель. И цена вас пусть не смущает, ведь автоматический выключатель — это не то, на чём стоит экономить. Всё же от него во многом зависит не только сохранность нашей квартиры или дома, но зачастую и жизнь

Всё же от него во многом зависит не только сохранность нашей квартиры или дома, но зачастую и жизнь.

Существуют довольно известные и хорошо зарекомендовавшие себя бренды: Legrand, Merlin Green, EKF, ABB, Schneider Electric и некоторые другие, которые производят качественный и долговечный продукт.

Особого внимания требуют номинальное напряжение и частота. Данная информация выглядит примерно следующим образом: «220/400V/50Hz». Такая маркировка помогает нам понять, что пакетник предназначен для однофазных и трёхфазных цепей частотой 50 герц и подходит для сетей 220 и 380 В.

Ещё одной из основополагающих характеристик является величина номинального тока и выражается в амперах (А). Именно от этого параметра зависит скорость отключения прибора. Чем сильнее превышено номинальное значение, тем быстрее происходит автоматическое отключение.

И ещё одним из параметров, на который нужно обращать внимание, является количество полюсов. Автоматы с полюсами от одного до четырёх наиболее востребованы для использования в частных домах и квартирах. Для однофазных цепей используют одно- или двухполюсные, а для трёхфазных -трёх- и четырёхполюсные

Для однофазных цепей используют одно- или двухполюсные, а для трёхфазных -трёх- и четырёхполюсные.

Распространённые ошибки при подключении автомата к сети

К сожалению, даже опытные электрики с многолетним стажем за плечами совершают с первого взгляда незначительные ошибки, которые впоследствии могут привести к очень большим проблемам. Чтобы избежать таких ошибок при подключении вводного автомата, необходимо с ними ознакомиться заранее. Предупредить проблему до её возникновения.

Зажим провода вместе с изоляцией

Очень популярная ошибка, которая допускается в основном из-за невнимательности. Основная сложность заключается в том, что визуальный осмотр может не показать каких-либо результатов: все автоматы в электрощитке целы, провода не повреждены, а света в квартире по-прежнему нет.

А проблема в неправильном подключении питающего кабеля, а точнее — слишком малом отрезке снятой изоляции. Мастер снимается небольшой кусок изоляции с провода, заводит его в неподвижный контакте и закручивает болт. Стандартное подключение автоматов в щитке и всё выполнено по правилам. Но только контакт мог попасть не на саму токопроводящую жилу, а именно на изоляцию. Результат: плохой контакт, который приведёт либо к сгоревшему автомату, либо к отсутствию света в квартире. Может потребоваться много времени, чтобы определить проблему и заново присоединить кабель к пакетнику.

Поэтому во избежание таких последствий, подключение однополюсного или двухполюсного автомата должно быть выполнено качественно зачищенным проводом. И ничего страшного, если из места ввода будет немного выглядывать очищенная жила.

Подключение к автомату нескольких проводов разного сечений

Прежде чем проводить монтаж автоматических выключателей, необходимо узнать, как это делается правильно. И часто в квартирных щитках можно увидеть несколько проводов, которые устанавливаются в одно штатное место для подключения. И хорошо если это 2 провода, но многие мастера стараются подключить в автомат 3 и более проводов разного сечения. После чего срок автоматического выключателя сокращается в несколько раз.

Если провода к автомату имеют разное сечение, то при затягивании контакта, хорошо закреплённым окажется тот, сечение которого больше. А кабель с меньшим диаметром будет свободно «гулять» в посадочном месте пакетника. Получится плохой контакт, в скором времени приводящий к полному сгоранию места подключения автомата.

Поэтому соединение автоматов между собой лучше всего выполнять цельным куском провода, зачищенным только в местах непосредственного контакта с автоматическим выключателем. Такой отрезок провода ещё называется гребенчатой шиной, изготовить которую можно самостоятельно.

Подключение нескольких автоматов к счётчику или между собой также может выполнятся с применением специальных обжимных наконечников НШВИ-2. Это расходные изделия, в которые допускается протягивать сразу 2 провода. Минус такого варианта монтажа только в необходимости приобретения специальных обжимных клещей.

Неправильное формирование концов жил

Как подключить автоматы в щитке уже известно и рассмотрены основные ошибки, но даже такая незначительная ошибка как неправильное формирование конца проводника может привести к необходимости замены выключателя.

Последовательность подсоединения кабелей к автоматам стандартна: зачистить жилу на необходимую длину, вести провод в посадочное место и затянуть фиксатор, который чаще всего выполнен под крестообразную отвёртку. Конец проводника при этом стараются делать прямым. Но, чтобы улучшить контакт в месте соединения провода и медной пластины автомата, на конце кабеля необходимо сделать U-образный загиб.

Это самый надёжный совет на вопрос как правильно подключить автоматы к входной электросети или проводке квартиры. U-образный загиб позволяет увеличить площадь соприкосновения провода и медной пластинки пакетника, соответственно, улучшить качество контакта. Остальную работу сделает ребристая поверхность посадочных мест подключения автоматов.

Общая информация по строению и материалу изготовления жил кабеля

Здесь информация, которой владеют многие, ограничивается лишь разницей между алюминиевым и медным кабелем. Причём она довольно скудна и, порой, ошибочна. Дело в том, что алюминий, помимо малого срока службы, ещё и очень ненадёжен. Достаточно перегнуть его несколько раз и жила переломится. Единственным его достоинством является дешевизна, но этот критерий в электротехнике должен стоять на последнем месте, а значит, остановиться следует на меди.

Алюминиевые провода довольно ненадёжны

Медные кабели и их модификации

Такие жилы идеальны не только для сборки распределительных щитов, но и вообще для любого электромонтажа. Однако не следует забывать, что такие кабели могут быть жёсткими и гибкими. Вторые значительно проще в электромонтаже, но имеют большую стоимость. Ещё одним их недостатком перед жёсткими жилами можно назвать невозможность их фиксации в винтовых клеммах без предварительной подготовки. Речь идёт о лужении или обжимке наконечником при помощи кримпера.

Такие жилы необходимо обжать или облудить перед коммутацией

Что же выбрать: применение жёстких и гибких медных жил в монтаже распределительного щитка

Если смотреть с точки зрения удобства, то при монтаже лучше использовать гибкие кабели, однако и здесь всё не однозначно. При использовании жёстких жил, их укладка немного сложнее, но при этом упрощается создание качественных контактов на соединениях с автоматикой и шинами, как нулевой, так и заземляющей. К тому же, тщательно проложив всё один раз, больше мастер к этой работе возвращаться не будет. А вот при использовании гибкого кабеля возникает проблема некачественных соединений, которые впоследствии обязательно начнут греться, что недопустимо при сборке силовых шкафов или щитков освещения.

Таким образом, наилучшим выбором для монтажа электрощитов является жёсткий медный провод подходящего сечения. Применение гибких жил допустимо лишь в труднодоступных местах с обязательным лужением или обжимкой наконечником очищенного от изоляции отрезка.

Сечение

Сечение нужно выбирать в соотношении с током, который будет проходить в щитке. Однако, если при покупке провод вызывает сомнения, на него нет удостоверения качества или есть неуверенность в достоверности информации о сечении, нужно взять с запасом. К примеру, не 6 мм, а 10.

Наиболее подходящие марки проводов

Для установки используют  и отечественные, и импортные материалы. Из российских товаров можно посоветовать ПВ-1 (однопроволочные), или  ПВ-3, ПВ-4 (многопроволочные). Из зарубежных аналогов прекрасно подойдут для таких работ H05VK, Н07VK.

Подключение усилителя (сабвуфера) к автомобильному аккумулятору

Некоторые любители громкой музыки устанавливают к автомобильным магнитолам и плеерам усилители мощности. Проблемой этой схемы является потребление большой мощности, не всегда автомобильного аккумулятора хватает для обеспечения питания для автомобильного оборудования и музыкальной аппаратуры. В этом случае используют отдельный дополнительный аккумулятор

В любом случае важно правильно рассчитать все необходимые параметры и грамотно выполнить монтаж:

• В первую очередь определяются с местом установки усилителя, обычно это делается в задней части автомобиля в багажнике;
• Рассчитывается расстояние для прокладки кабелей питания до аккумулятора;
• Выбирается марка кабеля и рассчитывается сечение проводов исходя из мощности усилителя.

Для автомобильных магнитол применяют усилители мощностью от 50 – 80 Вт, расчеты проводят по формуле:

I=P/U Протекающий ток «I» протекающий по проводам равен отношению мощности «Р» усилителя к напряжению автомобильного аккумулятора «U». Если ваш четырехканальный усилитель мощностью 60Вт х 4 = 240 ВТ, общая мощность потребления. Ток в цепи питания сабвуфера будет 240Вт/12В = 20А. Для запаса мощности добавим примерно 20% и по таблице выберем необходимое сечение провода исходя из тока в 24А. При постоянном токе мощность существенно зависит от длины провода от источника питания до потребителя.

Таблица подбора сечения проводов с учетом мощности и расстояния

Практика показывает, что сечение 1,5 – 2,5 мм вполне достаточно для питания усилителя от бортового аккумулятора напряжением 12В.

Схема подключения усилителя к аккумулятору и остальным элементам

Провода выбираются гибкие, многожильные с надежным изоляционным слоем. Красный подключается к плюсовому контакту аккумулятора и соответствующей клемме на усилителе, через предохранитель расчетной величины тока.

Подключение проводов питания к усилителю от аккумулятора

От багажника до моторного отсека, где стоит аккумулятор 4-5м, кабель прокладывается в гофрированном шланге. В перегородку передней панели гофра прокладывается через технологические отверстия с резиновыми сальниками, чтобы исключить перетирания изоляции и короткого замыкания в условиях вибрации. Провод отрицательной полярности крепится между минусовой клеммой усилителя и ближайшим болтом на корпусе автомобиля в багажном отделении.

Для подключения бортовой аппаратуры к аккумулятору обычно используют кабели с гибкими многожильными проводами. Для монтажа наружных осветительных линий, скрытой проводки розеточных групп прокладываются марки с монолитными жесткими проводами, не большого сечения. Для подключения РЩ от подстанций и воздушных линий применяют кабеля большого сечения 10, 16 мм2 и более с монолитными жилами и многожильными проводами из алюминиевого или медного сплава.

Разводка проводов

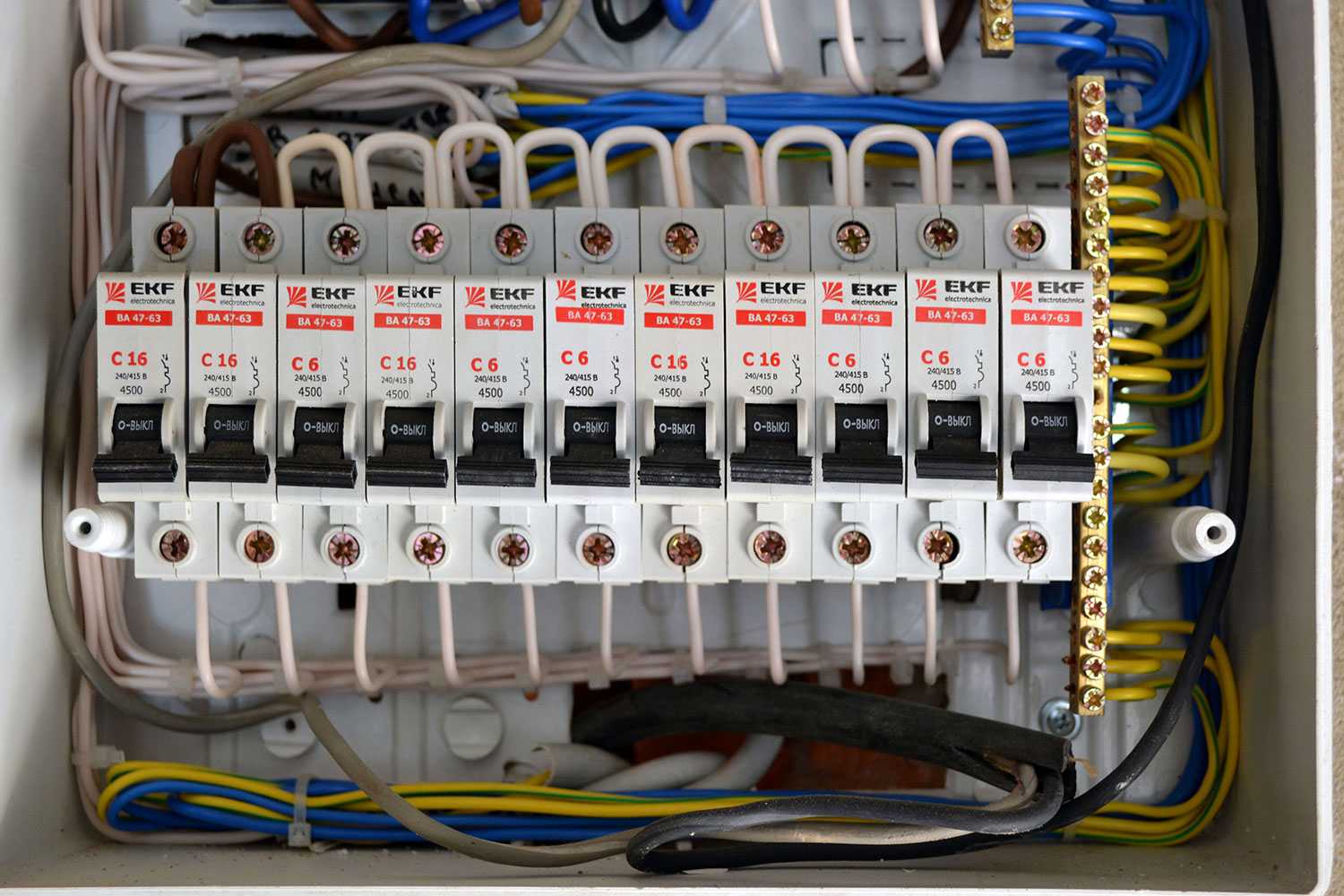

В идеале, если автоматы стоят на DIN-рейке рядом, то можно отмерить эти расстояния просто приложив проводник так, чтобы переходная его часть от одного автомата к другому образовывала петлю. Она позволит проводу выходить из корпуса вертикально.

Зачищенное место должно иметь длину, вдвое большую, чем на конце провода, потому что нам придётся делать из него небольшую петельку, которой предстоит подключать автомат. На эту петельку надо будет надеть термоусадочную трубку или крепко обмотать изолентой то место, где заканчивается изоляция. Это даст нашему проводу жёсткость.

Затем петлю надо вставить в контактное отверстие автомата и крепко затянуть. Зачищенных мест должно быть по числу автоматических выключателей. Зато мы будем уверены, что фаза разведена правильно – одна и та же на квартиру.

Типичные ошибки при монтаже

Подключение гребенчатой шины не является сложной операцией. Достаточно базового понимания того, как и куда должен протекать электрический ток. Однако даже опытные электромонтажники периодически допускают ошибки подключения гребенки:

1. При монтаже необходимо учитывать максимальный ток изделия. Еще лучше использовать гребенчатую шину с запасом по току.
2. В некоторых случаях целесообразно учесть и напряжение. Изоляция типичной гребенки рассчитана на 500 В. Иногда на производстве используется и более высокий вольтаж.
3. Не стоит забывать про вилкообразные шины. Их максимальный ток составляет 63 А.
4. Ошибки при выборе гребенки. Этот вид соединителя приобретается после покупки автоматических выключателей, когда известно их точное количество и расположение.

Особенности подключения силовых кабелей к аккумулятору или другим источникам постоянного тока

На промышленных объектах и в бытовой деятельности часто используется оборудование, работающее от источников постоянного тока. Наиболее распространенными являются аккумуляторные батареи:

• Они ставятся для стартера, запуска двигателя и питания другого автомобильного оборудования;
• Подключаются к зарядным устройствам;
• К инверторам (преобразователям) напряжения постоянного тока в переменный ток 12/220В; 24/220В и другие;
• Аккумуляторы активно используются как резервные источники питания при отсутствии напряжения в промышленной сети и других вариантах.

Во всех перечисленных случаях, чтобы обеспечить долговременную и безаварийную эксплуатацию оборудования очень важно правильно сделать подключение кабеля:

Самым главным требованием подключения кабеля или отдельных проводов к аккумулятору является соблюдение полярностей. В противном случае электронные элементы аппаратуры могут выгореть, а аккумулятор разрядится. Провод, подключаемый к плюсовой клемме, принято ставить с изоляцией красного цвета, к минусу подключают провода синего или черного цвета.

Пример подключения аккумулятора к зарядному устройству

На корпусе аккумулятора возле контактов обозначаются знаки «+» и «-». Такие же обозначения ставятся на подключаемой аппаратуре и на концах проводов с обеих сторон;

• Обязательно надо учитывать сечение проводов, оно должно соответствовать токам подключаемой нагрузки, правильно определить это можно по заранее просчитанным таблицам.
• Большое значение имеет надежность подключаемых контактов, для этого для кислотных аккумуляторов делаются специальные клеммы, свинцовые или латунные. Конструкция клемм предусматривает места установки проводов и контактов аккумулятора зажим осуществляется болтами. Для литий ионных аккумуляторов контактные соединения могут быть другой конструкции.

Клемма с проводом зажимается на контакт аккумулятора

Перед присоединением всех элементов к аккумуляторным контактам очень важно обеспечить их чистоту, особенно на кислотных аккумуляторах, которые находились в эксплуатации. На свинцовых и латунных элементах нарастает окись, которая препятствует прохождению тока

Для ее удаления используются металлические  щетки, можно взять жесткую зубную щетку для обработки контактов щелочным раствором, который нейтрализует кислотные составляющие. После чистки можно одевать клеммы с проводами на контакты аккумуляторов и зажимать болтами.

Инструкция по подключению двухполюсного автомата

А сейчас попытаемся разобраться в подключении двухполюсового автомата к электрической бытовой цепи 220 В. Это значит, что на входе будут присутствовать 2 провода – фаза и ноль.

Провод, необходимый для подключения, имеет 3 жилы сечением 2,5 мм (ВВГнгП 3*2,5), следовательно, величина максимально допустимого длительного тока – 25 А.

Рабочие элементы устройства

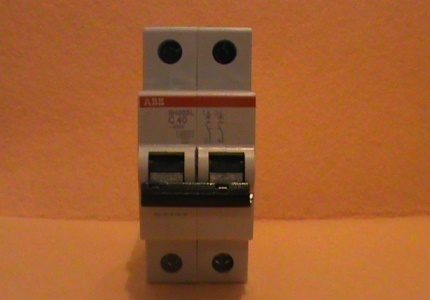

Мы выбрали двухполюсное автоматическое устройство защиты, которое выглядит следующим образом:

Нам потребуются четыре контакта, два из которых находятся в верхней части (входящие), два – в нижней (отходящие). Крепление будет происходить с помощью крепежных винтов, фиксирующих прижимные пластины

На поверхности корпуса есть подсказка – схема подключения автомата.

По маркировке мы определили, что автомат соответствует сечению проводов – С40. Это значит, что ток 40 А является предельным током реагирования устройства

Местом крепления устройства является металлическая пластина – DIN-рейка.

Если посмотреть с обратной стороны, то можно увидеть защелку, при помощи которой автомат одним движением фиксируется на DIN-рейке

Разобрались с составными частями, переходим к инструкции.

Пошаговый фото-инструктаж по подключению

Отключаем напряжение в сети, проверяем его отсутствие с помощью мультиметра. Подготавливаем провода, которые имеют двойную изоляцию. Под слоем внешней защиты скрываются три провода разного цвета. Соответствие цветов следующее: черный – фаза, синий – ноль, желтый – земля.

Нам потребуются только 2 провода – фаза и ноль, третий (земля) пойдет отдельно. На 1 см снимаем изоляцию и вставляем оголенные концы проводов в клеммы

Слева должна находиться фаза, справа – ноль

Обратите внимание, чтобы часть изоляции не попала под контакт – при нагревании кабель может оплавиться и стать причиной поломки устройства

Осторожно затягиваем винты и переходим к заземлению

Для крепления заземления применяем проходной контакт, который фиксируется на DIN-рейке так же, как и сам автоматический выключатель. Вставляем третий провод и зажимаем его

Следующий шаг – подключение отходящих проводов, которые крепятся к нижним клеммам.

Аналогичным образом снимаем изоляцию, вставляем концы в клеммы и зажимаем их аккуратно, чтобы не повредить корпус устройства. Следом фиксируем провод заземления

Подключение закончено. Осталось подать напряжение, перевести рычаг управления в активное положение и проверить работу.

Как произвести правильный воздушный ввод

При вводе кабеля в дом с ближайшей линии или со столба следует пригласить специалистов. Для его крепления к стене необходимо использовать специальные накладные скобы (особенно при прокладке в деревянный дом). Это позволит надёжно зафиксировать его и не повредить изоляцию. На определённом расстоянии до стены, следует сделать небольшой прогиб кабеля, с целью предотвращения попадания дождевой воды в помещение.

Трос, на котором крепится кабель, нельзя перетягивать на опорах, так как при резких и частых температурных перепадах (какие бывают в холодные периоды года) он может деформироваться.

Применение алюминиевых кабелей для монтажа автоматики

Этот вариант является бюджетным, а значит, потребует минимум затрат

Но есть особенности, на которые необходимо обратить внимание

1. Основная проблема таких кабелей – избыток дюралевой составляющей в сплаве. Часто подобное случается, когда производитель хочет удешевить производство. В этом случае провод не выдерживает даже одного перегиба и ломается. Такие кабели приобретать не стоит. Определить избыток дешёвого металла в сплаве не сложно. Необходимо лишь попросить продавца зачистить от внешней изоляции примерно 1 см кабеля, после чего отогнуть одну из жил на 180º, после чего выправить его назад. Избыток дюрали в сплаве будет сразу заметен – жила переломиться. Иногда она ломается ещё при первом изгибе.
2. Алюминий недолговечен, поэтому его применение допустимо только при условии, если планируется использование жилого помещения на срок не более 30 лет. Чаще всего, по прошествии этого срока, алюминий начинает рассыпаться при малейшем прикосновении.
3. Собирая электрощит, следует быть предельно внимательным. Не стоит слишком часто перегибать жилу. Это приведёт к ослаблению в месте неоднократного излома, что при малейшем перегреве кабеля чревато отгоранием.
4. При использовании алюминия необходима периодическая протяжка контактов – они часто ослабевают.

Вот к чему может привести невнимательность при эксплуатации алюминия – последствия игнорирования периодических протяжек

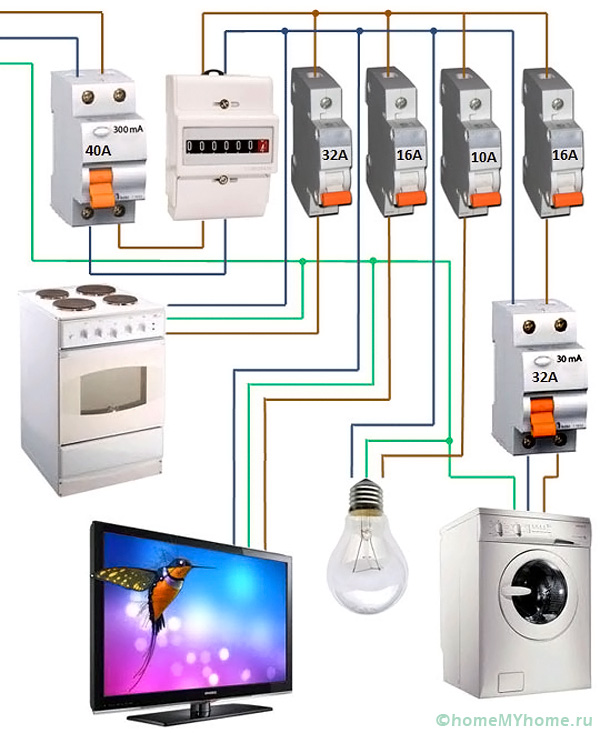

Внутреннее наполнение – компоновка модульных устройств

Оборудование, монтируемое в щитке, изготовлено по стандартным унифицированным размерам. Для крепления служит DIN-рейка – металлический профиль. Одно место, занимаемое однополюсным автоматическим выключателем, называется модулем. Чтобы рассчитать, сколько места нужно в щитке, следует знать, что двухполюсный АВ – это 2 модуля, трехполюсный – три. Однофазное УЗО занимает 2 модуля, трехфазное – 4. Один клеммник – один модуль, счетчик, в зависимости от модификации, – 6–8 модулей.

Сборка щитка проводится на столе, что гораздо удобнее, чем на стене. Но предварительно следует установить крепление для щитка, когда он еще не заполнен модулями. Реализация принципиальной схемы может осуществляться несколькими способами: линейным или групповым. Независимо от способа первым всегда стоит вводный автомат. По линейному принципу дальше располагаются все УЗО, за ними автоматы. Размещение простое, но неисправность найти трудно. По второму способу приборы размещают группами: сначала УЗО, затем автоматы его группы.

Следует соблюдать правила монтажа:

• соединения внутри щитка выполняются проводом, одинаковым по сечению с входным;
• вход располагают вверху, выход – снизу;
• запрещается зажимать многожильный провод без наконечников НШВИ;
• чтобы зажать в одной клемме разные проводники, применяют наконечники для двух проводов.

Приступаем к сборке. Располагаем модули согласно выбранной схеме на DIN-рейке, закрепляем фиксаторами. Чтобы легче было работать, кроме схемы составляем план расположения приборов. Затем соединяем их между собой проводами. Концы зачищаем, если провода многожильные, вставляем в наконечники НВШИ подходящего сечения. Опрессовываем наконечники пресс-клещами КВТ, которые не очень дорогие по стоимости. Именно этот инструмент надежно закрепит проводники в наконечниках.

Значительно облегчит  расключение электрического щитка применение специальных шин (гребенок). Они снабжены плоскими контактами (штырями), которые вводятся в контакты автоматики, обеспечивая надежное соединение. Производители автоматических устройств выпускают гребенки, подходящие по своим размерам именно для данных модулей, к другим они могут не подходить из-за различий в шаге.
